Уствновка задних дисковых тормозов (здт) на ваз 2101-2107 классика

Введение

Практически все отечественные автомобили далеки от идеала, их обладатели стараются совершенствовать транспортные средства для улучшения функциональности. Тюнинг тормозной системы ВАЗ-2107 помогает оптимизировать морально устаревшую конструкцию. Во всех российских машинах есть масса недочётов, которая касается тормозов, в частности, водителю приходится прикладывать огромные усилия для того, чтобы вовремя притормозить, помимо этого, за счёт более слабого заднего барабанного тормоза создаётся разница в тормозных усилиях, что выражается в «заносах» авто и большом тормозном пути. В нижеприведённой статье рассмотрим действенные способы доработки заводской тормозной системы, позволяющие усовершенствовать систему.

Автомобиль ВАЗ 2107 — это очень популярная модель отечественного автопрома

Производители тормозных дисков

Как правило, автовладельцы, обнаружив износ одного или двух тормозных дисков, не спешат заменять их стандартными «вазовскими», помня об их посредственном качестве. Но так как рынок запчастей сейчас буквально завален дисками различных производителей, начинающий водитель приходит в полное замешательство от такого изобилия. Каким же фирмам отдать предпочтение? Перечислим самые популярные.

Диски Allied Nippon

Allied Nippon — производитель, очень известный на отечественном рынке автозапчастей. Специализируется эта фирма в основном на тормозных колодках и дисках сцепления, но выпускает и тормозные диски, которые подходят для «семёрок».

Диски Allied Nippon всегда отличались оптимальным сочетанием цены и качества

Диски Allied Nippon производятся из чугуна высокого качества и проходят обязательную трёхкратную проверку размеров и балансировки. Фирма изготавливает как вентилируемые, так и невентилируемые диски, которые практически всегда поставляются в комплекте с тормозными колодками. Производитель гарантирует, что поставляемые им тормозные системы пройдут как минимум 50 тыс. км до первой поломки. И наконец, цена на диски Allied Nippon более чем демократична, и начинается от 2200 рублей за комплект.

Диски ASP

Фирма ASP широко известна не только в Европе, но и у отечественных владельцев вазовской «классики». На российском рынке представлены преимущественно невентилируемые тормозные диски, подходящие в том числе и для ВАЗ 2107.

У дисков ASP высочайшая износостойкость и приемлемая цена

Диски ASP обрабатываются на высокоточных станках и проходят трёхкратную проверку балансировки и размеров. Обладают высочайшей износостойкостью: производитель гарантирует, что они способны пройти минимум 100 тыс. км до первой поломки. По сути, единственным недостатком дисков ASP является их немалый вес, однако этот недостаток с лихвой компенсируется привлекательной ценой, которая начинается от 1500 рублей за комплект.

Диски Alnas

Ещё одним крупным производителем качественных тормозных дисков является фирма Alnas. Выпускает преимущественно вентилируемые диски с самой разной перфорацией. В последнее время ассортимент пополнился и радиальными дисками с различной насечкой. Продукция Alnas пользуется спросом в первую очередь у водителей, занимающихся тюнингом своих автомобилей и у водителей, предпочитающих агрессивный стиль вождения. Новые диски способны пройти как минимум 80 тыс. км до первой поломки. Они отличаются небольшим весом, а цена, с учётом их спортивного назначения, кусается: самый дешёвый комплект обойдётся водителю в 2900 рублей.

Диски Alnas рассчитаны на водителей с агрессивным стилем вождения

Вот, пожалуй, и все крупные производители тормозных дисков, к продукции которых следует присмотреться владельцу «семёрки». Разумеется, существует масса более мелких фирм, весьма агрессивно продвигающих свои диски на рынке автозапчастей. Но качество их продукции зачастую оставляет желать лучшего, так что упоминать о них в данной статье нет смысла.

Так какие же диски выбрать начинающему водителю?

При выборе дисков следует исходить из двух вещей: из стиля вождения и размеров кошелька. Если водитель предпочитает агрессивную езду, надёжные тормоза и не стеснён в средствах, то оптимальным выбором будет продукция фирмы Alnas. Если человек привык водить аккуратно, а главным критерием для него является долговечность и надёжность — стоит приобрести диски ASP. И наконец, если денег мало, а качественные вентилируемые диски всё-таки нужны, остаётся последний вариант — Allied Nippon.

Замена тормозных дисков на ВАЗ 2107

Перед началом ремонтных работ следует определиться с необходимым инструментарием и расходными материалами. Вот что нам потребуется:

набор рожковых ключей;
набор монтажных лопаток;
комплект накидных ключей;
домкрат;
плоская отвёртка;
комплект из двух новых тормозных дисков и четырёх тормозных колодок.

Последовательность работы

Сначала придётся произвести несколько подготовительных операций. Автомобиль устанавливается на ровной поверхности. Задние колёса фиксируются башмаками и ручным тормозом. Переднее колесо, на котором планируется замена диска, поддомкрачивается и снимается.

После снятия колеса открывается доступ к тормозному диску. Но его удерживает суппорт с тормозными колодками, который придётся снимать. Вначале рожковым ключом откручивается кронштейн со шлангом для подачи тормозной жидкости.

Процесс установки

Если при демонтаже возникают какие-либо трудности, то стоит заглянуть в руководство по обслуживанию ВАЗ 2114, там есть подробное описание снятия и установки всех механизмов. А теперь к работе:

Натяжки тросов необходимо ослабить и свести задние колодки. После этого можно 12-ым ключом снять направляющие шпильки. Посадочное место необходимо тщательно очистить при помощи щетки по металлу, а затем сбить барабан. Не рекомендуется брать для этих целей металлический инструмент, так как он может повредить посадочное место. Лучшим решением будет резиновый молоток; Заднюю балку тоже необходимо подточить
Чтобы освободить колодки, необходимо извлечь пружины – сделать это можно обычной отверткой. После этих манипуляций можно извлечь стягивающую пружину и распорную планку. Далее следует опустить рычаг ручника, после чего можно достать тормозную колодку.Штатные элементы удалены, можно начинать установку нового механизма;

Суппорт может стоять спереди или сзади оси колеса. На работе механизма это никак не должно сказаться, но обычно владельцы ВАЗ 2114 предпочитают ставить на задние оси, так как симметрия положительно скажется на торможении. Следующим шагом будет состыковка планшайбы и ступицы. Следует проверить, тщательно ли прошло центрирование. Если есть дефекты, то состыковку нужно провести повторно; Стачиваем угол балки
Следующим шагом должна идти рихтовка углов балки. После завершения этой процедуры можно устанавливать ступицу. Рихтовка может выполняться при помощи болгарки. Основная часть работы завершена, осталось установить задние скобки на планшайбу, а затем закрепить на механизме тормозной диск. Чтобы конструкция была надежно, необходимо в точках контакта подкладывать дистанционные шайбы. Соединение скоб и планшайбы необходимо надежно закрепить, после чего перейти к герметизации механизма. Важным моментом является проверка педали. Задние колеса с усовершенствованным механизмом значительно сократят тормозной путь, тем самым повысят безопасность. Результат работы

Ремонт тормозов, суппорторв ВАЗ 2101, 2106, 2107 КЛАССИКА

Установка передних тормозов от ВАЗ 2110-12 на ВАЗ Классику

Пройдя процедуру замены тормозов на своем автомобиле, я хотел бы поделиться опытом и советами с теми кто только собирается такую операцию производить. Напомню, что тормозные механизмы Ваз 2110 рассчитаны на 13′ тормозные и колесные диски, механизмы же Ваз 2112-только под 14′ диски. Поскольку у меня оба комплекта колес 13′- выбор пал именно на тормоза Ваз 2110. Начнем с причин. Главная из них-эффективность торможения, особенно с больших (порядка 110км/ч) скоростей. Ни для кого из владельцев Классики не секрет, что штатных тормозов хватает на два-три мощных экстренных торможения с приличных скоростей, после чего можно смело идти в магазин за новыми дисками, ибо старые ведет от перегрева. Вентилируемые тормозные диски позволяют использовать тормоза, не думая о том, как тяжко им приходится. Еще одна причина-простота обслуживания суппортов 2110-12, колодки менять одно удовольствие, плюс возможность установки скрипунов на колодки, которые помогут вовремя вспомнить о замене последних. Ну и пока что последняя причина, явившаяся приятным бонусом: суппорт с диском Ваз 2110 на ощупь, весит килограмма на 4 меньше родных тормозов. Уже при выезде с работы я почувствовал, что передняя подвеска стала отрабатывать больше мелочей и вообще, работать помягче. Собственно, перейдем к процедуре покупки и установки тормозов. Покупка

Для установки комплекта тормозов Ваз 2110 на классику необходимо купить:Комплект адаптеров (2шт) для установки на переднюю ось Классики суппортов Ваз 2108-10-12, вот таких:

Тормозные диски Ваз 2110

, я остановил свой выбор на дисках в упаковке «Лада-Спорт»- вентилируемые, перфорированные, с проточками. При ближайшем рассмотрении диски оказались изготовленными , которая зарекомендовала себя как производитель качественных комплектующих.

Очень настоятельно рекомендую заранее купить весь крепеж для поворотных кулаков и сошек, а также сами рулевые сошки (в магазинах значатся под названием «рычаг поворотного кулака Ваз 2101-07»). Длинные болты настолько сильно закисают в сошках, что ни выбить, ни высверлить я их так и не смог, в итоге и заменил обе сошки, они были куплены также в магазине Русь-Трейд. Крепление суппорта к адаптеру я сделал на болтах крепления шаровых опор Ваз 2108(на работе их много валялось новых, шляпы у них под ключ на 16, идут с гровером). В зависимости от состояния ступичных подшипников и сальников ступиц их тоже можно заменить, ступицу все-равно нужно будет в процессе установки снимать. Установка

Начать установку стоит с того, что под капотом автомобиля необходимо хорошо пережать шланг, идущий от бачка с тормозной жидкостью к поршню переднего контура главного тормозного цилиндра(их там два, нам нужен тот, что ближе к моторному щиту, т.е. задний по ходу авто). Делать это необходимо для избежания сильного завоздушивания контуров после снятия родных суппортов и шлангов. Очень удобно для этого использовать медицинский зажим с фиксатором, если такого под рукой нет-можно обойтись тонкогубцами/пассатижами, многократно, с возрастающим усилием обмотав их ручки тугой резинкой или веревкой

Далее демонтируем родные тормоза, сложностей здесь никаких нет- откручиваем суппорт от кулака, затем тормозной шланг, снимаем тормозной диск, и, отвернув ступичную гайку(их лучше расконтрить острым бородком перед этим, резьбу не попортите и новые гайки не обязательно покупать), снимаем ступицы.Внимание! Резьба на правой ступичной гайке — правая, т.е. гайка откручиваетсяпо часовой стрелке

Далее начинается самое сложное- нужно открутить родной адаптер суппорта и сошку от кулака. С одной стороны, я пытался их открутить, короткие болты без особых проблем отвернулись, а вот длинные, которые держат сошку, подложили свинью. Если у вас есть доступ к болгарке-сразу их спиливайте, сэкономите кучу времени и нервов. Другой вариант-высверливать шляпки. Из адаптера суппорта и кулака они выбиваются нормально, а вот из сошек можете даже не пытаться. Забыл сказать, рулевые наконечники тоже придется снять, тут уж кто на что горазд, я пользовался универсальным съемником шаровых шарниров Force и пневматическим гайковертом. Главное не испортить резьбу на пальцах. Следующую операцию лучше сделать заранее. Еще дома, приложив адаптеры к суппортам 2110, я увидел, что адаптеры придется подтачивать со стороны тормозного цилиндра, иначе одно крепежное отверстие не совпадает. На фотографии это хорошо видно:

Установка

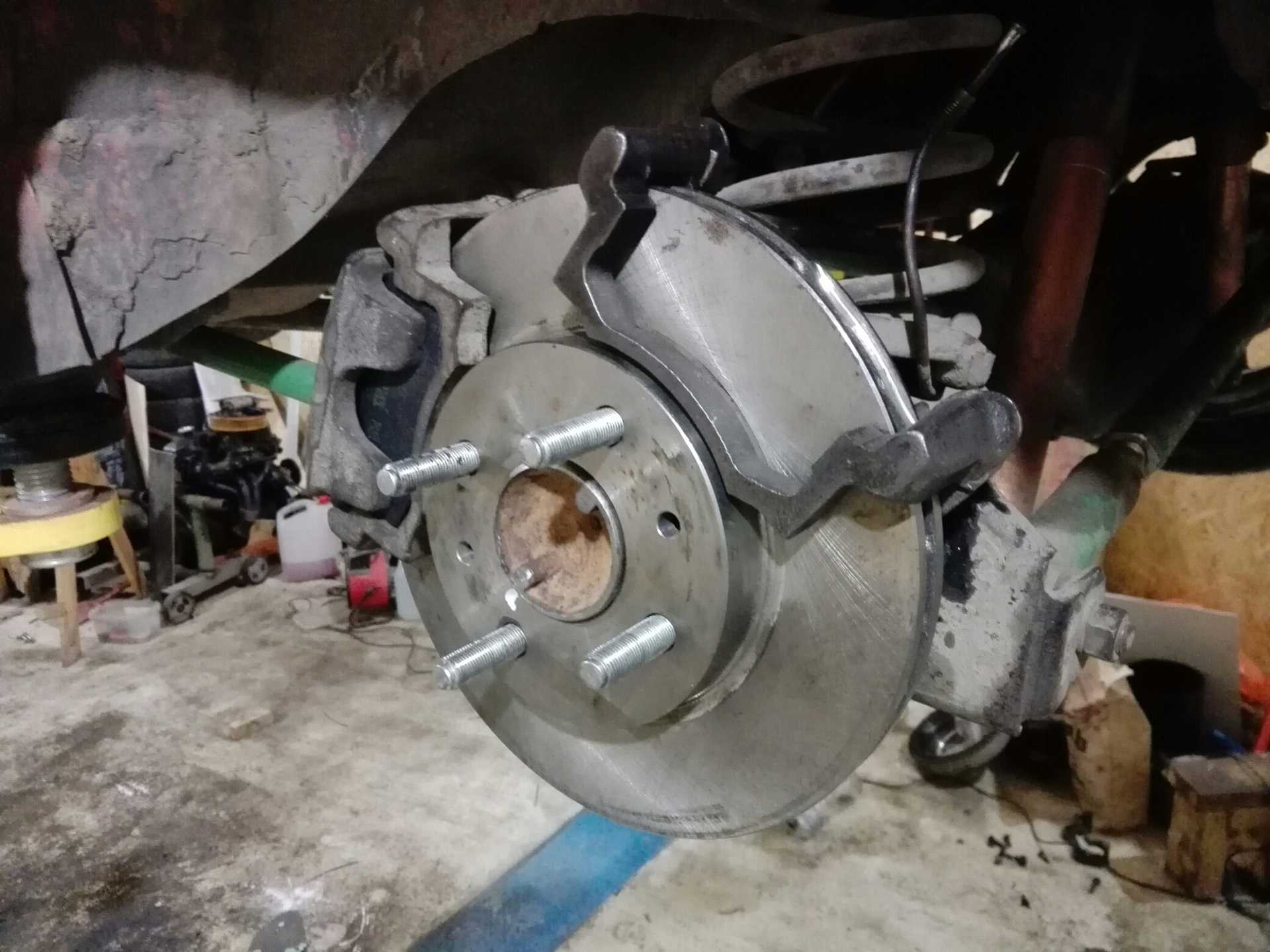

Пришел черед монтировать дисковые тормоза, вместо удаленных задних барабанных.

Сбив ступицу, будем ставить ее обратно, но другим образом:

Устанавливать ее следует через пластину, в которую уже вмонтирован суппорт. Внимательно следите за совпадением всех отверстий

Особое внимание – центровке;
Далее молотком следует подрихтовать угол балки, чтобы в нее не упирался суппорт;
Теперь можно одевать на ступицу тормозной диск, проложив между этими деталями дистанционные шайбы, и закрепить диск скобой;
Ставим тормозные колодки от ВАЗ 2110;
Сначала к суппорту, а затем к трубке тщательно и надежно прикрепляем тормозной шланг;
Чтобы уменьшить тормозные усилия задних тормозов по сравнению с передними, нужно частично сточить фрикционный материал колодок.

Как поменять подшипник полуоси заднего моста на Классике ВАЗ

Первое что нужно сделать, это снять колеса, далее отпускается трос ручника ( это облегчит процесс съема тормозного барабана).

При долгой эксплуатации тормозной барабан к полуоси может «прикипеть» и Вам придется сбить его, пользуясь деревянной наставкой

Обратите внимание, «только деревянной», в том случае, если будет использована металлическая наставка, то барабан, скорее всего, будет поврежден

Список необходимого инструмента:

Зубило и молоток, если есть болгарка это прекрасно.
Труба, внутренний диаметр которой 32 мм и длина короче 80 см.
Пригодится торцевая головка на «32».
Примерно грамм 50-100 гр трансмиссионного или моторного масла, значение не имеет, можно воспользоваться и отработками. Еще приготовьте Литол-24.
Газовая или керосиновая горелка, позаботьтесь об источнике огня, на нем, Вы будите нагреть запорное кольцо. Без горелки у Вас ничто не получится, потому что, запорное кольцо на полуось должно напрессовываться только после нагрева.

Процесс снятия запорного кольца и подшипника

Пользуясь зубилом, разрубается запорное кольцо, в том случае если у Вас есть болгарка, то просто срезается часть кольца. Надрезать кольцо лучше всего, так, чтобы диск болгарки был параллелен самой оси, после этого ослабленное кольцо легко сбивается с оси.

В случае если подшипник сидит мертво и даже не сдвигается с места, то опять берем болгарку в руки и срезаем его.

После того, как был снят подшипник, с полуоси удаляются старая смазки и грязь.

Устанавливаем ВУТ от ВАЗ-2108 на ВАЗ-2107 — дорабатываем тормоза на ВАЗ классике.

Дорогие друзья, сегодня мы вам расскажем про то, как значительно улучшить тормозную систему классики за счет установки ВУТа от 2108. Ни для кого не секрет, что на классике тормозная система устаревшая, в связи с этим резко оттормозиться достаточно проблематично. Да и вообще, в сравнении с любой переднеприводной ВАЗовской машинкой, начиная от 2108 у классики тормоза «дубовые». Вот сегодня мы и займемся устранением этой проблемы, дабы повысить безопасность езды на своем любимом автомобиле.

Поехали, и так нам понадобится: — ВУТ с Главным тормозным цилиндром от ВАЗ 2108 в сборе — Кронштейн крепления вакуумного усилителя от ВАЗ-21213 — тормозная трубка суппорта классики 2 штуки — муфта соединительная тормозных трубок от Газели/Волги — колодка для подключения датчика низкого уровня тормозной жидкости — тормозная жидкость РОСДОТ4 или другая на ваше усмотрение Вот стоковый вариант тормозной системы на ВАЗовской классике:

Откручиваем от классического ГТЦ все трубки. Нажимая на педаль выкачиваем из него все остатки тормозной жидкости. Над педальным узлом со стороны салона откручиваем 4 гайки крепления нашего ВУТа. После этого ВУТ вместе с ГТЦ демонтируется, он нам больше не нужен.

Теперь берем наш новый ВУТ

Окручиваем два болта крепления ВУТа к родному кронштейну, ставим наш кронштейн от ВАЗ-21213 (Нива). Одеваем пыльник на шток, поверх шпилек кронштейна одеваем родную квадратную резинку.

Затем отгибаем трубку от цилиндра сцепления ближе к кузову и раздвигаем тормозные трубки в стороны. Устанавливаем наш ВУТ, и наживляем гайки, чтоб не упал. Теперь наша задача подключите все трубки к новому ГТЦ. Для этого отсоединяем трубку правого суппорта от кузова, и ровняем ее, чтобы она стала длинее где то на 20 см. На магистрали заднего моста и левого суппорта одеваем тормозные трубки суппортов через соединительные муфты от Газели. Делаем примерки и выгибаем все трубки чтоб они входили в свои места на ГТЦ. Общая схема подключения тормозов к ГТЦ от ВАЗ-2108 выглядит так:

Теперь нюанс — родной классический ГТЦ имеет 3 штуцера подключения магистралей, а вот новый ВУТ от ВАЗ-2108 — 4 штуцера. Поэтому мы подключяем заднюю магистраль через один штуцер, а четвертый лишний штуцер просто глушим. Вот как выглядит все это на данном этапе:

Обтягиваем со стороны салона 4 гайки крепения ВУТа, не забываем про шайбы и гроверы. Вкручиваем все магистрали, затягиваем их, но не перетягиваем, можно сорвать резьбу! Заливаем тормозную жидкость и прокачиваем систему. Колеса прокачиваем в следующем порядке — заднее правое, переднее левое, заднее левое, переднее правое. Не забывайте следить за уровнем жидкости в бачке чтоб не хватануть воздух в систему. С каждой прокачки педалька должна становиться все туже и туже. Нам хватило 1 литра тормозной жидкости. Не забудьте подключить к вакуумнику шланг

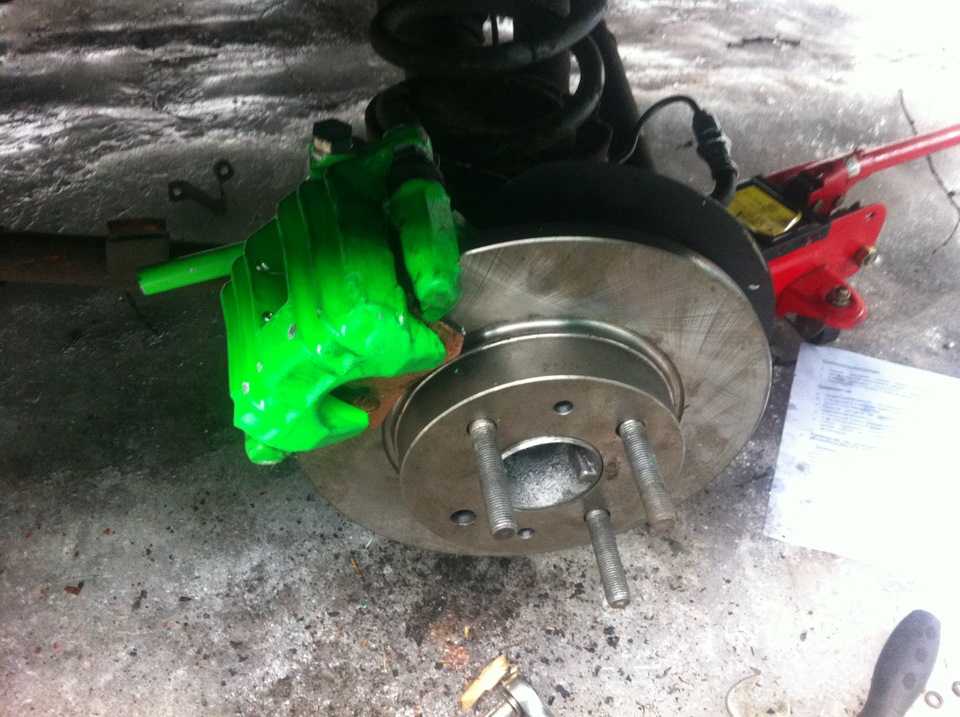

Установка задних дисковых тормозов ВАЗ 2107 своими руками

Порядок действий по замене барабанных тормозов на дисковые такой:

Демонтировать полуоси заднего моста. Данная процедура описана в инструкции по эксплуатации ВАЗ.
Очистить полуоси и отмыть в бензине или керосине (если вместо них не планируется использовать новые).
Слить тормозную жидкость из системы.
Демонтировать детали заднего тормозного механизма, оставив только тормозные трубки.
Снять стопорное кольцо и подшипник ступицы. Для снятия стопорного кольца необходим пресс, так как оно рассчитано на отрывную нагрузку около 5 тонн.
Можно поступить иначе: распилить стопорные кольца болгаркой. Пропил нужно делать не до конца, чтобы не повредить полуось, а затем расколоть кольца зубилом и снять подшипники.
Проточить полуоси в соответствии с внутренним диаметром тормозного диска. Сделать это без токарного станка невозможно, поэтому лучше обратиться за помощью в токарную мастерскую.

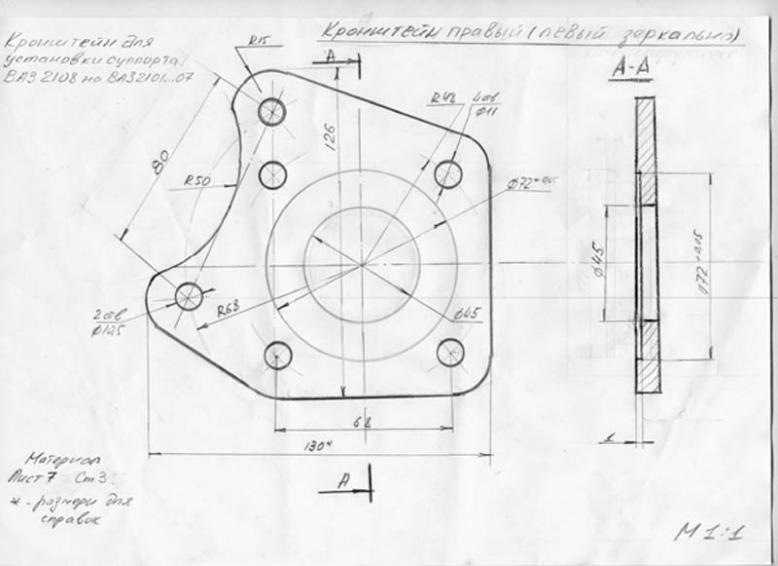

Также в мастерской необходимо изготовить кронштейн крепления суппорта в соответствии с чертежами.
Перед сборкой полуосей очистить детали и промыть бензином.
Установить пыльник полуоси, кронштейн суппорта, компенсирующее кольцо.
Промыть подшипник полуоси, смазать и запрессовать на полуось, используя отрезок трубы. Подшипник надо запрессовывать до ограничителя посадки на полуоси. Диаметр трубы должен быть таким, чтоб она упиралась о внутреннее кольцо подшипника. Запрессовывается подшипник так: трубу упирают в кольцо, ударяя молотком по ее другому краю. Недопустимо, чтоб труба упиралась во внешнее кольцо подшипника – это приведет к его поломке. Набивать подшипник на полуось надо не спеша, чтобы не расколоть хрупкую сталь подшипника ударами.
Проверить качество посадки подшипника на полуоси.
Разогреть стопорное кольцо до красна и установить на полуось. Если кольцо садится неплотно, его необходимо срезать и поставить новое. Чаще всего плохая посадка кольца вызвана недостаточной температурой нагрева. Поэтому для нагрева полуколец необходимо использовать достаточно мощную горелку. Холодное стопорное кольцо невозможно установить на полуось.
После остывания полукольца установить расточенную под диаметр полуоси проставку и тормозной диск.
Поставить полуось с установленными деталями на машину.
Установить тормозной суппорт.
Соединить тормозные шланги.
Залить тормозную жидкость и прокачать тормоза.

Важно: правильная замена задних тормозов на дисковые подразумевает переделку конструкции стояночного тормоза. Один из вариантов стояночного тормоза для задних дисковых тормозов включает в себя дополнительный тормозной цилиндр, который мешает прокачке тормозов при затянутом «ручнике»

Поэтому перед прокачкой такой тюнингованной тормозной системы необходимо снять ручной тормоз и удерживать его в вертикальном положении, чтобы в ГТЦ не образовалась воздушная пробка.

Для защиты тормозных шлангов на модернизированных задних тормозах можно применить простую конструкцию из обрезков резинового шланга большого диаметра, закрепленного хомутами.

После прокачки тормозной системы необходимо заняться настройкой регулятора давления в заднем тормозном контуре. При отсутствии специального стенда сделать это можно опытным путем, периодически проверяя работу тормозов на пустой дороге. Колеса должны тормозить равномерно, недопустимо чтобы задние колеса блокировались раньше передних.

Что нужно учесть, устанавливая задние дисковые тормоза

Дисковые тормоза более эффективны, чем барабанные. Поэтому после установки дисковых тормозов на задние колеса необходимо произвести настройку регулятора давления заднего тормозного контура, иначе задние тормоза могут срабатывать раньше передних, что может стать причиной заноса задней оси.
Для установки дисковых тормозов придется провести сварочные, фрезеровочные и токарные работы, для которых потребуется специальное оборудование. Если его нет, часть работ придется заказать на стороне.
Автомобиль с измененной тормозной системой (с дисковыми тормозами вместо барабанных, предусмотренных производителем) не пройдет техосмотр.
Требования к состоянию подшипников ступицы задних колес при установке дисковых тормозов возрастают. Небольшой люфт, допустимый на барабанных тормозах, может стать причиной повреждения
Вмешательство в тормозную систему – опасный шаг. Если вы не уверены в своих возможностях, лучше отказаться от самостоятельной установки дисковых тормозов или поручить дело профессионалам.

Последовательность действий

Для работы нам будут нужны инструменты, перечисленные в списке выше. Кроме них нам потребуется жидкость для очистки ржавчины. Лучше, если это будет WD40.

Автомобиль поддомкрачивается, задние колёса снимаются. Открывается доступ к тормозным барабанам и задним полуосям. Полуоси тщательно оттираются от грязи с помощью ветоши, а при необходимости — обрабатываются составом WD40. Лучше всего чистить задние полуоси с помощью состава WD40
Тормозная жидкость из системы сливается в заранее подготовленную ёмкость. Из тормозного барабана извлекаются колодки, затем он снимается вместе с полуосями так, чтобы остались лишь тормозные трубки. Первым делом из барабана извлекаются задние тормозные колодки
Из полуосей извлекаются крепёжные кольца и ступичные подшипники, находящиеся под кольцами. Под стопорными кольцами видны зелёные ступичные подшипники, которые следует извлечь
Теперь полуоси стачиваются на токарном станке таким образом, чтобы их диаметр совпадал с диаметром выбранного тормозного диска (на этом этапе работы автовладельцу потребуется помощь квалифицированного токаря). После этого в полуосях сверлятся отверстия под крепёжные болты тормозного диска. Растачивание задних полуосей ВАЗ 2107 — работа для квалифицированного токаря
Усовершенствованные таким образом полуоси устанавливаются обратно на заднюю ось ВАЗ 2107. Сверху на них устанавливается тормозной диск и прикручивается парой крепёжных болтов так, как это показано на фотографиях выше. После закрепления дисков на них устанавливаются дисковые суппорты с колодками, задние колёса устанавливаются на штатные места и автомобиль опускается с домкратов.

Видео: ставим задние дисковые тормоза на «классику»

Итак, поменять передние тормозные диски на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — это умение пользоваться гаечными ключами и минимальное представление о работе дисковой тормозной системы. Что касается замены задних барабанных тормозов дисковыми, то здесь без помощи квалифицированного токаря обойтись не удастся.

Источники

https://bumper.guru/klassicheskie-modeli-vaz/tormoza/kak-snyat-tormoznoy-baraban-na-vaz-2107.html
https://provaz07.ru/tormoza/snyatie-tormoznogo-barabana-vaz-2107.html
https://semerkavaz.ru/tormoznaya-sistema/kak-pomenyat-tormoznojj-baraban-na-vaz-2107/
https://avto-idea.ru/remont/zamena-zadnih-tormoznyh-kolodok-vaz-2107-svoimi-rukami/
https://semerkavaz.ru/tormoznaya-sistema/zamena-kolodok-na-vaz-2107/
https://semerkavaz.ru/tormoznaya-sistema/zamena-zadnikh-tormozov-na-diskovye-vaz-2107/
https://bumper.guru/klassicheskie-modeli-vaz/tormoza/zadnie-diskovyie-tormoza-na-vaz-2107.html

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗДТ НА ВАЗ 2101 — 2107.

Инструкция по установке ЗДТ на ВАЗ 2101 — 2107.

В комплект поставки входит:

Суппорт левый ВАЗ 2108 – 1 шт.
Суппорт правый ВАЗ 2108 – 1 шт.
Направляющая колодок ВАЗ 2108 – 2 шт.
Шланг гибкий переднего тормоза – 2 шт.
Планшайба – 2 шт.
Шайба дистанционная – 2 шт.
Пыльник тормозного диска – 2 шт.
Полукольцо – 2 шт.
Колодки тормозные Ladasport ВАЗ 2108 – 1 комплект.
Диск тормозной ВАЗ 2108 – 2 шт.
Полуось ВАЗ 2101, доработанная – 2 шт.

Порядок выполнения работ.

Устанавливаем автомобиль на ровную площадку.
Устанавливаем противооткатные упоры.
Ослабляем болты крепления заднего колеса.
Домкратом поднимаем автомобиль, полностью выкручиваем крепежные болты колеса и снимаем колесо с автомобиля.
Снимаем тормозной барабан.
Поворачиваем полуось до совпадения больших отверстий с двумя гайками крепления тормозного щита.
Торцевым ключом на 17 мм с удлинителем откручиваем гайки крепления тормозного щита.
Поворачиваем полуось и аналогичным образом выкручиваем оставшиеся 2 гайки.
Снимаем полу ось с автомобиля. Сделать это можно специальным съемником или закрепив колесо 2мя болтами к полуоси. Резким движением на себя выдергиваем подшипник полуоси из фланца балки заднего моста.
Отвернув болты снимаем колесо.
Вынимаем полуось.
Снимаем тормозные колодки.
С задней стороны тормозного щита ключом 10мм откручиваем тормозную трубку.
Снимаем тормозной щит полностью.
Осматриваем сальник полуоси, при необходимости производим его замену.
Возьмите доработанную полуось из комплекта поставки.

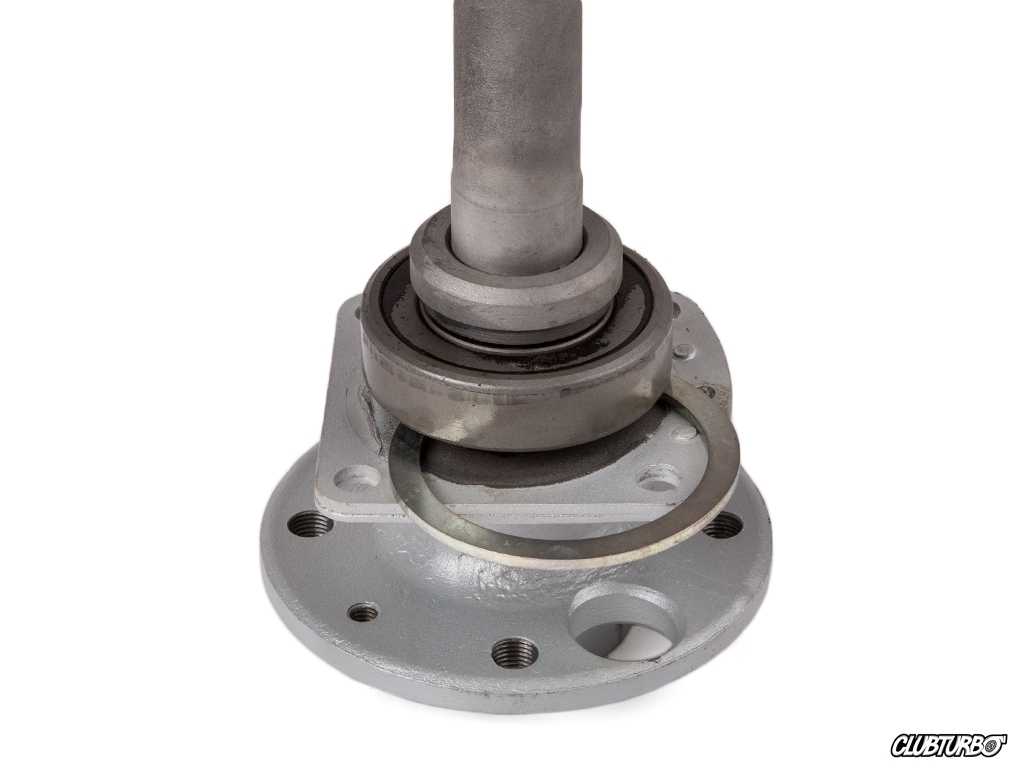

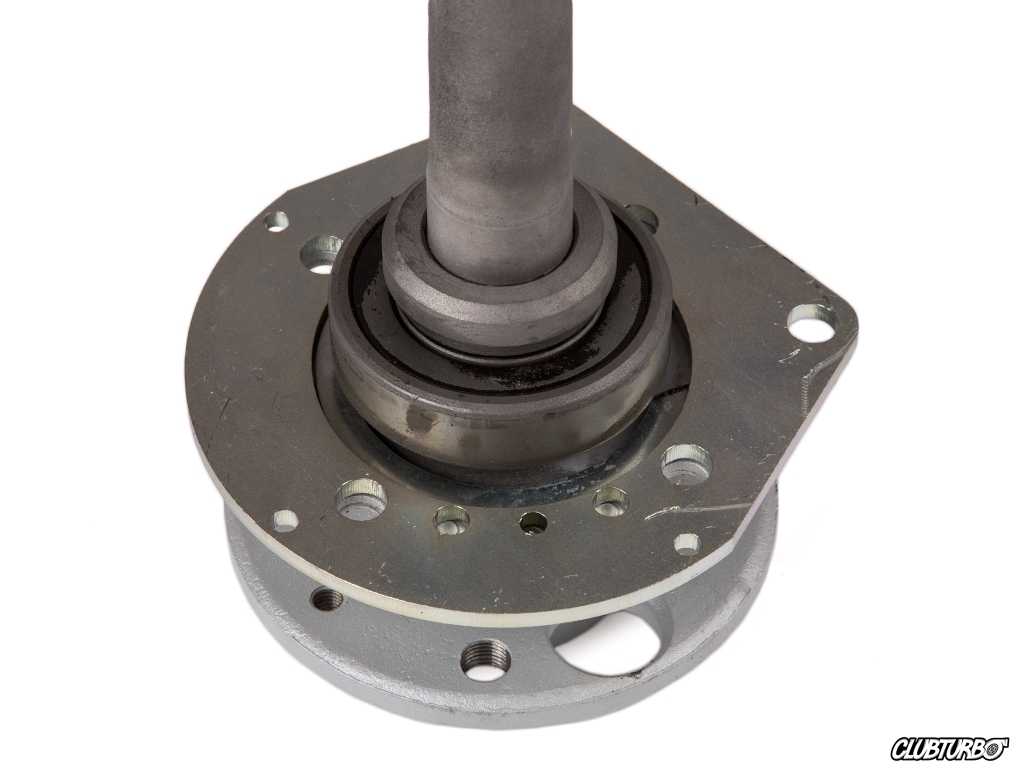

Между подшипником и масло отражательным щитком установите полукольцо.

Оденьте планшайбу и сориентируйте ее так, чтобы отверстия на планшайбе и масло отражательном щитке совпали.

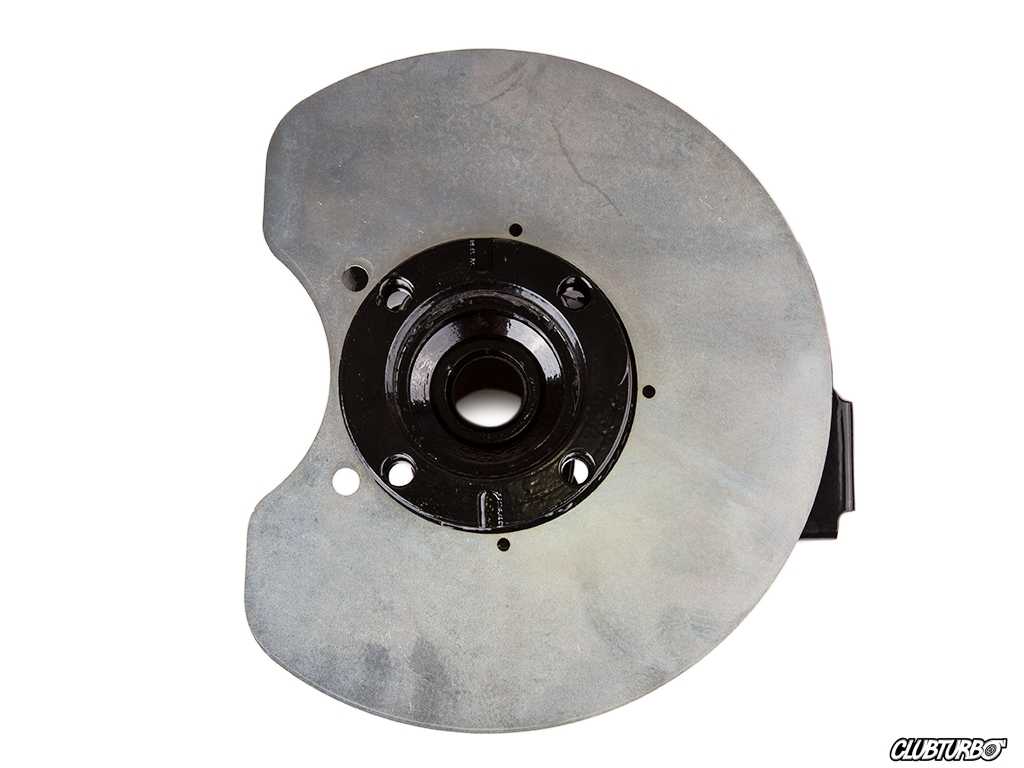

Оденьте пыльник тормозного диска на балку заднего моста.

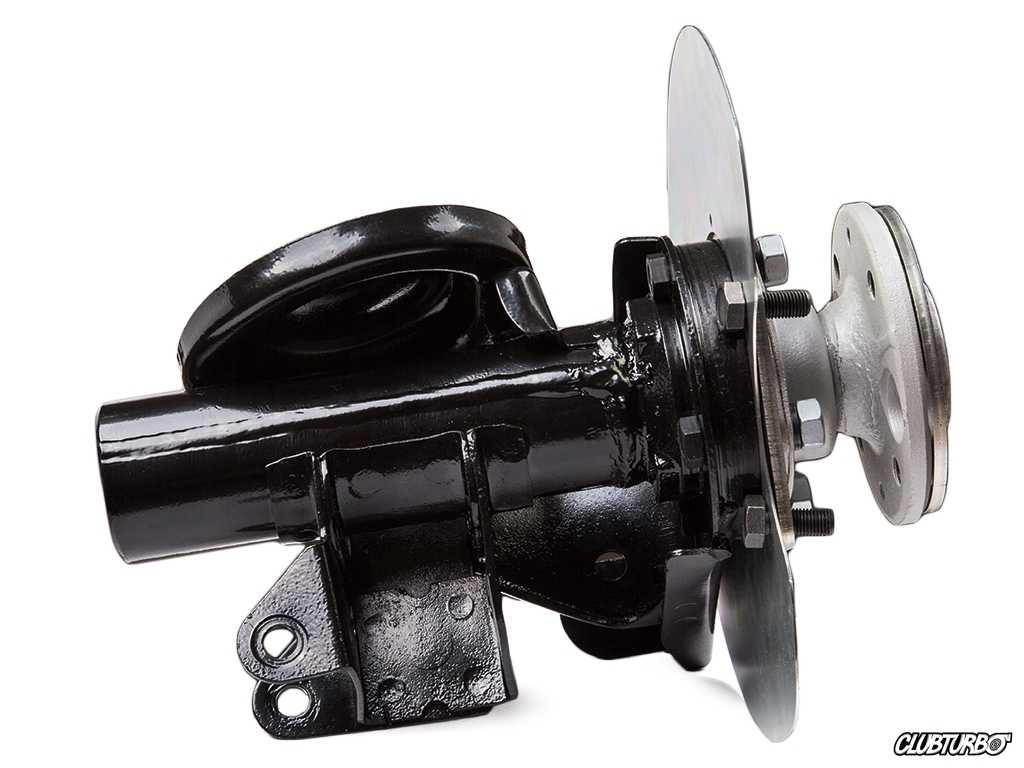

Установите полуось с планшайбой в балку заднего моста

Внимание! Отвертстия для крепления тормозных механизмаов должны быть с ориентированы таким образом, чтобы томорзной механизм распологался спереди (перед мостом), отверстия должны быть направлены вниз, как на фото ниже.
Затяните 4 гайки крепления полуоси.

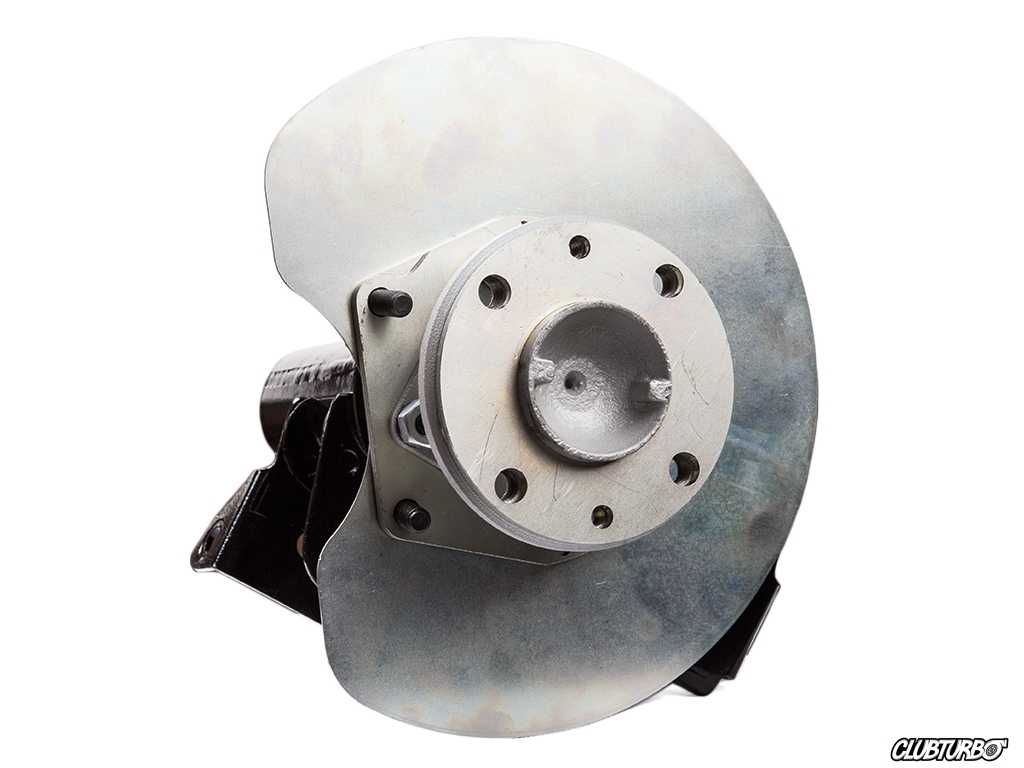

Закрепите пыльник тормозного диска на планшайбе.
Оденьте дистанционную шайбу на полуось. Сориентируйте шайбу таким образом, чтобы отверстия в шайбе и на полуоси совпадали.

Установите тормозной диск и закрепите его к фланцу полуоси.

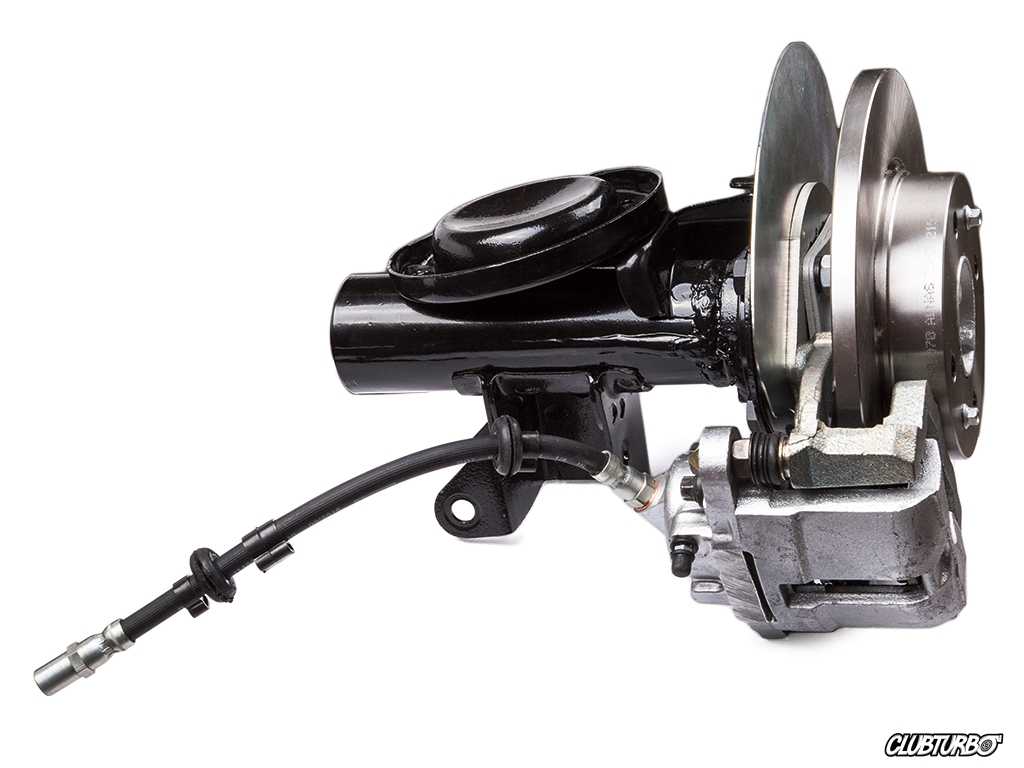

Установите суппорт в сборе на планшайбу и затяните его двумя болтами М10.

Соедините тормозной шланг с тормозной трубкой.
Закрепите тормозной шланг пластиковыми стяжками. Закрепляйте таким образом, чтобы шланг не имел постоянного контакта с другими деталями.
Установите колесо. Для крепления колеса необходимо использовать удлиненные болты. Либо заменить болты на шпильки.
Опустите автомобиль.
Протяните колесные болты.
Повторите пункты 4- 27 со второй стороны.
Проверьте уровень масла в редукторе заднего моста. При необходимости долейте масло.
Прокачайте тормозную систему.
