Тормозная система ваз 2110, схема

Ремонт тормозной системы Ваз 2110

Чаще всего ремонт и обслуживание тормозов десятого семейства происходит во время плановых замен расходных материалов — колодок, тормозных дисков, манжет и уплотнителей. При этом нужно оценивать степень износа не только самих тормозных колодок, но и дисков с барабанами. Часто на их состояние не обращают внимания до тех пор, пока колодки не начнут уходить со свистом в буквальном смысле. Нормальный ресурс тормозных колодок — до 60 тысяч, в зависимости от степени твердости. Но если диск изношен, то колодка стирается гораздо быстрее. Перед сменой колодок нужно в обязательном порядке проверить состояние дисков и барабанов, а при необходимости проточить или отшлифовать их поверхность.

Также при замене колодок специалисты рекомендуют менять весь комплект аксессуаров — пыльники, тормозные шланги, манжеты, возвратные пружины. При этом необходимо контролировать состояние поверхности зеркала рабочего тормозного цилиндра. Если на нем есть следы коррозии или глубокие задиры, цилиндр шлифуют мелкой шкуркой, а при глубоких задирах и царапинах меняют. После сборки тормозной системы ее в обязательном порядке прокачивают.

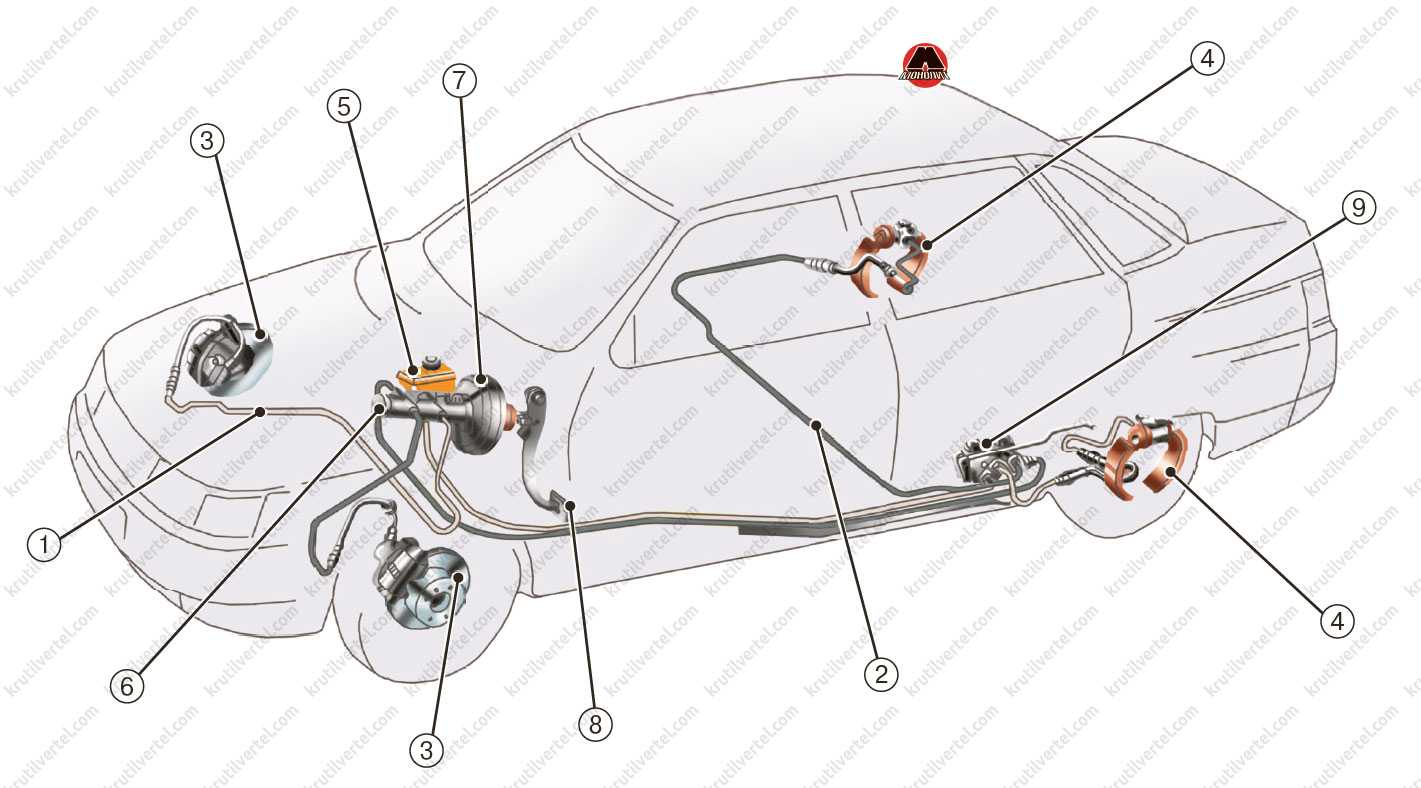

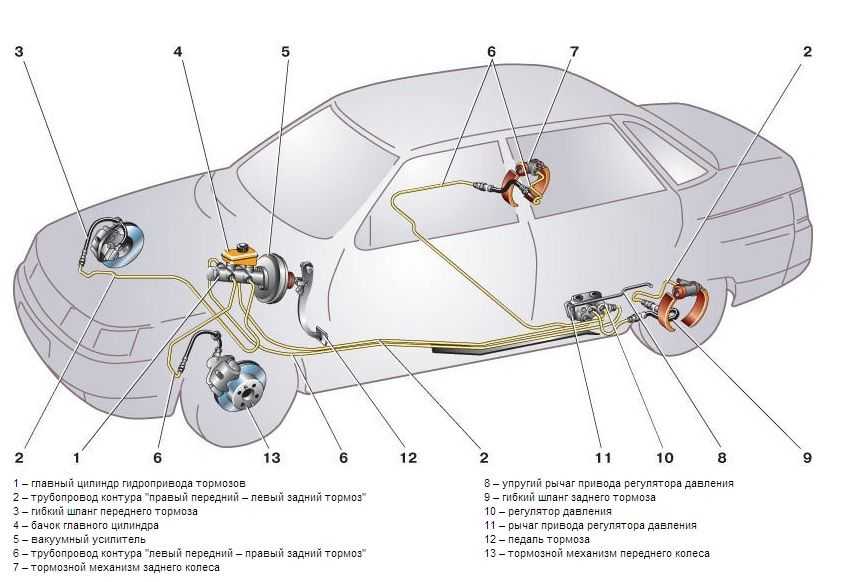

Состав

Система торможения десятки от автопрома состоит из следующих элементов и устройств:

дисковый механизм торможения передних колес и барабанных задних;
регулятора давления в задник контурах с приводным устройством;
вакуумного усилителя с педальным приводом;
главного цилиндра тормозной системы с бачком;
трубопровода и шлангов ко всем механизмам.

Механизм торможения передних колес представляет собой диск с суппортом. Последний имеет подвижное соединение на штифтах, что позволяет ему смещаться при нажатии на педаль тормоза. Тем самым, не деформирует диск при неравномерном истирании колодок. В механизме имеется устройство, которое осуществляет автоматическое регулирование зазора.

Неисправности в этом устройстве могут возникать в результате течи цилиндров, которая являются следствием истирания уплотнительных манжет, устанавливаемых на поршнях, а также порче его внутренней гладкой поверхности. Также по мере пользования автомобилем и интенсивности нажатия на педаль тормоза происходит истирание тормозных колодок. Их рекомендуется менять каждые 80-100 тыс. км. В устройство торможения передних колес также входит датчик, сигнализирующий об их износе.

Задние механизмы торможения представляют собой устройства барабанного типа. В их конструкции предусмотрена система автоматического регулирования зазора. Она является частью конструкции самих тормозных цилиндров и заключается в их правильной работе. Здесь также имеется привод ручного стояночного тормоза. Наиболее частые неисправности возникают с рабочим тормозным цилиндром. Они проявляются в следующем:

Заклинивание. Это происходит в результате попадания грязи в систему или низкого качества самого агрегата.
Течь. Возникает из-за износа уплотнительных резиновых манжет. Они могут быть заменены, но чаще требует замены весь цилиндр.

Регулятор давления. Он представляет собой наиболее сложный элемент всей системы торможения отечественного автомобиля ВАЗ 2110. Выполняет функции регулирования давления тормозной жидкости в системе обоих контуров задних колес в зависимости от нагрузки на заднюю ось машины. Регулятор оснащен механическим приводом, соединенным с задней подвеской посредством двухплечего рычага серьги и шарнирного соединения. При усилении давления на подвеску увеличивается и уровень давления жидкости в системе за счет открытия клапана, который прижимается к специальному седлу внутри устройства. Оно имеет несколько камер, работа которых взаимосвязана между собой и не влияет на функционирование передних контуров.

При возникновении неисправности в каком-либо из контуров, поршень перекрывает его камеру, тем самым ограничивая давление в нем. Кроме того, в корпусе регулятора имеется специальное отверстие, которое закрыто заглушкой. Если из-под него имеется течь, то это говорит об износе уплотнительных колец агрегата.

Главный цилиндр выполнен с последовательным расположением поршней. На нем же крепиться расширительный бачок, в крышке которого установлен датчик аварийного уровня жидкости. Штатный цилиндр может быть разобран в случае неисправности и заменены уплотнительные манжеты.

Вакуум. Представляет собой не менее функциональный элемент всей тормозной системы, выполняющий функции усиления воздействия на тормозные колодки посредством создаваемого разностью давлений между его двумя камерами при работающем двигателе.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Порядок прокачки тормозов:

Долить тормозную жидкость до метки «MAX».
Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, для этого нужно вставить отвертку между пластиной и поршнем. После прокачки ее нужно вынуть.
Очистить от грязи клапан выпуска воздуха на тормозном механизме.
Снять защитный колпачок с клапана выпуска воздуха. Надеть резиновый шланг на головку клапана и погрузить конец шланга в чистый прозрачный сосуд, который частично заполнен тормозной жидкостью.
Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатием 1–2с). Нажимая на педаль тормоза последний раз, оставляем ее нажатой.
Отвернуть клапан выпуска воздуха на 0,5–0,75 оборота. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, закрыть клапан выпуска воздуха, и отпустить педаль тормоза.
Контролируем уровень тормозной жидкости в бачке и при необходимости доливаем.
Повторять операцию (пункты 5-7) до тех пор, пока в вытекающей жидкости не прекратится выделение пузырьков.
Снять шланг, протереть штуцер клапана выпуска воздуха и надеть на него защитный колпачок.

Как прокачать правильно тормоза в одиночку

Потребуется устройство для прокачки тормозов (АЭРАТОР), цена которого 70р, либо изготовить его своими руками.

Для изготовления аэратора потребуется:

крышка от тормозного бачка для «классики» (черного цвета, без датчика), 10р.
автомобильный ниппель.
сверло или круглый напильник.

В крышке нужно просверлить отверстие около 14мм. Затем вставляем ниппель в натяг. Готово.

Кстати, воздух в бачок можно подавать любым удобным способом, например с помощью насоса для накачки шин, либо компрессором.

Особенности метода:

Давать в бачок давление более 1атм нежелательно.
Если будете использовать насос и очень герметичный переходник под ниппель, то давление может резко возрасти выше допустимого.

Поэтому, если используете запаску, то убедитесь, что избыточное давление будет поддерживаться хотя бы 3-4 минуты, а если используете насос, то чтобы за 2-3 минуты избыточное давление не превысило 1 атмосферу.

Как Вы выгоняете воздух из тормозной системы ?

Приступаем к замене

Чтобы заменить на ваз 2112 задние колодки, необходимо установить ваш автомобиль на ровную площадку, подставив под передние колеса «башмаки» либо другие упоры, включить первую передачу. Затем:

Отпускаем затяжку болтов крепления задних колес
С помощью домкрата вывешиваем заднюю часть кузова машины, а вместо домкрата используем специальные подпорки (чурки или козлы, если есть)
Затем окончательно откручиваем болты, крепящие задние колеса и снимаем колеса
Перед разборкой заднего механизма тормозов, необходимо промыть его водой со специальным моющим средством, затем тщательно высушить механизм

Выкручиваем из тормозного барабана штифты

Используя щетку, очищаем посадочную поверхность барабана, затем вкручиваем специальные болты в сервисные отверстия барабана.
Болты вкручиваем поочередно по одному обороту, чтобы снять барабан
Из многолетней практики, знаем, что частенько барабан прикипает накрепко к ступице, из-за особенностей режима работ
В таком случае, его можно снять, постукивая через деревянный брусочек молотком (при этом удары следует прикладывать поочередно и желательно с противоположных сторон)
Можно попробовать снять барабан при помощи плоской отвертки (отвертку вставляем между краем барабана и кожухом и выдавливаем его)
При этом не стоит забывать о том, что барабан выполнен из алюминиевого сплава, при грубом обращении может просто лопнуть, цена небрежного и грубого обращения получится неожиданной
Сняв барабан, берем линейку лучше штангенциркуль и замеряем толщину накладок на тормозных колодках
Допустимая толщина накладок 1.5 миллиметра
Когда толщина немного более, чем предельно допустимая толщина, эксплуатация машины допускается, однако обольщаться этим фактом не стоит
Всего пара сотен километров движения по нашим русским дорогам и затем на горизонте снова перспектива разборки задних тормозных механизмов
Поэтому если толщина накладок приближается к предельно допустимой величине, лучше заменить сразу и надолго забыть о проблемах с ними

Отверткой снимаем прижимную пружину

Затем, щипцами (тонкогубцами) отсоединяем нижнюю возвратную пружину

Отсоединяем нижнюю тормозную пружинку, используя тонкогубцы

Теперь, используя отвертку, снимаем с задней тормозной колодки прижимную пружинку
Откручиваем нижнюю часть тормозной колодки вверх, подаем ее вверх и отсоединяем верхнюю возвратную пружину

Отсоединяем верхнюю возвратную пружинку

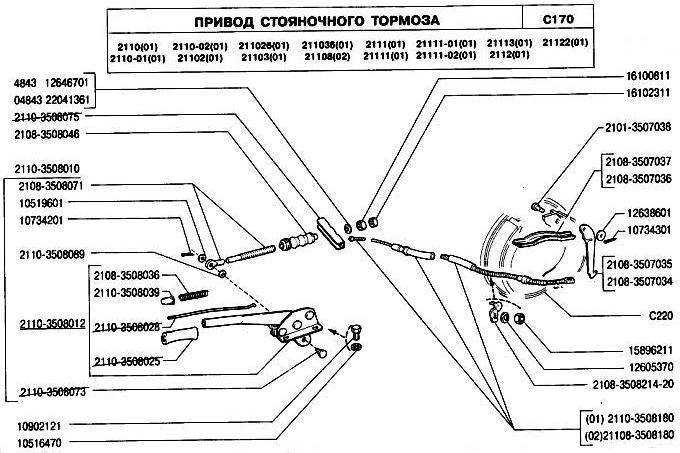

Тонкогубцами, отсоединяем от рабочего рычага трос стояночного (ручного) тормоза
Затем снимаем обе колодки в сборе с тормозного щита
Отсоединяем распорную планку от колодок, после этого вынимаем шплинт и достаем осевой палец с шайбой вместе
Снимаем с тормозной колодки рычаг стояночного (ручного) тормоза

Устанавливая новые тормозные колодки, необходимо утопить поршни рабочих тормозных цилиндров
Сейчас пора вспомнить предостережения в начале статьи о том, что жидкость может политься через край. Проверяйте уровень, откачивайте при необходимости
Не забудьте зацепить конец тросика ручника за рычаг, прикрепленный на колодке!
Устанавливаем на ваз 2112 колодки задние в строго обратной последовательности
Учитывая то обстоятельство, что после сборки и постановки машины на колеса следует несколько раз выжать педаль тормоза до упора, чтобы вернуть колодки в рабочее расположение
Наденьте тормозной барабан, затем установите колесо
Те же действия проведите на другой стороне, колеса не опускаем на землю
Затем несколько раз выжимаем педаль тормоза
Спускаемся под машину и регулируем (натягиваем) тросик ручника
Подтянув гайку на уравнителе троса, проверяем натяжку
В салоне поднимаем ручку нашего стояночного тормоза, считаем щелчки, если щелчков больше восьми, тогда подтягиваем гайку чуть-чуть и снова проверяем
Оптимальным количеством щелчков считается от двух до семи
Главное проверить, чтобы при поднятом рычаге стояночного тормоза, колеса были зафиксированы (у нас колеса не опущены, поэтому пробуем покрутить их руками)
В снятом с ручника положении, колеса должны свободно вращаться, без заедания и трения колодок. Иначе, при движении автомобиля барабан может заклинить при нагревании

Все, процесс завершен, все вроде учли, остается посмотреть видео, если что-то до сих пор не понятно.

Проблемы тормозной системы и их устранение

Как у любого другого автомобиля у «червонца» есть свои особенно больные места.

В тормозной системе 2110 часто встречаются такие проблемы, как:

Причины вибрации могут быть следующими:

если тормозные диски не вентилируемые, то причиной вибрации может стать сырая погода, дождь или просто наезд на воду;
неисправность барабанных тормозов, которая характеризуется пятнами на поверхности;
деформация тормозных дисков.

Туго прожимается педаль тормоза. Это может быть связано с:

засорением воздушного фильтра вакуумного усилителя;
неисправностью вакуумного усилителя, повреждение диафрагмы, клапана, соединительного шланга и других узлов;
износ накладок.

если в самом начале торможения, то необходимо проверить вакуумный усилитель;
если шипеть начинает при отпускании педали, то это процесс не патологический, если уровень звука шипения не значительный.

Тормозная система «десятки» не идеальна, но по своей конструкции достаточно надежна. Огромным преимуществом является то, что большинство ситуаций можно разрешить самостоятельно, не обращается на СТО.

Примерная последовательность шагов по прокачке тормозов на ВАЗ-2112

Сам автомобиль помещают на эстакаду или на яму. Прокачку ведут «по диагонали», начиная от задних колёс. Пример: сначала – задний правый цилиндр, затем – передний левый и т.д.

Задний и передний тормозной цилиндр

На каждом тормозном цилиндре находится штуцер. Очищаем его, затем снимаем заглушку-колпачок. Так появится возможность одеть сверху трубку (см. фото).

На фото 1 показан цилиндр заднего механизма тормозов, на фото 2 – цилиндр дискового тормоза.

Порядок действий:

На любом авто, в том числе на ВАЗ-2112, прокачать тормоза можно только с закрытой крышкой бака. Находим расширительный бачок, заворачиваем крышку посильнее.

Бак с жидкостью DOT
На шаге 1, если нужно, выполняют долив до метки MAX. Подойдёт жидкость DOT-4.
Надеваем на штуцер шланг. Второй конец шланга помещаем в ёмкость.
Помощник нажимает на педаль 4-5 раз с интервалом в секунду. Педаль остаётся нажатой.
Ключом «на 8» на пол-оборота откручивают штуцер. Жидкость DOT выходит вместе с воздухом, педаль проваливается в пол.
Штуцер заворачивают, педаль отпускают. Если уровень жидкости сейчас находится под меткой MIN, долейте её до отметки MAX.
Шаги 4-6 проводятся до тех пор, пока в сливаемой жидкости можно видеть пузырьки.
Переходят к следующему цилиндру.

На финальном шаге все четыре заглушки обязательно возвращают на место.

Хитрости и тонкости

Возможно, эстакады у нас нет, а есть только подъёмник. Значит, задние колёса будут вывешены. И тогда надо сделать следующее: перед прокачкой устанавливают шлиц между кронштейном и регулятором давления.

Регулятор давления в системе тормозов

После прокачки заднего цилиндра отвёртку или шлиц убирают.

Ключ «на 8» желательно использовать не плоский, а накидной. Трубку тогда одевают на штуцер вслед за ключом. Материал трубки, то есть шланга, должен быть прозрачным. Это относится и к сливной ёмкости.

Типичная ошибка

Допустим, что были прокачаны два цилиндра, и при прокачке второго пузырьков уже не было. Дальше прокачивают третий цилиндр, и на этом считают работу выполненной. Тут как раз кроется ошибка: прокачивать нужно все четыре цилиндра. По-другому нельзя!

Как правильно прокачать, если помощников нет?

По идее, прокачивать тормоза на ВАЗ-2112 можно и в одиночку. Системы ABS здесь нет, но с ней всё было бы проще – там есть электронасос. А мы вместо насоса будем использовать спецоборудование.

Приспособление для прокачки тормозов

Здесь нужен аэратор или просто крышка с ниппелем. Её можно купить или изготовить самим – подходит крышка от бачка «классики» и ниппель для бескамерной шины.

Порядок действий:

На горловину накручивают крышку аэратора.
Одно из колёс вывешивают и собирают конструкцию, как на фото.

Воздух из шины поступает в бак
Проводят шаги 5-6 (см. выше), прокачивая один цилиндр за другим.

В теории всё выглядит просто. А на практике надо следить, не ушла ли жидкость под отметку MIN. Чтобы выполнить доливку, поступают так:

Скручивают муфту с ниппеля колеса;
Осторожно отворачивают крышку, заполняют бачок, ну и т.д.

Давление воздуха, поступающего в бак, не должно превышать две атмосферы. Поэтому мы подключали шланг к шине, а не к насосу

Это важно!

Существуют и другие методы, позволяющие прокачать тормоза без помощника. Между педалью и сиденьем, например, устанавливают газовый упор, или жидкость вытягивают шприцем, открыв крышку на баке.

Причины неисправностей в главном тормозном цилиндре ВАЗ 2110

Появления подтёков тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя признак того, что изношен двухворотничковый манжет низкого давления в главном цилиндре тормозов и потребуется замена ГТЦ.
Мягкая педаль тормоза свидетельствует либо о наличии воздуха в системе тормозов, либо об износе манжет поршней главного цилиндра или износе «зеркала» главного цилиндра.
Подклинивающая педаль тормоза признак того, что перекрыто компенсационное отверстие или произошло его засорение в корпусе главного цилиндра тормозов.
Заедание педали тормоза может быть также вызвано подклинивание поршней в главном цилиндре из-за попадания грязи.
Невозврат педали тормоза может быть из-за поломки одной или двух возвратных пружин поршней главного цилиндра, либо неисправность в приводе педали тормоза.

При разборке ГТЦ следует быть осторожным, чтобы внутренности не разлетелись под действием пружины и все детали можно было сложить по порядку снятия. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене. После разборки ГТЦ все детали необходимо промыть и высушить.

Запрещается все резиновые изделия мыть бензином или протирать маслом. Всё это может испортить их и они потеряют свою форму.

Промыв корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился эллипс, блеска зеркала не будет. Если зеркало главного цилиндра без повреждений, то устанавливаются новые уплотнительные кольца на поршня цилиндра, новый двухворотничковый манжет и все собирается в обратном порядке. Также необходимо заменить медные кольца под стопорными болтами.

Если в результате проверки будут выявлены вышеперечисленные виды износа, то цилиндр необходимо заменить, так как ремонт ГТЦ не даст желаемого результата и будет лишь пустой тратой времени и денег.

Для работы по замене главного цилиндра тормозов ВАЗ 2110 потребуются следующие инструменты:

плоскогубцы;
плоская и крестообразная отвертка;
рожковые ключи на 13, 15, 17;
накидной ключ на 17;
торцевой ключ на 13;
ключ специальный ключ для тормозов на 10;
жидкость для тормозов (DOT4);
новый главный тормозной цилиндр (21083505010);
бумажное полотенце или тряпки.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали

Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Безопасность

Российский автомобиль ВАЗ-2110 был также проверен на краш-тест. Итог проверок, проводимых в Тольятти, оказался вполне неплохими, если еще сравнивать с Волгой, которая из имеющихся 16 очков, смогла получить лишь скудные 2.

После фронтового удара передняя дверь водителя была на месте, и на ней даже не присутствовала ни одна складка, а стойка лобового стекла только чуть-чуть согнулась. Однако, передняя дверь не открывалась по причине того, что она подперла заднюю. Это не безвыходный вариант, ибо есть возможность покинуть автомобиль с помощью правой двери.

Но что происходит с манекенами? Датчики, которые были установлены на них, не показали опасных для жизнедеятельности перегрузок! Невзирая на то, что водитель стукнулся грубо о рулевое колесо и о щиток приборной панели, а сидящий рядом пассажир о переднюю панель, показатель повреждений головы не превышает безопасный предел – 650 единиц.

Подобное дает возможность сделать заключение, что вероятность приобрести травму головы у людей, которые пристегнуты, менее 5%. Были подтверждены важные достоинства седана – крепкая силовая конструкция салона. Вывод следующий – перед всмятку, а салон целый. Этого удалось достичь благодаря брусьям безопасности, которые были вварены в передние двери. Материал брусьев – не легкие планки, а трубы из стали.

Смогли выдержать столкновение и салазки сидений, опять-таки не сами, а благодаря модернизированным профилям зубьев фиксатора. Небольшой нагрузки при столкновении головы манекена об рулевое колесо удалось достичь тем, что вазовцы сделали его травмобезопасным.

Углы козырька были скруглены, а передняя панель выполнена из мягкого пластика. Но были явными большие перегрузки на грудную клетку от ремней безопасности, так тарированная пружина была сдавлена на 0,40 см, а в груди сидящего рядом пассажира на 0,45 см.

Это отчасти объясняется отсутствием подушки безопасности, которая смягчила бы результат резкой и грубой остановки автомобиля. Так, нагрузка превышает 800 кг.

На 10-ке рулевое колесо было смещено немного назад и вверх (0,95 и 0,45 см соответственно). Более того, руль съехал вправо на 1,10 см, а это уже является превышением квалифицируемого предела поперечного передвижения EuroCAP.

По итогам подсчетов и подведения результатов ВАЗ-2110 набрала 4 балла, что выше чем у Волги 3110 в два раза, и так же как у Святогора. Если говорить о том, чего не хватает десятке, то это современных ремней безопасности, надувных подушек безопасности, доработки кузова, изменения нижней части передней панели и других педалей.

Модификации

ВАЗ-21100 – карбюраторный восмиклапанник, объем которого 1.5 литра (производился с 1996-2000-ый год);
ВАЗ-21101 – восмиклапанник, объем какого 1.6 литра;
ВАЗ-21102 – восмиклапанник, объема 1.5 литра;
ВАЗ-21103 – шестадцатиклапанный мотор, объем которого 1.5 литра;
ВАЗ-21104 – шестадцатиклапанный силовой агрегат, объема 1.6 литров;
ВАЗ-21106 – Мотор от Opel GTI 2.0 16V – 2.0-литровый шестнадцатиклапанный мотор, развивающий 150 конские силы и способный достигать предельной скорости 205 км/ч. Начальную сотню километров в час ВАЗ 21106 набирает за 9.5 секунд;
ВАЗ-21106с – созданный на платформе ВАЗ-21106. Данные по техническим нюансам те же, что у ВАЗ 21106. Обладает следующей модификацией: гидроусилитель руля, уникальным интерьером, люком с электрическим приводом, противотуманками и дисковой системой тормозов, которая устанавливалась не только на передних колесах, но и на задних;
ВАЗ-21107 – машина шестнадцатиклапанным двухлитровым мотором Опель, которая сконструирована на платформе 21106. Данная модель была настроена на спортивный стиль езды, чемпионаты и ралли;
ВАЗ-21108 – «Премьер» — версия российского седана, которая была немного удлинена;
ВАЗ-21103;
ВАЗ-21109 – «Консул» — это четырехместный лимузин с объемом мотора 1.5 литров. В длину достигает 5-ти метров;
ВАЗ-2110-91 – «Ротор-Спорт». Старт выпуска был начат в 1996-ом году, а закончился в 2004-ом. Был применен 1.3-литровый роторно-поршневой силовой агрегат. Подобная машина является самой быстрой среди своей «семьи». Предельная скорость достигает 240 км/ч. Достигает первой сотни за какие-то 6 секунд. Автомобиль подстроен под кольцевые гонки.

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и во всех авто. Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП. Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Что как раз и создает торможение

Проблемы с вакуумным усилителем могут доставить не мало хлопот. Регулятор давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно. Механизм задних колес, в котором тормозная система барабанная по умолчанию с завода, у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует мнение, что барабаны не очень надежны, поэтому часть владельцев меняет задние тормоза на дисковые. Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора. В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:
1. Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
2. Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
3. Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.
Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
1. Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
2. Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
3. Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Загрузка …
