Какой допустимый износ тормозных дисков? советы и рекомендации автолюбителям

Признаки износа тормозных дисков

Необходимо провести их проверку при наличии следующих признаков:

скрип и посторонние шумы во время нажатия на тормоз;
вибрации в процессе торможения на руле или педали тормоза;
увод автомобиля с траектории движения в процессе торможения;
подклинивание тормозов (автомобиль тормозит рывками);
увеличение хода педали тормоза и уменьшение уровня тормозной жидкости в баке;
снижение эффективности торможения.

Как понять, что состояние тормозного диска приблизилось к критическому

Чтобы определить состояние деталей, необходимо периодически производить их осмотр и проверку.

Нормальная пара диск-колодка выглядит следующим образом: допустимые геометрические параметры, ровная поверхность, отсутствие царапин, задиров и рисок. В таком случае площадь соприкосновения с колодкой является максимальной. Это обеспечивает эффективное торможение. Именно указанные параметры проверяются при осмотре.

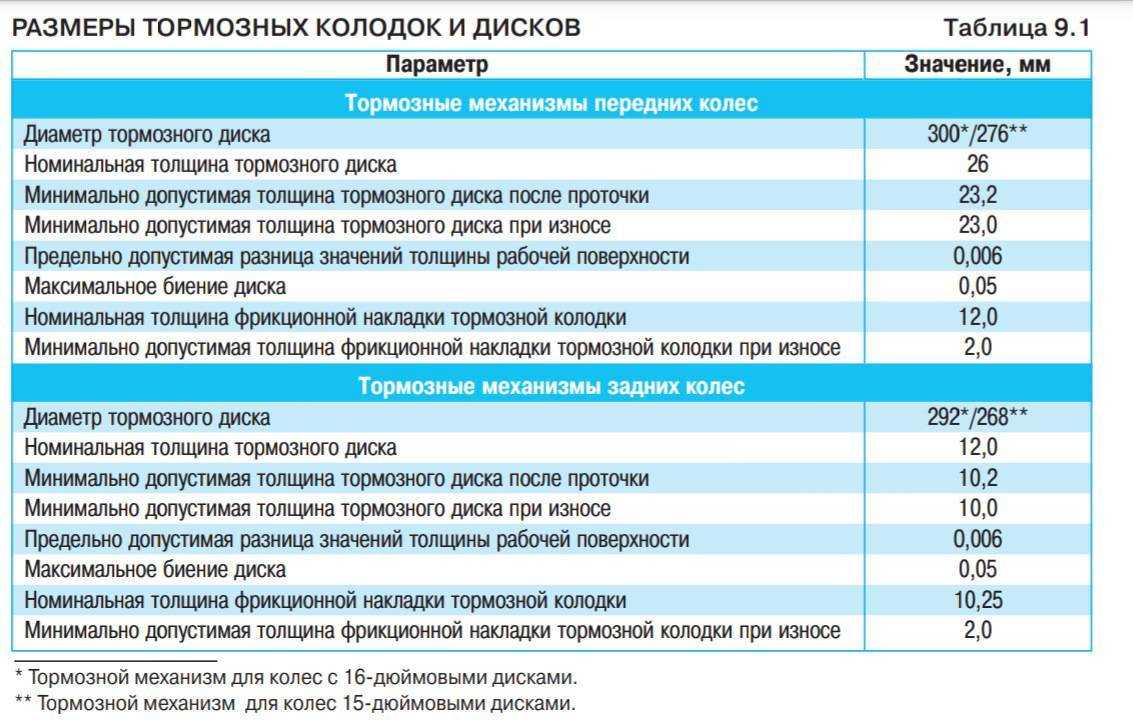

Допустимая минимальная толщина передних тормозных дисков

Изначально, состояние детали можно определить, даже не снимая колес. Достаточно повернуть их так, чтобы была возможность дотянуться до диска рукой, затем необходимо провести пальцами по поверхности к краю. Если на самом краю ощущается небольшой буртик, то имеется износ. Это является поводом для более серьезной диагностики. Если же буртик не чувствуется пальцами, то диск изношен минимально.

Полноценное исследование состояния диска производится при снятом колесе. С помощью измерительных приборов (штангенциркуля или микрометра) измеряется толщина детали, причем в нескольких местах (обычно в пяти точках). Для определения критичности износа, полученный результат измерений сравнивается с величиной минимальной толщины.

Под минимальной толщиной понимается размер, ниже которого эксплуатация будет опасна. Для каждой марки и модели автомобилей, такие величины индивидуальны. Чаще всего, информацию о минимально возможных параметрах, можно найти на торце диска. Иногда, после длительной эксплуатации автомобиля эти цифры найти и рассмотреть проблематично, поэтому применяют таблицы этих величин для конкретных моделей автомобилей. Ниже приведена сравнительная таблица параметров дисков для наиболее распространенных на российском рынке моделей.

Толщина без износа мм.	Минимальная толщина мм.	Допустимый износ мм.
Рено Логан	12	10,6	1,4
Лада Приора	21	17,8	3,2
Хендай Солярис	22	20	2
Киа Рио	22	20	2
Форд Мондео	24	22	2
Фольксваген Тигуан	25	22	3
Рено Дастер	24	21,8	2,2

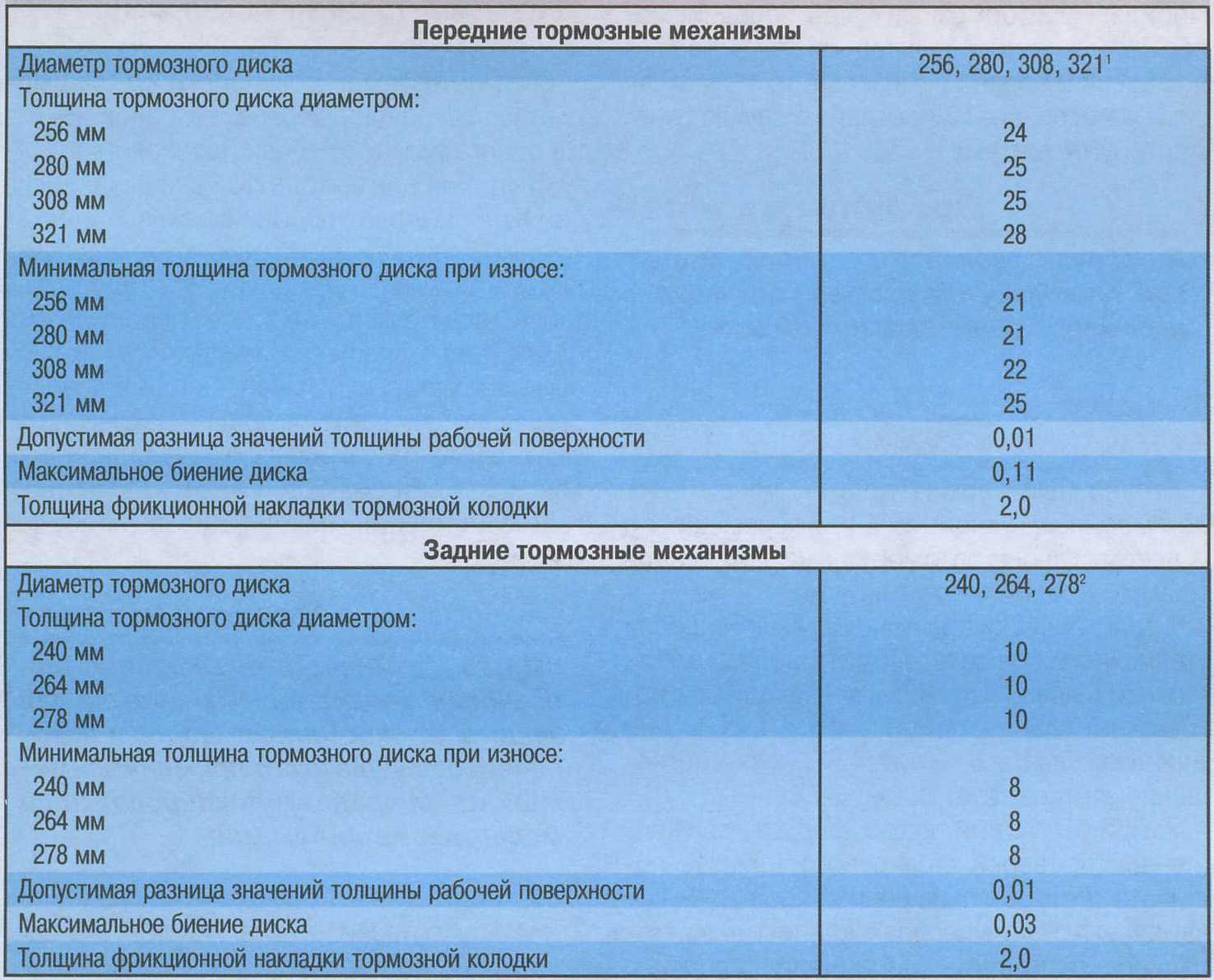

Минимальная толщина заднего тормозного диска

На некоторых автомобилях тормозные диски ставятся и на задней оси. Как правило, они подвергаются меньшим нагрузкам, чем передние, а поэтому имеют меньшие размеры. Для примера ниже приведены параметры тормозных дисков Ниссан Х-трейл.

Толщина переднего без износа	Минимальная толщина переднего	Толщина заднего без износа	Минимальная толщина заднего
Ниссан Х-трейл	26	24	16	14

Если указанная величина меньше, или равна минимальной, то деталь подлежит замене.

Проверка биения

Эта величина важна при определении изношенности. Если геометрия диска нарушена и он искривлен, то появляется биение по оси и торможение будет неравномерным. Биение проверяется специальным прибором во время вращения ступицы колеса.

Другие дефекты

Кроме размерности, поверхность диска проверяется на наличие глубоких рисок, сколов и задиров. Все это уменьшает площадь контакта, что снижает эффективность торможения, а также сильно увеличивают износ колодок.

Дефекты в виде рисок, задиров и биения можно устранить путем проточки поврежденного участка на токарном станке. Но надо учитывать, что после проточки, толщина детали должна быть больше минимальной.

Недопустимы трещины любой длины и ширины. При наличии повреждений деталь следует заменить, даже если износ далек от критического. Диск с трещиной может лопнуть и рассыпаться на части в любой момент, даже во время движения.

Система охлаждения

В ходе осмотра, проверяются вентилирующие каналы (с торца) и отверстия на рабочей поверхности диска (для перфорированных). Они не должны быть забиты грязью или нагаром, иначе это приведет к перегреву.

Виды тормозной жидкости в классе DOT

Главными параметрами тормозной жидкости являются абсорбция влаги и температура кипения. Чем температура кипения выше, тем выше качество жидкости и её цена.

Жидкости класса DOT 3 создаются на основе соединений гликолей. Их производство является недорогим, однако вместе с этим гигроскопичность DOT-3 выше, чем других классов, они накапливают влагу быстрее, что вызывает уменьшение температуры кипения.

Жидкости класса DOT 4 имеют более высокие характеристики, используются в машинах, в которых установлены дисковые тормоза. Основой их являются соединения эфиров и борной кислоты. Последняя целиком нейтрализует водный конденсат. Это вызывает уменьшение объёма влаги в сравнении с жидкостями класса DOT 3, способствуя поддержанию установленной температуры кипения и продлевая срок эксплуатации жидкостей DOT 4.

Класс DOT 4 объединяет тормозные жидкости высокого качества.

Тормозные жидкости DOT 5 производят на силиконовой основе, они не гигроскопичны, не поглощают воду при её попадании в систему тормозов, не образуют с ней смесей, что иногда вызывает накопление влаги в нижней части тормозной системы, а также замерзание этой воды, попадающей в систему, в случае низких температур.

Тормозные жидкости, относящиеся к классу DOT 5.1, по составу сходны с DOT 4, однако в них используются присадки, повышающие температуру кипения, что даёт возможность использовать DOT 5.1 для скоростных авто.

Если в тормозной системе уже есть жидкость DOT 5 (но не DOT 5.1), нельзя в эту же систему доливать DOT 3 либо DOT 4, в противном случае тормозная система придёт в неисправность.

Тормозные жидкости, относящиеся к классу ДОТ 4, могут смешиваться с ДОТ 3. Одинаковые тормозные жидкости могут смешиваться между собой.

Требуется соблюдение правила, предусматривающего, что жидкость более высокого класса может добавляться в жидкость более низкого класса, тогда как обратное смешивание недопустимо. К примеру, когда в машину была залита жидкость DOT 3, допускается доливание жидкостей DOT 3, DOT 4 и DOT 5.1. В результате качества жидкости будут даже улучшены.

Как понять что пора менять тормозные колодки без прямого доступа к ним

Разобравшись, при каком примерно пробеге следует заменить колодки на новые, рассмотрим основные симптомы износа, методами, что не требуют специального инструмента и доступны каждому.

Если у вас установлены легкосплавные диски и дисковые тормоза, то иногда можно наблюдать колодки непосредственно:
Самый простой вариант. Сработает индикатор износа колодок. Бывает электронный и механический. Электронный — это лампочка на приборной панели. Срабатывает от замыкания на датчике, когда дотрет до металла.

Принцип механического индикатора еще проще: при торможении будет слышен характерный свист индикатора.

При отсутствии индикатора вы услышите звуки трения металла об металл при разрушении или истирании фрикционного слоя.

Обратите внимание количество тормозной жидкости. Как правило, ее заливают до верху

При отсутствии утечек, понижение уровня вызвано увеличившимся ходом поршней из-за износа колодок. Критическое падение уровня также имеет оповещение контрольной лампой.
При интенсивном торможении ощущается биение на руле. Обычно возникает из-за деформации самой колодки или тормозного диска. Можно провести тест: разогнавшись километров до 80, провести экстренное торможение (смотрите, чтобы никого не было сзади!) — если возникает биение на педали, увод в сторону, то нужна замена колодок и, весьма вероятно, и дисков.
Возрос тормозной путь до полной остановки, педаль тормоза стала схватывать в конце рабочего хода, появились другие странности в работе тормозной педали.
Появился увод в сторону, возникают заносы на скользком покрытии из-за неравномерного торможения.

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Как проверить тормозную жидкость в автомобиле?

На сервисах применяется тестер тормозной жидкости, его можно приобрести в автомагазине. Необходимо сделать небольшой забор материала, или опустить прибор в расширительный бачок на главном тормозном цилиндре. Он определяет основной показатель качества – температуру кипения. Внешне сложно оценить, сколько влаги находится в «тормозухе». Цвет практически не меняется, замутнение не происходит.

Еще один способ – визуальная проверка тормозной жидкости. Даже если цвет остался прежним, изношенная жидкость мутнеет и в ней появляется взвесь. Это могут быть продукты износа системы или хлопья от присадок, потерявших эффективность. Хорошо иметь небольшое количество свежей тормозной жидкости той же марки для сравнения.

Общая информация

Любой автомобиль приводится в движение при помощи двигателя, а каждый двигатель имеет несколько цилиндров. Но цилиндры есть не только в силовой установке. Они также имеются и в системе торможения. Данная система состоит из двух типов цилиндров:

Главного.
Рабочих.

Поршень главного цилиндра приводится в движение при помощи тормозной педали. Данный поршень создает давление в цилиндре, и это давление при помощи тормозной жидкости передается на поршни рабочих цилиндров. Эти исполнительные устройства установлены на каждом колесе, и с их помощью осуществляется воздействие на тормозные колодки.

Чтобы тормоза были эффективными и надежными, в тормозной системе используется специальная жидкость. Данная жидкость имеет необычный состав, и разительно отличается по своим свойствам от обычной воды. В первую очередь тормозная жидкость от воды отличается тем, что у неё более высокая температура кипения. Эта особенность очень важна, поскольку при интенсивной работе тормозной системы жидкость в ней может довольно сильно нагреваться.

Регулярная диагностика тормозной системы позволяет своевременно выявить снижение или потерю рабочих свойств тормозной жидкости, и после диагностики, как правило, происходит замена жидкости на новую. Какие преимущества даёт замена жидкости в тормозной системе?

Риски и допустимые значения

Прежде чем соглашаться на предложение мастеров, важно убедиться в том, что такая процедура вообще имеет смысл, поскольку иногда поможет только их замена:

Если имеются трещины, сколы в основании, то такие элементы лучше выбросить на свалку. В противном случае тормоза могут просто развалиться во время езды, спровоцировав ДТП.
Очень внимательно нужно подходить к ремонту, когда толщина диска является минимальной, поскольку тонкий металл будет нагреваться быстрее.
После проточки машину рекомендуется эксплуатировать исключительно в щадящем режиме.

Несмотря на описанные выше ограничения, мастерские с токарными станками советуют протачивать тормозные диски практически по любому поводу.

Перед проточкой важно определить толщину этих элементов после работы с ними. Допустимые значения:

Допустимые значения:

для продукции с вентиляцией составляют 0,5-0,6 см;
для разновидностей без вентиляции – 0,8-0,9 см.

Только после предварительных расчетов начинается работа на токарном станке. Такой агрегат самостоятельно вращает ступицу, срезая с помощью резцов, которые движутся от центра к периферии, тонкий слой металла. Чаще всего деталь обрабатывается за два-три таких прохода.

Перед началом проточки мастер должен внимательно обследовать не только состояние самого диска, но и ступичный подшипник. Если у последнего существует люфт, то делать проточку не имеет смысла. После проведения процедуры проверяется величина биения, уровень коррозии, остаточная толщина обрабатываемой детали. Кроме того, требуется заменить старые тормозные колодки.

В результате обработки на станке снимается только верхний слой, но после нескольких жестких торможений этот элемент может опять «повести». Убитый диск в процессе обработки может выявить только специалист очень высокой квалификации.

Когда нужна преждевременная замена

Рассмотрим, когда преждевременная замена срочно необходима:

После покупки подержанной машины, нужно сменить все масла, прочие жидкости и фильтры. Во-первых, предыдущий владелец мог не следить за сроками замены. Во-вторых, перед продажей, в машину никто не вкладывается, то есть не меняются запчасти и прочее. В-третьих, некоторые по незнанию, тормозную жидкость меняют или доливают только внутри самого бачка. Глупо? Может быть, но они считают, что на этом замена завершена. При замене (полной), вы обезопасите себя, от всевозможных отказов, вызванных некачественной (старой, смешанной с непонятно чем) тормозухой. Цвет тормозной жидкости изменился, светло желтый или розовый (нормальный для такого вещества) становится мутно-серым, коричневым или темно-красным. Это обусловлено выпадением в осадок некоторых веществ, означающее одно, ваша жидкость пришла в негодность. Присадки, которые в ней присутствуют изменили свой состав, в результате качество жидкости снизилось. Надо за этим смотреть

Если на это не обращать внимание, тогда происходит разбухание и разрушение резиновых элементов системы. Происходит постепенное повреждение поршней, которые работают внутри тормозного цилиндра (это царапины и задиры на зеркале)

Изменилась консистенция ТЖ. Об изменении свойств сигнализирует консистенция вещества. На глаз это не заметно, однако сейчас есть приборы для её проверки, специальные тестеры. Состоит прибор из коробочки с зондом, этот зонд опускают в бачок. Он нагревается и определяет температуру закипания ТЖ. Затем на экранчике прибора высветится вердикт «Норма» — замена не нужна, «Срочно заменить» — значит состав уже содержит недопустимое количество воды, правильно будет в автомобиле выполнить замену немедленно, и «Желательно заменить» — тогда замена на подходе, но еще не крайняя степень опасности, можно ехать и приобретать жидкость на замену.

Занимает такая проверка не более минуты, а точность измерений около 97%. Приобретается прибор в любых автомагазинах, и по доступным для каждого ценам.

Вот и все премудрости, друзья. Надеюсь, вы поняли, нужно ли менять тормозуху, и как часто. Помните, исправные тормоза – ваша безопасность, пренебрегать которой не стоит. Подпишитесь на блог, кто еще этого не сделал, скиньте ссылку друзьям, им эти знания лишними не будут. До встречи на страницах сайта.

Как заменить тормозную жидкость

Процесс замены тормозной жидкости не такой сложный, поэтому при желании, с ним можно справиться самостоятельно. Процедуру лучше выполнять на эстакаде или можно обойтись поддомкрачиванием колес.

Для замены тормозной жидкости потребуется:

1-2 литра новой тормозной жидкости
Силиконовый шланг (можно приобрести в аптеке, от капельницы)
Гаечный ключ
Емкость для сбора отработанной жидкости
Большой шприц (желательно, но не обязательно)

Если используются домкраты, то с автомобиля сначала демонтируют задние колеса. Со штуцеров тормозных колесных цилиндров нужно снять колпачки, в дальнейшем на каждый из штуцеров по очереди надевать силиконовый шланг.

Если имеется шприц, то откручиваем крышку бачка с тормозной жидкостью, подносим к нему шприц и пробуем откачать в него как можно больше старой тормозной жидкости. Это делается просто для того, чтобы меньше старой жидкости сливалось через тормозные цилиндры — иными словами, это помогает сделать данную процедуру чуть быстрее.

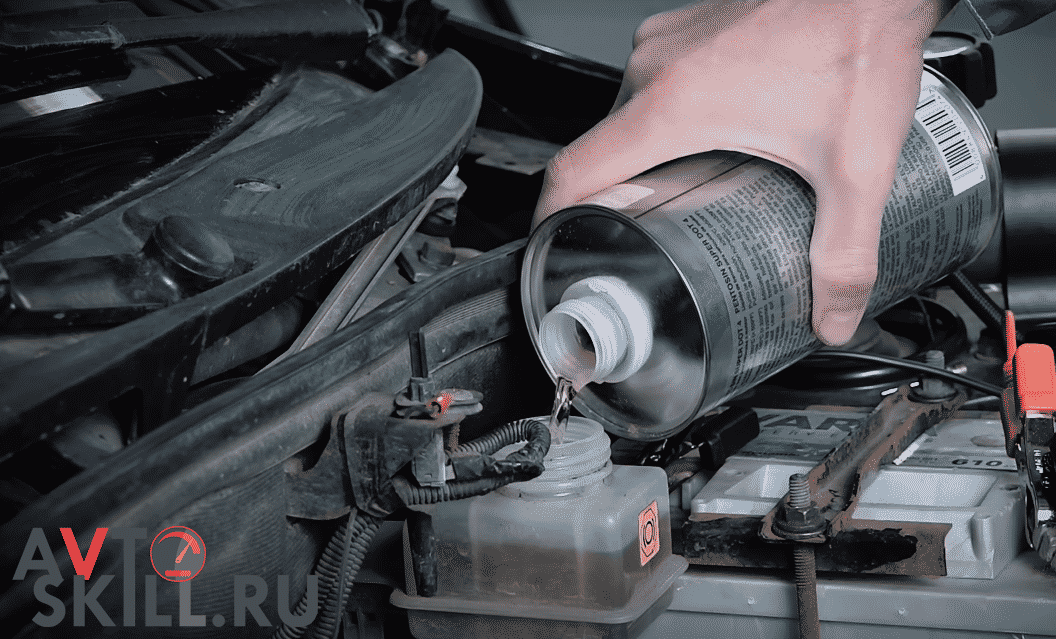

Далее заливаем в бачок новую чистую жидкость и закрываем его крышкой.

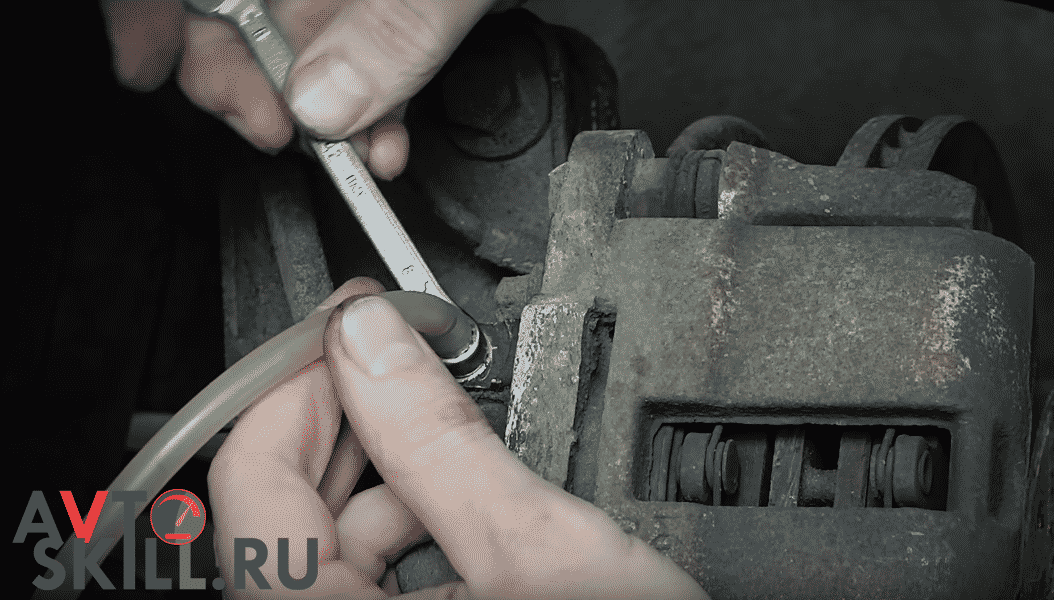

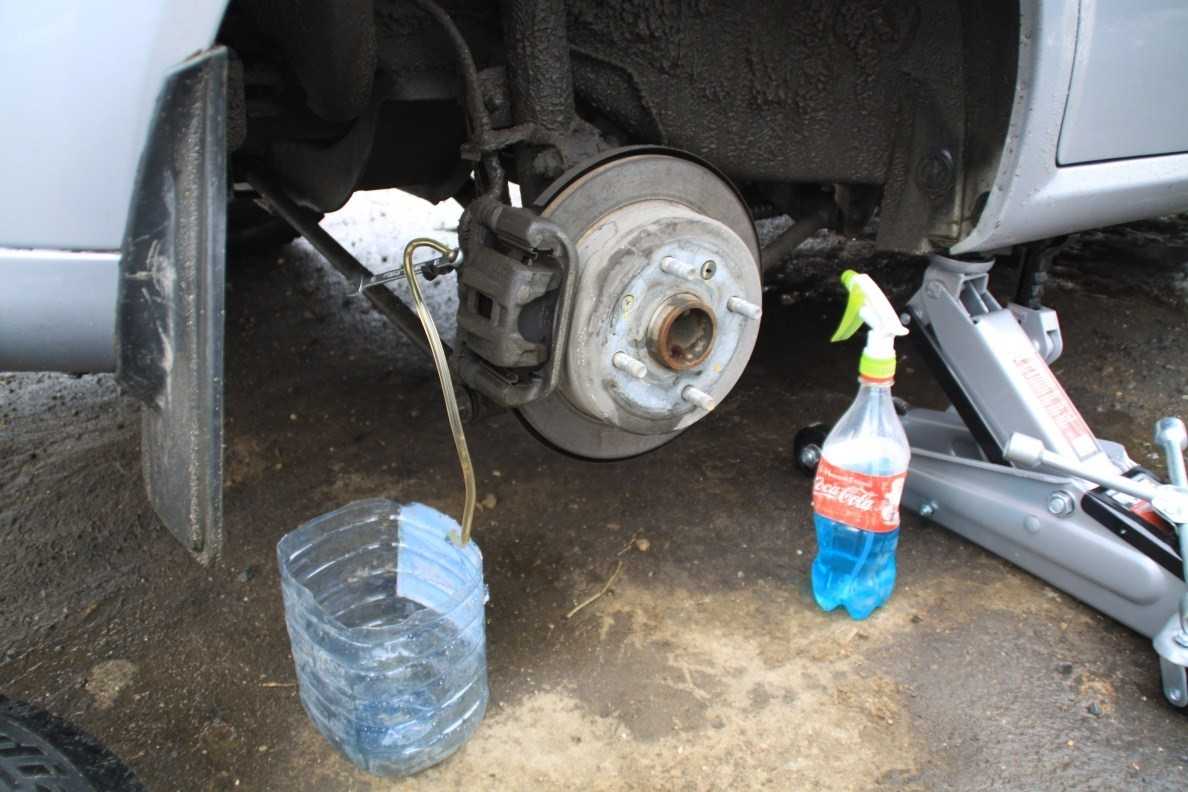

Теперь необходимо прокачивать тормозную систему. Устанавливаем к штуцеру колесного цилиндра гаечный ключ и сверху надеваем силиконовую трубочку для слива жидкости. Помощнику (желательно делать это с ним) необходимо нажимать на педали тормоза — примерно по 4-5 нажатий. В это время необходимо повернуть гаечный ключ, чтобы жидкость потекла по шлангу в приготовленную емкость доя сбора старой жидкости.

При этом важно следить, чтобы уровень жидкости в бачке не опустился ниже минимума, иначе в системе может получиться завоздушивание. При необходимости подливается новая жидкость в бачок

Если по шлангу пошла уже чистая тормозная жидкость, то с данным колесом закончить эту процедуру. Снять силиконовый шланг со штуцера и хорошо его закрутить. Процедура повторяется со всеми колесами поочередно.

При собственноручной процедуре замены тормозной жидкости очень важно соблюдать меры предосторожности, так как она ядовита для человека. При попадании жидкости в глаза, их необходимо срочно промыть или обратиться к врачу

Подробнее о том, как самостоятельно слить тормозную жидкость смотрите в полезном видео:

Для того, чтобы автомобиль служил Вам долгие годы, не забывайте следить за его состоянием. Профилактическая замена тормозной жидкости может уберечь Вас от дополнительных затрат и других неприятностей. Не забывайте контролировать ее уровень и качество. Удачной Вам дороги.

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.

Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

передние – через 10 – 15 тыс. км
задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

передние – через 15 – 20 тыс. км
задние — через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Минимальная толщина износа тормозного диска
