Система охлаждения двигателя: устройство, типы и принцип работы

Сколько стоят охлаждающие жидкости?

Стоимость антифризов бюджетной ценовой категории.

Антифриз	Цена за 1 л, руб
Зеленый или красный Starex	70
Тосол ОЖ-40 Север	70
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Антифризы среднего ценового диапазона.

Антифриз	Цена за 1 л, руб
Красный G-12+ Premium Sintec	170
Красный G-12+ Glysantin	200
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Антифризы высокого ценового диапазона.

Антифриз	Цена за 1 л, руб
Красный антифриз Inugel Optimal Motul	420
Оригинальные антифризы Honda или Volvo (или любого другого концерна)	550
Розовый Toyota Super Longlife	1150
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Что собой представляют антифризы

Сегодня большинство антифризов делаются на основе этиленгликоля и делятся на три класса G11 – G13. В СССР в качестве охлаждающего раствора использовалась жидкость, которая получила название «Тосол».

В последнее время появились жидкости на основе пропиленгликоля. Это более дорогие антифризы, так как они имеют более высокие эксплуатационные свойства.

Конечно, самым главным свойством охлаждающего раствора является его возможность не замерзать при низких температурах, но это не единственная его функция, другой не менее важной функцией является смазка узлов системы охлаждения и предотвращения их коррозии. Именно, для выполнения функций смазки и недопущения коррозии в состав антифризов входит широкий набор присадок, которые имеют, далеко не вечный срок службы

Именно, для выполнения функций смазки и недопущения коррозии в состав антифризов входит широкий набор присадок, которые имеют, далеко не вечный срок службы.

И для того, чтобы охлаждающие растворы, не теряли этих свойств эти растворы нужно периодически менять.

Назначение

Антифриз — это общее название для особых жидкостей, используемых в системе охлаждения двигателя. Циркулируя по системе охлаждения, ОЖ поглощает тепло и выводит его в радиатор, откуда излишки тепла выходят наружу. Все современные антифризы представляют собой смесь воды и этиленгликоля. За счет наличия в составе этиленгликоля, охлаждающая жидкость имеет высокую теплоемкость и не замерзает при температурах вплоть до -60 градусов Цельсия. В состав антифриза также входят смазывающие и антикоррозионные присадки.

Стоит отметить, что тосол является всё тем же антифризом. Название «ТОСОЛ» относится к торговой марке антифриза в СССР.

Принцип действия

Во время работы он омывает двигатель и забирает его тепло на себя. Мотор, как следствие, охлаждается. Нагретый антифриз поступает в радиатор охлаждения и отдает тепло ему. Остыв, он возвращается на второй круг. Пластины радиатора, в свою очередь, тоже быстро охлаждаются.

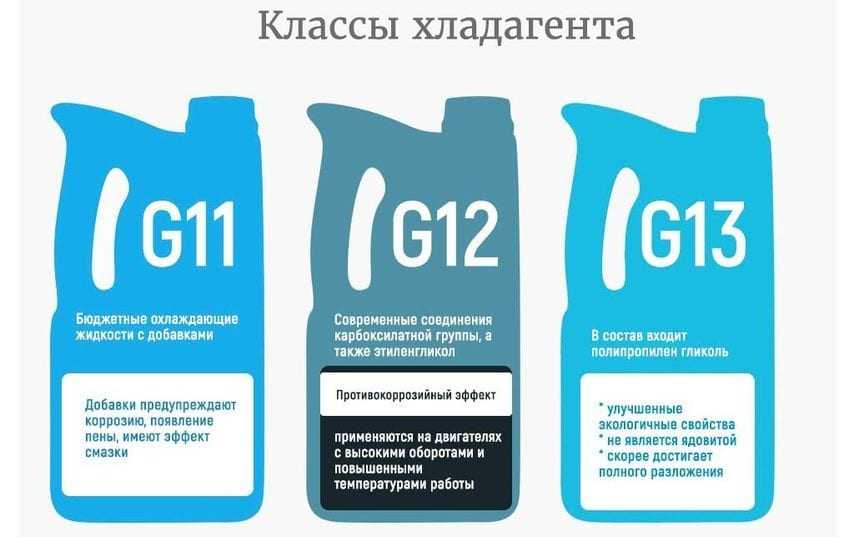

Типы и отличия охлаждающих жидкостей

На сегодня существует три типа охлаждающей жидкости, каждая из которых отличается характеристиками, цветом, сроком службы и составом:

• G11 – традиционный антифриз, который широко используется в отечественных авто, а также иномарках, где двигатель рассчитан на невысокие нагрузки, а его рабочая температура едва превышает 90 градусов. В составе G11 предусмотрены силикаты и другие вещества в виде неорганических присадок. Их особенность в том, что такой антифриз обеспечивает плотную пленку на поверхности деталей охлаждения, защищающую от коррозии. При несвоевременной замене ОЖ пленка теряет свойства, превращается в осадок, который снижает пропускную способность системы, забивая каналы. Рекомендуется менять охлаждающую жидкость каждые 2 года или каждые 70 000 км, этот же регламент касается и марки “ТОСОЛ” обладающей близкими свойствами;
• G12 – так именуется охлаждающая жидкость, которая производится по технологии органических кислот (карбоновых). Отличается такой антифриз лучшей теплопроводностью, однако не обеспечивает защитную пленку, подобную G11. Здесь ингибиторы коррозии работают точечно, при возникновения таковой, они направляются в очаги, предотвращая распространение ржавчины. Со временем охлаждающие и антикоррозийные свойства теряются, соответственно жидкость меняет цвет, поэтому установлен регламент использования G12 не более 5 лет или 25 00 000 км. Регламент также относится к гиридным антифризам (G12)+ и карбоксилатным (G12++);
• G13 – последнее поколение в мире охлаждающих жидкостей, именуемый как лобридный. Отличается от остальных марок антифриза тем, что основа состава здесь пропиленгликоль (у остальных этиленгликоль). Это значит что G13 более экологичен и качественный. Главные достоинства такой жидкости – способность удерживать рабочую температуру высоконагруженных современных двигателей, при этом срок службы варьируется от 5 до 10 лет, даже считается “вечным” – на весь срок службы.

Как доливать хладагент

Иногда нужно просто добавить охлаждающую жидкость

При этом очень важно использовать ОЖ с одинаковым составом, желательно одного производителя. Лучше всего это делать на холодном или слегка остывшем двигателе

Следует открыть крышки системы, а затем заполнить радиатор почти до отказа.

Если уровень тосола был слишком низким и в устройстве образовались воздушные карманы, необходимо дать двигателю поработать несколько минут с открытыми крышками, чтобы стравить избыточное давление.

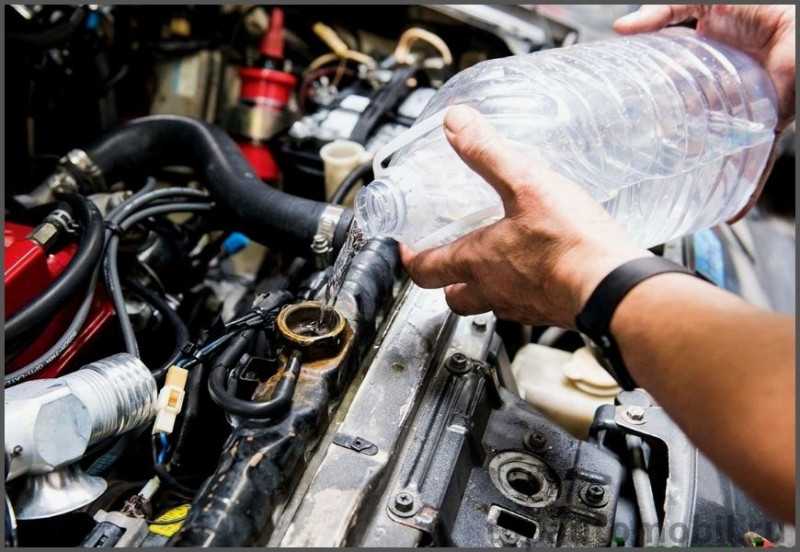

Летом в антифриз можно добавлять дистиллированную воду. Обычную воду добавлять не рекомендуется. Если этого не избежать, потребуется в ближайшее время промыть систему и залить новую смесь.

Основные правила по доливке антифриза

Смешивание различных хладагентов недопустимо в большинстве случаев, так как на выходе смешенный коктейль может выпасть в осадок, который сам по себе не исчезнет, а начнет методично закоксовывать тонкие трубки радиатора и прочие нежные детали системы охлаждения.

Стоит заливать только рекомендованные к использованию продукты, одобренные производителем автомобиля, и добавлять только тот же компонент, который заполняет уже существующую СОД на его основе.

Вопрос о том, как ведет себя антифриз при доливке простой воды, можно оставить открытым. Концентраты этих веществ дают отличные показатели с водой в определенных допустимых пропорциях, если в нее заливать дистиллированную воду, а не состав из хлора, натрия, магния и калия, который часто течет из водопроводного крана.

Цвет ОЖ никак не влияет на ее состав: зеленая, синяя и красная смеси могут быть совместимы друг с другом, когда один и тот же цвет, например, желтый, может иметь совершенно разную структуру, присадки и основу.

Как часто доливать антифриз зимой

Автопроизводители рекомендуют полностью менять рабочую жидкость каждые 2 года. Если же часто приходится доливать антифриз из-за его ухода, следует обратиться к специалистам для диагностики наличия течи в системе охлаждения.

Можно ли долить антифриз другого производителя

Продукты разных классов не рекомендуется сочетать друг с другом из-за существенных отличий физико-химических свойств. Жидкости можно смешивать только при условии, что они изготовлены по одним и тем же стандартам. О том, как смешивать антифриз разных марок, можно узнать из таблицы совместимости:

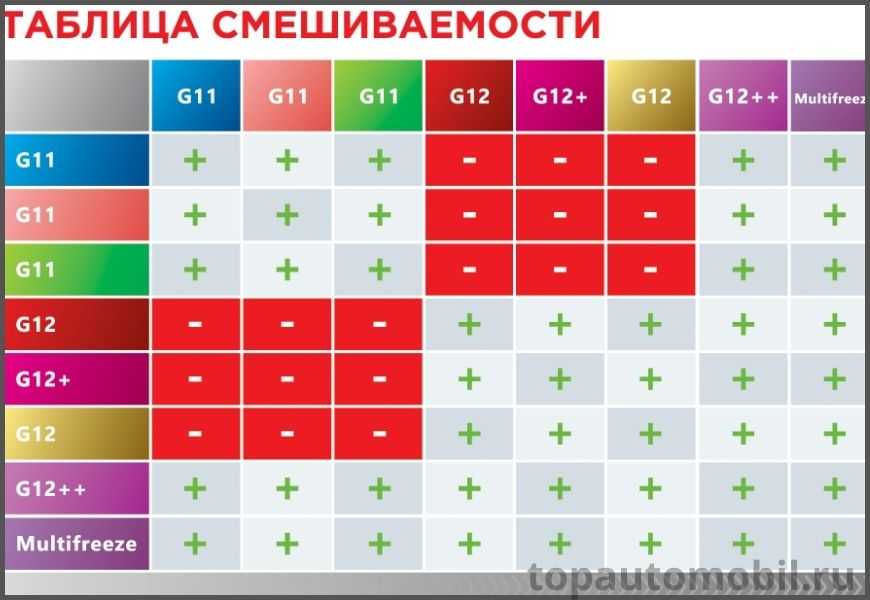

Из представленной схемы следует, что совмещение ОЖ классов G11 и G12 (за исключением универсального состава G12++) крайне нежелательно. Чтобы не допускать неприятных последствий, стоит сохранять емкости от используемых антифризов, на которых имеется маркировка.

Если возникнет необходимость в доливке ОЖ, можно ознакомиться с этикеткой состава, который в данный момент используется в системе, и подобрать совместимую жидкость.

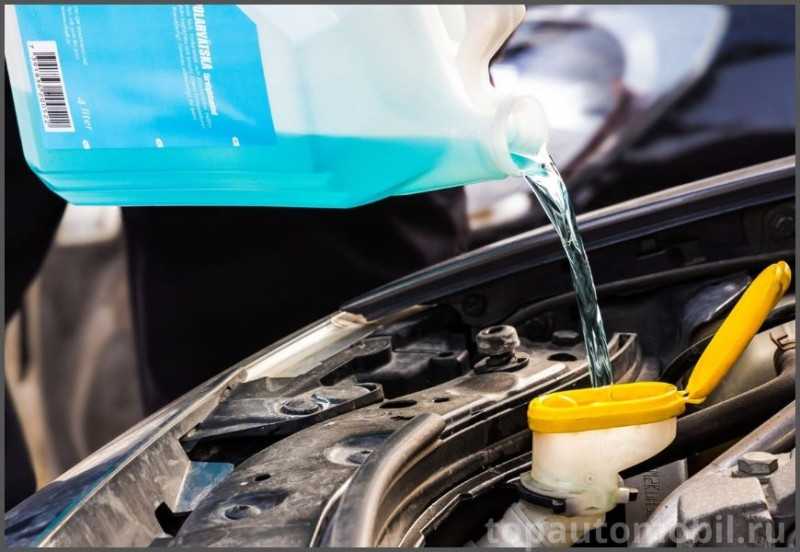

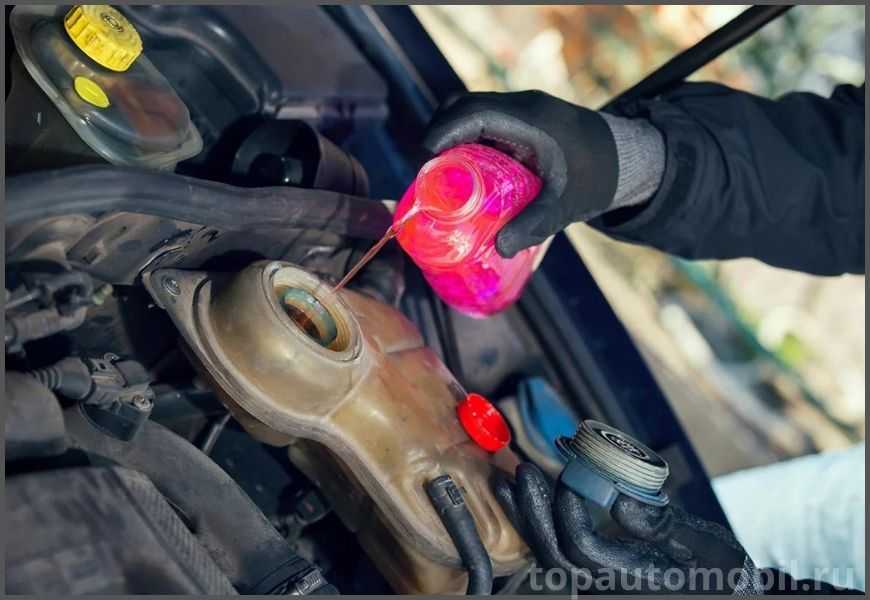

Как правильно добавлять антифриз в радиатор или в расширительный бачок

Если конструкция разборная, то охлаждающую жидкость можно доливать прямо в радиатор. Но чаще в горловину его залить не получится из-за особенностей конструкции, в этом случае следует использовать расширительный бачок

Он расположен вблизи омывательного – важно не перепутать

Все герметично, но антифриз выдавило через горловину

Выдавливание ОЖ не всегда связано с брешами в двигателе. Вот некоторые из причин:

• в мотор залита недоброкачественная жидкость — подделка. Некоторые смеси способны проникать сквозь микроскопические неплотности, через которые не пройдет ни антифриз, ни простая вода;
• gроизошел перегрев двигателя, жидкость вскипела в рубашке блока, что привело к выбросу охлаждающей жидкости в бачок расширения;

Причиной перегрева могли стать:

• неисправный термостат. Если прибор остается в закрытом положении, антифриз не идет в радиатор, перегревается и закипает в блоке;
• не включается вентилятор;
• засорение радиатора как внутреннее, так и наружное;
• воздушная пробка. В контурах охлаждения есть зоны, в которых воздух остается запертым. Он не имеет выхода в атмосферу и не дает места охлаждающей жидкости. В инструкции по эксплуатации автомобиля описан процесс устранения воздушного пузыря. Конструкция может иметь специальную пробку для удаления воздуха. В других случаях рекомендуется отсоединить какой-либо шланг. Способ зависит от конкретного устройства автомобиля. Перед заполнением контуров необходимо ознакомиться с рабочей документацией.

Воздушное охлаждение двигателя: принцип работы, преимущества и недостатки

Назначение

В процессе работы ДВС температуры в камере сгорания могут достигать 2000 градусов. Если не будет надежной системы охлаждения, повысится расход масла и горючего. Перегрев приведет к быстрому износу и поломке двигателя.

Если мотор не будет достаточно прогреваться, это также будет на нем негативно сказываться. Если наблюдается переохлаждение, это грозит снижением мощности, интенсивным износу, повышенным расходом горючего.

Более того, в большинстве современных автомобилей, кроме основных задач, данная система выполняет и второстепенные функции. Первым делом это обеспечение работы отопителя. Также система призвана охлаждать не только сам двигатель, но и масло, жидкость в автоматической коробке передач. Иногда она действует и на дроссельный узел вместе с впускным коллектором.

В современной системе (будь то жидкостное или воздушное охлаждение двигателя) рассеивается до 35 процентов тепла, произведенного в результате горения топливо-воздушной смеси.

Устройство и принцип действия

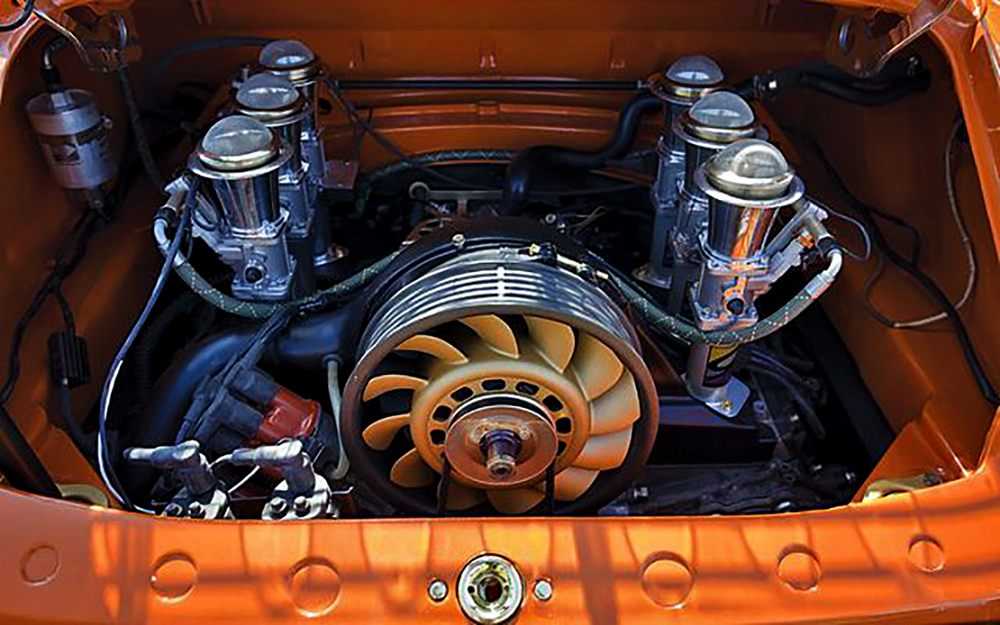

В воздушной системе самым главным является воздушный поток. При помощи воздуха тепло отводится от камер сгорания, ГБЦ, масляных радиаторов. Система представляет собой вентилятор, охладительные ребра в цилиндрах и на ГБЦ. Также в устройстве имеется съемный кожух, дефлекторы и решение для контроля за работой системы. Вентилятор системы охлаждения двигателя оснащен сеткой для защиты лопастей от попадания посторонних предметов.

Дополнительные ребра позволяют увеличить площадь поверхности, которая контактирует с воздухом. За счет этого воздушное охлаждение двигателя эффективно справляется со своей задачей.

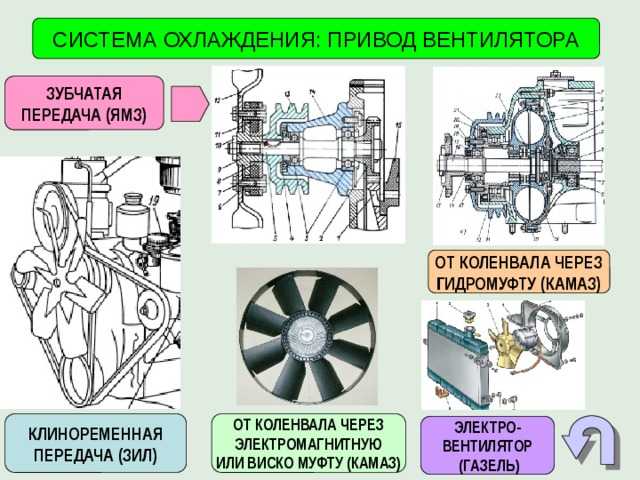

Поток воздуха при работе двигателя в принудительном порядке подается к мотору при помощи лопастей вентилятора – они преимущественно изготовлены из алюминия. Не нужно объяснять, наверное, почему включается вентилятора охлаждения на холодном двигателе. Воздушный поток проходит между ребрами, а затем равномерно разделяется за счет дефлекторов и проходит через все горячие детали двигателя. Таким образом, мотор не нагревается чрезмерно.

Вентилятор подает в систему охлаждения поток воздуха объемом 30 кубических метров в минуту. Этого достаточно для обеспечения нормальной работы мотора с невысокой мощностью и небольшим объемом.

Причины уменьшения уровня охлаждающей жидкости

Может быть множество причин, по которым уходит охлаждающая жидкость. Это повреждение соединения патрубков, повреждение радиатора, а также потеря герметичности рубашки охлаждения двигателя. В последнем случае антифриз может попадать в масло или же в камеру сгорания, в итоге автовладельца ожидает серьезный и дорогостоящий ремонт.

Если же отмечается повреждение патрубков и радиаторов, то в подобном случае можно попытаться заварить имеющиеся повреждения, несколько уменьшив тем самым расходы на ремонт автомобиля. Оставлять на потом решение имеющихся проблем с двигателем всё же не стоит, как только вы заметили, что мотор начинает быстро терять охлаждающую жидкость следует как можно скорее доставить машину в сервис и выполнить её ремонт.

Подведём итоги

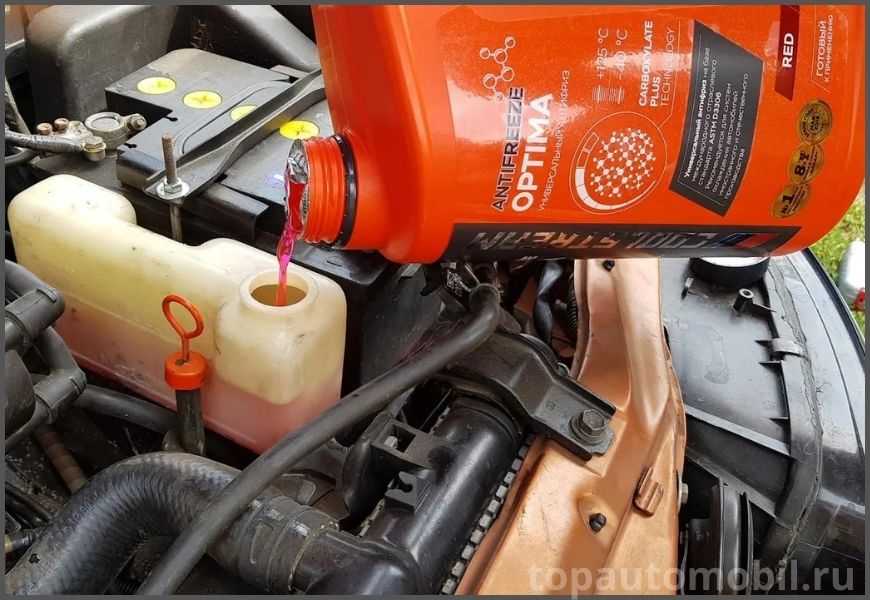

Если требуется залить антифриз в расширительный бачок, то нужно помнить, что такая работа выполняется исключительно на холодном двигателе. Также в обязательном порядке подбирается марка антифриза, которая должна бать аналогична залитой в мотор охлаждающей жидкости и рекомендована автопроизводителем. Помните также о том, что если в вашем двигателе автомобиля начинает быстро падать уровень охлаждающей жидкости, то необходимо выполнять соответствующую диагностику и определять причину имеющихся проблем.

04.10.2020

Виды систем охлаждения двигателя в автомобиле

На сегодняшний день самыми распространенными являются следующие типы охлаждения:

• воздушная;
• жидкостная.

Рассмотрим их особенности, преимущества и недостатки.

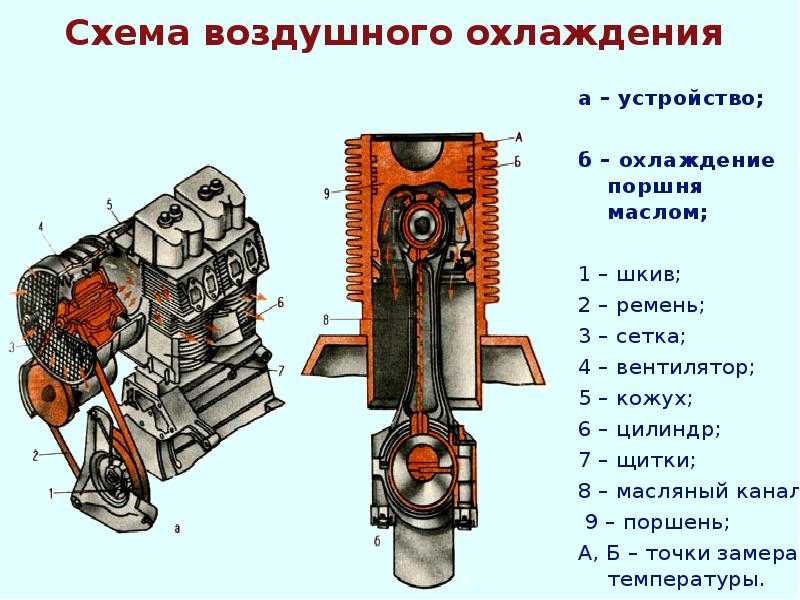

Воздушное охлаждение

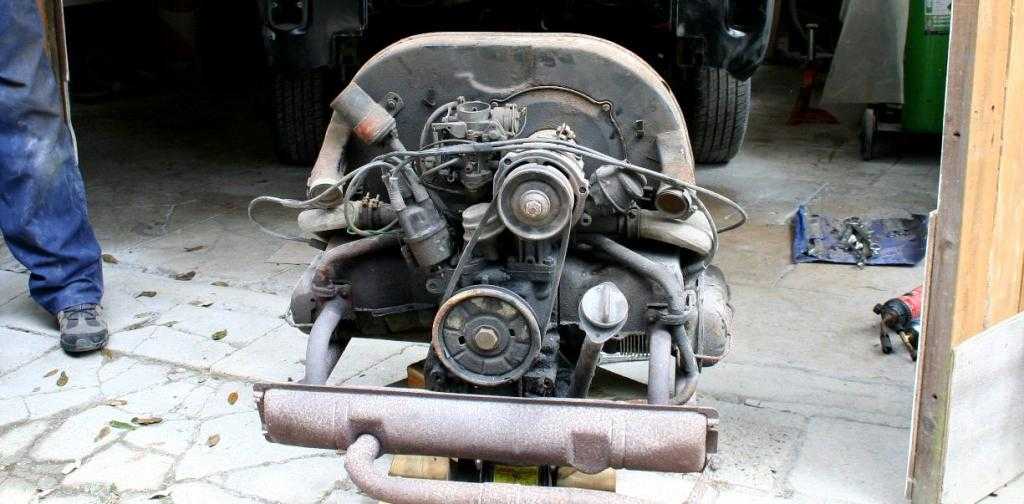

Воздушная система встречается крайне редко. Это обусловлено спецификой этого вида охлаждения и меньшей эффективностью по сравнению с жидкостной. Ее можно встретить на старых моделях ЗАЗ, малолитражных автомобилях ОКА, а также грузовых машинах чешского производства Tatra. Кроме того, она применяется на подавляющем большинстве мопедов, мотороллеров и мотоциклов.

Конструкция несколько отличается от жидкостной. В ней отсутствует радиатор. Вместо него имеется специальная рубашка цилиндроблока, снабженная направляющими ребрами. Они обеспечивают максимально эффективное омывание цилиндров воздухом. Его нагнетает вентилятор. Чтобы потоки воздуха не рассеивались и имели постоянную силу, цилиндры скрыты специальным кожухом.

Таким образом, в воздушной системе цилиндроблок охлаждается воздухом без посредничества жидкости.

К достоинствам этого типа охлаждения можно отнести:

• простоту конструкции (и, как следствие, техобслуживания);
• малый вес;
• надежность.

Однако она имеет и недостатки:

• меньшую эффективность по сравнению с жидкостной;
• высокий уровень шума при запущенном двигателе;
• невозможность использования тепла мотора для обогрева авто;
• большую потерю мощности, которая уходит на вращение вентилятора;
• чувствительность к перепадам температуры окружающей среды (в мороз запустить мотор гораздо сложнее).

Как можно заметить, минусы в данном случае перевешивают плюсы. Это и обусловило столь малое распространение охлаждения двигателя внутреннего сгорания этой разновидности.

Жидкостное охлаждение

Устройство и принцип действия жидкостной охладительной системы ДВС более подробно описаны выше. Здесь стоит сказать о ее преимуществах и недостатках.

К числу плюсов можно отнести следующие:

• легкий пуск в мороз;
• равномерное охлаждение;
• возможность использование блочной конструкции цилиндровой группы, которая делает компоновку мотора более простой;
• малый уровень шума при работе ДВС;
• отсутствие механической нагрузки в деталях узла;
• меньшая потеря мощности.

А это – недостатки подобного типа систем:

• более сложная конструкция (а значит, и техническое обслуживание);
• необходимость периодической смены жидкости;
• возможность подтекания или замерзания охладителя, которые нарушают общую работу системы;
• увеличенный коррозийный износ, возникающий вследствие постоянного контакта металлических элементов конструкции с жидкостью.

системы охлаждения авто

Как заливать антифриз в систему: пошаговая инструкция

Шаг 1: Приобретите подходящую жидкость, предварительно подобрав ее характеристики из руководства по эксплуатации к автомобилю и выбрав нужного производителя.

Шаг 2: Запустите двигатель и оставьте его работать в холостом режиме около 10 минут. Затем включите автомобильный обогреватель на полную мощность и заглушите мотор.

Шаг 3: Полностью слейте из системы охлаждения весь имеющийся антифриз или тосол. Чтобы помочь жидкости вытечь из всех уголков, установите автомобиль под наклоном, приподняв заднюю часть. Далее, перед тем как залить свежую ОЖ, стравите излишнее давление из системы, повернув крышку расширительного бачка. Некоторые модели требуют поворачивать сразу две пробки либо только одну на самом радиаторе. После остывания жидкости и пробки последнюю можно полностью открутить, не опасаясь обжечься. Таким же образом открывается сливное отверстие снизу радиатора. Заранее под это отверстие подставьте емкость для слива жидкости и ее последующей утилизации.

Шаг 4: После полного удаления антифриза следует промыть систему охлаждения, если заливать вы будете хладагент другой марки, а также при отсутствии профилактики системы в течение долго времени. Следы коррозии и накипи превосходно удаляются дистиллированной водой. Если же накопилось приличное количество грязи, нужно применять специальные промывочные составы для СО.

В процессе промывания заливают жидкость и закрывают краны. Необходимо производить данные действия исключительно на холодном двигателе. При использовании воды эта процедура повторяется дважды или трижды. Далее все открытые пробки закручиваются, и запускается процесс очистки на требуемое время (либо на 10-15 минут). С целью экономии, если система сильно загрязнена, первое промывание допускается выполнять напором обычной воды. Повторную промывку выполняют уже дистиллированной водой либо специальным средством. Как правило, для полной очистки хватает трех повторений

Важно во время промывания проверить имеющиеся в системе патрубки, прокладки и штуцеры — возможно, они износились и требуют замены.

Шаг 5: Когда система полностью очищена, можно заливать свежий, заранее купленный хладагент.

Можно залить антифриз в радиатор напрямую через горловину, если конструкция агрегата разборная. Но в большинстве случаев для этого используется расширительный бачок

Важно не спутать его с похожим бачком омывателя, который обычно расположен рядом.

Жидкость заливайте не спеша, но и не останавливаясь в процессе, во избежание попадания в систему воздуха, который в противном случае придется долго выкачивать.

Во время заливки хладагента следите за его уровнем.

• На радиаторе для этого имеется нижняя метка.
• Максимальное количество определяется по сливному бачку. Во время работы антифриз будет распространяться по всей системе, и в бачке его объем уменьшится.

Шаг 6: На завершающем этапе нужно выкачать из системы остатки воздуха. Для этого используется специальный кран, представляющий собой винт и находящийся на блоке цилиндров ДВС. Откройте кран и ждите, пока весь воздух не выйдет и не появятся капли охлаждающей жидкости. После этого винт можно туго затянуть.

Далее заведите мотор и дайте ему поработать, поддержав работу через 5 минут подгазовкой. Затем заглушите двигатель и, вновь подождав некоторое время, проверьте уровень хладагента в расширительном бачке. При необходимости долейте его до нужной отметки. Подобную проверку затем нужно проводить каждый день, чтобы выявить возможные дефекты в системе охлаждения, которые до замены могли быть не замечены.

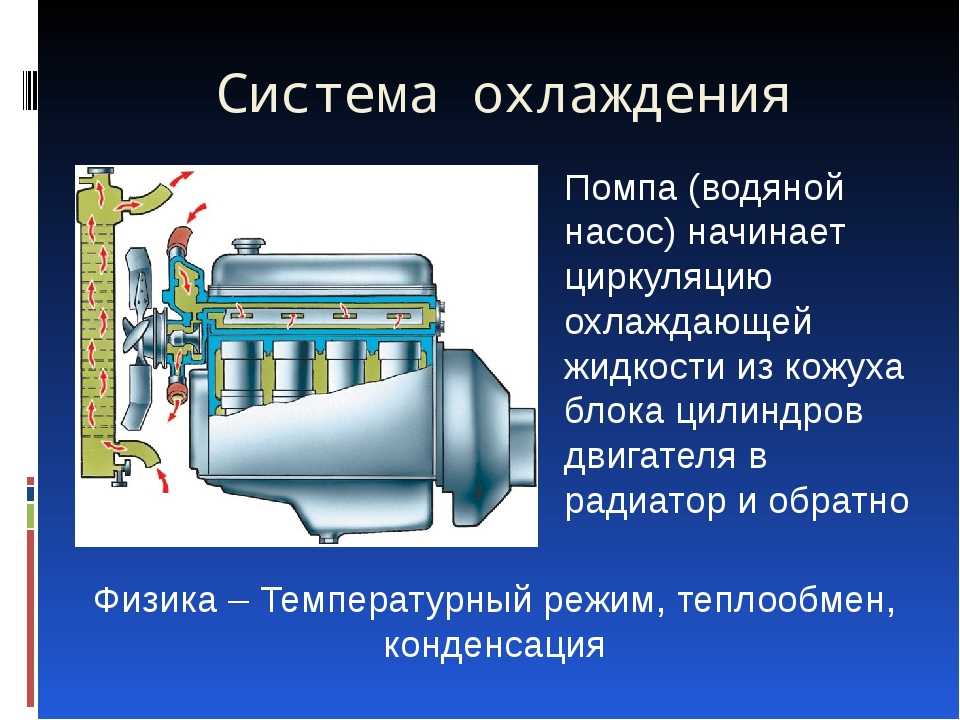

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

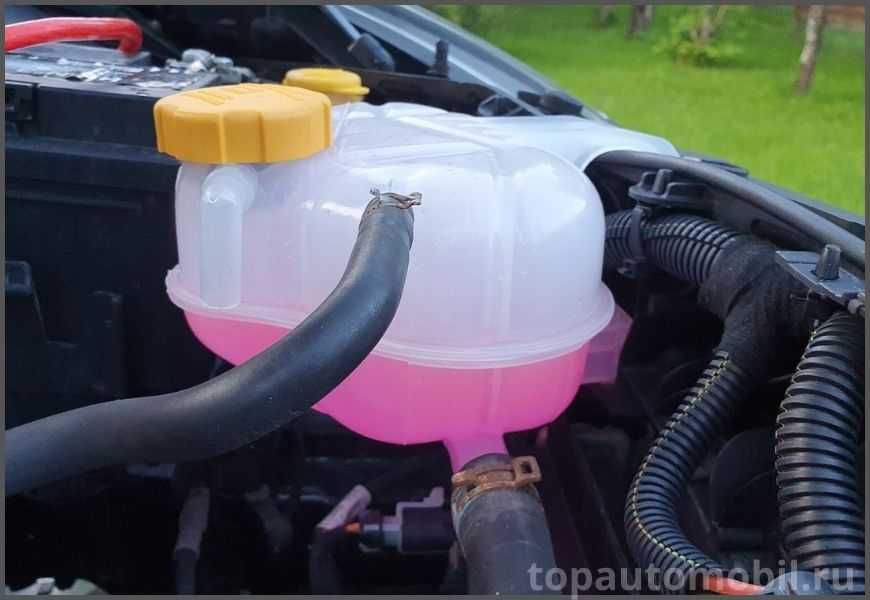

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Пошаговая инструкция по замене антифриза

• Купить желаемый качественный антифриз (смотреть характеристики и показания в инструкции по эксплуатации автомобиля, сравнивая с этикеткой производителя).
• Завести автомобиль и дать ему поработать без нагрузок 10 минут, затем перевести или отрегулировать отопитель салона в максимальное положение, то есть включить печку на максимум. После этого выключить двигатель.
• Слить старый охладитель со всего механизма охлаждения.
• Промыть систему.
• Залить антифриз. После очистки устройства заливается свежий рабочий тосол, который был приобретен ранее.
• Когда закачка охладителя завершена, следует стравить воздух из системы.

Промывка системы

После того, как вся ОЖ слита полностью, неоходимо осуществить промывку системы охлаждения. Она делается только при переходе на новые марки антифриза или же в том случае, когда долго не проходила профилактику. Дистиллированная вода отлично смывает коррозийный налет, убирает накипь. Если же грязь застарелая, то следует воспользоваться специальными промывками для механизма охлаждения.

Если принято решение использовать обычную воду, то процедуру эту придется повторить два или три раза. Залить промывку, закрыть краны, сделать эту операцию только на холодный двигатель. Затем закрыть все пробки и запустить на 10 — 15 минут промывку (или как указанно в инструкции) для очистки системы. После чего выполнить первых два действия в том же порядке, что и при сливе отработанного антифриза.

В целях экономии первую промывку очень грязного устройства можно проводить под напором обычной воды, а уже потом использовать спецсредства или дистиллированную воду.

В среднем трех очередей на мытье вполне хватает для того, что бы СОД стала, как новая. В это время стоит проверить все прокладки, штуцеры и патрубки на предмет износа и заменить их при необходимости.

Залив антифриза

Заливать жидкость следует без спешки, но и без остановок, которые могут вызвать попадание воздуха в систему, потом придется долго прокачивать. Заливается она в горловину радиатора (только для разборных моделей), а в основном в расширительный бачок. Стоит внимательно выполнять эти действия и не перепутать расширительный бачок с омывательным, расположены они, как правило рядом, и очень похожи друг на друга.

Так же необходимо следить за уровнем охладителя при заливе:

• для радиатора — это нижняя отметка (риска);
• для сливного бочка — максимум, так как смесь потом будет расходится по всем уголкам механизма охлаждения и объем ее в бачке уменьшится.

Делается это посредством крана — винта, расположенного на блоке цилиндров двигателя. Как только появятся первые капли — это будет сигналом к тому, что весь воздух ушел, и кран можно опять завернуть до упора.

После этой процедуры необходимо вновь завести двигатель машины и дать ему поработать, допуская через пять минут после старта подгазовку. Потом заглушить авто, подождать несколько минут и проверить уровень ОЖ в расширительном бачке. При необходимости произвести долив до нормы. После полной замены антифриз стоит проверять на протяжении недели ежедневно, так как именно в это время могут быть выявлены скрытые неполадки в системе, которые ранее были незаметны.

ПРОМЫВКА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Промывка системы охлаждения двигателя — процесс, которым очень многие водители нередко пренебрегают, что рано или поздно может вызвать фатальные последствия.

Производить подобные работы рекомендуется одновременно с заменой охлаждающей жидкости

Принимая во внимание модель автомобиля и его марку, делать это необходимо от 1-го раза в календарный год до одного раза в три года

Признаки того, что систему охлаждения пора промывать

1. Если стрелка указателя температуры находится не в середине, а стремится к красной зоне во время движения;
2. В салоне холодно, печка отопления не дает достаточную температуру;
3. Вентилятор радиатора включается слишком часто

Промыть систему охлаждения простой водой невозможно, поскольку в системе концентрируются загрязнения, которые не удаляются даже водой, нагретой до высоких температур.

Накипь удаляется с помощью кислоты, а жиры и органические соединения – исключительно щелочью, заливать же в радиатор одновременно оба состава нельзя, так как они согласно законам химии взаимонейтрализуются. Производители средств для промывки, пытаясь решить эту проблему, создали целый ряд средств, которые условно можно разделить на:

• щелочные;
• кислотные;
• нейтральные;
• двухкомпонентные.

Первые два слишком агрессивны и в чистом виде почти не используются, так как опасны для системы охлаждения и требуют нейтрализации после использования. Реже встречаются двухкомпонентные виды очистителей, содержащие оба раствора — щелочной и кислотный, которые заливаются в систему охлаждения поочередно.

Наибольшую востребованность имеют нейтральные очистители, не содержащие в своем составе сильных щелочей и кислот. Эти средства обладают разной степенью эффективности и могут использоваться как для профилактики, так и для капитальной промывки системы охлаждения от сильных загрязнений.

Промывка системы охлаждения:

1. Сливается антифриз, тосол или вода. Перед этим необходимо на пару минут завести двигатель.
2. Залить в систему воду и очиститель.
3. Включить двигатель на 5-30 минут (зависит от марки очистителя) и включить обогрев салона.
4. По истечении обозначенного в инструкции времени двигатель нужно заглушить.
5. Слить отработанный очиститель из системы охлаждения.
6. Произвести промывку водой либо специальным составом.
7. Залить свежую охлаждающую жидкость.

Работы по промывке системы охлаждения просты и доступны: их могут выполнять даже неопытные автовладельцы. Эта операция существенно продлевает моторесурс двигателя и поддерживает его эксплуатационные характеристики на высоком уровне.

Назначение и классификация систем охлаждения двигателя автомобиля

Двигатель внутреннего сгорания называется так потому, что при его работе внутри цилиндров регулярно сгорает топливно-воздушная смесь. При этом температура внутри камеры сгорания возрастает до 1800-2000 градусов Цельсия, обеспечивая максимально возможное расширение газообразных продуктов сгорания.

Разумеется, в полезную механическую работу перейдет только часть высвобождающейся энергии, а оставшаяся часть, так или иначе, выбрасывается в окружающую среду через глушитель, систему охлаждения двигателя автомобиля, смазку или же просто через наружные поверхности силового агрегата.

Нужно помнить, что при нагревании металл расширяется. И чем больше нагрев, тем сильнее увеличивается объем (хоть эта зависимость и не линейная), и поэтому инженеры при проектировании двигателей предусматривают специальные зазоры и допуски, рассчитанные именно на термическое расширение деталей.

Но рабочий режим каждой конкретной модели двигателя рассчитан на определенный уровень температуры, и при его превышении возрастает износ деталей, и даже возникает угроза заклинивания. Кроме того, запредельное превышение рабочей температуры может привести к выгоранию смазки, а у бензиновых моторов велика вероятность появления детонационного сгорания топливно-воздушной смеси.

Казалось бы, высокие температуры – плохо: металлические детали расширяются, появляется угроза заклинивания и пр. Так значит, температуру нужно держать как можно ниже, чтобы таких проблем не возникало? Но нет, чрезмерное снижение температуры также крайне нежелательно. Здесь нужно вспомнить торию теплоемкости металлов. Принцип тут простой: чем сильнее металл уже нагрет, тем меньше дополнительной энергии он может принять (до момента расплавления).

Обратное также верно: чем металл холоднее, тем больше энергии он способен «впитать», нагреваясь. Так что охлажденный ниже определенной нормы двигатель значительно уменьшит выдаваемую мощность в связи с собственным повышенным, но бесполезным потреблением энергии. Кроме того, увеличивается вязкость масла и, как следствие, растет трение и износ деталей.

В камере сгорания начинает конденсироваться часть горючей смеси, смывая смазку со стенок цилиндра, – образуются сернистые соединения, на внутренних поверхностях цилиндров появляется коррозия.

Принципом работы системы охлаждения двигателя автомобиля является удержание рабочей температуры ДВС на уровне самого выгодного теплового режима. Системы охлаждения бывают жидкостные (иногда еще их называют водяными) и воздушными.

Наиболее известный представитель автомобиля с воздушным охлаждением – это WV «Жук» (ну и еще советский «Запорожец», конечно же). Но в настоящее время ДВС с воздушным охлаждением на автомобилях встречаются очень редко.

Системы жидкостного охлаждения бывают с открытым и закрытым контуром. Открытые системы подразумевают расход охлаждающей жидкости. Иными словами, ее поток (как правило, это вода) поступает в рубашку ДВС извне, омывает блок цилиндров и детали головки блока, а дальше нагретая вода сбрасывается в окружающую среду или в иной внешний контур.

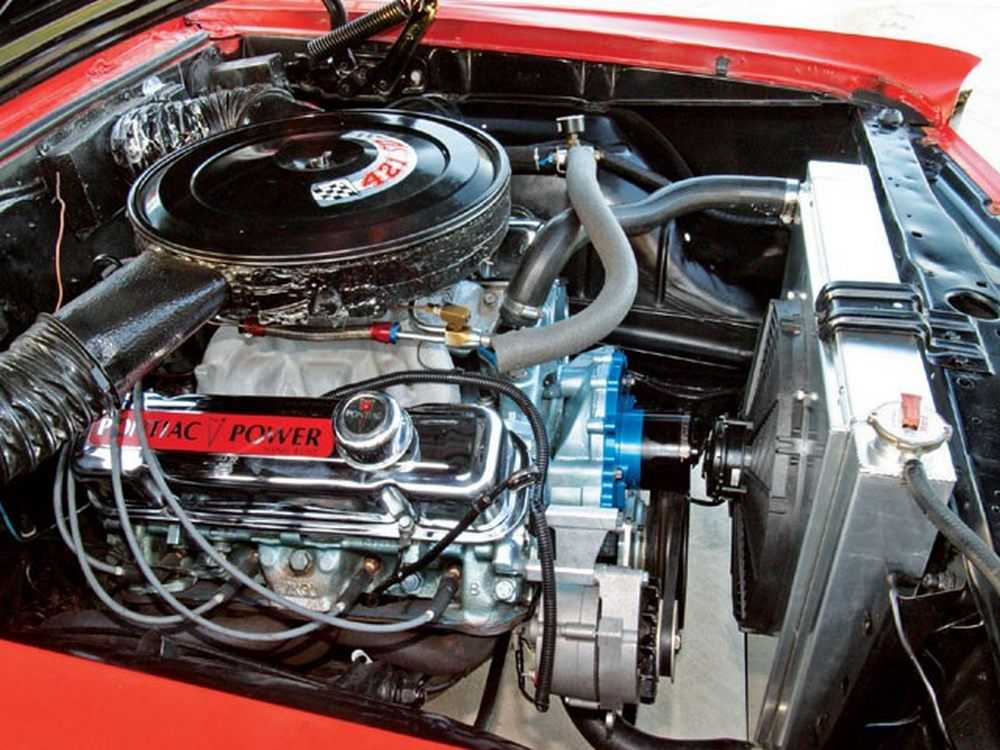

Закрытые жидкостные охлаждающие системы с окружающей средой разобщены. В атмосферу осуществляется сброс только непосредственно тепла посредством радиатора. Контур закрытой системы водяного охлаждения является герметичным, а значит, давление охлаждающей жидкости (ОЖ) в нем намного выше, чем в системах с открытым контуром. Если больше давление, значит, выше нагрев, поэтому двигатели с закрытым контуром охлаждения работают при более высоких температурах охлаждающей жидкости – до 120 град. Цельсия.

Кроме того, здесь требуются охлаждающие жидкости с иными свойствами, поэтому в большинстве моторов используется тосол.

Относительно способа циркуляции ОЖ системы охлаждения подразделяют на три типа:

• Принудительные (циркуляция жидкости по контуру осуществляется насосами, которые приводятся в действие самим двигателем).
• Термосифонные (циркуляция осуществляется за счет разницы в плотности ОЖ, нагретой возле блока цилиндров, и уже успевшей охладиться в радиаторе). Во время работы охлаждающая жидкость нагревается и поднимается в верхний расширительный бачок, откуда затем поступает в радиатор. Там она охлаждается, ее плотность увеличивается, и она уходит в нижний расширительный бачок, а оттуда снова направляется на омывание блока цилиндров.
• Комбинированные (в них головка блока цилиндров охлаждается принудительно, а блок цилиндров – термосифонным методом).
