Автомобильные водяные насосы для ваз

Skf

Шведский производитель, известный во многих странах мира. Его производственные цеха есть и на территории государств бывшего СНГ. Продукция очень долговечна. Она обычно служит не менее 130000 километров, что для водяных насосов считается прекрасным показателем. Все изделия на заводе проходят строгий контроль качества. Поэтому процент брака ничтожно мал.
Запчасти знаменитой марки часто подделывают. Поэтому при покупке нужно быть предельно внимательными. Оригинальные насосы имеют клеймо цеха, а на коробке обязательно присутствует маркировка. Даже отсутствие одного из этих признаков указывает на подделку.Плюсы:

Отличное качество;
Долговечность;
Доступность;
Приемлемая цена.

Минусы:

Много подделок.

Стоимость около 2800 рублей.

Устройство и принцип работы помпы

Корпус водяного насоса – это крепежный фланец, оснащенный отверстиями, благодаря которым данный элемент крепится к мотору. Корпус помпы не несет существенных динамических нагрузок, поэтому его обычно изготавливают из алюминия. Таким образом, удается решить и проблему возникновения коррозии. Элементами конструкции помпы также являются:

Главный (или центральный) вал. Центральное отверстие корпуса предназначено именно для него. Он оснащается подшипниками качения.
На внутреннем (консольном) конце вала размещается крыльчатка, выполненная из алюминия или даже из пластика.
Другой конец вала (внешний хвостовик) служит для крепления на нем ручьевого или зубчатого шкива.
На центральном отверстии также предусмотрен сальник, который обеспечивает герметичность помпы.

Крепление фланца помпы к корпусу двигателя осуществляется через специальную прокладку.

Простота внутреннего устройства помпы и способа крепления фланца дает понимание принципа работы узла. На центральный вал насоса подается вращательный момент от ремня передачи. Вал крутится, а вместе с ним вращается и крыльчатка, увеличивая гидравлическое давление в системе охлаждения.

Ход ремня обеспечивается вращением коленчатого вала двигателя (так или иначе), поэтому чем больше обороты у мотора, тем интенсивнее крыльчатка гонит антифриз по охладительной системе, обеспечивая более эффективную теплоотдачу. Здесь наблюдается выгодная прямая взаимосвязь.

Современные производители стремятся сделать так, чтобы гарантийная работа всех узлов и агрегатов двигателя осуществлялась в течение одинакового времени эксплуатации (ну или кратного временным промежуткам обязательного технического обслуживания). Однако помпы российского производства к общему сроку эксплуатации моторов обычно не привязаны. Их гарантийный ресурс составляет примерно 40 тыс. км пробега.

Некоторые модели современных иномарок комплектуются водяными помпами, которые получают вращательный момент от индивидуального электропривода. Кроме того, радиаторы в таких моделях оснащаются дополнительными вентиляторами с персональными электромоторами, благодаря работе которых усиливается эффективность съема тепла, чтобы для двигателя всегда создавались комфортные температурные условия работы.

Однако электротяга водяных насосов не сильно распространена. Причиной тому является ее относительно высокая стоимость и пока что недостаточный уровень надежности.

Типы и конструкция водяных насосов

Все современные автомобильные водяные помпы являются насосами центробежного типа, они нагнетают охлаждающую жидкость в систему с помощью вращающегося многолопастного колеса (крыльчатки). В таком насосе крыльчатка находится в замкнутой полости с двумя патрубками: подводящим над центром крыльчатки и нагнетательным на периферии. Охлаждающая жидкость поступает на среднюю часть крыльчатки и отбрасывается ее лопастями на периферию, приобретает ускорение и через нагнетательный патрубок подается в водяную рубашку двигателя. Так между подводящим и нагнетательным патрубками насоса создается разность давлений, обеспечивающая циркуляцию охлаждающей жидкости по системе.

Обычно насос встраивается в систему охлаждения между выпускным патрубком радиатора и впускным патрубком водяной рубашки двигателя. То есть, через помпу проходит уже охлажденная в радиаторе жидкость, благодаря чему на агрегат снижается тепловая нагрузка и продлевается его ресурс.

Конструкция водяного насоса в общем случае проста. Основу агрегата составляет литой корпус с патрубками (подводящим и нагнетающим), внутри которого на валу расположена крыльчатка. Вал крыльчатки удерживается одним или двумя подшипниками в передней стенке корпуса, вся конструкция уплотняется самоподжимным сальником, препятствующим проникновению охлаждающей жидкости в подшипник и ее утечку из корпуса насоса. Сальник имеет пружину, за счет чего он всегда прижат к корпусу насоса и обеспечивает необходимую степень герметичности. Также внутри может располагаться водоотражатель, препятствующий попаданию воды на подшипники изнутри. Снаружи на валу крыльчатки располагается ступица шкива привода насоса, на который может крепиться и вентилятор. На шкиве или на валу со стороны передней стенки корпуса насоса может располагаться пылеотражатель, препятствующий проникновению пыли в подшипник.

Существующие сегодня помпы отличаются конструкцией крыльчатки и корпуса, способом установки на двигатель, типом привода и наличием/отсутствием привода вентилятора охлаждения радиатора.

В помпах используются крыльчатки двух основных типов:

Дисковые — крыльчатка конструктивно выполнена в виде плоского диска, на одной поверхности которого расположены прямые или спиральные лопасти;
Кольцевые — крыльчатка выполнена в виде двух дисков, между которыми расположены прямые или спиральные лопасти.

Наиболее широкое применение находят дисковые крыльчатки с лопастями различных типов. Кольцевые крыльчатки применяются реже вследствие более сложной конструкции и высокой массы. Дисковые крыльчатки могут быть литыми и штампованными, кольцевые — литыми и сварными (собранными из отдельных компонентов).

По конструкции корпуса и способу установки на двигатель жидкостные насосы бывают:

Интегрированные в блок двигателя;
Корпусные (автономные).

Насосы первого типа имеют корпус, открытый со стороны крыльчатки — вторую часть корпуса составляет полость в блоке двигателя. Такой насос монтируется непосредственно на двигатель (через прокладку на специально обработанную привалочную поверхность), он занимает мало места и требует выполнения минимального числа соединений, так как нагнетательный патрубок обычно интегрирован в корпус и блок. Именно насосы, интегрированные в блок двигателя, сегодня получили наибольшее распространение.

Насосы второго типа выполнены в виде автономных агрегатов, которые соединяются с системой охлаждения патрубками. Эти насосы тоже устанавливаются на блок двигателя (на привалочную поверхность или на отдельные кронштейны), однако занимают больше места, чем насосы первого типа. В остальном корпусные и интегрированные насосы не имеют принципиальных отличий.

Водяные насосы могут иметь привод двух основных типов:

Ремнем/цепью ГРМ;
Ремнем привода вспомогательных агрегатов.

В первом случае на насос устанавливается зубчатый шкив (для зубчатого ремня) или звездочка (для цепи), во втором случае используется шкив для обычного клинового или поликлинового ремня. Сегодня используются все типы приводов, однако наибольшее распространение получили насосы с приводом от ремня ГРМ и поликлинового ремня. На ранних двигателях (особенно дизельных) все еще используются клиноременные передачи с одиночными, спаренными, строенными и счетверенными ремнями.

Наконец, шкив привода водяного насоса может использоваться для установки вентилятора охлаждения. Вентилятор может монтироваться на шкив непосредственно (жестко) или через вязкостную муфту, в первом случае вентилятор работает постоянно (так как насос имеет постоянный привод), во втором случае вентилятор включается в работу только в определенном диапазоне температур.

Как выбрать помпу на ВАЗ

Существует несколько признаков, определяющих правильность выбора помпы на автомобиль. При этом каждый параметр учитывается индивидуально – универсального метода нет.

Крыльчатка помпы, бывает:

пластиковая;
металлическая.

Первый вариант имеет преимущество в плане отсутствия инерционной нагрузки, что облегчает ее раскручивание во время старта мотора. Минусом выступает малый срок службы и изменение геометрии крыльев под действием высоких температур – это снижает эффективность насоса. Новые иномарки оборудованы крыльчатками из дорогостоящих материалов, способных выдержать перегревы и кавитационное истирание.

Вторая разновидность изготавливается из металла. Подобные крыльчатки тяжелее, долго раскручиваются, но не меняют геометрию при нагреве. С другой стороны, стальные детали быстро покрываются коррозией при использовании неправильного антифриза или воды в системе охлаждения, что критически снижает их производительность.

По конструкции следует выбирать крыльчатки с минимальным зазором между корпусом и лопастями. Подобное сочетание минимизирует холостое прокручивание механизма и повышает эффективность узла.

Производитель – завод изготовитель рекомендует использовать детали одноименного бренда. Если подобные насосы недоступны, следует заранее изучить отзывы о доступной компании и выбрать лучшего по своему усмотрению.

Топ-3. GMB

Более надежный

Эти насосы способны работать дольше установленных регламентом сроков замены ремня ГРМ.

Характеристики

Страна: Япония
Производство: Япония, Южная Корея, США
Диапазон цен, руб.: 1716-3080
Основан: 1943 г

GMB работает на рынке автозапчастей почти 80 лет и за это время открыла несколько заводов. Продукция бренда поставляется перевозчикам Toyota, Skoda, Kia, General Motors и другим. Ассортимент продукции компании включает надежные насосы GMB, которые эффективно охлаждают и продлевают срок службы двигателя. Не самый дешевый, но отлично работает от замены до замены ремня ГРМ. Некоторые водители проезжают с ними 100-120 тыс км, хотя специалисты автосервиса этого не рекомендуют. Доступно для Renault Logan с 8- и 16-клапанными двигателями. Правда, для 8-клапанных двигателей в комплекте с водяными помпами идут бумажные прокладки, которые многие водители сразу меняют на резиновые и металлические прокладки,так как они лучше и надежнее.

Плюсы и минусы

Эффективность
Долговечность
Надежность
В некоторых моделях лучше сразу поменять прокладку

На что обращать внимание при покупке водяной помпы

Водяная помпа (насос) — важный элемент системы охлаждения, необходимый для циркуляции антифриза внутри системы. Неисправности помпы могут привести к закипанию мотора. Чтобы избежать печальных последствий, к выбору комплектующей стоит подойти ответственно. Рассмотрим несколько критериев, по которым легко определить качественный водяной насос.

Крыльчатка

Крыльчатка — исполнительный механизм, перекачивающий антифриз

Особое внимание нужно обратить на материал, из которого изготовлен этот элемент

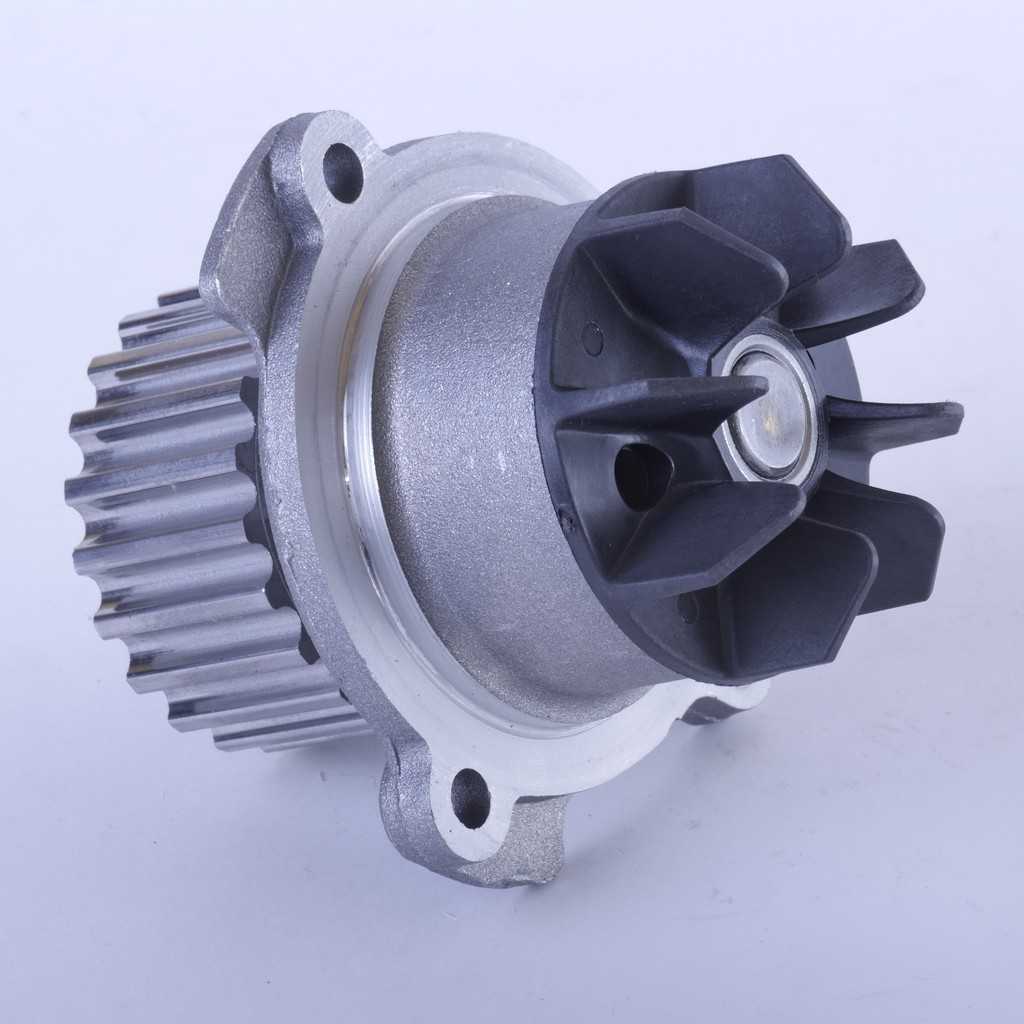

Пластмассовая крыльчатка. Большинство современных комплектующих оснащены крыльчаткой из пластика. Она имеет меньший вес, по сравнению с металлическими аналогами, а, соответственно, обладает более низкой инерцией. Это позволяет двигателю тратить меньше энергии для раскручивания крыльчатки. Тонкие лопасти эффективно подают жидкость. Зачастую такая конструкция является закрытой.

Однако, у пластмассовой крыльчатки есть и недостатки. Хрупкий материал поддается влиянию высоких температур и деформируется. Лопасти могут изнашиваться и даже срываться со штока. Это все негативно сказывается на КПД помпы.

Металлическая крыльчатка. Железная крыльчатка обладает большим ресурсом работы. Но и здесь есть свой недостаток — большая инерционность. Для запуска и раскручивания лопастей, двигателю потребуется значительно больше энергии, чем в случае с пластиковым аналогом. Металл имеет свойство ржаветь, особенно, если в систему залит некачественный антифриз.

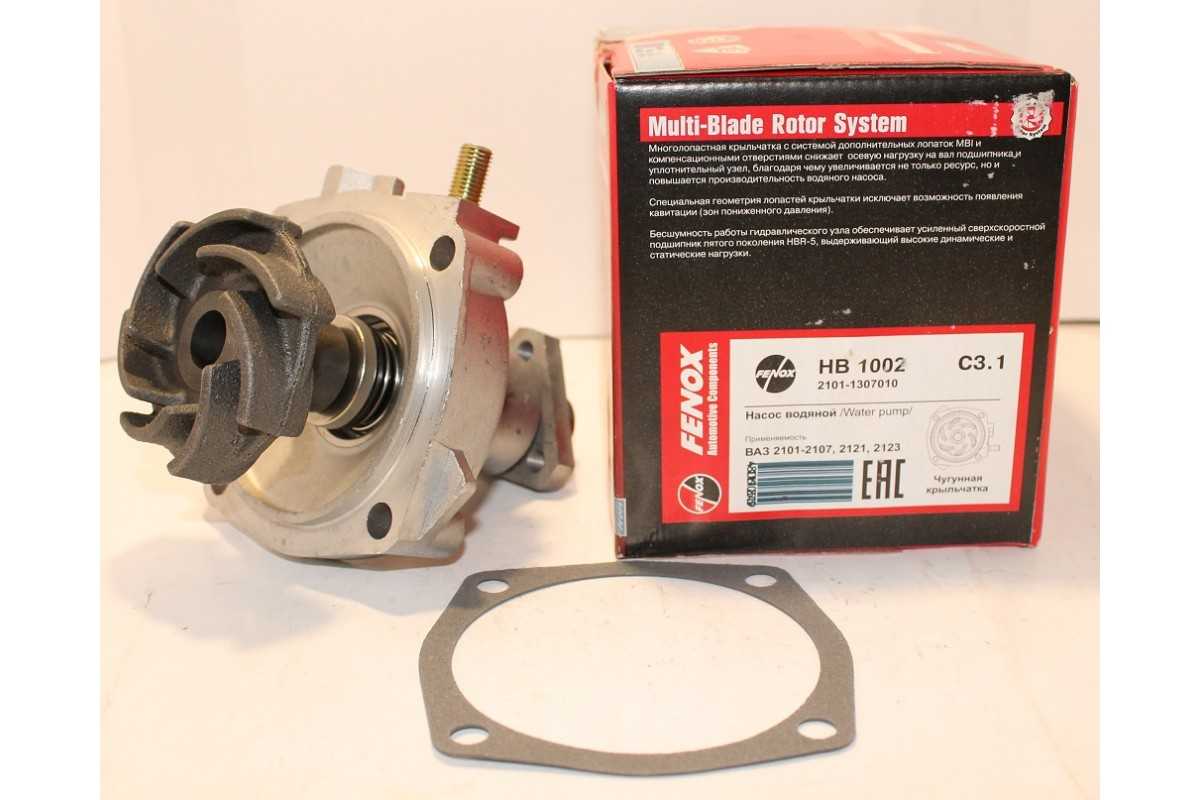

Чугунная крыльчатка. Чугунный вариант обойдется дешевле, так как для его изготовления не требуются особые технологии. Такая крыльчатка очень устойчива к коррозии. Однако, чугунная поверхность будет неоднородной, что может уменьшать КПД помпы ( из-за образования волн антифриза). Толщина таких лопастей очень большая, что также губительно сказывается на КПД.

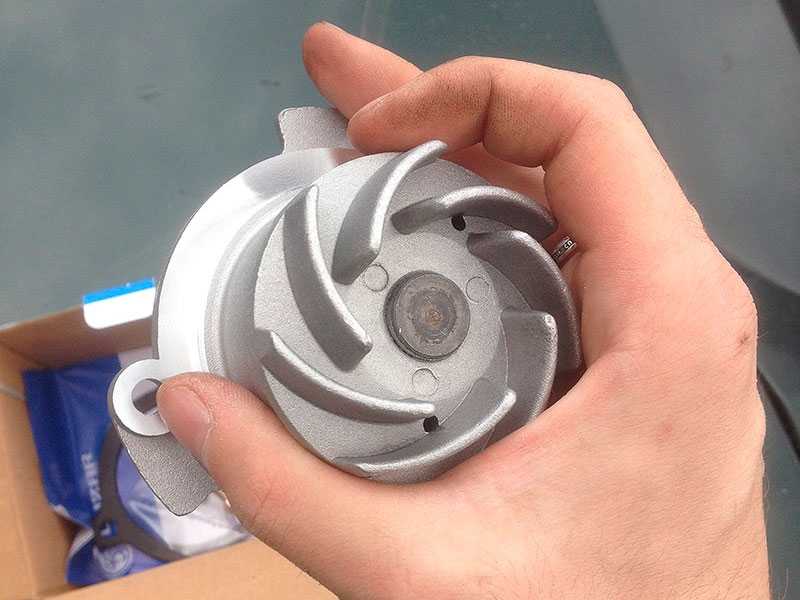

Алюминиевая крыльчатка. Алюминиевая крыльчатка устойчива к коррозии. Лопасти из этого материала получаются тонкими и обладают гладкой поверхностью.

Крыльчатка из листовой стали. Самые тонкие лопасти изготавливаются из листовой стали. Они обладают антикоррозийными свойствами и имеют идеальную поверхность. Однако, такие лопасти не будут литыми — их приклепывают на площадку. К тому же, форма лопастей из листовой стали не может быть закругленной.

Параметры крыльчатки

Еще одним немаловажным фактором является высота крыльчатки. Чем ниже лопасти, тем меньше производительность. Другой критерий — вылет крыльчатки. Здесь действует обратный принцип — чем ближе лопасти к ответной части помпы, тем лучше подача антифриза

Кроме того, важно, чтобы крыльчатка правильно запрессовывалась на вал. Дисбаланс может привести к люфту и возникновению сильного гула

Не стоит выбирать наиболее дешевого производителя, так как контролировать все эти моменты — задача не из легких.

Сальник

Сальник отвечает за герметичность помпы. Для улучшения свойств уплотнителя, используется антифриз с добавлением смазки. Большинство современных помп оснащены керамическим сальником, состоящим из двух элементов по типу плоского золотника.

Подшипник

Наиболее распространенные конструкции включают в себя двухрядный закрытый шарикоподшипник или роликоподшипник. Этот элемент смазывается высокотемпературной пластичной смазкой.

Шкив

Скорость вращения вала напрямую зависит от диаметра шкива. Производитель подбирает оптимальные размеры для той или иной модификации.

Существуют шкивы трех видов:

Зубчатый — приводится в действие зубчатым ремнем ГРМ.
Ременной — приводится в действие обычным ремнем.
Электромагнитный — муфта, регулирующая скорость вращения помпы при помощи магнита.

Последняя модификация не нуждается в уплотнении сальником, поэтому такая помпа никогда не потечет. Шкивы жестко крепятся к оси посредством болтов или шпоночного соединения.

Корпус

Помпы на легковые автомобили изготавливаются из алюминия. Этот материал хорошо поддается формированию, поэтому деталь может приобретать самые сложные формы. Литье из алюминия позволяет придерживаться точных размеров.

Для грузового транспорта предусмотрен чугунный корпус, рассчитанный на меньшее количество оборотов. Такая помпа обладает длительным сроком службы.

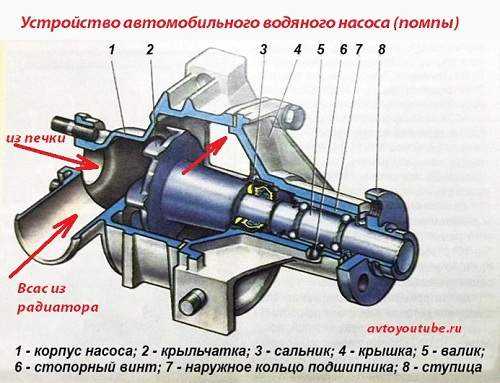

Устройство водяной помпы.

Конструкция и особенности

Помпа – одна из главных составляющих системы
охлаждения ДВС. Она представляет собой насос центробежного типа, включающий
рабочее колесо и вал со шкивом. Корпус механизма может быть чугунным или
алюминиевым. Также в корпусе предусмотрены каналы для отвода антифриза к
крыльчатке. Между блоком цилиндров ДВС и корпусом имеется прокладка, что
исключает утечку охлаждающей жидкости.

Основной рабочий элемент помпы – крыльчатка.
Она создает давление жидкости в системе. Крыльчатка устанавливается на
приводной вал. С обратной стороны вала имеется приводной шкив.

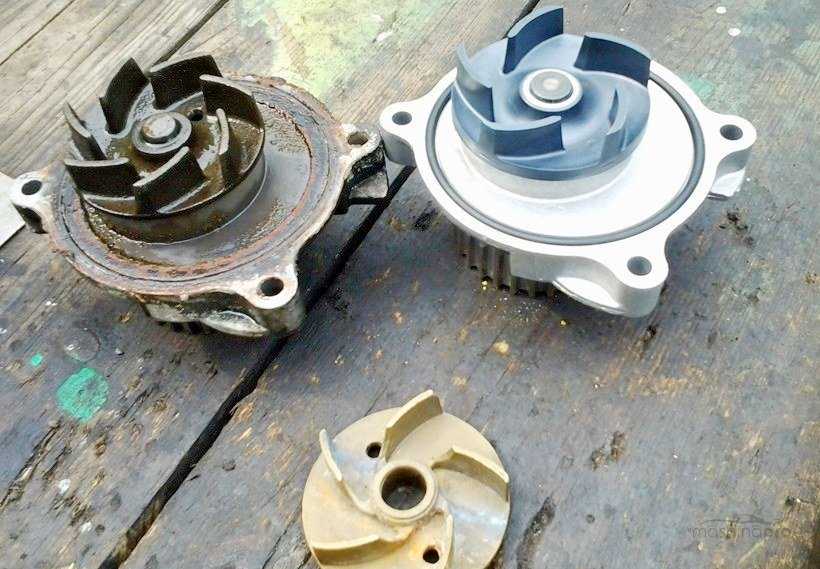

Крыльчатка помпы
Крыльчатка помпы

Водяной насос устанавливается в передней части
ДВС, зачастую около термостата. Помпа автомобильная имеет электрический или
механический привод. Последний более распространен среди автопроизводителей.
Такая помпа приводится в действие от шкива коленчатого вала ремнем. На машинах
с цепным ГРМ это отдельный приводной ремень, а на ременных он может быть
объединен с системой газораспределения. Принцип работы прост: шкив коленвала
вращает ремень, а последний приводит в действие насос. Электрическая помпа
имеет отдельный электродвигатель с системой управления (часто подобные насосы
встречаются на немецких авто). Принцип ее работы заключается в следующем. Электронный
датчик считывает температуру антифриза и дает сигнал на включение помпы только
при +30°С и выше. Далее срабатывает кольцевая диафрагма, жидкость
циркулирует по системе в полном объеме.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

износ узлов устройства, в том числе старение сальника;
изначально низкое качество помпы;
непрофессионально выполненный ремонт.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать.

ПОДРОБНОСТИ: Признаки неисправности стартера и генератора

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.
поломка крыльчатки;
ухудшение крепления крыльчатки на валу;
заклинивание подшипника;
ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Пришедший в негодность насос способен наделать много бед. Величина ущерба зависит от того, как задействована помпа в автомобиле – от ремня ГРМ или привода генератора. Аварийные ситуации выглядят следующим образом:

Начинает протекать прохудившийся сальник либо прокладка. Уровень антифриза в системе уменьшается, что чревато перегревом мотора, если не заметить неполадку вовремя.
Из-за разбитого подшипника заклинивает вал насоса. От рывка приводной ремень слетает или рвется.
Когда подтекает сальник помпы, вращающиеся шкивы разбрасывают жидкость во все стороны. Намокшие ремни проскальзывают и быстрее изнашиваются.

Наихудший вариант – разрыв ременного привода ГРМ вследствие заклинивания подшипника. Для многих автомобилей это ведет к дорогостоящему ремонту силового агрегата, поскольку днища поршней ударяют по тарелкам открытых клапанов и загибают их толкатели. В лучшем случае придется снять ГБЦ и поменять клапанную группу, в худшем – выбросить пробитые поршни и треснувшую от удара головку цилиндров.

Слетевший ремень привода генератора не нанесет ущерба, разве что исчезнет подача электроэнергии в бортовую сеть и начнет разряжаться аккумулятор. Но параллельно возникнет перегрев мотора, ведущий к ускоренному износу цилиндропоршневой группы.

Как определить поломку помпы ВАЗ 2112

Помпа представляет собой устройство с лопастями, центробежного типа. В движение приводится с помощью зубчатого ремня привода газораспределительного механизма, через шкив коленчатого вала. Устройство находится в алюминиевом корпусе, внутри которого осуществляется вращение валика в двухрядном подшипнике, с запасом пластичной смазки на весь период эксплуатации. Винтом стопорится наружное кольцо подшипника. Зубчатый шкив напрессован впереди валика, крыльчатка смонтирована на заднем конце. Торец крыльчатки удерживается упорным кольцом, изготовленным из графитосодержащей композиции. Под ним расположен сальник. Цельная конструкция не позволяет выполнить качественный ремонт узла, поэтому при обнаружении поломки нужна полная замена помпы на ВАЗ 2112.

Факторы, определяющие неисправность насоса ВАЗ 2112

Одним из основных признаков поломки помпы является образование люфта приводного шкива конструкции. В этом случае шкив начинает болтаться, что указывает об износе подшипников и скором выходе из строя насоса. Изношенные подшипники могут издавать характерный шум, а из-за плохих подшипников натяжным роликом может истираться ремень ГРМ. Выявить подобный дефект можно на ощупь, сняв ремень ГРМ и прокрутив рукой шкив насоса или покачать его с одной стороны в другую, если зазор есть его сразу будет видно. В результате очень скоро ремень может соскочить со шкивов, а это способствует удару поршней о клапана и деформации последних

Спасти ситуацию должен срочный ремонт водяного насоса или его замена

При обнаружении следов охлаждающей жидкости возле дренажного отверстия, расположенного внизу корпуса насоса, необходимо обратить внимание на сальниковое уплотнение. Дальнейшее использование неисправного элемента нельзя, течь будет усиливаться, что может привести к большим неприятностям, вплоть до заклинивания двигателя от перегрева

В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

Замена помпы на авто ВАЗ 2112

Порядок замены помпы ВАЗ 2112 включает в себя снятие насоса с двигателя. Для этого:

Ослабляются колесные гайки у правого переднего колеса.
Автомобиль поднимается домкратом, снимается колесо.
Для доступа к шкиву коленвала у брызговика двигателя выворачивается саморез крепления.
Ослабляется фиксация к планке, генератора, выкручивается тонкий большой длины болт, удерживающий натяжитель к ремню генератора, затем за ремень генератор(см.Ремонт генератора: делаем все своими руками) подтягивается почти до упора в двигатель.
У шкива двигателя откручивается болт крепления.

Совет: Чтобы открутить болт нужно застопорить коленчатый вал, иначе он будет проворачиваться вместе с крепежом.

Для выполнения этой операции понадобится посторонняя помощь, для включения четвертой или пятой передачи и нажатия с силой на тормоза. С помощью удлинителя, ключом на «17» выкручивается болт. Итак:

Высвободив от ремня генератор, снимается с коленвала шкив.
Опереть поддон двигателя на деревянную прокладку. При этом штатный домкрат, для страховки, нужно оставить на месте.
Полностью разбирается привод газораспределительного устройства: снимаются передняя крышка кожуха, ролики, ремень, зубчатый шкив на распределительном валу, задняя крышка кожуха.
Откручиваются болты фиксирующие помпу, как показано на фото.

Освобождение помпы от фиксации тремя болтами

Вытащить насос, из-за большой ширины зубчатого шкива устройства, не дает лонжерон. Поэтому с помощью монтировки или лома отодвигается от лонжерона двигатель.

Совет: Для того чтобы не было повреждений элементам необходимо между лонжероном и монтировкой положить небольшую деревяшку.

Извлечение насоса ВАЗ 2112

Установка нового насоса

Удаляется скребком или ножом старая прокладка. Необходимо следить, чтобы не повредилась чугунная поверхность блока.
Устанавливается новая прокладка. Изготовленная из картона, смазывается с двух сторон герметиком, ставится на помпу, затем устанавливается узел на блок.

Совет: При установке новой прокладки лучше, если она будет выполнена из паронита, цена которой немного выше картонной, применять герметик для нее не нужно

Необходимо обратить внимание, чтобы все отверстия совпадали на прокладке и фланце нового насоса

Окончательная сборка выполняется в обратном порядке.

Как правильно выполняется замена помпы ВАЗ 2112 16 клапанов можно посмотреть на видео. Если будет, соблюдается инструкция по эксплуатации автомобиля, своевременно выполняться замена помпы на ВАЗ 2112 16 клапанов, машина будет нормально эксплуатироваться в течение длительного срока.

Классификация по типу перекачиваемой жидкости

Насосное оборудование в полевых условиях приходится применять для перекачки жидкостей с различной степенью чистоты и наличия твердых включений. Для сильнозагрязненной воды характерно отклонение от нормального уровня кислотности и интенсивное механическое воздействие на детали насосов. Поэтому появилась своеобразная специализация мотопомп, отличающихся в связи с этим конструктивными особенностями и материальным исполнением.

Условно такие насосы можно разделить на несколько групп:

для чистой и слабозагрязненной воды;
для среднезагрязненной воды;
для грязной воды.

Чем выше степень загрязнения и крупней попадающиеся включения, тем большие зазоры предусматриваются в устройстве жидкостного тракта, и более качественная сталь требуется для изготовления деталей.

Для грязевой массы, а также для густых и вязких жидкостей неводной природы кроме центробежных применяются и мембранные насосы. У них нет быстро вращающихся частей, связанных с перекачиваемой средой, поэтому они меньше подвергаются износу.

Совет! Назначение насосного оборудования всегда отражается в его технической документации. Приобретая шламовую мотопомпу для откачки отложений или насос для горячей воды, убедитесь в соответствии их области применения с вашими условиями эксплуатации.

Основные неисправности и ремонт

Помпа по своему устройству считается простым механизмом. Поломки и неисправности случаются довольно редко. Специалисты сервисных центров выделяют всего три причины, по которым механизм может выйти из строя:

Износ частей и деталей (обычно из-за старения сальника устройство прекращает нормально функционировать).
Изначальный брак водяного насоса.
Некачественный ремонт (даже хорошая деталь не будет обеспечивать циркуляцию жидкости, если была установлена неправильно).

Обычно автовладельцы обращаются за услугами специалистов по ремонту. В некоторых случаях целесообразна замена износившихся элементов — сальника, крыльчатки или армированной манжеты. В редких случаях приходится менять приводной шкив.

Потребуется полностью разобрать устройство и заменить все износившиеся детали на новые

Однако процедура разборки механизма довольно простая: можно самостоятельно разобрать механизм при помощи отвёртки и гаечных ключей и заменить выработанные детали на новые из ремкомплекта.

Проверка состояния водяного насоса

Проверять помпу на автомобиле не так уж и сложно. Сначала необходимо прогреть двигатель, чтобы он достиг рабочей температуры. После этого выполните следующие действия:

Пережмите рукой верхний патрубок на выходе радиатора. При рабочей помпе вы почувствуете давление, которое она создает. В ходе выполнения этой задачи будьте осторожны, поскольку температура охлаждающей жидкости обычно равна 90°С и больше. Если антифриз в системе не пульсирует или же пульсация почти не ощущается, выполните более детальную проверку.
Необходимо снять защиту механизма ГРМ и осмотреть помпу визуально. Иногда сразу видны потеки охлаждающей жидкости, которые может вызвать повреждённое уплотнение. Кроме этого, признаками неисправностей насоса могут быть отложения сероватого или рыжего цвета в зоне его расположения. В таком случае деталь придётся снимать.
Если во время работы мотора слышен характерный звук неисправного подшипника, необходимо проверить помпу на наличие люфта в районе вала. Просто покачайте шестерню привода помпы. Иногда всё «лечится» банальной заменой подшипника.

Устройство водяного насоса автомобиля

Его конструкция максимально упрощена. Все простое – гениально и меньше ломается. Он состоит из вала, который держится в корпусе двумя подшипниками. На валу, внутри насоса, закреплена крыльчатка, которая заставляет циркулировать антифриз в системе. Она бывает из металла или пластика. Первая надежнее, вторая – дешевле.

Между рабочей камерой и подшипниками расположен сальник. Он предотвращает попадание ОЖ в подшипники и вытекания ее наружу под капот автомобиля. Корпус вылит из алюминия или чугуна, способного выдерживать перепады температур и вибрацию. Он состоит из двух частей. Между ними установлена резиновая прокладка. Благодаря такой конструкции можно осуществлять замену помпы без ее демонтажа из корпуса двигателя.

На противоположной стороне вала, снаружи, находится приводной шкив. Который прочно закреплен на валу и приводится во вращение ремнями навесного оборудования или ГРМ (все зависит от модели автомобиля). Например, на ВАЗ 2107 – ремень генератора, Опель Кадет – ГРМ. Поэтому, скорость циркуляции жидкости зависит от скорости вращения коленвала двигателя, чем выше обороты, тем быстрее движется ОЖ по системе.

Слабым звеном в конструкции являются сальник и подшипник. Первый начинает пропускать тосол, который, попадая в рабочую полость подшипников, вымывает смазку из них. Как следствие – повышенный шум, а потом заклинивание помпы. Бывают случаи, когда подшипники начинают «выть» раньше, чем изнашивается сальник. Это невысокое качество деталей дает о себе знать. Ресурс механизма от 60 до 100 тыс. км. В некоторых случая он требует замены и на 30 тыс., а некоторые экземпляры выхаживали 160 тыс. км.

Инструкция по монтажу дополнительной электропомпы

Установка дополнительного водяного насоса на любой автомобиль (в том числе и на «Ладе-Приоре» 16 клапанов) в принципе ничем не отличаются. Необходимо разместить электронасос в разрезе патрубка, который является входным либо выходным в печку автомобиля и обеспечить его электропитание.

Пошаговая инструкция по установке данного дополнительного компонента выглядит следующим образом:

Обеспечить доступ к патрубкам отопителя под капотом авто, демонтировав мешающие работе компоненты.
Обжать один из резиновых патрубков, который выходит из отопителя (печки), что производится с целью недопущения вытекания ОЖ либо слить антифриз (тосол) из всей системы.
Вырезать часть этого патрубка по длине соответствующей устанавливаемой помпы.
Длина штуцеров при этом не учитывается по причине того, что они входят в патрубки.
Необходимо заранее подобрать диаметр штуцеров на электропомпе для получения качественного соединения.
Закрепить резиновые патрубки на штуцерах помпы с помощью металлических хомутов.
Дополнительную электропомпу прикрепить к выбранному заранее месту под капотом автомобиля (указаны выше) с помощью специального крепежа.

Дополнительную электропомпу можно закрепить в любом удобном для установки месте
