Порядок регулировки клапанов ваз 2107 инжектор своими руками + видео

Проведение регулировки с помощью микрометра

Представленный прибор позволяет достичь более оптимальных замеров и настроек, чем обычный щуп. Прибор крепится на специальной рейке и позволяет проводить контроль за размерами свободного хода рокеров. Величина 0,15 мм равна величине свободного хода в 0,52 мм.

Специальные гайки, установленные на рейке, дают возможность крепить ее последовательно над каждой из пар клапанов.

Требуется качественно зажимать гайки для крепления рейки, поскольку она должна быть плотно зафиксирована.

Впоследствии следует закрепить микрометр до упора в конец рокера, поскольку он нажимает на клапан, который регулируется.

Для проверки полученной величины зазора следует поднять кулак рокера. Это можно сделать пальцами или специальным захватывающим прибором. После поднятия нужно проконтролировать величину свободного хода на индикаторе. Если значение не соответствует 0,52 мм, то процесс его выставления аналогичен описанной схеме.

Микрометр применяется для достижения максимальной точности и надежности замера. Связано это с тем, что щуп при проведении им между распределительным валом и рокером не учитывает возможное возникновение зазоров, которые появляются в результате износа. Микрометр в свою очередь предоставляет автовладельцу истинное значение свободного хода. Также он позволяет получить более удобную индикацию, благодаря которой сложно ошибиться в определении размеров.

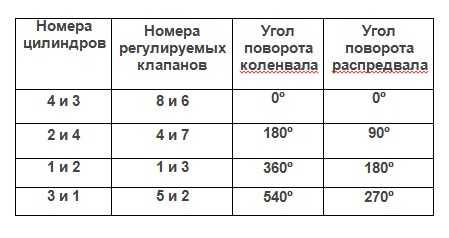

Таблица регулировки клапанов

Помнить наизусть, в каком порядке нужно производить РК, может не каждый, поэтому для «забывчивых» составляются специальные таблицы регулировки, по которым можно легко понять, при каком положении коленвала нужно регулировать тот или иной клапан.

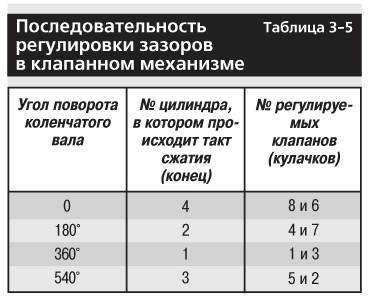

Также существуют таблицы зависимости рекомендуемого зазора от температуры окружающей среды, в них еще могут указываться значения для РК с помощью индикатора.

Если посмотреть на таблицу, из нее можно понять, что оптимальное значение 0,15 мм действительно при температуре окружающего воздуха +20ºC. Если вы решили отрегулировать клапана зимой на улице при нуле градусов, то в этом случае необходимо выставлять зазор 0,135 мм, а если при +30º – 0,158 мм.

Выставление зазоров в клапанах с помощью индикатора

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
совмещаем метки распредвала для настройки 8-го и 6-го клапана;
на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

ПРЕДНАЗНАЧЕНИЕ КЛАПАНОВ В ДВИГАТЕЛЕ

При своей работе двигатель потребляет воздух и топливо, а выделяет выхлопные газы. Клапаны служат для того, чтобы в цилиндр поступала топливовоздушная смесь (через впускной клапан) и удалялись выхлопные газы (через выпускной клапан). Чередование циклов впуска и выпуска называется рабочим циклом двигателя. Он состоит из четырёх тактов.

Впуск. Открыт впускной клапан. Поршень движется вниз и за счёт разряжения, создаваемого в цилиндре, увлекает за собой топливовоздушную смесь, которая поступает через открытый впускной клапан.
Сжатие. Оба клапана закрыты. Поршень движется вверх (к свече зажигания) и сжимает топливовоздушную смесь.
Рабочий ход. Оба клапана закрыты. Свеча зажигания даёт искру, которая поджигает топливовоздушную смесь. Во время сгорания топливовоздушной смеси образуется много газа, который толкает поршень вниз.
Выпуск. Открыт выпускной клапан. Поршень движется вверх и выталкивает из цилиндра отработавшие газы через открытый выпускной клапан.
Рабочий цикл двигателя состоит из четырёх тактов, за время которых рабочая смесь поступает, сжимается и сгорает, затем удаляются отработавшие газы

СМЫСЛ РЕГУЛИРОВКИ КЛАПАНОВ

Открытием клапана управляет кулачок распределительного вала. При работе двигателя клапан нагревается и удлиняется, что может привести к его неполному закрытию. Для компенсации этого удлинения существует зазор между клапаном и кулачком распределительного вала. Смысл регулировки клапанов сводится к выставлению необходимой величины этого зазора.

ПРИЗНАКИ НЕПРАВИЛЬНОЙ РЕГУЛИРОВКИ КЛАПАНОВ

Признаками неправильно отрегулированных клапанов являются:

Посторонний металлический стук из-под клапанной крышки.
Снижение мощности двигателя.
Запах чистого бензина в выхлопных газах.

Регулировка клапанов на автомобилях ВАЗ 2107 обязательна после ремонта газораспределительного механизма, а также после пробега в 10–15 тысяч километров.

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю российского автопрома ВАЗ-2107, следует отметить, что выпуск инжекторных модификаций двигателей был начат в 2006 году. С 1982 года по 2006 год «семёрки» оснащались карбюраторной системой впрыска.

Оба вида двигателей хотя и имеют некоторые конструктивные отличия, но обязательно нуждаются в отладке клапанов. Производители рекомендуют выполнять диагностику по регулировке клапанов на всех автомобилях через каждые 20-35 тысяч км пробега. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда появляется посторонний шум при работе мотора.

На ВАЗ-2107 проводить регулировку следует гораздо раньше, так как нарушение зазора – это болезнь отечественных автомобилей. Согласно предписанию производителя – это значение составляет 15-20 тысяч км пробега.

Это интересно! В регулировке клапанов нуждаются не все двигатели внутреннего сгорания. Если в автомобиле установлены гидрокомпенсаторы, то необходимость в периодической регулировке клапанов отсутствует.

Гидрокомпенсатором называют устройство, которое автоматически осуществляет регулировку тепловых зазоров клапанов. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не устанавливались. Их можно установить самостоятельно, однако это хлопотно и достаточно дорого.

Определить необходимость проведения регулировки тепловых зазоров клапанов можно по обнаружению следующих характерных признаков:

Посторонние шумы при работе двигателя. Это звонкие щелчки или «цоканье», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
Двигатель начинает «троить», что обусловлено снижением компрессии или вовсе её исчезновением.
Увеличение расхода топлива без соответствующих на то причин.
Снижается динамика при разгоне.

Особое внимание следует обращать на металлический звонкий стук, который является главным признаком, а всё остальное – это косвенные симптомы. В видеоролике показано, что же представляет собой металлический стук клапанов. При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов

Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства

При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов. Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких трудностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно

При проведении процедуры важно знать, какая система подача топлива установлена на автомобиле ВАЗ-2107, так как для инжектора и карбюратора методика имеет незначительные отличия

Это интересно! Если вы устали регулировать тепловые зазоры клапанов на «семёрке», то альтернативный вариант – это установка ГБЦ с гидрокомпенсаторами для ВАЗ-2107. Несмотря на высокую стоимость, многие автовладельцы прибегают к самостоятельной установке гидрокомпенсаторов.

Регулировка клапанов ВАЗ «Классика»

Первым автомобилем, сошедшим с конвейера Волжского автомобильного завода, была модель ВАЗ-2101. Впоследствии производитель выпускал еще 6 моделей, до ВАЗ-2107. Все эти авто в народе получили обозначение «Классика» из-за особенностей компоновки. Все эти модели выпускались в кузове седан (кроме 2102 и 2104 – которые являются универсалами), оснащались рядным 4-цилиндровым мотором с продольным расположением, а также приводом на задние колеса.

Примечательно, что на все эти авто устанавливались практически идентичные моторы. И хоть в результате доработок удавалось менять рабочие характеристики силовых установок, но компоновка их была одинаковой.

Самостоятельная регулировка

Перед проведением работ требуется поставить машину на ровную поверхность. Поскольку потребуется вращение коленвала, то одно колесо должно находиться подвешенным в свободном состоянии. Также рекомендуется коробку передач перевести в нейтральное положение, а под колеса поставить специальные противооткаты. Если их нет, то можно положить камни или кирпичи.

После подготовки можно приступать к основной процедуре.

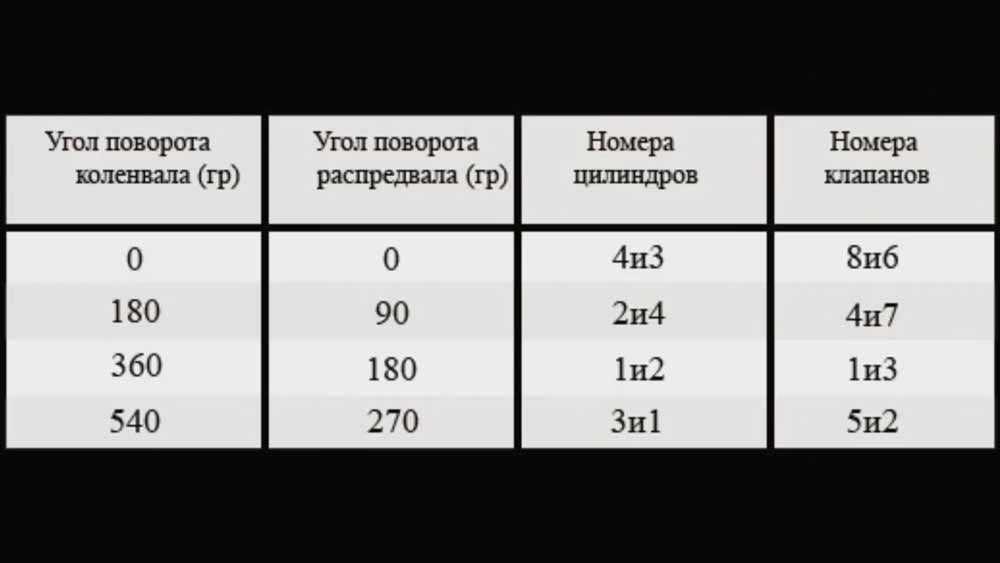

Таблица для регулировки клапанов

При помощи нее можно легко вычислить номер цилиндра по установленному коленвалу. Перед началом регулировки нужно поставить правильно поршень цилиндра номер один.

Карбюратор

Карбюраторный и инжекторный двигатели на марке ВАЗ отличаются только системой подачи топлива. Регулировка клапанов проводится точно так же, с применением того же набора приспособлений и оборудования.

Порядок действий, чтобы все настроить:

Для начала требуется повернуть коленвал, чтобы совпали метки на шкиве, которые предварительно необходимо нанести через каждые 90°.
С помощью гаечного ключа на 17 следует повернуть распределительный вал на три зубца вдоль по траектории движения часовой стрелки, чтобы кулаки распредвала отошли от толкателей.
С помощью щупа измерить размеры зазоров. Прибор внутри должен легко перемещаться.
Вычислить размер зазора на цилиндре номер один при помощи замера.
Если размеры зазоров будут слишком малыми или, наоборот, большими, то следует установить приспособление для регулировки на корпус подшипников.
Повернуть толкатель на себя.
Зафиксировать его в нужном положении.
С помощью рычага прижать к себе толкатель и зафиксировать.
Достать старую шайбу для регулировки.

Данное действие рассчитывается при помощи простой формулы:

Н = А + (В — С), где:

Н — толщина необходимой новой шайбы;
А — размер по толщине отработанной шайбы;
В — величина замеренного зазора;
С — размер зазора, который требуется получить.

Завершив все действия, следует установить новую прокладку и достать фиксатор. Для этого рекомендуется проверить установленный зазор и, если есть необходимость, выбрать прокладку другого размера. Заранее стоит приобрести качественный набор, в которых шаг шайб составляет 0,05 мм. После регулировки клапанов одного цилиндра следует провести идентичную для оставшихся.

После окончания всех действий рекомендуется провести проверку работы двигателя. Для этого нужно собрать и установить все снятые детали на свои места, запустить двигатель и прислушаться к его работе.

Инжектор

Для такого типа двигателей распространены некоторые особенности. У них метки расположены на шкиве, при помощи которого генератор приводится в действие. Также метки есть на звездочке, которая находится на распредвале.

Кроме этого, для инжекторных моторов действует та же регулировочная таблица.

Как настраивать зазоры при помощи щупа

История газораспределительного механизма ВАЗ 2107

Конструкция семерочного двигателя довольно интересна даже в историческом контексте. Эти моторы стали переходным периодом от нижневальной конструкции с системой коромысел и толкателей, как на военных и послевоенных двигателях Додж. В этих моторах распределительный вал находился не в головке цилиндров, а в блоке, ниже уровня самих клапанов. Клапана же приводились при помощи системы тяг и толкателей.

Такая система вскоре была вытеснена моторами с верхним расположением распределительного вала. Одними из первых в Европе такую конструкцию стали применять автомобили Пежо и Фиат, а уже к концу 50-х годов практически все мировые производители перешли на верхневальную систему газораспределительного механизма.

Таким стал двигатель для нового итальянского автомобиля Fiat 124 Special. примечательно, что этот мотор изначально не был куплен советскими изобретателями. Они сначала изобрели старый нижнеклапанный мотор, который и был продан вместе с лицензией на производство 124-й модели. Но некоторых из членов делегации по изобретению двигателя у итальянцев загрызла совесть, что им приходится изобретать такой допотопный мотор, хотя новый уже был практически готов к производству. Они и настояли на покупке нового фиатовского двигателя с верхним расположением клапанов и верхним распредвалом. Большое им за это спасибо, иначе вся ВАЗовская классика ездила бы с моторами довоенной конструкции.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

И убрать тройку шлангов возле воздушного фильтра.

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

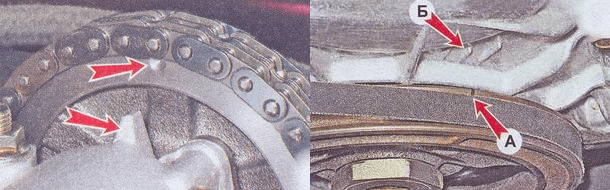

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

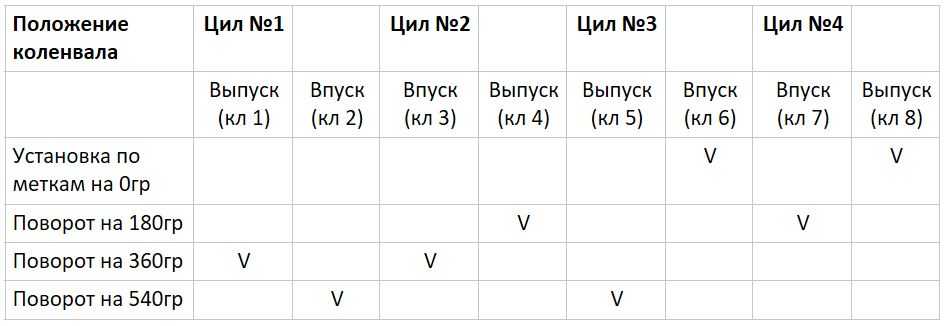

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

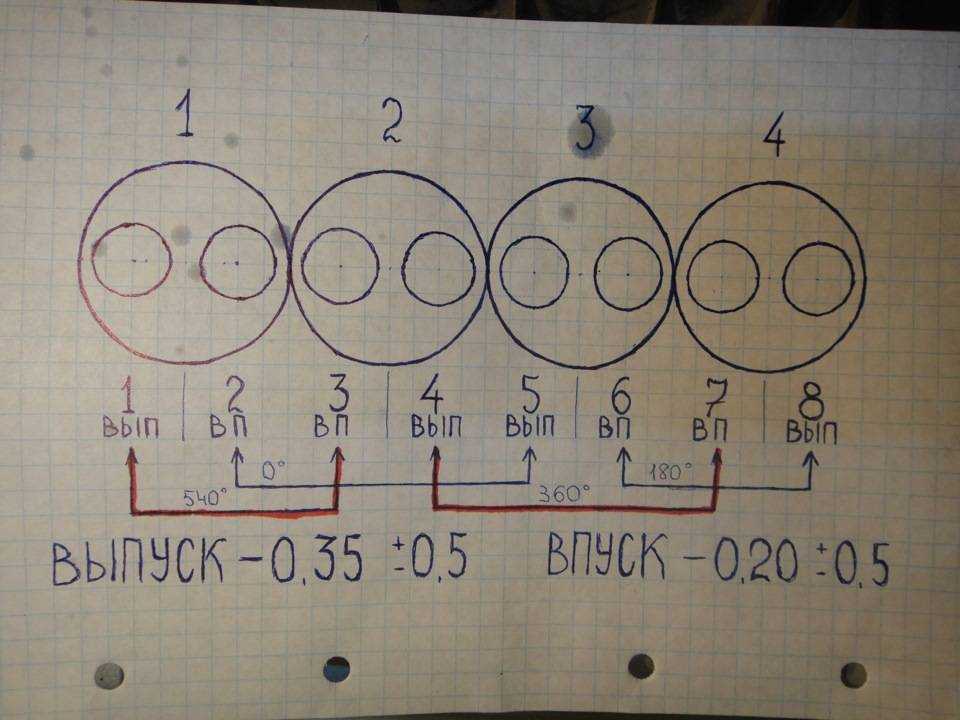

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

Второй клапан (и все остальные) регулируются точно так же.

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

Вот в этом месте.

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

Заводская метка ушла на 90 градусов.

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Замена датчика холостого хода

Датчик холостого хода ВАЗ 2107 можно снять лишь вместе с корпусом дроссельной заслонки. Чтобы избежать ожогов при выполнении работ, необходимо убедиться что двигатель остыл. Для демонтажа датчика следует выполнить такие операции:

После снятия датчика нужно проверить уплотнительное кольцо, расположенное в месте крепления датчика холостого хода. Если оно потрескалось или неэластично, необходимо произвести замену.

Проверка датчика холостого хода состоит в контроле сопротивления между выводами его обмоток. Между A-B и C-D оно должно быть примерно 53 Ома, между A-C и B-D – стремится к бесконечности. Если сопротивление иное, датчик холостого хода необходимо заменить новым.

Перед установкой нового датчика нужно проконтролировать величину выступа его иглы. Она должна выступать не больше чем на 23 мм. Проверить это можно так:

Подать плюс на вывод D датчика холостого хода ВАЗ 2107.

Коснуться проводом массы вывода С датчика холостого хода. Игла немного выдвинется. Многократными касаниями, имитируя импульсы от источника питания, выдвинуть иглу так, чтоб она заняла крайнее положение.

Штангельциркулем проверить величину выступа. Если выступ иглы больше 23 мм, датчик нужно менять на новый.

Перед установкой регулятора холостого хода необходимо смазать машинным маслом резиновое уплотнительное кольцо.

Установка датчика холостого хода происходит в последовательности, обратной снятию. При установке необходимо проверить исправность ленточных хомутов и при необходимости заменить их. Также надо учесть, что устанавливать корпус дроссельной заслонки необходимо только на новую прокладку.

Что же делать, если прыгает холостой ход на ВАЗ 2107, есть ли какая-нибудь панацея от этого? Много неприятностей доставляет владельцам топливная система, но нужно учесть одну особенность – не всегда она виновата. Например, в карбюраторных моторах с классической системой зажигания велика вероятность поломки контактной группы в случае наличия нестабильности оборотов холостого хода. Но с инжекторными моторами все несколько проще. А теперь обо всем более подробно.

Основные неисправности ГРМ ВАЗ 2101

Согласно статистике, каждая пятая неисправность двигателя происходит в газораспределительном механизме. Порой различные неисправности имеют похожие симптомы, поэтому на диагностику и ремонт тратится много времени. Выделяют следующие наиболее распространённые причины неисправности ГРМ.

Неправильно выставленный тепловой зазор между рокерами (рычагами, коромыслами) и кулачками распредвала. Это приводит к неполному открытию или закрытию клапанов. В процессе работы клапанный механизм нагревается, металл расширяется, и происходит удлинение клапанных стержней. Если тепловой зазор выставлен неправильно, двигатель будет с трудом запускаться и начнёт терять мощность, появятся хлопки из глушителя и стук в районе мотора. Устраняется эта неисправность корректировкой зазора или заменой клапанов и распредвала в случае их износа.
Износ маслосъёмных колпачков, клапанных штоков или направляющих втулок. Следствием этого станет увеличение расхода моторного масла и появление дыма из выхлопной трубы во время холостого хода или перегазовок. Неисправность устраняется заменой колпачков, клапанов и ремонтом ГБЦ.
Выход из строя привода распредвала в результате ослабления или обрыва цепи, поломки натяжного устройства или цепного успокоителя, износа звёздочек. В результате нарушатся фазы газораспределения, клапаны зависнут, а двигатель заглохнет. Потребуется его капитальный ремонт с заменой всех вышедших из строя деталей.
Поломка или усталость клапанных пружин. Клапаны будут закрываться не до конца и начнут стучать, нарушатся фазы газораспределения. В этом случае пружины следует заменить.
Неполное закрытие клапанов из-за обгорания рабочих фасок клапанных тарелок, образования налёта из отложений некачественного моторного масла и топлива. Последствия будут аналогичны описанным в пункте 1 — потребуется ремонт и замена клапанов.
Износ подшипников и кулачков распредвала. В результате нарушатся фазы газораспределения, снизится мощность и приёмистость двигателя, в ГРМ появится стук, а отрегулировать тепловой зазор клапанов станет невозможно. Проблема решается заменой изношенных элементов.

После устранения любой из неисправностей двигателя ВАЗ 2101 обязательно потребуется регулировка зазора между рокерами и кулачками распределительного вала.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.
