Устройство, ремонт и регулировка карбюраторов серии дааз 2107

Демонтаж карбюратора

Для того чтобы выполнить многие настроечные и ремонтные работы, потребуется снять карбюратор

Неправильно выполненная операция может свести на нет все положительные изменения, поэтому важно учитывать некоторые особенности при снятии ДААЗ 2107. Демонтаж рекомендуется выполнять в такой последовательности:

• Снять гофрированный патрубок воздуховода.
• Удалить корпус фильтра вместе с очистительным элементом.
• Снять трос подсоса.

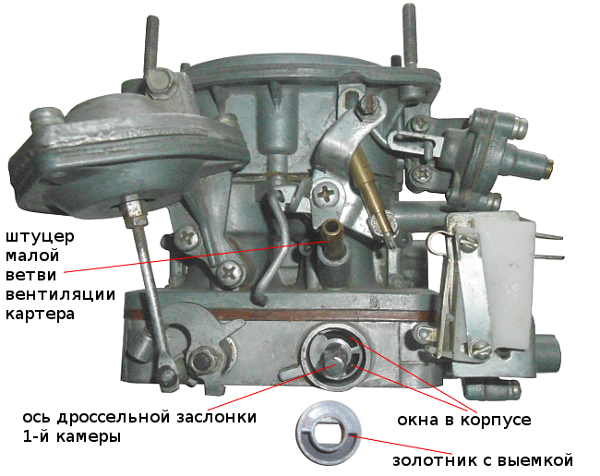

• Удалить шланг картерных газов.
• Отключить провода экономайзера ХХ.
• Снять трубку вакуумного регулятора опережения зажигания.
• Удалить шланг экономайзера.
• Отсоединить топливный шланг.

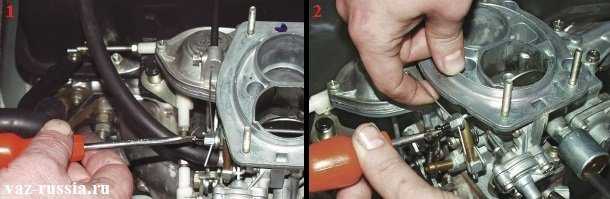

• Открутить гайки крепления карбюратора.

Когда все элементы крепления карбюратора будут отсоединены, осуществляется снятие карбюратора со шпилек.

Разборка и чистка узла

Разборка и чистка карбюратора осуществляется в такой последовательности:

• Открутить винты верхней крышки и разобрать карбюратор на 2 части.
• Выкрутить жиклеры и извлечь эмульсионные трубки.
• Выкрутить и извлечь распылитель.
• Удалить диффузоры.
• Открутить и извлечь распылитель ускорителя.
• Выкрутить болт топливного жиклера.
• Извлечь жиклер переходной системы.
• Открутить и извлечь топливный жиклер холостого хода.

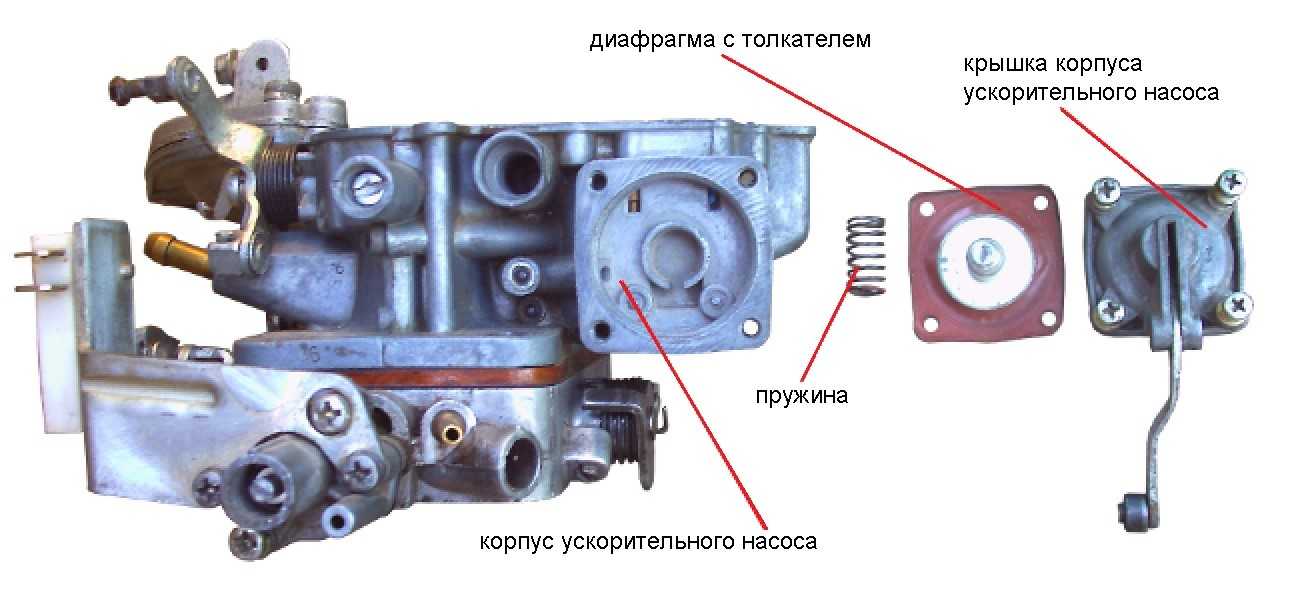

• Открутить винты крышки ускорительного насоса.
• Разобрать ускорительный насос.
• Удалить возвратную пружину и фиксатор тяги.
• Снять пневмопривод.
• Открутить крепления нижней части карбюратора.

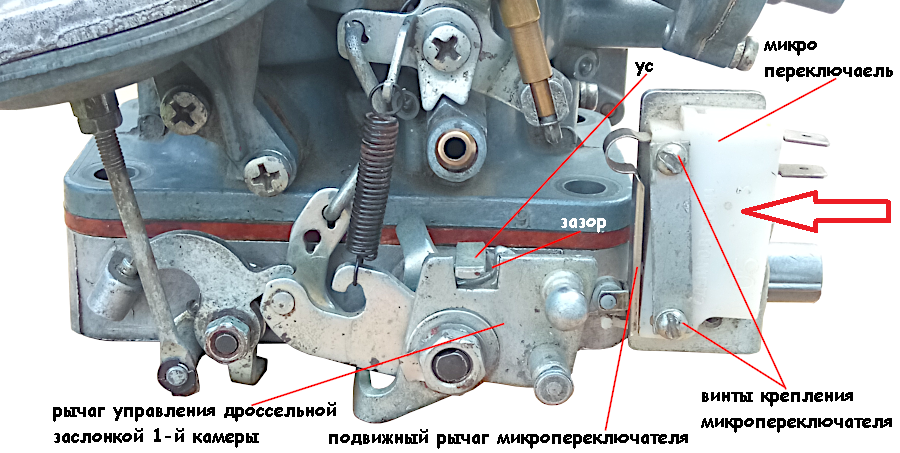

• Снять экономайзер и переключатель ЭПХХ.

Корпус разобранного карбюратора следует замочить в керосине, а жиклеры также промыть любым растворителем и продуть сжатым воздухом. После того как детали высохнут карбюратор собирается в обратном порядке.

Таблица тарировочные данные жиклеров ДААЗ 2107

Обозначение Карбюратора	Топливный главной системы	Воздушный главной системы	Топливный холостого хода	Воздушный холостого хода	Жиклер ускорительного насоса
I кам	II   кам	I             кам	II кам	I      кам	II кам	I  кам	II   кам	Топлив.	перепускной
2107–1107010; 2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40

Прочистка карбюратора ВАЗ 2107 без разборки

Освобождение от засора без разборки карбюратора позволит существенно сэкономить время, а также минимизировать вероятность повреждения внутренних деталей малоопытными автомеханиками. Для того чтобы выполнить прочистку необходимо:

• Снять воздушный фильтр и электромагнитный клапан.
• Надеть устройство распыления смеси специальную трубку и залить чистящее средство в жиклеры и внутренние части карбюратора.
• Подождать около 10 минут.
• Установить ранее снятые детали и запустить двигатель.

В большинстве случаев ремонт карбюратора ВАЗ 2107 не понадобится, если использовать качественное средство для очистки.

Самостоятельно регулировать карбюратор на вазовской классике совсем несложно. Если чистить это устройство регулярно по приведенной выше схеме, то мотор заводится без проблем даже в сильный мороз. Иногда настраивать карбюратор на семерке без замены вышедших из строя элементов не представляется возможным. В таких ситуациях необходимо использовать классический ремкомплект для ДААЗ 2107.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

• наружная мойка и чистка деталей карбюратора;
• осмотр элементов агрегата на предмет возможного повреждения;
• очистка сетчатого фильтра;
• промывание поплавковой камеры;
• очищение воздушных жиклеров;
• крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

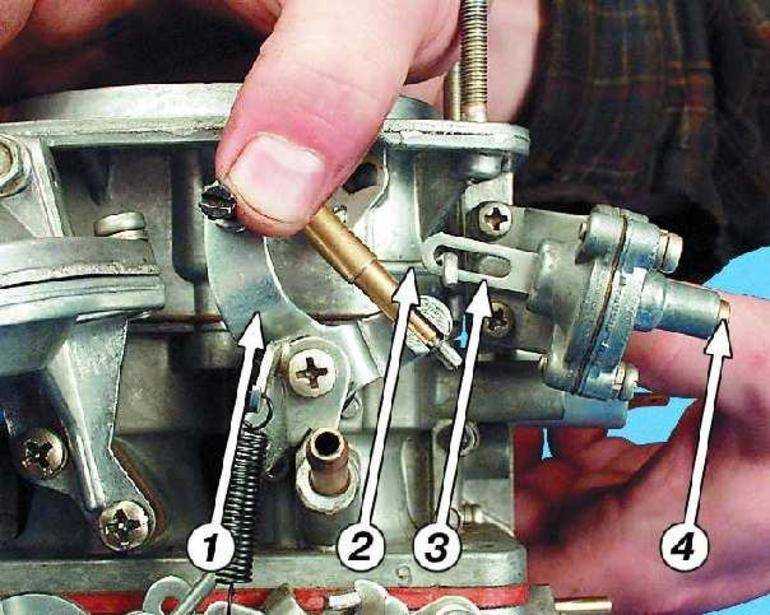

Как регулировать систему пуска?

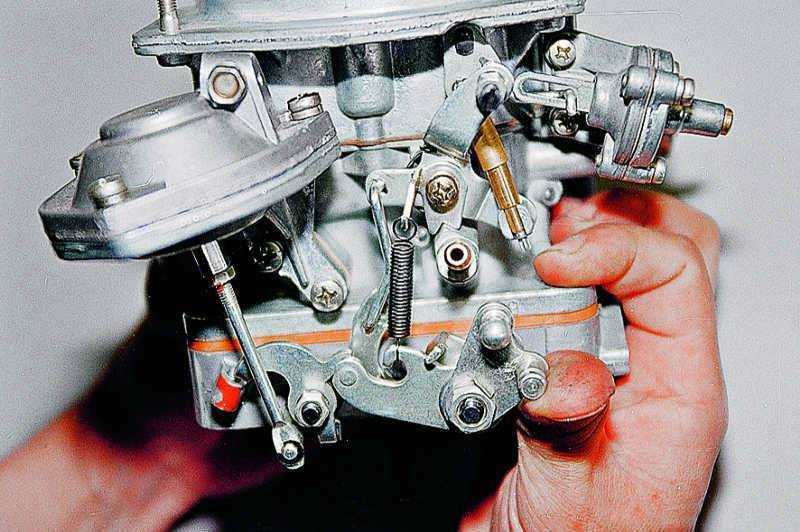

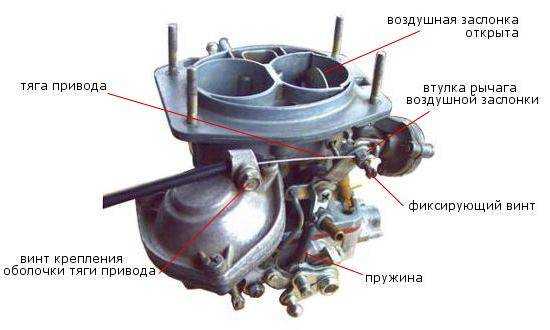

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Признаки неисправности карбюратора у машины

Признаки могут совпадать с другими проблемами в системе транспортного средства. Поэтому, чтобы не начать настройку нормального генерирующего узла, нужно выполнить тестирование других систем.

Возможные признаки неисправности агрегата топливоподачи:

• при раскрутке мотора не прогретого транспорта, он практически сразу же глохнет без дополнительной нагрузки на акселератор;
• машина захлёбывается, стоя на месте, если нет дополнительных оборотов;
• резкое давление на акселератор приводит не к разгону машины, а к провалу;
• на свечки попадает горючее;
• транспорт «жрёт» большое количество топлива, но мощность стала ниже, иногда а движении возникают рывки.

Чаще всего, когда неисправен или не настроен карбюратор, возникает сразу несколько перечисленных проблем в совокупности. Расход топлива наблюдается всегда если есть нарушение в системе. Чёрный дым из выхлопной трубы говорит о слишком обогащённой топливовоздушной смеси, создаваемой карбюратором. Обнаружив в автомобиле одну из представленных неисправностей, нужно сразу же приступить к ремонту машины. В противном случае значительно увеличится износ поршневой группы автомобиля. Процедура регулирования механизма имеет множество других нюансов, которые также будут важными, и все рассмотреть их в одной статье невозможно.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления. Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Неполадки карбюратора ДААЗ 2107

Неполадки карбюратора ДААЗ 2107 могут проявляться на всех режимах работы двигателя. Наиболее часто неисправность этого устройства можно определить по следующим признакам:

• Нестабильная работа на холостом ходу.
• Провалы в работе двигателя при ускорении.
• Существенное увеличение расхода горючего.
• Двигатель не развивает полной мощности.
• Наблюдаются «чихание» двигателя либо детонация в глушителе.

При наличии даже одного диагностического признака следует как можно скорее проверить карбюратор 2107 на наличие неисправностей.

Карбюратор ДААЗ переливает бензин

Если в двигатель поступает больше бензина, чем необходимо для нормальной работы, то силовой агрегат будет с трудом набирать обороты. В камере сгорания могут раздаваться сильные хлопки, а при полном «заливании» свечей запуск мотора будет невозможен. Восстановление работоспособности карбюратора ДААЗ 2107-1107010-20при такой поломке может заключаться в прочистке воздушных жиклеров, а также выставлении положения поплавка в поплавочной камере. Возможна также негерметичность игольчатого клапана, которая устраняется заменой запорного элемента.

Стреляет в карбюратор ДААЗ 2107

Если стреляет в карбюратор, то также возможен перелив из-за загрязнения жиклеров или неправильной работы поплавкового механизма. Не всегда хлопки в карбюраторе могут указывать на необходимость ремонта этой детали. Неправильно выставленный момент зажигания (слишком раннее), а также прогорание впускных клапанов могут вызывать аналогичный эффект.

Если детали зажигания и системы газораспределения правильно настроены и находятся в исправном состоянии, то потребуется выполнить регулировку карбюратора на ВАЗ 2107.

Карбюратор ДААЗ не подает бензин

Если бензин к карбюратору подводится в необходимом количестве, но в камеру топливо не поступает, то причина наличия такого диагностического признака может заключаться в подклинивании игольчатого клапана. Часто фиксация этого элемента обусловлена механической блокировкой поплавка о стенки поплавковой камеры. Регулировка карбюратора 2107 методом подгибания подвижного элемента позволит полностью устранить неисправность.

Не работает вторая камера карбюратора ДААЗ 2107

Вторая смесительная камера карбюратора ДААЗ 2107 необходима для обеспечения питания мотора повышенным количеством смеси при работе силового агрегата на пределе мощности.

Если не включается вторая камера, то возможно устройство механически не связано с первым элементов. Принцип работы механизма заключается в том, что система включается в работу только после открытия первой заслонки.

Загрязнение главного топливного жиклера второй камеры карбюратора также может являться причиной того, что при повышении мощности мотора дополнительная топливная система не включается в работу. Устранение такой технической проблемы возможно методом промывки и продувки внутренних элементов устройства.

Карбюратора ДААЗ – не работает ускорительный насос

Если при резком увеличении оборотов двигателя наблюдаются провалы, то высока вероятность того, что вышел из строя ускорительный насос. Причиной неполадки может быть засорение жиклера, который осуществляет дозированное поступление топлива в этом механизме. Особенность работы дополнительного элемента заключается в том, что дополнительная порция топлива поступает только при резком открытии дроссельных заслонок. Обеспечение работоспособности такого механизма заключается, в том числе, наличием обратного клапана, который может не работать на карбюраторах классики по причине засорения. В редких случаях неисправность ускорительного насоса обусловлена разрывом диафрагмы, посредством которой образуется нагнетание топлива в дополнительную систему.

Прочистка и продувка внутренних элементов карбюратора позволят полностью устранить проблему. При поломке элементов следует заменить неисправные детали (потребуется приобрести ремкомплект ДААЗ 2107).

Карбюратор глохнет при нажатии на газ

Если двигатель нормально работает в режиме холостого хода, но после нажатия педали акселератора глохнет, то высока вероятность неисправности дозирующей системы первичной камеры карбюратора 1107010.

Причиной нестабильной работы устройства может являться засорение топливного жиклера, поэтому эту деталь следует проверить в первую очередь, если двигатель перестает работать при нажатии на педаль газа.

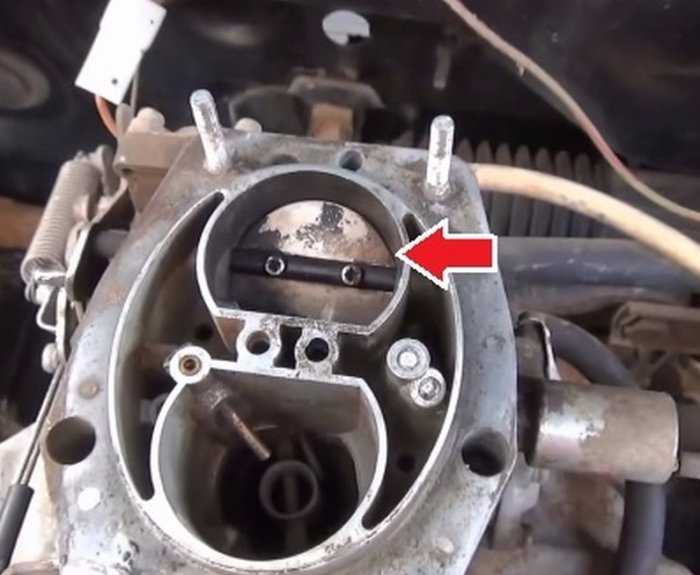

Растачивание больших диффузоров

Одним из кардинальных способов переделать карбюратор является увеличение воздушного потока путем растачивания диффузора. Автомобиль обретает улучшение динамики при больших и средних нагрузках. Не лишен данный способ и недостатка — на малых оборотах появляются провалы в работе двигателя.

Расточка диффузоров должна быть частью комплексного тюнинга карбюратора. После нее в обязательном порядке требуется подбор новых жиклеров. В случае отсутствия нужного диаметра требуется их рассверливание. Особо актуальна данная операция для форсированных двигателей на 1,7 и 1,8 литра, так как в продаже жиклеры увеличенного диаметра для них отсутствуют.

Не все автовладельцы согласны мирится с провалами на низах. Для улучшения динамики на малых оборотах и при небольших нагрузках применяют:

• Топливный жиклер, который обладает большим диаметром на фоне штатного. Устанавливается в клапан ЭПХХ;
• Увеличенный носик распылителя. Обычно устанавливается в первую камеру, а во вторую, на усмотрение автолюбителя, можно поставить прежний носик;
• Кулачок УН, обладающий увеличенным размером.

Для растачивания можно использовать:

• специальную развертку;
• перьевые сверла по дереву.

Для улучшения аэродинамических свойств после расточки следует убрать шероховатость на поверхности диффузора. Для этого используется наждачная бумага с постепенным снижением абразивности. Рекомендуется последнюю обработку делать наждачкой-нулевкой. Для более тщательной обработки можно использовать пасту Гойя или шерстяную тряпку.

Как переделать карбюратор полностью зависит от умений и финансовых возможностей автовладельца. Производить тюнинг следует с разумным подходом, чтобы в результате вместо увеличения мощности не получить возросший расход топлива и нестабильную работу мотора.

А мне кажется тюнинг в этом компоненте совершенно неуместен. Продувка, промывка в регулярном режиме и хорошее топливо — вот и весь необходимый тюнинг, если это касается карбюратора…

Я тоже считаю, что это всего навсего излишество. к чему тратиться на тюнинг карбюратора? Я этого точно не сделаю!

• Устройство двигателя
• Выхлопная система
• Техническое обслуживание
• Тюнинг
• Трансмиссия
• Рулевое управление
• Коробка передач
• Инструмент и оборудование
• Двигатели

Что бы не пропустить лучшие материалы с сайта

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

• Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
• Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

• Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
• Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
• Не правильно подобраны жиклеры.
• Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
• Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
• Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

• неисправность или негерметичность игольчатого клапана;
• негерметичность или пробой поплавка;
• поплавок при перемещении по камере задевает за стенки;
• уровень горючего в поплавковой камере превышен;
• жиклеры, подающие воздух, засорены;
• выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

• загрязнение топливного фильтра;
• образование льда в бензопроводе;
• утечки в местах соединения топливопровода;
• помехи в шланге, который идет от бензобака;
• выход из строя бензонасоса;
• загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

• заливом из-за загрязнения топливных каналов;
• ошибочной настройкой зазоров;
• неисправностью привода дроссельной заслонки;

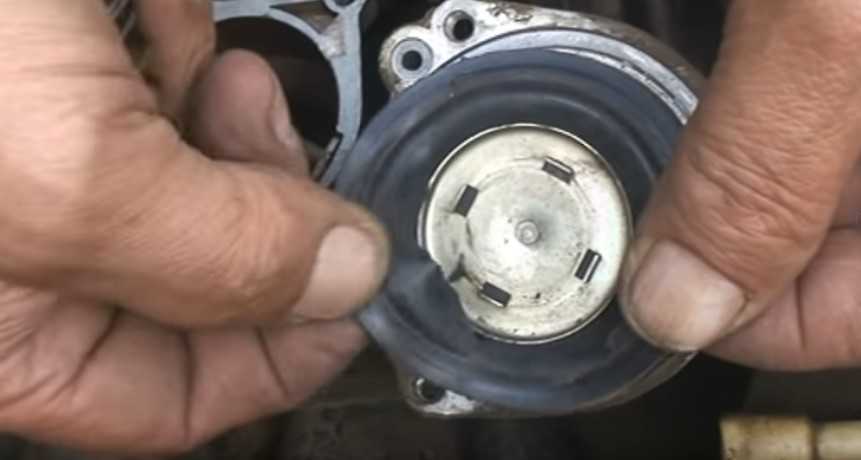

• плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Настройка карбюратора ДААЗ 2107

При беспроблемном запуске мотора и стабильной работе в любом режиме (ХХ либо под нагрузкой), устройство не нуждается в наладке. Необходимость в процедуре возникает лишь при характерных симптомах, которые совпадают с признаками неисправностей. К настройке следует приступать лишь при полной уверенности в отлаженной работе системы зажигания, отрегулированных клапанах, отсутствии проблем с топливным насосом. Кроме этого, регулировочные работы могут не привести к желаемым результатам при явном засоре устройства либо течи. Поэтому перед настройкой узла необходимо осмотреть и оценить его внешний вид.

Чтобы выполнить регулировку, потребуется следующий перечень:

• набор стандартных ключей;
• отвёртки;
• пассатижи;
• ветошь.

Регулировка ХХ

Самая весомая причина, по которой приходится производить регулировку холостого хода карбюратора — это когда мотор нестабильно работает на ХХ, при этом стрелка тахометра постоянно меняет своё положение. В результате силовой агрегат попросту глохнет. Вооружившись плоской отвёрткой, приступаем к регулировке:

1. Запускаем мотор для прогревания до температуры +90˚С. Если он глохнет, вытягиваем трос подсоса.

   Запускаем двигатель и прогреваем его до рабочей температуры 90˚С

2. После прогрева глушим двигатель, убираем подсос и находим на карбюраторе два регулировочных винта, отвечающих за качество и количество подаваемой в цилиндры смеси. Закручиваем их полностью, а затем выворачиваем первый винт на 4 оборота, а второй на 3.

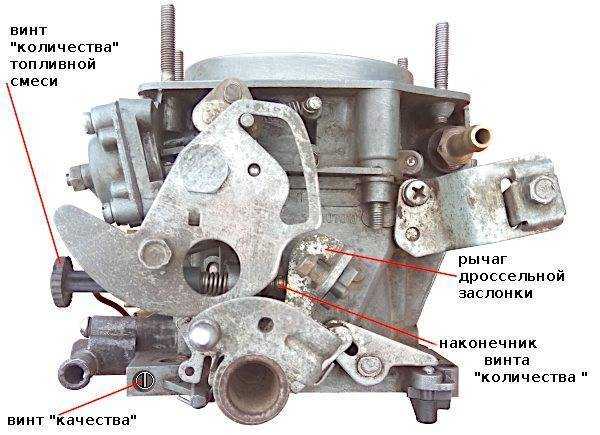

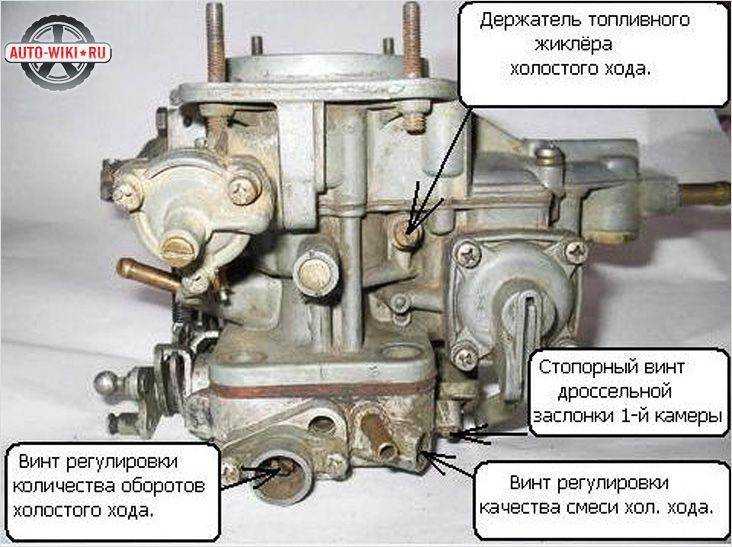

   Регулировка холостого хода выполняется винтами качества (1) и количества (2)

3. Заводим мотор. Регулировкой количества выставляем 850–900 об/мин согласно показаниям тахометра.
4. Винтом качества добиваемся снижения оборотов путём его заворачивания, а затем выкручиваем его на пол-оборота.
5. Для более точной регулировки последовательность действий можно повторить.

Видео: как отрегулировать ХХ на «классике»

Регулировка поплавка

Для проведения этой процедуры потребуется демонтировать воздушный фильтр и его корпус, а также вырезать полоски из картона шириной 6,5 и 14 мм, которые будут использоваться в качестве шаблона.

Работу выполняем в следующей последовательности:

1. Демонтируем крышку карбюратора.
2. Устанавливаем её на торец, чтобы держатель поплавка лишь слегка прикасался к шарику клапана.

3. Проверяем шаблоном 6,5 мм зазор и, если расстояние отличается от необходимого, регулируем язычок (А) путём изменения его положения.

   Для регулировки уровня топлива в поплавковой камере нужно замерить расстояние между поплавком, который едва касается шарика игольчатого клапана и крышкой карбюратора

4. Снова ставим крышку вертикально и отодвигаем поплавок в крайнее дальнее положение, замеряя расстояние шаблоном на 14 мм.

   Зазор между поплавком в крайнем положении и крышкой карбюратора должен составлять 14 мм

5. Если зазор отличается от нормы, подгибаем упор кронштейна поплавка.

   Чтобы выставить правильный зазор хода поплавка, необходимо подогнуть упор кронштейна

Видео: как отрегулировать поплавок карбюратора

Наладка механизма пуска и воздушной заслонки

Для начала нужно подготовить шаблон 5 мм и кусочек проволоки толщиной 0,7 мм, после чего можно приступать к настройке:

1. Снимаем корпус фильтра и удаляем загрязнения с карбюратора, например, ветошью.

2. Вытягиваем подсос в салоне.

   Для регулировки устройства пуска необходимо вытянуть трос подсоса

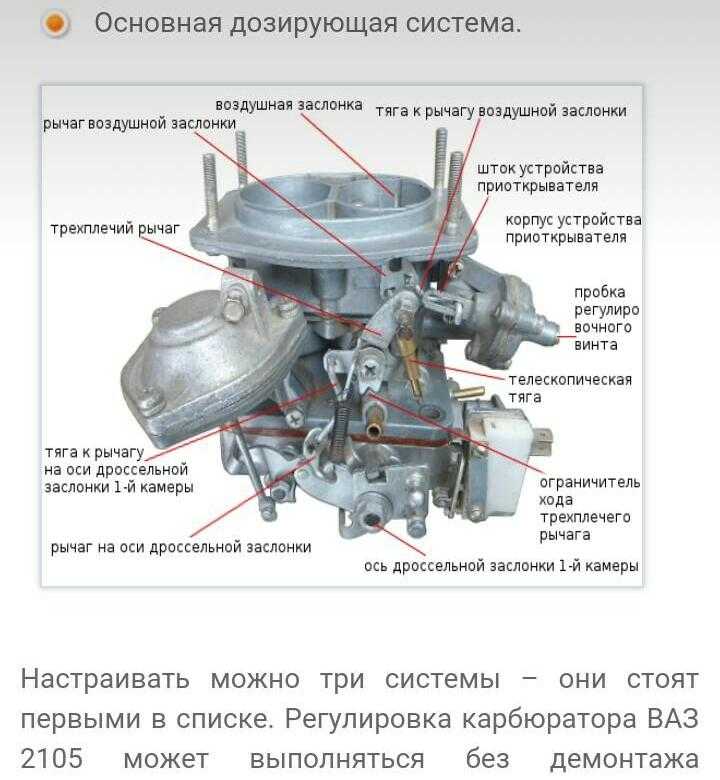

3. Шаблоном или сверлом замеряем промежуток между стенкой первой камеры и краем воздушной заслонки.

   Чтобы измерить зазор между краем воздушной заслонки и стенкой первой камеры, можно использовать сверло 5 мм либо шаблон из картона

4. Если параметр отличается от шаблона, откручиваем специальную пробку.

   Под пробкой находится регулировочный винт

5. Плоской отвёрткой регулируем винт, выставляя нужный зазор, затем закручиваем пробку на место.

   Для регулировки положения воздушной заслонки вращаем соответствующий винт

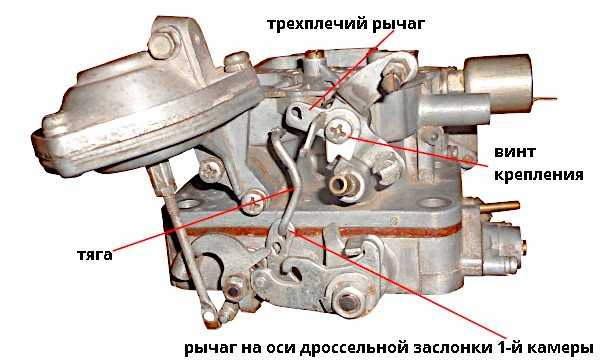

1. Вращаем против часовой стрелки рычаг А.

   Для регулировки дроссельной заслонки необходимо провернуть рычаг А против часовой стрелки

2. Проволокой 0,7 мм проверяем зазор Б.
3. Если значение отличается от необходимого, подгибаем тягу В или переставляем её край в другое отверстие.

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

1. Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.

2. Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

• на холостом ходу имеются провалы в работе мотора;

• во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;

• рывки в работе двигателя на высоких оборотах;

• череда рывков при обгоне;

• существенно увеличился расход бензина;

• трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.

https://youtube.com/watch?v=e-sINfYg8os
