Замена рулевой рейки lada 2107 (ваз 2107)

Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109

Последовательность действий:

Прежде всего, необходимо снять защиту. Для этого понадобится открутить крепежные гайки, которые есть на ней сверху и снизу.
Снимите протекторный элемент полностью, иначе он будет мешать вам в дальнейшей работе.
Чтобы избавиться от рулевых тяг, открутите пару болтов по центру рейки. Только после этого вы сможете без помех выполнить отсоединение.
Хомуты всех реек крепятся гайками с обеих сторон – их тоже нужно открутить. После этого получится отвести элемент в сторону.
Чтобы полностью снять деталь, понадобится избавиться от стяжного болта, который расположен со стороны салона, в самом низу рулевого вала.
Легко снять рейку у вас вряд ли получится – придется срывать ее с вала. Если не получается, подденьте ее монтировкой снаружи.

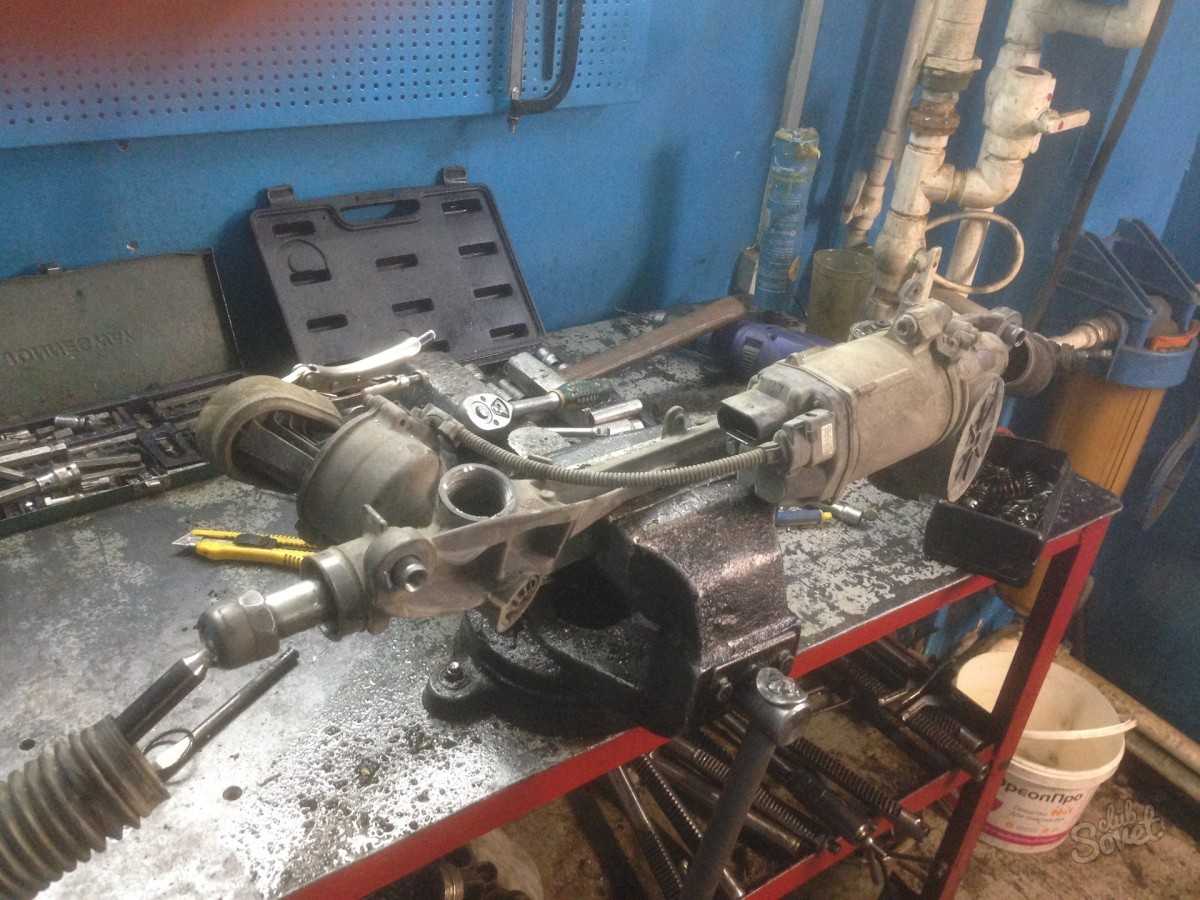

Если деталь подлежит ремонту, выполните все необходимое для этого. В случае необходимости замены понадобится покупать новую рейку. В среднем новая рулевая рейка стоит от 1 500 до 2 200 руб. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента происходит в обратной последовательности демонтажным работам.

Можно починить рейку, заменив ее некоторые износившиеся элементы.

Советы по замене старых деталей рейки

На новую опорную пластину надеваются демпфирующие кольца, чтобы тонкие края резиновых элементов были посреди выреза пластины. После покупки ремкомплекта для рулевой рейки вы найдете в нем две нужные резинки для этой цели.
Выступы втулки помогут правильно установить ее на место, после чего нужно аккуратно с помощью лезвия избавиться от тонких резинок.
Опорное кольцо с вала шестерни снимается специальными щипцами, а потом демонтируется подшипник.
Не забудьте промыть картер рулевого механизма, чтобы потом вставить новенький игольчатый подшипник.

Рулевая рейка в ВАЗ 2107 |

Рулевое управление на «классике» действительно не годится для городского маневрирования. Предлагаем вам улучшить его установкой рулевой рейки. Как это сделать и что для этого может понадобится — читайте в сегодняшнем выпуске.

От чего ставить рейку?

В настоящий момент известны два автомобиля, от которых можно приспособить рейку на Жигули.

ИЖ Ода

Первый — это очень близкий родственник «Классики» — ИЖ Ода. Но самый простой и менее трудоемкий вариант — это найти рулевую рейку от Фольксваген Гольф 2. Мы же использовали второй вариант, поэтому описывать будем именно его. К тому же, рейка от ИЖ снижает максимальный выворот руля, что может доставить дискомфорт при развороте. А вот рейка от Гольфа улучшает этот параметр.

Гольф 2

Что нужно, помимо рейки?

Помимо самой рейки, вам понадобится еще и рулевая колонка. Это нужно, чтобы исключить закусывание карданного вала при стыковке рейки с классической колонкой. Хотя, если вы сумеете «подружить» эти две противоположности, то можно обойтись и без колонки.

К самой рейке понадобятся тяги, подушки и пыльники. А вот рулевые наконечники придется использовать другие методом подбора. Мы же использовали нестандартные рычаги, поэтому наконечники были от Ниссана.

Какой будет минус?

Самый главный минус — это снижение клиренса. Дело в том, что рейку придется устанавливать чуть ниже передней балки, поэтому придется аккуратнее проезжать бездорожье.

Продолжим…

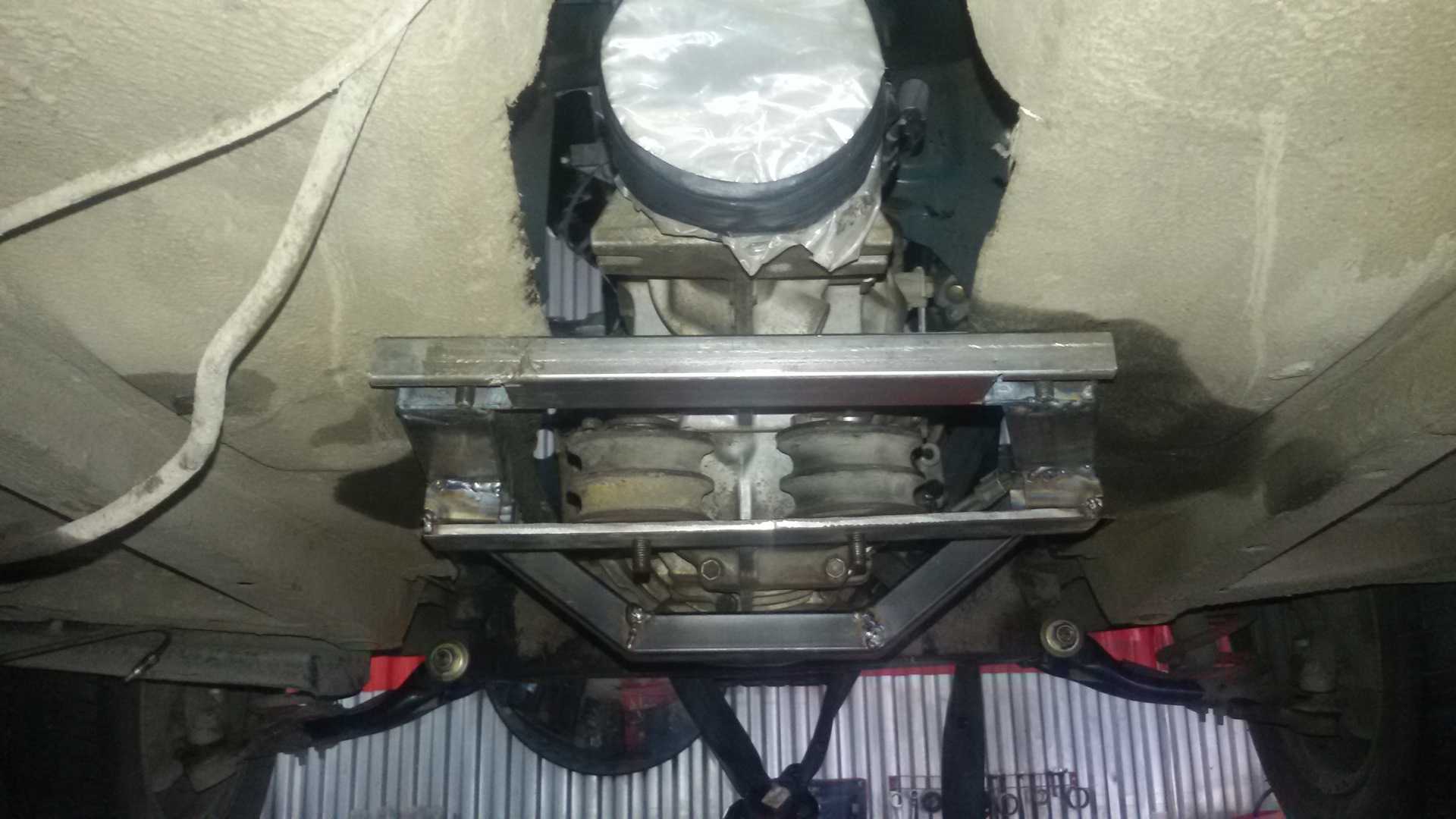

Для начала нужно изготовить крепления для рейки и приварить их к передней балке автомобиля. Выглядят они вот так.

Примеряем рейку, примеряем крепления, подпиливаем и дорабатываем, где это необходимо и привариваем крепления таким образом

После установки креплений, крепим рулевую рейку. Далее нужно состыковать ее с рулевым механизмом в салоне. Без сварочного аппарата тут тоже не обойтись. Нам понадобилось три кардана, чтобы создать хорошую передачу момента.

Останется только соединить наконечники с поворотными кулаками! Вот и все. Как видите, ничего сложного нет.

Фото взяты из интернета и не являются собственностью автора!

soulcar.ru

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется

Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

Рекомендуем: Заправка автомобильного кондиционера своими руками

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.

Ремонт рулевой колонки

Рулевой механизм подвергается постоянному трению расположенных внутри элементов, что со временем приводит к их износу. В результате требуется проведение ремонтных работ или полностью замена узла.

Как снять колонку

Снятие и ремонт редуктора относится к непростой процедуре, но её можно выполнить своими силами, имея хотя бы небольшой опыт по ремонту автомобилей. Для проведения операции потребуется следующий список инструментов:

ключи на 17 (накидной и рожковый);
торцовые головки на 17;
рукоятка с трещоткой;
монтировка;
молоток;
съёмник рулевых тяг;
вороток.

Демонтируем механизм в таком порядке:

Снимаем с АКБ минусовой провод.
Откручиваем крепление и демонтируем руль.

Видео: как заменить рулевой редуктор на «классике»

Как разобрать колонку

К разборке редуктора можно приступать сразу после его снятия с автомобиля.

Для этого нам понадобится определённый перечень инструментов:

стандартный набор ключей;
головка на 30;
вороток;
съёмник сошки;
тиски.

Чтобы разобрать рулевую колонку, необходимо выполнить следующие шаги:

Откручиваем гайку сошки воротком и головкой.

Видео: ремонт рулевой колонки классических «Жигулей»

Диагностика редуктора

Когда узел будет разобран, необходимо визуально оценить состояние всех элементов на предмет повреждений. Для этого детали очищают и промывают керосином, бензином либо соляркой, после чего осматривают каждую из них, пытаясь выявить возможный дефект (задиры, следы износа и т. п.)

Поверхности ролика и червяка постоянно взаимодействуют друг с другом, поэтому им следует уделить особое внимание. Подшипники механизма должны вращаться без намёка на заедание

Любые повреждения на внешних кольцах подшипников считаются недопустимыми. Картер редуктора также должен находиться в полностью исправном состоянии, не иметь трещин. Все детали, на которых был выявлен износ, необходимо заменить.

Сборка колонки

Перед тем как приступить к сборке устройства, на все детали, устанавливаемые внутри узла, наносим трансмиссионную смазку. Манжетные уплотнения подлежат замене при любом ремонте с редуктором. Порядок действий по сборке узла таков:

Бьём молотком по оправке и загоняем внутреннюю обойму подшипника в корпус.
Ставим в обойму подшипника его внутренние элементы и вставляем червячный вал. Надеваем на него детали наружного подшипника, запрессовываем внешнее кольцо и крепим крышку с прокладками.

Во время установки механизма на место перед окончательной затяжкой крепежа, рекомендуется несколько раз резко повернуть рулём вправо-влево, чтобы картер самоустановился.

Масло в редукторе

Смазку в рулевой колонке «семёрки» меняют хоть и нечасто, но совершать эту процедуру всё же стоит каждые 60 тыс. км. пробега. В рассматриваемом механизме используется масло GL-4, GL-5. Производитель рекомендует использовать масло таких классов вязкости:

Для замены потребуется всего 0,215 л вещества. Проверка уровня и замена смазочного материала выполняется следующим образом:

Откручиваем маслозаливную пробку.

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Загрузка …

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

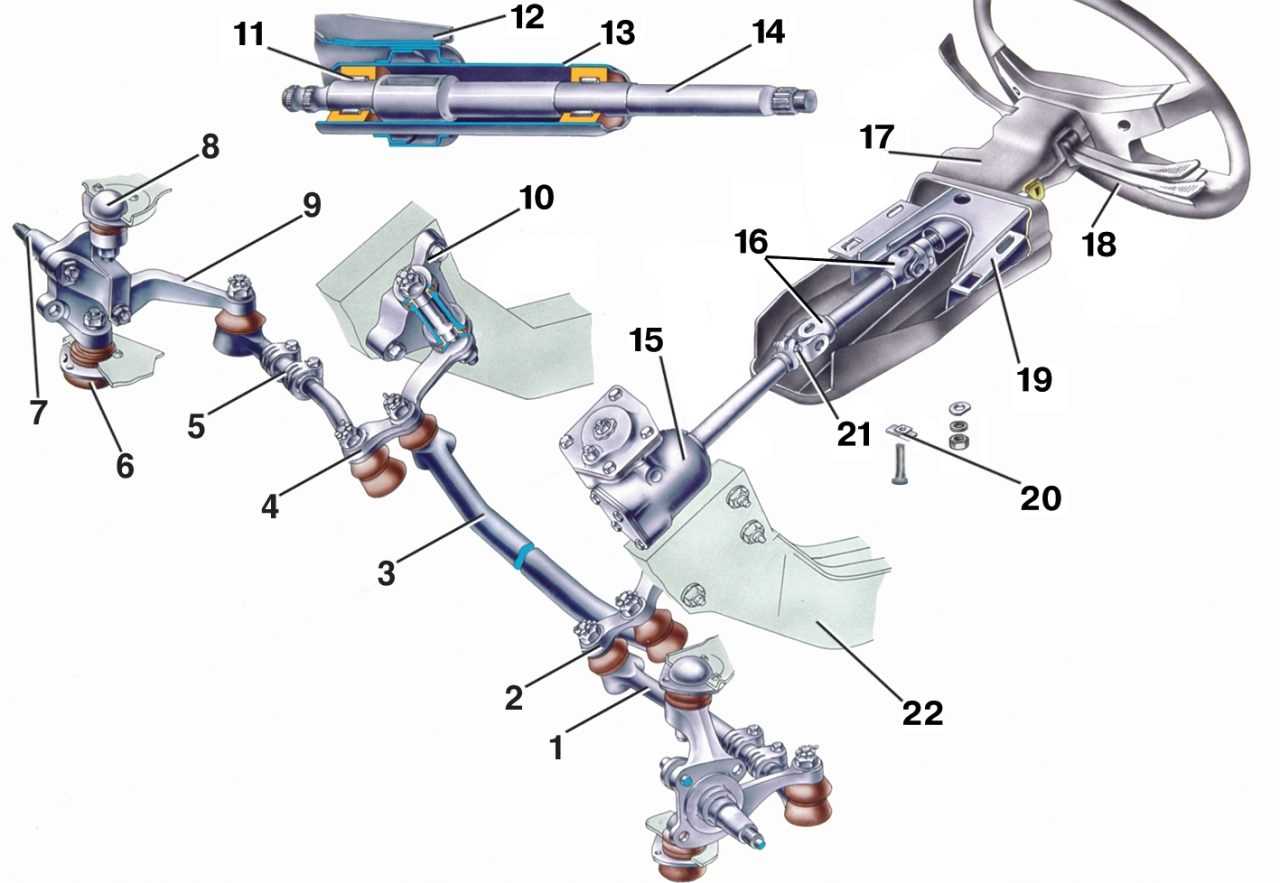

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

Механизм, который передает усилие водителя на исполнительные составляющие;
Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

Составного вала с карданной передачей;
Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

Сошка;
Маятниковый рычаг;
Поворотные рычаги;
Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
От этого, в свою очередь, поворачивается вторичный вал;
Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

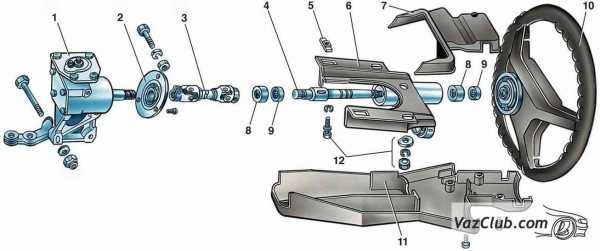

Детали рулевой колонки: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107

Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

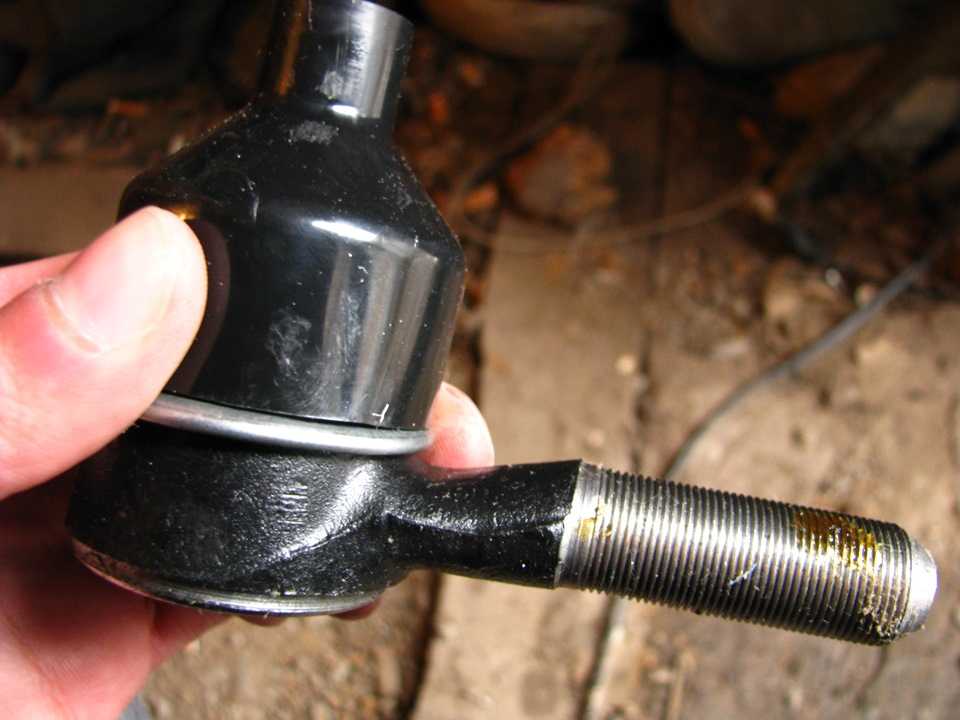

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

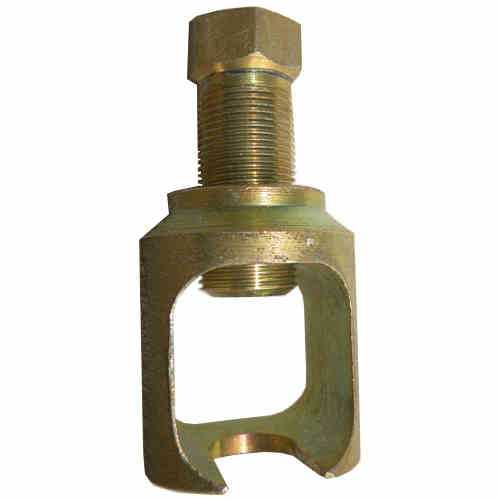

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

2Подтягиваем рулевую рейку

Чаще всего, в современных автомобилях установлены рейки гидравлического типа, потому как этот тип детали точно и быстро передает поворот руля, даже если скорость достаточно высокая.

Рулевая рейка приходит в негодость не быстро, но постоянная езда по неровным дорогам с ямами и выбоинами – это прямой путь к поломке рассматриваемой детали. Помимо всего прочего, лежачие полицейский, которые лажат сплошь и рядом на неровных дорогах, тоже становятся причинами поломки такой детали. Не стоит забывать и о пыли, которая негативно сказывается на работе рулевой рейки.

Не нужно сразу думать, что стук в рулевой рейке станет причиной появлении необходимости ее замены, также в этой проблеме сможет помочь ее подтягивание. Несмотря на то, что такой способ ремонта не всегда является максимально эффективным, но часто именно подтягивание рулевой рейки становится решением подобной проблемы.

Регулировочные процессы не являются в данном случае чем-то сложным, поэтому с такой задачей без проблем может справиться каждый, кто хоть раз сидел за рулем и хотя бы имеет примерное понятие, где и что машине находится.

Для того чтобы подтянуть рулевую рейку, вам понадобится:

напарник
ключ
автомобильная яма
прибор для определения зазора

Последовательность действий следующая:

Автомобиль должен стоят на ручнике, чтобы ни при каких условиях он никуда не покатился
Колеса транспортного средства должны стоят по прямой
Люфтометром нужно будет определить зазор.

Берем винт регулировочного типа (найти его можно будет при помощи изучения автомобильного паспорта, потому как в каждом транспортном средстве этот винт может находиться в разных местах).
Процесс подтяжки должен осуществляться в умеренном режиме, торопиться никуда не нужно. После каждого оборота в обязательном порядке нужно проверять движение рулевого колеса и его ход.
Если вы считаете, что подтянули рулевую рейку, как положено, нужно проверить это путем ходовых испытаний.
Случилось так, что ведущие колеса «идут» с натяжкой – тогда рейку в обязательном порядке нужно будет немного попустить.
Нужно понимать, что подтяжка такой детали как рулевая рейка не всегда полностью убирает стук в руле, но нередко, ситуацию все-таки удается спасти. Никто не говорит о том, что проблема исчезнет навсегда, но временно вы сможете избавиться от стука и такого ненужного люфта.

Водитель транспортного средства должен иметь в виду, что через некоторое время после подтяжки рулевой рейки, она все равно «расхлябается» и может даже полностью дать сбой, так что обращение на СТО является обязательным, причем, чем быстрее, тем лучше.

Давайте рассмотрим еще одну подробную инструкцию подтягивания рулевой рейки в автомобиле:

Поднимаем авто на эстакаду (можно просто поставить на яму). Нужно понимать, что данный процесс осуществляется из под машины.
Находим регулировочную гайку, главным предназначением которой и является подтяжка рулевой рейки. Если не знаете, где именно она находится, прочитайте инструкцию (паспорт к вашему автомобилю).
Если в вашем авто нет такой гайки (а в некоторых моделях такое быть может), тогда свои руками справится с проблемой не получится. Единственный выход в такой ситуации обращаться за помощью к профессионалам на СТО.

Когда вы найдете на днище авто такую гайку, пришло время подобрать ключ, чтобы ее затянуть.
Не стоит забывать, что в некоторых случаях на гайках надеты колпачки защитного типа, который нужно будет снять перед тем, как подтягивать гайку.

Теперь, когда ключ подобран, приступаем к непосредственному затягиванию гайки. Перестараться в этом случае тоже нельзя, потому как руль попросту перестанет крутиться.
