Замена грм ваз 2110 8 клапанов

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

• набор ключей;
• новый ремень ГРМ;
• новый натяжной ролик.

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

1. Автомобиль нужно установить на ручной тормоз.
2. Установить 4-ю или 5-ю передачу.
3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
5. Теперь автомобиль следует перевести на нейтральную передачу.
6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

Рассмотрим замену ремня ГРМ ваз 2110 (8 клапанов без ГУР)

Начинаем замену

Начинаем с откручивания двух передних болтов защиты.

Откручиваем болты защиты ремня газораспределения

Потом откручиваем гайку в центре.

Откручиваем центральную гайку защиты

Снимаем кожух защиты ремня газораспределения.

Вынимаем защитный кожух

Снимаем правое колесо и защиту за ним. Проворачиваем шкив генератора при помощи головки на 19, вращение производим по часовой стрелке.

Прокручиваем шкив генератора

Крутим шкив, пока не совпадут метки на крышке и на шкиве.

Метки на крышке и на шкиве совпали

Сверху на коробке передач снимаем заглушку.

Снимаем заглушку

В отверстии проверяем совпадение меток.

Метки в отверстии должны совпадать

Метки при снятой коробке передач

Блокируем вращение маховика, вставив в отверстие отвертку.

Блокируем вращение маховика отверткой

Затем снимаем сам шкив генератора головкой на 19.

Откручиваем шкив

Вытаскиваем шкив и откладываем его в сторону.

Вытаскиваем шкив и откладываем в сторону

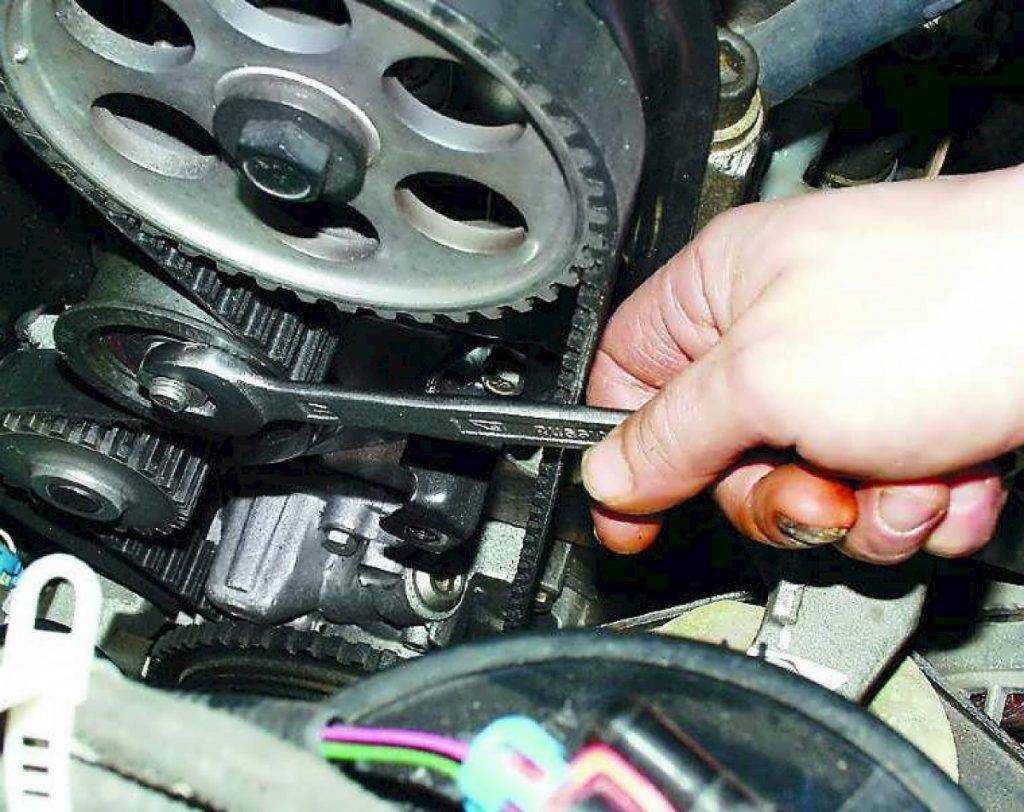

Ключом на 17 отпускаем гайку ролика натяжителя.

Отпускаем гайку натяжителя

Вынимаем старый ремень газораспределительного механизма.

Вынимаем старый ремень

Откручиваем ролик — натяжитель и заменяем его на новый.

Снимаем ролик натяжителя

Не забудьте установить под ролик специальную шайбу.

Устанавливаем шайбу под ролик

Теперь новый ремень ГРМ одеваем и, при помощи ролика, натягиваем его.

Натягиваем ремень грм

Проверяем расположение меток. Все должно оставаться на местах. Приступаем к сборке в обратном порядке.

Проверяем метки

Проверяем натяжение, выкручивая ремень. Следим, чтобы он не был перетянут.

Проверяем натяжение ремня газораспределения

Замена ремня ГРМ ВАЗ 2110 (8 клапанная система газораспределения) завершена. Заведите двигатель и дайте ему поработать. Внимательно присмотритесь к работе ремня ГРМ. Если все нормально, одевайте защиту. Вся процедура заняла около 30 минут.

Как выставить метки ГРМ на ВАЗ-2114 8 клапанов фото и видео

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

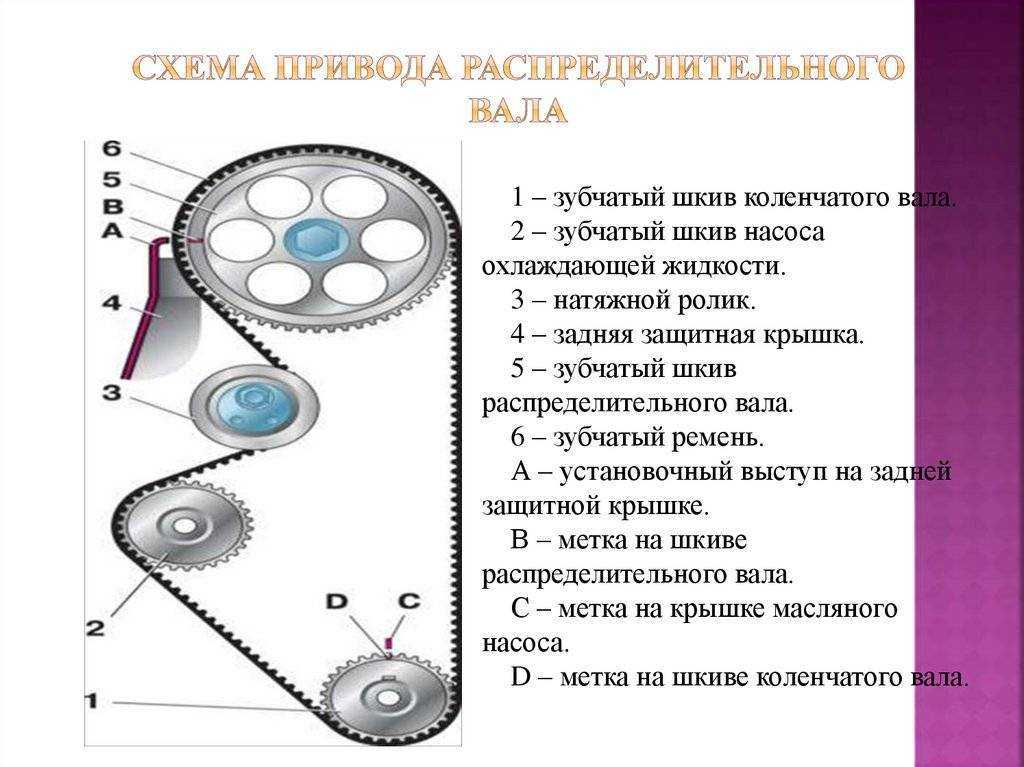

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Одни находятся на блоке, а другие на шкивах. При первом верхнем положении цилиндра все эти метки должны совпадать.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

1. Поддомкрачиваем правую часть автомобиля.

   Устанавливаем автомобиль на домкрат

2. Под капотом откручиваем защитный кожух ГРМ.

   Откручиваем крепежные болты кожуха ГРМ

   Демонтаж нижнего крепления кожуха ГРМ

   Демонтируем открученный кожух с мотора

3. Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.

   Устанавливаем метки на распредвале и блоке

4. На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока метка на распредвале и маховике не совпадет с метками на блоке.

   Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

5. Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся скидывать ремень ГРМ. Подробнее о снятии и последующей установке с правильным натяжением здесь. Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
6. Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана.
• Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться, выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
• Прогорание поршневого механизма, также становится последствием неправильного расположения меток газораспределительного механизма.
• Масляный остаток на свечах, а также плохой зажигательный момент топливной смеси.
• Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Сползает ремень ГРМ на двигателе ВАЗ.

Сползает ремень ГРМ к двигателю

Многие владельцы переднеприводных автомобилей ВАЗ, после некоторого периода эксплуатации, успели столкнуться с тем, что сползает ремень ГРМ к двигателю (что бывает чаще), или наоборот от двигателя. При этом край ремня начинает истираться о детали двигателя, реборду натяжного ролика, кордовые нити разрываться. И если вовремя это не заметить, в самый неподходящий момент последует обрыв ремня ГРМ. Если на восьми клапанном ВАЗовском двигателе последствия обрыва ремня ГРМ грозят только остановкой двигателя, то на 16-ти клапанном ремонт ГБЦ выливается в довольно круглую сумму. Теперь рассмотрим причины вызывающие сползание зубчатого ремня и способы устранения этой неисправности.

Особенности модели 2110

Из особенностей этой модели можно выделить следующее:

• Наличие вентилируемых тормозных дисков.
• Оцинковка деталей, которые чаще всего ржавели в старых моделях.
• Бортовая система контроля.

Частыми поломками страдает газораспределительный механизм на ваз 2110, а точнее – повреждениями и разрывами ремня ГРМ, который представляет собой замкнутое резиновое кольцо, размеры которого различаются в разных двигателях. Заменить его возможно без особых трудностей, если есть времени в этой процедуре можно разобраться самостоятельно, сэкономив на ремонте в мастерской.

А также, его повреждения могут указывать на проблемы с системой газораспределения, в которых стоит разобраться. Разберём, как заменить ремень и проанализировать повреждения в ГРМ.

О двигателе

Характеристики двигателя модели 2110 достаточно высоки для времени его производства.

На автомобилях 2110 устанавливали самые разные двигатели как карбюраторные, так и инжекторные, с 8 клапанами (Ваз 2111, 21114) и с 16 клапанами (Ваз 21120, 21124).

Перечень моторов Ваз 2110:

• 2111,
• 21114,
• 21120,
• 21124.

ПО стандарту, на ВАЗ 2110 устанавливался 8 клапанный двигатель, в вариациях под номерами 21114 и 2111, которые отличались незначительными характеристиками. Наибольшее признание заработал мотор на 8 клапанов, с маркировкой 21114, за счёт высокой мощности и относительно низкого расхода топлива.

Стандартным рабочим пробегом для этого двигателя считается 250 000 км. При использовании качественного масла, заливаемого в двигатель, можно продлить срок работы авто на 20–30 тысяч км.

Как поменять своими руками?

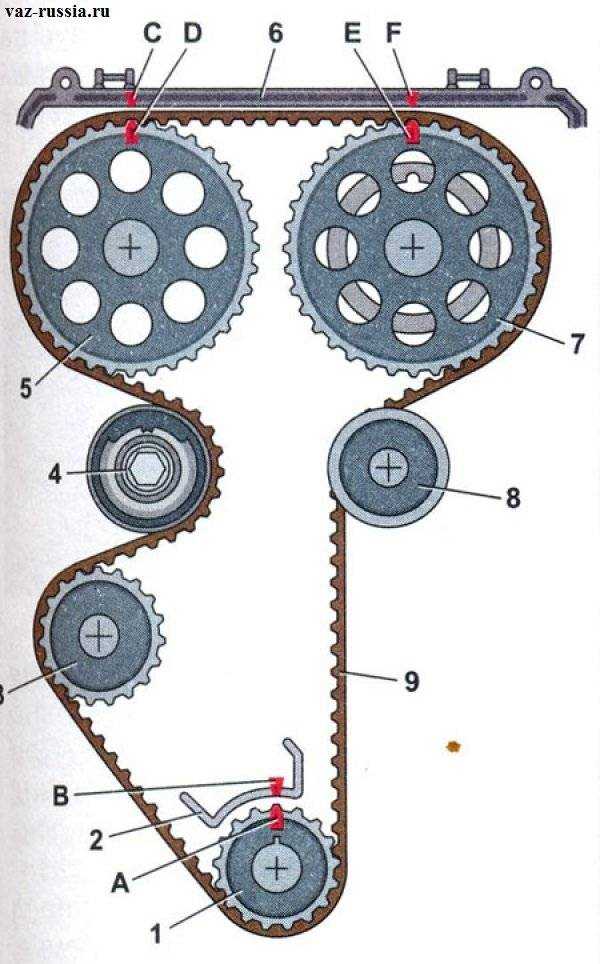

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Блокирование шкива коленвала

Выставление меток на коленвале

Выставление меток на шкивах клапанов

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• накидной ключ на «17»;
• ключ на «15»;
• ключ на «10»;
• монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
5. Переходим к КПП и снимаем с неё заглушку;
6. Нам необходимо проверить совпадение меток в этом отверстии;
7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
8. Теперь можно снять шкив генератора ГРМ;
9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо против часовой стрелки провернуть ролик
13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

ЗАМЕНА РЕМНЯ ГЕНЕРАТОРА ВАЗ 2110 (8 КЛАПАНОВ С ГУР)

Снимаем бачок для жидкости гидроусилителя руля.
При помощи ключа на 13 откручиваем гайку крепления генератора

Обратите внимание, что на ВАЗ 2110 с ГУР нет регулировочного болта, его работу здесь выполняет натяжной ролик.

Зажмите натяжной ролик в крайнем положении и наденьте деталь на каждый из шкивов, а потом на ролик натяжителя. Для этого придётся приложить усилия.

Натяжение следует производить тогда, когда деталь окажется на всех роликах и шкивах. С помощью рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

В том месте, где в автомобиле без гидроусилителя находится генератор, на автомобиле с ГУР стоит специальный насос, при этом сам генератор располагается несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал насоса ГУР и снова на шкив коленвала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

Для замены детали нужно в первую очередь открутить опору, приподнять домкратом двигатель и только затем снять его.

Левую опору двигателя нужно открутить, а потом опустить натяжитель.

Болт опоры не будет падать вниз по причине того, что он упирается в шкив гидроусилителя.

Используем для откручивания шкива трещотку и отвёртку.

Поднимаем двигатель бутылочным домкратом, не снимая защиту картера. Домкрат заводим через специальное отверстие, которое предназначено для слива масла в защите. Для того чтобы край картера не повредился домкратом, можно подставить деревяшку.

• Если приподнимать мотор колёсным домкратом, необходимо будет снять защиту с картера. А перед снятием заменяемой детали нужно предварительно вытащить гайку из опоры двигателя.
• Теперь вытаскиваем ремень через опору.

Перед тем, как приобретать ремень генератора для ВАЗ 2110 нужно обязательно убедиться, что там имеются 6 ручейков, длина которых составляет 1 115 миллиметров. Если вы этого не обнаружили, в качестве альтернативы можно приобрести аналогичную деталь от автомобиля Lada Priora.

После этого новый ремень генератора устанавливаем в обратном порядке.

Ремень ГРМ на ВАЗ 2110 подлежит замене каждых 75 000 (км) пробега. Опытные водители проводят плановый осмотр ремня ГРМ и натяжного ролика не реже, чем 1 раз в месяц.

В каких случаях проводится смена ремня ГРМ на ВАЗ 2110? – 1. Износ ремня (появились трещины, следы порывов или ремень вовсе порвался). 2. Износ натяжного ролика (встречаются случаи, что разбитый ролик рвет ремень). 3. Проехав 75 тыс (км) можно смело менять ремень ГРМ.

Замена ремня ГРМ Ваз 2112 с вывешанным колесом

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.

Проверка натяжки ремня ГРМ

Хорошо натянутый ремень должен выгибаться на 90 градусов от усилия пальцев. Перетянете – будут проблемы с подшипниками натяжителя и помпы. Недотяните – ремень либо перескочит (что собьет установку фаз газораспределения), либо вообще слетит.

Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ – залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”

Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”. Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Ну и наконец третий вариант выставления положения коленвала – метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе – задайте их у нас на форуме, в соответствующем разделе.

Двигатель 16-ти клапанов, который предусмотрен в ВАЗ-2112, очень хорош, ему присущи отличные характеристики по сравнению с восьмиклапанным двигателем:

• тепловые зазоры не нужно регулировать;
• расход бензина намного сокращается;
• собран двигатель в соответствии с мировыми стандартами.

Однако не все гладко в 16-клапанном двигателе ВАЗ-2112, как хотелось бы, и довольно часто случается серьезная поломка, связанная с обрывом ремня ГРМ.
