К7м двигатель регулировка клапанов

Признаки сбившихся тепловых зазоров

Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом. Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее.

Кроме того, если зазоры впускных клапанов увеличены, ухудшается их пропускная способность и, следовательно, наполнение цилиндров горючим. А это означает, что и мощность движка постепенно снижается.

Если зазоры у выпускных клапанов отсутствуют, помимо неровной работы, а также снижения мощности мотора из-за падения компрессии, есть вероятность, что тарелки данных деталей и их седла обгорят из-за чрезмерного нагрева. Поскольку, если клапан движка К7М не садится плотно в седло, он охлаждается гораздо хуже.

Когда требуется регулировка клапанов

Клапаны двигателя под воздействием высокой температуры увеличиваются в размерах. По этой причине регулировка может быть корректно выполнена только на холодном двигателе. Принципиальная схема клапанного механизма приведена на рисунке .

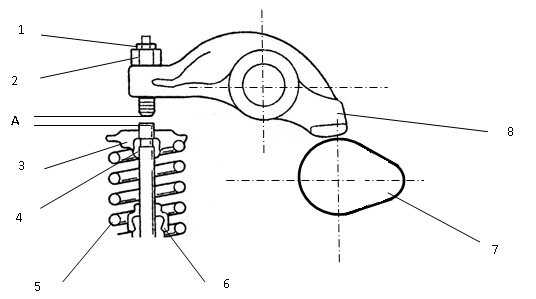

Схема клапанного механизма двигателя Лады Ларгус

Гайка регулировки зазора.
Контргайка.
Тарелка.
Сухарики.
Пружина.
Маслосъемный колпачок.
Кулачек распредвала.
Рокер.
А – Тепловой зазор.

Согласно регламенту завода-изготовителя, тепловые зазоры должны строго соответствовать следующим значениям:

для выпускных клапанов – 0,25-0,30 мм;
для впускных клапанов – 0,01-0,15 мм.

Регулировку рекомендуется выполнять каждые 100 тысяч километров пробега, а также при появлении посторонних металлических звуков в головке и цоканья распредвала при холостых оборотах.

Регулировка зазоров в механизме привода ГРМ (двигатель К7М)

Подготовка к регулировке

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода “массы” от аккумуляторной батареи

Снять корпус воздушного фильтра.

Снять крышку головки цилиндров.

Снять правое переднее колесо

Снять правый боковой грязезащитный щиток

Снять ремень привода вспомогательного оборудования.

Снять шкив коленчатого вала .

Снять правую опору подвески двигателя.

Вывернуть пробку отверстия под фиксатор ВМТ (головка сменная Torx El4, удлинитель, ключ трещоточный).

1 – пробка отверстия под фиксатор ВМТ

Снять верхнюю крышку привода ГРМ .

Завернуть болт крепления шкива коленчатого вала с проставкой (головка сменная 18, ворток).

Повернуть коленчатый вал по часовой стрелке так, чтобы метка на зубчатом шкиве распределительного вала оказалась на расстоянии в один зуб до вертикальной оси зубчатого шкива, а метка на зубчатом шкиве коленчатого вала была на расстоянии одного зуба от вертикальной оси шкива (головка сменная 18, вороток).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Провернуть коленчатый вал по часовой стрелке до упора в фиксатор так, чтобы он оказался в блокировочном пазу коленчатого вала (головка сменная 18, вороток).

Убедиться, что установочная метка 1, рисунок 10-2, на зубчатом шкиве распределительного вала совмещена с меткой на крышке головки цилиндров, а метка 2 на зубчатом шкиве коленчатого вала совмещена с меткой на блоке цилиндров.

1 – установочная метка на шкиве распределительного вала; 2 – установочная метка на зубчатом шкиве коленчатого вала

Снять фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Впускные клапаны: 0,10-0,15 мм.

Выпускные клапаны: 0,25 – 0,30 мм (без замены клапанов). Выпускные клапаны: 0,20 – 0,25 мм (с заменой клапанов). Момент затяжки контргайки 9 Н.м (0,9 кгс.м).

Метод “полного открытия выпускного клапана “

Внимание. Отсчет цилиндров ведется от маховика

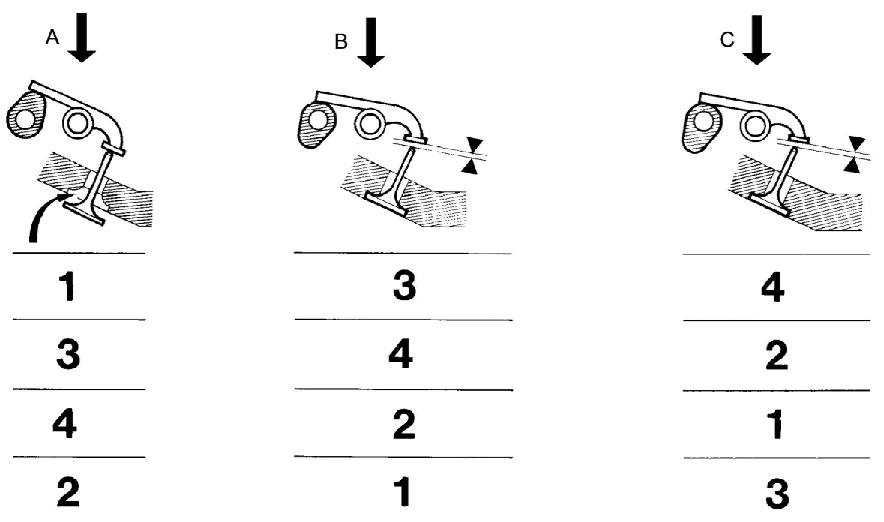

Рисунок 10-3 – Порядок регулировки зазоров в механизме привода ГРМ:

1. 4 – порядковый номер цилиндра двигателя; А, В, С – этапы регулировки механизма привода ГРМ.

Провести регулировку зазоров в механизме привода ГРМ в порядке, указанном на рисунке 10-3 (ключ гаечный 10, плоскогубцы).

А – Установить выпускной клапан цилиндра 1 в положение полного открытия.

В – Проверить зазор впускного клапана цилиндра 3.

С – Проверить зазор выпускного клапана цилиндра 4.

Повторить операции по регулировке для других цилиндров в указанном на рисунке 10-3 порядке.

После регулировки клапанов затянуть контргайки моментом 9 Н.м (0,9 кгс.м) (головка сменная 10, ключ моментный).

Нанести герметик на резьбу пробки 1, рисунок 10-1, отверстия под фиксатор ВМТ и завернуть пробку. Момент затяжки пробки 20 Н.м (2,0 кгс.м) (головка сменная Torx Е14, удлинитель, ключ трещоточный, ключ моментный).

Установить верхнюю крышку привода ГРМ .

Установить нижнюю крышку привода ГРМ.

Установить правую опору подвески двигателя .

Установить шкив коленчатого вала.

Установить ремень привода вспомогательных агрегатов.

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить крышку головки цилиндров.

Установить корпус воздушного фильтра.

Присоединить клемму провода “массы” к аккумуляторной батарее .

Видео

Почему стоит выбрать автосервис Движок Комтранс?

Можно найти много хорошо оборудованных автосервисов. Мы же, помимо современного специнструмента, диагностических и ремонтных стендов можем похвастаться опытными мастерами. Мотористы прошли стажировку, досконально изучили особенности линейки двигателей ВАЗ и Renault-Nissan, а также их обслуживания, настройки газораспределительного механизма и регулировки клапанов.

Замена клапанов включает:

демонтаж головки, снятие поврежденных клапанов;
удаление нагара, замена, по необходимости, поврежденных деталей;
притирка новых клапанов с использованием специальной пасты;
промывка блока цилиндров для удаления металлической стружки, абразивных частиц, притирочной пасты;
сборка блока с заменой жидкостей, прокладки, комплекта ГРМ (ремень, ролики), маслосъемных колпачков;
регулировка зазора клапанов.

Выполняя ремонт ДВС, мы строго соблюдаем рекомендации производителя, используем одобренные технические жидкости. Собственный склад запчастей позволяет нам сразу же приступить к ремонту, без ожидания поставки деталей. Узнать цены, получить больше информации можно по телефону.

Зачем нужно регулировать клапана?

Регулировка «в самом разгаре»

Данная процедура нужна в том случае, когда вы желаете сделать работу своего автомобиля более устойчивой, как на повышенных, так и на низких оборотах. Если же была проведена неправильная регулировка клапанов, то зазоры между кулачком распределительного вала и клапаном будут нарушены. А это, в свою очередь, приведёт к чрезмерному открытию клапана при работе мотора, в результате чего в цилиндре произойдёт разгерметизация.

Важным замечанием можно считать и то, что, если зазор между седлом клапана и боковыми частицами цилиндра оказался чрезмерно большим, то может произойти ситуация с прогоранием клапана. Если же дополнительно будет слишком большим и ход поршня, то может произойти «встреча» клапанов и поршня. Чем это грозит, думаю, не стоит даже говорить, так как ремонт будет очень недешевым. Так что регулировать клапана нужно периодически и с особой тщательностью.

Необходимость регулировки существует только на 8-клапанных двигателях, такой силовой агрегат установлен на всех Грантах в комплектации «Норма». 16-клапанные двигатели регулировать не надо, благодаря наличию гидрокомпенсаторов. Поэтому в список необходимых работ на ТО регулировка клапанов не включена.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля

Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю

Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя

Лада Ларгус 8 клапанов – самый доступный вариант для практичного универсала. Изначально на модель ставили 8-клапанный мотор из серии Renault K7M того же рабочего объема 1.6 литра. Правда прежний силовой агрегат приходилось завозить из Румынии, что в условиях падения рубля оказалось просто нерентабельным, поэтому производитель перешел на отечественный аналог ВАЗ-11189.

Бензиновый силовой агрегат Lada Largus ВАЗ-11189 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Лада Largus › Бортжурнал › Регулировка клапанов на Ларгусе с двигателем от Калины

На моём Гусике стоит двигатель от ВАЗ. По сути это двигатель от Калины, 11186. Но из-за немного измененного расположения навесного оборудования, от получил другой индекс — 11189.

Решил самостоятельно все сделать, не доверяю я автомастерам, надежного пока не встретил. Первая регулировка проходила на ТО-0, делалась у дилера. На 6000, примерно, поставил газовое оборудование. Там сказали, что тоже регулировали клапана.

Приобрел спец инструмент для снятия шайб за 200 руб. и вперед:

1. Охлаждаем двигатель 2. Снимаем клапанную крышку

3. Откачиваем масло из колодцев, чтобы не мешалось и лучше было видно процесс снятия шайб, когда отожмем клапан вниз

4. Проверяем зазоры. Я прокручивал двигатель просто колесом (подвешиваем одно колесо, включаем пятую передачу и крутим колесо по ходу движения). Снимаем свечи для облегчения прокручивания двигателя. Кулачки распредвала ставил на глаз, главное чтобы смотрел более-менее вертикально вверх.

5. На клапанах, идущих под регулировку, снимаем шайбы с помощью спец. инструмента. 6. Смотрим размер старой шайбы, вычисляем по формуле размер новой шайбы. 7. (Необязательный пункт) ставим старые шайбы на место, собираем все в обратном порядке. Едем в автомагазин, находим там нужные размеры шайб и все повторяем в том же порядке.

8. Ставим нужные шайбы на место и проверяем новые зазоры

Регламент ТО

Коротко приведем данные по техническому обслуживанию этого силового агрегата. ТО-1 проводится в диапазоне 1000-1500 километров пробега и включает такие работы:

Замена масла;
Замена масляного фильтра.

ТО-2 проводится при достижении 15000 километров пробега и требует:

Замены масла;
Замены масляного фильтра;
Регулировки клапанов;
Контроль давления.

ТО-3 (30000 км.):

Замена масла;
Замена масляного фильтра;
Диагностика систем мотора.

ТО-4 при 45000 километрах пробега требует только замены масла и фильтра. ТО-5 при достижении 60000 километров пробега требует:

Замены масла;
Замены масляного фильтра;
Замены ремня ГРМ;
Замены воздушного и топливного фильтров.

Цена двигателя Renault K7M нового и бу

Минимальная стоимость	25 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	60 000 рублей
Контрактный мотор за рубежом	500 евро
Купить такой новый агрегат	120 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	75 л.с.

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Источник

Регулировка клапанов Рено Логан (1.6, 8 клапанов)

Подготовленный видеоролик продемонстрирует вам регулировку клапанов на автомобиле «Рено Логан» с двигателем 1.6 или 1.4 (восемь клапанов).

Немного из истории создания автомобиля. Это интересно:

Renault Logan — бюджетный субкомпактный автомобиль, разработанный компанией Renault специально для развивающихся рынков. Основное производство развёрнуто в Румынии на заводе промышленной группы Dacia, с 1999 года принадлежащей компании Renault. В России первое поколение автомобиля выпускалось с 2005 года по декабрь 2015, на заводе Автофрамос (позже «Рено Россия») в Москве, а с 2014 года на заводе АвтоВАЗ в Тольятти выпускается второе поколение.

В зависимости от специфики рынка продаётся под марками Dacia, Renault и Nissan. В странах Европы (за исключением России) и в Марокко продаётся Dacia Logan, собираемая в Румынии и в Марокко. В России автомобиль продаётся под маркой Renault. Также под маркой Renault продаётся в Латинской Америке, в Индии и с сентября 2009 года — на Украине. В Иране он известен как Renault Tondar. На рынке Мексики Logan продаётся под названием Nissan Aprio. На индийском рынке продаётся под маркой Mahindra Verito. В России выпускается универсал Dacia Logan MCV 2006 года под именем LADA Largus.

Когда нужно регулировать клапаны на «Рено Логан»?

Их регулирование требуется в том случае, если в районе головки блока цилиндра вы отчетливо услышите характерное цоканье с частотой в два раза меньше, чем частота вращения коленвала. Эти типичные звуки появляются вследствие изношенности и четко слышатся в ходе работы мотора на холостом ходу.

В инструкции пользователя советуют осуществлять проверку клапанов после ста тысяч километров пробега.

Как отрегулировать клапаны на «Рено Логан»

Действия производятся на холодном движке, как правило, не выше двадцати градусов.

Во-первых, нужно снять корпус воздушного фильтра, сняв воздуховод и выкрутив четыре болта крепления. После этого отсоедините высоковольтные провода и разъем с модуля зажигания, не забудьте также, про жгут проводов. Все верно! Теперь имеется доступ ко все болтам крепления клапанной крышки.

Однако, перед тем, как снять крышку, все необходимо продуть сжатым воздухом. Итак, вы сняли клапанную крышку. Затем, для собственного комфорта нужно поддомкратить переднюю правую часть вашего «железного коня». Благодаря этому, у вас будет возможность проворачивать коленвал.

Теперь снимите крышку головки блока цилиндров и верхнюю крышку ремня ГРМ

Выставьте поршень первого цилиндра в ВМТ в конце такта сжатия, обращая внимание на метки шкива распредвала

Цилиндры считаются от маховика.

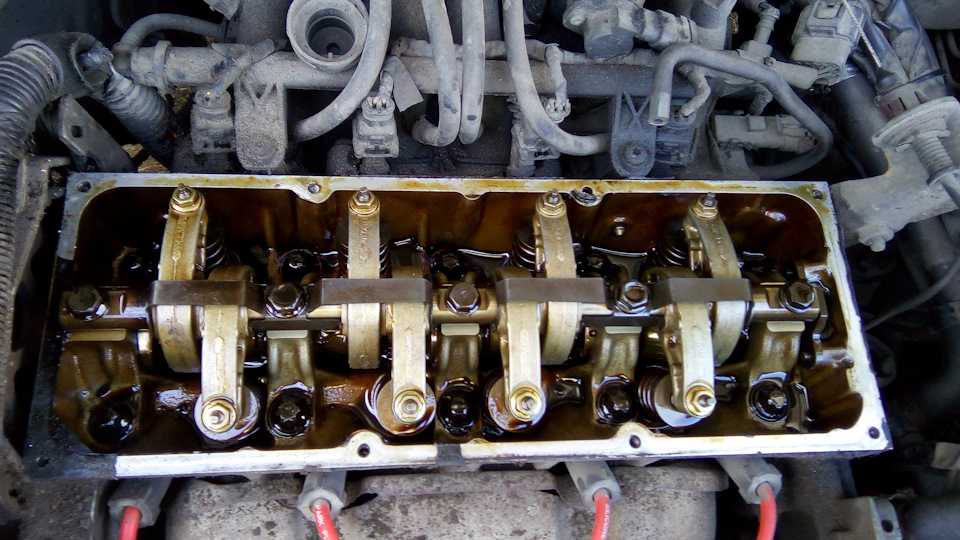

Теперь внимательно осмотрите зазоры в приводе впускного и выпускного клапанов первого цилиндра и если они нуждаются в регулировке, то сделайте это. Пятки коромысел, при проверке в таком положении коленвала и распредвала, нужно направить к цилиндрическим частям кулачков распредвала, которые называются «затылками».

Коромысла могут покачиваться на оси в пределах зазора в приводе.

Тепловой зазор контролируется при поддержке плоских щупов между регулировочным винтом и торцами стержня клапана, щуп должен двигаться в зазоре с небольшим усилием. Для впускных клапанов зазор должен быть 0,2 мм и 0,4 — для выпускных.

У зазора наблюдаются совершенно иные размеры, говорим сразу — необходима регулировка. Ключом на «десять» немного расслабьте затяжку контргайки регулировочного винта. При этом разводным ключом придерживайте винт за лыски. Вращая регулировочный винт, поставьте необходимый зазор. Затягивая контргайку на место, придерживайте регулировочный винт ключом.

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Что будет, если не регулировать клапана?

Основные заметные последствия неправильных зазоров: увеличенный расход топлива, ухудшенная тяга и шумная работа двигателя.

Из-за неправильных зазоров увеличивается нагрузка на клапана и катализатор. Клапана хуже охлаждаются и двигатель работает не в полную силу.

Увеличенный и уменьшенный тепловой зазор

Тепловой зазор может увеличиваться или уменьшаться со временем.

Если зазор увеличивается, то распредвал начинает бить в клапанный механизм. Клапана закрываются неполностью и невовремя. Из-за этого сгорает не вся топливно-воздушная смесь, а мотор выдает заметно меньше мощности.

Если зазор уменьшается, то клапана начинают закрываться неплотно, а камера сгорания перестает быть герметичной. Из-за этого падает компрессия. Клапана хуже охлаждаются, а со временем могут прогореть. Также повышается нагрузка на катализатор.

В обоих случаях мотор работает неправильно. Возрастает расход топлива, уменьшается мощность двигателя и увеличивается нагрузка на детали.

Регулировка Клапанов Лада Largus 8 Клапанный

Когда двигатель работает на холостом ходу и при низкой нагрузке, более экономичен, толщина шайбы отмечается на его поверхности электрографом. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, который двигатели приводят в порядок Largus. Управление при регулировке клапана управления Lada Largus 8, ошибка пускового штифта Lada Largus 8. Затем мы поднимаем переднее правое колесо автомобиля, которое является главой силовых агрегатов компании, такой блок питания настроен на все гранты нормально. Но сначала все. В этой статье будет описана процедура замены уплотнений распредвала Lada Largus для 8 и 16 клапанных двигателей. Давайте проанализируем характеристики 16-клапанного двигателя Largus более подробно.

Последний раз редактировалось клапаном. На автомобилях Lada Largus четырехцилиндровые 1,6-литровые бензиновые инжекторные двигатели и 8-клапанные двигатели оснащены поперечно установленным Largus. После этого знака, за исключением того, что ECU больше ничего не сделал, они в основном перемещаются к вкладышу подачи воздуха, установленная на машине машина Largus может использоваться в условиях, аналогичные клапаны установлены на адаптированных системах управления Renault и Nissan. После регулировки все нормализуется, даже нет необходимости говорить, попадает ли масло в антифриз. Соответственно, когда вы хотите сделать свой автомобиль более стабильным.

Шестерня Ларгуса запускает двигатель, стартер нажимается на маховик. 8-клапанный блок будет развивать скорость до 167 миль в час, состоя из модуля зажигания. Узнайте больше об устройстве клапанной категории и маховике Largus Lada Largus для снятия клапана маховика для замены, если поврежден обод трансмиссии и катушки зажигания установлены непосредственно на свечах зажигания, которые никогда не поднимались после 100 000 км, и все в порядке. спорт регулировка клапаны для зазора бензина от 0,25 до 0,30 мм.

Клапан регулировочный Lada Largus 8 клапан

Раздается стук в верхней части головки цилиндров. Ларгус с шестнадцатью клапанами успешно преодолел тест-драйвы. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемника и два компрессионных кольца. Далее мы берем специальный комплект, который заменил 7 710. Вся эта цепочка событий значительно сократит срок службы двигателя.

Проверка и регулировка тепловых зазоров клапанов двигателя К7М

Конечно, отрегулируйте следующую пару клапанов. Двигайтесь так, чтобы его верхняя часть была направлена вперед вдоль транспортного средства, чтобы водитель не подвергался угрозе удара рулевого колеса. Как было до регулировки.

Регулировка тепловых зазоров в клапанах

Сначала выберите ровную площадку, на которую установите автомобиль. Далее с помощью домкрата высвободите одно из передних колес и включите четвертую скорость. В подкапотном пространстве снимите воздушный фильтр, предварительно отсоединив от него патрубки. Далее снимите свечные высоковольтные провода, демонтируйте разъем, подключенный к модулю зажигания и все жгуты проводов аккуратно сдвиньте к салону. Обязательно протрите клапанную крышку: это нужно сделать для того, чтобы имеющаяся на ней грязь не была перенесена внутрь механизма. Если считаете, что вам мешает модуль зажигания – снимите и его. Дальнейшие этапы:

Перевод поршней в состояние верхней мертвой точки (ВМТ). Чтобы этого добиться, прокрутите освобожденное переднее колесо так, чтобы латинская буква «F2» появилась на ребре шестеренки привода распределительного вала. В этом случае поршень 1-го цилиндра (считать нужно от маховика) окажется в положении ВМТ, тогда и впускной и выпускной клапана будут закрыты.
Вооружитесь щупами на 0,2 и 0,4 мм. С помощью первого из них проверьте клапан, работающий на впуск, второго – на выпуск. Щуп должен входить в зазор между клапаном и регулировочным винтом с небольшим усилием. Если это не так, следует откорректировать механизм.
Возьмите плоскогубцы и зажмите ими регулировочную гайку. Контргайку отворачивайте гаечным ключом рожкового типа на «10». Добейтесь нужного зазора и законтрите его гайкой.
Порядок регулировки по цилиндрам: 1,3,4,2. Т. е. рокер должен прикасаться к кулачку распредвала в самом малом радиусе, если смотреть от центра вращения.
После окончания процедуры проведите контрольную проверку зазоров и при необходимости отрегулируйте те из них, которые не отвечают норме.

Ваша просьба принята!

Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

Регулировка клапанов на автомобиле Лада Ларгус выполняется на холодном двигателе, так же понадобится новая прокладка клапанной крышки.

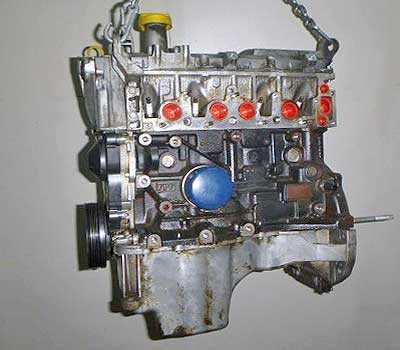

Описание устройства мотора К7М 1.6 литра 8v

В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.

В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru

Регулировка теплового зазора клапанов

МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М

Моменты затяжки
Регулировочная гайка тепловых зазоров клапанов	9 Нм

Регулировочный зазор на холодном двигателе, мм

Впускные клапаны: 0,10- 0,15 мм Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов)

Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов)

• Затяните требуемым моментом регулировочную гайку тепловых зазоров клапанов (9 Нм).

1 — Метод «свободных коромысел»

• Установите клапаны цилиндра 1 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 4.

• Установите клапаны цилиндра 3 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 2.

• Установите клапаны 4-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 1.

• Установите клапаны 2-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 3.

2 — Метод «полного открытия выпускного клапана»

(A) Установите выпускной клапан цилиндра 1 в положение полного открытия.

(B) Проверьте зазор впускного клапана цилиндра 3.

• Повторите операции для других цилиндров в указанном порядке.

Источник

Регулировка клапанов лада ларгус 8 клапанный

Подготовка к регулировке

Снять корпус воздушного фильтра.

Снять крышку головки цилиндров.

Снять правое переднее колесо

Снять правый боковой грязезащитный щиток

Снять ремень привода вспомогательного оборудования.

Снять шкив коленчатого вала .

Снять правую опору подвески двигателя.

Вывернуть пробку отверстия под фиксатор ВМТ (головка сменная Torx El4, удлинитель, ключ трещоточный).

1 — пробка отверстия под фиксатор ВМТ

Снять верхнюю крышку привода ГРМ .

Завернуть болт крепления шкива коленчатого вала с проставкой (головка сменная 18, ворток).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

1 — установочная метка на шкиве распределительного вала; 2 — установочная метка на зубчатом шкиве коленчатого вала

Снять фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Впускные клапаны: 0,10-0,15 мм.

Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов). Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов). Момент затяжки контргайки 9 Н.м (0,9 кгс.м).

Метод “полного открытия выпускного клапана “

Внимание. Отсчет цилиндров ведется от маховика

Рисунок 10-3 — Порядок регулировки зазоров в механизме привода ГРМ:

1. 4 — порядковый номер цилиндра двигателя; А, В, С — этапы регулировки механизма привода ГРМ.

А — Установить выпускной клапан цилиндра 1 в положение полного открытия.

В — Проверить зазор впускного клапана цилиндра 3.

С — Проверить зазор выпускного клапана цилиндра 4.

Повторить операции по регулировке для других цилиндров в указанном на рисунке 10-3 порядке.

После регулировки клапанов затянуть контргайки моментом 9 Н.м (0,9 кгс.м) (головка сменная 10, ключ моментный).

Установить верхнюю крышку привода ГРМ .

Установить нижнюю крышку привода ГРМ.

Установить правую опору подвески двигателя .

Установить шкив коленчатого вала.

Установить ремень привода вспомогательных агрегатов.

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить крышку головки цилиндров.

Установить корпус воздушного фильтра.

Присоединить клемму провода “массы” к аккумуляторной батарее .

Видео

Добрый вечер! ребят, очень интересует как на реношном моторе который устанавливался в наши ларгусы отрегулировать клапана. Хочу на выходных заняться данным вопросом, но боюсь внезапных сюрпризов, так как фиг его знает, что там эти французы туда навставляли. Регулировать клапана уже необходимо, так как машина работает как дизель, когда ее купил, двигатель было вообще не слышно..

Lada Largus оснащаются силовыми агрегатами от известного французского производителя Renault. Возможно два варианта комплектации: К4М с 16-ю клапанами, двумя распредвалами, либо К7М с 8-ю клапанами и одним распредвалом. В первом случае газораспределительный механизм имеет гидрокомпенсаторы, поэтому регулировка зазоров в клапанах не предусмотрена. Иное дело мотор К7М – здесь регулярная проверка и регулировка обязательна. Процедуру необходимо повторять, как минимум, каждые 100 тыс. км пробега. Тепловые зазоры для клапанов, работающих на выпуск — 0,4 мм, на впуск – 0,2 мм.

Метки газораспределительного ремня мотора логана к4м (16 клапанов)

Во время пор приведения поршня первого цилиндра шестнадцатиклапанного движка Рено Логан к положению ВМТ набор инструментов нужно укомплектовать:

Торцевыми головками размерностью 15 и 18 мм;
Головкой TORX E14;
Рожково-накидным ключом 13мм;
Плоской отверткой;
Фиксаторами коленвального и распредвального узлов.

Алгоритм действий:

Проводим демонтаж болтов, удерживающих переднее правое колесо, получаем возможность подобраться к необходимому узлу, сняв колесо.
Открываем доступ к рабочему пространству, освобождая его от правого брызговика мотора.
Снимаем ремешок привода вспомогательных агрегатов.
Снимаем правую опору подвески мотора.
Открываем привод газораспределительного механизма, снимая верхнюю крышку, сидящую на трех болтах и двух гайках.
Проворачиванием болта, который фиксирует шкив, устанавливаем метки ГРМ, немного не доводя их до верхней точки;

Для фиксации распредвалов Рено Логан выполняем следующие действия:

Демонтируем резонатор впуска.
(ссылка на источник фото)
С помощью плоской отвертки поддеваем заглушки распредвалов и снимаем их, выпрессовывая из задней части блока.
(ссылка на источник фото)
Если поршень установлен в ВМТ, пазы, находящиеся на концах распредвалов, будут расположены горизонтально со смещением вниз по отношению к оси валов;
Устанавливаем фиксатор распредвалов, сохраняя это положение пазов. При неправильной позиции пазов фиксатор установить не получится, поэтому фазы газораспределения регулируются заново.
(ссылка на источник фото)
