Инструменты и комплектующие необходимые для установки двух карбюраторов
Для произведения монтажных работ потребуется:
- гаечные ключи размером от 8 до 14;
- отвертки с плоским и крестовым жалом;
- плоскогубцы;
- дрель, но можно воспользоваться и шуруповертом;
- угловая шлифовальная машинка;
- тиски;
- шарошка по металлу;
- планка вакуумметров.
Из комплектующих потребуется:
- 2 карбюратора подходящей модели. Желательно использовать новые, так как старые неспособны дать одинаковую смесь. Чем более идентичный состав будет подаваться в цилиндры, тем больший прирост мощности появится у мотора. Старые карбюраторы можно использовать только на этапе экспериментов;
- При монтаже двух карбюраторов на классику потребуются два впускных коллектора от Оки;
- Детали привода газа. Так как до этого был установлен один карбюратор, потребуется модернизация привода дроссельной заслонки;
- Топливоводы и прочие технические шланги;
- Для обеспечения большего эффекта от установки двух карбюраторов потребуется установка дополнительного воздушного фильтра.
2 карбюратора
Варианты доработки штатного карбюратора ВАЗ
Конструктивная доработка считается одним из самых распространённых способов «мобилизовать» все силы старого карбюратора. Именно таким образом решается проблема мощности двигателя — сразу же после доработки водитель почувствует кардинальные изменения в силовой тяге автомобиля.
Конструктивная доработка может быть проведена только на снятом с автомобиля карбюраторе. Рекомендуется предварительно очистить корпус устройства от пыли и следов бензина.
Доработка конструкции карбюратора на ВАЗ 2107 подразумевает выполнение следующих действий:
- Удаление пружинки соединения вакуумного насоса и заслонки дросселя в обеих камерах.
- Изготовление из тонкой проволоки привода и соединение заслонки с рычагами насоса напрямую — то есть замена пружинок на проволоку.
- Замена диффузора камеры № 1 на более крупный (с 3,5 до 4,5).
-
Установка нового распылителя на насос-ускоритель (распылитель должен иметь значение не менее 40).
Суть процедуры в том, чтобы заменить некоторые элементы устройства на более продуктивные
На этом минимальная конструктивная доработка карбюратора на ВАЗ 2107 может быть закончена. Однако опытные автовладельцы рекомендуют ещё выполнить замену жиклёров — как воздушных, так и топливных. Это позволит обеспечить карбюратор более стабильными потоками двух компонентов эмульсии (бензин и воздух), особенно если установить жиклёры с большей пропускной способностью (на 1–2 размера больше штатных).
Более широкие отверстия воздушных жиклёров будут создавать обогащённую смесь быстрее
Выполненная работа позволит не просто увеличить мощность мотора, но и сэкономить на потреблении топлива. Хотя в некоторых случаях, как отмечают автолюбители, замена пружинок на проволоку не позволяет заслонкам вовремя закрываться, что может привести к увеличению расхода бензина.
Вопрос 2: Если два карбюратора синхронных между собой в Жигули 1,2л поставить, то пошустрее будет?
Этот вопрос можно отнести к категории, так называемых, карбюраторных игр. Попытки поставить один общий карбюратор на мотоцикл Днепр, два карбюратора на жигули, москвич и т.д. – это не закончится никогда. Автомеханика любит, конечно, ответы конкретные, но мы все же ответим на этот вопрос несколькими вопросами.
А как вы планируете сделать их синхронными? Где вы подберете такие карбюраторы? Почему один карбюратор для 4 цилиндров – это так плохо, а один карбюратор для двух – спасение?
При замене вы столкнетесь с первой проблемой — у них даже геометрические размеры проточных частей отличаются на десятки, не на сотые доли, а именно на десятые доли миллиметра.
Если хотите изменить количество карбюраторов, ставьте по одному на каждый цилиндр, однако работа по их настройке – настоящий страх и ужас. И, если один вдруг засорится, то всю систему вновь придется перенастраивать. Если у вас проблемы с производительностью, лучше подумайте над заменой карбюратора, однако не над заменой их количества. Поверьте, если автопроизводитель предпочел ставить один карбюратор, значит он знал, что делал.
Какую модель карбюратора выбрать
Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.
Карбюраторы ДААЗ
Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.
Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии
Карбюраторы «Озон»
Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.
«Озон» — экологичнаямодель карбюраторов ДААЗ
Solex
Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.
Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников
Нестандартный карбюратор Solex 21073
Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.
Solex 21083
Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.
Таблица: маркировка жиклёров карбюраторов для ВАЗ 2101
| Обозначение карбюратора | Топливный жиклёр главной системы | Воздушный жиклёр главной системы | Топливный жиклёр холостого хода | Воздушный жиклёр холостого хода | Жиклёр ускорительного насоса | |||||
| 1 кам. | 2 кам. | 1 кам. | 2 кам. | 1 кам. | 2 кам. | 1 кам. | 2 кам. | топливный | перепускной | |
| 2101–1107010 | 135 | 135 | 170 | 190 | 45 | 60 | 180 | 70 | 40 | 40 |
| 2101–1107010–02 | 130 | 130 | 150 | 190 | 50 | 45 | 170 | 170 | 50 | 40 |
| 2101–1107010–03; 2101–1107010–30 | 130 | 130 | 150 | 200 | 45 | 60 | 170 | 70 | 40 | 40 |
| 2103–1107010 | 135 | 140 | 170 | 190 | 50 | 80 | 170 | 70 | 40 | 40 |
| 2103–1107010–01; 2106–1107010 | 130 | 140 | 150 | 150 | 45 | 60 | 170 | 70 | 40 | 40 |
| 2105–1107010–10 | 109 | 162 | 170 | 170 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2105–110711010; 2105–1107010; 2105–1107010–20 | 107 | 162 | 170 | 170 | 50 | 60 | 170 | 70 | 40 | 40 |
| 21053 | 100 | 115 | 150 | 135 | 35–45 | 50 | 140 | 150 | 45 | 40 |
| 2107–1107010; 2107–1107010–20 | 112 | 150 | 150 | 150 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2107–1107010–10 | 125 | 150 | 190 | 150 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2108–1107010 | 97,5 | 97,5 | 165 | 125 | 42±3 | 50 | 170 | 120 | 30/40 | — |
Несмотря на то, что автомобили с карбюраторными моторами сегодня не выпускаются, машин с такими силовыми агрегатами довольно много, в том числе и среди семейства «Жигулей». При правильном и своевременном обслуживании карбюратора узел будет работать длительное время без каких-либо нареканий. Если возникают неполадки, с ремонтом лучше не затягивать, поскольку правильная работа мотора нарушается, что приводит к увеличению расхода топлива и ухудшению динамики.
Тюнинг карбюратора ВАЗ 2107
Чтобы улучшить эксплуатационные характеристики своего «железного коня», владельцы в большинстве случаев предпринимают попытки тюнинга. Тюнингование «классики» вошло в привычку у многих российских водителей — ведь почти всегда можно улучшить как качество езды, так и внешний вид авто без больших финансовых вложений. Тюнинг карбюратора ВАЗ 2107 — одна из таких возможностей. Зачастую при доработке карбюратора не требуется тюнинг всего силового агрегата, что можно считать значительной экономией при работе со старым автомобилем.
Тюнинг карбюраторной установки нужен машине по нескольким причинам:
- экономия на тюнинге мотора;
- сокращение расхода топлива;
- увеличение мощности двигателя;
- придания автомобилю дополнительной тяги.
На ВАЗ 2107 устанавливаются различные версии карбюраторов ДААЗ отечественного производства
Регулировка холостого хода карбюратора ВАЗ
- Подробности
-
Просмотров: 33149
На автомобиле ВАЗ-2107 устанавливается карбюратор 2107-1107010 с автономной системой холостого хода, это значит что при работе двигателя на холостом ходу обе дросельные заслонки полностью закрыты. В задросельное пространство (под дросельную заслонку) эмульсия (смесь топлива с воздухом) приготовленная карбюратором попадает по каналу холостого хода минуя дросельную заслонку.
Важно, чтобы регулировка карбюратора производилась после того как будут отрегулированы:
— газораспределительный механизм (клапана),— система зажигания,— и только затем карбюратор.

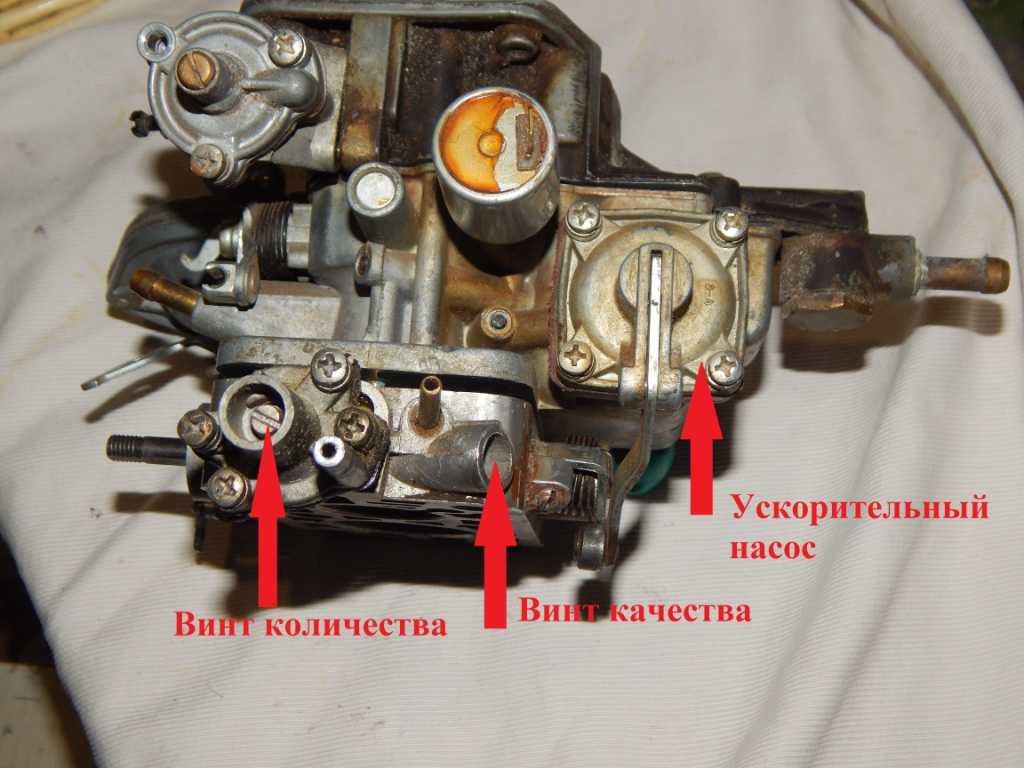

Регулировка холостого хода производится двумя винтами — качества (3) и количества (1). Эти винты находятся с правой стороны карбюратора (по ходу движения автомобиля) в нижней его части.
Рис. 1.1 — винт регулировки количества смеси холостого хода; 2 — патрубок для подачи разрежения к вакуумному регулятору распределения зажигания; 3 — винт регулировки качества смеси холостого хода; 4 — стопорный винт дроссельной заслонки 1-й камеры; 5 — крышка ускорительного насоса; 6 — электромагнитный клапан
Регулируем холостой ход следующим образом (на не заведённом двигателе): — винт качества (3) закручиваем до упора и выкручиваем на 4-5 оборотов, тем самым полностью обогащая смесь, — винт количества (1), также закручиваем до упора и выкручиваем его на 3 оборота, — запускаем двигатель (предварительно прогретый или прогреваем до рабочей температуры), — винт количества (1) начинаем закручивать устанавливая минимальные устойчивые обороты холостого хода в пределах 800 об.мин., — затем постепенно закручиваем винт качества (3), при закручивании винта обороты двигателя должны сначала слегка возрасти, а при дальнейшем закручивании начать уменьшаться и становиться неустойчивыми. В тот момент, когда обороты начали становиться неустойчивыми, обратно выкручиваем винт (0.5-1 оборот) до устойчивых оборотов двигателя.Далее при необходимости винтом количества (1) коректируем обороты до номинальных 850+/-50 оборотов. Не забывайте проверить как изменятся обороты двигателя при увеличении нагрузки на генератор, при включенном дополнительном оборудовании (свет, печка…) при необходимости обороты можно увеличить до 1000, особенно зимой.
Немного теории
В момент запуска двигателя, во впускном коллекторе под карбюратором, создаётся разряжение, которое по каналу холостого хода, в обход дросельной заслонки передаётся к эмульсионному колодцу. Под действием разряжения в эмульсионный колодец всасывается топливо из попловковой камеры карбюратора, которое тарируется топливным жиклёром ГДС (Главной Дозирующей Системы). Одновременно всасывается воздух по воздушному каналу из верхней части смесительной камеры, который в свою очередь тарируется воздушным жиклёром ГДС. Попадая одновременно в эмульсионный колодец, в котором для лучшего перемешивания, установлена эмульсионная трубка, топливо с воздухом перемешиваются превращаясь в эмульсию. Эмульсия по тому же каналу холостого хода поступает во впускной коллектор, и дальше в цилиндры двигателя. Причём поступает она в достаточном количестве для того чтобы обеспечить бесперебойную работу двигателя в режиме холостого хода при закрытой дроссельной заслонке. Для того чтобы относительно точно оттарировать кол-во поступаемой во впускной колектор эмульсии в канале холостого хода установлен дополнительно жиклёр холостого хода с держателем в модели 05 (электромагнитным клапаном в модели 07), который вкручивается в корпус карбюратора. После того как эмульсия прошла тарировку жиклёром холостого хода, нам остаётся провести более тонкую регулировку винтами КАЧЕСТВА(3) и КОЛИЧЕСТВА(1).
Назад
You have no rights to post comments
Что может пригодиться для работы
Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.
Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.
Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.
Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.
Проблемы в применении переходного режима
В особых условиях область высокого разрежения образовывается под закрытыми заслонками карбюратора. При их резком открытии разрежение способно моментально снизиться, что вызывает нарушения в работе первичной камеры, образуя провал, так как на холостых оборотах бензин был высосан через жиклёры из канала.
Для устранения последствий настраивается жиклёр холостого хода или носики насоса, меняющиеся в порядке очереди, дабы убрать образовавшиеся трудности с провалами и задержками при скором и отрывистом нажатии на педаль газа.
Стоит всегда помнить, что подобного рода манипуляции проводятся исключительно при предварительно нагретом двигателе.
Признаки неисправности карбюратора у машины
Признаки могут совпадать с другими проблемами в системе транспортного средства. Поэтому, чтобы не начать настройку нормального генерирующего узла, нужно выполнить тестирование других систем.
Возможные признаки неисправности агрегата топливоподачи:
- при раскрутке мотора не прогретого транспорта, он практически сразу же глохнет без дополнительной нагрузки на акселератор;
- машина захлёбывается, стоя на месте, если нет дополнительных оборотов;
- резкое давление на акселератор приводит не к разгону машины, а к провалу;
- на свечки попадает горючее;
- транспорт «жрёт» большое количество топлива, но мощность стала ниже, иногда а движении возникают рывки.
Чаще всего, когда неисправен или не настроен карбюратор, возникает сразу несколько перечисленных проблем в совокупности. Расход топлива наблюдается всегда если есть нарушение в системе. Чёрный дым из выхлопной трубы говорит о слишком обогащённой топливовоздушной смеси, создаваемой карбюратором. Обнаружив в автомобиле одну из представленных неисправностей, нужно сразу же приступить к ремонту машины. В противном случае значительно увеличится износ поршневой группы автомобиля. Процедура регулирования механизма имеет множество других нюансов, которые также будут важными, и все рассмотреть их в одной статье невозможно.
Инструкция по ремонту
Как правило, регулировка карбюратора требуется после 7500–8000 км пробега. Если автомобиль мало эксплуатируется, то следует проводить эту работу хотя бы 1 раз в год. Перед настройкой хорошо почистите свечи, трамблёр и проверьте проводку.
Совет: Во время ремонта могут понадобиться новые манжеты и жиклёры, эти детали стоит приобрести заранее.
Перечень инструментов и подготовительные работы
Регулировка не требует большой физической силы, главное — все делать точно и аккуратно. Подготавливаем инструмент:
- набор гаечных ключей;
- плоская и крестовая отвёртки;
- ветошь;
- резиновые перчатки;
- зубочистки;
- растворитель;
- насос или баллончик со сжатым воздухом.
Первым делом необходимо снять с карбюратора верхнюю крышку, поплавок и вакуумный клапан.
Открутив 4 гайки, снимаем верхнюю крышку карбюратора и проводим чистку камер
Внутренние камеры нужно хорошо очистить от пыли и остатков сажи. замена ремня грм на ваз 2109. Детальная инструкция по самостоятельной прокачке тормозов на ваз 2101 + видео. В этой статье вы узнаете как правильно прокачать тормозную систему ваза. Правильно натянуть ремень грм ваз 2108 как устранить. Мелкие отверстия прочищаем воздухом, используя баллончик или обычный насос. Прогреваем двигатель и устанавливаем его на ручной тормоз.
Вопрос 3: Зачем карбюратору зимой нужен тёплый воздух от выпускного коллектора?
Само поддержание приемлемой температуры в выпускном коллекторе, т.е. обогрев, позволяет избежать обледенения. Двигатель всасывает воздух через карбюратор. Воздух, проходя через зауженный диффузор карбюратора, расширяется, и охлаждается. Соответственно, пары воды могут конденсироваться и намерзать на диффузоре.
Если мотор заглох, то через несколько минут, когда лёд растает, двигатель опять заведётся. Следует помнить, что теплый воздух в холодных условиях внешней среды положительно действует на испаряемость бензина в системе питания авто.
Лед в выпускном коллекторе
Понять это физическое явление достаточно просто. Намочите руку в бензине. Чувствуете, как охлаждается кожа? Это – испаряется топливо, при этом оно значительно охлаждает поверхность. Что-то похожее происходит, когда мы выходим из душа – капли влаги испаряются и охлаждают поверхность нашего тела. Так вот, в карбюраторе бензин тоже испаряется. И без подвода тепла карбюратор может попросту обледенеть изнутри.
Поломки карбюратора копейки
А теперь стоит рассмотреть то, какие могут случиться неполадки в карбюраторе. Если вдруг двигатель начинает работать неустойчиво в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, не нужно обвинять в бедах карбюратор. Ремонт карбюратора ваз 2105: как карбюратор ваз 2105 отрегулировать. В частности, это актуально для тех случаев, когда подобные симптомы стали проявлять себя резко, никаких предпосылок к этому не было.
Если вдруг выходит из строя карбюратор, либо какой-то его узел, или сбиваются его настройки, то изменение работы происходит не резко, а плавно. А также как отрегулировать карбюратор ваз 2107. Как правильно как отрегулировать. Очень часто виной плавающих оборотов холостого хода является электромагнитный клапан, который устанавливается на карбюраторе ВАЗ. Если ваш автомобиль имеет в своей конструкции подобное устройство, то в первую очередь нужно его проверить.
Для этого отсоедините провод, который идет к нему, после чего подаете на контакт клапана плюс от аккумуляторной батареи. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключен к электроклапану. Если напряжения нет, то имеется разрушение проводки от замка зажигания до электромагнитного клапана.
Также симптомы, описанные выше, могут проявляться в тех случаях, если на электродах свечей зажигания имеется очень большой нагар. Вследствие этого мощности искры попросту не хватает, чтобы воспламенить топливовоздушную смесь. Если присутствует нагар на электродах, то в этом нужно обвинять уже сам карбюратор. Дело в том, что он подает очень много топливовоздушной смеси в камеры сгорания. Самая печальная причина для этого — прогорание впускного клапана.
Но не хватайтесь сразу за голову, сначала попробуйте выставить в карбюраторе ВАЗ 2101 уровень бензина. Необходимо правильно отрегулировать положение поплавка. Нередко копейка начинает глохнуть и чихать на больших оборотах коленчатого вала. Карбюратор, как правило, здесь не причем. Причина кроется в подаче бензина. Диафрагма топливного насоса могла уже износиться, но чаще всего стирается шток бензонасоса. О нем вы можете прочитать в отдельной статье
Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.
Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).
Теперь о самой регулировке. Ее нужно делать в такой последовательности:
- наружная мойка и чистка деталей карбюратора;
- осмотр элементов агрегата на предмет возможного повреждения;
- очистка сетчатого фильтра;
- промывание поплавковой камеры;
- очищение воздушных жиклеров;
- крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.
Стоит обратить внимание и на то, что:
- совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
- после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.
Проверка работоспособности сетчатого фильтра.
Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.
В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.
Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.
Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.
Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.
Как регулировать поплавковую систему?
Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.
Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.
Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.
Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.
Видео по регулировке поплавковой системы карбюратора ВАЗ 2107
Как регулировать систему пуска?
Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.
Как отрегулировать холостой ход карбюратора ВАЗ 2107.
Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).
Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.
Видео по регулировке карбюратора ВАЗ 2107 видео
Запуск двигателя
Мотор нужно достаточно прогреть после первого запуска. Кстати, завестись сразу, возможно, и не получится и это вполне нормально. Далее, следует отрегулировать мотор. Можно обратиться к специалистам или даже байкерам, которые имеют большой опыт регулирования многокарбюраторных мотоциклов с помощью пластины вакуумметров. Есть возможность изготовить такую вещь самостоятельно из эконометров, хотя у них весьма высокая погрешность и требуется калибровка. Датчик качества ставится на место свечи и смотрится цвет — должна быть голубая смесь на холостом ходу. Цвет должен быть таким везде — в первом, во втором, в третьем, в четвёртом. Остаётся только поставить нужные обороты с помощью винта качества, и всё. Подсос отрегулировать очень легко, хотя в летний период он и так работает отлично.
Возможно, не стоит ставить карбюратор на инжекторное авто
Если на вашем автомобиле установлена инжекторная система подачи топлива, значит, вы владеете более современным транспортом, а установка карбюратора отбросит вас на шаг назад в эволюции автомобилей. Конечно, в карбюраторной системе также есть свои преимущества, но они довольно зыбкие. Тем более, качество нынешнего бензина рассчитано именно на инжекторную подачу топлива. Давайте рассмотрим определенные минусы замены инжектора на карбюратор:
- если вы решили произвести такой процесс, ваш автомобиль может начать потреблять больше бензина;
- карбюратор рискует снизить мощность автомобиля на 5-7 процентов от изначального потенциала;
- агрегат может быть настроен исключительно под прямой впрыск, часть топлива может вылетать в трубу;
- придется отказаться от использования нормальных топливных фильтров, поставив дешевые бочонки под капот;
- потратиться также придется немало — покупка карбюратора, а также других запчастей для реализации процесса затянет на большую сумму.
В плане обслуживания карбюраторы ничуть не дешевле и проще, чем инжекторы. Сегодня прочистка форсунок системы инжектора стоит недорого, так как на каждом СТО есть специальное оборудование для выполнения этих задач. Вы можете считать инжектор неэффективным, нежным и слишком непродуманным агрегатом в вашем автомобиле, но мировая автомобильная промышленность так не считает. Этот узел экономит топлива и позволяет несколько увеличить потенциал двигателя
Регулировка
Если вышел из строя установленный карбюратор “Солекс” 21073 на “Ниву”, ремонт и регулировка помогают привести прибор в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно. Расход топлива при этом на среднем уровне. Первым делом заводят и немного прогревают двигатель. Далее необходимо демонтировать топливной шланг и крышку устройства
Последнюю рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Далее при помощи измерительного инструмента вымеряют расстояние в каждой из камер карбюратора. Меряют от привалочных плоскостей до кромки горючего
Данный размер должен примерно составить около 24 мм. Если это расстояние меньше либо больше, то его настраивают подгибанием поплавка. Затем нужно снова завести и прогреть мотор. Когда регулировки уровня успешно завершены, можно прейти к настройке холостого хода
Меряют от привалочных плоскостей до кромки горючего. Данный размер должен примерно составить около 24 мм. Если это расстояние меньше либо больше, то его настраивают подгибанием поплавка. Затем нужно снова завести и прогреть мотор. Когда регулировки уровня успешно завершены, можно прейти к настройке холостого хода.
Двигатель глушат. Для настройки потребуется отвертка с плоским жалом и немного времени. На подошве прибора есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Его закручивают до упора. Далее от крайнего положения этот же винт откручивают примерно на пять оборотов. Затем заводят мотор. Подсос использовать не нужно. Если откручивать винт «качества», тогда карбюратор будет изменять обороты двигателя. Далее его снова закручивают. Вращать требуется до тех пор, пока работа мотора не будет стабильной и устойчивой. Когда двигатель начнет работать спокойно, тогда элемент выкручивают не больше, чем на один оборот. В результате холостые обороты установятся на отметке 900. Если мотор начнет глохнуть, лучше немного увеличить холостые обороты.
Описание моделей
Карбюратором ДААЗ штатно оснащался первый ваз 2107. Эти карбюраторы производились по праву итальянской компании Weber. В России их дорабатывали под нужды местного автопрома. Изделия ДААЗ имели простую сборку, что впоследствии отразилось на их цене. Приведенная модель карбюратора отличалась максимальной простотой и позволяла обеспечить хорошие разгонные характеристики автомобилю. Изначально место в подкапотном пространстве создавалось именно под ДААЗ.
Карбюратор ваз 2107 сложный, высокоточный прибор, состоящий из двух камер, одна из которых — первая оборудована специальным механическим приводом заслонки. Он подлежит установке на любой отечественный заднеприводный автомобиль. Объем рассматриваемой модели составляет — 1,5 и 1,6 литров.
Потребление бензина при использовании ДААЗ заметно вырастает. Но впору этому скоростные показатели авто, которые также вырастают
А это особенно важно при обгоне
Обращая наше внимание на модель — “Озон” — стоит отметить, что это более доработанная версия штатного ДААЗа. Новый оптимизированный механизм отличался лучшими экологическими показателям
Благодаря этому “Озон” и получил свое экологически чистое название. К тому же он потреблял куда меньше топлива чем предыдущая версия , поэтому для такой экономичной машины как ВАЗ 2107, карбюратор “Озон” считался самым оптимальным вариантов из всех возможных.
Хорошую маневренность и скорость автомобилю придавал пневматический клапан, расположенный в новом карбюраторе и обеспечивающий оперативность работы второй камеры. Однако существовало и одно “но” — даже при небольшом загрязнении клапана, вторая камера прекращала работать. Скорость транспортного средства тут же снижалась. Это было заметно по динамике разгона авто и при работе мотора на средних оборотах.
Карбюратор “Солекс” 21053 имеет не меньшую популярность у владельцев ВАЗа 2107. В настоящий момент это новейшая из разработок. Solex имеет довольно сложную сборку, но в то же время он имеет систему обратной подачи топлива, что делает этот карбюратор самым экономичным среди всей линейки ДААЗа.
Механизм карбюратора имеет больший объем по сравнению с другими моделями: 1.8 Солекс против 1.5, 1.6 других ДААЗов. Все эти особенности говорят нам о том, что данная модель карбюратора одновременно заточена под экономичную и быструю езду.
Изначально “Солекс” создавался для автомобилей с передним приводом. И всё же на ВАЗ 2107 этот карбюратор может быть установлен без специальных доработок. Придирчив “Солекс” только к качеству топлива.
Все перечисленные нами карбюраторы ставятся на классические двигатели. Если объем вашего мотора не рассчитан на имеющийся карбюратор, то вам будет необходимо подобрать и заменить жиклеры. Отрегулировать карбюратор так же стоит.
К вопросу о нестандартных карбюраторах стоит сказать, что в некоторых случаях владельцы “классики” прибегают именно к такому решению. Без переделок и настройки здесь и речи быть не может.
“Солекс” 21073 — модель разработанная для моторов с объемом 1.7 литров. От предыдущих вариантов карбюратор отличается большими каналами и жиклерами. Прирост в динамике гарантирован! Но и последующий расход тоже.
Следующая нестандартная модель ставится на автомобили серии ВАЗ 2108 и 2109. “Солекс” 21083 для установки на версию 2107 потребует определенных доработок. Также его установка приведет к тому, что при оборотах около 4000 дальше мотору раскрутиться не получится. Чтобы установить эту модель карбюратора, надо рассверлить диффузоры камер. После чего их расширить. В процессе модификации также устанавливаются большие жиклеры. Результат такой работы может порадовать вас: расход топлива станет ниже, а динамика превысит показатели других моделей.
