Особенности китайских магнитол

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Можно ли узнать владельца по номеру машиныРубрика:Инструкции

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая

Но тут еще важно определить, о каком именно китайском продукте идет речь

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Подключение автомобильной магнитолы своими руками

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Как установить ГУ с андроидом в Lada 2107?

Рассмотрим на примере более дорого, но качественного девайса.

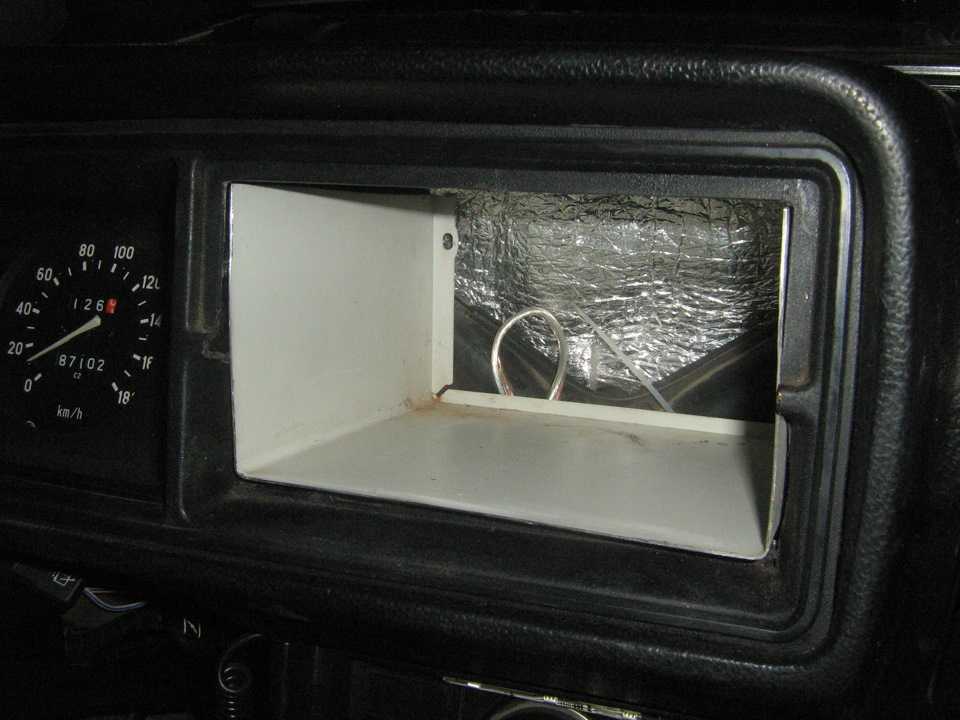

Первым делом нужно снять панель приборов и сделать соответствующую подрезку места будущей установки:

Пилить нужно пилкой по металлу. Затем в это место устанавливается шахта, если она есть. Если нет, то изготавливается самостоятельно, как на фото выше. Допускается производство креплений из металлического конструктора.

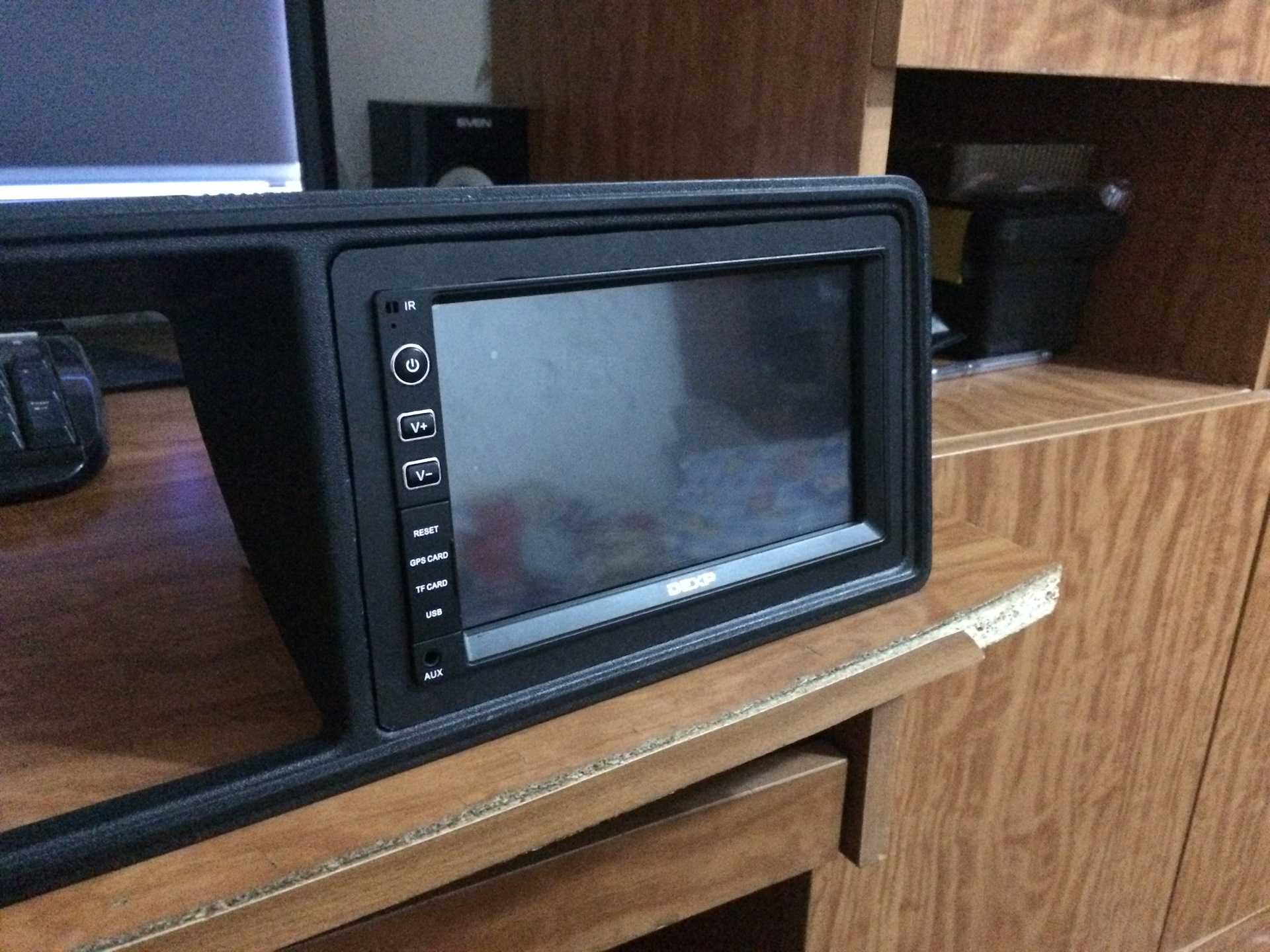

А теперь происходит монтаж самой магнитолы:

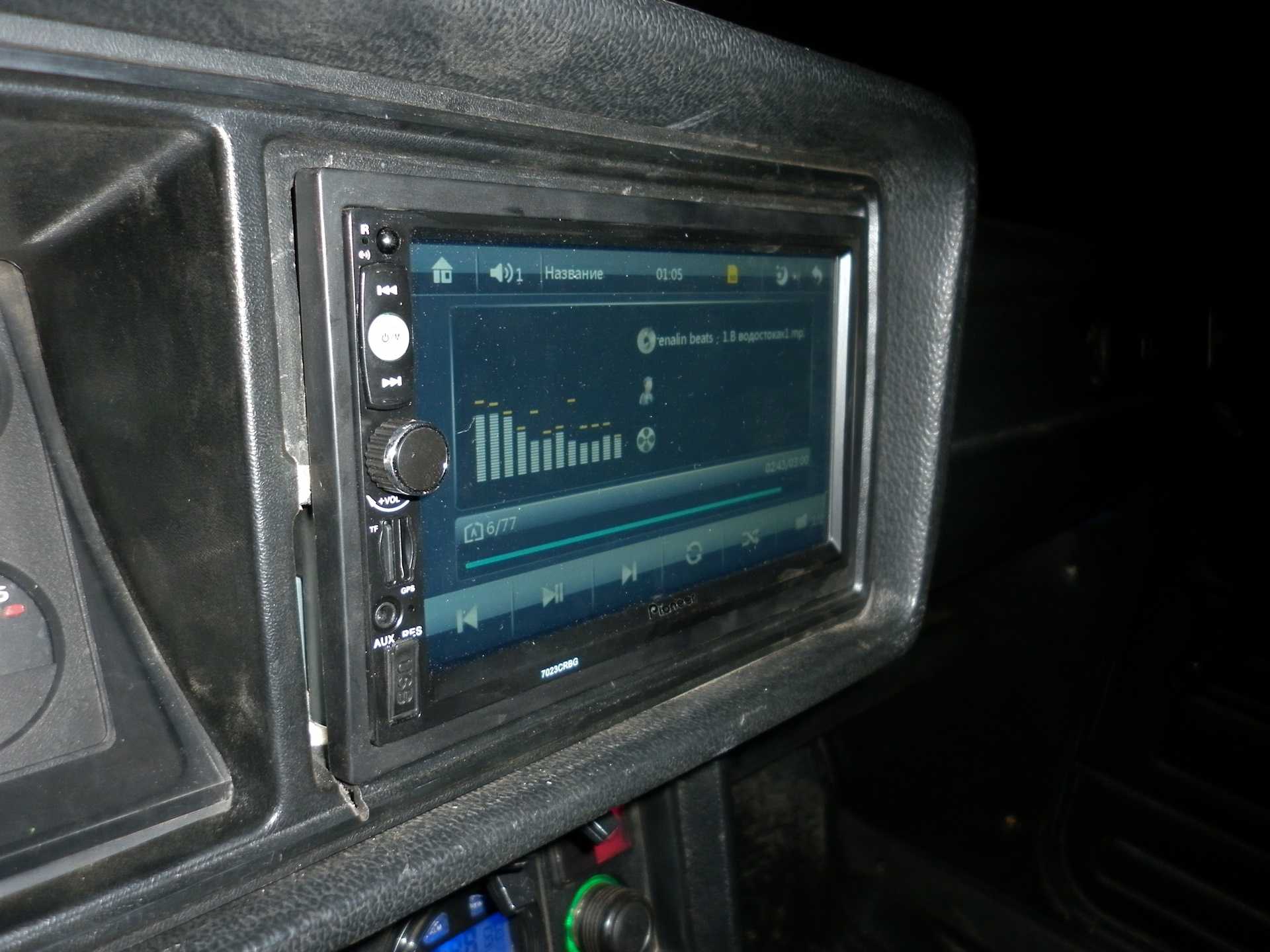

Чтобы скрыть все дефекты подрезки, необходимо приобрести рамку побольше. К примеру, как на варианте ниже:

Пустые отверстия можно залить монтажной пеной, обрезать и заклеить карпетом.

Недостатком такого монтажа можно считать потерю органов управления климатом. Поэтому его придется переносить вниз, что тоже нелегко. Но можно сохранить их, если использовать девайс с выдвижным экраном.

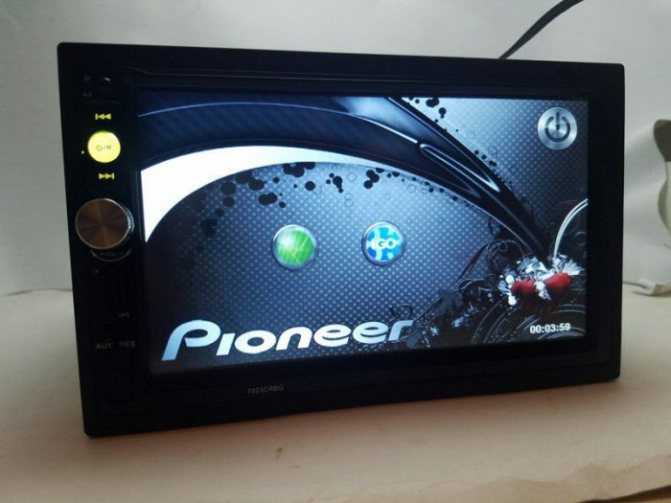

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм).

На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач. На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки. Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины. В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Особенности подключения автомагнитолы

Стандартная электрическая схема, как правило, одинакова для всех моделей автомобилей и автомобильных радиоприемников. Однако при этом необходимо учитывать ряд нюансов.

Проводка отечественных автомобилей рассчитана на подключение устройства с механическим поиском радио, могут возникнуть некоторые трудности, если вы собираетесь подключать современную модель;
На большинстве моделей ВАЗ ветка проводов для подключения графического интерфейса пользователя идет от замка зажигания: при повороте ключа происходит кратковременная потеря питания, что приводит к перезагрузке, если в модели не предусмотрена система бесперебойного питания;
Перед установкой необходимо решить, устраивает ли вас возможность слушать музыку только при работающем двигателе или вы хотели бы иметь возможность пользоваться радио во время стоянки.

Подключаем магнитолу

Работы по подключению можно разделить на три этапа

крепление к корпусу устройства;
подключение электрики;
установка и подключение динамиков.

Вероятно, вам также потребуется подключить антенну.

Чтобы установить корпус радиоприемника, сначала необходимо установить металлическую раму. Ободок закреплен в гнезде с помощью нескольких выступов, которые необходимо отогнуть. Корпус радиоприемника ввинчивается в раму. Для его снятия предусмотрены специальные ключи.

Перед выполнением любых работ по подключению электрооборудования убедитесь, что аккумулятор отсоединен. Самое главное — не перепутать провода и подключать в соответствии с маркировкой. Схему подключения можно увидеть на фото. Конечно, чтение инструкций — это не дело для автомобиля. Тем не менее, перед началом установки ГУ следует внимательно ознакомиться с рекомендациями производителя на верхней части корпуса или в паспорте.

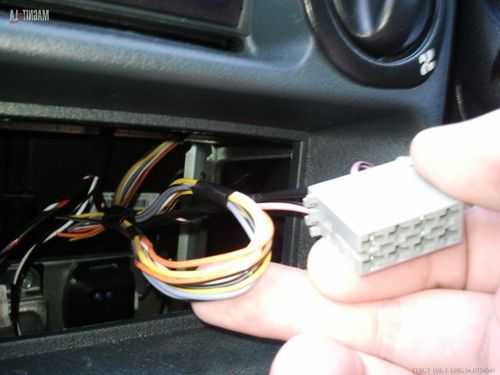

Как правило, электрические провода маркируются следующим образом:

Провод с маркировкой «+12V», желтый — питание, «плюс», идет от аккумулятора;

Этот провод используется для подключения постоянного источника питания к радиоприемнику, в котором хранится память настроек.

Провод с маркировкой «GND», черный — «минус», подключается к шасси автомобиля;
маркированный «ACC», красный провод — также отвечает за питание, но проходит через замок зажигания.

Если вы подключите устройство таким образом, вы сможете слушать музыку только при работающем двигателе. Эта схема была разработана производителем для экономии заряда батареи. Самый простой способ получить возможность использовать радиостанцию независимо от работающего двигателя — подключить ее напрямую.

Если скрутить желтый и красный провода вместе и подключить магнитолу непосредственно к аккумулятору, то при длительной стоянке магнитола способна полностью разрядить старый аккумулятор.

Как подключить

Корректное подключение магнитолы на ВАЗ-2107 и любой другой машине осуществляется через контактную группу замка зажигания. В этом случае при изъятии ключа подача питания на оборудование прекращается, сохраняется только подпитка блока памяти, которая производится от батареи.

На карбюраторных машинах требуется доработать контактную группу:

Разобрать пластиковый кожух рулевой колонки.
Снять штекер с замка зажигания и отвернуть 2 крепежных винта.
Демонтировать замок с колонки при помощи сжатия фиксатора тонким предметом (при вставленном и повернутом в позицию 0 ключе).
Снять контактную группу, которую требуется доработать путем припаивания дополнительного элемента.
Собрать замок и установить детали на штатные места.

Смотрите » Как установить (подключить) и настроить навигатор Навител к штатной автомобильной магнитоле

Доработанный подобным образом замок получает позицию АСС вместо 0, которая используется для работы головного устройства на парковке. В схему подключения магнитофона вводится дополнительный предохранитель, предохраняющий цепи от перегрузки. Коммутация с кабелями динамиков производится через переходник.

Динамики

В машине 2107 имеются штатные места установки фронтальной акустики, расположенные в углах панели приборов. При установке колонок в дверных картах необходимо прорезать отверстия в деталях, диффузоры и магниты громкоговорителей размещают в штатных выемках, имеющихся на внутренней металлической части двери. Требуется правильно вывести акустические кабели, для этого используется специальная переходная втулка, размещенная между торцом двери и стойкой. Элемент предохраняет жгут от заломов и повреждений.

Для улучшенного воспроизведения музыки устанавливается тыловая пара громкоговорителей, которые расположены на полке за спинкой заднего сидения. Для монтажа деталей требуется подрезка металлической панели, кабели проводятся под обшивкой пола.

Подключить магнитолу на ВАЗ-2106 можно только к громкоговорителям, расположенным в передних дверях и на задней полке. В панели приборов место для установки динамиков не предусмотрено (кроме центрального репродуктора овальной формы, который в эпоху СССР монтировался в консоли).

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 устанавливается в багажнике. Для присоединения в автомобиле используются отдельные акустические кабели, выведенные к головному устройству или дополнительному усилителю. При использовании активного устройства, подключаемого к бортовой сети, в цепи питания требуется разместить защитный предохранитель.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крыше или крышке багажника, возможно применение устройства активного типа, закрепленного на ветровом стекле. Узел подсоединяют к автомагнитоле в ВАЗ-2107 или 2106 при помощи штатного штекера или переходника.

Возможные проблемы

Владельцы часто сталкиваются с дефектами цепей питания, из-за которых не включается магнитола на ВАЗ-2114. Причиной неисправности является перегоревший предохранитель, расположенный в монтажном блоке или на корпусе головного устройства. Элемент перегорает из-за коротких замыканий или перегрузки сети, возникшей из-за повышенной громкости воспроизведения или подключения дополнительного оборудования.

Часто выходят из строя встроенные диоды подсветки дисплея, которые требуется заменить аналогичными. Попадание влаги на контакты переключателей приводит к некорректной работе кнопок управления. Проигрыватель компакт-дисков начинает работать со сбоями из-за повреждений привода лазерной считывающей головки. Часть магнитол оборудована встроенной диагностической системой, выводящей на дисплей коды ошибок. Расшифровка значения позволит определить причину неисправности.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Как установить

На модели 2107 имеется 2 места, пригодных для монтажа головного акустического устройства размером 1DIN. Магнитолу можно установить в стандартное место на центральной консоли, также допустимо поставить оборудование вместо центральных дефлекторов. При первом варианте монтажа требуется подрезка посадочного гнезда до требуемого размера.

Второй вариант обеспечивает снижение нагрева корпуса проигрывателя горячим отопителем салона, обеспечивается комфортное управление функциями. Но при этом ухудшается вентиляция и возникает риск нагрева головного устройства прямыми солнечными лучами.

На ВАЗ-2106 единственным местом для монтажа является центральная консоль, которую требуется подрезать под стандартный размер 1DIN. Головное устройство крепится при помощи металлической шахты, которая размещена в панели приборов. Схема фиксации шахты одинаковая для ВАЗ-2106 и 2107 — при помощи отогнутых язычков.

Возможен монтаж оборудования стандарта 2DIN, которое располагается в перчаточном ящике.

Для фиксации устройства требуется изготовление корпуса, управление осуществляется выносным проводным пультом или по радиоканалу. Допускается монтаж головного оборудования в ногах переднего пассажира, но подобная схема используется редко из-за риска повреждения магнитолы.

Установка передних динамиков

Прежде всего, установим передние динамики. Так что при подключении магнитолы не придется путаться в проводах, установленных неграмотным радиотехником. Чаще всего с подобными случаями сталкиваются покупатели подержанных автомобилей. Идентичные черные провода с небрежным скручиванием и минимальной изоляцией должны быть окружены и промаркированы. Намного проще заменить ненадежные электрические провода на провода правильного размера и цвета.

Для левого и правого громкоговорителей используются акустические кабели разного цвета. Цвет провода подбирается согласно распиновке производителя автомагнитолы. В радиотехнике распиновка – это цвет, буква и цифровое обозначение выводов и кабелей. При установке более мощных динамиков (100 – 150 Вт) учитывайте их глубину установки, которая не должна мешать движению стекла. Дистанционные кольца используются для удлинения динамика.

Для установки динамиков необходимо разобрать переднюю дверь и снять механизмы стеклоподъемников.

Нижняя часть двери обычно используется для установки динамиков. В дверной доске просверливаются отверстия для диффузора. К дверной коробке крепятся проставочные кольца, в которые устанавливаются динамики. Провода для подключения динамиков к основному блоку протягиваются через технологические проемы дверцы. После сборки двери можно проводить дальнейшие работы.

На динамик устанавливается решетка (декоративно-защитная решетка), дверная доска покрывается винилом или кожзаменителем. Без дополнительной звукоизоляции в дверной полости динамики могут звучать глухо или резонировать. Для звукоизоляции наружный металл склеен антивибрационным материалом, который гасит колебания металла (например, «Бимастом»). Внутренние поверхности каркаса, ребра жесткости проклеены звукопоглощающим материалом «Сплан».

Несколько советов

Все просто и не сложно. Однако следует учитывать, что эта система связана с электрическим током.

Малейшее короткое замыкание или искра могут привести к быстрому возгоранию. Современные автомобили сделаны из синтетических материалов. Они присутствуют как в внутренней отделке, так и в несущих конструкциях.

Быстро может возникнуть пожар, что очень опасно не только для автомобиля, но и для жизни находящихся в нем пассажиров.

Сотрудники смонтируют, установят, подключат магнитолу, усилители, сабвуфер. Благодаря профессиональному подходу вы получаете высокое качество, гарантию работы и доступные цены. Это некоторые из наиболее важных факторов, которые определяют выбор услуг профессиональных салонов и ателье.

Пошаговая инструкция установки.

— Первым делом необходимо приготовить набор инструментов, и конечно саму магнитолу до того, как перебегать к ее конкретной установке.

— Дальше необходимо высвободить место для новейшей магнитолы. Для этой цели необходимо снять штатную консоль все элементы, что мешают. Необходимо приготовить отвертку, чтоб снять что остается сделать нашему клиенту доступные крепления.

— Когда место для новейшей магнитолы готово необходимо сделать макет рамочки. Для этой цели вам конечно взять картон, где нужно начертить внешний облик рамочки для магнитолы. Необходимо точно измерить размер, чтоб он совпал с приготовленным местом для устройства.

Как установить магнитолу в «Жигули».

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

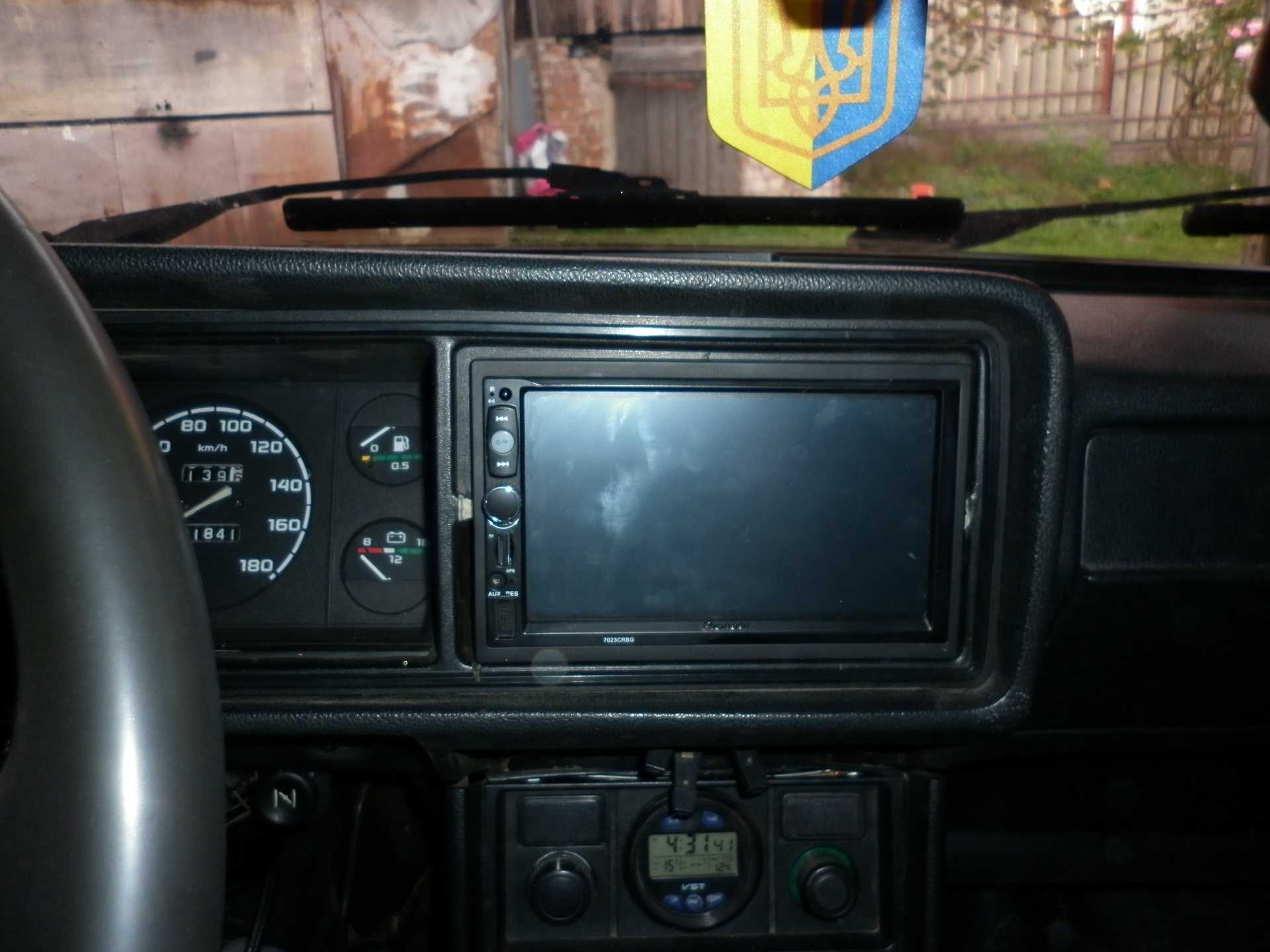

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола. Если вы просто любитель послушать «Авторадио», то можно установить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель.

После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

Кстати, штатная расцветка проводов на колодке питания следующая:

Красный цвет – это всегда «+» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
Черный провод – «минус», масса бортовой цепи.
Синий – питание антенны;
Желтый – постоянное напряжение с АКБ.
Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ.

Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

Как подключить

Подключить магнитолу в ВАЗ-2106 можно через замок зажигания, но эта схема считается менее привлекательной, т. к. слушать радио при выключенном моторе не получится. Стандартная схема подключения предусматривает использование штатной проводки. Среди других особенностей подключения ВАЗ-2107 отметим следующие моменты:

Запрещается проводить подключение напрямую к аккумулятору, т. к. это может привести к его быстрому износу.
Для исключения вероятности разряда аккумулятора в желтый провод врезают кнопку выключения питания.
Штатного предохранителя в классической сборке не предусмотрено. Для его установки нужно изменить практически всю электрическую схему. Проще всего приобрести силовой кабель, в который уже встроен предохранительный элемент. Для нормального пуска требуется устройство на 20 А.

От правильности созданной системы питания во многом зависит эксплуатационный срок акустической системы. Провод рекомендуется изолировать, контакты соединяются методом пайки или при применении специальных переходников.
