Оптимальное подключение магнитолы к АКБ автомобиля напрямую
Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.
Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).
Подключение к АКБ
Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).
Подача питания происходит через три основных провода – желтый, красный и черный.
- красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
- желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
- черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.
Важно! Не забывайте о предохранителе, во избежание короткого замыкания. Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов)
В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов
Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.
Оптимальные варианты подключения автомагнитолы:
- через замок зажигания;
- через кнопку;
- через систему сигнализации.
Замок зажигания
Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.
Отдельная кнопка
Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.
Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.
Выводы
Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.
Настройка магнитолы
К основным настройкам головного устройства относят:
- выбор языка меню;
- отключение демонстрационной заставки;
- программирование частот радиоприемника;
- настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
- регулировку баланса между громкоговорителями;
- установку параметров среза частот (доступно не для всех магнитол).
Если в конструкции акустической системы автомобиля используется дополнительный усилитель, то требуется отключить аналогичное устройство в магнитоле. Подобная манипуляция требуется не для всех устройств. Затем производится отдельная настройка параметров внешнего устройства (в соответствии с инструкцией). Настройки своими руками и установка не требуют специальных знаний, но если пользователь не уверен в собственных силах, то рекомендуется посещение сервисного центра, занимающегося монтажом акустических систем в автомобилях.
Какие могут быть расширения?
Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.
К примеру, это могут быть расширения:
- АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.

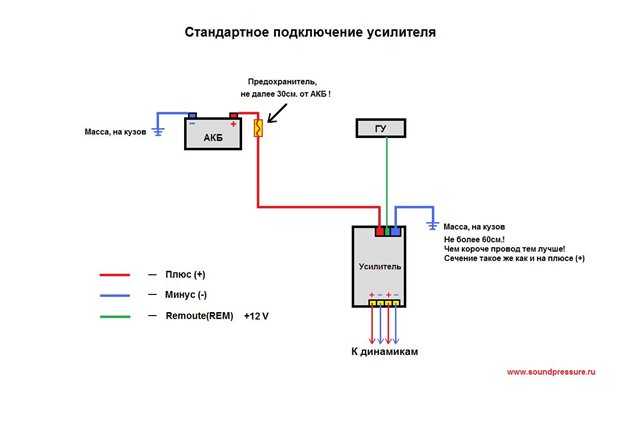

- REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
- ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
- MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

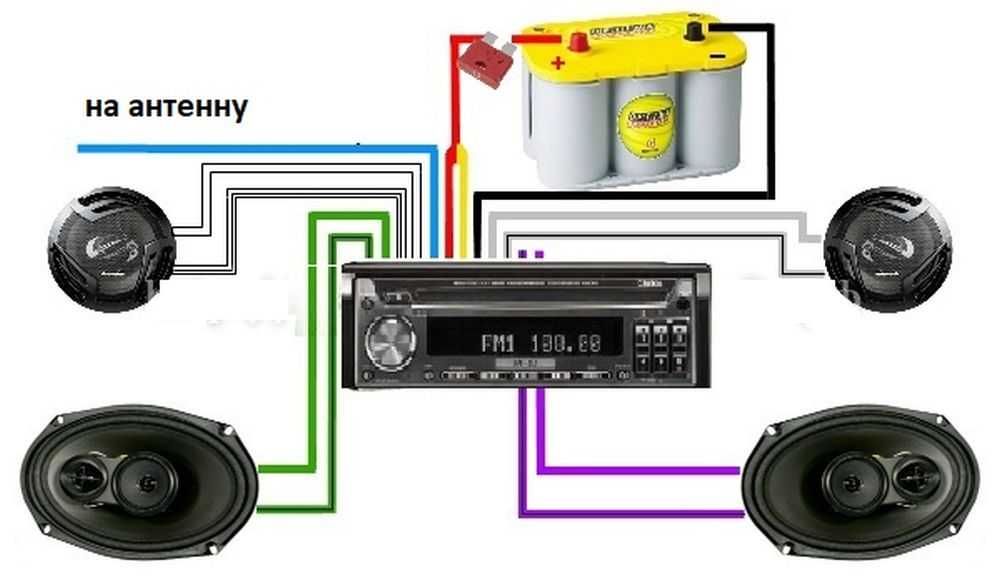

Схема подключения аудио-системы и проводки
Распиновка магнитолы
Для подключения автомагнитолы требуется не один проводник. Кроме питания, надо подключать динамики (в большинстве случаев от 2 до 4), сигналы управления и т.п. Все точки подключения выводятся на разъем, который долгое время каждый производитель делал по своему усмотрению. Это усложняло подключение автомобильной аудиотехники, поэтому в 80-х годах прошлого столетия в Европе была принята попытка стандартизации разъемов автомагнитол. Стандартом стал коннектор ISO, которого стали придерживаться большинство европейских производителей.
Разъем ISO.
Такой коннектор состоит из двух частей, которые могут быть объединены в одну конструкцию либо выполнены в виде двух раздельных разъемов. К одному подключаются элементы аудиосистемы, к другому – питание и сигналы управления.
Разъемы ISO Audio и ISO Power.
Каждый разъем состоит из 8 контактов. Чтобы не перепутать коннекторы, они имеют различное расположение ключей. Питание подключается к терминалу ISO Power. Распиновка разъема указана в таблице.
| Номер контакта | Цепь | Цвет изоляции проводника |
|---|---|---|
| 1 | Регулировка громкости | Не установлен |
| 2 | Mute (приглушение звука) | Не установлен |
| 3 | Резерв | Не установлен |
| 4 | +12 вольт (питание памяти) | Желтый |
| 5 | Выход для питания активной антенны | Синий |
| 6 | +12 вольт подсветка | Оранжевый |
| 7 | +12 вольт от зажигания (ACC) | Красный |
| 8 | 0 вольт (общий) | Черный |
Функциональное назначение контактов ISO Power:
- пины 1,2,3 в большинстве автомобилей не задействованы;
- от напряжения на контакте 4 запитана внутренняя память магнитолы — если вход обесточить, настройки сбросятся;
- с пина 5 снимается напряжение для питания усилителя активной антенны;
- контакт 6 подключается к линии питания габаритных огней автомобиля для включения подсветки в темное время суток;
- контакт 7 – основная линия питания магнитолы, подключается к линии включения зажигания или к линии АСС, если она есть в машине;
- пин 8 подключается к общему проводу.
При подключении магнитолы в домашних условиях напряжение питания надо подать на контакт 7, при необходимости подсветки панели – еще и на контакт 6. Если есть возможность держать автомагнитолу постоянно включенной, можно запитать и пин 4 – тогда настройки сохранятся до следующего включения. По этой цепи ток потребления невелик (несколько десятков миллиампер). Если питание магнитолы от использования до использования будет сниматься, нет смысла задействовать эту линию.
Не все производители придерживаются данного стандарта. Так многие азиатские, североамериканские и практически все отечественные изготовители аудиотехники для автомобилей устанавливают на магнитолы свои специфические разъемы. Узнать распиновку можно из инструкций по эксплуатации на аппаратуру.
Подключение магнитолы через дополнительную кнопку

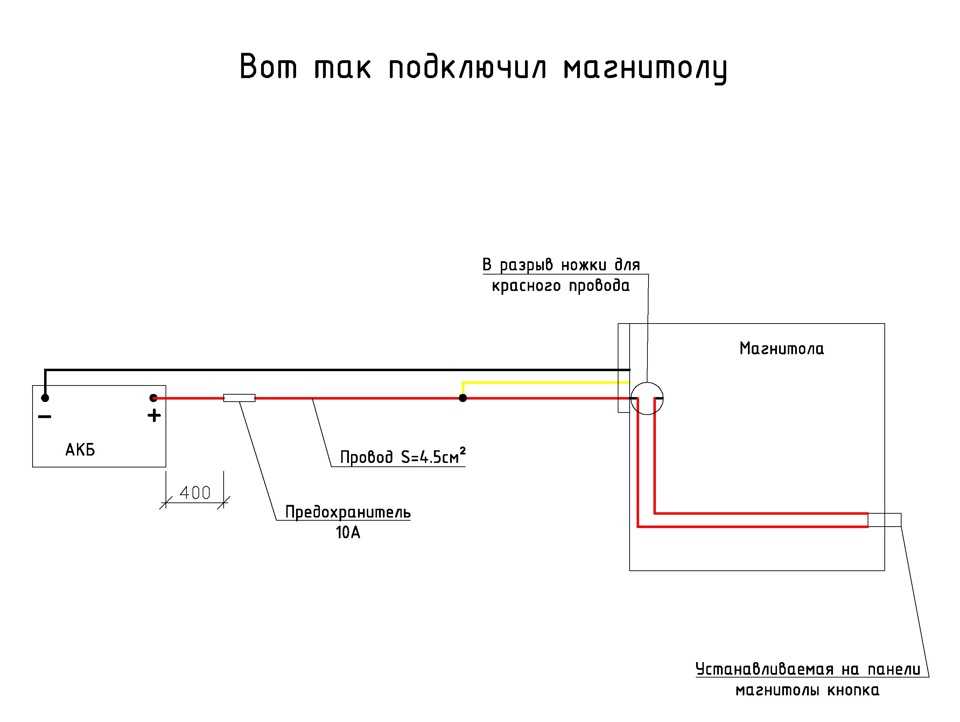

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:
- Кнопка в разрез красного провода магнитолы;
- Кнопку переключает между постоянным «плюсом» и после зажигания;
- Через сигнализацию.

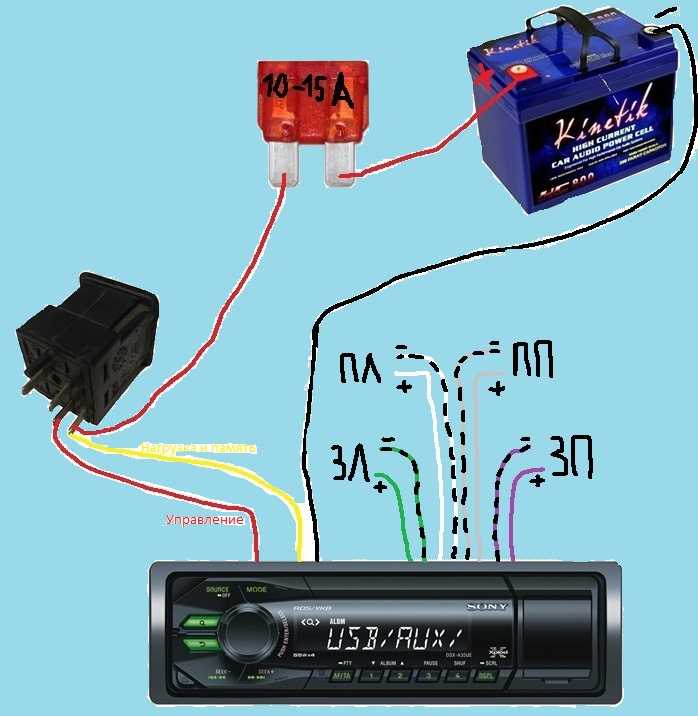

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

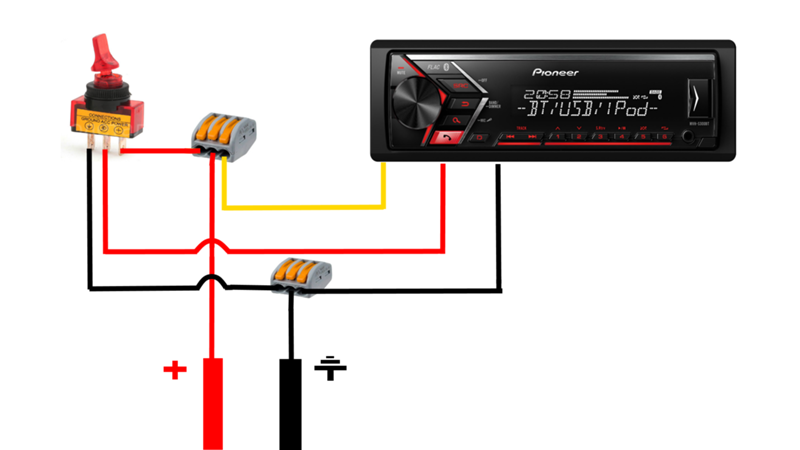

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:
- Кнопка нажата — питание на магнитолу через постоянный плюс
- Кнопка не нажата — питание на магнитолу через плюс от зажигания
Пример подключения автомагнитолы:
- Провод подсветки магнитолы к проводу подсветки прикуривателя.
- Плюс после зажигания с колодки часов (оранжевый провод)
- Постоянный плюс с АКБ или прикуривателя.
- Массу «-» с прикуривателя
Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так: При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.
При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.
Заключение
Традиционным способом подключения магнитолы является параллельное соединение красного провода (сигнал на включение магнитолы в режиме ожидания от ЗЗ) и желтого провода (питание памяти магнитолы, постоянные +12 В от АКБ). В этом случае включение/выключение осуществляется только с помощью кнопки на панели магнитолы.
Некоторые магнитолы выполнены схематично так, что усилитель магнитолы (выходные каскады) постоянно питаются и в режиме ожидания. Соответственно, такая магнитола будет потреблять повышенный ток, что может привести к быстрой разрядке АКБ при длительной стоянке автомобиля.
Простой и эффективный способ для снижения потребления в режиме ожидания – поставить дополнительную кнопку в разрыв красного провода, вывести ее на консоль и отключать питание магнитолы при длительной стоянке.

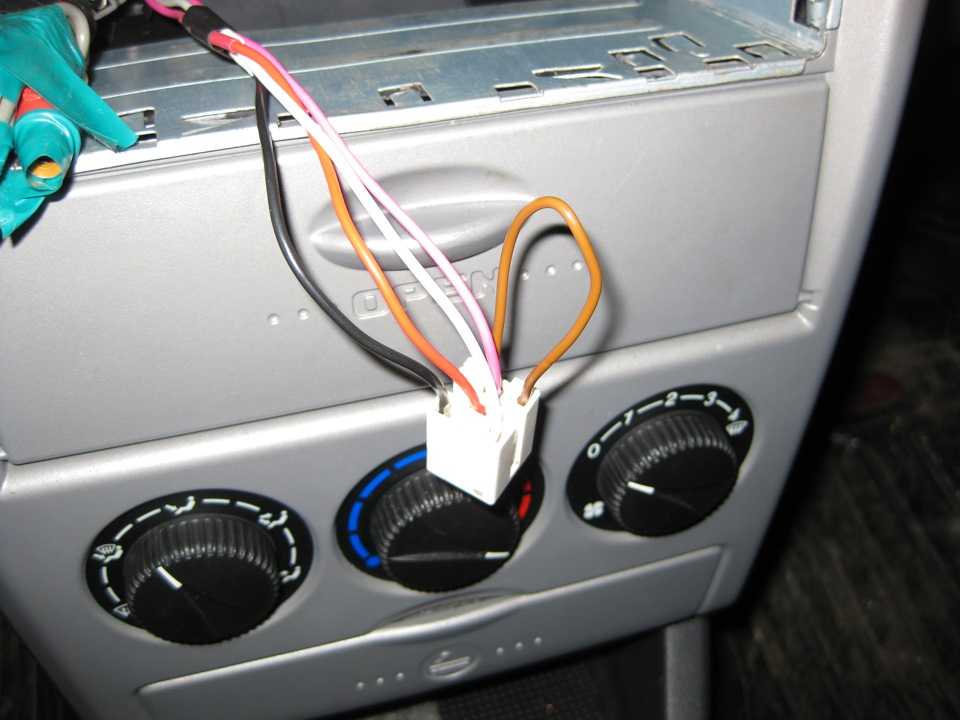

Примечание: Провода в контактной колодке короткие, нужно удлинить их до 20 см. Никаких скруток, только пайка!

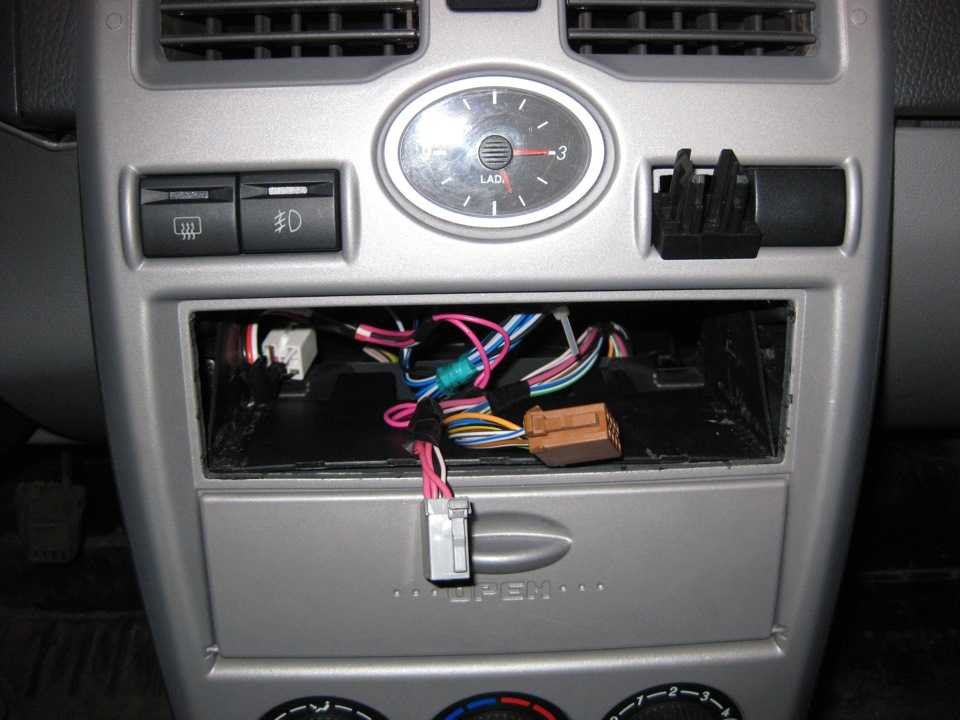

На фото видны разъемы штатной аудиоподготовки (коричневый – выход на динамики; серый – питание и «земля»).Примечание: Желтого провода в штатном сером разъеме нет. От АКБ идет только красный провод с разветвлением на контакт желтого провода и контакт красного провода магнитолы. Так с завода реализовано параллельное соединение красного и желтого проводов.

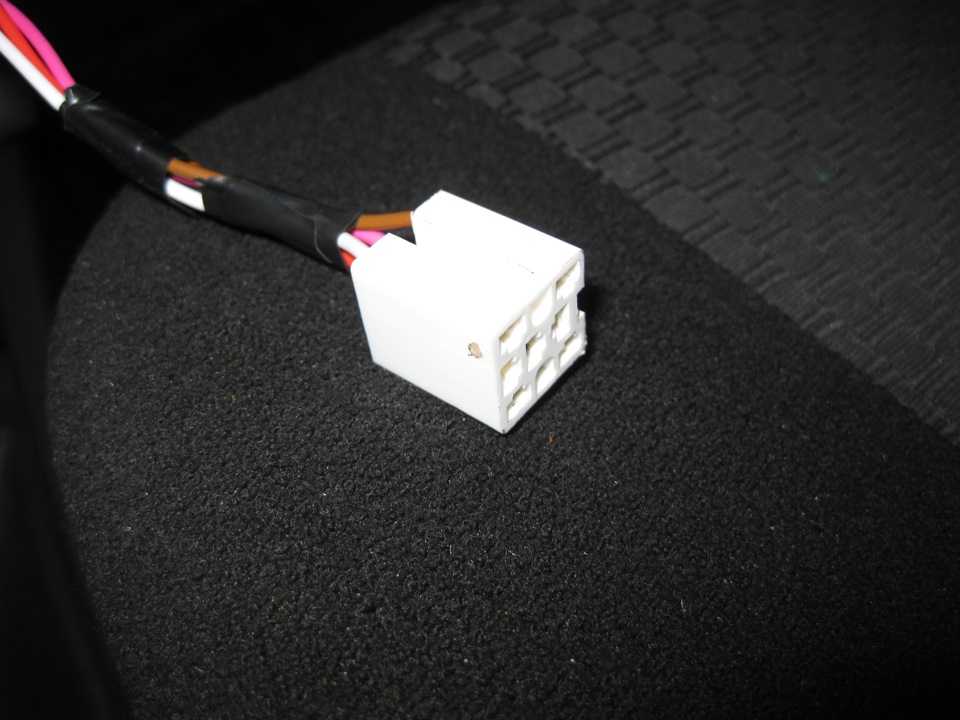

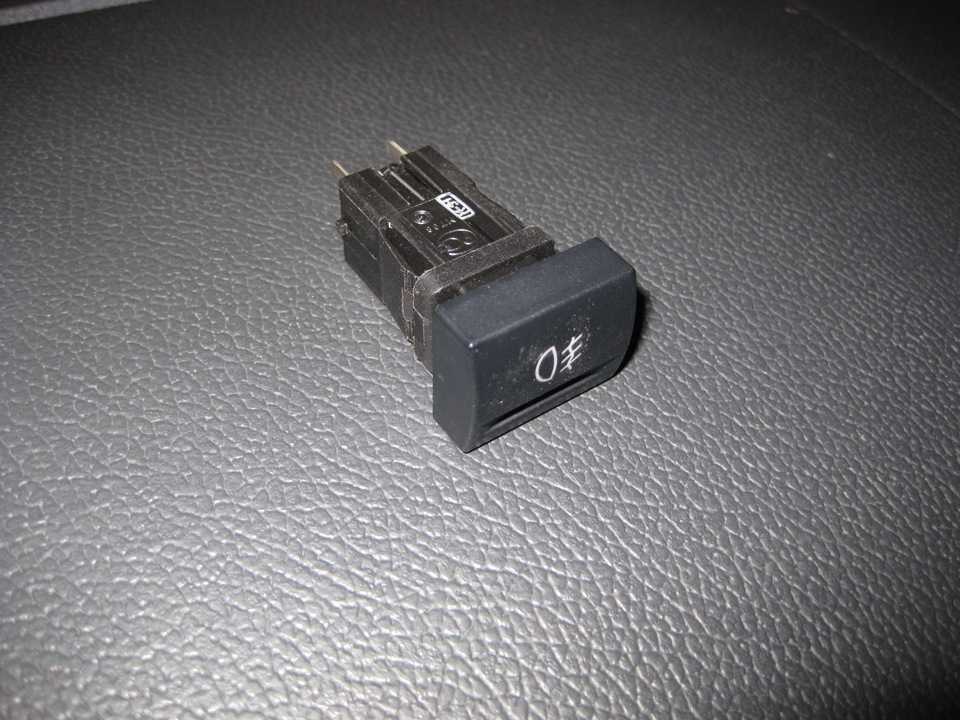

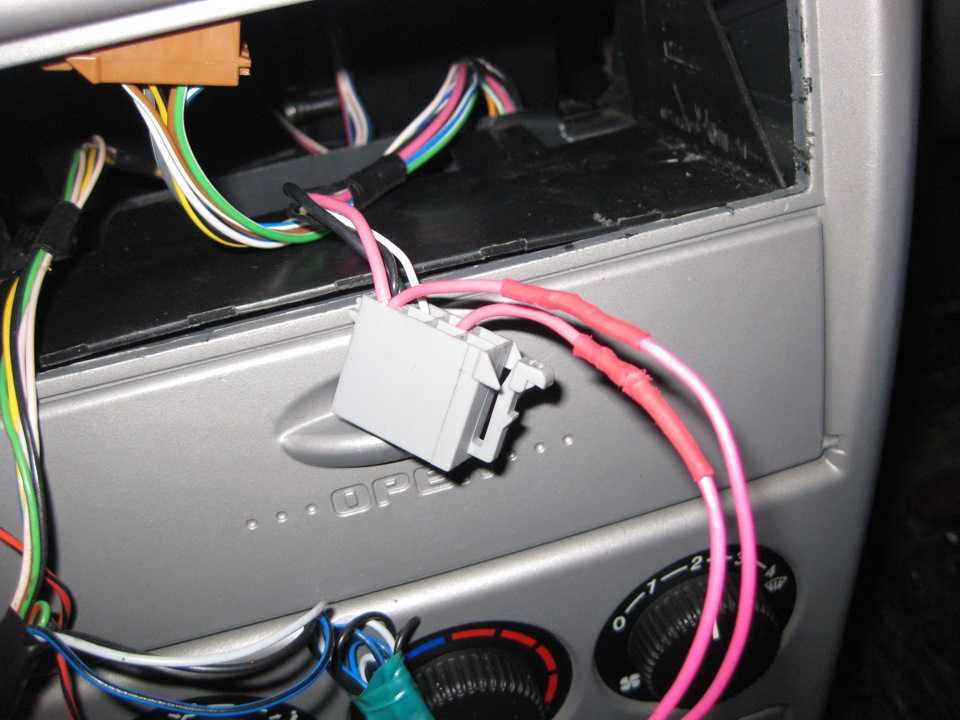

Провода от контактов А и В новой кнопки, соединяем с контактами А и В кнопки обогрева заднего стекла, кнопки ПТФ или др.Примечание: Во избежание короткого замыкания при монтаже, АКБ лучше отключить.
Проверка подключения
После того как установка автомагнитолы завершена, необходимо подсоединить аккумуляторную батарею к бортовой сети машины. Затем производится попытка активации головного мультимедийного устройства. При ошибочном подключении проводов включить устройство не получится, при плохой изоляции возможно возникновение короткого замыкания, из-за которого сгорит предохранитель. Для восстановления работоспособности потребуется снять устройство и заменить плавкую вставку на изделие с идентичным номиналом.
Затем рекомендуется проверить корректность соединения шнуров питания по цветам проводов магнитолы. Ошибочно подключенные кабели необходимо аккуратно отсоединить, а затем заново правильно подключить автомагнитолу. Если при нажатии на кнопку включения заработала индикация на дисплее, то питание оборудования подсоединено корректно. Если отсутствует звук (вне зависимости от положения регулятора) или усилитель периодически отключается, то необходимо тестером проверить целостность кабелей, идущих к громкоговорителям.
Если при работе оборудования не отмечается сбоев, то подключение автомагнитолы и установка дополнительных компонентов считаются завершенными. Если владелец не может обнаружить причину неисправности, то рекомендуется передать машину в сервисный центр. Эксплуатация автомобиля с неисправными компонентами электрической сети приводит к оплавлению изоляции проводки и возгоранию.
http://autoflit.ru/2178-kak-podklyuchit-magnitolu-napryamuyu-k-akkumulyatoru-4-sposoba.htmlhttp://1avtozvuk.ru/podkluchenie/podklyuchit-magnitolu-k-akkumulyatoruhttp://autofakty.com/optimalnoe-podklyuchenie-magnitoly-k-akb-avtomobilya-napryamuyu/http://omagnitolah.ru/podklyuchenie/shema.html
Подаем плюс на магнитолу
Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы.
В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода.
Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.
Выбор автомагнитолы
Практически все современные автомагнитолы, вне зависимости от бренда, сделаны в Китае и по техническим характеристикам приблизительно одинаковые. Отличаются только размерами по высоте (50 или 100 мм), внешним видом, числом каналов и дополнительными коммутационными возможностями.
Поэтому при выборе автомагнитолы в первую очередь нужно узнать размер посадочного места для нее в автомобиле и определиться с перечнем необходимых Вам дополнительных коммуникационных возможностей.
| Технические характеристики современных магнитол | ||
| Наименование | Функция | Примечание |
| FM радио (87,5-108 МГц) | Прием радиопередач в УКВ диапазоне | современный диапазон |
| AM радио (66-74 МГц) | Прием радиопередач в УКВ диапазоне | советский диапазон |
| Воспроизведение с USB | Прослушивание звуковых и просмотр видео роликов | MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA |
| Воспроизведение с SD флеш | Прослушивание звуковых и просмотр видео роликов | MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA |
| Пульт дистанционного управления | Управление режимом работы магнитолы дистанционно | |
| Сенсорный экран | Управление магнитолой прикосновением к экрану | Нестабильная работа при отрицательных температурах |
| GPS навигация | Определение места нахождения и возможность прокладки маршрута передвижения | |
| Bluetooth громкая связь | Беспроводное подключение к магнитоле внешних устройств | Возможность общения по сотовой связи со свободными руками |
| 3G интернет | Беспроводное подключение магнитолы к системе Интернет | Возможность работать в интернете |
| Wi-Fi | Беспроводное подключение внешних устройств к магнитоле через IP | |
| Количество каналов для подключения громкоговорителей | 2, 4, 6 | Оптимально четыре |
| Выход на сабвуфер | Возможность подключения сабвуфера | Для меломанов |
После определения перечня желаемых технических характеристик можно приступать к выбору подходящей модели. Практически все современные магнитолы обеспечивают достаточную мощность звука и низкий уровень нелинейных искажений, обеспечивающие достаточно качественное звуковоспроизведение для прослушивания, и все рассуждения по данной теме беспочвенны.
Естественность звуковоспроизведения зависит не только от источника сигнала, параметров магнитолы или другого звуковоспроизводящего устройства и их акустических систем, но и от акустических характеристик помещения. Достигнуть естественного звучания в салоне автомобиля объемом в несколько кубометров, да еще на половину имеющем не поглощающее звуковые волны покрытие (стекла, пластик) в принципе невозможно.
Излученные динамиком звуковые волны многократно отражаются от стекол и пластиковых панелей, образуя затухающие стоячие волны в виде эха. Отраженные волны суммируется с вновь излученными динамиками, и искажают их. Насладиться естественным звучанием можно только в концертном зале.
Таким образом, главными критериями при выборе автомагнитолы являются: высота корпуса, наличие необходимых функций и внешний вид
. Остальные технические характеристики современных магнитол, как правило, обеспечивают высокое качество звуковоспроизведения.
| Основные характеристики магнитолы SJ-T10446-93 модели 2033 | ||
| Наименование | Характеристика | Примечание |
| Типоразмер | 1DIN | 180 мм×50 мм×160 мм |
| Напряжение питания | 12 В | Минус на корпусе |
| FM канал | 87,5-108 МГц | Чувствительность 22 db |
| Воспроизведение | USB, SD флеш, с Audio входа | Формат MP3, MP4, WMA |
| Система звука | Стерео | Разделение >25 db |
| Частотный диапазон | 20-20000 Гц | Нелинейные искажения <0.1% |
| Сопротивление нагрузки | 4-8 Ом | Сопротивление динамиков |
| Выходная мощность | 4×50 Вт | Четыре канала |
| Дисплей | Светодиодный ЖК | Формат ID3 |
| Регулятор громкости | Круглая ручка | Электронный |
| Эквалайзер | Ступенчатая регулировка кнопкой | Классика, джаз, СОЗ, рок |
| Температура эксплуатации | минус 20 — 60 С° | |
| Тип колодки для подключения | Любой | Планировалась перепайка |
Перед поиском подходящей модели автомагнитолы я выписал все необходимые технические характеристики и требования, которые свел в таблицу и по ним уже осуществлял выбор. Остальные функции, такие как запоминание настроек, ПДУ и другие, как правило, присутствуют по умолчанию.
Распиновка стандартного евроразъема
Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.
Стандарты 1din и 2din
Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.
Магнитолы с европейским 1din самые распространенные.
При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.
| № 1 | — |
| № 2 | — |
| № 3 | — |
| № 4 | Постоянное питание |
| № 5 | Питание антенны |
| № 6 | Подсветка |
| № 7 | Зажигание |
| № 8 | Масса |
Производители в Японии, США и некоторые китайские применяют стандарт 2din.
Верхний силовой разъем А
Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.
Типы подключения
- Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
- Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.
Функциональное назначение выходов ресивера
| ANT | Разъем применяется, если в автомобиле имеется выдвижная антенна |
| Remote | Возможно подключение несколько динамиков |
| Illumination | Позволяет менять интенсивность свечения устройства |
| Mute | Регулировка звука |
| А4 | Включение/выключение |
Распиновка ISO-разъема магнитолы
| А 4 | Цв. желтый | Аккумулятор + Питание |
| А 5 | Цв. синий | Антенна. |
| А 6 | Цв. оранжевый | Подсветка |
| А 7 | Цв. красный | Зажигание, 12В. При отключении сброс параметров к заводским. |
| А 8 | Цв. черный | Акустика |
Нижний акустический разъем В
Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.
Правила подключения колонок по цветовой маркировке проводов
| Цв. белый | Левая передняя |
| Цв. серый | Правая передняя |
| Цв. зеленый | Левая задняя |
| Цв. фиолетовый | Правая задняя |
Схемы подключения магнитолы
Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.
Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.
Подключение к замку зажигания импортных авто
Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.
Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:
- Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
- Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

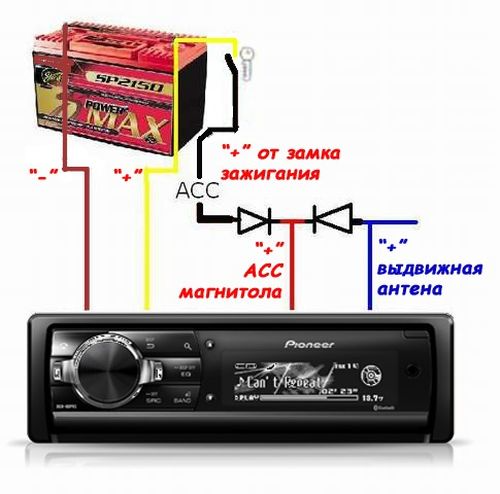

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.
В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.
Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —
К аккумулятору через кнопку
Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.
Как подключить автомагнитолу чтобы работала без зажигания
В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.
Самоподхват, правильная схема работы без зажигания
Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

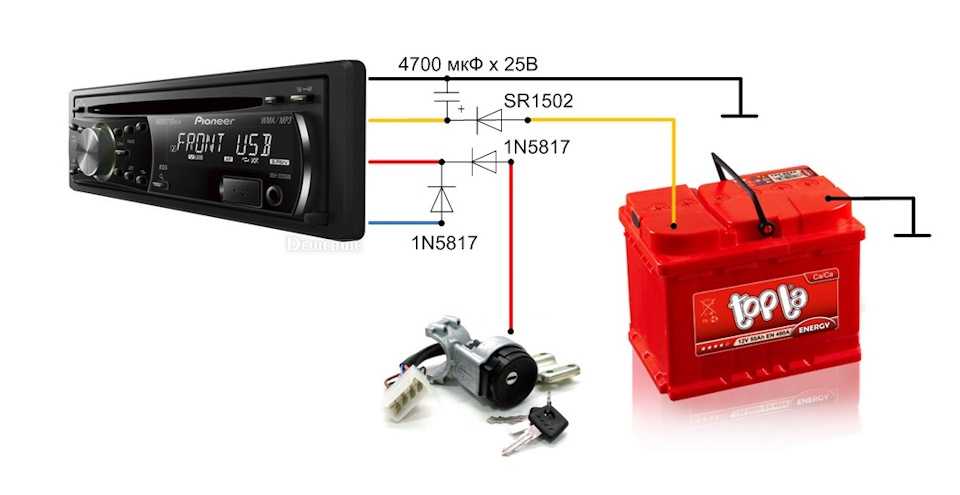

Подключение автомагнитолы с работой и без зажигания

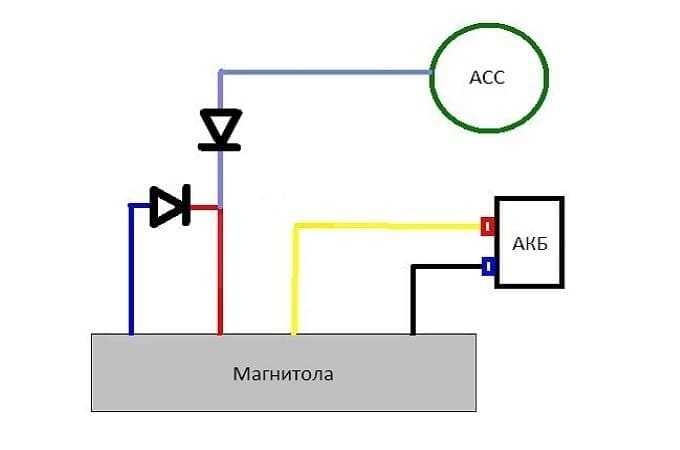

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).
Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.
Подключение автомагнитолы через сигнализацию
Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.
Схема подключения питания автомагнитолы через сигнализацию
Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.
Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.
Установка в машину
Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.
Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.
Подключение динамиков
Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.
Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.
Подключение антенны
После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.
Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.
