Установка магнитолы на ВАЗ 2114

Необходимо знать следующие, если ваш автомобиль на гарантии и вы решили установить на него магнитолу. То вам необходимо устанавливать только магнитолы имеющие сертификат соответствия. Установку производить только в сервисных центрах имеющих на это право. И по окончании установки необходимо внести запись в раздел «Особые отметки» сервисной книге вашего авто. Если же ваш автомобиль уже не на гарантии то вы можете приступать к установке самостоятельно.

И так мы решили установить магнитолу размером 2 дин на автомобиль ВАЗ 2114. Для начала нам необходимо вырезать в так называемой «торпеде» нужное отверстие под магнитолу. Нам нужно знать что при установке магнитолы нужно будет перенести приборы управлении печкой на место магнитолы. И так мы вырезали необходимое отверстие, вырезать можно или угловой шлиф машиной или электролобзиком. Если в процессе вырезания дрогнула рука, то недочеты можно исправить путем закрашивания, или путем подпайки пластмассы в необходимые места.

https://youtube.com/watch?v=2C0MqTAi0YA

При установке нужно знать назначения проводов питания.

Черный провод это всегда провод массы.
Желтый — это питание двенадцать вольт.
Синий – это ток на антенну.

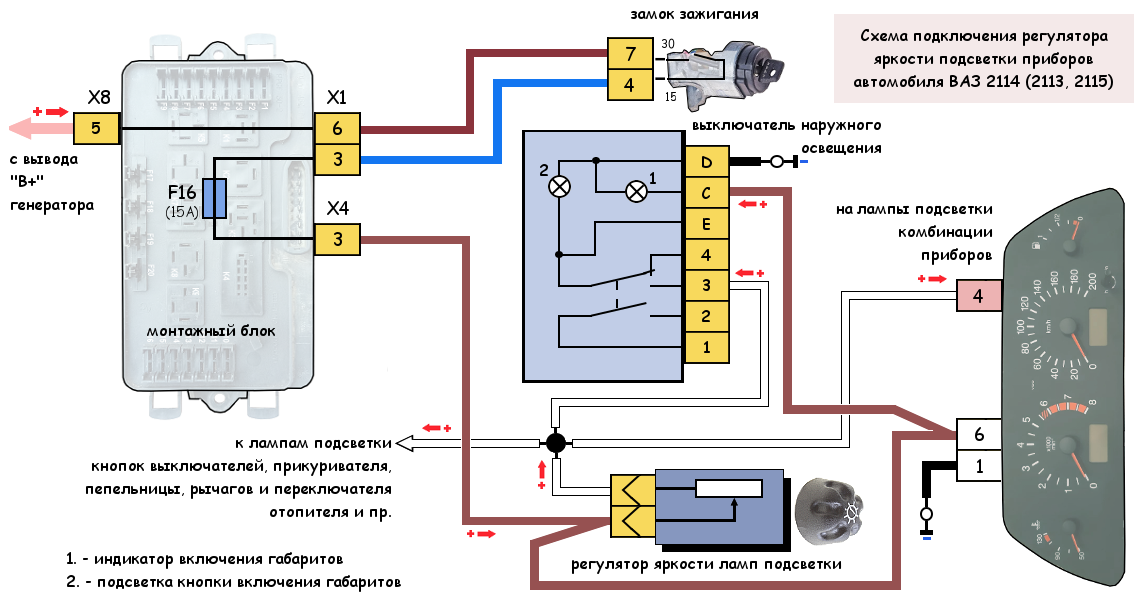

Оранжевый – подсветка нашего девайса.
Красный – это электропитание при зажигании.

Итак, теперь мы подключаем головное устройство и динамики, как правило на четыре динамика идут 8 штекеров, по два на каждый, но иногда бывает и 5 штекеров это для моделей по проще. Внимательно смотри на схему соединения головного устройства с электропитанием автомобиле, оно всегда подробно описано в руководстве по установке и эксплуатации магнитолы. И соединяем нужные нам провода с помощью разъемов так называемых СИЗ, эти соединительные разъемы позволяют нам избегать пайки. Как правило провода на колонки, антенну и усилитель идут из головного устройства один потоком их лучше всего обмотать изолентой, для дальнейшего удобства установки что бы избежать лишнего натяжения.

После того как мы подключили головное устройство проверяем наличие массы с помощью отвертки индикатора, если имеются «салазки» то мы их устанавливаем предварительно перед врезкой в систему электропитания автомобиля. И так мы подсоединили все провода согласно схеме в инструкции по установки, еще раз проверили наличие питания и массы, и установили магнитолу внутрь панели автомобиля. После устанавливаем облицовку, устанавливаем переднюю панель головного устройства и включаем девайс. Если все сделано верно то магнитола будет прекрасно работать.

Как поставить или заменить магнитолу

Музыкальными устройствами автовладельцы, особенно молодого возраста, любят заниматься самостоятельно. Для замены автомагнитолы потребуются инструменты и материалы: лобзик, нож, шуруповерт, набор отверток. Запаситесь наждачной бумагой, автомобильной шпатлевкой, монтажной пеной. Возьмите эпоксидный клей и грунтовку, изоленту и карандаш.

Снятие старой магнитолы

Перед демонтажем прибора обесточьте машину, сбросив «минус» с аккумулятора.

Учтите следующие нюансы:

не дергайте штекеры, вытаскивайте из разъемов с осторожностью;
изолируйте провода, помечайте карандашом, чтобы не перепутать во время установки;
разберитесь с крепежами, приготовьте соответствующий инструмент;
штатные магнитолы обычно поставляют с ключами;
некоторые автомагнитолы имеют «салазки», которые помогают извлечению прибора с посадочного места.

Демонтаж магнитолы

Демонтируйте переднюю панель.
Крестообразной отверткой выкрутите винты, которыми прибор закреплен к корпусу.
Потяните на себя и извлеките устройство.

Когда аппарат у вас в руках, отключите разъемы, выньте антенну из гнезда.

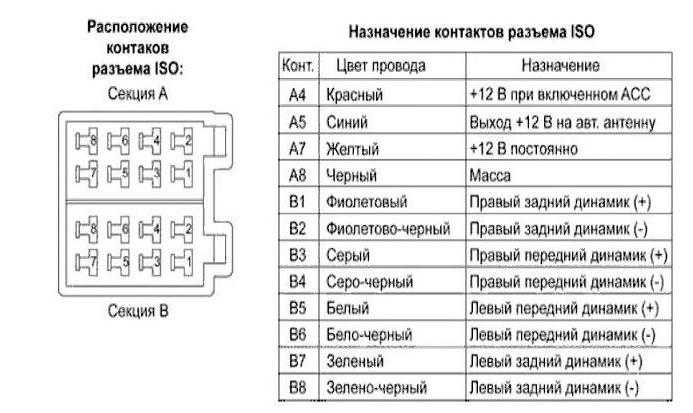

Распиновка разъемов

Магнитола – головное устройство акустической системы авто. На ГУ есть разъемы для присоединения к автомобильной проводке. Но, чтобы правильно подключить магнитолу в машине 2112, нужно иметь представление о распиновке. Это соединение силовых и акустических проводов головного устройства к электропитанию машины и ее акустической аппаратуре.

Штатные автомагнитолы (особенно старого образца) оснащены собственными разъемами и схемами подключения. На крышке прибора нанесено, какого цвета провод за что отвечает. Это усложняло замену одной модели на другую музыкальных устройств, ведь неверное подключение выводит из строя акустику и систему питания транспортного средства.

Распиновка разъемов

Чтобы упростить дело, компании-изготовители автомагнитол приняли единый вид разъемов – ISO (по-русски – ИСО).

Что делать, если у новой магнитолы другая распиновка

Если автомобильный штатный штекер не подходит к разъемам магнитолы, срезать его и подключаться напрямую нельзя. Соединение в таких случаях окисляется, разбалтывается, что ведет к ремонту проводки авто. Лучше воспользоваться переходниками ИСО с промаркированными и подписанными проводами.

Но в машине может не быть коннекторов. Тогда делают скручивание или спайку проводов, применяют клеммную колодку и подсоединяют разъем магнитолы к кабелю. Для скручивания и спайки используйте термоусадочные трубки.

Что делать, если магнитола не встает в штатное место или болтается в нем

В случае, когда аппарат не помещается в штатное место, нужно сделать лобзиком пропилы в панели. Расширив место по размеру девайса, обработайте края шпатлевкой, грунтовкой, затем покрасьте.

Для обратных ситуаций (магнитола болтается) существуют готовые рамки для магнитол разных моделей. Отверстия под крепления на рамке и акустическом приборе совпадают.

Можно ли поставить 2DIN и что для этого нужно

Большой функционал 2DIN толкает водителей к установке новой мультимедийной системы на ВАЗы, не приспособленные для крупной аппаратуры. Но смекалистых автолюбителей это не останавливает.

Сначала определите место размещения девайса, вырежьте болгаркой или электролобзиком проем в торпедо. Нужно учесть, что перед установкой прибора, управление печкой переносят на место автомагнитолы.

Установка и подключение

Монтажную обойму без магнитолы установите в подготовленный проем, зафиксируйте. Подключить магнитолу в машине ВАЗ-2114 следует по схеме подключения проводов.

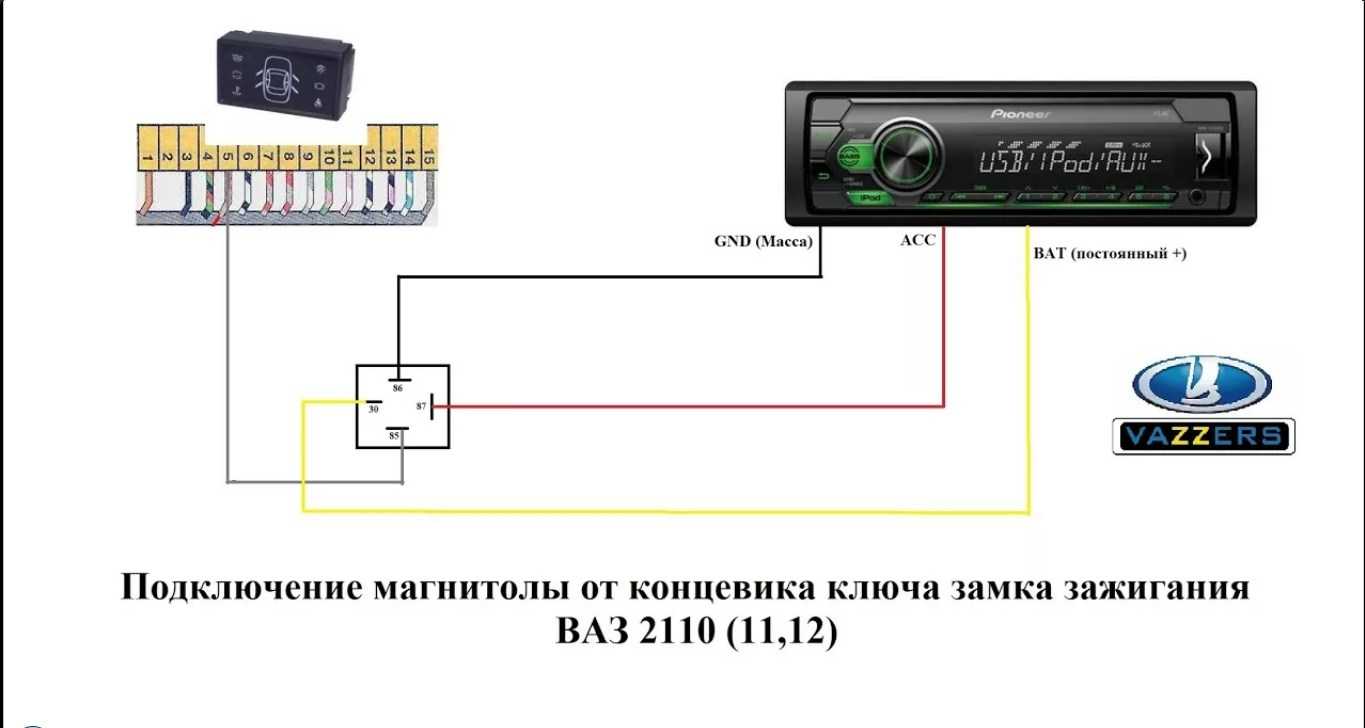

Стандартная схема подключения магнитолы

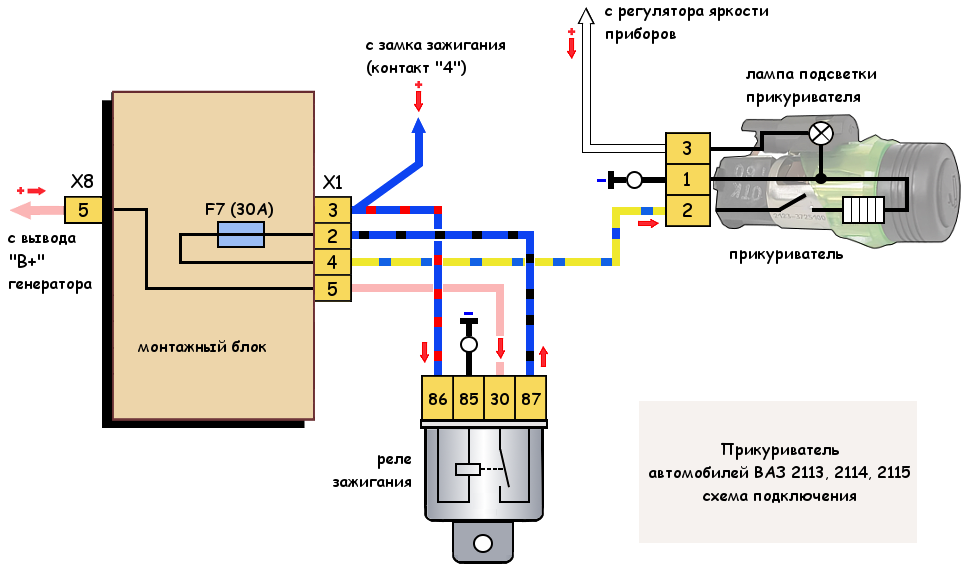

Питание к автомагнитоле производится через 10-амперный предохранитель, средством коммутации лучше взять прикуриватель.

Повреждения на панели обработайте шкуркой, грунтовкой и покройте лаком.

Проверка

Если после установки в машине ВАЗ-2114 магнитола не включается, проверьте предохранитель. Визуально его неисправность определить трудно: воспользуйтесь мультиметром или тестером. Другие причины: замыкание в электросети автомобиля или сгорела лампа подсветки. Необходимо также проверить целостность контактов.

В ситуации, когда прикуриватель работает, а магнитола в машине ВАЗ-2114 не работает, стоит проверить плату или реле в самом аппарате. Возможно также, что сгорел предохранитель автомагнитолы.

https://youtube.com/watch?v=Kp1t-S855bg%3F

Подбираем и устанавливаем магнитолу на ВАЗ 2114

Ни для кого не секрет, что большинство автомобилей отечественного производства заводом изготовителем выпускаются без магнитол, на штатном месте стоит аккуратненькая пластиковая заглушка. И конечно у автолюбителя возникает желание исправить это упущения завода изготовителя.

Кратко об истории ВАЗ

Все начиналось в далеком 1966, когда правящая, и единственная на тот момент, партия осознала отсутствие гражданского автомобилестроения. После сбора и анализа данных решено было строить производству и сборке легковых автомобилей предназначенных для нужд простых граждан,местом стройки был выбран город Тольятти. И уже зимой 1967 запущенно непосредственно строительство самого завода.

Вся стройка была рассчитана сроком на шесть полных лет. Но по обычаям того времени все было выполнено досрочно – за три с небольшим года. Возможно, плоды досрочной сдачи завода в эксплуатацию мы и пожинаем по сей день. В конце 1970 года была сформирована и отправлена первая партия с автомобилями ВАЗ 2101, который практически полностью представлял из себя автомобиль «FIAT-124». В штатном для магнитолы месте стоял простенький радиоприемник работавший в формате КВ/УКВ.

Выбор автомагнитолы для ВАЗ

При сегодняшнем разнообразии головных устройств и мультимедийных систем выбор зависит в первую очередь от кошелька владельца. По мнению многих экспертов, самая удачная модель ВАЗ, это ВАЗ 2114 Самара -2. Как вы можете видеть на этих фото и видео, установленные в штанные места магнитолы очень качественно вписываются в интерьер автомобиля.

Автомагнитола в машине

Сейчас наиболее популярны магнитолы с размером 2 дин, если ваш выбор упадет на такую автомагнитолу, то вам нужно будет вырезать под нее место в приборной панели. Если выбранной вами устройство имеет размер 1 дин то ничего вырезать не придется, так как штатный разъем под магнитолу на ВАЗ 2114 как раз и составляет 1 дин.

Какие дополнительные функции можно получить?

Необходимо понимать, что установка 2 din требует профессионального подхода, чтобы получить максимально положительный конечный результат. Кроме того, самостоятельно трудно разобраться в представленном широком ассортименте магнитол, которые характеризуются индивидуальными функциональными возможностями. Чтобы выбрать лучший вариант для своего автомобиля нужно учитывать свои собственные потребности и желания. Кроме того, всегда можно получить консультацию настоящих профессионалов, которые помогут сделать правильный выбор.

Основные преимущества установки 2 din:

— Наличие возможности подключения к интернет сети.

— Передача данных с помощью Bluetooth.

— Наличие функций GPS.

— Открываются дополнительные возможности такие, как установка камеры заднего вида, видеорегистратора и TV тюнера.

— Наличие дистанционного пульта и сенсорного экрана.

— Больше функциональных возможностей штатной магнитолы.

Другими словами установка магнитолы позволяет максимально комфортной и приятной сделать езду для каждого владельца ВАЗ 2114. При этом установку стоит доверить настоящим профессионалам с многолетним опытом работы в данной сфере.

В завершение

Как вы смогли убедиться, монтаж магнитолы несложен и по большей части требует лишь вашего желания

Главное обратите внимание, что при любой, непредусмотренной конструкцией, модернизации необходимо позаботиться о изоляции электрических соединений и термоизоляции теплоносителей (гофр воздуховодов)

Торпеда четырнадцатой, как и большинства современных автомобилей создана из синтетических, легко воспламеняющихся материалов, поэтому вопрос безопасности является очень актуальным. Если же вы не уверены в своих силах, обратитесь в профессиональную мастерскую, ведь она намного дешевле сгоревшего автомобиля.

Возможность установки 2 din в ВАЗ-2114

Магнитола для 2114 представляет собой отличное решение для улучшения комфортабельности автомобиля. При этом установку устройства лучше всего доверить профессионалам своего дела. Делать это самостоятельно рекомендуется только тем, кто имеет определенные навыки и знания в этой сфере.

К основным преимуществам установки 2 дин магнитолы в ВАЗ 2114 можно отнести:

возможность подключения к сети интернет;
возможность передачи данных по каналу bluetouth;
возможность использования GPS функций;
возможность установки камеры заднего вида, TV тюнера и видеорегистратора;
больше функций штатной магнитолы.

Подбираем и устанавливаем магнитолу на ВАЗ 2114

Кратко об истории ВАЗ

Выбор автомагнитолы для ВАЗ

Автомагнитола в машине

Как подключить и установить

Монтаж и настройка любого музыкального устройства на ВАЗ-2114 рекомендуют выполнять в соответствии с общепринятыми правилами. Только в этом случае оборудование будет качественно работать и выполнять все свои функции.

Подключение

Чтобы подключить магнитолу на ВАЗ-2114 достаточно ознакомиться с порядком действий, предусмотренным для любой подобной модели (2115, 2109). Единственное отличие будет в месте расположения того или иного провода.

Подключают магнитолу таким методом:

Присоединяют разъем музыкального оборудования к плюсовому и минусовому полюсу источника питания (аккумуляторная батарея). При этом штекер прикуривателя можно использовать для коммутации.
Выводят кабели от громкоговорителей и соединяют их с соответствующими выходами на штекере устройства.
Как только проводка будет подключена, все потенциально опасные места изолируют при помощи специальной ленты. Дополнительно защитить кабель от случайного контакта и негативного воздействия влаги можно благодаря использованию гофрированной трубки.
На внутреннюю часть лобового стекла или крышу транспортного средства устанавливают антенну.
Кабель, идущий от нее к приборной панели, прокладывают под различными деталями внутренней отделки автомобиля.
Провод подсоединяют к магнитоле напрямую или через переходник.

Схема

Для того чтобы проверить правильность подключения, необходимо составить его схему. С ее помощью можно будет выявить допущенные ошибки и максимально быстро исправить их.

На схеме нужно указывать расположение следующих проводов:

Красный. Он должен идти от от магнитолы на замок зажигания.
Желтый. Его присоединяют к положительному полюсу аккумуляторной батареи и соответствующему разъему на задней панели подключаемого устройства.
Синий. Этим кабелем нужно соединить акустическую систему с антенной.
Зеленый, фиолетовый, серый, белый. Все эти провода следует проложить к двум передним и задним динамикам.
Черный. Им соединяют магнитолу с отрицательным полюсом аккумуляторной батареи.

Монтаж

Установка магнитолы на ВАЗ-2114 представляет собой сложное занятие, выполнять которое рекомендуют только после тщательно проведенной подготовки. В противном случае можно легко допустить ошибку, которая не позволит устройству нормально функционировать.

Установить магнитолу можно следующим способом:

Монтаж на ВАЗ-2115 или 2114 начинают со снятия облицовки приборной панели.
После этого отсоединяют провод от минусового выхода батареи.
С устанавливаемого устройства снимают защитные элементы.
В паз устанавливают монтажную обойму и надежно фиксируют.
На следующем этапе работы прокладывают провода коммутации и кабели питания.
На пластиковой консоли крепят магнитолу.
Затем ее соединяют с бортовой сетью транспортного средства.
После этого оборудование монтируют в направляющей шахте.
Возвращают на место снятую декоративную панель.

ВАЗ 2114, подключение магнитолы своими руками

Итак, существует несколько вариантов монтажа, которые зависят от вашего подхода к вопросу выбора магнитолы. Если вы пошли по пути наименьшего сопротивления: подобрали модель со стандартными разъемами и размерами, подходящими к салазкам в торпеде, то установка магнитолы на ВАЗ 2114 производится следующим образом:

Находим все провода и клеммы в автомобиле.
Распределяем их согласно маркировке.
Читаем инструкцию и дополнительно перепроверяем электрическую схему подключения из нее.
Теперь разделяем аналогичные провода и разъемы на магнитоле.
Подключаем в очередности указанной в инструкции магнитолы.
Устанавливаем унифицированный ISO переходник (этап является дополнительным, он нужен, если разъем разводки машины не совпал с вариантом соединения предложенным производителем магнитолы).
Опускаем магнитолу в торпеду по салазкам и одеваем крышку.

Единственный этап, на котором вы можете столкнуться с проблемами — это дополнительный. Конечно, самым правильным способом будет купить необходимый переходник.

Если вы по каким-либо причинам, не можете этого сделать, существует два других варианта:

менее правильный, но самый быстрый метод – прямое подключение. Просто разбираете провода согласно стандарту, зачищаете их края и соединяете обычной скруткой. Вариант тем, что может в последующем дать искру, способную создать пожароопасную ситуацию. Поэтому если вы решили к нему прибегнуть постарайтесь позаботиться о надежной изоляции;
долгий и дорогостоящий метод – полная замена проводки. Это отдельная процедура которая состоит из полного демонтажа проводки авто и последовательного подключения с нулевого цикла. Прибегать к нему резонно только в том случае, если вам это попросту интересно – купить нормальный разъем дешевле, даже если заказать его издалека (из Китая?).

Выбор автомагнитолы для ВАЗ

Возможные проблемы

Владельцы часто сталкиваются с дефектами цепей питания, из-за которых не включается магнитола на ВАЗ-2114. Причиной неисправности является перегоревший предохранитель, расположенный в монтажном блоке или на корпусе головного устройства. Элемент перегорает из-за коротких замыканий или перегрузки сети, возникшей из-за повышенной громкости воспроизведения или подключения дополнительного оборудования.

Часто выходят из строя встроенные диоды подсветки дисплея, которые требуется заменить аналогичными. Попадание влаги на контакты переключателей приводит к некорректной работе кнопок управления. Проигрыватель компакт-дисков начинает работать со сбоями из-за повреждений привода лазерной считывающей головки. Часть магнитол оборудована встроенной диагностической системой, выводящей на дисплей коды ошибок. Расшифровка значения позволит определить причину неисправности.

Как подключить и установить

Подключение

Подключают магнитолу таким методом:

Присоединяют разъем музыкального оборудования к плюсовому и минусовому полюсу источника питания (аккумуляторная батарея). При этом штекер прикуривателя можно использовать для коммутации.
Выводят кабели от громкоговорителей и соединяют их с соответствующими выходами на штекере устройства.
Как только проводка будет подключена, все потенциально опасные места изолируют при помощи специальной ленты. Дополнительно защитить кабель от случайного контакта и негативного воздействия влаги можно благодаря использованию гофрированной трубки.
На внутреннюю часть лобового стекла или крышу транспортного средства устанавливают антенну.
Кабель, идущий от нее к приборной панели, прокладывают под различными деталями внутренней отделки автомобиля.
Провод подсоединяют к магнитоле напрямую или через переходник.

Схема

На схеме нужно указывать расположение следующих проводов:

Красный. Он должен идти от от магнитолы на замок зажигания.
Желтый. Его присоединяют к положительному полюсу аккумуляторной батареи и соответствующему разъему на задней панели подключаемого устройства.
Синий. Этим кабелем нужно соединить акустическую систему с антенной.
Зеленый, фиолетовый, серый, белый. Все эти провода следует проложить к двум передним и задним динамикам.
Черный. Им соединяют магнитолу с отрицательным полюсом аккумуляторной батареи.

Монтаж

Установить магнитолу можно следующим способом:

Монтаж на ВАЗ-2115 или 2114 начинают со снятия облицовки приборной панели.
После этого отсоединяют провод от минусового выхода батареи.
С устанавливаемого устройства снимают защитные элементы.
В паз устанавливают монтажную обойму и надежно фиксируют.
На следующем этапе работы прокладывают провода коммутации и кабели питания.
На пластиковой консоли крепят магнитолу.
Затем ее соединяют с бортовой сетью транспортного средства.
После этого оборудование монтируют в направляющей шахте.
Возвращают на место снятую декоративную панель.

Доработка ваз и лада своими руками

Если вы искусились мультимедийными характеристиками 2DIN устройств то, чтобы ваша магнитола на ВАЗ 2114 стала «как родная» придется озадачиться доработкой.

Для этого вам необходимо обзавестись следующими расходными материалами:

панель на 2114 (не стоит портить штатную, она может пригодится при перепродаже авто);
монтажная пена;
автомобильные шпатлевки стартовая (стекловолоконная) и финишная;
эпоксидный клей (смола);
грунтовка и краска (материал, которым вы оклеите панель после);
наждачная бумага.

Из инструментов пригодятся:

электролобзик;
монтажный нож;
шуруповерт;
автомобильный шпатель;
кисточка.

Алгоритм установки следующий:

Выбираем место на панели для будущей магнитолы (помните воздуховики можно перенести, а большинство кнопок отлично смещаются в пределах 10 см).
Прикладываем салазки под магнитолу и очерчиваем место.
Вырезаем его электролобзиком.
Теперь из обрезков компонуем полноценный прямоугольник под крепление салазок. Подрезаем их монтажным ножом и «сажаем» на эпоксидный клей.
Вставляем салазки и фиксируем их шурупами с четырех сторон (есть маленький секрет – закрепите будущую магнитолу со смещением вертикального угла, тогда солнце не будет слепить экран).
Выбираем место под воздуховоды и удлиняем их, если есть необходимость, при помощи гофры.
Когда салазки смонтированы, задуваем все пеной.
Обрезаем пену, покрываем эпоксидной смолой.
Шпатлюем старт, после финиш.
Грунтуем.
Красим или покрываем самоклейкой.
Подключаем магнитолу аналогично вышеописанному методу.

В завершение

Как вы смогли убедиться, монтаж магнитолы несложен и по большей части требует лишь вашего желания
