Замена магнитолы на Chevrolet Cruze своими руками: инструкция и практические советы
Демонтаж магнитолы не занимает много времени – для полного обслуживания или установки нового устройства потребуется около 1,5 часа времени. Из инструментов необходимо наличие комплекта гаечных ключей, набора шлицевых и крестовых отверток мелкого размера, молярный скотч, пассатижи, а также инструмент для откусывания изоляции и паяльник в случае подключения дополнительных динамиков или усилителей.
Владельцы Шевроле Круз редко меняют штатную аудиосистемы на новую – обычно процедура разборки происходит для обслуживания или тюнинга родного варианта. Стоковое ГУ, помимо широкой функциональности, имеет умеренные аппетиты в энергопотреблении и эстетичный вид, не портящий интерьер транспортного средства.
Вариант с адаптером
Подключить USB к магнитоле можно посредством специального адаптера. Сейчас существует богатый выбор таких средств. Переходник подходит не только для USB, но и для карт памяти.
Большинство магнитол на торце имеют подходящее гнездо. Необходимо проделать следующее:
- Вытащить магнитолу.
- Найти гнездо подключения.
- Отсоединить разъем дискового проигрывателя.
- Вместо него установить USB в магнитолу.
Магнитола распознает такую операцию как простую смену плеера. Если она выводит формат MP3 c дискового носителя, то сумеет и с флеш-накопителя.
Можно поступить еще проще и вставить в адаптер карту памяти со смартфона, если такая функция поддерживается.
Помимо достоинств, такое решение имеет и недостатки. Когда владелец решит сменить машину, ему придется поменять и адаптер, потому что у каждого авто свой протокол управления. А при покупке новой машины это не такая уж и острая проблема.
Видео
USB проигрыватель в помощь штатной магнитоле авео т250Скачать
Как улучшить звук штатной магнитолы Chevrolet AveoСкачать
Штатная Магнитола Шевроле с USBСкачать
Ravon R3 (Chevrolet Aveo) | Тыльная сторона штатной магнитолы. Какие там выходы и входыСкачать
Установка магнитолы Chevrolet нексия. Равон р3, Chevrolet Aveo, Zaz VidaСкачать
Замена штатной магнитолы Chevrolet Aveo T250, Ravon Nexia R3, Chevrolet Nexia на магнитолу 7023B.Скачать
Магнитола с алиэкспресса для Авео т 250Скачать
Музыка в Шевроле Авео за 50 тысяч рублейСкачать
Замена штатного Г.У. Шевроле Авео Т 250Скачать
Замена штатной магнитолы на 2 DIN на Chevrolet Aveo т250.Скачать
Неисправность штатной магнитолы на Ch Aveo T250Скачать
АВТОЗВУК /// ШЕВРОЛЕ АВЕО ДОРАБОТКА АУДИОСИСТЕМЫ ЗА 12000РСкачать
Замена штатной магнитолы Шевроле АвеоСкачать
10 КРУТЫХ ТОВАРОВ ДЛЯ ШЕВРОЛЕ АВЕО С АЛИЭКСПРЕСС… Тюнинг Chevrolet AveoСкачать
Расширяем возможности штатной магнитолы Шевроле АвеоСкачать
Бортовой компьютер Циклон TFT Chevrolet Aveo T250Скачать
Делаем aux на кассетный проигрыватель
Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:
- провода, экранированные 40 см, сечением 0.5 см;
- термоусадочные трубки;
- штекер 3.5 мм;
- средняя крестовая отвёртка.
Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.
Плата автомагнитолы
Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.
Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.
Что такое USB-вход на автомагнитоле
Немало автовладельцев сталкиваются с ситуацией, когда штатная магнитола в машине не читает музыку с флешки. И вся проблема в том, что в устройстве попросту отсутствует USB вход, т.е. он изначально не предусмотрен. При этом такая ситуация актуальна не только для старых авто, но и на современных иномарках нередко можно встретить такую отличительную особенность. Практически каждый согласится, что музыку в машине хочется слушать без каких-либо ограничений, а на CD диск много не запишешь. Да и диски в машине на сегодняшний день — это как-то неудобно и несовременно. Как же быть, есть ли решение вопроса? Ведь замена магнитолы, удовольствие не самое дешёвое и далеко не каждому по карману. Ниже постараемся детально разобраться в ситуации и найти оптимальное решение.
На фото приведен пример штатной магнитолы Audi TT со входом USB, но даже сегодня есть некоторые автомобили, магнитолы которых не имеют разъем USB
Как подключить Iphone к Chevrolet Cruze через USB?
Независимо от того, хотите ли вы подключите Iphone 5, 6 или 7 к вашему Chevrolet Cruze, процесс будет таким же, мы увидим два разных метода подключения вашего Iphone через USB к вашему автомобилю.
Подключите свой Iphone с CarPlay через USB к вашему Chevrolet Cruze
Прежде всего, вы можете подключите свой Iphone к USB через CarPlay. Для этого ваш автомобиль должен быть оснащен CarPlay и USB-штекером. Вы можете найти список моделей, совместимых с CarPlay, здесь. Убедитесь, что год выпуска вашего Chevrolet Cruze позволяет использовать эту функцию. После этого выполните следующие действия, чтобы установить соединение между вашим Iphone и Chevrolet Cruze:
- Заводить машину
- Включите Siri, если вы еще этого не сделали
- Подключите свой Iphone 4/5/6/7/8 к USB-порту вашего Chevrolet Cruze
- Проверьте соединение на автомобильном радиоприемнике, он может попросить вас проверить код на экране вашего Iphone
Подключите свой Iphone через USB к автомагнитоле вашего Chevrolet Cruze.
Вторая вероятность, вы можете подключите свой Iphone к Chevrolet Cruze через USB Независимо от того, оснащен ли ваш автомобиль CarPlay или нет, для этого вам понадобится автомобильное радио, купленное, например, в автомобильном центре и имеющее порт USB. Чтобы закончить, вам нужно будет только подключить свой Iphone через USB-кабель для воспроизведения музыки и других его функций.
Как подключить usb к магнитоле в машине
Уже давно прошли те времена, когда источником музыки в автомобиле и не только являлся компакт-диск. Именно поэтому многие производители перестали выпускать автомобильную аудиотехнику без поддержки USB. Ведь в нынешний век технологий музыку можно хранить где угодно, начиная от флешек и заканчивая мобильным телефоном, которые имеют большой объем, в отличии от CD и DVD болванок. На них быстро и легко можно добавлять музыкальные композиции. А USB дает возможность прослушивать MP3 файлы с флешек, различных карт памяти, оснащен лишним входом для подключения внешних аудио источников.
Перелистывание папок, треков, перемотка осуществляется с автомагнитолы. Для мультимедийной системы в авто на первое место вышли флешки, однако не у всех в машинах установлены магнитолы, поддерживающие USB, а менять ее на новую не позволяют деньги. Поэтому многих автовладельцев интересует вопрос, как усовершенствовать магнитолу, не меняя ее на новую. Конечно, можно купить переходник и выложить за это не маленькие деньги, но можно подарить штатной акустической системе вторую жизнь, укомплектовав ее USB выходом самостоятельно, потратив на это только немного времени.
Как послушать музыку в машине через Bluetooth
Одним из современных методов соединения любого мобильного устройства с автомагнитолой можно назвать использование для этой цели Bluetooth. Однако этот способ поддерживается далеко не каждым проигрывающим устройством. Доступ к нему чаще всего есть у мультимедийных систем, имеющих сенсорный дисплей.
Здесь полностью отсутствуют какие-либо шнуры — пользователь просто подключает Bluetooth как на смартфоне, так и на мультимедийной системе, после чего производится их сопряжение. Такое соединение обеспечивает полную интеграцию устройств. Всё управление происходит посредством магнитолы.
Видео: подключаем смартфон с помощью блютуза
Bluetooth считается одним из комфортных вариантов подключения гаджета к проигрывателю автомобиля. С помощью магнитолы можно не только прослушать музыку, но и воспроизвести видеофайлы. Во многих моделях предусмотрена возможность использования Bluetooth в качестве переговорного устройства. Приём входящего вызова и ведение переговоров осуществляется через магнитолу, что исключает необходимость держать телефон возле уха.
К недостаткам использования этого способа подключения можно отнести то, что поддерживается эта функция, как было сказано ранее, не всеми автомагнитолами. И даже те, в которых эта поддержка заложена, соединяются не со всеми моделями смартфонов. Кроме того, возможно «подвисание», когда воспроизводятся файлы больших размеров.
Ошибки и проблемы с кодом – настраиваем ГУ для Chevrolet Cruze
Нередки случаи зависания магнитолы после передергивания предохранителя или замены аккумулятора, что объясняется возникновением программной ошибки. В целях безопасности каждое головное устройство оснащается уникальным кодом, который необходимо ввести при блокировке устройства.
Узнать код можно обратившись к официальным дилерам и сообщив серийный номер ГУ или выпаяв микросхемы из устройства и считав дамп памяти. Также возможно задать устройству свой код, перепрошив магнитолу новым ПО.
Во время выбора головного устройства важно смотреть на маркировку изделия: PDIM KTA LS является версией, совместимой с Шевроле Круз, а PDIM KTA MS – выпускается для Опеля. Аудиосистема несовместимой маркировки не сможет воспроизводить аудио на ГУ автомобиля или регулярно будет выдавать программные ошибки
Неприятности с кодом
Код разблокировки
Нередко случается, что после замены АКБ или передергивания предохранителя, магнитолу более невозможно включить. Система просит код, а владелец забыл его. Что делать, паниковать? Ни в коем случае. Отметим, что каждая магнитола имеет свой уникальный код. Получить его можно двумя способами: сложным (практическим не подходящим для обычного пользователя) и простым. Рассмотрим оба:
- Первый способ подразумевает выпаивание микросхемы из устройства, считывание дампа и получение кода. Другой вариант из этой же схемы подразумевает перепрошивку магнитолы;
- Второй способ – очень простой. Надо обратиться к дилерам данного устройства и они обязаны бесплатно предоставить вам код. Связаться с ними можно по контактам, указанным в гарантийных бумагах или в инструкции.
Таким образом, установку автомагнитолы на Шевроле Круз возможно провернуть своими руками. Только надо быть всегда в предельном внимании, действовать по инструкции, пользоваться фото и видео – материалами. Доверить установку магнитолы можно и специалистам, но ту цену, которую они попросят, вам явно не понравится.
Как проверить питание
Если штатная магнитола Круза не включается, скорее всего, возникли проблемы с питанием. Они появляются от неправильного подключения проводов или скачков напряжения в сети. Еще один симптом проблем с питанием – все включается, но отсутствует часть функционала, например, нет подсветки.
Первым делом нужно проверить предохранители. Они защищают магнитолу Шевроле Круз 2012 года от перепадов электроснабжения. Отдельно предохранителя именно магнитофона нет, поэтому нужно проверять оба блока – под капотом и в салоне. Если обнаружится сгоревший элемент, его нужно заменить на новый, тогда электропитание возобновится.
Если с предохранителями все в порядке, придется разбирать штатную магнитолу Шевроле Круз 2012 года
В ней необходимо осмотреть плату, обратить внимание на сгоревшие дорожки или поврежденные микросхемы. Пятна на плате можно протереть спиртом и попробовать снова включить устройство, в некоторых случаях это помогает
Если восстановить плату нельзя, придется покупать новую аудиосистему.
Самая простая причина отсутствия питания может заключаться в перепутанных или перекрутившихся проводах. Если вы производили подключение самостоятельно, вспомните, правильно ли вы замкнули плюс и минус в электросхеме.
Провода, особенно если они тонкие и плохого качества, со временем могут истираться. Тогда сигнал пропадает. Рекомендуется снять магнитофон и проверить, целы ли провода, а также проверить штатную проводку Шевроле Круз.
AUX и USB – какой способ установки выбрать
Для всех современных автомобилей разработано Головное Устройство, которое позволяет подключить любой девайс практически через все порты. Как минимум, здесь установлены USB и AUX модули, а также возможность подключения по Bluetooth
Перед выбором устройства придется обратить внимание на тип подключаемых девайсов – iOS или Android
Есть и комбинированные решения, которые дают оба типа подключения, однако, чаще всего можно встретить только одно из них. Подключить адаптер своими руками весьма просто и при изучении этой статьи могут раскрыться ответы на многие вопросы.
Также рекомендуется приобрести в комплекте USB-провод для подключения системы, длиной не менее, чем в 1,5 метров. С учетом, что определенная часть длины будет спрятана в бортовой консоли авто – это вполне приемлемая длина. Многие водители советуют вывести USB-порт в заглушку, находящуюся рядом с AUX.
Даже при отсутствии как таковых знаний по этому вопросу, можно самостоятельно разобраться с устройством системы. Рассмотрим пример, с установкой в заглушку, расположенной на панели между передними сиденьями.
Для извлечения заглушки потребуются 2 тонких отвертки, у которых есть длинный наконечник. Без такового тоже подойдут, но работать с ними будет неудобно. Самое оптимальное место – плоскость стыка пластика и длинной стороны заглушки.
Эта часть заглушки легко отгибается, ее можно выдавить вверх тонким наконечником отвертки. Удалить заглушку вручную не получится, так как по ее бокам расположены специальные крепления. Если попробовать надавать на заглушку снизу, то ничего не выйдет – так как ее длина доходит до самого пола и не позволяет ее подковырнуть. После удаления заглушки начинается основной процесс установки.

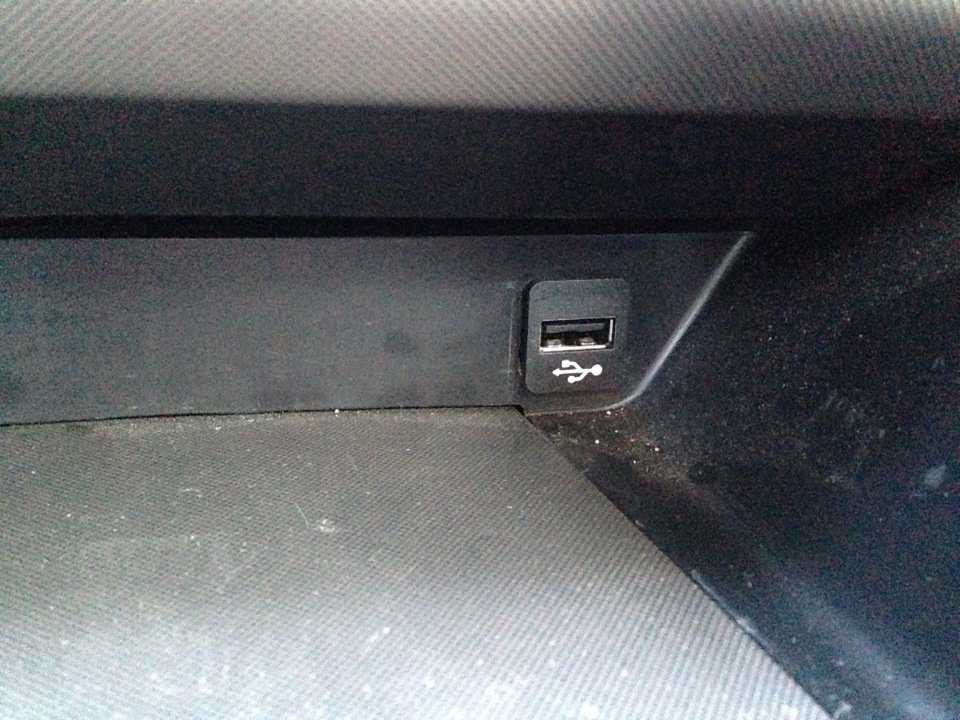

В заглушке прорезается специальное отверстие, позволяющее установить порт USB. Обратная сторона заглушки полая, поэтому прорезь придется делать в лицевой части детали, также понадобится удалить ребро жесткости, расположенное внутри.

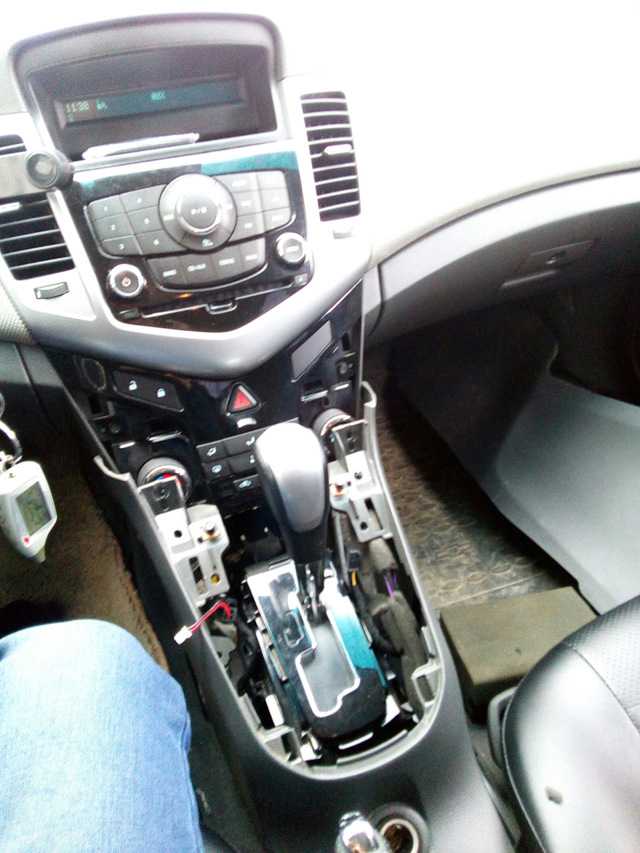

Кабель протянуть несложно, под панелью проходит необходимая пустота, ею и можно воспользоваться. Провод можно протянуть с правой стороны от ручного тормоза, затем по левой стороне от рычага переключателя передач, а после и под саму торпеду. На этом моменте также можно установить Wi-Fi модуль и соединить его с хабом.
Некоторые сложности могут возникнуть в ходе установки заглушки юсб обратно. Порт может выходить за пределы заглушки и не давать ей «сесть» обратно на свое место, но если чуть приподнять порт, то эта проблема быстро решится. Если в ходе завершающих работ погнется сам разъем, то его можно выправить отверткой.
Такой способ установки подходит практически для всех автомобилей Шевроле Круз, в том числе 2011, 2012 и 2013 года выпуска. Флешка будет распознана магнитолой сразу. Если этого не произойдет автоматически, то придется проверить настройки, возможно, понадобится сменить “source” звука – то есть выбрать USB разъем для подключения.
Вот мы и разобрались, как сделать вход самостоятельно. Теперь ясно, где находится оптимальное место для порта, а также путь для прокладки USB кабеля. Установка не займет много времени и сделать все работы можно за полдня.
- zapchasti.expert
- www.drive2.com
- www.drive2.ru
- uazlyuks.ru
Как связать устройства посредством USB
Одним из самых распространённых вариантов считается подключение с использованием USB-разъёма. Его наличие предоставляет доступ к информации, размещённой на стандартной компьютерной флеш-карте.
Но USB-разъём может также использоваться и для подключения смартфона с помощью специального кабеля. На одном его конце имеется разъём, который позволяет подключиться к телефону, тогда как на другом располагается USB-штекер. Интеграция мобильных устройств с простыми магнитолами невозможна, а потому последние используются при этом только в качестве обыкновенной флешки.
Чтобы воспроизводить музыку, достаточно выполнить подключение кабеля к разъёму смартфона и входу магнитолы. Затем нужно в настройках гаджета выбрать пункт «USB-подключение» и произвести активацию режима «Передача данных». Это позволит магнитоле производить считывание всех файлов, содержащих музыку. Теперь можно слушать любимые песни без проблем. Управление режимами прослушивания в этом случае осуществляется с магнитолы.
На более дорогих магнитолах возможна интеграция с гаджетом, что предоставляет возможность управления музыкальными режимами с любого из участников тандема. Кроме того, может быть произведён запуск приложений, установленных на смартфоне, например, какого-то особенного проигрывателя. Но в этом случае автомагнитола выступает в роли обыкновенного усилителя.
Видео: как подружить USB, AUX и штатную магнитолу
Описанный выше способ подключения достаточно удобен. Кроме того, что появляется возможность управлять файлами, используя магнитолу, ещё и происходит подзарядка смартфона.
К недостаткам такого варианта можно отнести наличие кабеля, который должен быть протянут от магнитолы до смартфона. А если соединительный шнур короткий, то до специальной подставки телефон не дотянется, поэтому он будет постоянно падать.
Модулятор: как подключить и использовать
FM-молдулятор и ПДУ к нему

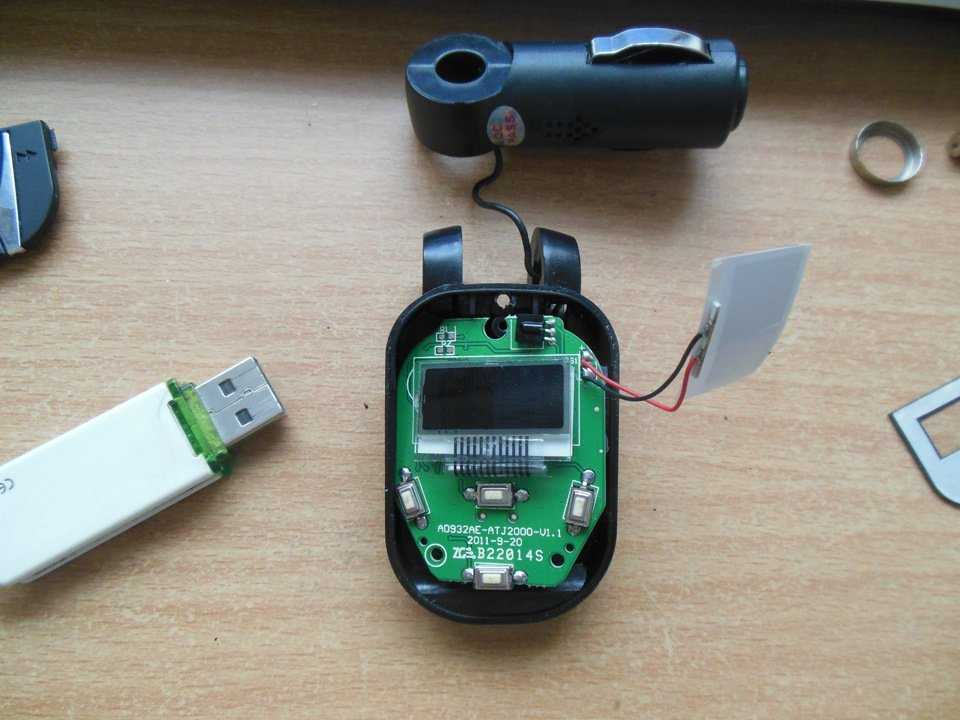

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?
Для работы понадобятся:
- паяльник;
- набор экранированных проводов (можно брать обычные, но экранированные дадут лучшее качество (достаточное количество провода будет в исходной магнитоле);
- Модулятор (можно использовать любой мп3-плеер). Плюсом модулятора является наличие ПДУ, а также встроенный преобразователь питания;
- сама магнитола;
- преобразователь напряжения 12 — 5 в.
Порядок работы
Питание

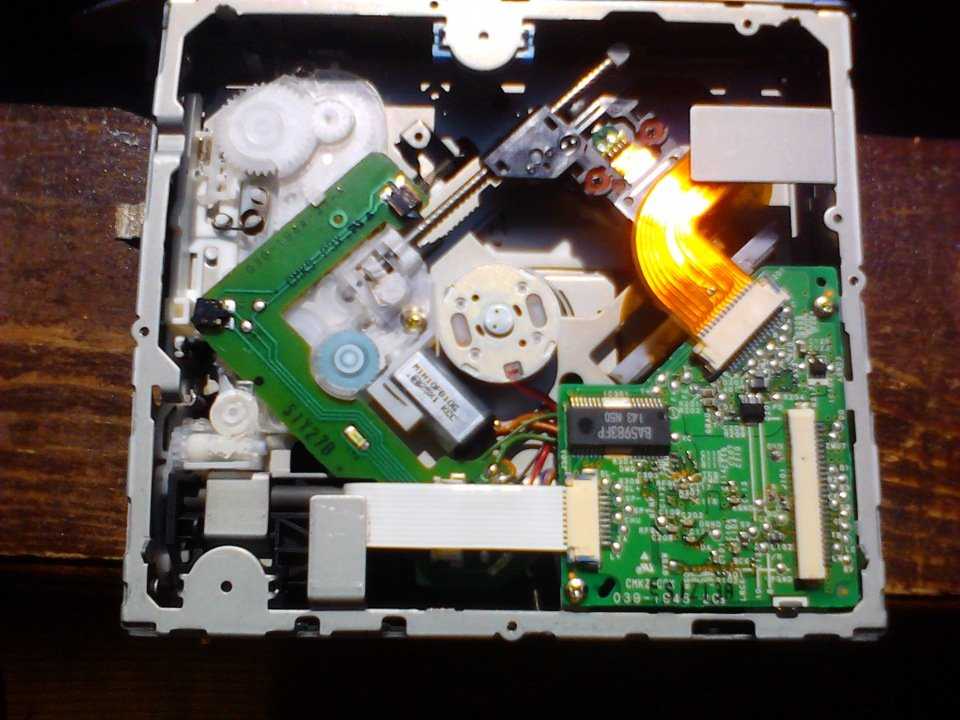

- После разборки магнитолы отсоединяют лентопротяжку или плеер для дисков.
Разберите свою автомагнитолу
Извлеките схему из корпуса
Питание подвести к контактам питания магнитолы
С помощью удлинителя выведите контакт поближе
Преобразователь питания в модуляторе свой, в плеере зависит от его марки.
Аудио
Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.
На древних кассетниках такого входа нет. В этом случае сигнал придётся подать напрямую на вход предварительного усилителя. Найти его просто — именно к нему идёт экранированный провод от головки.
Распайку микросхемы усилителя можно найти в интернете.
Схема усилителя с указанием необходимых параметров деталей
Например, вот так выглядит схема усилителя на базе TDA2005.
Сборка
Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. Если все контакты соединены верно, то включение «AUX» или «Tape» переадресуется модулятору.
Chevrolet Cruze: Подключение внешних устройств
Chevrolet Cruze / Руководство по эксплуатации автомобиля Шевроле Круз (Chevrolet Cruze) / Мультимедийное руководство / Звуковые проигрыватели / Подключение внешних
устройств

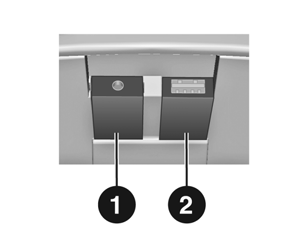

Под крышкой центральной консоли
имеются гнезда AUX и USB для
подключения внешних
аудиоустройств.
Эти гнезда должны всегда быть
чистыми и сухими.
Вспомогательный вход
Например, можно подключить через
вход AUX 1 портативный CD-плеер
с разъемом 3,5 мм.
Управление источником
звукового сигнала
Источником звукового сигнала,
подключенным к входу AUX, можно
управлять только с помощью органов
управления этого источника.
Порт USB
MP3-плеер или диск USB можно
подключить к порту USB 2.
Важная информация
Подключенные MP3-плееры и диски
USB должны соответствовать
спецификации USB Mass Storage
Class (USB MSC).
Поддерживаются только MP3-
плееры и диски USB с размером
сектора 512 байт в файловой
системе FAT.
Накопители с жестким диском
(HDD) не поддерживаются.
Максимальная длина накопителя
с диском USB 70 мм. Более
длинное устройство может быть
повреждено при сложении
подлокотника.
Управление источником
данных USB
Управление источниками данных,
подключаемыми через USB,
осуществляется с помощью
информационно-развлекательной
системы так же, как и в случае
звуковых MP3-дисков.
Подключение и управление
iPod
К информационно-развлекательной
системе можно подключить iPod.
Для работы с этим устройством
используются органы управления
и меню информационно-
развлекательной системы.
Поддерживаемые модели iPod
iPod nano (поколения 1/2/3)
iPod с видео (поколения 5/5.5)
iPod classic (поколение 6)
iPod touch
Проблемы с управлением устройством
и с его функционированием могут
возникнуть в следующих ситуациях:
При подключении iPod, на котором
установлена более поздняя версия
программного обеспечения, чем версия, поддерживаемая
информационно-развлекательной
системой.
При подключении iPod, на котором
установлено программное
обеспечение от других
поставщиков (например, Rockbox).
Подключение iPod
Соедините USB-кабель iPod с портом
USB 2.
Управление iPod
Управление устройством iPod,
подключаемым через USB,
осуществляется с помощью
информационно-развлекательной
системы так же, как и в случае
звуковых MP3-дисков.
Ниже описаны только специфические
или дополнительные аспекты
управления iPod.
Функции iPod
В зависимости от сохраненных
данных возможны различные опции
выбора и воспроизведения дорожек.
Чтобы отобразить доступные опции,
следует нажать
многофункциональную ручку, затем
выбрать Search (Поиск…).
Процесс поиска в устройстве может
занять несколько минут. В течение
этого времени будет осуществляться
прием сигнала последней звучавшей
ранее радиостанции.
CD-плеер
Звуковой проигрыватель
информационно-развлекательной
системы позволяет воспроизводить
звуковые компакт-диски и компакт-
диски в формате MP3/WMA.
Важная информация
о звуковых компакт-дисках
и ди …
Навигационная
система
