Что такое aux в автомобиле и как подключить аукс к магнитоле

Что еще важно знать

Главное преимущество входа аукс перед другими стандартами подключения заключается в том, что с его помощью можно соединить магнитолу с любым устройством, воспроизводящим музыку. Если подключить к этому разъему смартфон, то он будет выполнять большую часть работы — обрабатывать музыкальные файлы и передавать сигнал на магнитолу. Устройство Pioneer при этом не будет участвовать в обработке звука — магнитола будет выполнять функции промежуточного звена между смартфоном и динамиками стереосистемы.

Разница между портами USB и AUX заключается в том, что первый передает на магнитолу необработанные цифровые данные, а второй — аналоговый цифровой сигнал. При подключении через USB вы получите лучшее качество звука.

Проблема в том, что смартфоны и MP3-плееры рассчитаны для работы с наушниками, из-за чего они не могут обеспечить достаточную выходную мощность. В результате при подключении через аукс могут возникнуть посторонние шумы, исходящие из автомобильных динамиков. Но вход AUX имеет свои преимущества, поскольку поддерживает подключение большего количества различных устройств.

</index>

Смотрите »  Инструкция по настройке бюджетной автомагнитолы JVC KD-X153<index>

На многих автомобильных мультимедийных системах дополнительный аудиовход может отключаться в параметрах. Включить «Аукс» на магнитоле Пионер необходимо для того, чтобы можно было слушать музыку с подключенного к этому интерфейсу устройства.

AUX разъем на тюльпанах

Вы уже знаете стандарт AUX что это два разъема, и в каждый «тюльпан» данные провода припаиваются по такому правилу: к металлическим основаниям каждого из разъемов припаиваются провода общие (те, что одного цвета). К средним контактам разъемов припаиваются провода каждого из каналов. После завершения пайки еще раз все соединения по отдельности «прозвоните». И, убедившись, что все в порядке, наложите на контакты изоляцию.

Ваш переходник-кабель готов, подсоедините штекеры-«тюльпаны» к разъемам AUX IN и на устройстве с усилителем перейдите в режим AUX IN. В современных телевизорах, радиоприемниках или магнитолах, данное переключение выполняется с помощью меню. В кассетных магнитофонах и других устройствах старого образца нужно поискать переключатель FUNCTION и установить его в положение CD IN.

При подключении не забывайте, что MP3 плееры и многие другие из современных устройств звуковоспроизведения выдают на выход сигнал, довольно большой мощности. Чтобы ваш прибор с усилителем не оглушил всех очень громким «криком», сначала отрегулируйте громкость усилителя на минимум, а потом уже подключайте источник звука, уже после подключения вы всегда сможете поднять громкость до нужной величины. Подобным способом можно выполнять подключение MP3 плеера, телевизора или ноутбука к домашнему кинотеатру, кассетной магнитоле или музыкальному центру.

Таким образом, понятно, глядя на стандарт AUX что это отличная возможность подключать друг к другу различные звуковоспроизводящие гаджеты и технику, снабженную звукоусилителем. Даже если у вас завалялась в чулане работоспособная любимая кассетная магнитола, уступившая перед наступлением цифровой музыки, вы можете ее использовать снова, включив в AUX IN кабель от iPod или MP3 плеера.

Традиционный звуковой порт aux хорошо знаком звукооператорам, работающим с усилительным оборудованием и кабелями акустических систем. Наряду с компьютерным входом usb, этот тип входного соединения остается самым распространенным способом подключить к головному устройству автомобильной акустической системы внешние источники музыки. Вопрос, что такое aux в автомагнитоле актуален для автовладельцев, чьи машины оборудованы кассетными автомагнитолами, вообще не имеющими внешних входов.

Большинство современных медиасистем, автомагнитол в качестве внешних портов используют оба входа, aux и usb. Владельцы старых автомобилей, не желающие тратить деньги на покупку и установку нового головного устройства, могут самостоятельно сделать aux вход на автомагнитолу, обладая навыками электромонтажа, чтения радиосхем. Такое усовершенствование активно поддерживают автомобильные меломаны, которые считают, что старые автомагнитолы типа «Блаупункт» превосходят новые цифровые модели по качеству передачи музыки, «теплоте» звука.

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы), есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). Обычно это делается с помощью кнопки Mode.

   Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз).

2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.
3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.
4. Все подключилось!
5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает). Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.

   Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB

После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение «Музыка».

Конструкция порта aux и штекера соединительного кабеля

Через линейный вход aux (название порта стало сокращением от английского радиотехнического термина Auxilary, переводится как «вторичный») к автомобильной магнитоле можно подключить любые электронные музыкальные, коммуникационные устройства, оборудованные выходом под наушники. К ним относятся ноутбуки, мобильные телефоны, mp3 плееры, телефоны, айпады, смартфоны, планшеты.

После подключения вы сможете через автомобильные динамики прослушивать музыку, аудиокниги, голосовые записи диктофона, радиоканалы из Интернета, любую звуковую информацию. Слушать музыку, аудиокниги через автомобильные динамики удобнее, так как сигнал с мобильного гаджета, после прохождения через усилитель автомагнитолы, звучит гораздо громче.

Внешне штекер («джек»») входа aux выглядит как фигурный металлический стержень, вмонтированный в резиновое или пластмассовое основание.

Различают моно и стерео-входы, которые легко распознать по количеству круговых полосок (разделителей контактов). На металле джека для стерео-входа вы увидите две раздельных контакта, в остальном штекеры идентичны. Два контакта необходимы для передачи сигнала на левый и правый динамик или наушник, создающие стереофонический эффект.

В автомобильной аудиосистеме гнездо входа выглядит как круглое отверстие, обрамленное металлической окантовкой. Оно может находиться на теле автомагнитолы или в специальной нише для разъемов (обычно – рядом с прикуривателем).

В дорогих импортных авто гнездо входа aux может закрываться крышкой, предохраняющей контакты от попадания пыли и влаги.

Для магнитол без входа aux соединение с мобильными гаджетами можно изготовить и подключить самостоятельно.

Что такое AUX: особенности данного типа подключения

Итак, прежде чем детально рассматривать AUX и USB, а также чем АУКС отличается от ЮСБ, важно понимать, что это два принципиально разных типа подключения.  В отличие от USB-подключения,  AUX является дополнительным (вспомогательным) выходом

Если просто, через USB передается «сырой» необработанный  поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал.

При этом каждый из указанных разъемов имеет как плюсы, так и минусы. Зачастую, при подключении через USB качество звука будет лучше, чем через AUX. Причина- магнитола самостоятельно обрабатывает полученные данные,  также  обычно реализованы основные функции  управления  воспроизведением с головного устройства (пауза, перемотка, поиск файлов и т.д.).

Однако аукс можно проще  и быстрее использовать с разными устройствами. Если рассматривать преимущества и недостатки AUX – разъема, с одной стороны, это всего лишь 3.5 мм разъем, который обычно используется для подключения  наушников. Главным плюсом AUX-входа  на магнитоле является то, что при помощи 3.5 мм аукс кабеля (провод AUX) можно подключить практически любое устройство, имеющее 3.5 мм разъем.

Получается, любой  смартфон (не важно, iPhone или Android),  планшет или MP3 плеер с разъемом 3.5 можно подключить к магнитоле или ГУ через  aux in (аукс). Более того, если на мобильном устройстве другой разъем (например, модели iPhone 7 и выше  лишены 3.5 мм разъема), тогда АУКС все равно с легкостью подключается через адаптер (переходник AUX)

Что касается недостатков, в отличие от USB, AUX фактически заставляет работать автомобильную стереосистему в качестве обычных наушников. Другими словами, магнитола или ГУ не обрабатывает сигнал, то есть музыка воспроизводится на мобильном устройстве, после чего от разъема на наушники через шнур аукс  сигнал  доходит до магнитолы, затем просто проходит через усилитель магнитолы и выдается на колонках.

Это значит, что мобильное устройство выполняет всю работу,  постоянно работает и быстрее разряжается (без подключения к источнику питания в авто). Также качество  готового аудиосигнала  в большей степени зависит от возможностей  мобильного  устройства, а не от возможностей магнитолы.

Более того, во время прохождения аудиосигнала через усилитель к стерео системе, могут появляться лишние шумы. Еще водителю приходится  выполнять поиск файлов и управлять медиатекой также на мобильном устройстве, а не при помощи магнитолы, что не всегда удобно при езде на автомобиле.

Что такое AUX IN

Линейный вход способен принимать сигналы с амплитудой от 0,5 до 1,8 В. Сигнал аналогичной величины способны поддерживать звуковоспроизводящие девайсы по типу MP3 плеера, смартфона и пр. То есть, используя AUX, можно подсоединить к телевизору или любой другой аудиосистеме внешнее устройство и слушать музыку уже с него.

Название AUX произошло от английского слова Auxilary. Данную лексему можно перевести как «вторичный», «дополнительный». На аудиоприборах гнездо имеет маркировку AUX OUT. Кроме этого встречается наименование CD OUT. Что это такое? Это устаревшее название все того же AUX OUT.

Достоинства и недостатки наличия AUX-разъёма

По своей конфигурации это гнездо абсолютно ничем не отличается от разъёма TRS/TRRS, используемого для подключения наушников. Но в данном случае сигнал поступает не на подключаемое устройство, а в противоположном направлении – к автомагнитоле.

Так что наличие данного входа на вашей автомагнитоле (обычно он располагается на главной панели) позволяет использовать усилитель и колонки мультимедийной системы для воспроизведения звука с маломощных гаджетов, динамики которых не отличаются ни мощностью, ни качеством звучания.

Это и является основным преимуществом AUX-гнезда. Прикупив в ближайшем магазине аудиотехники всего один кабель, вы получите возможность подключить через AUX в машине большой спектр портативных устройств.

Необходимость приобретения переходника можно назвать основным недостатком этого входа, но зато вы получаете возможность многократно усилить звучание. Что же касается качества, то оно заведомо выше, чем в стандартных наушниках (мы не говорим о профессиональных моделях – они очень дороги и для бытовых целей не подходят). Но здесь нужно сделать небольшую оговорку. Дело в том, чnо большинство мобильных гаджетов, включая iPhone, iPad, смартфоны и планшеты изначально рассчитаны на работу именно с наушниками – в этом случае звуковой сигнал поступает в устройство воспроизведения в том же виде, в котором он хранится на цифровом носителе, то есть без искажений. Линейный вход является промежуточным звеном, поэтому здесь и дальше по контуру могут возникать незначительные искажения, характерные для аналоговых устройств. Но, повторимся, по сравнению с качеством звучания в наушниках – это небо и земля, к тому же наслаждаться качественной музыкой смогут все пассажиры, находящиеся в автомобиле.

Разъем aux в автомобиле что это такое?

Кабель AUX играет очень важную роль в аудиоразвлечениях в наших автомобилях. Поездки стали увлекательными с фразой «Передай шнур AUX», а затем изменили атмосферу в соответствии с настроением.

Атмосфера веселья пронизывала всю машину: один человек управлял кабелем AUX, задавая настроение, а пассажиры создавали атмосферу. Но теперь, когда порт AUX автомобиля уступил место Bluetooth-подключению, задача сначала подключить систему к Bluetooth-приемнику, а затем отработать свои навыки ди-джея всегда будет преобладать.

Хотя в наши дни Bluetooth можно использовать по-разному, большинство людей каждый день соприкасаются с технологиями благодаря своим смартфонам.

Поскольку Bluetooth открывает возможность создания защищенной беспроводной сети, этот рабочий процесс получил широкое распространение при подключении беспроводных устройств к телефону. Беспроводное управление аудиовыходом и вызовы по аудиоканалам — основной вектор проникновения Bluetooth в автомобили. Остальное уже история.

Если Bluetooth лучше, чем вспомогательный порт, с точки зрения прослушивания музыкальных файлов в автомобиле, то это сводится к двум основным проблемам: качество звука и удобство прослушивания.

Bluetooth немного сложно настроить. Вам нужно сделать ваше устройство доступным для обнаружения, а затем работать с устройствами, чтобы найти первое. И если устройства не сопряжены, процесс, скорее всего, нужно будет повторять до тех пор, пока смартфон не начнет взаимодействовать.

Как только смартфон и автомобильная музыкальная система будут объединены, как обычно, вам нужно будет ввести пароль, который позволит успешно подключить два устройства.

Главный приоритет Bluetooth при рассмотрении устройства с точки зрения удобства заключается в том, что, за исключением непредвиденных обстоятельств, вам не нужно будет перенастраивать процесс сопряжения.

Телефон, входящий в объем стереосистемы, и оба подключаются друг к другу, затем автоматически подключаются. Это удобнее, чем каждый раз, садясь в машину, вручную подключать дополнительный разъем.

Через USB кабель

Задача в том, чтобы использовать телефон просто как накопитель. То есть на флешке (или внутренней памяти) телефона есть музыка, мы подключаем телефон к магнитоле по USB в режиме передачи данных, магнитола сканирует память телефона, находит там аудио файлы и начинает их проигрывать. Как будто мы подключили обычную флешку.

Обратите внимание! Возможности данного способа подключения сильно зависят от функционала магнитолы. Например, есть магнитолы, которые поддерживают подключение Андроид устройств по USB

При этом на телефоне устанавливается специальное приложение. Управлять воспроизведением можно как с телефона, так и с магнитолы.

Что важно:

• Автомагнитола должна быть с USB входом. Снова же, если это штатная система, то USB вход скорее всего расположен в бардачке, или в подлокотнике.
• iPhone так подключить скорее всего не получится. Потому что iPhone нельзя использовать как накопитель. Разве что только в вашей машине есть поддержка Apple CarPlay. Или магнитола поддерживает подключение iPhone по кабелю (смотрите характеристики). Такая возможность есть на некоторых моделях от Alpine, BOSS, JVC, Kenwood, Pioneer.
• Чаще всего нужен кабель USB — Micro USB. Или USB — USB Type-C (на новых, топовых смартфонах). Но не каждый кабель подойдет. Дело в том, что есть кабеля, которые изначально разработаны только для зарядки телефона. Отличить его сложно. Нужен именно USB кабель для передачи данных. Тот, который идет в комплекте с телефоном должен работать.
• Слушать можно только ту музыку, которая сохранена в памяти телефона (или на флешке). Музыку через интернет, разные музыкальные сервисы (тот же Spotify, Deezer), приложения, браузер, слушать не получится. Исключение – автомобили с Android Auto и Apple CarPlay (о них я расскажу в конце статьи). На них при подключении смартфона по USB кабелю функционал будет огромный. В том числе доступ к музыкальным онлайн сервисам.
• Можно попробовать подключить не только Android смартфон, но и какой-то обычный, кнопочный телефон. Главное, чтобы он определялся как USB накопитель. Если вы подключаете его по USB к компьютеру и просто передаете файлы, то и в машине скорее всего получится подключить.
• Телефон будет сразу заряжаться.

Соединяем смартфон с магнитолой:

1. Подключаем один конец USB кабеля к телефону, а другой к автомагнитоле.
2. Возможно, телефон спросит в каком режиме выполнить подключение. Или вручную в настройках выбираем «Передача файлов» (устройство сохранения данных).
3. Если магнитола автоматически не переключилась в режим «USB», то сделайте это вручную.
4. После чтения USB накопителя должны появиться аудио файлы и начнется воспроизведение музыки с телефона.
5. Чаще всего управлять воспроизведением можно только на автомагнитоле.

Способ рабочий, можно использовать. Но как мы уже выяснили, у него есть много минусов и разных нюансов.

Немного технических подробностей

На линейный вход поступает сигнал с амплитудой 0,5 – 1,8 В. Звуковоспроизводящие устройства с линейным выходом поддерживают это значение сигнала. Разъем помечен как «AUX OUT» или «CD OUT». Сигнал, подаваемый на наушники, имеет такое же значение. Поэтому выход наушников на наушники прекрасно подключается к входу AUX IN.

В конструкцию всех перечисленных выше звуковоспроизводящих устройств входит усилитель звука. Именно в него напрямую подается сигнал линейного входа. Этот алгоритм усиливает сигнал, генерируемый MP3-плеером и iPod. Затем динамики воспроизводят усиленный сигнал.

Используя эту технику, вы можете слушать музыкальные коллекции, собранные на плеере, планшете или телефоне, через динамики автомобиля. Подключаем автомобильный ресивер или магнитолу через «AUX IN» к воспроизводящему устройству.

Подключение цифровых устройств управляется через меню, на аналоговых предусмотрен стандартный переключатель. Так как трудно контролировать начальный уровень громкости, перед подключением рекомендуется установить его на минимум.

Наличие разъема «AUX» даст второе дыхание устаревшему аналоговому оборудованию. Например, кассетный магнитофон можно подключить к современному музыкальному центру или проигрывателю.

Как сделать AUX-разъём

Из вышесказанного вы можете понять, что ваш радиоприемник должен иметь вход AUX. Но что делать при отсутствии такого гнезда, как подключить внешний источник сигнала в таком случае? Выход из этой ситуации есть, и все можно сделать своими руками. Для этого нам понадобятся:

• аудиоразъем (стандартный 3-контактный стереоразъем);
• соединительный кабель (2 в оболочке);
• паяльник и все необходимые детали (припой и флюс);
• мультиметр.

Чтобы сделать AUX в автомобильной магнитоле, необходимо снять блок

Когда все подготовлено, устройство можно демонтировать. Давайте проанализируем весь процесс на примере оригинальной автомагнитолы Toyota Avensis. Чтобы удалить его

Поднимите обшивку с правой стороны, потяните ее до упора вверх и снимите.
Отсоедините разъем от кнопки обогрева заднего стекла.
Радиоприемник крепится двумя винтами. Для их удаления используйте отвертку с магнитом. В противном случае винты выпадут за панель.
Для обеспечения свободного доступа ручной тормоз должен быть поднят.
Переведите селектор в центральное положение и нажмите кнопку Shift Lock при выключенном зажигании

В углу поднимите рычагом панель селектора, отсоединив пистолеты.
Отсоедините разъем от пепельницы и снимите панель.
Снизу вы увидите дополнительные крепежные винты, которые вы осторожно открутите.
Снимите радиоприемник так, чтобы получить доступ к разъемам на задней панели.
Отсоедините все разъемы.

На этом процесс разборки можно считать завершенным. Далее необходимо разобрать устройство в следующем порядке:

Снимите кронштейны (левый и правый).
С помощью плоской отвертки откройте пластиковые замки передней панели, а затем снимите саму панель.
Под панелью находится прокладка, которая также была удалена.
Выкрутите винты, соединяющие переднюю панель с боковыми панелями и проигрывателем

После этого стены можно отложить в сторону.
Снимите заднюю крышку радиоприемника и верхнюю крышку проигрывателя.
Осторожно поднимите поворотный стол, после чего два разъема станут видимыми и доступными. Отсоедините их от разъемов и снимите проигрыватель.

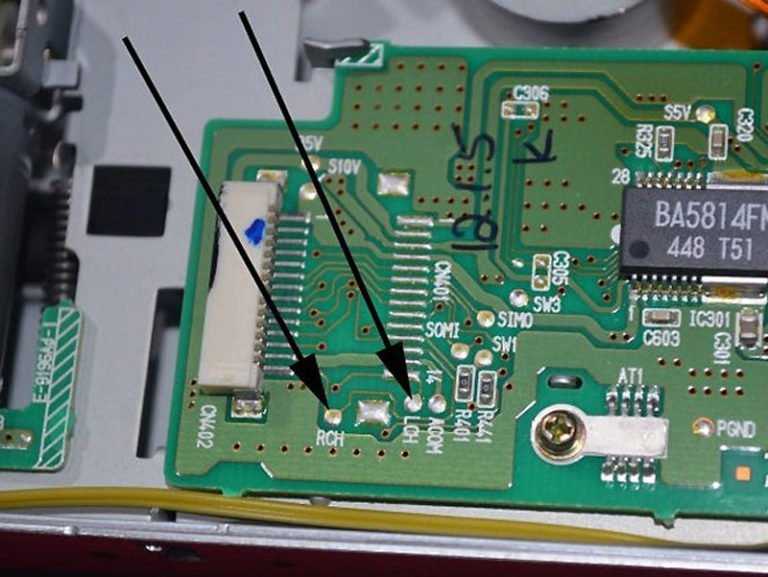

Чтобы подключить внешний источник сигнала, найдите точки подключения RCH и LCH на печатной плате проигрывателя.

На этом процесс разборки завершен. Однако прежде чем подключить гнездо AUX, необходимо найти на плате две точки (RCH и LCH). Эти точки соответствуют двум каналам (выходам) проигрывателя на основной блок. После того как вы нашли точки, выполняются следующие действия:

Возьмите 3 провода разных цветов (лучше всего подходит пара экранированных проводов) с небольшим сечением и длиной около 0,5 м.
Подключите один из проводов к заземлению путем пайки.
Два других провода припаяны к правому и левому каналам

Для пайки используйте маломощный паяльник мощностью 25-30 Вт.
После припаивания проводов обратите внимание, какой цвет провода соответствует какому каналу.
Провода должны быть помещены в термоусадочную трубку.

Вход AUX на автомагнитоле можно сделать своими руками, для этого потребуется минимальный перечень деталей и инструментов.

Когда дело доходит до установки гнезда AUX в кассетный магнитофон, процесс не является сложным. На передней панели устройства находится регулятор громкости с 3 контактами, расположенными в ряд. К крайним контактам припаиваем провода длиной 25 см. Желательно, чтобы кабель был экранирован во избежание помех. Проложите провода от устройства наружу. В качестве альтернативы можно сделать для них небольшое отверстие в боковой стенке. Осталось подключить аудиоразъем, и чтобы не перепутать каналы, на помощь приходит наша разметка. Припаяв провода к разъему, выберите удобное место для монтажа.

После завершения установки проверьте работоспособность динамиков в режиме радио. Для подачи внешнего сигнала (с mp3-плеера, смартфона или планшета) используйте подходящий аудиоадаптер для подключения аудиовыхода одного из вышеперечисленных устройств к входу AUX радиоприемника. В то же время для активации каналов в радиоприемнике должен быть включен компакт-диск.
