Считывание ошибок адаптером
Как и любой другой адаптер, elm327 оперативно диагностирует и считывает ошибки авто. Если горит индикатор Check Engine на приборной панели, подключаем адаптер к разъему, запускаем программу и считываем ошибку, затем находим описание ошибки в интернете и определяем неисправность без долгих поездок в сервис, так как в сервисе профессионалы приступят к этой же процедуре и предложат диагностировать ваш автомобиль.
Также, с помощью elm327 можно оперативно сбросить любую ошибку на панели, но тут надо быть аккуратнее, так как, если не устранить причину ошибки, то есть, не отремонтировать авто, ошибка появиться снова через определенное время.
Подведем итоги
- При выборе адаптера проверяйте не только версию прошивки, но и чип.
- Перед приобретением elm327 убедитесь в том, что ваш автомобиль поддерживает протокол, с которым работает адаптер.
- Наличие разъема OBD2 обязательно.
Если у вас праворульный автомобиль, произведенный для рынка Японии, не каждое приложение сможет работать на этих машинах. То же правила действуют для большинства автомобилей российского автопрома. Электронные блоки Январь, Микас, Bosh могут работать по протоколам,с измененными скоростями передачи данных, но и для них существуют программы. Исходя из этого, ELM327 можно смело считать профессиональным мультимарочным адаптером, который способен на многое.
На чем основан ELM327
Начнём с истоков появления этого прибора. Его разработали и начали выпускать в канадской компании Elm Electronics.
Этот диагностический сканер преобразует информацию с ЭБУ различных блоков машины в единый протокол.
Мозгом устройства является чип PIC18F2480 американской компании Microchip Technology.
Сканер обладает хорошим функционалом, но имеет один существенный недостаток, препятствующий его масштабному продвижению на рынке: он дорого стоит.
Доступность для широкого круга автолюбителей была получена благодаря «забывчивости» или нехватке опыта в защите своего бизнеса компании из Канады.
По какой-то причине производители не активировали в приборе защитную функцию от копирования.
В результате находчивые коммерсанты из Поднебесной с помощью программатора клонировали оригинальную модель.
Китайские сканеры заполонили рынок и прежде всего форпост торговли КНР: Ali express.
Созданные диагностические приборы укомплектованы процессорами:
- PIC18F2480.
- PIC18F25K80.
- CH340.
Первые два варианта многофункциональны и производительны.
Основным плюсом по сравнению с продуктом из Канады является низкая цена диагностических адаптеров ELM327 made in China.
Вместе с тем они являются достойными аналогами оригинальной продукции.
Сканер на чипе CH340 ограничен по возможностям и подключению к разным моделям автомобилей.
Связь с мобильным устройством или персональным компьютером может осуществляться через проводную (USB) или беспроводную связь (Bluetooth, Wi-Fi).
Для взаимодействия с автомобильным блоком управления OBD-II для диагностики бортового оборудования нужно программное обеспечение.
Китайские умельцы позаботились и об этом – этого товара также хватает на рынке.

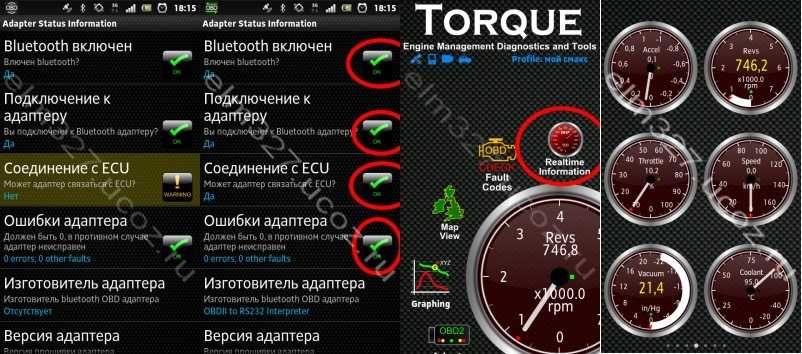

Среди обилия программок надёжностью и производительностью выделяются:
- Torque версии: Advanced EX, PRO, Lite.
- Car Scanner.
Связь между прибором и диагностической шиной автомобиля осуществляется через разъём OBD-II.
Датчик температуры
Первое, что я хотел изменить – показания датчика температуры. Изначально алгоритм его работы мне не понравился. В диапазоне от 55 до 105 градусов всегда показывает 90. Покатавшись год на Весте, я к этому привык, но хотел бы сузить диапазон и установить 70-105. Почему именно такой? Если термостат заклинит и до конца не закроется, антифриз будет циркулировать по большому кругу. При выезде на трассу температура будет падать примерно до 70 градусов.
Но с текущим диапазоном 55-105 мы этого просто не увидим, двигатель будет работать в режиме недогрева
Ставить реальную температуру я не хочу, так как стрелка будет прыгать от 80 до 100 градусов и отвлекать внимание. Это все равно допустимые пределы
Подключаем ЕЛМ в диагностический разъем. На Ладе Весте он находится возле рычага открытия капота
Важно вставить его до конца
Немало читал комментариев, где люди не понимали, почему ЕЛМ не подключается к телефону. Потом оказывалось, что это из-за неплотного вставления прибора в разъем.
Порядок действий:
- Включите зажигание и запустите на телефоне программу EcuTweaker.
- Дождитесь установки соединения между телефоном и ЕЛМ. В программе загорится зеленый индикатор.
- Нажмите на значок «лупа».
- Выберите пункт «All».
- Нажмите «Meter Cluster».
- Кликните «PP_vesta» — Настройки – Настройки 2.
В открывшемся меню можно сделать необходимые изменения.
Если вы хотите видеть реальную температуру, то пункт «ступенчатая» меняйте на «линейная» и нажмите Write Model Tempengine. Но я сделал изменение диапазона. В соответствующей графе вместо 55 указал 75, затем сохранил той же кнопкой.
Предохранители шевроле авео т250 т255
Блок в салоне
Обозначение
| F1 | SDM |
| F2 | EMS1 |
| F3 | OBD |
| F4 | люк |
| F5 | звуковой сигнал |
| F6 | стеклоочиститель |
| F7 | стоп-сигнал |
| F8 | задние противотуманные фонари |
| F9 | электрическое зеркало |
| F10 | комбинация приборов |
| F11 | аудиосистема/RKE |
| F12 | сигнал поворота |
| F13 | прикуриватель |
| F14 | освещение салона |
| F15 | дверной светильник |
| F16 | EMS2 |
| F17 | аудиосистема/часы |
| F18 | обогреватель |
| F19 | фонарь заднего хода |
| F20 | подогрев зеркал |
Блок под капотом aveo
Место расположение блока с предохранителями и реле
p, blockquote 16,1,0,0,0 —>
Общая схема
Таблица с описанием
| F1 | АКБ |
| F2 | левый стояночный фонарь |
| F3 | правый стояночный фонарь |
| F4 | стартер/ зажигание 1 |
| F5 | компьютерная система кондиционирования/ зажигание 1 |
| F6 | световая аварийная сигнализация |
| F7 | правая фара ближнего света |
| F8 | левая фара ближнего света |
| F9 | передние противотуманные фары |
| F10 | фары дальнего света |
| F11 | высокая скорость вентилятора охлаждения |
| F12 | низкая скорость вентилятора охлаждения |
| F13 | компьютерная система кондиционирования |
| F14 | электрический стеклоподъемник 2 |
| F15 | электрический стеклоподъемник 1 |
| F16 | топливный насос |
| F17 | блок управления двигателем |
| F18 | EMS1 |
| F19 | EMS2 |
| F20 | резерв |
| F21 | резерв |
| F22 | резерв |
| F23 | АБС |
| R1 | реле топливного насоса |
| R2 | реле электрического стеклоподъемника |
| R3 | реле стояночного фонаря |
| R4 | реле передних противотуманных фар |
| R5 | реле фар дальнего света |
| R6 | реле фар ближнего света |
| R7 | реле дальнего вентилятора |
| R8 | реле ближнего вентилятора |
| R9 | реле системы кондиционирования воздуха |
| R10 | главное реле |
| FP | пинцет для замены предохранителей |

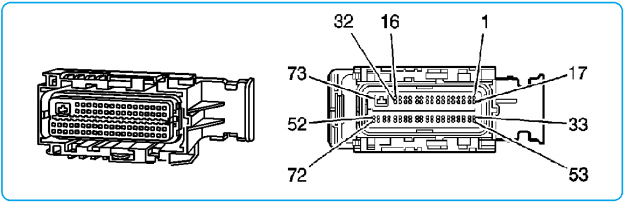

Распиновка эбу мт80 шевроле авео т250 ф14д4 седан
K 20 Engine Control Module X 1 (LXT)
| 1 | Ignition Control Timing Control ( 2 ) |
| 2 | Heated Oxygen Sensor Low Signal Bank 1 Sensor ( 1 ) |
| 3 | Throttle Position Sensor Low Reference |
| 4 | Throttle Position Sensor 5 Volt Reference |
| 5 | Clutch Apply Sensor Voltage Reference |
| 6 | Manifold Absolute Pressure Sensor 5 Volt Reference |
| 7 | Not Used |
| 8 | Not Used |
| 9 | Intake Air Temperature Sensor Signal |
| 10 | Heated Oxygen Sensor High Signal Bank 1 Sensor ( 1 ) |
| 11 | Not Used |
| 12 | Knock Sensor Signal ( 1 ) |
| 13 | Generator Field Duty Cycle Signal |
| 14 | Heated Oxygen Sensor Heater Low Control Bank 1 Sensor ( 1 ) |
| 15 | Exhaust Gas Recirculation Valve Position Signal |
| 16 | Not Used |
| 17 | Ignition Control Timing Control ( 1 ) |
| 18 | Exhaust Gas Recirculation 5 Volt Reference ( 2 ) |
| 19 | Intake Air Temperature Sensor Low Reference |
| 20 | Crankshaft Sensor Signal ( 1 ) |
| 21 | Crankshaft Position Sensor High Resolution Signal |
| 22 | Exhaust Gas Recirculation Position Sensor Signal |
| 23 | Not Used |
| 24 | Coolant Temperature Sensor Low Reference |
| 25 | Not Used |
| 26 | Throttle Position Sensor Signal ( 1 ) |
| 27 | Manifold Absolute Pressure Sensor Signal |
| 28 | Knock Sensor Signal ( 2 ) |
| 29 | Engine Coolant Temperature Sensor Signal |
| 30 | Charge Indicator Control |
| 31 | Not Used |
| 32 | Not Used |
| 33 | Not Used |
| 34 | Manifold Absolute Pressure Sensor Low Reference |
| 35 | Clutch Apply Sensor Low Reference (LDE/LXV/ 2 H 0 ) Clutch Apply Sensor Low Reference (LXT/LLW) Clutch Apply Sensor Low Reference (LDE/LXV/ 2 H 0 ) |
| 36 | Not Used |
| 37 | Exhaust Gas Recirculation Valve Motor Low Signal |
| 38 | Clutch Apply Sensor Signal |
| 39 | Throttle Position Sensor Signal ( 2 ) |
| 40 | Oil Pressure Gauge Signal |
| 41 | Not Used |
| 42 | Not Used |
| 43 | Not Used |
| 44 | Not Used |
| 45 | Fuel Injector ECM/PCM/VCM Control (−SAE) |
| 46 | Fuel Injector ECM/PCM/VCM Control |
| 47 | Not Used |
| 48 | Not Used |
| 49 | Not Used |
| 50 | Not Used |
| 51 | Not Used |
| 52 | Not Used |
| 53 | Not Used |
| 54 | Not Used |
| 55 | Not Used |
| 56 | Camshaft Position Sensor Signal |
| 57 | EVAP Canister Purge Solenoid Control |
| 58 | Cruise/ETC/TCC Brake Signal |
| 59 | Exhaust Gas Recirculation Valve Sensor Signal |
| 60 | Not Used |
| 61 | Throttle Relaxer Motor Control |
| 62 | Not Used |
| 63 | Fuel Injector Control ( 2 ) (−SAE) |
| 64 | Fuel Injector Control ( 3 ) (−SAE) |
| 65 | Fuel Injector Control ( 1 ) (−SAE) |
| 66 | Fuel Injector Control ( 4 ) (−SAE) |
| 67 | Throttle Relaxer Motor Low Reference |
| 68 | Not Used |
| 69 | Not Used |
| 70 | Not Used |
| 71 | Not Used |
| 72 | Not Used |
| 73 | Not Used |
K 20 Engine Control Module X 2 (LXT)
Как решить проблему самостоятельно?
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?
Для начала следует правильно осуществить подключение адаптера:
- В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
- Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
- После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
- Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
- Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.
Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память>Видео «Обзор и тестирование диагностического гаджета ELM327»
Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).
Диагностический разъем мерседес, подключение адаптера.
Идем к машине и подключаем адаптер к колодке диагностики.
W124, W463(G320): диагностический разъем 16 пин, подключение:
пин 8 — желтый провод (к-линия). Белый провод при использовании адаптера Орион!
W140 \ W202 \ W210: круглая колодка диагностики 38 пин, подключение:
c помощью специального кабеля-переходника 38 пин:
диагностический разъем мерседес W140\W202\W210 оборудование программа
пин 2 либо пин 3- красный провод (питание)
пин 4 — желтый провод (к-линия). Белый провод при использовании адаптера Орион!
пин 1 — черный провод (Масса) пин 2 либо 3 — красный провод (Питание) пин 14 — желтый провод (K-Line). Белый провод при использовании адаптера Орион!
 |
Если Вам нужны полные возможности программы HfmScan на двигателе 104 и 111, то самое правильное решение это покупка адаптера hfmscan ELM327 USB или ELM327 WIFI/USB. При работе через него программа hfmscan сразу открывает все возможности. |  |

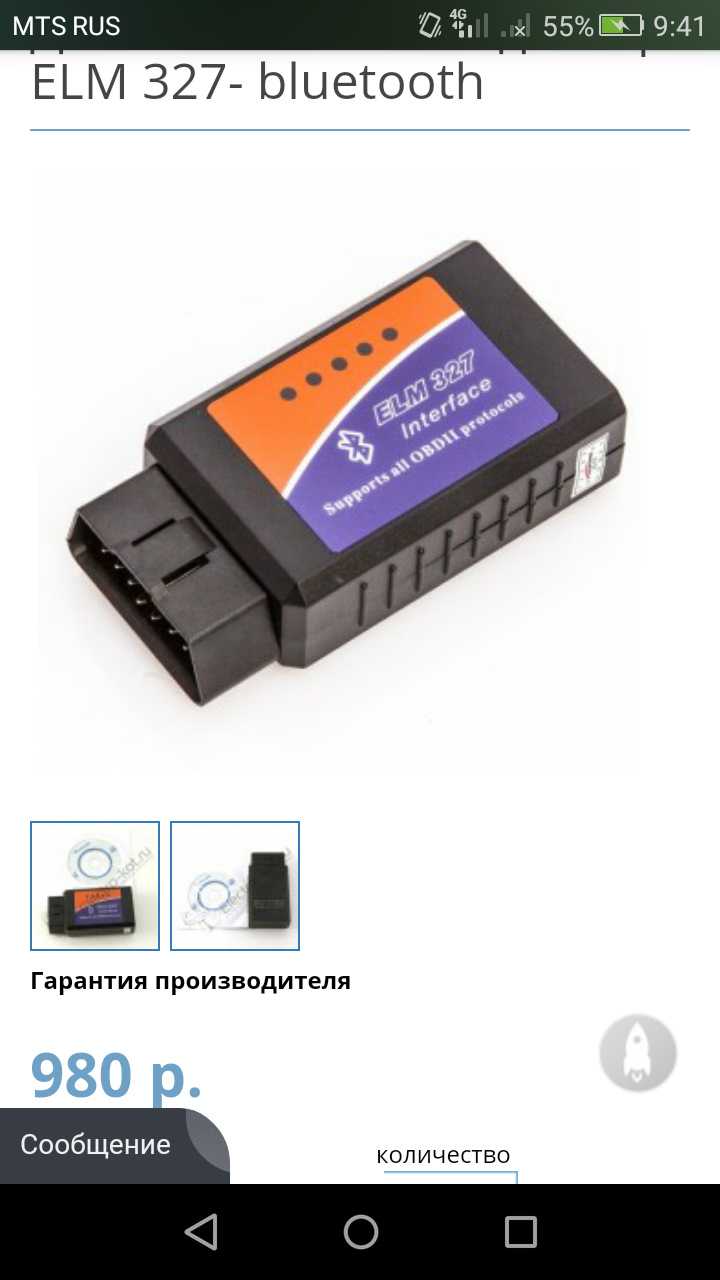

Как обнаружить подделку
Если покупать ELM327, то только на контроллере PIC18F25K80 (версия 1.5), так как большая вероятность того, что вы наткнетесь на подделку, купив другую версию. Покупая на Aliexpress, Ebay или на любом другом сайте, уточняйте у продавца наличие этого контроллера в сканере.
Совет: не подтверждайте получение, пока не проверите сканер и не подтвердите данные продавца. Как проверить — читайте ниже. Если у вас iOS, то покупать лучше с Bluetooth 4.0, так как при работе через Wi-Fi будет недоступен интернет.
После того, как вы выберете подходящий сканер, после получения проверьте его лично через программу для Android ELM327 Identifier. Результат версии 1.5 должен быть таким:

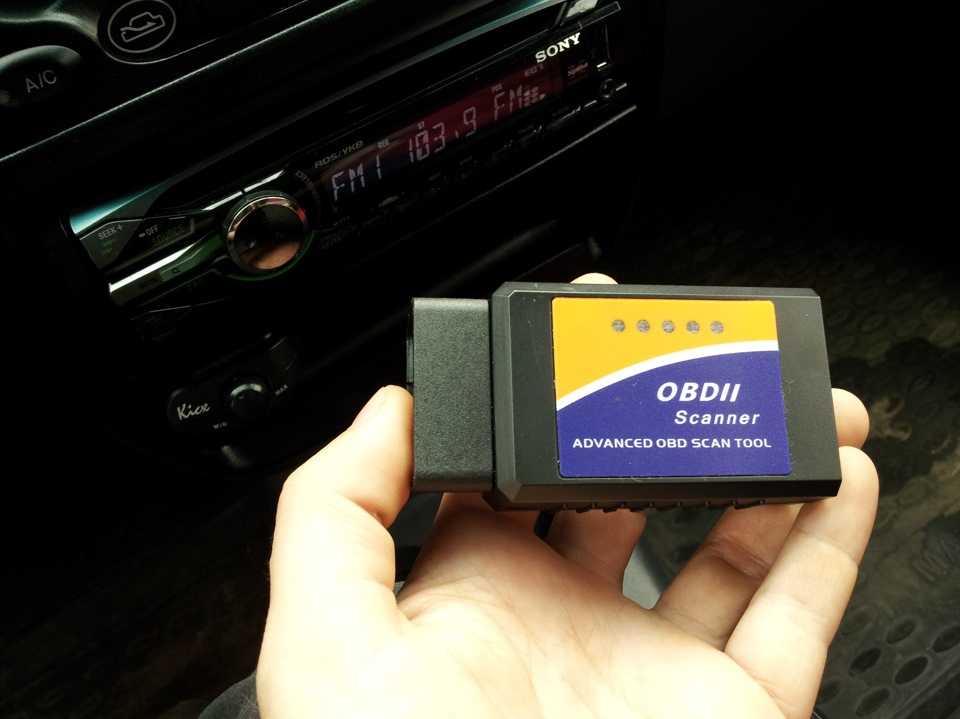

Купленные китайские сканеры версии 2.1:
Оригинальный сканер версии 2.2:
Распространенные неисправности ЭБУ и их причины
Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.
Контроллер электронной системы управления мотором российского производства
По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.
Диагностика мотора своими силами: 4 полезных прибора — журнал За рулем
- Чтение диагностических кодов ошибок (как стандартных, так и характерных для отдельных производителей), расшифровка их значений.
- Очистка кодов неисправностей и отключение тревожных индикаторов (таких как лампочка «Check engine»).
- Отображение текущих данных бортовых датчиков автомобиля.
Адаптер ELM327, программа Motordata и первые шаги в автодиагностику Чтобы сделать диагностику авто через телефон, необходимо для начала вставить адаптер в OBD-разъем машины, и потом настроить сеть. Для этого нужно зайти в настройки Wi-Fi, выбрать сеть WiFiOBD и ввести данные: IP Адрес, маску подсети. Дальше настраиваем программу: открываем ее и заходим в настройки.

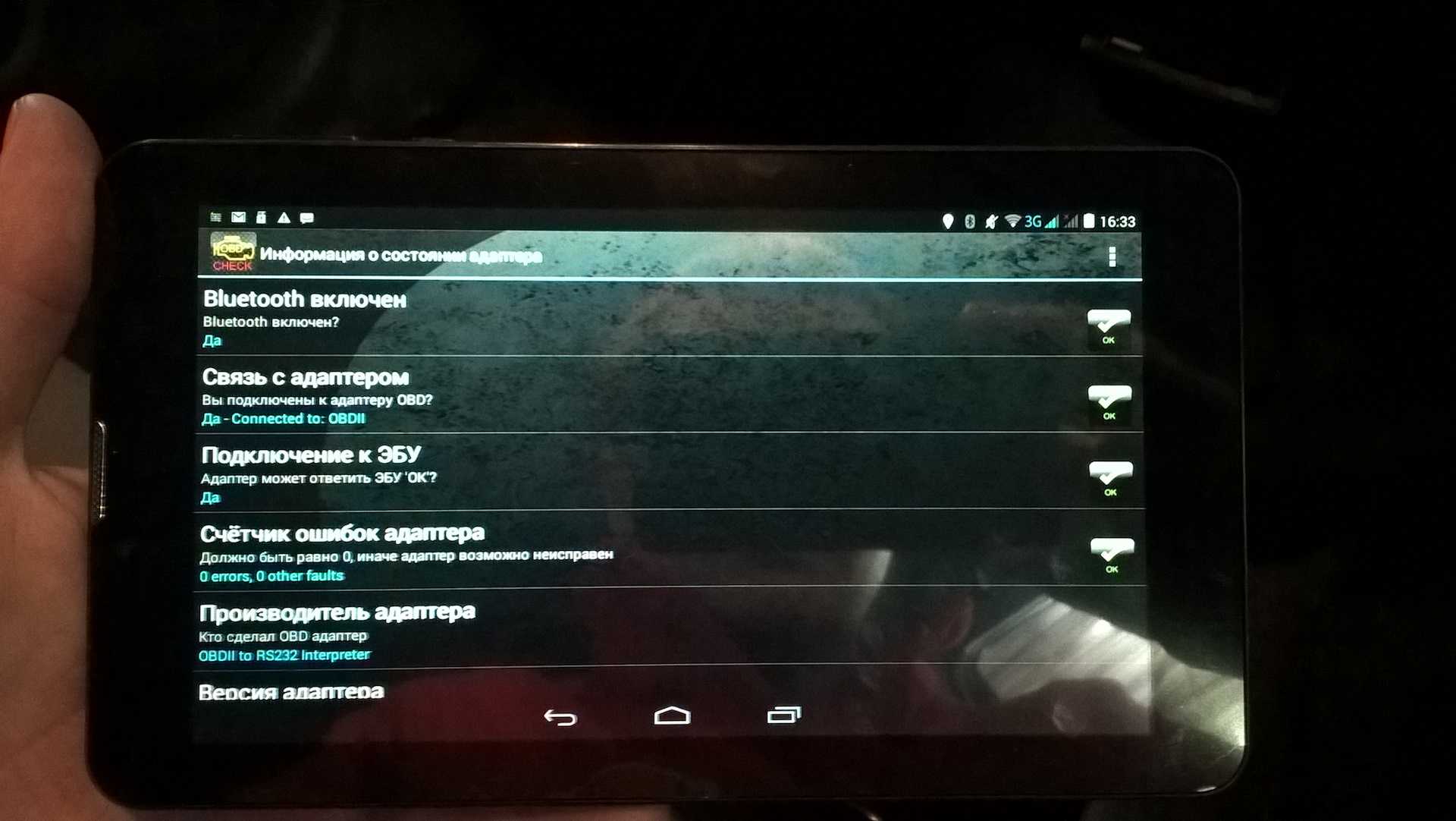

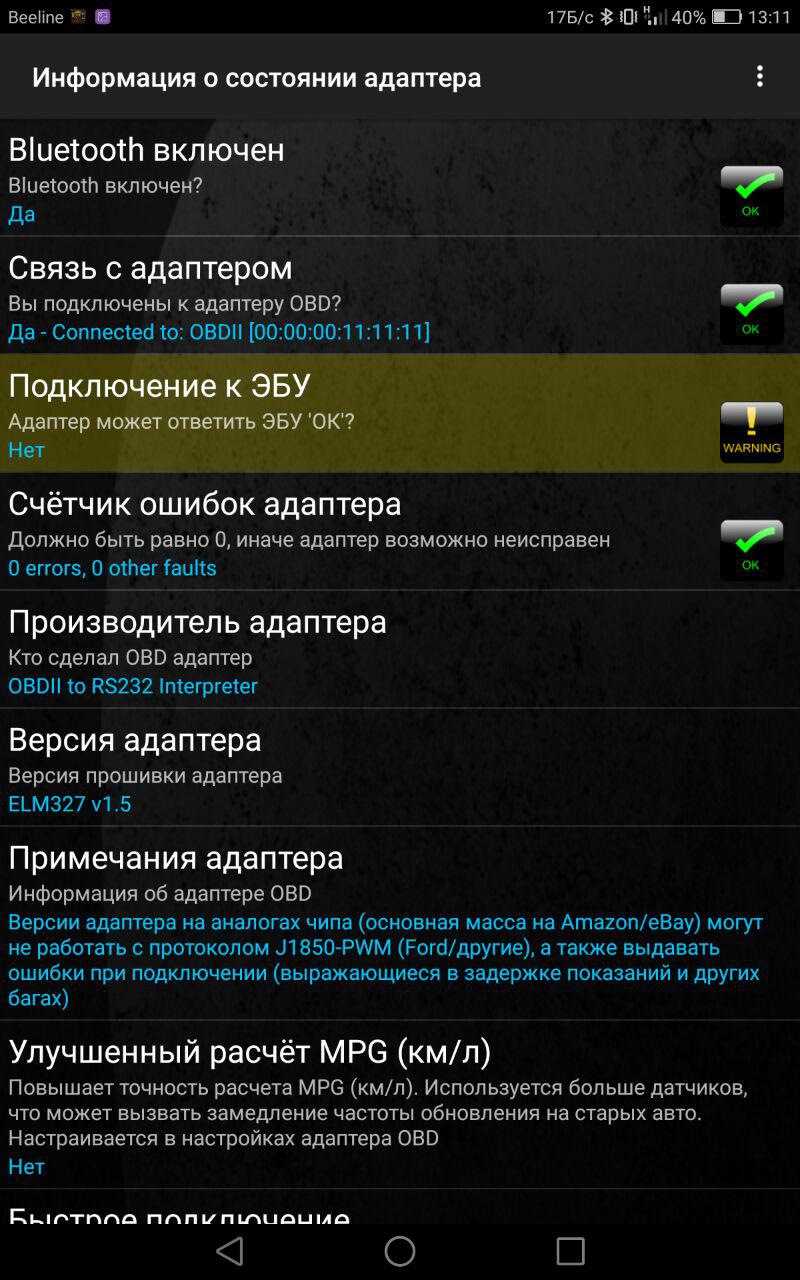

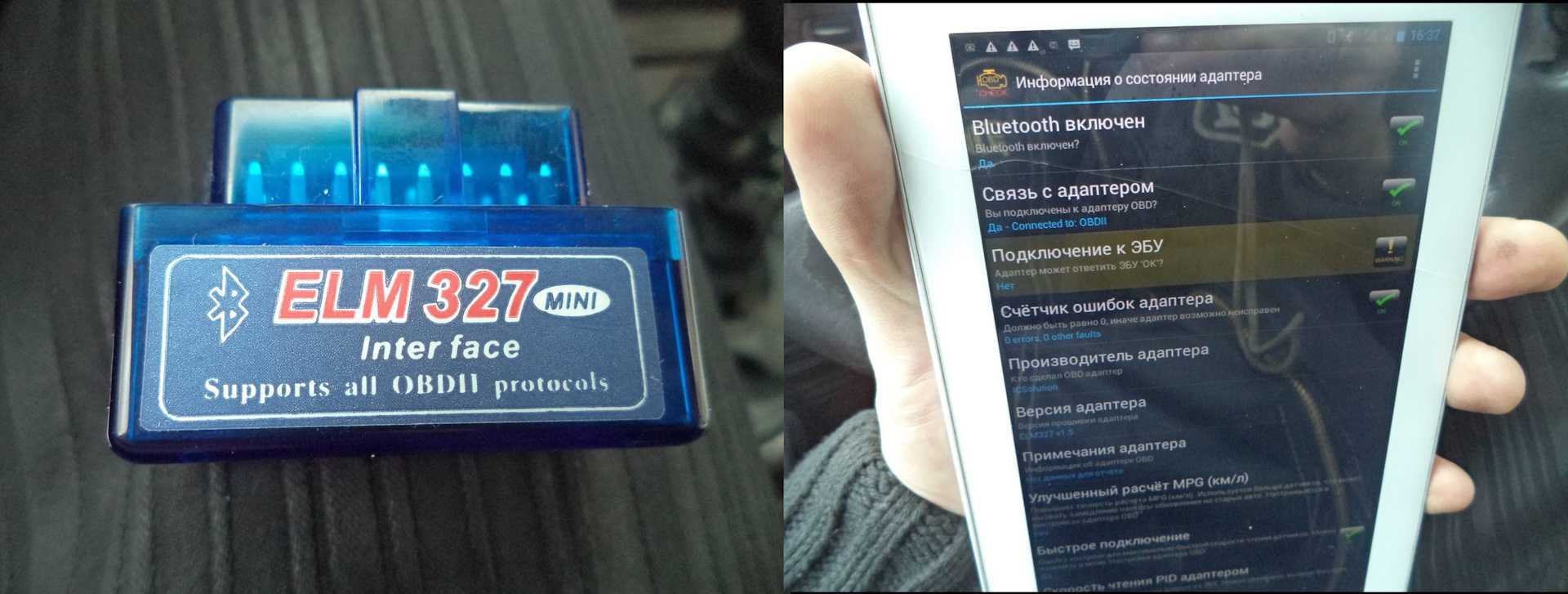

Почему elm327 не видит эбу
- Чтение и удаление (в т.ч. тех, что еще не были просмотрены владельцем авто) кодов неисправности.
- Отображение сохраненных иди текущих (в режиме реального времени) данных с датчиков.
- Чтение истории стоп-кадров.
- Отображение расположения лямбда-зонда и результатов его диагностики.
- Мониторинг пропусков зажигания, параметров топливной системы, катализатора, системы EVAP, климат-контроля, системы EGR и многих других компонентов.
- Получение мощностных и скоростных характеристик автомобиля на основе вносимых пользователем параметров авто.
- Визуализация данных с приборной панели, а также параметров работы двигателя и коробки передач, уровней и статистики расхода топлива, и многое другое.
- Возможность написания в самой программе и импорта PID-скриптов, благодаря которым пользователь может автоматизировать диагностику автомобилей конкретных марок и моделей.
- Возможность импорта внешних плагинов, расширяющих функционал программы (к примеру, можно добавить плагин для работы с конкретной маркой авто).
- Возможность создания собственных наборов графиков визуализации.
- Создание собственных профилей с настройками под конкретные автомобили с возможностью быстрого переключения между ними (созданными профилями).
Программы для адаптеров OBD-II (ELM 327) и диагностики автомобилей на ПК Маршрутный компьютер Multitronics С‑590 предназначен для машин с круглыми дефлекторами системы отопления, в один из которых он монтируется. Однако прибор прекрасно разместился в кожухе тоннеля пола Kia Rio и показывает множество полезных параметров, включая температуру рабочей жидкости в автоматической коробке передач.
Режимы диагностики, OBD протоколы для автомобилей марки Лада
Задача адаптера сводится к декодированию входящего потока пакетов данных, преобразования их в доступный для внешнего ПО вид. ELM327 работает по протокольному принципу, применяемому в автомобилях инжекторного типа. Прибор принимает информацию из шины данных ЭБУ, обрабатывает ее и отсылает на ПК или смартфон.
Обмен данными осуществляется через несколько типов протоколов:
- ISO 9141-2;
- Keyword Protocol 2000
- SAE J1850 PWM и VPW;
- ISO 14230-4 — модульная система;
- ISO 15765 — CAN.
Автомобили Лада с электронным управлением ДВС используют несколько протоколов:
- CAN;
- K-Line;
- ISO 9141 (для отдельных блоков).
Наиболее скоростным вариантом является CAN шина. Система может работать в дуплексном режиме, что расширяет функциональные способности бортовой электроники. Однако отметим: каждый протокол имеет свой набор режимов диагностики. Наиболее широкий сервис предлагают последние поколения шин. Для Лада стандартным набором режимов является:
- Оперативная информация с узлов.
- Скриншот параметров двигателя.
- Ошибки, записанные в ЭБУ.
Допускается корректировка характеристик лямбда-зонда для отдельных модулей ЭБУ и прошивок.
Примечание:
(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа
(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)
(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)
- Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
- Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
- Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.
Этот режим возвращает общие значения для некоторых датчиков, таких как:
- скорость двигателя;
- скорость автомобиля;
- температура двигателя (воздух, охлаждающая жидкость);
- информация о датчиках кислорода и воздушно-топливной смеси.
Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.
В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:
P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи
Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.
Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.
Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.
Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.
Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.
Этот режим дает информацию о транспортном средстве, такую как:
- VIN (идентификационный номер транспортного средства)
- калибровочные значения
Режим 10 (или Режим A)
Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.
Elm 327 не подключается к эбу (электронным блоком управления): что делать?
Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти. В этом случае адаптер соединяется со смартфоном/планшетом, но, при попытке соединения с ЭБУ авто, появляется надпись, что ЭБУ не отвечает.
Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.
Столь внимательное и ответственное отношение к техническому состоянию собственного автомобиля станет гарантией безопасности для Вас и Ваших близких. Поездки любой дальности перестанут быть испытанием собственного везения и превратятся в комфортные путешествия, приносящие максимум удовольствия.
Следует отметить, что подобные ситуации возникают довольно редко. Как правило, качественный автосканер, приобретенный у добропорядочного продавца, не преподносит обладателю никаких неприятных сюрпризов. Главное, чтобы в процессе покупки/заказа устройства была учтена марка машины, год ее выпуска и пр. Целесообразно уточнить у продавца, насколько хорошо адаптируется и работает elm327 на ваз 2114.
1 позиция: адаптер OBD II
Классическая версия, воплощающая в себе самые необходимые функции. Основное преимущество модели — универсальность. Использовать адаптер OBD II можно с любым транспортом. Модель пригодится как работникам сервисов, диагностирующих автомобили, так и автовладельцам, желающим выполнить работу лично.
Адаптер OBD II
| Программное обеспечение | Все протоколы OBD2 |
| Софт | Работа с компьютерами и ноутбуками на базе Windows |
| Работа с автомобилями | Все модели, имеющие совместимость с OBD2 |
| Русский язык | Отсутствует |
| Цена | От 1200 рублей |
Данный адаптер для чип-тюнинга автомобилей находится на первом месте рейтинга благодаря следующим достоинствам:
- подходит всем автомобилям (на протоколе OBD2) вне зависимости от производителя и даты выпуска;
- простой и понятный интерфейс программы позволяет разобраться в тонкостях даже тому, кто не имеет нужных навыков;
- получение информации о системах авто, в том числе о температуре, давлении, силе воздушного потока и расходе топлива;
- информация поступает в реальном времени ― можно анализировать и делать прогнозы;
- запись и сохранение полученных данных;
- возможность проведения не только перепрошивки, но и точечной настройки конкретных систем с целью улучшения показателей;
- есть функция снижения количества потребляемого топлива.
Выбор OBD II позволит добиться результатов вне зависимости от квалификации мастера.
Рейтинг составлен по количеству продаж и согласно отзывам автолюбителей, которые используют для управления двигателем и техническими системами транспорта запрограммированные адаптеры.
https://youtube.com/watch?v=aZcq0YWdPv0%3F
Что такое ELM327
ELM327 — это микроконтроллер, который разработали канадские инженеры. Чуть позже, с развитием технологий, китайские инженеры сделали копию этого контроллера и стали продавать по заниженным ценам.
К сожалению, копии были не всегда успешными, и часто так случалось, что ELM327 (кто-то называет «Сканер») не работал как надо: не читал многие параметры, или же вообще не работал.
Сейчас существует несколько версий сканера ELM327:
- ELM327 1.5 — старая и стабильная прошивка
- ELM327 2.1 — так же самая прошивка, только версия выше (и, возможно, хуже)
- ELM327 2.2 — эта версия идет только в оригинале. Очень много подделок
ELM327 1.5 работает на базе PIC18F25K80 — это полностью оригинальный чип:
OpenDiag
- Используется некачественный или бракованный адаптер. Если устройство не работает и не находит смартфон, проблема может заключаться в неисправной плате либо ее повреждении в ходе эксплуатации.
- Для подключения по USB-каналу используется бракованный либо поврежденный провод, который не соединяется и не связывается с Android-устройством. Если Мини Елм Блютуз «не видит» диагностический выход OBD 2, нужно проверить целостность кабеля и убедиться в отсутствии повреждений на изоляции.
- Прошивка «слетела» или устарела. Если версия программного обеспечения не соответствует прошивке программы, использующейся для проверки, то оборудование не только не видит старые, но и не ищет новые устройства.
Какое приложение для диагностики авто? Помимо Windows, программа OpenDiag также доступна для смартфонов под управлением Android. Бесплатная версия OpenDiag не поддерживает некоторые модели блоков управления и дополнительного электронного оборудования автомобилей. Также недоступны почти все пользовательские функции, кроме (и те с ограничениями) настройки и сохранения наборов параметров и сохранения графиков в памяти.
Почему адаптер отказывается подключаться к ЭБУ авто?
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Диагностика автомобиля с помощью телефона
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что .
Итак, по каким причинам устройство отказывается подключаться к блоку:
- Сам адаптер некачественный. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
- Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.
- На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov).
Включение скрытых функций
На автомобилях Лада Веста очень много скрытых функций, которые можно активировать с помощью ЕЛМ 327. Либо можно деактивировать те, которые на автомобиле есть, но по разным причинам не нравятся. Жаль, что среди них нет автозапуска двигателя. Но это дело поправимое – благодаря разъему OBD 2, можно самостоятельно за 40 минут подключить автозапуск с телематикой, синхронизированный с охранной системой.
Я говорю о Весте Коннект. Это система автозапуска с GPS трекером, которая помимо автозапуска со штатного ключа, дает возможность заводить автомобиль и управлять центральным замком через приложение с помощью смартфона. Это можно делать с любого расстояния, даже из другого города.
Также можно отслеживать место расположения автомобиля по GPS. При чрезвычайной ситуации (угона авто) система уведомит звуковым сигналом. Система устанавливается самостоятельно за 40 минут без нарушения штатной проводки.
Все подключается к штатным разъемам автомобиля. На канале производителя есть подробное видео по установке.
Еще из скрытых функций можно активировать подсветку поворота, датчик давления шин, изменить алгоритм работы климат-контроля, отключить систему помощи трогания на подъеме и еще много чего. Среди этого множества есть 2 изменения, которые я хотел бы видеть на своем автомобиле Лада Веста.
Для внесения изменений понадобится программа EcuTweaker. В Плей Маркете ее нет, но можно найти в Интернете. Скачиваем программу, базы, устанавливаем на телефон.
Способы решения проблемы своими силами
Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.
Чтобы решить проблему подключения, необходимо действовать следующим образом:
Для начала нужно подсоединить гаджет к соответствующему разъему, который расположен в автомобиле. Обычно на этом этапе у автовладельцев не возникает проблем с установкой, но в зависимости от конструктивных особенностей транспортного средства, возможно, придется использовать переходник. Как правило, данный разъем располагается под рулевым колесом в салоне машины, в бардачке, за или под ним, иногда штекер монтируется в районе прикуривателя. Более подробно о расположении диагностического разъема вы можете узнать из сервисной документации.
После этого следует запустить мотор авто. Сделав это, вы увидите, определяет ли бортовой компьютер подключенный адаптер или нет
Важно именно завести двигатель, а не включить зажигание.
Следующим этапом будет синхронизация работы устройства со смартфоном, причем последний должен работать на операционной системе Android. Для синхронизации оба гаджета подключаются по беспроводному соединению Bluetooth. Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети
После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации. Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную. Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся
Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети. После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации. Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную. Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся.
Фотогалерея «Строки инициализации»
1. Данные для инициализации с ЭБУ 2. Данные для иницилазиации с ЭБУ Загрузка …
