Как установить 2дин магнитолу в ладу калину

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

• С применением коннектора ISO.
• Без использования фишки путем сращивания проводов.
• Путем непосредственного соединения проводов питания с клеммами аккумулятора.
• Через замок зажигания либо отдельный переключатель.
• Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

• красный — управление питанием;
• желтый — питание памяти и усилителя;
• черный — масса;
• голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Как поставить 2 din в гранту норма или стандарт

Здесь все гораздо сложнее. Необходимо:

• для снятия накладки центральной консоли — отсоедините крепления, потяните ее вперед и отсоедините кнопки и ручки обогревателя;
• вырезать вертикальную пластиковую перегородку, которая мешает установке 2-din блока;
• пропилите пластиковый корпус центрального воздуховода;
• Установите новый блок динамиков, при необходимости отрегулируйте крепления;
• Установите прилагаемые переходники на жгут проводов (при необходимости);
• Установите устройство;
• если оставить старую крышку центральной консоли: обработать напильником перегородку, примерить, установить на место с помощью кнопок и кронштейнов, установить декоративную рамку GU, установить;
• при установке новой крышки консоли для 2-динового блока: снимите управление отопителем и кнопки со старой крышки, установите на место, установите декоративную рамку на DGU.

Нюансы установки аудиосистемы

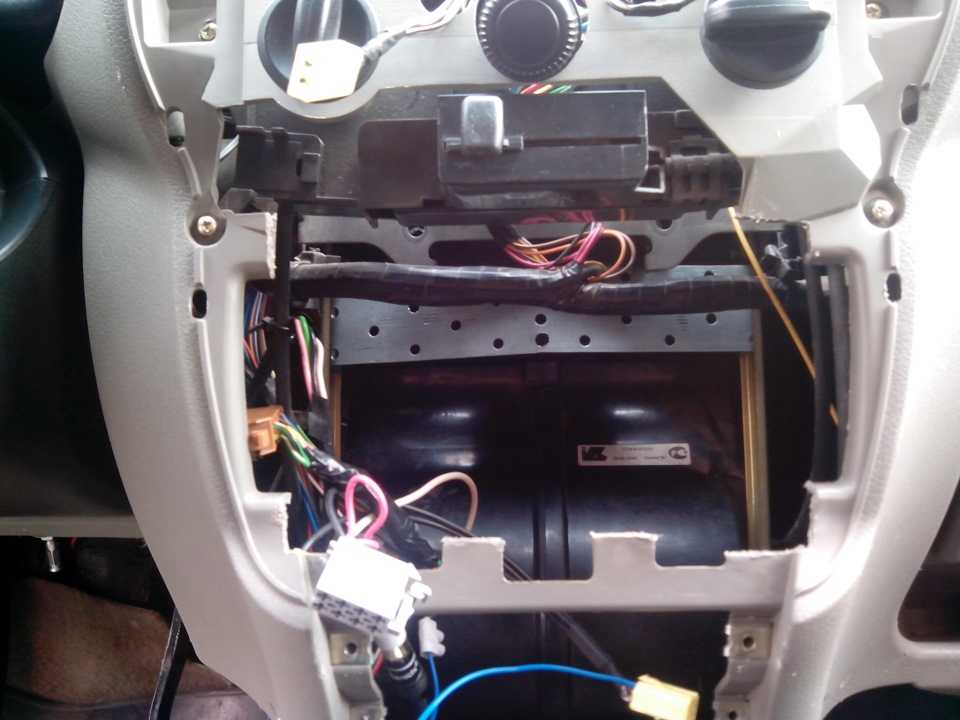

Демонтаж штатной аудиосистемы завершен

Не зная всех тонкостей подключения магнитолы, невозможно будет провести монтаж правильно, в результате это приведет к быстрому разряду аккумулятора.

Подсоединяют магнитолу в параллельной последовательности с красным и желтым проводом. Такое подключение позволяет системе включаться и выключаться только при помощи кнопки на панели самого устройства. Иногда схема магнитолы специально выполнена так, чтобы усилитель запитывался в режиме ожидания. Такая система потребляет больше энергии, поэтому батарея быстро разряжает.

В чем же заключается правильная установка магнитолы? Для начала следует выделить 4 основных провода, каждый из которых имеет свой цвет и выполняет определенную функцию. Черный провод идет к массе, желтый обеспечивает силовое питание памяти и самой аудиосистемы, красный подает сигнал для включения ММС, а синий включает антенну и другие возможные устройства.

Перед подключением профессионалы рекомендуют собрать несложную схему, которая позволит подключать магнитолу через зажигание, за счет чего аккумулятор будет заряженным намного дольше. Во время работы с проводами и схемами потребуется распиновка разъема. Это упростит работу и понимание схемы.

Схема собирается в следующем порядке:

• на плату припаивается два диода — VD1 и VD2;
• красный проводок припаивается к аноду VD1;
• другой красный провод припаивается к катоду VD1 и VD2;
• оба синих провода присоединяют к аноду VD2.

Место соединений можно защитить специальными кембриками — это позволит избежать поломок.

Прежде чем подключать схему, придется вынуть магнитолу и салазки, консоль при этом снимать необязательно.

Следует подключить все провода в правильном порядке:

• провод №1 соединяется с контактом от кнопки подогрева стекла сзади;
• 2-й провод подсоединяется к мультимедийной системе;
• провод №3 припаивается к синему, отвечающему за включение антенны;
• 4-й провод припаивается к синему проводу антенны.

Собранную ранее плату можно закрепить внутри торпеды неподвижной стяжкой. При соединении всех контактов используется только способ запаивания, изолированного термоусадкой. Прикручивание проводов исключено. Прежде чем приступать к работе, обязательно нужно отключить АКБ.

При таком подключении магнитола будет включаться только при включении зажигания, но при его отключении она продолжит работать, пока ее не выключит водитель. Повторное включение возможно, когда авто заведут снова.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата»

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Прежде чем писать о переходной рамке 2 DIN для панели Лада Калина 2, давайте разберемся, какие магнитолы можно установить в автомобиль Лада Калина 2 (ВАЗ 2192, 2194).

Торпедо Kalina или Granta FL

Далее инструкция для автомобилей с такой торпедо:

• накладка панели приборов (21925-5325182)
• центральные воздуховоды (или промежуточный корпус воздуховода под монитор для Lada Kalina 2) (2195-8104209/08)
• датчик солнечной радиации (21920-8121300)

• дисплей мультимедийный (артикул 21920-7900100, убедитесь в наличии интерфейсного кабеля)
• оборудование мультимедийное (21920-7900200 или навигационное 21920-7900300)

1. Снять комбинацию приборов, бардачок, центральную накладку и воздуховоды (отодвинуть назад пару креплений сверху).
2. Установить воздуховоды, доработав крепления по месту (например, использовать мебельные уголки).

В результате воздуховоды должны немного опуститься вниз:

1. Установить экран и мультимедийную систему на штатные крепления.
2. Подключить дисплей к мультимедийному блоку.
3. Закрепить в рамку датчик солнечной радиации.
4. Установить центральную консоль.

Источник

Последовательность замены ламп подсветки приборной панели “Калины”

Технология очень простая. Для извлечения патронов, проверните их вполоборота против часовой. Уберите сгоревший элемент руками или пассатижами, подхватив хвостовик. Поставьте новую запчасть. Вмонтируйте патрон (крутите по направлению часовой стрелки).

Так вы исключите необходимость повторять процедуру в ближайшее время. Она хоть и простая, но все-равно трудозатратная. Еще один важный плюс такого совета — равномерная подсветка всей “приборки” (элементы со временем выдают свечение разной интенсивности). Работа достаточно простая, но бдительности терять не стоит — всегда есть риск повредить резьбу или тонкие элементы.

Колонки на калину, какие выбрать ?

Сначала определим, какого размера штатные динамики в Калине.

• Динамики в передних дверях имеют размер 13см.
• Задние колонки на Калина седан 18см, но можно умудриться закрепить и 17см, либо блины 9х6.
• Задние колонки на Калина универсал 16″, можно закрепить и другие размеры, начиная от 13см.
• Задние колонки на Калина хэтчбек устанавливаются в полке, размер под колонки «блины» вырезается по желанию.

При выборе колонок для Калины учитывайте то, что основными должны быть передние динамики, а задние являются второстепенными. Поэтому, рекомендуется вместо штатных фронтальных 13см динамиков установить 16см. Более подробно, какие колонки выбрать. Далее, установка динамиков в Калину:

Особенности китайских магнитол

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Можно ли узнать владельца по номеру машиныРубрика:Инструкции

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая

Но тут еще важно определить, о каком именно китайском продукте идет речь

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Подключение автомобильной магнитолы своими руками

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

• Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
• Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
• Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Правила выбора аудиосистемы

Прежде чем приступить к установке магнитолы на Калину, следует выбрать ее в автосалоне или магазине техники. К выбору стоит подходить тщательно и внимательно. А до похода в магазин лучше определиться со своими желаниями и возможностями.

Выбирая магнитолу в автомобиль, следует определиться, какой носитель музыки будет использоваться в качестве основного. Это поможет сэкономить некоторые средства. Если, например, автовладелец будет уверен, что CD или кассетный проигрыватель ему не пригодится, то зачем ему переплачивать за магнитолу с этими функциями.

Для выбирающих CD проигрыватели есть один незначительный минус, с которым производители стараются бороться — это выпадение фрагментов музыки из-за тряски во время поездки. Но прогресс не стоит на месте, и механика совершенствуется. Наличие ISO в автомобиле и, соответственно, у аудиоустройства, упростит подключение. Наличие USB адаптера позволит воспроизводить музыку с различных носителей.

Модельный ряд Pioneеr

При выборе автомагнитолы следует обратить внимание на показатели мощности. Они имеют максимальный и минимальный порог

Максимальную мощность используют редко, разве что в экстремальных ситуациях. Выбор стоит делать по показателям номинальной мощности, то есть той, что используется чаще всего. Часто производители указывают на упаковках только максимальные значения, поэтому при выборе необходимо тщательно изучить инструкцию (паспорт), а не коробку.

Стоит также обратить внимание на панель управления. Она должна быть предельно простой и удобной, так как пользоваться ей чаще всего будут во время движения

Замысловатый дизайн может отвлекать от дороги. Удобные и понятные кнопки, регулировка яркости подсветки будут только на пользу. Обязательно нужно проверить диапазон воспринимаемых частот. Так как радиостанции в основном вещают в диапазоне от 80 до 110 МГц, лучше, чтобы и тюнер обладал таким диапазоном.

https://youtube.com/watch?v=_HZnojJqI-g

В автомобиле этой модели могут быть установлены следующий магнитолы:

• магнитола может отсутствовать вообще;
• может стоять штатная 2 ДИН магнитола с маленьким монитором для средних комплектаций;
• может быть установлена 2 ДИН магнитола с большим дисплеем, подразумевающаяся для люксовых комплектаций;
• владелец может установить альтернативную магнитолу 1 ДИН;
• владелец может установить альтернативную 2 ДИН магнитолу.

Так вот, если Вы решили установить на свою Лада Калина 2 (ВАЗ 2192, 2194) большую альтернативную магнитолу размера 2 DIN, то по незнанию Вы можете столкнуться с небольшой проблемой, которая впрочем очень легко решается.

Дело в том, что завод производитель АВТОВАЗ сейчас активно пропагандирует использование штатных магнитол, точнее покупку автомобилей в комплектации со штатными магнитолами. Волжскому автомобильному заводу это просто напросто выгодно. Но не все решаются купить Калину в топовой комплектации или просто предпочитают альтернативные магнитолы с более качественным звучанием.

В связи с выше описанным, панель без магнитолы не совсем приспособлена под установку 2 ДИН магнитолы. Поэтому для ее более красивой и качественной установки потребуется переходная рамка 2 DIN для панели Лада Калина 2 (ВАЗ 2192, 2194).

Купить переходную рамку 2 DIN для панели Лада Калина 2 (ВАЗ 2192, 2194) не составит труда, так же как и не составит труда установить ее на автомобиль. Монтаж переходной рамки производится простыми действиями, а результат будет выглядеть просто отлично. Материал, использованный для изготовления переходной рамки — качественный пластик, специально подобранный для использования на панели приборов Лада Калина 2.

Такие же рамки существуют и для Лада Приора, Гранта и других автомобилей Лада последнего поколения.

Если у Вас есть еще какие-либо вопросы относительно переходной рамки 2 DIN для панели Лада Калина 2, то обращайтесь к нам за ответами любым удобным способом. Удачного тюнинга! И классной музыки.

Рамка переходная 2DIN Лада Калина-2 для установки магнитолы размером 2DIN в стандартную накладку консоли комплектации Люкс.

Размер внутреннего проема рамки:

Перед заказом рамки рекомендуем убедиться, что размеры рамки совпадают с размерами магнитолы, которую вы планируете установить.

Также просим обратить внимание, что производитель данной рамки позиционирует товар, как изделие второго сорта, на рамке могут быть некоторые недостатки, например, песок, облой и т.д

Новинки

Оригинальная штатная нижняя накладка заднего бампера с отверстиями под датчики парковки для Лада Веста в кузове седан. ..

Оригинальная центральная накладка панели приборов для Лада Иксрей в черном глянце с логотипом XRAY. ..

Второй вариант установки

Есть и другой способ подключения магнитолы, который обеспечит ее включение не через замок зажигания, а при помощи отдельной кнопки.

Для начала следует купить в любом автомагазине подходящую кнопку и контактную колодку с предназначенными для нее проводами. Все это не очень затратно и потребует не больше полутора сотен рублей

Причем неважно, какая будет кнопка, если владельцу не требуется порядок на консоли. Она может быть и от дальнего света, и с другим изображением, главное, чтобы она подходила под разъем для запасных кнопок, где стоит заглушка

Единственный момент — желательно выбирать кнопку с индикатором.

Монтажные блоки для установки аудисистемы

Если провода колодки окажутся короткими (а такое часто случается), лучше заранее их нарастить при помощи пайки. Скрутка здесь не подходит и применяться не должна.

Подключается кнопка следующим способом:

• разьем А — для заземления;
• В — проходит от подсветки габаритных огней;
• С — извлекается из приобретенной с кнопкой колодки;
• D — питает индикатор включения;
• 1 — провод от аккумулятора (красный);
• 2 — провод магнитолы красного цвета.

В одной колодке следует спаять между собой два контакта — 2 и D. Кнопка устанавливается без снятия консоли. Будет достаточно вытащить соответствующую заглушку.

Разрезать провод, подходящий к контактам красного провода магнитолы, и впаять в разрез 1 и 2 провода. А и В следует соединить с такими же контактами от кнопки обогрева стекла сзади или других подобных кнопок. Не стоит забывать о том, что во время всех электромонтажных работ аккумуляторную батарею следует отключать.

Когда все подсоединено и припаяно, нужно еще раз перепроверить систему и убедиться в том, что схема и соединения выполнены правильно. Затем на место устанавливаются салазки и съемная панель магнитолы. Последний этап — проверка того, как все работает. Теперь включать и выключать магнитолу следует новой кнопкой, при этом не стоит переживать о заряде АКБ. Одна из приятных функция такого подключения в том, что при отключении магнитолы все настройки сохраняются.

Если же по привычке магнитола была отключена родной кнопкой, это не страшно, ведь индикатор новой кнопки будет по-прежнему гореть и напоминать о необходимости отключения.

Можно, но надо капитально драконить бороду… в любом случае, это может и не стоить затраченных усилий.

Есть 2 варианта: 1) расширять штатное место (вниз) и выносить кнопку аварийки в другое место; 2) отказываться от центральных воздуховодов и делать подиум под ГУ там…

И то и другое весьма задротно.

https://youtube.com/watch?v=1tFnVaz6LW4

Я переболел этим. Захотел — поставил 2дин, поездил, переделал обратно под 1дин, просто поставил себе раскладной монитор. Современные 2дин магнитолы идут полегче, потому что как правило без CD, и в глубину меньше. В иномарках, в которых предусмотрена установка 2дин, там магнитола крепится не к пластику самой панели, а есть полноценные кронштейны. Я припаял монтажную рамку, сделал упор и все равно тяжелая громоздкая магнитола (пару кило то точно) очень быстро начала на кочках все расшатывать. Поэтому отказался я от 2дин. Пилить центральные воздуховоды тоже не стал. Т.к. 2дин магнитола досталась мне абсолютно бесплтано, то я ее продал, купил новую центральную вставку и поставил обратно свой 1дин Pioneer, играет он очень хорошо. Ставил 2дин не ради фильмов и тв, а больше ради камеры заднего хода. Поэтому просто приобрел себе раскладной монитор 4,3 дюйма чисто для камеры, поставил сверху, и удобно, и минимум повреждений для торпедо. Сейчас кстати куча магнитол 1дин, к которым можно подключить внешний монитор. Цена монитора около 1200, с ebay рублей 800. А вот после тяжелой магнитолы к лету придется делать профилактику панели в плане шумовиброизоляции. Так что смотри сам, может я конечно рукожоп, но по мне вариант с отдельным монитором удобнее. Есть конечно вариант 1дин с выездным монитором, но их если и брать, то приличные, не китай за 6 тыс, но придется крепить саму магнитолу так, чтобы она торчала из места крепления, иначе монитор будет упираться в панель.

Освоив выпуск «Лады Гранты» в кузове «лифтбек», в комплектациях автомобилей «Норма+» ВАЗ начал поставлять штатную магнитолу (не сенсорную). Сразу отметим, что предназначенные для «Калины-2» и «Гранты» магнитолы выглядят одинаково, но их крепление различается, так что, эти устройства взаимозаменяемыми не являются. Забегая вперёд, скажем, что обзор, сделанный владельцем авто с подобной магнитолой, у нас представлен на видео. А сейчас поговорим о том, что именно ВАЗ предлагает сегодня владельцам «Калин» и «Грант» в комплектации «Норма+».

Технические характеристики магнитолы

Штатная аудиосистема Калины

Технические характеристики штатной магнитолы в комплектации Калина «Люкс»:

• сенсорный экран 2DIN;
• наличие стереофонического радио;
• возможность воспроизводить мультимедийные файлы;
• возможность синхронизации с сотовым телефоном;
• работа с bluetooth.

Разработка устройства — WindowsCE 6.0. Оперативной памяти — 128 Мб. Центральный процессорный чип пятого поколения. Эти характеристики не могут не порадовать любителей продукции АвтоВАЗа, ведь теперь в машине стало намного приятнее ездить.

Магнитола Калина: технические характеристики в комплектации «Норма» отличаются от «люксовой» отсутствием сенсорного экрана, bluetooth-соединения и синхронизации с сотовым телефоном. Размер магнитолы — 1DIN, съемная панель. В некоторых комплектациях имеется 4 динамика и антенна. Магнитола принимает радиоволны широкого диапазона, может проигрывать диски разных форматов, работать с USB-носителями и SD-картами.

Радует и то, что автомобили с магнитолой прошли все специальные испытания, прежде чем выйти в массы. Они испытывались при предельно низких и максимально высоких температурах, проверялась электромагнитная совместимость с моделированием спектра радиопомех.

Возможности магнитолы

В правой части магнитолы находится разъем USB, который предназначен для подключения:

1. USB Flash card (USB 2.0 и 3.0 до 64 Гб);
2. USB Flash player с объемом памяти не менее 1024 Мб;
3. USB HDD с файловой системой FAT32;
4. Mobile phone (только в режиме зарядки).

На левой части магнитолы располагается разъем для SD карт. Слот для карты памяти SD: поддерживает карты SD, SDHC размером 32 X 24 X 2,1 мм. SDHC до 32 Гб, SD до 32 Гб.

Таблица размещения файлов (FAT) подключенного прибора должна быть версии FAT16 (< 2 GB) или FAT32 (> 2 GB). Максимальное количество первичных разделов должно быть не более 4. Желательно, чтобы дерево каталогов у подключенного прибора имело не более восьми уровней. В одном каталоге должно быть не более 1000 файлов.

Во время проигрывания файлов на дисплее отображается вся необходимая информация о треке. Выбор источника воспроизведения осуществляется при помощи кнопки AUDIO в левой части магнитолы. Магнитола имеет предустановки эквалайзера (ДЖАЗ, ПОП, КЛАССИКА, ВОКАЛ и ПОЛЬЗОВАТЕЛЬ). Диапазон регулировок тембра НЧ, ВЧ, Баланса, Баланс фронт/тыл составляет от «-7» до «+7» единиц.

Магнитола имеет функцию Bluetooth и Handsfree. Подключить телефон можно при помощи длительного нажатия на кнопку с трубкой. При сопряжении на телефоне в списке найденных устройств должна появится надпись «ММС12», пароль по умолчанию «0000». После удачного подключения на дисплее магнитолы появится значок BT. Телефонная книга на магнитоле Калина 2 и Гранта отсутствует, но есть возможность сохранить в памяти магнитолы до 6 номеров. Также аудиосистема запоминает последний исходящий и входящий вызовы. Изготовитель не гарантирует работу с телефоном в режиме Handsfree у которого используется две или более SIM карт.

Где находится диагностический разъем в автомобиле лада гранта

Магнитола позволяет прослушивать аудиофайлы с мобильного телефона. Для этого необходимо подключить телефон к магнитоле через Bluetooth и запустить плеер на телефоне. Производитель заявляет, что отдельные модели сотовых телефонов могут работать с данной магнитолой некорректно, это не является признаком неисправности.

Магнитола Калина 2 и Гранта имеет собственную батарею, которая позволяет сохранять пользовательские настройки после отключения АКБ в течении 10 дней.

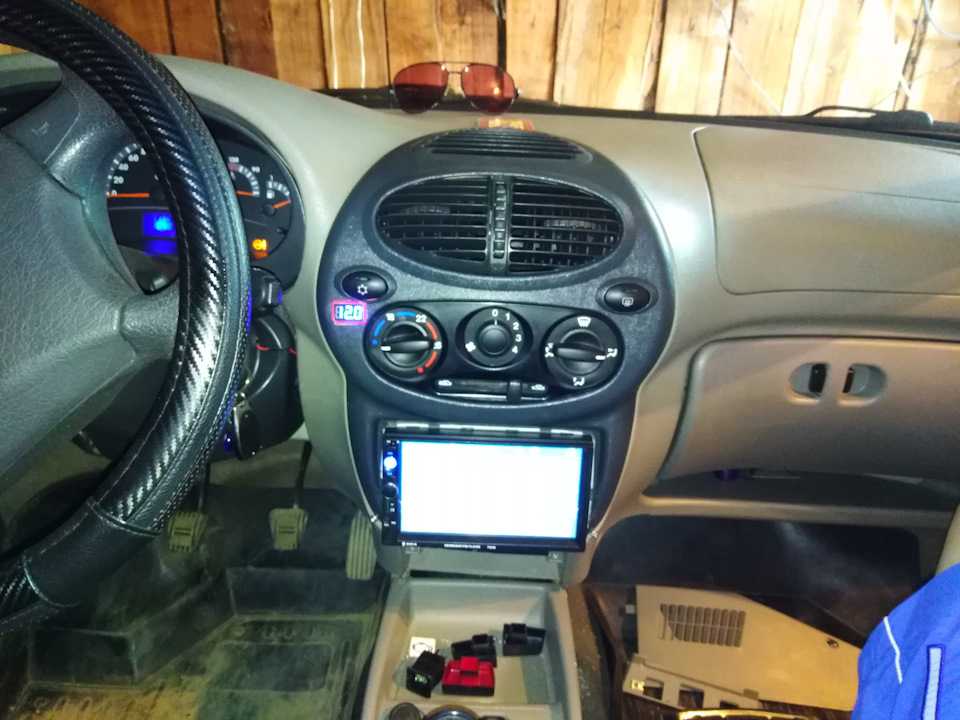

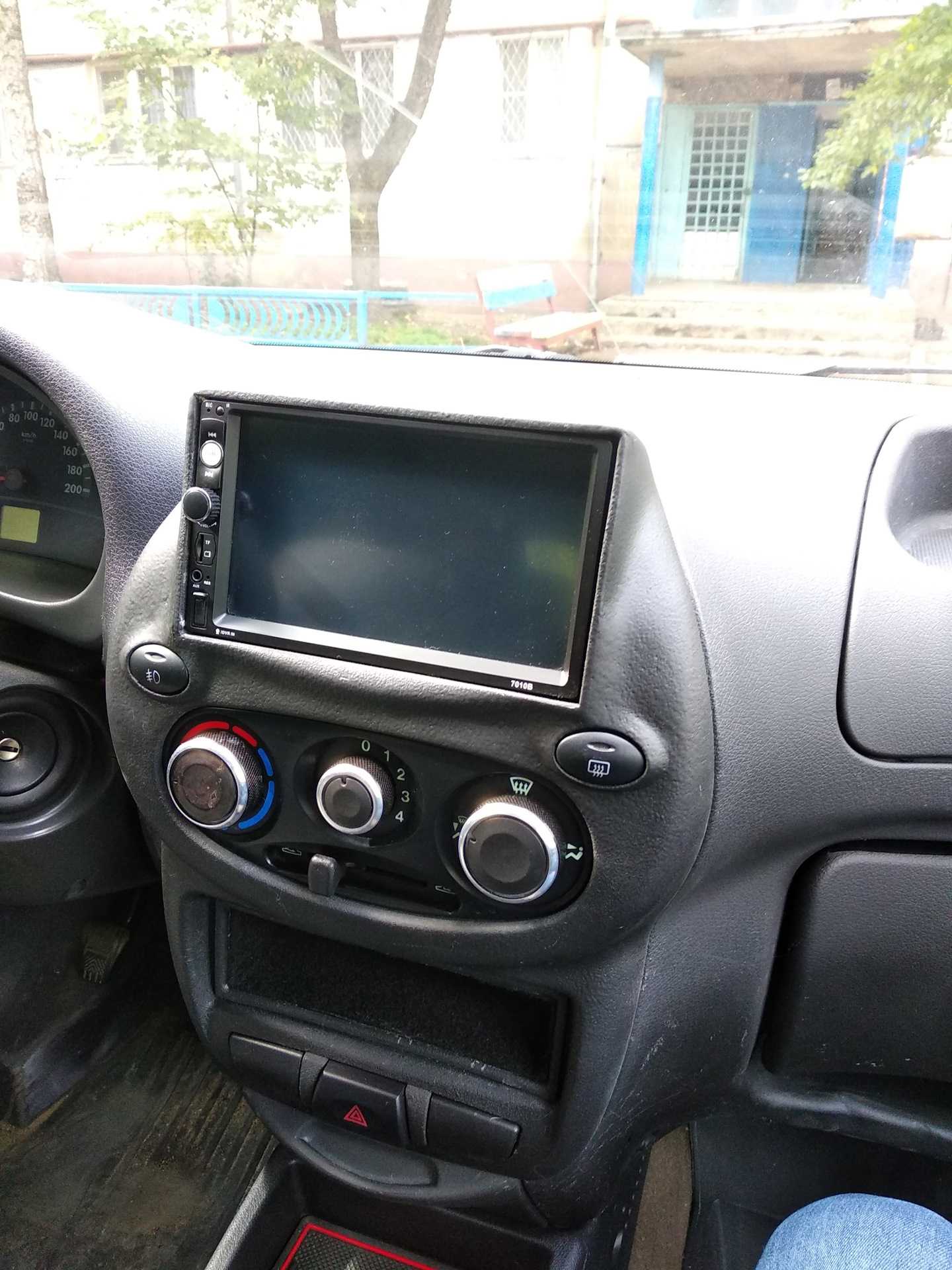

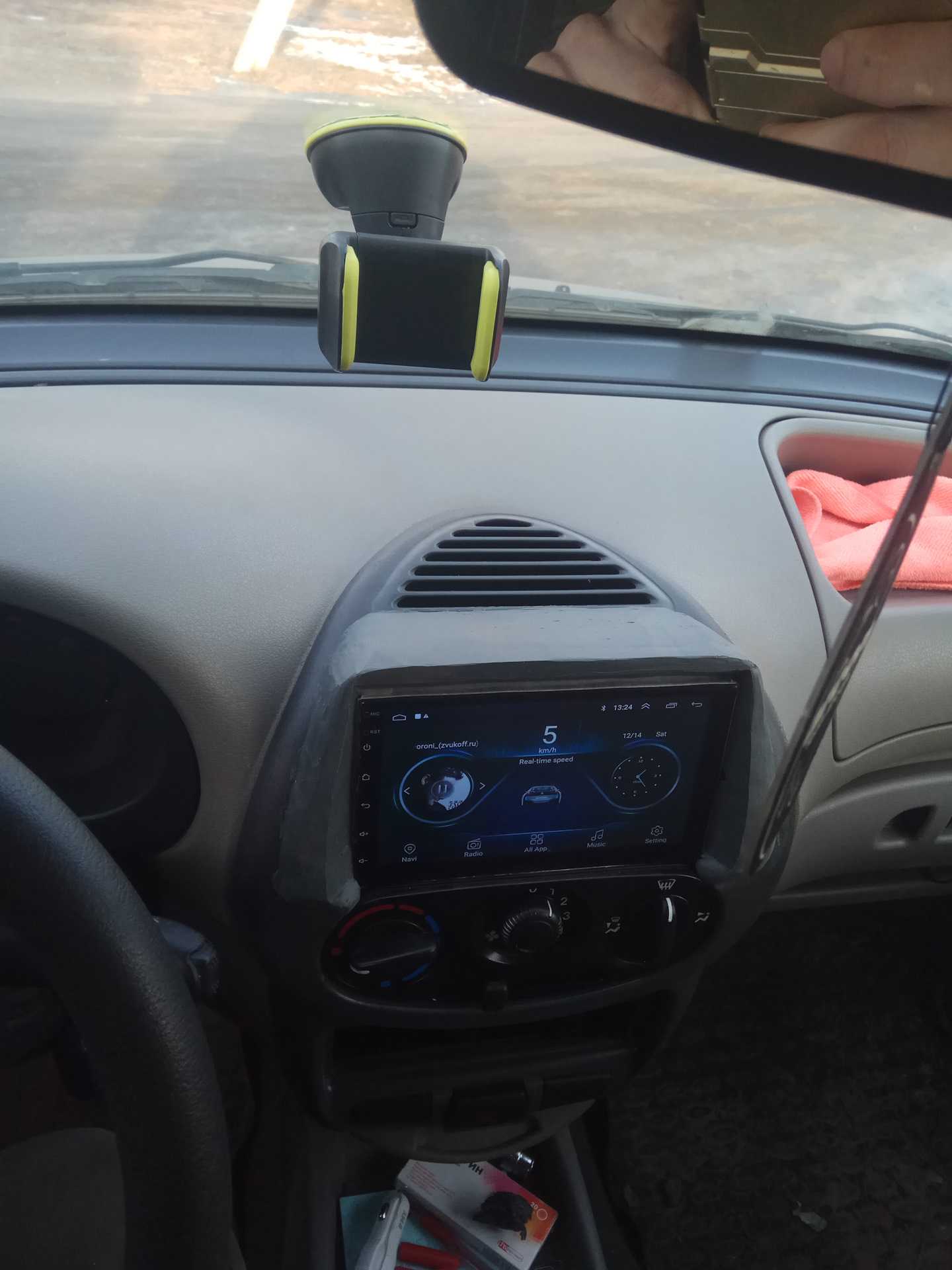

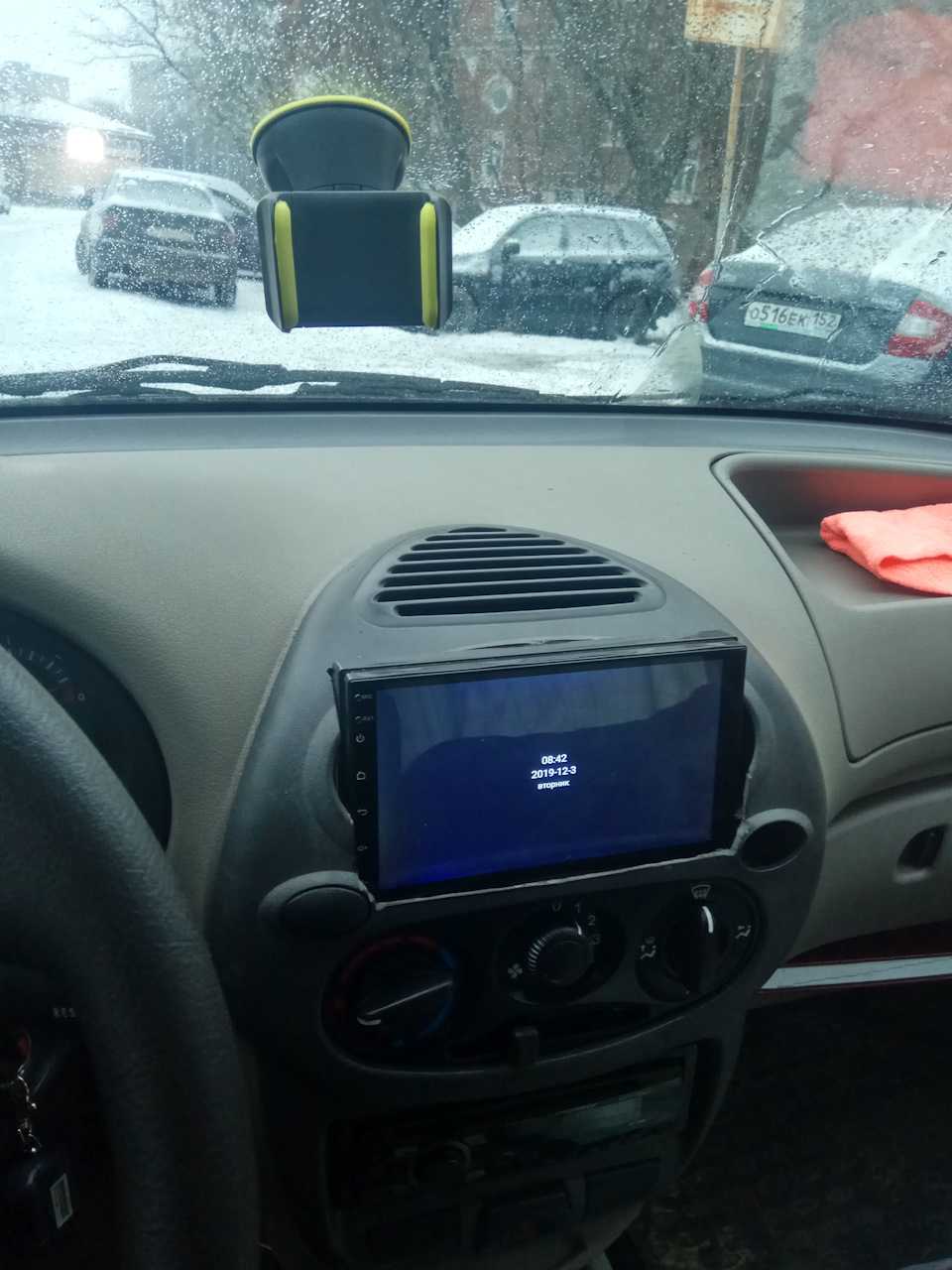

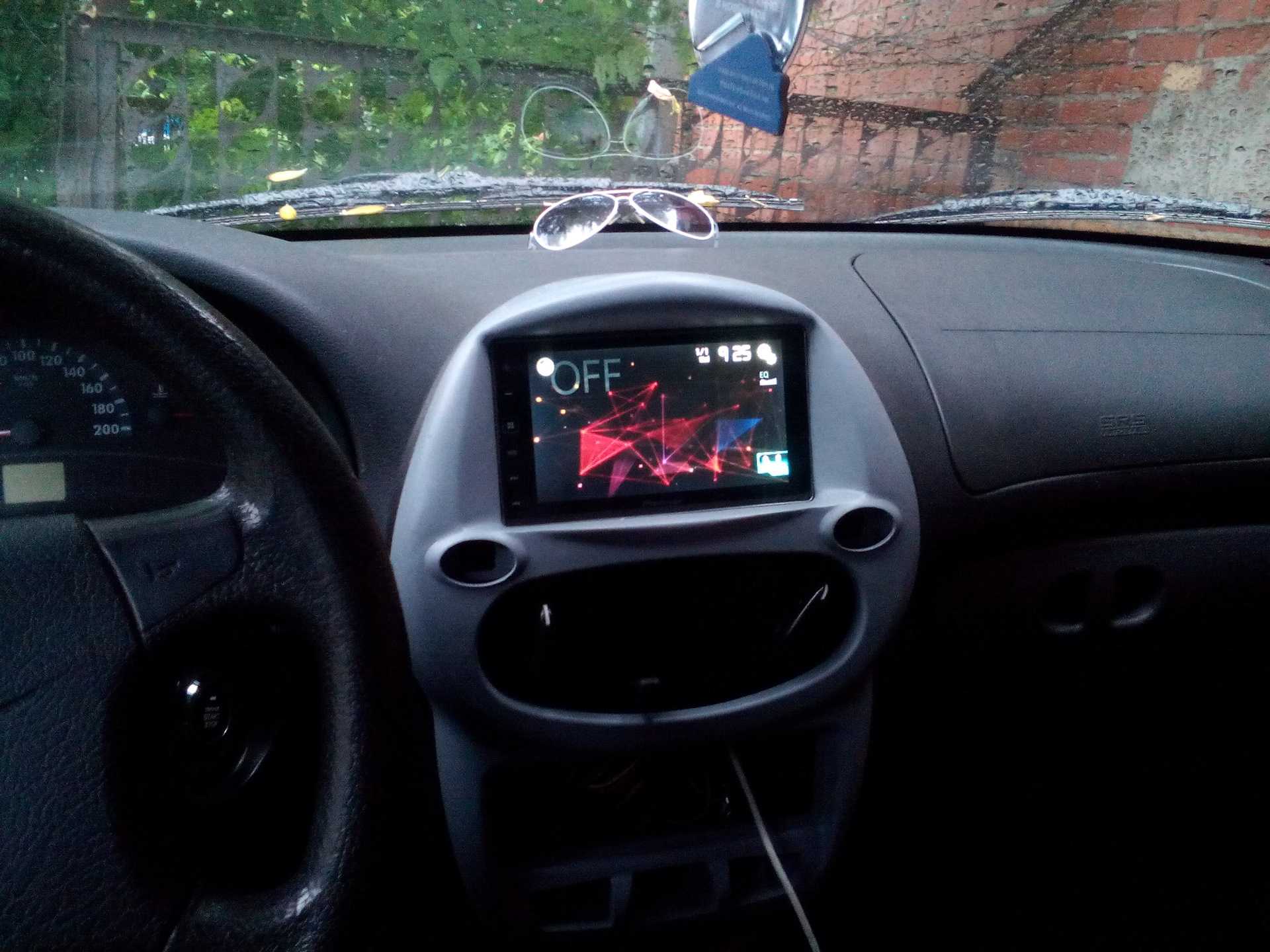

Лада Калина Хэтчбек Морковка › Бортжурнал › 11. Установка 2din магнитолы (часть 1)

Про динамики в переднюю дверь писал, про антенну писал, а вот что-то про магнитолу не написал, да и фоток мало сделал (наверное потому что не до конца сделал еще), так что прошу не пинать — придется все описывать на словах.

После покупки машины и первого набора пиштяков, стал присматривать магнитолы. Курс доллара неутешительно поднимал цены на магнитолы. Нашел самую дешевую (ибо с деньгами был напряг) в DNS и купил. Звать ее Supra STM-70

и обошлась она мне в 5000 в деревянной валюте. Забегая наперед сразу скажу — лучше бы накинул еще 1000 деревянных и купил вторуюMYSTERY MDD-7100 , как на моем Эмике. Почему? Да потому что звук на Мистери значительно приятнее (пробовал менять местами), более глубокий, а на Супре вся звуковая гамма как-то смещена в высокие. Да, 13см динамики не умеют басить, но с этой Супрой они еще больше уходят в высокие, ну да ладно, купил так купил, будем ставить.

А начал я с того, что решил переделать питание магнитолы так, чтобы магнитола включалась только вместе с зажиганием. Почему-то в штатной проводке +12

иАСС идут напрямую на пред. Получается, что магнитола включена всегда, а это лишняя нагрузка на аккум, это лишние включения-выключения магнитолы. Мне проще заглушить машину идти по делам, не задумываясь — включена магнитола или нет. Резона включать магнитолу без ключа мне нет.

Для этого я взял синий провод (так заведено на автовазе, что синий провод — это +12

после ключа) с блока управления печкой и прикрутил к нему управляющий провод (АСС) от магнитолы.

Но вот незадача, перед тем как все скрутить, замотать изолентой и забыть, я решил все это проверить. Все работало пока… пока я не чиркнул этим самым АСС проводом по корпусу магнитолы! Пошел белый дым из магнитолы и я понял что я попал.

Расстроенный я сунул магнитолу под мышку и потопал домой (если честно, то без надежды) смотреть что сгорело. Как показал разбор девайса, мне повезло: всего навсего сгорела дорожка, соединяющая минусовой контакт разъема с корпусом. Запаял дорожку скрепкой и магнитола ожила.

Проводка подготовлена, но что делать с магнитолой? как ее там крепить? В комплекте с магнитолой шла корзина, но как ее там закрепить? Зацепить ее не за что, да и отверстие у нас не прямоугольное. В ближайшей студии по установке автозвука была приобретена переходная рамка, но уж больно тоненькая, да и по приходу домой выяснилось, что отверстие в ней значительно больше размеров моей магнитолы. Дальнейшие поиски в инете выдали неутешительные результат — либо резать свою 1дин рамку, либо использовать эту тонюсенькую.
