Схемы подключения магнитолы

Подключить автомагнитолу можно, используя несколько вариантов:

с использованием ISO-разъема;
объединяя провода с фишкой или без;
путем объединения проводов питания с винтовыми зажимами АКБ;
через выключатель зажигания или отдельную кнопку;
через сигналку.

Подключение магнитолы выполняется владельцем машины самостоятельно или в условиях специализированного центра. От корректности выполнения процедуры зависит работа не только мультимедийного центра, но и электрической системы автомашины.

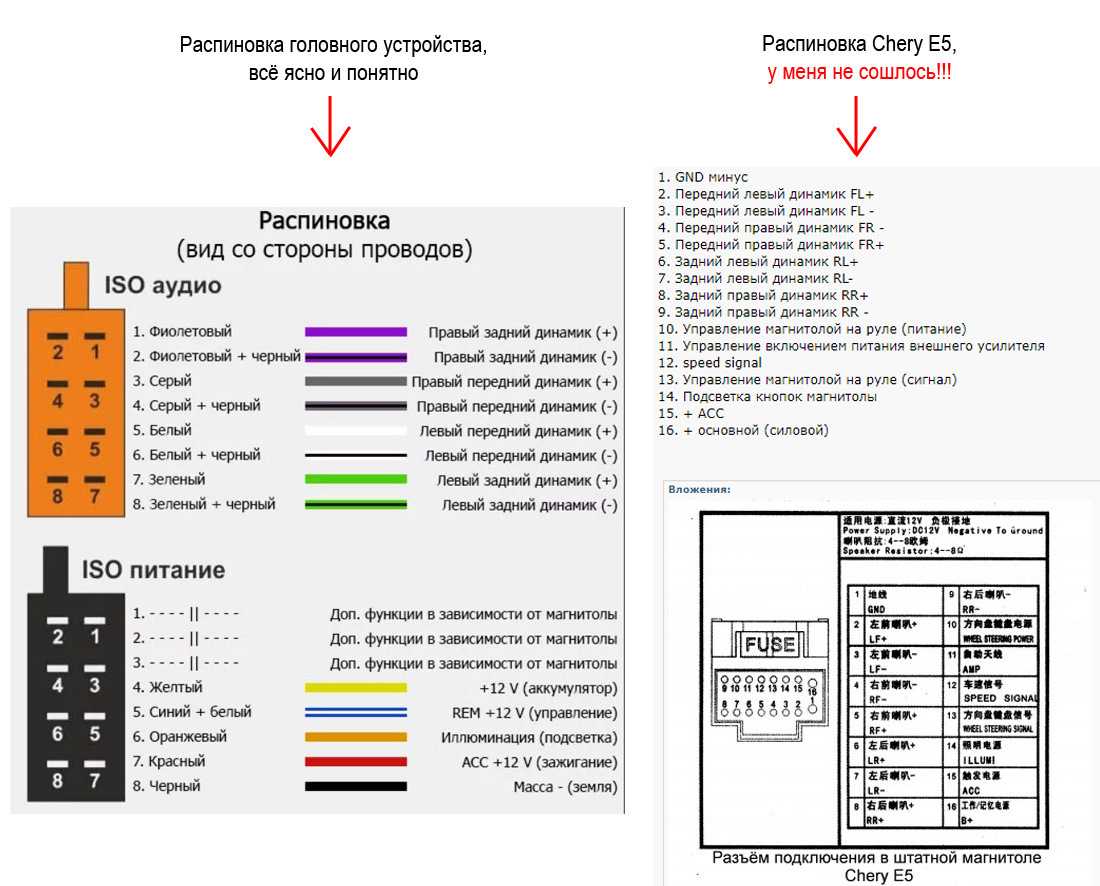

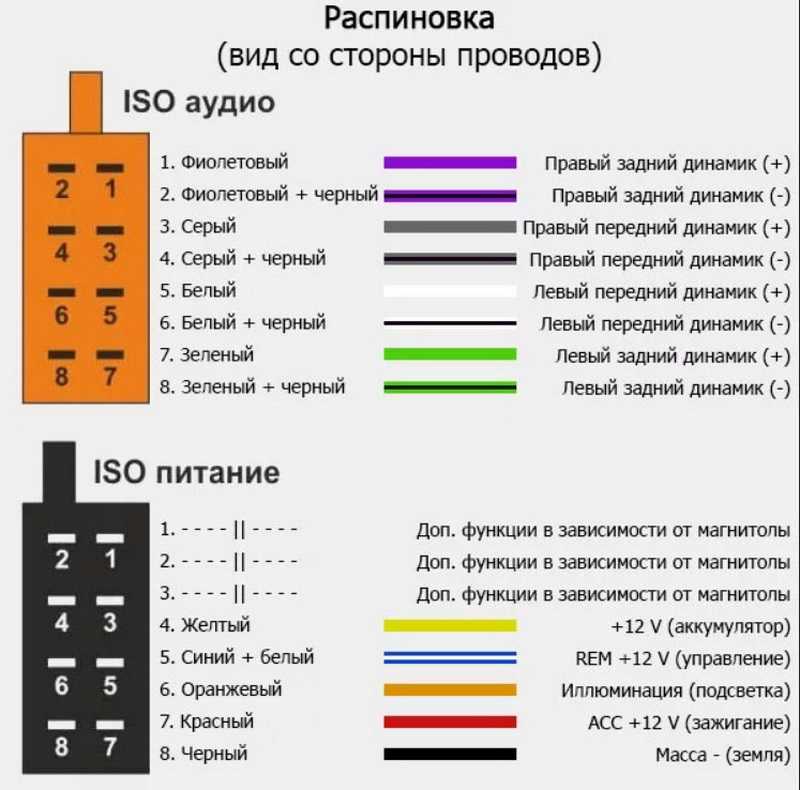

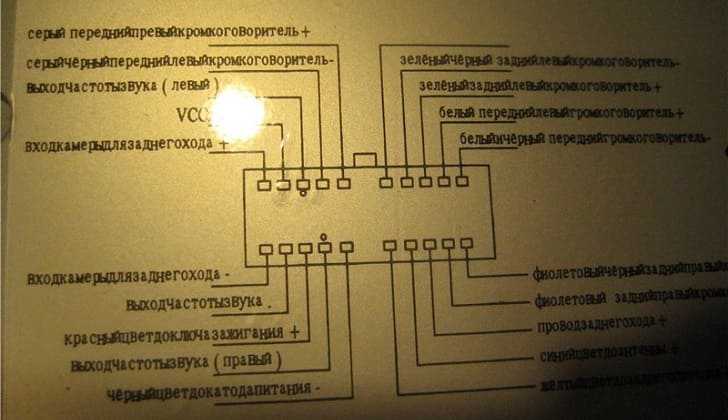

Схема подключения магнитолы, зачастую, располагается на верхней части корпуса оборудования. Такие схемы автомагнитол отображают маркировку проводки в соответствии с нормами:

алый – управление подачей питания;
белый в голубую полосочку – подача питания на усилитель антенны;
черный – электротехника;
ярко-желтый – подача питания на электротехнику и усилитель.

Чтобы надежно зафиксировать проводку, можно применить обычные кабельные стяжки.

Подключение с фишкой и без фишки

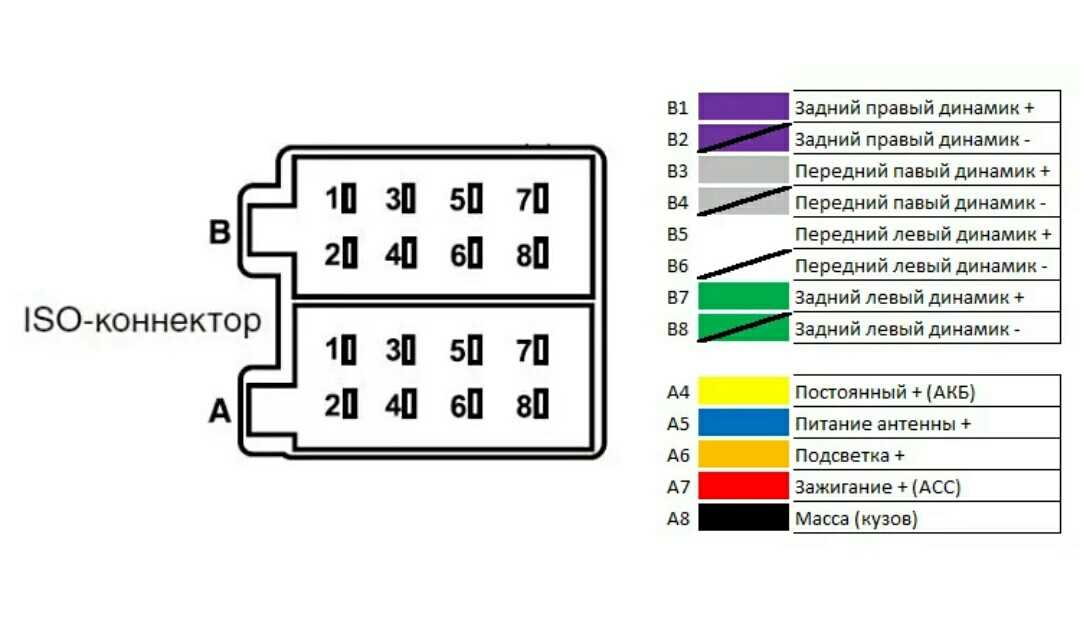

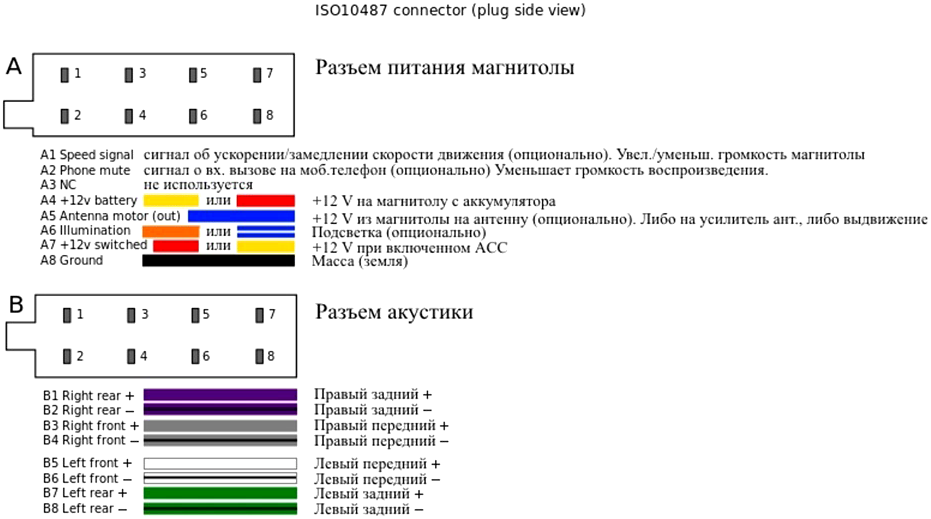

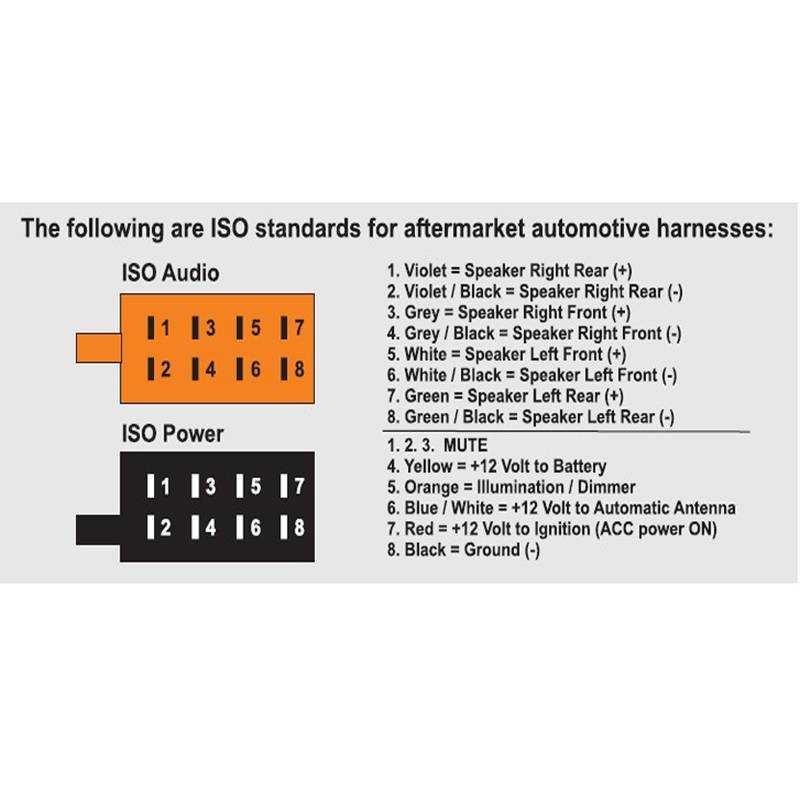

Такая установка автомагнитол возможна при наличии ISO-разъема, встроенного в нее. Если у магнитолы имеется фирменный электрический соединитель, то к нему придется купить дополнительно переходник, способный комплектоваться дополнительной фишкой или нет.

Если у фирменного электрического соединителя или магнитофона не имеется фишка, то кабель присоединяют при помощи спайки или скручивания проводки. Спайка является наиболее надежным способом в данном случае. Подключать следует, ориентируясь на приложенную таблицу. Если у магнитолы имеется встроенный парковочный экран, то он подключается к кнопке стояночного тормоза.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

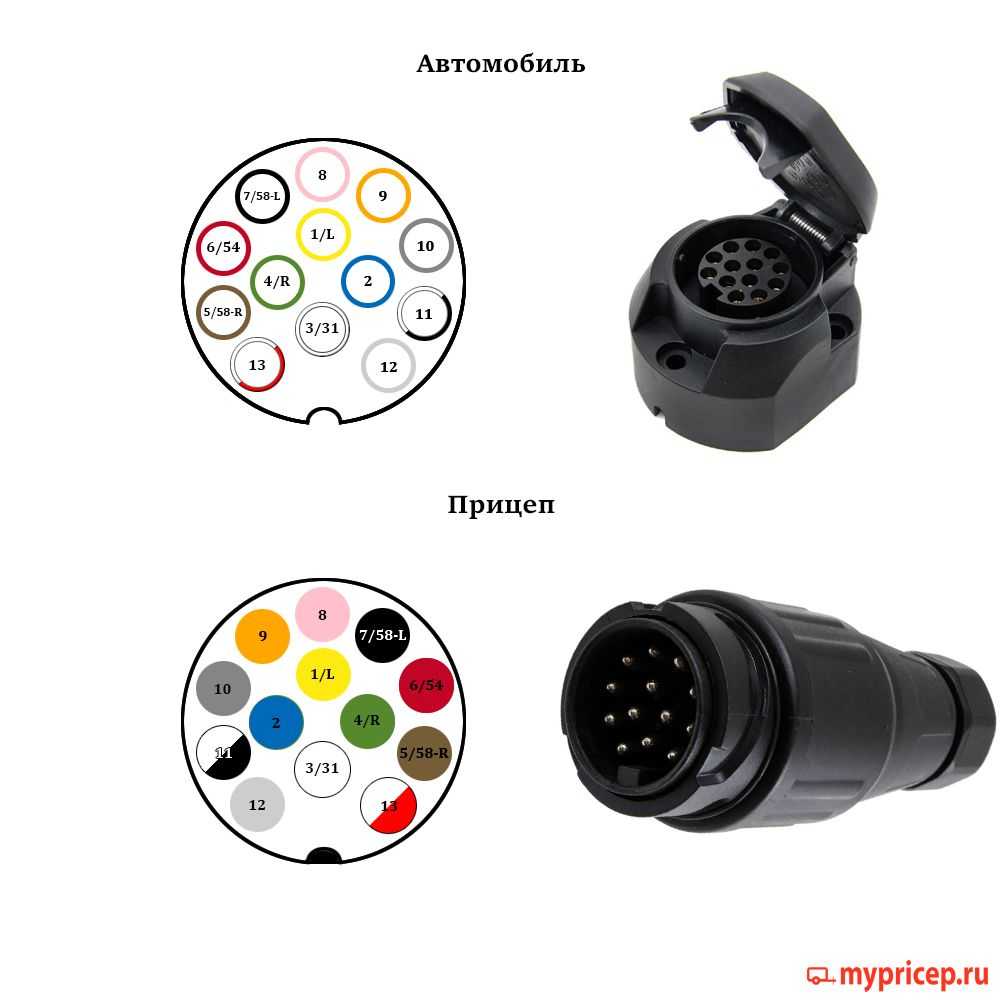

Распиновка 13-контактной розетки — Европа (ISO 11446)

№ контакта	Код	Цвет проводов	Сигнал	Сечение провода (мм²)
1	L	Желтый	Левый поворот	1.5
2		Голубой	Противотуманный фонарь	1.5
3	31	Белый	Земля (−) для 1–8 контакта	2.5
4	R	Зеленый	Правый поворот	1.5
5	58R	Коричневый	Габаритные огни и фонарь номерного знака с правой стороны	1.5
6	54	Красный	Стоп-сигналы	1.5
7	58L		Габаритные огни и фонарь номерного знака с левой стороны	1.5
8		Розовый	Лампы заднего хода, управляющий ток для блокировки импульсных тормозов при движении задним ходом.	1.5
9	30	Оранжевый	+ 12В постоянный	2.5
10	15	Серый	+ 12В через замок зажигания	2.5
11	31	Черно-белый	Земля (−) для 10 контакта	2.5
12		Светло серый	Резервный	1.5
13	31	Красно-белый	Земля (−) для 9 контакта	2.5

1. Контакты 3, 11 и 13 нельзя соединять в прицепе, чтобы избежать взаимодействия между типами цепей и перегрузки по току, если один из контактов заземления не работает.

2. Контакты 5 и 7 нельзя соединять в прицепе, чтобы избежать проблем в автомобилях с отдельными цепями для левой и правой стороны.

3. Ранее назначалось для обнаружения прицепа в ISO 11446:2002 (транспортное средство могло обнаружить, что он был соединен с прицепом, используя перемычку между контактом 12 и контактом 3 в вилке прицепа). Эта функция была удалена стандартом ISO 11446:2004, и контакт был перераспределен в зарезервированный. Штифт остается зарезервированным для будущего распределения в ISO 11446-1:2012.

Как исправить ошибки

Ошибки экспозиции, как недодержка или передержка, связанные с неправильной установкой чувствительности не равнозначны между собой. Если исправить недодержанный снимок можно, то сильно передержанный снимок можно только немного подкорректировать. Это связано с тем, что на очень светлом снимке много «пустых» пикселей. Такие места на снимке абсолютно прозрачны или, как говорят фотографы – «выбелены». Изменить яркость или контрастность «пустых» пикселей невозможно. Довести до нормального состояния передержанный снимок можно только методом многократного наложения слоёв в фоторедакторе. При этом нужные элементы берутся с других фотографий.

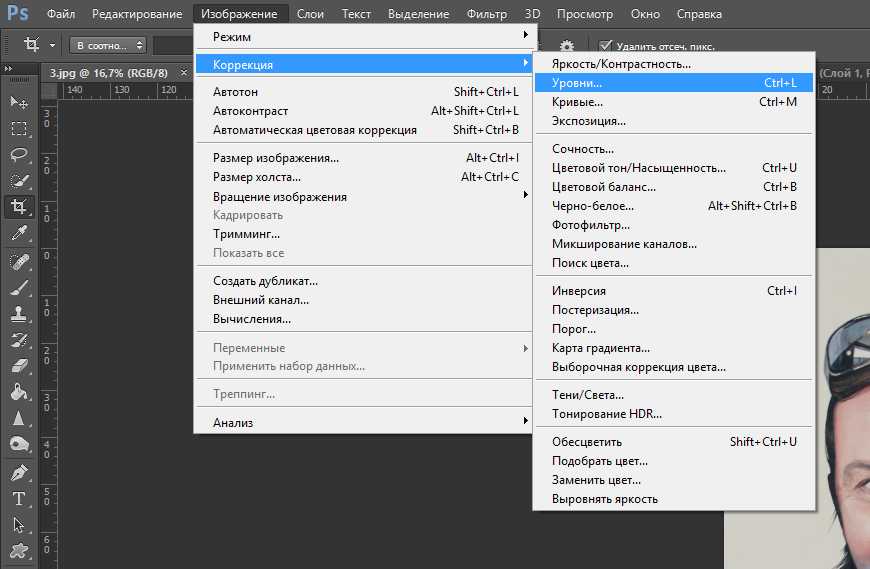

Недодержанный снимок исправить проще. Для этого в популярном редакторе Photoshop имеется много инструментов. Для увеличения яркости небольшого участка используется «Осветлитель» с панели инструментов. Для коррекции всего снимка применяются настройки «Яркость», «Контрастность», «Уровни», «Кривые» и «Тени/Света». Они открываются в верхней части окна фоторедактора через пункты «Изображение» и «Коррекция». Первые две регулировки самые простые. Для того чтобы работать с инструментом «Кривые» потребуется небольшой опыт. С помощью этих регулировок можно исправить практически любой недодержанный снимок.

Как сделать кабель для магнитолы из наушников своими руками?

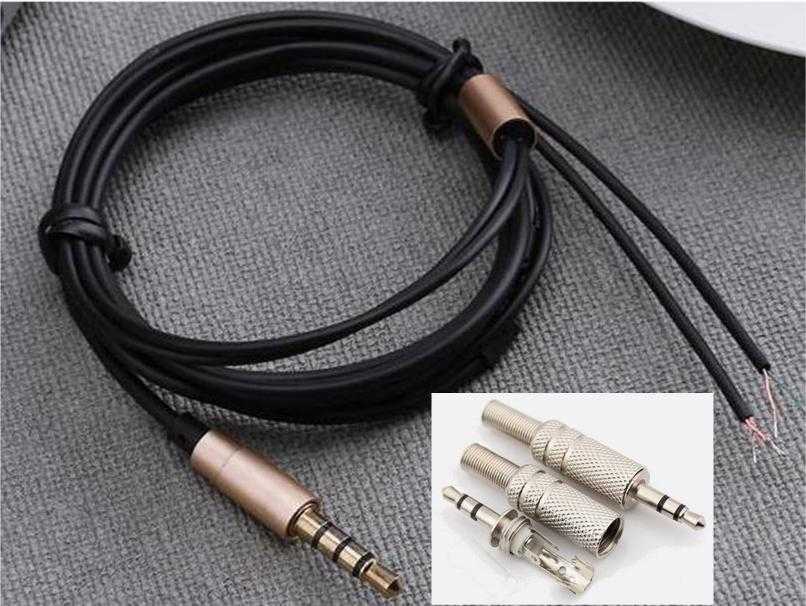

Проще всего сделать кабель для вспомогательного канала с негодными наушниками. Очевидно, что сам кабель должен быть ремонтопригодным. Чтобы проверить их пригодность, нужно проверить мультиметром целостность всех жил проводов и отсутствие короткого замыкания между ними.

Стереоразъем 3,5 мм необходимо приобрести в магазине радиотоваров. Для работы вам понадобятся:

паяльник до 40 Вт;
сварка;
канифоль;
пинцет;
бокорезы;
скотч и термоусадочная трубка.

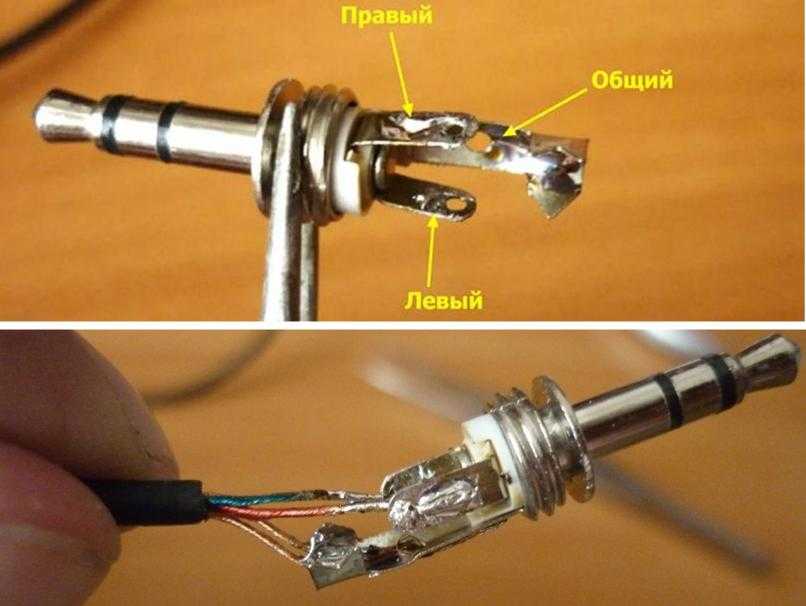

Перед сборкой обязательно наденьте корпус вилки на кабель. По одной жиле левого и правого каналов необходимо припаять к боковым контактам разъема, как показано на фото, а вторые жилы обоих каналов подключить к их общему контакту. После сборки кабеля его необходимо проверить мультиметром, как указано выше.

При отсутствии необходимого разъема можно соединить два кабеля от наушников вместе. В то же время сварка обеспечивает надежный контакт. Для уменьшения диаметра скрутки и повышения надежности изоляции жилы кабелей выполнены разной длины, что обеспечивает смешение соединений. Места сварки изолируют термоусадочной трубкой или изолентой. Не удлиняйте кабель слишком сильно, так как это может ухудшить качество звука. В обязательном порядке проверить готовое изделие мультиметром.

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

Как использовать вход внешнего сигнала AUX IN и CD IN.

У многих современных, да и не очень, звуковоспроизводящих устройств, вроде магнитол, музыкальных центров, CD/MP3-проигрывателей есть разъём подачи внешнего сигнала AUX IN. У древних кассетных магнитол он называется CD IN.

Зачем нужен этот разъём и как его можно использовать в практике начинающего радиолюбителя и быту обычного пользователя?

Стоит отметить, что область применения данного “чуда” довольно велика. Например, у Вас есть MP3-плеер и вы хотите послушать с него музыку, но не через наушники, а через мощные колонки. Для этого понадобится какой-нибудь музыкальный аппарат, например музыкальный центр или кассетный магнитофон. Главное, чтобы у него был разъём подключения внешнего сигнала AUX IN или CD IN.

Подключение устройств к разъёму AUX IN

Для подключения необходим переходник 3,5 мм джейк (штекер обычных наушников) и пара штекеров типа “тюльпан”, четырёхжильный акустический провод с внешней медной оплёткой. Можно использовать штекер и провод от неисправных наушников, главное, чтобы провод был исправен. Для этого необходимо “прозвонить” провод мультиметром.

У штекера контактная часть ближе всего прилегающая к пластмассовому основанию – общий провод. Если снять изоляцию с кончиков проводов, то мы увидим, что общий провод в обоих жилах провода имеет один и тот же цвет. Проводники правого и левого каналов имеют разный цвет (красный и зелёный), их необходимо припаять непосредственно к среднему выводу разъёма “тюльпан”. В итоге должно получиться так, что контакт общего провода штекера будет подключен к металлическим основаниям разъёмов “тюльпан”, а два оставшихся контакта 3,5 мм джейка – к соответствующим центральным выводам разъёмов “тюльпан”.

Должен получиться вот такой переходник.

Если самому паять лень, можно приобрести готовый переходник, как на фотке. Но подключать такой переходник к миниатюрным МР3 – плеерам не всегда удобно.

У всех музыкальных центров есть разъём AUX IN на задней, реже передней панели.

Это разъём для подачи внешнего звукового сигнала. К нему можно подключить через переходник любое устройство, например медиаплеер iPod Touch.

После подключения плеера через переходник необходимо включить режим AUX IN у прибора, через которое мы хотим послушать музыку. У цифровых приборов это, как правило, делается через меню, а у древних, например кассетных магнитол, необходимо выбрать режим с помощью переключателя (режим CD IN).

Перед тем как включать воспроизведение музыки с плеера следует уменьшить громкость на музыкальном центре или на том устройстве, которое используете. Это простое правило поможет в случае, если входной сигнал достаточно мощный и усилитель устройства не будет “орать” на полную катушку.

Таким образом, можно подключать любые устройства — MP3 плееры, ноутбуки и нетбуки, DVD – проигрыватели, кассетные плееры, телевизоры… к любым устройствам, в составе которых есть усилитель звуковой частоты – музыкальным центрам, переносным кассетным и CD/MP3 — проигрывателям, кассетным автомагнитолам (у многих есть разъём AUX IN).

Также связка МР3 плеер – переносная кассетная магнитола придаст новую жизнь кассетной магнитоле, ими редко пользуются в эпоху цифровой музыки.

Поскольку сайт ориентирован на начинающих радиолюбителей, поэтому много пояснений и фотографий. Знай и применяй!

Нравится

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Советы для безопасной работы

Для долгой и качественной работы аудиосистемы в автомобиле необходимо детально знать структуру проводки автомобиля и иметь базовые навыки работы с электроникой. Несколько советов:

установить фазировку перед подключением динамиков;
прокладывать провода, откручивать/закручивать болтики, работать с инструментом неспешно и аккуратно;
не допускать регибов проводов;
по завершении работ замерить утечку тока мультиметром

использовать провода в соответствии с маркировкой.

Если все-таки принято решение заниматься установкой самостоятельно, лучше перед этим посмотреть, как это делают другие. В сети множество ознакомительных роликов, где опытные автоэлектрики собственноручно показывают технологию.

Сегодня практически каждый водитель, находясь в движении, наслаждается любимой музыкой. Производители автомобильной электроники создают все условия для комфортной езды, а сотни специалистов находят новые способы сделать прослушивание музыки приятным и экономичным. Благодаря самостоятельной установке магнитолы можно узнать несколько больше о своем транспортном средстве и расширить спектр своих навыков.

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Защита от перенапряжения в самой магнитоле

Это самая распространенная причина того, почему выключается магнитола при добавлении громкости. Многие водители при обращении в автосервис слышат от специалистов, что на магнитоле установлена защита от перенапряжения, которая срабатывает при повышении мощности. Добавление звука на магнитоле приводит к увеличению мощности потребления энергии из АКБ, что может приводить к автоматическому отключению звука. Обойти эту защиту невозможно, т.к. в противном случае магнитола может полностью сгореть. Чтобы решить проблему защиты от перенапряжения, специалисты рекомендуют установить усилитель между магнитолой и динамиками (видео, как это сделать, смотрите здесь).

Установка в машину

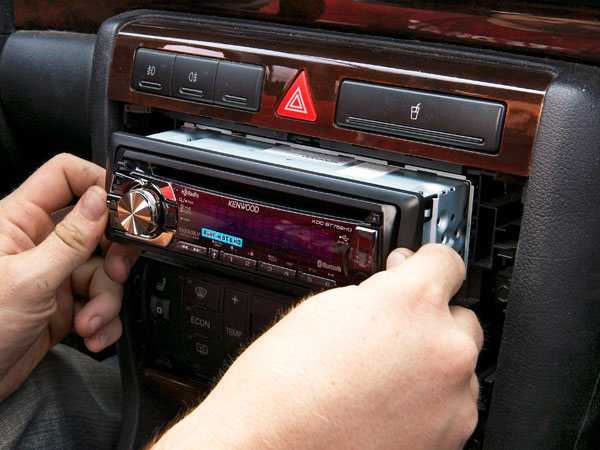

Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.

Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.

Подключение динамиков

Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.

Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.

Подключение антенны

После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.

Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.

Подключение антенны

Конечно, сейчас ассортимент музыки большой и некоторые люди просто не пользуются радио. Но есть автолюбители, которые любят послушать любимую радиостанцию в машине. Если в вашем автомобиле нет штатной антенны, то лучший вариант — купить активную антенну, так как установка пассивной антенны выйдет вам в копеечку. Установка активной антенны достаточно проста. Ее просто надо приклеить на лобовое стекло автомобиля. Также ее надо подключить к специальному проводу на выходе в магнитоле, обычно он белого цвета и имеет обозначение AMP или REM. Активная антенна имеет также кнопочку включения и отключения питания на усилитель. Это значит что не будет проблем с сигналами в городе и за городом.

FakeHeader

Comments 13

Я считаю, что реле в этой схеме лишнее, т.к. на красном проводе нет большой нагрузки.

это для особо переживающих, у которых несколько усилителей и хлипкие провода

Тогда релешка ставится перед усилителями как обычно, хотя у меня 3 усилителя всегда и без провлем сидели на одном ремоуте и вез всяких реле!

вот не пойму чего так мудрить, ну подключил провода к питанию, а провод который к зажиганию должен идти, кидаешь через выключатель на тот же постоянный плюс! нажал кнопоньку-поёт, отжал-не поёт. на зажигание плЮвать :)) себе так делал, когда выбесило то что акб садится :)) сейчас, на другой машине всё от ключа, привык. но на пятёрке так нельзя, у вас катушка зажигания постоянно будет работать

Ну эта магнитола на фотке да высасывает, но эти схемы то как должны помощь? он то жрет из желтого провода? Если красный подключен к замку там ток не течет, эти схемы просто дают возможность любой магнитоле работать после выключения зажигания.

А вообще какой-то вредный совет что-ли. ГУ в покое сколько ест, что за две недели полаккумулятора съедает? АКБ например 55 ач, значит съело 27.5, за две недели, то бишь 14 дней, значит в день по 2А. Почти 100 мА в час. У какого ГУ такой ток покоя, расскажите мне?

еще просадку на морозе у свинцовых аккумуляторов не учел, за 2 недели на морозе при -20, там будет уже 25-30ач. И древность аккумулятора.

Отключается при работе

Если магнитола отключается при использовании, причину нужно искать в следующих неисправностях:

Разъединение контактов в цепи питания. Подобное происходит при езде по неровным дорогам. Если резко перестала работать магнитола, нужно более надежно соединить провода питания. Нужно найти ближайшую к аудио устройству шпильку и зачистить ее. Часть провода с клеммой подходящего размера подключают к минусовому выводу магнитолы. Клемму набрасывают на шпильку и надежно закрепляют.
Неправильное закрепление аудио устройства на приборной панели. Если магнитола часто отключается, нужно проверить ее и на наличие этой неисправности.
Срабатывание таймера. Эта часть магнитолы помогает избежать разряда автомобильного аккумулятора при длительной работе аудио устройства. Автомагнитолу нужно перезагрузить, это поможет справиться с неполадкой, вызванной срабатыванием таймера.
