Выносной тахометр ваз 2105

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

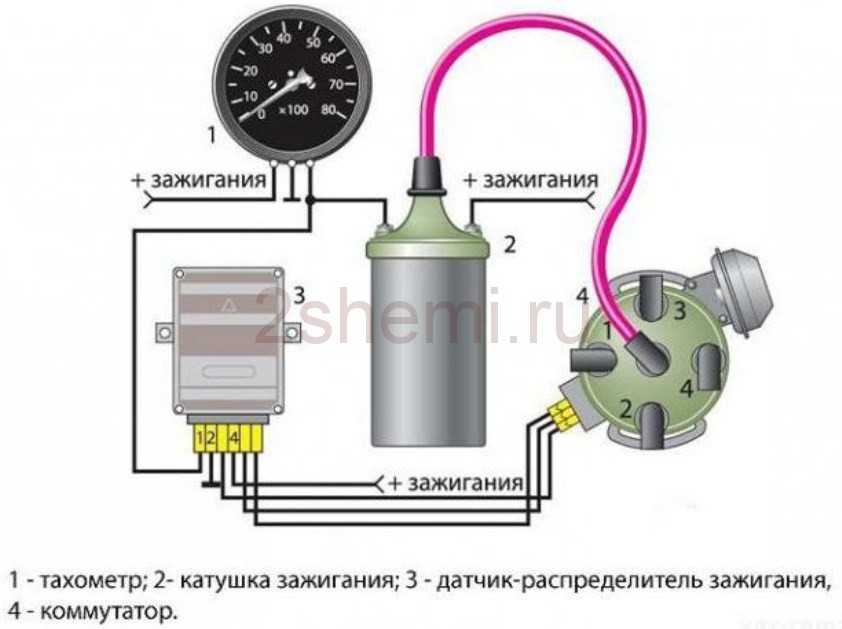

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Особенности установки

Как отмечалось выше, владельцам ВАЗ-2105 рекомендуется заменить панель приборов на ту, что монтировалась на 2107. Если делать это не хочется, то выбирается выносной вариант. Закрепляют его либо на кронштейне, поставляемом в комплекте или в специальной рамке-кармашке – те продаются отдельно. Для 2105-й модели отлично подходит тахометр, предназначенный для ВАЗ-2106. Чтобы подключить его, придется отрезать разъем с контактами, так как втыкать его в «пятерке» некуда. Дальнейшее коммутирование производится путем наращивания проводов и соединения их клеммными планками (продаются в магазинах электротоваров).

Здесь важно учитывать следующее:

один кабель (он обозначен коричневым цветом изоляции) крепится на плюсе катушки зажигания;
черно-белый идет на массу;
оранжевый (иногда желтый) соединяется с плюсом батареи.

Электронный тахометр ставится таким же образом.

Лада 2105 «Лентяйка». › Бортжурнал › Тахометр на ВАЗ 2105!

Начнем рассказ как инструкцию по установке внешнего тахометра на ВАЗ 2105.

Короче, приобрел выносной тахометр на «Ebay». Бесплатная доставка в Россию. Идет порядка месяца. Вот вам ссылка, выбирайте любой!

Взял самый простейший, небольшой и менее выделяющийся, без лампочек и прочего ‘гоночного’ стаффа. Обошелся чуть менее 400 руб. Ждал месяц — пришло аккуратно запакованным.

Короче, как я ставил его: 1) визуально выбираем место установки — я закрепил слева от руля на панели, 2) отключаем аккумулятор для безопасности, 3) снимаем с торпеды так называемую «стрелу» — элемент панели с решеткой по центру, крепящий воздуховоды обдува лобового стекла, 3 самореза, два по бокам, один в центре, на решетке, 4) удлиннил провода прибора, силовые на метр где-то, подсветку на полметра — отрежем потом лишнее, 5) кладем прибор на панель и протягиваем провода за воздуховоды лобового стекла, под «стрелу», силовые — вниз, к педалям, провода подсветки — вправо к прикуривателю, 6) снимаем центральную пепельницу в сборе, два самореза по бокам, 7) достаем от прикуривателя желтый провод — это провод его подсветки — подключаемся к нему проводом подсветки тахометра,

Теперь наш тахометр включается после поворота ключа в замке зажигания, и подсветка включается при включении габаритов. Для постоянной подсветки подключить провод подсветки вместе с красным проводом к клемме катушки «Б». Тогда она сработает при повороте ключа зажигания.

На первой и второй фотке видно место протяжки проводов под капот. На третьей видно подключение проводов к катушке. На четвертой и пятой вид тахометра на панели.

виды, способы подключения и достоинства приборов

Кто из владельцев не желал бы установить тахометр на ВАЗ 2105? Только те, у кого он уже есть. Базовая комплектация не предполагает его присутствие на панели приборов. Что очень обидно. Но если установлена торпеда и щиток от ВАЗ 2107, то там уже он есть. Полезную работу устройства оценили профессионалы и любители

Многие не представляют вождение без такого важного прибора

Что делает тахометр?

Его работа основывается на считывании оборотов коленвала. Это необходимо во многих жизненных ситуациях. Бывалые автовладельцы могут утверждать, что на ВАЗ 2105 он ни к чему. Это в корне неверно. Достаточно представить себе ситуацию, когда неслышно работы двигателя из-за шума на улице или громкой музыки в салоне. Можно ехать, ориентируясь на спидометр, а если машина, например, сильно перегружена или имеет прицеп?

Если выражаться кратко, то можно составить список функций тахометра.

Определение оптимального момента для переключения скоростей.
Обнаружение плавающих оборотов.
Определение скачков и максимального крутящего момента.
Регулировка холостого хода.
Помощь новичкам в освоении автомобиля.
Удобство использования в шумной обстановке.
Ранее обнаружение неполадок в работе двигателя или электрических цепей.
Уменьшение износа двигателя и экономия топлива, благодаря своевременному переключению передач.

Виды

Разновидностей тахометров очень много. В чем различия между ними?

Установка.
Тип тахометра.
Различия между карбюраторной и инжекторной системой.
Способ подключения.
Принцип работы.

ВАЗ 2105

Установка

По этому параметру существует 3 основных варианта:

бесконтактные;
штатные;
выносные.

Установка штатных приборов осуществляется в панель. Речь идет о щитке с ВАЗ 2107. Выносные же могут располагаться где угодно. В комплекте с ними идет специальная ножка для закрепления. Можно использовать и клейкую ленту, и двусторонний скотч. Одним словом, все зависит от полета фантазии. Бесконтактные тахометры не требуют подключения, а значит, установка для них вовсе не обязательна. Следует учитывать тот факт, что такие приборы не рассчитаны на постоянный мониторинг оборотов. Они лучше подходят для проверки, настройки двигателя и основного тахометра.

Типы

По типу все тахометры делятся на:

цифровые;
электронные;
аналоговые;
механические.

Механический тахометр — это большая редкость. Это самые первые приборы, которые ставились на автомобили. Его применение не имеет на сегодняшний день никаких оснований, кроме приверженности ретростилю. Аналоговые тахометры – основной тип, который встречается на ВАЗ 2105. Имеет вид циферблата и стрелки, реже, вертикальную или горизонтальную шкалу. Именно такие приборы установлены в панели 2107, но они могут быть и выносными.

И последний тип – самый современный. Это цифровой тахометр. Он имеет много общего с электронным, но дисплей здесь лучше. Способен отображать одновременно несколько различных измерений и иметь приятное оформление. Это самый дорогой тип.

Инжектор и карбюратор

Многие автовладельцы уже давно перешли на использование инжектора, вместо карбюратора. Тахометр инжектора и карбюратора имеет небольшое отличие. Но работать правильно, без вмешательства в конструкцию, он не будет

На это нужно обратить внимание

Способ подключения

Прибор подбирается под определенный тип двигателя. Подключение осуществляется строго по инструкции тахометра. Цвета и назначение проводов могут сильно отличаться.

Наиболее часто встречается подключение на 3 провода:

«+» к «+»;
«–» к «–» или «массе»;
«сигнал» на зажигание.

Такое подключение используется при замене тахометра на панели от ВАЗ 2107.

Второй подключение чаще используется на выносных приборах. Имеет такой вид:

«+» к «+», на клемму с обозначением «Б+»;
«–» к «–» или «массе»;
«сигнал» на катушку (контакт «К»).

Существуют всевозможные варианты, которые позволяют использовать устройство в своих целях. Например, от подключения зависит, когда и как будет включаться прибор. Выбор зависит от познаний владельца в электрических схемах автомобиля и полета его фантазии.

Примечание

На коробке каждого тахометра указывается количество цилиндров двигателя. Соответственно, оно должно совпадать с их числом в автомобиле. Иначе точности в показаниях не будет.

Среди выносных приборов, которые предлагает рынок, большое количество низкокачественного продукта. Погрешность их работы может быть огромной. Лучше останавливать свой выбор на известных производителях.

https://youtube.com/watch?v=jfIlfopkod0

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

1. Штатный прибор на пятерке

2. Аналоговое устройство для авто

3. Выносные автомобильные приборы

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

отсутствие реакции стрелки на изменение количества оборотов двигателя;
хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

Разобрать распределитель зажигания.
Проверить состояние контактов прерывателя.
Зачистить контакты.
Произвести регулировку зазоров между контактами.
Проверить исправность конденсатора, установленного в прерывателе.
Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Выбор микроконтроллера

Для работы идеально подойдет микроконтроллер AtMega128. Он, конечно, приелся уже многим, но именно на нем радиолюбители делают разнообразные конструкции. Стоимость у микросхемы небольшая, что позволяет сократить расходы на элементную базу. Вот только один минус – число входов и выходов ограничено, поэтому очень сложные устройства сделать на микросхеме не получится.

Для управления ЖК-дисплеем потребуется использовать усилительный каскад. Изготовить его можно как на сборке Дарлингтона, так и на полевых транзисторах. Чтобы обезопасить вход микроконтроллера, необходимо установить делитель напряжения. Желательно перед началом сборки устройства изучить все даташиты на используемые элементы, чтобы уменьшить погрешность прибора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Полезное: Схема подключения стартера ВАЗ

Установка тахометра на ваз 2105i — Лада 2105, 1.6 л., 2010 года на DRIVE2

дело было вечером делать было нечего. После покупки тахометра руки чесались его подключить как не когда. Что б такая вещь и лежала без дела на полке?! К тому же были некоторые мифические сомнения по поводу подойдёт не подойдёт. С чего начать. Естественно начинать нужно с прочтения мануала. (в моём случае с разглядывания упаковки=))

полный набор

И так открываем коробку, вытаскиваем ещё коробку, достаём заветный пакетик, вытаскиваем бумажку и что же мы видим? А видим мы то что не стоило пропускать уроки английского в школе. Не одной русской буквы.

инструкция

филькина грамота

Но стоит отметить впрочем и отсутствие китайских иероглифов, что само по себе не может не радовать. В принципе если сильно постараться вспомнить чему учили в школе то интуитивно можно догадаться что зелёный это сигнал с ECU(ЕБУ) чёрный на массу ЕБУ, красный на + замка зажигания оранжевый это подсветка. Всё элементарно просто. хотя там много всего написано всякие NOTE, Warning, DO NOT START ENGINE и другие пугающие надписи латинскими буквами но главное всё же это 4 провода)) В магазине мне дали визитку сервиса по установке можно конечно было и к ним обратиться но на дворе кризис и к ним ехать у меня желания не возникло. но а дальше всё пошло как по маслу подключаем каждый провод если с 3 всё боле менее понятно то с четвёртым а именно с зелёным ошибаться не стоит. На нём кст есть наклейка красного цвета и о чудо на ней по РУССКИ написано не подключать на + не подключать на +катушки и т.д. открываем схему ваз 2107i и смотрим откуда приходит импульсный сигнал на тахометр. рядом с ЭБУ есть фишка (круглые отверстия 3х3)

3х3

находим её и видим что провод «коричнево-красный» приходит и не куда не уходит. Как сказал мне друг что такой провод на всём автопроме отечественном подключай смело и будет тебе счастье… Так и было сделано. После подключения стал вопрос куда его поставить, естественно его следует ставить в щиток приборов. О чудо там два не мало важных датчика куда их деть? Пока не куда. Посидев подумав отключать мне тахометр не захотелось в место этого я поставил его как у многих посреди торпеды

Выглядит не важно, я бы сказал по детски, а с обратной стороны вообще как домашние часы. поэтому поставил его как можно временно, пока не найду три датчика шестых и тогда уже запихаю его в щиток…

временный инстал

тизер или первая примерка))

www.drive2.ru

Тахометр на ВАЗ шестой модели: в помощь начинающим автомобилистам

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

Отключите проводку, питающую прибор.
Поверните ключ в замке зажигания.
Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Извините, в настоящее время нет доступных опросов.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

Виды

Разновидностей тахометров очень много. В чем различия между ними?

Установка.
Тип тахометра.
Различия между карбюраторной и инжекторной системой.
Способ подключения.
Принцип работы.

ВАЗ 2105

Установка

По этому параметру существует 3 основных варианта:

бесконтактные;
штатные;
выносные.

Типы

По типу все тахометры делятся на:

цифровые;
электронные;
аналоговые;
механические.

Инжектор и карбюратор

На это нужно обратить внимание

Способ подключения

Наиболее часто встречается подключение на 3 провода:

«+» к «+»;
«–» к «–» или «массе»;
«сигнал» на зажигание.

Такое подключение используется при замене тахометра на панели от ВАЗ 2107.

Второй подключение чаще используется на выносных приборах. Имеет такой вид:

«+» к «+», на клемму с обозначением «Б+»;
«–» к «–» или «массе»;
«сигнал» на катушку (контакт «К»).

Почему

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.

Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить.

Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя.

Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.

Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры.

Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок.

Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам.

Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

https://youtube.com/watch?v=%250Ahttps%3A

Немаловажные нюансы

Обратите внимание, 2105-я модель выпускалась с карбюраторными двигателями, а значит, вы не сможете установить тахометр, предназначенный для инжектора. Если вы не понимаете, как осуществить подключение конкретного прибора, внимательно прочтите инструкцию к нему. В ней есть все необходимые сведения

И еще один момент – на упаковке любого тахометра указывается граничное количество цилиндров мотора. Эту рекомендацию надо соблюдать обязательно, иначе вы не сможете получать объективную информацию

В ней есть все необходимые сведения. И еще один момент – на упаковке любого тахометра указывается граничное количество цилиндров мотора. Эту рекомендацию надо соблюдать обязательно, иначе вы не сможете получать объективную информацию

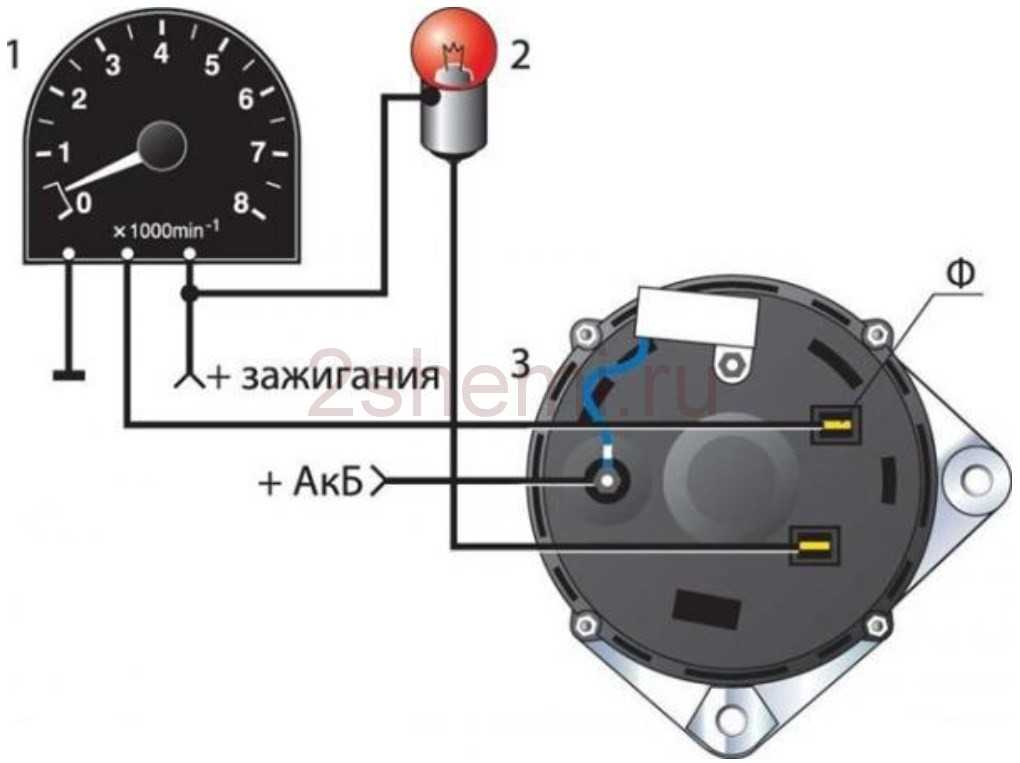

Если вы не понимаете, как осуществить подключение конкретного прибора, внимательно прочтите инструкцию к нему. В ней есть все необходимые сведения. И еще один момент – на упаковке любого тахометра указывается граничное количество цилиндров мотора. Эту рекомендацию надо соблюдать обязательно, иначе вы не сможете получать объективную информацию.

Довольно много выносных устройств имеет общий недостаток – низкую точность. По этой причине старайтесь избегать слишком дешевых предложений от малоизвестных производителей.

Источник

Добро пожаловать на VAZ.EE+ Extended Edition

С мая 2013 года наш портал расширил тематические разделы форума по обмену опытом: добавлены подфорумы Американцы, Корейцы, Немцы, Французы, Японцы, в связи с увеличением автопарков наших посетителей.

Помимо изменения стиля, наш Чат, Почта, Развлекательные и фото/видео разделы, Литература стали встроенными и не трубеют отдельной регистрации. Кроме этого, есть и другие полезные и приятные новшевства с которыми Вы все можете ознакомиться при посещении портала.

С вопросами и предложениями можете обращаться к администрации в специальном разделе форума или через форму обратной связи.
