Как правильно пользоваться подсосом

Для чего нужен подсос на карбюраторе

Конструкция карбюраторной системы питания дополняется дроссельной заслонкой, которая регулирует подачу воздуха в смесительную камеру. От её положения напрямую зависит количество воздушно-топливной смеси, подаваемой в цилиндры двигателя. Поэтому она конструктивно имеет прямую связь с педалью газа – при нажатии подаётся больше воздуха и топлива для активного сгорания и генерации мощности.

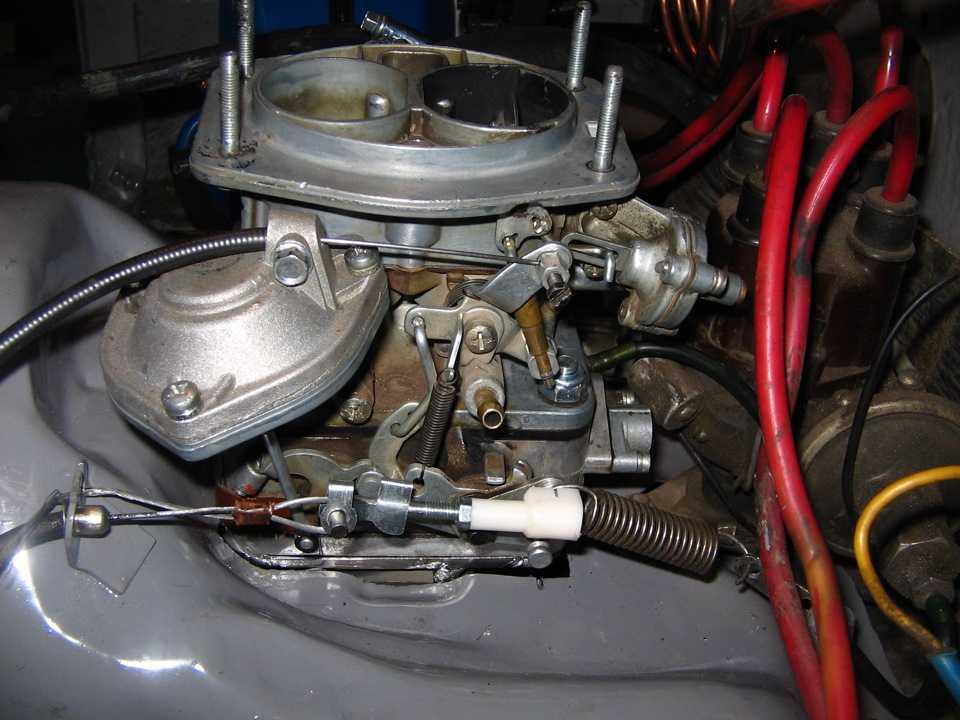

Некоторые карбюраторные автомобили оснащались рычагом управления заслонкой, выведенным на приборную панель водителя, который облегчал запуск автомобиля «вхолодную». В русскоязычном сообществе его прозвали подсосом. В целом, слово довольно хорошо отображает функциональную роль рычага. При вытягивании подсоса происходит прикрытие дроссельной заслонки и ограничивается поступление воздуха в смесительную камеру. Соответственно, среда в ней становится более разреженной, и бензин затягивается в большем объёме. В результате образуется обогащённая смесь с повышенным содержанием топлива, отлично подходящая для запуска двигателя.

После запуска и прогревания двигателя до достаточной температуры подсос возвращается в нормальное положение, и заслонка снова управляется прежним образом.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

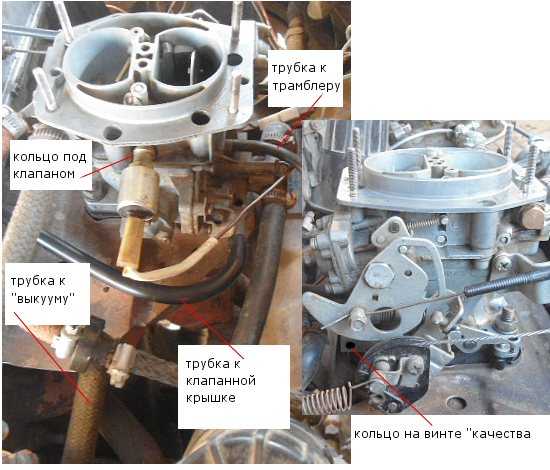

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Карбюратор двигателя внутреннего сгорания

Стандартный карбюратор имеет воздушный диффузор, который выполнен в виде сужающейся горловины карбюратора. Проходящий через это сужение воздух создает пониженное давление. Отверстие с малым диаметром, через которое подается бензин, специально размещается в этом месте. Давление окружающего воздуха вынуждает бензин из поплавковой камеры выходить в данное отверстие в воздушной горловине, затем топливо отправляется во впускной коллектор и после этого в рабочую область цилиндров.

Поскольку двигатель работает в широком диапазоне оборотов, ему необходима рабочая смесь различного состава, также зимой, при прогреве, холостых оборотах, в сфере средних оборотов и под высокой нагрузкой. Карбюраторы оснащаются различными системами, которые подсобляют ему выполнять свою работу во всевозможных условиях. Вдобавок к узлам, о которых будет написано ниже, есть некоторые составные части, в том числе соленоиды для остановки впрыска горючего и используемые в особых случаях гасители перепадов давления. Эти детали размещены по различным причинам и их демонтаж способен значительно повлиять на нормальное функционирование двигателя.

Выбор электропривода для обслуживания воздушного клапана и заслонки

Воздушный вентиляционный клапан – неотъемлемая составляющая вентиляционной системы, которая обеспечивает регулировку и контроль воздушных потоков, что позволяет всецело обслужить помещения (как офисные, так и промышленные) свежим воздухом и значительно повысить уровень пожаробезопасности.

Внешне воздушный клапан представляет собой устройство, имеющее металлический корпус. Внутри него находится специальная лопатка, которая закреплена на оси. Клапан всегда изготавливается под размеры воздуховода индивидуально.

Регулировка интенсивности и скорости воздушных потоков осуществляется при помощи ручного или автоматического электропривода. Таким образом, выбор подходящего электропривода позволяет решить целый ряд важных задач, которые отвечают за эффективность и безопасность работы всех системы вентиляции.

На что необходимо обращать внимание при выборе электропривода?

Для того чтобы выбрать подходящий привод для клапана конкретного вида, пользователь должен учитывать ряд факторов, а именно:

• Для начала нужно выяснить, каким именно образом подключен привод к рабочему клапану? Сделано это напрямую или с помощью рычажного приспособления. Если привод подключен напрямую, то в таком случае нужно учитывать размеры штока и исходные размеры устройства.
• Необходимо определиться с типом исполнительного механизма, какой он будет? Ручной, электрический, пневматический.
• Функциональный ориентир. Для каких функций приобретается клапан?

.

Секрет легкого запуска холодного двигателя заключается в двух компонентах: исправном автомобиле и правильных действиях автомобилиста. В данной статье мы рассмотрим как правильно запускать карбюраторный двигатель на «подсосе». Выше показано как делать не нужно :).

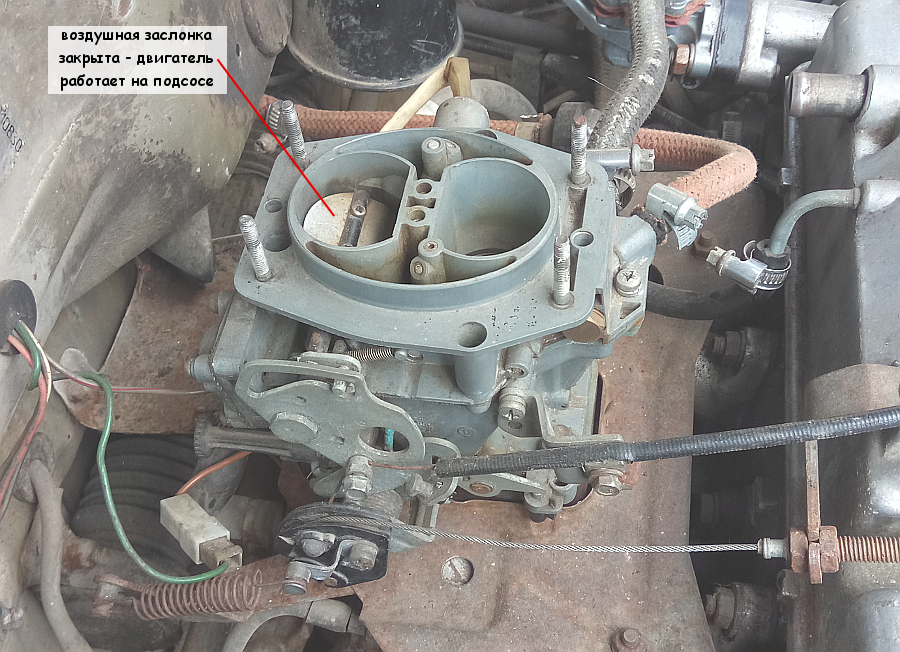

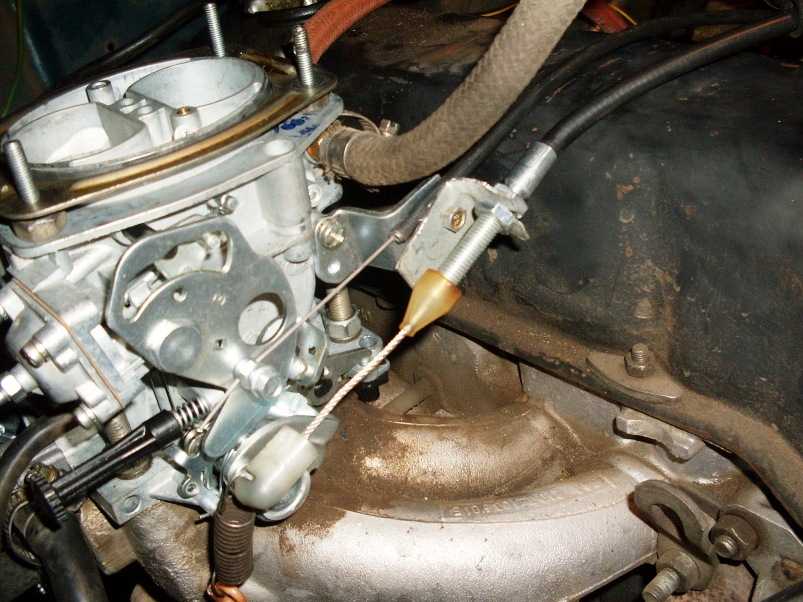

Для начала, чуть-чуть теории. Главным компонентом «подсоса» является воздушная заслонка. Расположена она в первой камере карбюратора и управляется тросиком из салона автомобиля. Функция ее заключается в управлении потоком воздуха, проходящего через карбюратор. Если эту заслонку закрыть (дернув рукоять тросика в салоне) и запустить двигатель, то в первой камере карбюратора создастся разряжение. За счет этого разряжения в камеру карбюратора начнет всасываться дополнительный бензин — отсюда и родилось название «Подсос». Дело в том, что холодному двигателю для запуска нужна богатая бензином топливная смесь. Ведь если двигатель будет холодным, бензин будет плохо испаряться, а значит содержание паров бензина в воздухе будет минимальным и смесь не воспламенится. Чтобы этого избежать инженеры придумали «подсос» («устройство холодного пуска» или «система холодного пуска») — принудительное обогащение топливной смеси, которое компенсирует недостаточную испаряемость топлива при низких температурах окружающей среды и, соответственно, холодного двигателя.

На этом с теорией все. Переходим к действиям!

Запуск холодного двигателя при минусовой температуре: инструкция

Ниже приведенный порядок действий подразумевает, что автомобиль и карбюратор находятся в технически исправном состоянии.

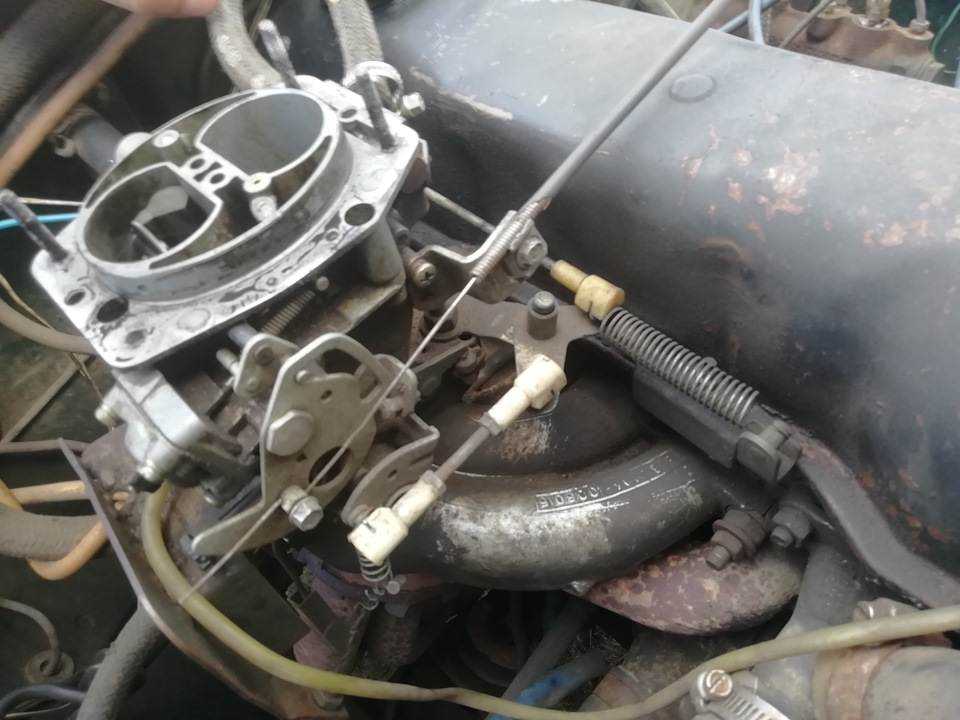

1. Вытягиваем рукоять тросика «подсоса» до упора.
2. Два раза нажимаем педаль газа и больше ее не трогаем!
3. Выжимаем педаль сцепления.
4. Поворачиваем ключ и вращаем двигатель стартером.

Если все исправно, то двигатель должен запуститься. В случае, если неисправно или не отрегулировано пусковое устройство карбюратора, возможны проблемы с запуском двигателя:

Возможные трудности

Двигатель запускается и тут же глохнет

В таком случае порядок действий будет следующим:

1. Вытягиваем рукоять тросика «подсоса» до упора.
2. Три раза нажимаем педаль газа и на последнем нажатии оставляем педаль газа зажатой на 1/3 хода.
3. Выжимаем педаль сцепления.
4. Поворачиваем ключ и вращаем двигатель стартером.
5. В случае, если двигатель снова заглох, повторяем действия с пункта 2 по пункт 4. Однако, с каждым повторным циклом добавляем 2 нажатия педали газа к пункту 2. Т.е., количество нажатий педали газа должно быть таким: 3, 5, 7, 9, 11, 13, 15. При достижении 15 нажатий педали газа, дальнейшее увеличение количества нажатий нецелесообразно.

Двигатель запускается, но начинает троить и падают обороты

Исправляем следующим образом:

1. При работающем двигателе на несколько миллиметров вдавливаем рукоять «подсоса» внутрь панели.

Двигатель не запускается

1. Вытягиваем рукоять тросика «подсоса» до упора.
2. Убираем рукоять тросика «подсоса» внутрь панели на несколько миллиметров.
3. Три раза нажимаем педаль газа и на последнем нажатии оставляем педаль газа зажатой на 1/3 хода.
4. Выжимаем педаль сцепления.
5. Поворачиваем ключ и вращаем двигатель стартером.
6. Если двигатель «не схватывает», убираем рукоять «подсоса» еще на несколько миллиметров и повторяем действия с пункта 3 по пункт 5.
7. В случае, если двигатель завелся и заглох, повторяем действия с пункта 2 по пункт 4. Однако, с каждым повторным циклом добавляем 2 нажатия педали газа к пункту 2. Т.е., количество нажатий педали газа должно быть таким: 3, 5, 7, 9, 11, 13, 15. При достижении 15 нажатий педали газа, дальнейшее увеличение количества нажатий нецелесообразно.

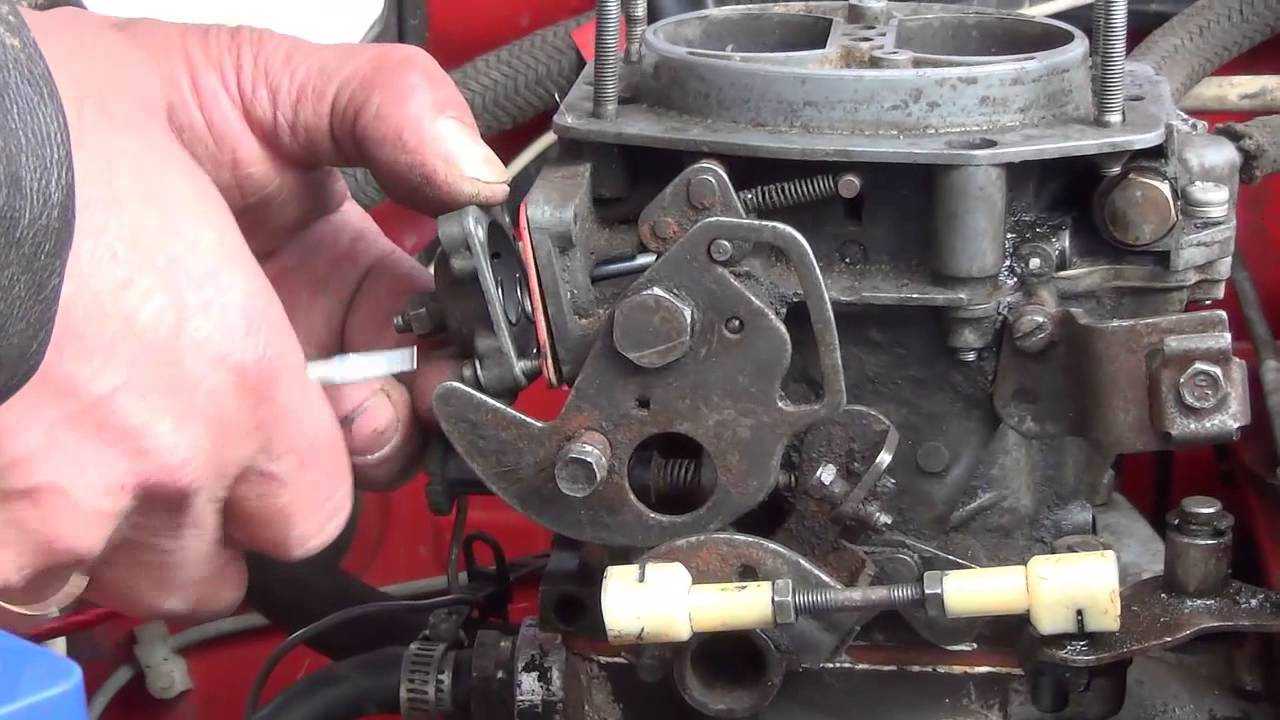

Инструкция по регулировке пускового устройства на карбюраторах Solex

находитсяздесь .

Если рекомендации описанные выше не помогли, то вероятно ваш автомобиль имеет технические неисправности не связанные с пусковым устройством карбюратора. В их числе могут быть:

1. Негерметичен игольчатый клапан или не отрегулирован уровень топлива в поплавковой камере карбюратора .
2. Проблемы с подачей топлива.
3. Сильный подсос воздуха.
4. Неисправность системы зажигания. В том числе: плохая искра или ее отсутствие, неисправные свечи зажигания, неисправные высоковольтные провода.
5. Неисправность двигателя: низкая компрессия, сбиты фазы газораспределительного механизма.
