Як працює регулятора тиску палива. ознаки несправності регулятора тиску палива

Как выбрать тахометр

Каждая модификация тахометров имеет свои достоинства и недостатки.

• Механические модели имеют большую погрешность в вычислениях (она составляет до 500 об/мин.), поэтому их практически не используют. Еще один недостаток – естественный износ шестеренок и троса. Замена таких элементов – всегда трудоемкий процесс. Так как трос сделан из витой проволоки, из-за разницы в скручивании показатель оборотов всегда будет отличаться от реального.
• Погрешность аналоговых моделей тоже находится в пределах 500 оборотов. Только по сравнению с предыдущим вариантом данное устройство работает более стабильно, и данные будут намного ближе к реальному показателю. Для работы прибора достаточно правильно подсоединить провода к электрической схеме. Такое устройство устанавливается на предназначенное для него место в приборной панели или в качестве отдельного датчика (например, на стойку лобового стекла, чтобы боковым зрением замечать изменение параметров).
• Самыми точными устройствами являются электронные модификации, так как они работают исключительно на электрических сигналах. Единственный недостаток такой модификации – в отображаемой информации на дисплее. Человеческий мозг всегда работает с образами. Когда водитель видит цифру, мозг должен обработать эту информацию и определить, соответствует ли она необходимому параметру, если нет, то насколько. Положение стрелки на градуированной шкале облегчает процесс, поэтому водителю легче воспринять стрелочный датчик и быстро среагировать на его изменение. Для этого большинство современных автомобилей оснащаются не цифровыми тахометрами, а модификациями с виртуальной шкалой со стрелкой.

Если в машине используется штатный тахометр, то в случае поломки необходимо покупать такой же. Очень редко устройство с одного автомобиля подходит к другому. Даже если прибор помещается в соответствующий посадочный разъем, он будет настроен на считывание показателя другого мотора, а в заводской комплектации эти опции могут отличаться. В случае установки прибора от другого автомобиля, его нужно будет подстраивать под показатели данного ДВС.

Намного проще с выносными моделями. Чаще всего их используют в тех авто, которые не оснащены подобными устройствами. Например, это старые автомобили, некоторые современные бюджетные или малолитражные модели. В комплекте с такими устройствами будет идти крепление для установки на торпедо.

Топливная система нива 21214 инжектор схема

Lada 4х4 (ВАЗ-21214) : Система питания двигателя

Система питания: 1 — впускная труба; 2 — топливная рампа; 3 — электрический разъем блока управления дроссельным узлом 4 -дроссельный узел; 5 — ресивер; 6 — регулятор давления топлива; 7 — клапан продувки адсорбера; 8 -топливный фильтр; 9 — вентиляционная трубка; 10 — наливная труба; 11 — гравитационный клапан; 12 — сепаратор; 13 — топливный модуль; 14 — топливный бак; 15 — адсорбер; 16 — форсунки

Топливо подается из бака, установленного в углублении пола под задним сиденьем. Бак прикреплен к кузову болтами и закрыт сверху металлической крышкой. Топливный бак состоит из двух стальных штампованных частей, сваренных между собой.

Наливная труба соединена с баком двумя бензостойкими резиновыми шлангами: толстый шланг служит для заливки топлива, тонкий -для отвода воздуха, вытесняемого из бака при его заправке топливом. Шланги закреплены хомутами.

В пробку заливной горловины встроены впускной и выпускной клапаны, предотвращающие деформацию бака при изменении давления внутри него.

Топливный модуль, включающий топливный насос и датчик указателя уровня топлива, установлен

в топливном баке. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе.

Для доступа к топливному модулю под подушкой заднего сиденья необходимо снять крышку отсека топливного бака.

Уровень топлива в баке определяется с помощью датчика указателя уровня топлива, закрепленного на топливном модуле.

Топливный насос — электрический, погружной, вихревого типа.

Насос включается с помощью реле по команде контроллера системы управления двигателем (при включенном зажигании). От топливного насоса по шлангам и трубопроводам топливо подается под давлением через топливный фильтр, расположенный под днищем автомобиля, к топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает его.

Насос создает в системе давление, превышающее рабочее давление в топливной рампе. Топливный фильтр тонкой очистки — неразборный, с бумажным фильтрующим элементом.

На корпус фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива. Топливная рампа представляет собой полую планку и служит для подачи топлива к форсункам.

Топливная рампа в оборе: 1 — регулятор давления топлива; 2 — форсунки; 3 — топливная рампа

Топливная рампа закреплена двумя винтами на впускной трубе.

На рампе находятся штуцер для контроля давления топлива и регулятор давления. Последний изменяет давление в топливной рампе в пределах от 3,0 до 3,2 бар (3,0— 3,2 кгс/см2) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускные каналы. Управляет работой форсунок контроллер.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

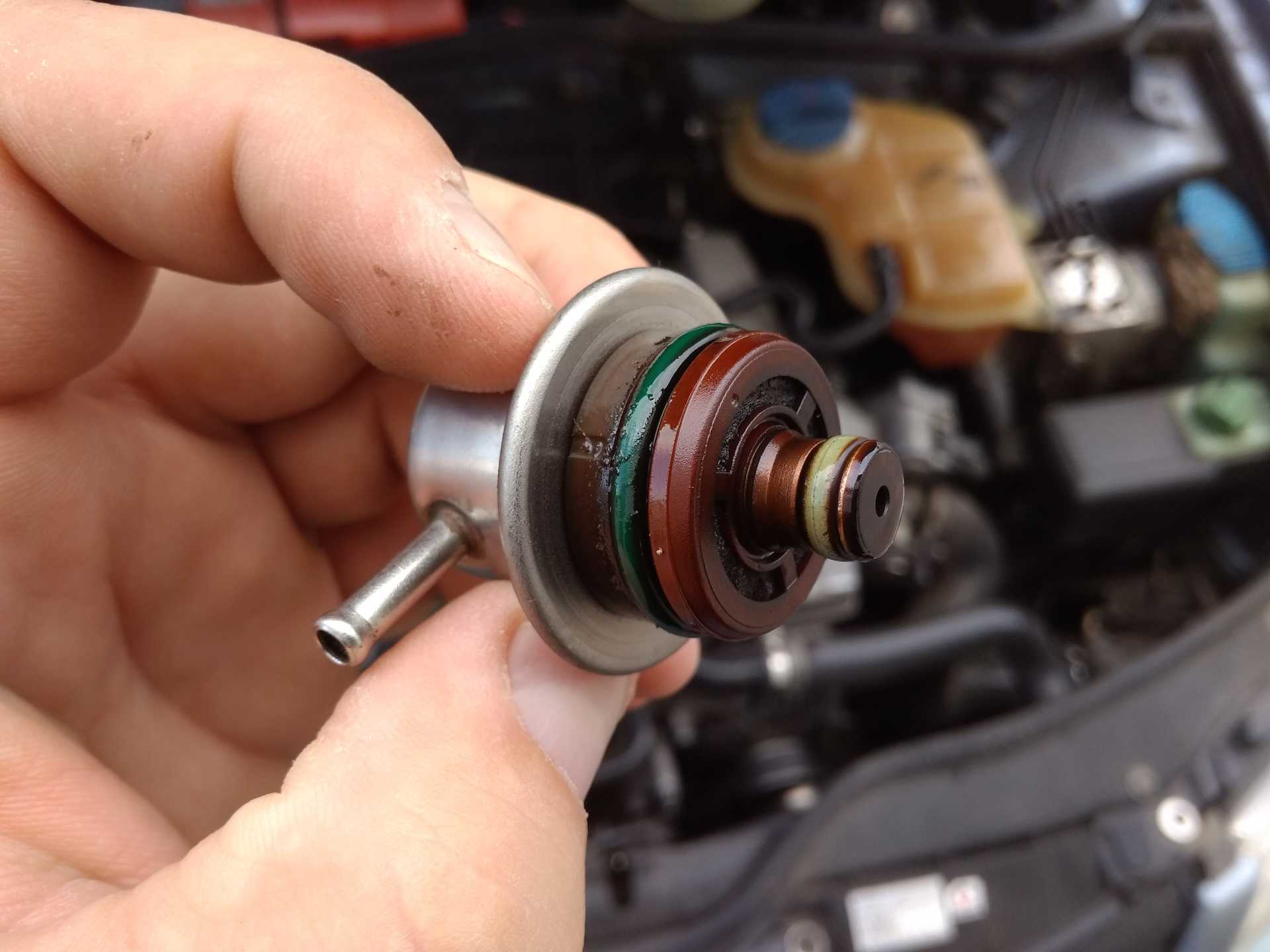

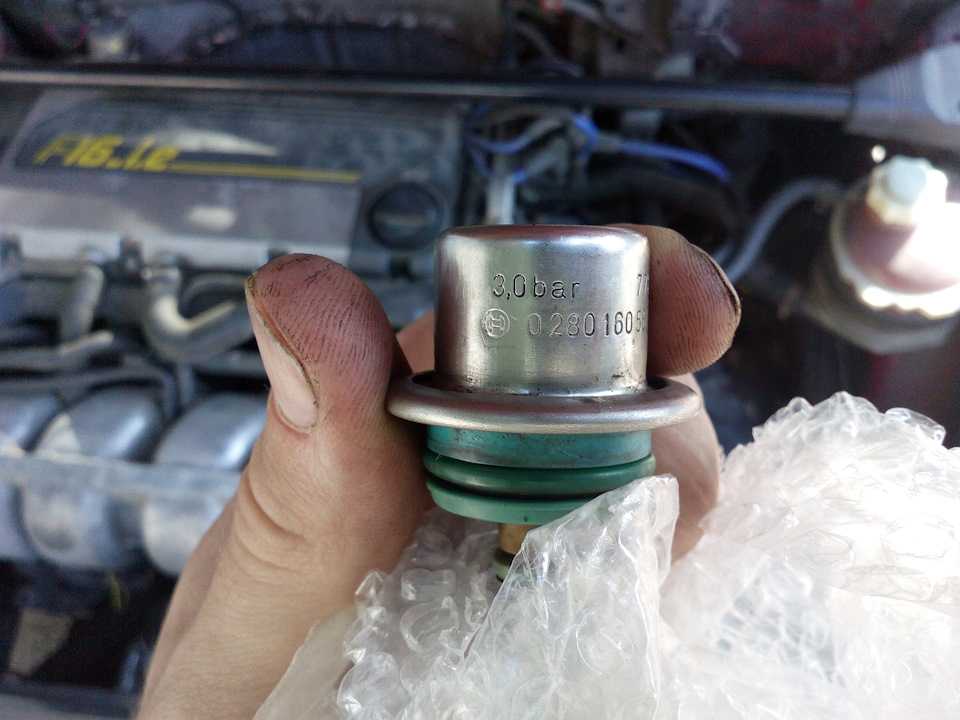

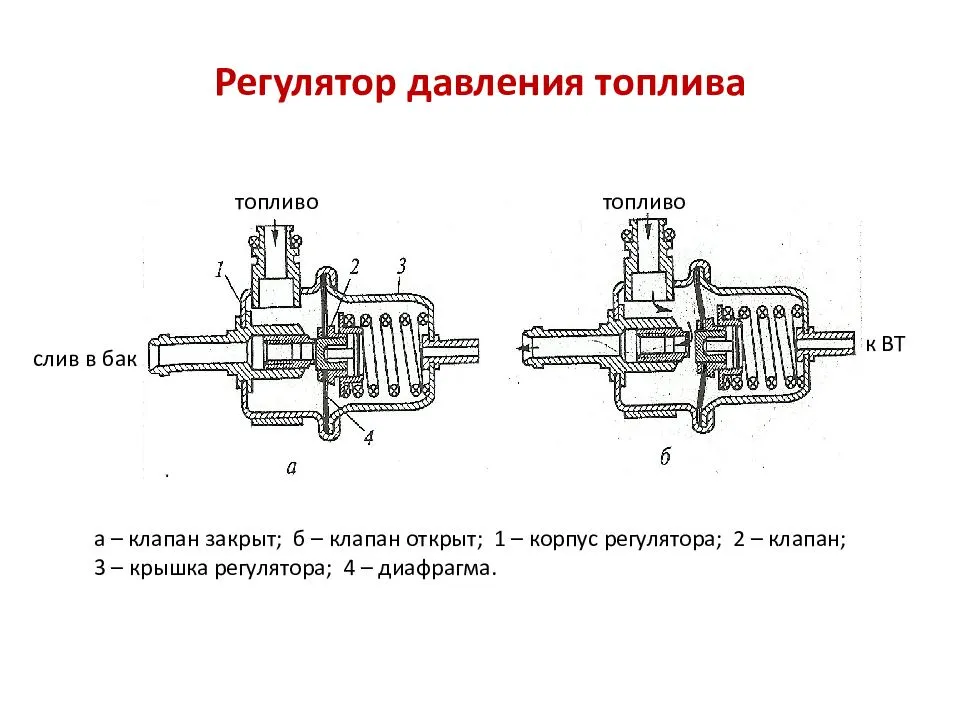

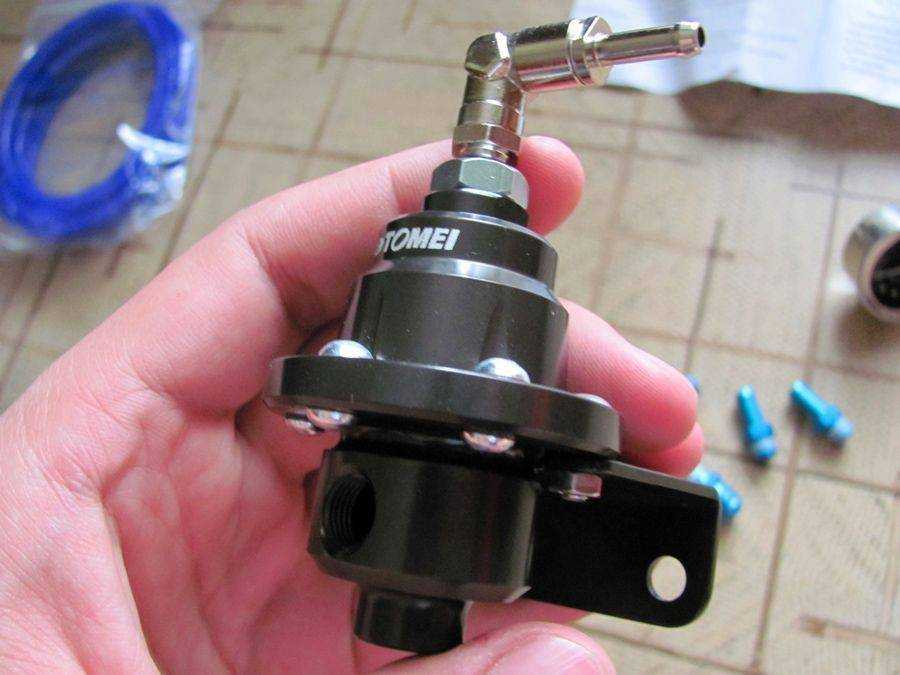

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную»: «воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму и открыть клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, перепуская некоторое количество топлива через сливной трубопровод обратно в бак. При нажатии на педаль «газа» дроссельный узел открывает заслонку, разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан и давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений, задаваемый жесткостью

Принцип роботи

Клапан регулювання тиску прямої дії

Автоматичний регулятор тиску складається із виконавчого механізму та регулювального органа. Основним елементом виконавчого механізму являється чутливий запірно-регулюючий елемент,зрівноважуваний силами пружини тиску та рідини. Виконавчий механізм перетворює командний сигнал у регулюючу дію за рахунок енергії робочого середовища (це можу бути енергія рідини чи газу, що проходять через регулятор, або енергія зовнішнього джерела — електрична, стиснутого повітря, гідравлічна).

Гідроклапан прямої дії

Клапан регулятор тиску, в якому сила тиску, що діє на чутливий запірно-регулюючий елемент врівноважується безпосередньо зусиллям регульованої пружини.Такий варіант виконання гідроклапана відзначається конструктивною простотою, але потребує використання жорсткої потужної пружини, що при збільшенні номінального тиску зумовлює значні габарити клапана і втрату ним чутливості до зміни тиску.

Гідроклапани тиску прямої дії Г54-3

Використовуються в гідросистемах в ролі напірних та запобіжних, а також як клапани різниці тисків, послідовного включення і блокування тиску. Вони випускаються в двох конструктивних модифікаціях (по способу монтажу): з різьбовим приєднанням трубопроводів та з притичною установкою на платі, в якій виконано комунікаційні канали. Клапани виготовляються з умовними проходами 10,20 та 30 мм, розрахованими на номінальні витрати рідини 32,125 і 200 л/хв відповідно. Номінальні тиски настройки: 1; 2; 5; 6,3; 10 та 20 МПа.
Гідроклапан Г54-3 складається із корпуса 1, у розточці якого розміщений золотник 2. На золотник в осьовому напрямі діє пружина 3, зусилля якої регулюються гвинтом 5, вгвинченим в кришку 4. У корпусі виконані канали підводу Р та відводу А робочої рідини і канали керування а,б,в і г з різьбами під заглушки 6 і 7, перестановкою яких можна змінювати функції апарату. При підключенні клапана по основній схемі робоча рідина з каналу підводу Р через канал в,ж і демпферний отвір д підводиться під нижній торець золотника 2. Сила тиску рідини на торець золотника 2 врівноважується зусиллям пружини 3. Якщо сила тиску перевищує зусилля пружини, золотник піднімається вгору і з’єднує підвод Р з відводом А. Оскільки порожнина е під кришкою 4 через канал б з’єднана з відводом, різниця тисків в каналах Р і А визначається тільки відрегульованим зусиллям пружини і підтримується постійною.
Гідроклапани притичного виконання відрізняються конструкцією корпусу. Він має притичну площину, на яку виведено канали підводу, відводу і дистанційного керування. При монтажі клапан встановлюється на комутаційну плату, до якої підключені відповідні трубопроводи. В місці стисків канали клапана ущільнюються гумовими кільцями.

Клапан регулювання тиску непрямої дії

Гідроклапан непрямої дії

Регулятор тиску, конструкційно являє собою сукупність двох клапанів — основного з нерегульованою пружиною малої жорсткості і малогабаритного допоміжного клапана з регульованою величиною.Використовуються в системах з потужними потоками робочої рідини при необхідності підтримувати стабільний рівень робочого тиску. Вагомою перевагою являється невеликий за розміром допоміжний клапан, що керує переміщенням основного переливного золотника.

Гідроклапани тиску непрямої дії

Клапани тиску непрямої дії аналогічно до клапанів прямої, випускаються в двох варіантах — з різьбовим з’єднанням трубопроводів та притичним монтажем. Відмінності полягають лише у виконанні корпусної деталі. У корпусі 7 кожного з клапанів розміщено основний золотник 8 з нерегульованою пружиною 10, а на притичній площині корпусу встановлено допоміжний клапан 4 з запірним елементом2, навантаженим зусиллям пружини 3, яке регулюється гвинтом 5.У корпусі виконані канали підводу Р та відводу Т і комунікаційні канали 1, 9, 11 та 12. Гідроклапан притичного виконання, крім того, обладнано додатковим розподільником 13 з електрокеруванням для розвантаження гідросистеми.

Гідроклапан встановлюється на напірній лінії гідросистеми або в її відгалуженні зразу після насоса. Потрібний в напірній лінії тиск встановлюється регулюванням пружини 3 допоміжного клапана4.

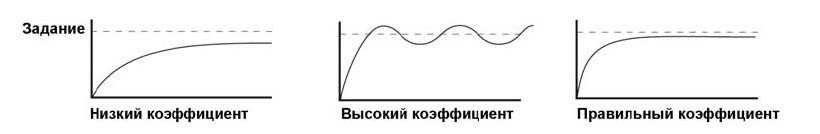

Настраивание ПИД-регулятора общего вида

Для поддержания этого давления есть устройство, называемое эталонным регулятором. Давление в трубопроводах к датчику сравнивается с заданным параметром давления. Регулятор сравнивает давление в системе с эталонным давлением и определяет целевую скорость двигателя, чтобы изменить ошибку. В контроллере простого типа применяется план действий ПИД-регулирования. Он использует три составляющих типа регуляторов для устранения ошибок: дифференциальный, интегральный и пропорциональный регулятор.

Регулятор пропорционального типа

Такой регулятор является основным, скорость выставляется прямо пропорционально погрешности. При использовании пропорционального регулятора в системе будет ошибка. Малые значения коэффициента пропорционального регулятора приводят к замедлению работы системы, а высокие параметры приводят к колебаниям и нестабильности системы.

Регулятор интегрального типа

Этот регулятор используется для устранения ошибки. Скорость будет увеличиваться, пока ошибка не будет устранена (при отрицательной ошибке она будет уменьшаться). Небольшие значения суммирующей составляющей слишком сильно влияют на деятельность регулятора в целом. Когда устанавливаются большие значения, система перескакивает, работает с перерегулированием.

Регулятор дифференциального типа

Этот регулятор измеряет скорость исправления ошибок, использует ее для увеличения скорости системы и увеличивает скорость регулирования в целом. При увеличении скорости регулятора перерегулирование увеличивается. Это приводит к системной нестабильности. Во многих случаях производная становится равной нулю или приближается к наименьшему значению, чтобы избежать этого условия. Это полезно в системе позиционирования.

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак.  В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

• топливная система дала течь;
• двигатель стал потреблять больше топлива;
• ремень ГРМ соскочил с шестерни привода топливного насоса;
• двигатель стал запускаться с трудом;
• мотор начал перегреваться;
• появились необычные шумы при работе мотора;
• двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

• Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
• Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
• Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
• Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
• Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
• Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
• Износ движущихся частей из-за уменьшения количества смазки.
• Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
• Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
• Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

• Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
• Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
• Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
• Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

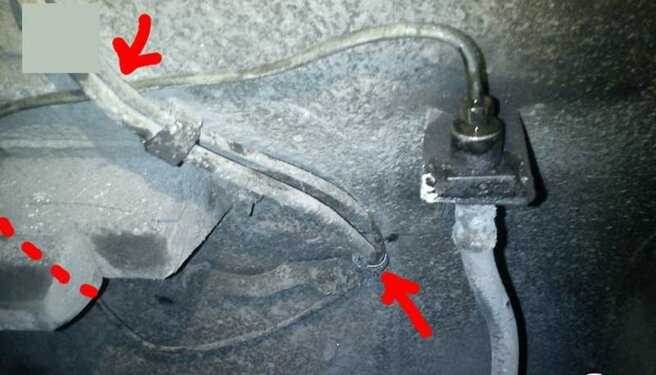

Как установить тройник вместо колдуна

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ.

1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.
2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов.

1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой и выкидываем его.
2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

Теперь все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами одновременно с передними.

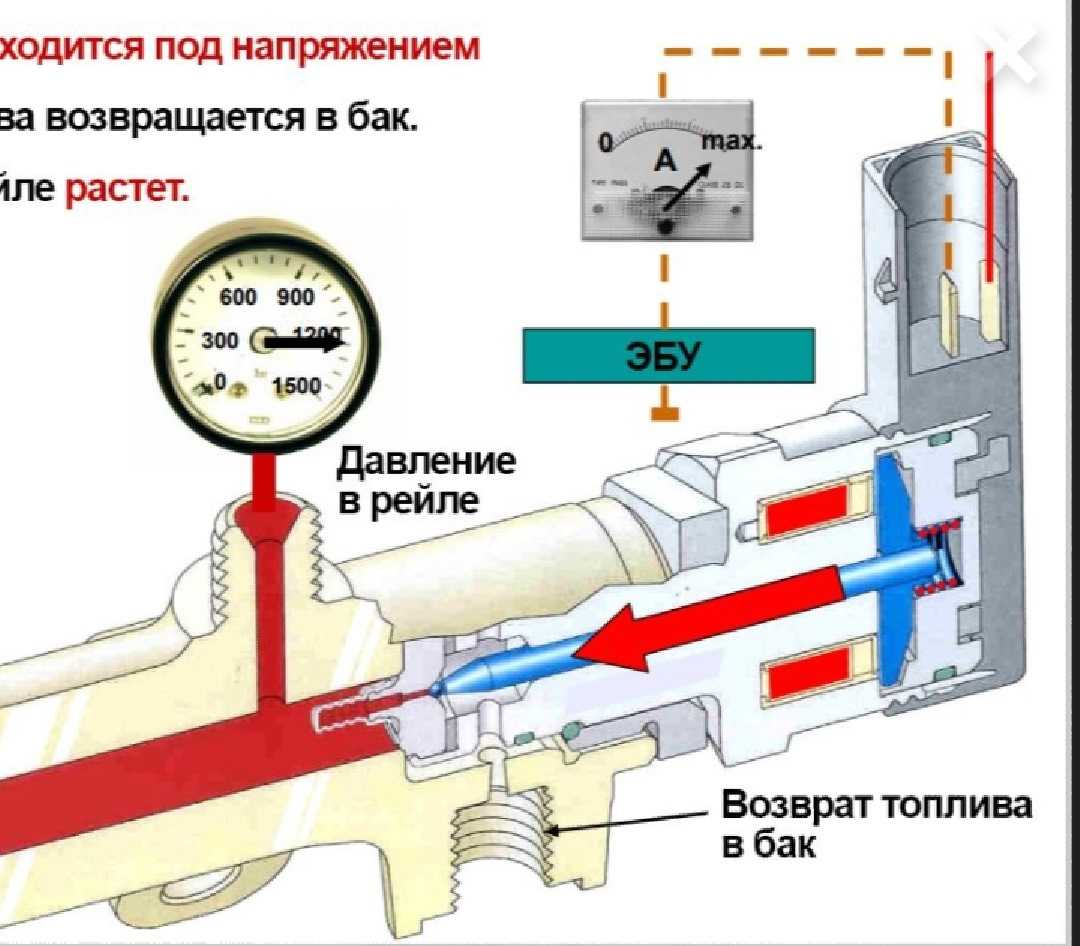

Функції роботи регулятора тиску палива

Функцією РДТ є збереження оптимального напору палива в форсунках двигуна. Цей елемент незалежно від інтенсивності навантаження на агрегат підтримує необхідний тиск.

Коли збільшуються або зменшуються обороти мотора кількість споживаного палива може або зростати, або знижуватися. Щоб на високих оборотах не утворювалася збіднена суміш, а на низьких — занадто збагачена, система оснащується вакуумним регулятором.

Ще одна користь від регулятора — компенсація надлишкового тиску в рейці. Якби ТЗ не оснащувалося цією деталлю, відбувалося б наступне. Коли через впускний колектор надходить кількість повітря менше, ніж передбачалося, але при цьому напір залишається колишнім, блок управління просто змінював би час розпилення пального (або вже готової ВТС).

Однак в цьому випадку не вдається повністю досягти компенсації надмірного напору. Зайве паливо все одно має кудись діватися. У бензиновому моторі надлишок бензину заллє свічки. В інших випадках суміш буде згоряти не до кінця, через що в вихлопну систему будуть видалятися частинки незгорілого палива. Це значно збільшує «ненажерливість» агрегату і знижує екологічність автомобільного вихлопу. Наслідки цього можуть бути самі різні — від сильної кіптяви під час їзди до поломки каталізатора або фільтр сажі.

Принцип работы

При пуске дизеля рычаг управления устанавливают в положение наибольшей подачи топлива до упора в винт, ввернутый в наружный прилив корпуса регулятора.

• При этом рычаг натягивает одновременно пружину регулятора и пружину обогатителя. Пружина регулятора прижимает основной рычаг к головке винта номинала, а пружина обогатителя подает промежуточный рычаг с тягой и рейку насоса вправо, обеспечивает необходимое для пуска дизеля увеличение цикловой подачи топлива.
• При увеличении частоты вращения вала насоса, после пуска дизеля, центробежная сила разводит грузы. Лапки грузов нажимают на подшипник и муфту регулятора и перемещают их влево. Поворачивается промежуточный рычаг, и через тягу передвигает рейку в сторону уменьшения подачи топлива.
• На наибольшей частоте вращения холостого хода рычаг управления упирается в винт. При этом центробежная сила грузов уравновешивается усилием пружины регулятора, а рейка насоса устанавливается в промежуточное положение, при котором подача топлива соответствует заданной наибольшей частоте вращения коленчатого вала дизеля.
• Шток корректора утоплен, пружина корректора сжата, основной и промежуточный рычаги регулятора прижаты один к другому и работают как один рычаг.
• При номинальной нагрузке дизеля частота вращения валов дизеля и насоса снижается. Центробежная сила грузов уменьшается, и рычаги под действием пружины регулятора перемещаются вправо, двигая рейку в сторону увеличения подачи топлива. При номинальной частоте вращения коленчатого вала дизеля основной рычаг вплотную подходит к головке винта номинала.
• Усилие грузов уравновешивается усилием пружины регулятора топливного насоса, и рычаг касается головки болта номинала, упираясь в нее при мгновенном увеличении нагрузки и отрываясь при уменьшении нагрузки. Подача топлива изменяется соответственно колебаниям рычага.
• При перегрузке дизеля, когда под влиянием внешней нагрузки частота вращения его вала и вала насоса снижается, центробежная сила грузов регулятора уменьшается, и пружина поворачивает основной рычаг вправо до упора в головку винта.
• Шток корректора, упирается в рычаг, перемещает промежуточный рычаг и соединенную с ним рейку топливного насоса в сторону увеличения подачи топлива, что обеспечивает увеличение крутящего момента дизеля и преодоление перегрузки. Степень корректирования подачи топлива при временной перегрузке зависит от того, насколько выступает шток из корпуса корректора и каково усилие затяжки пружины корректора.

Система улавливания паров бензина принцип действия.

Двигатель заглушен.

Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке. Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.

Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.

Работа после пуска двигателя.

После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак. Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр. С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.

Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.

В соответствии с экологическими стандартами евро-3, вредные, углеводородные пары от испарений бензина, не должны попадать в атмосферу. Для этого, топливная система автомобиля должна быть оборудована абсорбером. Абсорбер топливной системы и улавливает эти самые пары. Давайте рассмотрим, что же это такое, для чего он нужен в автомобиле, и принцип его работы.
