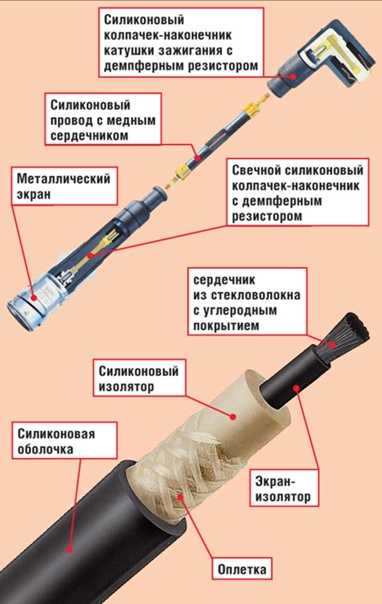

Строение высоковольтного провода автомобиля

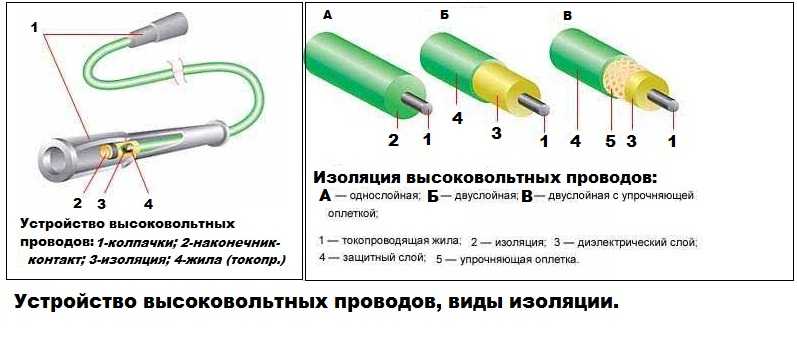

Устройство высоковольтных проводов зажигания

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

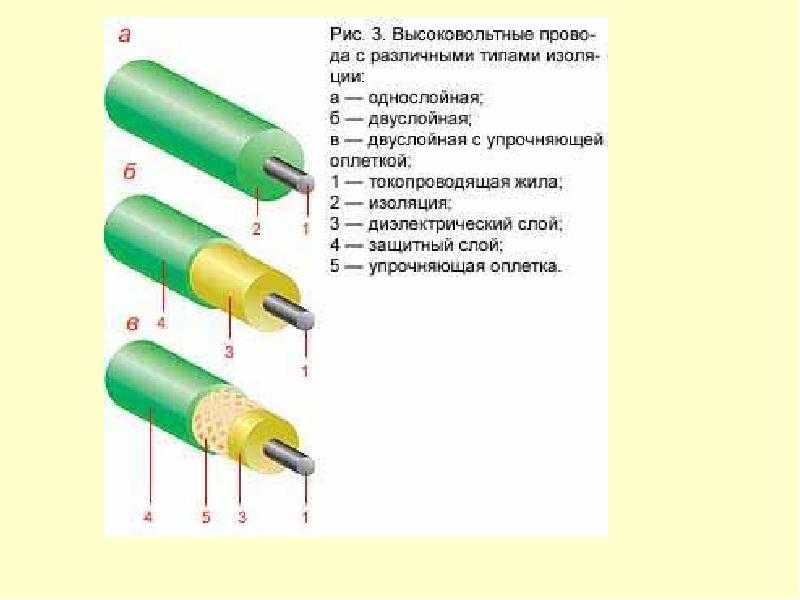

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

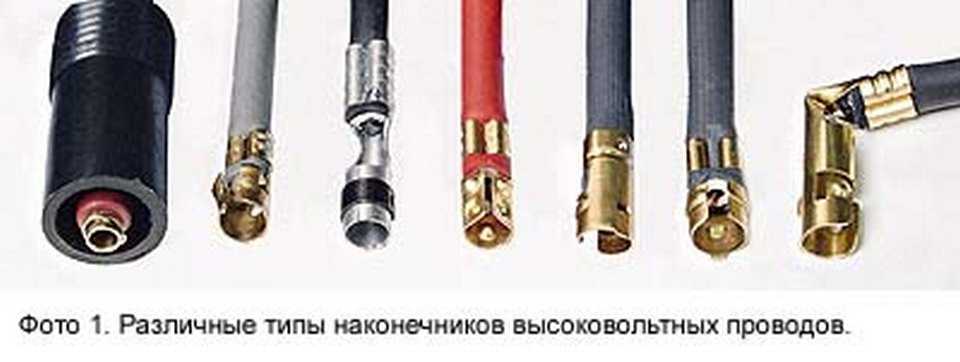

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

Обеспечение надежного контакта с жилок провода;
Надежные и прочные крепления;
Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

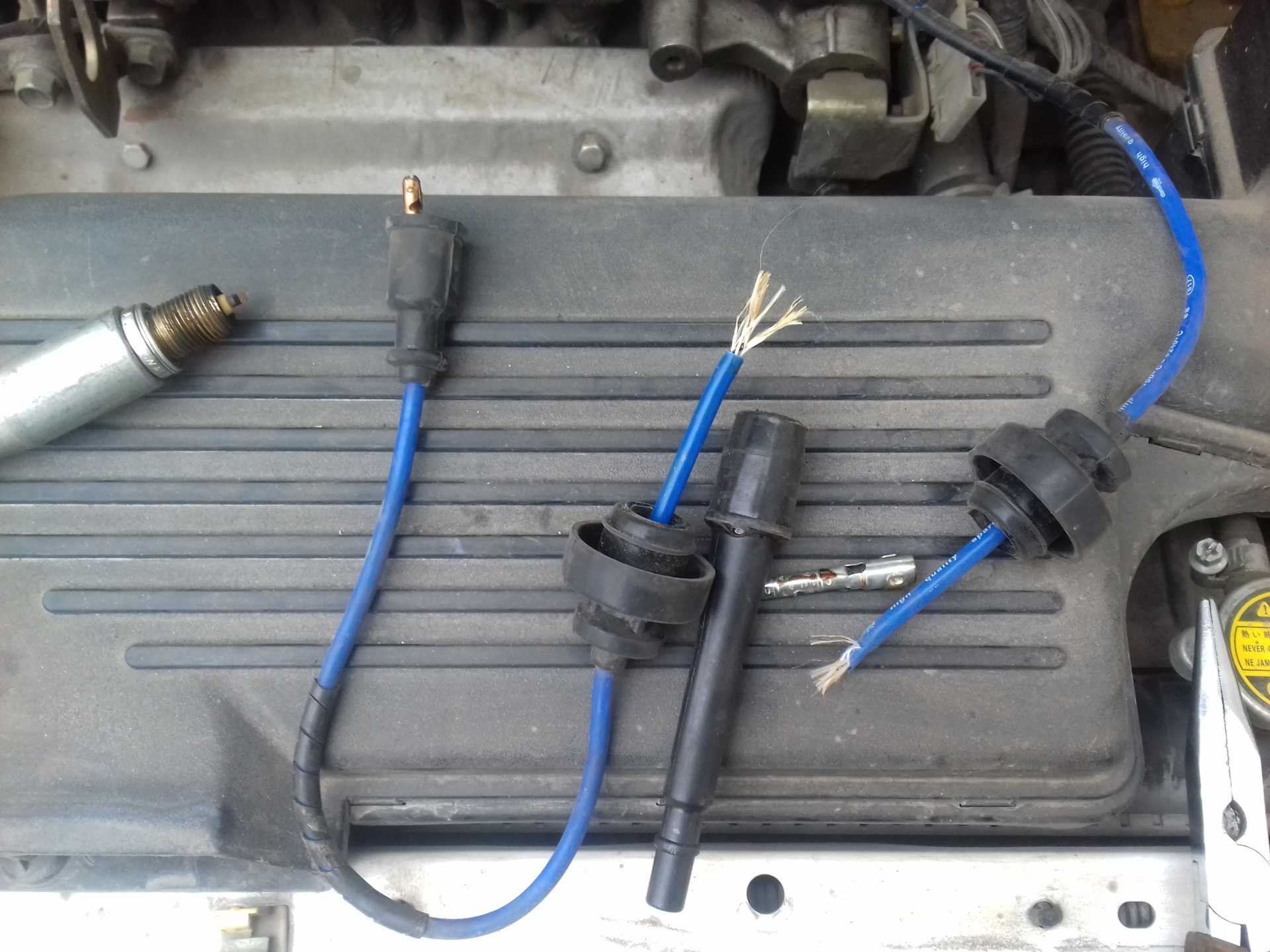

Неисправности высоковольтных проводов

К основным неисправностям высоковольтных проводов можно отнести разрыв электрической цепи и утечку тока.

Причины неисправности: неаккуратное снятие провода, плохое соединение, окисление и в последствие разрушение жилки провода высокого напряжения. Утечка тока происходит вследствие попадания в соединение влаги. При минусовой температуре изоляция высоковольтных проводов становится жесткой и риски повреждения проводов возрастают. Срок эксплуатации тоже влияет на износ высоковольтных проводов. Ведь при работе двигателя возникает вибрация, которая воздействует на все соединения, банально разбалтывая их. Также на соединения оказывает влияние повышенная температура, которая исходит от двигателя.

Признаки неисправности высоковольтных проводов зажигания

Свидетельством того, что кабели зажигания пришли в негодность, являются следующие признаки:

трудности с запуском двигателя, особенно в сырую погоду;
на средних и высоких оборотах отмечается нестабильная работа двигателя;
двигатель не развивает полную мощность;
наблюдается повышенный расход топлива.

Как правило, при сильном износе на изоляции провода возникает множество микротрещин, из-за которых возникает утечка тока. В результате этого провод не способен передать к свече зажигания ток, который по своей величине достаточен для ее нормальной работы. Таким образом существенно повышается время выработки искры и нарушается правильная работа цилиндров двигателя.

Достаточно часто встречаются и случаи, когда провода повреждаются в результате соприкосновения с какими-либо элементами двигателя. Также возможны и ситуации потери герметичности колпачка, и как следствие – окисление контактов и утечки тока. Регулярная очистка контактов является обязательной процедурой, особенно при эксплуатации автомобиля в сложных климатических условиях.

Каким образом автовладелец может проверить провода на утечку? На самом деле все очень просто: в темном гараже открываем капот и заводим двигатель. Места утечек будут достаточно ярко светиться синим светом. Существует и несколько другой способ: вместо свечи устанавливается разрядник (два электрода в одном корпусе) и по нему контролируется энергия, подаваемая на свечу.

Для того чтобы повысить долговечность изоляции рекомендуется следить и постоянно поддерживать ее в чистоте. Постоянной проверке и очистке подлежат и контакты между свечами зажигания и каждым проводом.

Высоковольтные провода

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

Источник

Распространенные неисправности высоковольтных бронепроводов

Выход из строя высоковольтного провода сопровождается симптомами, которые аналогичны сбоям во время работы свечи зажигания. Зачастую двигатель начинает работать неустойчиво, дергается при нажатии на педаль газа, троит на холостых оборотах. Электрический ток может совсем не подаваться на свечу или же доходить до свечи зажигания не полностью. Во втором случае обычно имеет место пробой высоковольтного провода зажигания.

Если бронепровод зажигания пробило, тогда двигатель начинает работать с заметными перебоями. Главными причинами выхода из строя высоковольтных автомобильных проводов являются:

неисправности контактов высоковольтного провода в месте соединения со свечей зажигания или катушкой зажигания;
повреждена токопроводящая жила провода для подачи импульса;
разрушение изоляции высоковольтного автомобильного провода зажигания, что приводит к пробою тока и утечкам;
повышенное сопротивление высоковольтных бронепроводов;

В том случае, если произошел разрыв основной жилы, тогда внутри высоковольтного провода образуется искра в месте такого разрыва. Образование электрического разряда между двумя концами разорванного под изоляцией высоковольтного бронепровода приводит к падению напряжения, вызывает нежелательный электромагнитный импульс. Такой импульс оказывает негативное воздействие на автомобильные датчики электронной системы управления двигателем (ЭСУД), правильность их показаний нарушается.

В результате именно поврежденный высоковольтный провод вызывает вибрации и сбои в работе ДВС, так как воспламенение в цилиндре осуществляется несвоевременно, с пропусками и задержками. Нарушается синхронная работа цилиндров, двигатель начинает троить и вибрировать на холостых, а также под нагрузкой.

В некоторых случаях, когда цилиндр полностью не работает, может заметно увеличиваться расход топлива и меняется цвет выхлопа. Так происходит по причине попадания в систему выпуска несгоревшего топлива из камеры сгорания.

Последствия халатности

Как узнать, что пора менять свечи зажигания? Если владелец машины проигнорировал или отнёсся не серьёзно к наступившим срокам, последствия могут наступить фатальными. Например, в экстренный момент, когда срочно нужна машина, её двигатель может просто не запуститься. Или машина может встать где-то в дороге, где нет поблизости техпомощи. Поэтому не стоит пренебрегать нормативами, а менять свечи вовремя.

Также не стоит игнорировать симптомы поломки свечей, иначе придётся ремонтировать двигатель. А это довольно дорогое занятие. В перечне фатальных поломок значится детонация, образующаяся в цилиндре. Получается ударная волна – и в цилиндрах детонируют целые заряды. Во время отражения этой волны от стенок отсека сгорания, слышно позвякивание.

В случае мощной детонации двигатель слабеет, выхлоп наполняет чёрный дым. На мотор оказываются перегрузки. Могут пострадать поршни и другие элементы двигателя. Цилиндр может мгновенно износиться. Чтобы избежать подобных неприятностей, не забывайте своевременно делать замену. И тогда и ваш автомобиль прослужит вам исправно долгое время.

В чем дело?

Короткий осмотр подкапотного пространства подтвердил, что вакуумные шланги на месте и ни один из них не прижался к выпускному коллектору и в результате прожжен до дыр. Вы потрогали все соединения датчиков, чтобы убедиться, что они надежно закреплены, вы даже проверили условные сигналы неполадок.

Тем не менее не всегда требуется применение самых современных методов диагностики и самых последних проверочных устройств. Если двигатель работает с перебоями из-за пропусков в зажигании, причина часто в высоковольтных проводах к свечам зажигания, поэтому визуальный осмотр поможет выяснить, что не так. Изоляция может быть повреждена снаружи в результате истирания из-за вибрации двигателя (особенно на конечных колпачках свечей зажигания), близости горячего моторного отсека, попадания жидкости или аккумуляторной кислоты, из-за многочисленных отсоединений и повторных соединений по необходимости или даже из-за гнезда семейки грызунов.

Запустите двигатель в приближающейся темноте, смотрите и слушайте. Если вы увидите дуговые электрические разряды или услышите потрескивание, это означает пропуск проводов высокого напряжения. Естественно, работа двигателя на холостом ходу не проявляет работу системы зажигания в полной мере, поэтому вы можете дополнительно побрызгать на концы свечей зажигания чистой водой из пульверизатора.

Еще одно испытание: с помощью навесного провода заземлите металлический стержень отвертки, которая имеет хорошо изолированную ручку. Затем проведите концом отвертки вдоль каждого провода, вокруг каждого витка и колпачков свечей зажигания. В результате должны появиться дуговые электрические разряды между проводом и отверткой.

_{Смочите провода из пульверизатора чистой водой и наблюдайте дуговые электрические разряды с помощью заземленной, изолированной отвертки.}

Теперь рассмотрите провода при хорошем освещении. Если они повреждены в результате износа, либо на них есть следы масла, порезы, окалины от контакта с выхлопной трубой или они имеют иссушенный вид и растрескались от высокой температуры, неудивительно, если они начнут искрить в темноте при определенных условиях. Тем не менее, если они выглядят плохо, но искрообразование отсутствует, проверьте сопротивление.

Стандартный провод к свече зажигания имеет сопротивление от 10 ООО до 15 ООО Ом на 30 см длины. Если сопротивление заметно выше, то провод, возможно, испорчен. Полностью нерабочий провод имеет где-то разрыв основы, и тогда сопротивление измерить нельзя.

Провода к свечам зажигания. Принцип действия.

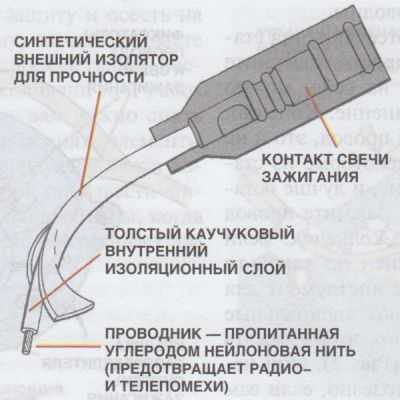

Провод к свече зажигания выполняет на вид несложную работу: переносит высоковольтное напряжение, вырабатываемое катушкой зажигания, к контакту свечи зажигания. Оказавшись на свече, электричество перескакивает через зазор между электродами, «высекает» искру, которая поджигает топливную смесь. Так как высоковольтное напряжение ищет более короткий путь для прохождения между электродами свечи зажигания, проводу требуется толстая изоляционная оболочка, чтобы удерживать электричество, а некоторые провода имеют внешнюю изоляцию, устойчивую к порезам, высокой температуре под капотом и т.д. Если эта внешняя изоляционная оболочка повреждена, то может произойти утечка электричества. Вдобавок высоковольтное электричество вырабатывает радиоволны, которые могут вызвать нарушение работы всех электронных приборов на автомобиле, от датчиков и компьютера до радио и других систем развлечения. Поэтому простой отрезок одинарного провода может создавать проблемы.

Электрический кабель обычно имеет пропитанный углеродный фитиль из подходящего оптического волокна, от простого нейлона до кевлара. Этот проводник (обычно покрытый вторым слоем из токоизолирующего материала, типа синтетического каучука) имеет достаточное электрическое сопротивление, чтобы подавлять радиопомехи без ослабления искры. Некоторые высококачественные провода могут иметь медную проволочную обмотку или обмотку из нержавеющей стали вокруг угольного электрода, чтобы понизить сопротивление. В некоторых особенных областях применения, где требуется минимальное сопротивление для работы двигателя, используется одинарный металлический провод в качестве проводника, но поверх изоляционного слоя он имеет еще слой проволочной обмотки, который работает как защита. На других типах проводов внешняя оболочка может иметь металлическую защиту, чтобы предотвратить помехи.

Диагностика высоковольтных проводов системы зажигания. — DRIVE2

Даже по внешнему виду провода высоковольтного типа становится понятно, что его назначение – работа в непростых ситуациях. Он должен противостоять силе, представляющей из себя большую разницу потенциалов. Она порой достигает отметки в 40 киловольт.

Провода в машине должны сохранять свою работоспособность в температурном диапазоне -30 — +100 градусов. Российские условия эксплуатации часто предусматривают температуры, выходящие за нижний предел. Иногда механическую прочность увеличивают искусственно. А делается это за счет хлопчатобумажной ткани, полимерной или капроновой.

Неисправности

Существует два вида основных неисправностей. Первый – разрыв электричества, второй – утечка тока. Первое часто встречается в месте, где соединяется металлический контакт провода с жилой, и остальными деталями системы зажигания. В местах, где происходит нарушение, может возникнуть нагрев и искрение, что ситуацию ухудшает еще сильнее. В худшем случае это может привести к тому, что металлические контакты выгорят, либо это произойдет с жилами.Во время наступления низких температур провода становятся более жесткими, растет вероятность того, что их колпачки и изоляция повредятся. Из-за постоянной вибрации, которой сопровождается работа двигателя, места соединений значительно расшатываются. Из-за этого может ухудшиться контакт. Когда температуры высокие, это сказывается на свечных колпачках, поскольку они ближе всего размещаются к нагретым деталям. Часто они при снятии выходят из строя.

Спустя какое-то время элементы системы зажигания покрываются слоем из грязи и пыли, влаги и парой горюче-смазочных материалов, и это неизбежно. Особенно большой риск во влажную погоду. От влаги и грязи микротрещины также увеличиваются.

Проверка бронепроводов мультиметром

Принцип проверки основан на измерении сопротивления. Разница между бронепроводами не должна быть больше чем в 2-4 кОм. Для каждой модели автомобиля сопротивление проводов высокого напряжения имеет свое значение. Если оно не соответствует норме, то провода не пригодны к эксплуатации, и подлежат замене.

Прежде чем будет проводиться проверка высоковольтных проводов зажигания мультиметром, их следует осмотреть визуально на предмет явных повреждений, оплавления или нарушения изоляции.После снятия провода, к обоим его концам подсоединяются щупы мультиметра. Полярность при измерении сопротивления не имеет значения. На приборе следует установить регулятор выбора режимов на измерение сопротивления, то есть в режим омметра.

В зависимости от модели мультиметра, диапазон измерений сопротивления может быть разным. В этом конкретном случае нас интересуют показания в диапазоне от 3-10 кОм. Если прибор не показывает никакого сопротивления, то провод однозначно непригоден к эксплуатации.

Отсутствие показаний омметра явно указывает на разрыв в проводе. Если проверка надежности подсоединения щупов результатов не дает, то такой провод заменяется. Среднее значение сопротивления должно быть ориентировочно около 5 кОм. На разных моделях двигателей этот показатель может отличаться. Но он будет близок к этому значению. Зачастую значение сопротивление конкретной марки проводов указывается на их изоляции.

Неисправности высоковольтных проводов зажигания

Главные признаки неисправности:

проблемы с запуском двигателя;
неустойчивое функционирование мотора на оборотах холостого хода;
увеличение уровня СО в выхлопе;
рост уровня радиопомех.

Возможные неисправности сводятся к двум группам: повышенному сопротивлению и утечкам тока.

Повышенное сопротивление или даже полное отсутствие контакта возникает при окислении взаимодействующих между собой токопроводящих элементов и отключении кабеляот свечи/катушки. Оба этих нежелательных события потенциально происходят на обоих концах провода зажигания, которые подлежат обязательной проверке. Причиной возникновения окисления часто становится чрезмерный нагрев и искрение.

Видео: Высоковольтные провода

Утечка тока. На практике наблюдается заметно большее разнообразие причин ее возникновения. Таковыми становятся загрязнение металлических токопроводящих компонентов высоковольтной части электрооборудования катушки зажигания и ее распределителя на одном конце. На противоположном конце провода опасно загрязнение контактов свечи и металлического наконечника высоковольтного провода, внутренней поверхности защитных колпачков.

Еще одна причина утечек — повреждения изоляции, которые происходят по различным причинам. Они не могут стать причиной короткого замыкания, но если в них набивается грязь, то появляется ток утечки.

Ещё кое-что полезное для Вас:

Вибрация двигателя на холостых оборотах передается на кузов авто: причины и что делать?
Когда может проявиться «дергание» автомобиля и в чем причины этого явления?
Стартер крутит, но не заводится ДВС: причины и что делать?

Разновидности проверок

Контроль исправности высоковольтного провода осуществляется с помощью тестера и визуально.

Для проверки тестером (мультиметром) прибор переключают в режим омметра и подключают щупы к концам отключенного высоковольтного кабеля. Для низкоомного провода мультиметр должен показывать короткое замыкание, при среднем и большом погонном сопротивлении показания составляют единицы и даже десятки кОм, причем могут меняться при изгибе провода.

Повреждение изоляции и утечку лучше выявлять визуально. Для этого в гараже выключают свет, а у автомобиля фары, после чего заводят двигатель. Проскакивающие искры видны в темноте.

Вариантом визуальной проверки является контроль проводом с двумя зачищенными концами. Один конец соединяют с массой, а вторым водят по оболочке провода. В месте повреждения проскакивает искра.
Неисправный провод не ремонтируется и заменяется на новый.

Печать

Практические рекомендации

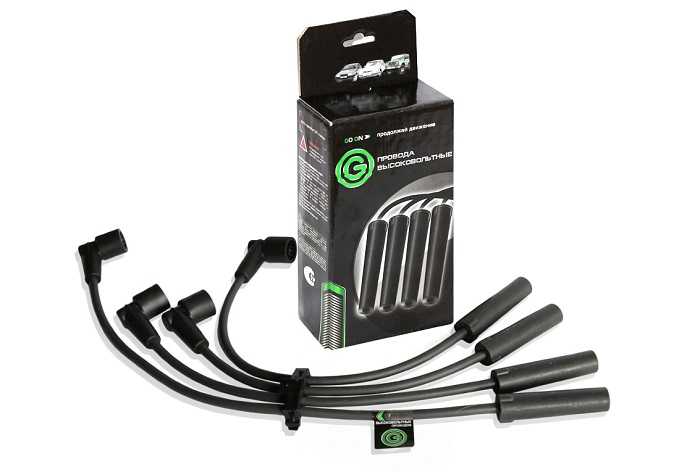

Дабы купить лучшую проводку, вам не стоит забывать о некоторых вещах. В процессе выбора вам всегда стоит ориентироваться даже не на рекомендации автопроизводителя, а на рекомендации производителя двигателя. Уместно будет также:

Изучить упаковку. На ней изложена очень важная информация: данные завода-производителя, модели двигателей и автомобилей. Также не отдельной наклейке указано соответствие продукта стандарту ISO 3808, если это провод с зарубежного завода, или ГОСТ 28827-90, если с отечественного. Указанный диапазон рабочих температур: от -40°C до 200°C;
Проверить, ни подделка ли перед вами. Изготовление поддельного провода не слишком выгодно, чего не скажешь о колпачках и клеммах. Если и то, и другое качества отвратительного, передача разряда может ухудшиться в полтора раза. Хоть подробно вам о некоторых элементах провода может рассказать только мастер, дабы не купить подделку стоит получить общее впечатление о товаре: клеммы не должны быть перекошенными, иметь следы ржавчины, а колпачки не должны вам показаться «дубовыми» на ощупь;
Проверить изоляцию. Указывают на длительное хранение и малую пригодность изделия появившиеся на нем трещины и неоднородный цвет изоляции.

Если вы решили перейти к другому типу провода, вам придется замерить параметр сопротивления. Существует и другой, более грубый и крайней неточный метод: если автомагнитола после замены проводов стала работать с помехами, вы подобрали изделие с небольшим добавочным сопротивлением.
