Диагностика двигателя по свечам зажигания

Особенности диагностирования ДВС по свечам

Осмотр свечей зажигания — один из самых простых способов диагностики мотора

Для начала стоит разобраться с тем, что такое свеча зажигания, для чего она необходима и какие ее характеристики наиболее важны. Ее роль в двигателе – это воспламенение смеси бензина и воздуха, поступающей в камеру сгорания. Заметьте, что полную картину вы можете получить только в случаях с бензиновыми моторами. Двигатели, работающие на дизтопливе, имеют в своей конструкции свечи, но их функции совершенно другие. Поломка такого, казалось бы, незначительного, элемента, способна нанести двигателю непоправимый ущерб. Обычно возникает цепная реакция, в результате чего неисправность всего одной свечи может дорого стоить автовладельцу. Нередко ломаются крышка трамблера или катушки зажигания (или одна катушка, в зависимости от автомобиля). Даже лямбда-зонд или каталитический нейтрализатор могут выйти из строя, если барахлит какая-либо свеча в бензиновом моторе.

В то время, когда в цилиндре закрыты клапаны, а поршень находится в районе верхней мертвой точки, происходит электрический разряд между электродами. Сила тока невелика, но напряжение может достигать 20-35 кВ (зависит от типа системы зажигания – контактная, бесконтактная, с микропроцессорным управлением), в результате чего между электродами появляется искра, способная воспламенить бензин. Момент возникновения искры зависит от правильности регулировки зажигания. Для нормального функционирования необходимо, чтобы ремень ГРМ (или цепь) был установлен с необходимым натяжением и метки на коленчатом и распределительном валах совпадали с метками на блоке. Также важна правильная установка трамблера, который распределяет высокое напряжение на соответствующие свечи.

Советы водителю

Проводить диагностику по такому методу необходимо каждые 10-15 тысяч километров пробега. То есть совершил рейс из Москвы во Владивосток – выкрути свечи и посмотри состояние двигателя. Перед возвратом его удастся отремонтировать. Также для исправной работы двигателя критически важна регулировка зазора между центральным и боковым(и) электродам(и).

АВТОСОВЕТЫ на стороне водителей, которые покупают недорогие свечи. Их ресурс всего 30 тысяч километров, но такой метод оправдан. Долгоиграющие иридиевые, платиновые свечи мировых брендов стоят дороже. Гораздо практичнее взять керамику и при следующем обслуживании заменить все: масла и свечи зажигания. А в случае выявления неисправностей их оперативно устраняют.

О чем говорит состояние свечей

Всегда обращайте внимание на цвет электрода

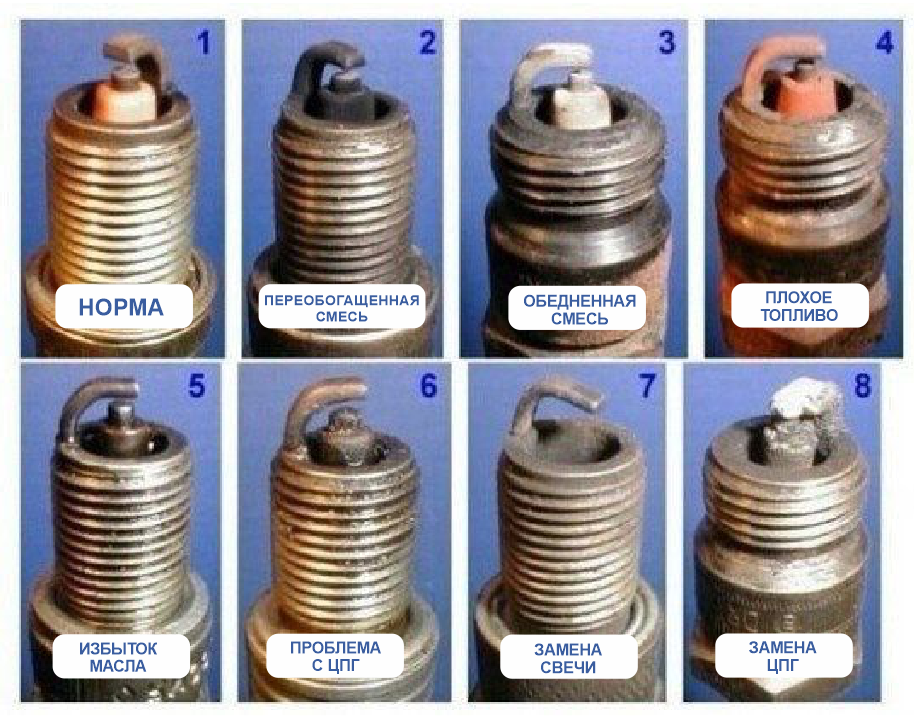

Ниже мы привели наиболее распространенные способы определить состояние двигателя по свечам зажигания, а также выявить неполадки некоторых других систем автомобиля.

Рисунок 1. Рабочая свеча, выкрученная из правильно работающего мотора. Цвет центрального электрода – светло-коричневый, практически нет нагара и иных отложений, а также следов масла.

Рисунок 2. Черный бархатистый нагар. Чаще это говорит о переобогащении смеси из-за неправильно настроенного карбюратора или инжектора, либо о том, что в автомобиле засорился воздушный фильтр.

Рисунок 3. Светло-серый или белый электрод. В этом случае смесь в мотор, скорее всего, подается обедненная. Если ничего не предпринимать, в результате можно получить перегрев свечи либо камеры сгорания, что нередко приводит к прогару клапанов.

Рисунок 4. Красноватый цвет электрода. Говорит о том, что мотор длительное время работает на топливе с большим количеством металлосодержащих присадок (в основном марганцевых). Такой налет проводит ток легче, чем электроды свечи. Это приводит к тому, что свеча перестает работать.

Рисунок 5. Хорошо заметные следы масла на резьбе. Это может быть следствием плохого состояния маслоотражательных колпачков. В таком моторе зачастую повышенный расход масла. Также сразу после пуска из выхлопной трубы валит синеватый дым, а двигатель подтраивает, но по мере прогрева мотора, «симптомы» исчезают.

Обращайте внимание также на наличие следов масла и бензина

Рисунок 6. Эта свеча была извлечена из нерабочего цилиндра. Юбка центрального электрода, собственно, как и он сам покрыта слоем масла с вкраплениями несгоревшего бензина, а также частичками разрушений, которые произошли в цилиндре. Причиной может быть разрушение клапана или перегородки между поршневыми кольцами. Такой двигатель будет «троить» постоянно, а расход топлива значительно возрастет. Решение однозначно – капитальный ремонт мотора.

Рисунок 7. Центральный электрод и керамическая юбка полностью разрушены. Причин может быть масса. Вот лишь наиболее вероятные из них: двигатель продолжительное время работал с детонацией, длительное использование низкооктанового бензина, ранее зажигание, или заводской брак свечи зажигания. Симптомы работы мотора приблизительно такие же, как и в предыдущем случае. Если частицы разрушенного центрального электрода не смогут проскочить в систему выхлопа, а застрянут под выпускным клапаном, то ремонт ГБЦ гарантирован.

Рисунок 8. Обрастание электрода  свечи зольными отложениями, причем не имеет особого значения их цвет. Такие отложения возникают в результате поломки или залегания маслосъемных колец (внутри цилиндра сгорает много масла). В таком моторе будет повышенный расход масла, выхлоп будет напоминать мотоциклетный.

Рисунок 9. Эрозия электродов. Чаще всего возникает из-за несвоевременной замены свечей либо использование топлива, содержащего большое количество свинца. В последнем случае благодаря интенсивным химическим процессам электроды из никелевого  сплава стремительно разрушаются, особенно под воздействием высоких температур. Такой мотор работает неустойчиво, затруднен запуск, постоянно «троит», мощность его падает.

Внимательно осматривайте не только электроды, а и керамическую изоляцию

Рисунок 10. Свеча забрызгана бензином. Зачастую подобное явление возникает из-за неправильной работы системы зажигания либо инжектора (карбюратора). В зимнее время топливо может не успевать испариться, поэтому и оседает на стенках цилиндров и свечах. Можно попробовать выкрутить свечи и просушить их.

Другие признаки

Кроме изменения цвета, существуют еще признаки неисправностей:

• Масло моторное на электродах
• Пушистый нагар на рабочей части, находящейся внутри камеры
• Мокрый наконечник свечи, присутствует запах бензина
• Отсутствие, либо сильное обгорание внутреннего электрода

Полезное видео на тему цвета свечей

Присутствие масла на свече означает проблемы с поршневыми кольцами, через них просачивается смазка и облепляет свечи. Оно не успевает выгорать, потому что его слишком много. Нужно проверять состояние ЦПГ.

Нагар на рабочей части светло коричневого оттенка, означает угар большого количества масла. Оно успевает выгорать, так как поступает через клапана на такте впуска. Скорее всего износились на клапанах колпачки, которые должны этому препятствовать.

Промокшая и пахнущая бензином свечка скорее всего означает, что цилиндр не работает, или еще вариант, сама свечка перестала работать. Цвет искры на свече зажигания красный или отсутствует вообще. Топливо в нем не воспламеняется, и стекает в картер для масла, где разжижает его. Отсутствие вспышек в одном цилиндре отчетливо слышится при любых оборотах. Мотор заводится плохо то постоянно «троит». Если замена не решила проблему, значит возможно прогорел поршень, и нет компрессии.

На этом все, диагностика по цвету завершена, не забудьте подписаться на обновления и поделиться информацией с друзьями через ссылочку на сайт, до новых встреч.

Наличие белого и черного налета

Если на свечах зажигания одновременно отмечается белый и чёрный налёт, то это может свидетельствовать об износе поршневых колец. Подобный ремонт потребует полного вскрытия двигателя, такое восстановление мотора относится к категории капитального, соответственно стоимость работы будет достаточно высока.

Подведём итоги

Автовладельцу следует помнить, что по состоянию свечей зажигания можно определить техническое состояние двигателя. Например, белый или чёрный налет свидетельствует о бедной или переобогащенной смеси, если имеются масляные подтёки, то проблемы у маслосъёмных колпачков, а красный налет на электроде свечи говорит о некачественном топливе. Помните, что чем раньше вы обратитесь в сервис, тем проще устранить такие поломки. Поэтому следует на регулярной основе выкручивать свечи зажигания, проверять их состояние, что позволит исключить какие-либо проблемы с двигателем или же своевременно определить имеющиеся у него поломки.

14.06.2020

Что такое тип речи

Перед тем, как разбирать конкретные типы речи, давайте сначала познакомимся с их определением.

Типы речи — это способ изложения, который выбирает автор текста. В русском языке
выделяют всего 3 таких типа: повествование, описание и рассуждение.

При этом часто бывает так, что типы речи школьники путают со стилями. Чтобы этого не случилось, стоит запомнить,
что
стили речи — набор характерных элементов в тексте, т. е. особая лексика и приёмы. А тип отражает цель текста.
Иными
словами, в разных типах речи цель автора может быть рассказать о событиях, описать что-либо или поразмышлять.

Типы и стили текста не зависят друг от друга. Так в одной и той же статье, написанной в научном стиле, могут быть
одновременно и повествование, и описание, и рассуждение.

Определение состояния автомобиля по свечам зажигания

Одним из вариантов определения причины появления сбоев в работе автомобильного двигателя может стать проведение диагностики свечей зажигания.

В бензиновом двигателе задача свечей зажигания сводится к тому, чтобы обеспечить сгорание смеси топлива и воздуха, которая воспламеняется посредством подачи искры. Свеча зажигания, которая фактически находится в камере сгорания топлива, производится из металла и керамики.

Благодаря этой их особенности, у владельца автомобиля появляется возможность определения исправности работы мотора, а также его общее состояние, так как наличие определенных неполадок может повлиять на эффективность сгорания топливной смеси. Учитывая простоту демонтажа, большая часть опытных водителей и автолюбителей используют для диагностики состояния двигателя именно их.

Подготовка к диагностике. В первую очередь, стоит учитывать тот факт, что выкручивать свечи зажигания для проведения диагностических мероприятий можно уже после того, как мотор достиг рабочей температуры и проезда нескольких десятков километров. Выкручивание свечи из холодного двигателя не даст требуемого результата. Перед тем, как осуществлять осмотр, можно проехать по трассе, доведя двигатель до средних оборотов. Причина в том, что сразу после запуска, двигатель на протяжении некоторого времени будет работать на обогащенной топливной смеси, а сама работа мотора будет неустойчивой, в особенности при низкой температуре воздуха.

Для того, чтобы иметь максимальную уверенность в достоверности полученных данных, стоит установить в камеры сгорания чистые свечи зажигания, либо же приобрести их новый комплект

Уделить особое внимание стоит соответствию установленных свечей двигателю по таким параметрам, как калильное число и физический размер. Для успешной проверки пробег после их установки должен составлять не менее 200 километров

После этого, двигатель должен быть хорошо прогрет, а затем использоваться на протяжении 15-20 километров. После этого можно выкручивать свечи для проведения диагностики силовой установки.

Выполнение проверки свечей и оценки работы мотора. В двигателе, который работает исправно, на свечах должен отсутствовать нагар, обильные отложения любого характера, следы масла. Допустимым становится окрашивание юбки в светло-коричневый цвет. Это свидетельствует о нормальной работе мотора, с оптимальной степенью расходования топлива и полноценным сжиганием смеси.

При наличии нагара черного цвета и пушистой структуры на центральном электроде, это становится свидетельством повышенного расхода топлива и чрезмерном обогащении смеси топлива и воздуха. Причиной этого может стать неверная настройка впрыска карбюратора или работы инжектора

Помимо этого, стоит обратить внимание на впускную систему, так как чрезмерное обогащение топливной смеси может стать следствием засорения воздушного фильтра;
Наличие на центральном электроде серого или белого оттенка говорит о том, что рабочая смесь слишком бедная. В этом случае, необходимо выполнить комплексную проверку всех систем, чтобы выяснить причину

Следствием может стать перегрев камеры сгорания и свечей зажигания, что приведет к возможной детонации, перегреву и даже прогоранию выпускных клапанов;
Красный или кирпичный цвет электрода говорит о том, что в используемом бензине содержатся присадки, в которые есть металлические примеси.

Итог. Свечи зажигания являются одним из наиболее информативных источников состояния двигателя. По ним можно определить, работает ли двигатель нормально, или же выяснить причину сбоев в его работе.

Почему у китайского производителя GAC в России нет шансов

Смотреть все фото новости >>

Как правильно использовать гинекологические суппозитории

Перед использования необходимо ознакомиться с инструкцией: некоторые гинекологические суппозитории предназначены не для вагинального, а для ректального введения. Такие лекарства нельзя использовать вагинально.

Обычно лекарственные препараты в виде свечей применяют 1 раз в день. Удобнее всего делать это перед сном, поскольку после введения свечи необходимо некоторое время находиться в лежачем положении.

Правила введения суппозиториев:

• процедуру делать после посещения туалета;
• предварительно вымыть наружные половые органы теплой водой без использования средств интимной гигиены;
• вводить суппозиторий медленно и как можно глубже;
• полежать в течение 20 минут, чтобы лекарство полностью растворилось и впиталось.

Оболочка свечей после плавления вытекает, поэтому для защиты белья можно использовать ежедневную прокладку. Остатки расплавленной оболочки легко удаляются с кожи водой или гигиенической салфеткой.

Основные неисправности свечей зажигания

• замасливание и покрытие нагаром электродов и юбочки изолятора
• изменение зазора между электродами вследствие их износа
• образование трещин в изоляторе
• загрязнение изолятора копотью
• нарушение герметичности изолятора

Признаками неисправности свечей зажигания служат трудный пуск и перебои в работе двигателя, а иногда его остановка.

Нормальная рабочая свеча

Перед вами фотография, на которой вы можете видеть рабочую (нормальную) свечу зажигания, которая имеет минимальное выгорание электрода. В итоге двигатель на такой свече будет работать эффективно и правильно.

Отложения сажи

Заземляющий элемент, электрод и сама свеча покрыты сажистыми отложениями. Свеча неисправна.

Что стало причиной: Как правило, сажистые отложения на свечке образуются из-за неправильной воздушно-топливной смеси в камере сгорания. Например, смесь может быть по каким-то причинам с переизбытком кислорода.

В том числе подобное отложение может быть из-за сильно загрязненного воздушного фильтра, из-за неисправности системы впрыска, выхода из строя датчика температуры и неисправности датчика кислорода (лямбда зонда).

Кроме того, отложение сажи могут образовываться из-за неправильного теплового диапазона свечи зажигания.

Масло на свече зажигания

Заземляющий элемент, электрод и корпус свечи покрыт масленым налетом.

Что стало причиной: Избыточное количества масла двигателя в камере сгорания, которое может быть из-за перелива масла (выше отметки максимум на масленом щупе). Также масло на свечке зажигания может говорить об износе поршневых колец, об износе поршней, блока цилиндров двигателя и направляющих клапанов.

Если машина оснащены турбодвигателем, то масло на свечах зажигания может указывать на неисправность турбокомпрессора.

Лаковые отложения на свечах

На свече заметны лаковые отложения, имеющие коричнево-желтый цвет или зеленый оттенок.

Что стало причиной: Самой распространенной причиной лаковых отложений на свечках являются присадки в бензине и в моторном масле.

Шлаковые отложения

На заземляющем элементе свечи и на электроде заметны большие отложения топлива и моторного масла.

Что стало причиной: Подобные шлаковые отложения (смолисто-коксовые) появляются чаще всего из-за присадок в моторном масле, которые в последние годы чаще всего используются производителями. В результате сгорания присадок образуются большие отложения на свечках, что может являться причиной неправильной работы двигателя и системы зажигания.

Расплавился центральный электрод свечи зажигания

Центральный электрод свечи выгорел. Край заземляющего элемента также оплавился.

Что стало причиной: Чаще всего подобное можно наблюдать при перегреве свечи, в результате неправильного зажигания автомобиля. Также свеча может расплавиться в результате отложений в камере сгорания, неисправности клапанов, низкого качества бензина, а также в результате неправильной затяжки свечи в головке блока

Быстрый износ электрода свечи

На конце электрода и заземляющего элемента виден сильный износ, в результате чего материал важных элементов свечи поврежден.

Что стало причиной: Некачественное топливо на АЗС с наличием вредоносных присадок. Некачественное моторное масло с агрессивными присадками. Кроме того, подобный износ свечей также наблюдается при детонации и перегреве.

Расплавленная свеча зажигания

Сильные отложения на электроде и на заземляющем элементе. Признаки не свечного отложения в результате нагрева.

Что стало причиной: Как правило, при таком виде износа свечей зажигания можно сделать вывод, что в камере сгорания присутствуют отложения, которые самовоспламеняются. Также возможно в головке блока двигателя неисправны клапана. В том числе подобный износ встречается и при использовании некачественного топлива.

Износ разъема свечи

Чаще всего свеча зажигания изнашивается, конечно, с той стороны, где генерируется искра.

Но свеча также может повреждаться с той стороны, где подключается разъем высоковольтного провода.

Что стало причиной: Старые разъемы высоковольтных проводов или перегрев свечи часто приводит к повреждению свечи в месте соединения с проводами высокого напряжения.

Признаки неисправности свечей зажигания – когда нужна замена

Необходимость установки новых СЗ обычно самостоятельно определяют по отклонению в работе основных систем автомобиля.

Типы поломок, когда требуется замена:

• плавающие обороты на холостом ходу;
• падение мощности двигателя;
• большой расход бензина;
• затрудненный, с отклонениями, запуск мотора;
• выброс пламени из глушителя;
• посторонний налет на поверхности СЗ;
• провалы в работе ДВС.

По проверке внешнего вида свечей обычно узнают о возможных неисправных узлах и системах автомобиля.

Неровная работа на холостых оборотах

Поломка одной СЗ приводит к отсутствию искры в камере сгорания. Пауза в зажигании смеси приводит к выбросам несгоревшего топлива и периодическому падению оборотов.

Сорвана резьба на головке свечи

Возникающая вибрация негативно влияет на все системы и узлы автомобиля.

Более низкая производительность

Ухудшение искрообразования влияет на полноту сгорания топлива в цилиндре. Признак неисправности – постепенное снижение мощности двигателя: машина может даже заглохнуть на ходу. Обороты остаются низкими при полностью открытой заслонке дросселя.

Повышенный расход топлива

Если свеча зажигания не дает искру, то несгоревшая смесь вылетает из трубы глушителя. Снижается производительность ДВС и увеличивается расход бензина, чтобы поддержать определенную мощность. Топливо может смешаться с моторным маслом, свойства смазки при этом меняются в худшую сторону.

Плохой запуск двигателя

Если стартер прокручивается, и машина заводится с заметной задержкой, то возможная причина – поломка свечи зажигания. Необходимо выкрутить СЗ на остывшем моторе, проверить наличие нагара или механических повреждений

Важно учитывать, что причиной задержки запуска бывает просто холодная погода

Пропуски в двигателе

При неисправности свечи зажигания, кроме падения мощности ДВС, можно заметить изменение звука работы мотора.

Еще один признак проблемы – в момент отсутствия искры ощущается толчок на корпус авто. При большом износе свечей машина может заглохнуть на любых оборотах.

Огонь из выхлопной трубы

Если СЗ не поджигает топливную смесь, то симптом неисправности – выброс несгоревших частиц из глушителя. В старых машинах с удаленным катализатором пары бензина воспламеняются. Необходимо быстрее провести замену СЗ, чтобы сохранить работоспособность двигателя.

Внешний вид свечи зажигания

Новое изделие обычно с белой керамической поверхностью и чистыми матовыми металлическими электродами накаливания. Посторонние отложения любого цвета и фактуры на поверхности однозначно указывают на неисправность свечи зажигания. По внешнему виду СЗ можно с высокой вероятностью диагностировать тип поломки.

Провал при резком ускорении

Плохое искрообразование на электроде свечи приводит к неполному сгоранию топлива в цилиндрах. По этой причине двигатель не может набрать максимальную мощность даже при полностью выжатой педалью газа. Автомобиль двигается рывками, иногда внезапно глохнет.

Один цилиндр не работает

Такая неисправность, как троение ДВС – это признак поломки свечи зажигания. Определяется по отсутствию искры. Дефект становится заметным уже на холостом ходу. Один неисправный цилиндр может на больших оборотах быстро вывести из строя ДВС.

Как получить правильные показания

Проверку двигателя свечами зажигания нужно проводить сразу после выхода двигателя на рабочую температуру после определенной нагрузки. Например, накануне стоит проехать в режиме номинальной постоянной скорости по трассе. Холодный двигатель же может сбить показания из-за работы мотора сна концентрированной смеси во время прогрева. Если выкрутить свечи на этой фазе, гарантирован черный нагар, который ошибочно принимают за индикатор неисправности.

Не стоит затягивать с проверкой после приобретения новых свеч. Именно чистые, оптимально подобранные детали подходят для тестирования двигателя. Достаточно проехать на них около 200 км. и сделать 20-километровый заезд под нагрузкой.

Масляный нагар

Двигатель – в порядке: каким должен быть «здоровый» нагар

Выкручивая свечку из мотора, мы сравниваем ее внешний вид с тем, который она имела в состоянии «из коробки». Абсолютного соответствия нет и не будет: поработавшая свеча зажигания в любом случае отличается от полностью нового аналога. Впрочем, есть и сходства.

Так, после нескольких сот километров работы в исправном двигателе оттенок изолятора должен оставаться таким, каким он был на абсолютно новой свечке. Это белый цвет, который, не должен меняться на протяжении всего срока службы изделия.

Естественно, демонтированная свечка должна быть абсолютно сухой, без видимых остатков масла и, тем более, бензина. Что же касается состояния бокового электрода и юбки, то тут допускаются некоторые изменения.

Тревожные показатели

Влияние свечей зажигания на работу двигателя самое прямое, и поэтому можно видеть все проблемы и поломки. Один из самых важных признаков, которые можно увидеть, выкрутив свечу, – это разрушенный центральный электрод, а также керамика на юбке. Это признак детонации. Возможно, двигатель долго работал на моторе с низким октановым числом. Также к детонации приводит ранний УОЗ и неверно подобранные свечи.

Деталь также может разрушиться, если она дешевая и некачественная. Может быть бракованной целая партия. Если свеча разрушилась, то возможно, что от нее отвалились какие-либо части. Это очень вредно для мотора – они могут застревать под клапанами или способны вызвать и другие дефекты.

Почему нельзя игнорировать это?

Начнем с катушек зажигания. Когда не вырабатывается искра, в катушке происходит скачок напряжения. Разница может оказаться настолько большой, что катушка просто сгорит. Хорошо, если это старый мотор, где на каждый цилиндр своя катушка – купил одну и поменял. Но если стоит единая кассета, как это бывает на некоторых Ситроенах и Опелях (на Саабах – вообще поголовно), ремонт будет очень дорогим.

Идем дальше. Детонация. Несгоревший бензин скапливается в камере сгорания и в один момент начинает самовоспламеняться под критическим давлением поршня. Страдает все – поршни, кольца, стенки цилиндров, вкладыши. Если мотор поймал детонацию, ремонт неизбежен. А менять придется многое…

Трещина в изоляторе свечи зажигания

Какой цвет считается нормальным?

О работоспособности бензинового силового агрегата свидетельствуют свечные электроды, окрашенные светло-коричневым оттенком, без масляного нагара и сажи. Подобная картина наблюдается в абсолютно новых двигателях и моторах, прошедших стадию капитального ремонта.

Если цвет рабочей части отличается от указанного, желательно произвести дальнейшую диагностику и выявить причину неполадок. Причем далеко не всегда виновником оказывается сам двигатель. Какие существуют варианты окраса искровых электродов:

• светло-серый или белый;
• черный;
• кирпичный либо откровенно красный оттенок.

Устройство свечи зажигания

Свеча зажигания представляет собой центральный электрод, который находится в изоляционной керамике. В нижнем конце свеча зажигания окружена металлическим корпусом, который вкручивается в головку блока цилиндров двигателя. На конце, которого и находится зазор, между которым и появляется искра.

В верхней части свечи расположен разъем для подключения к свече штекера высоковольтного провода. Высоковольтный провод подключен к катушке зажигания, которая генерирует высокое напряжение. В итоге электрический импульс поступает на свечу. Далее напряжение проходит через центральный электрод, и свеча генерирует искру.

Искра гарантирует, что существующая топливная смесь в бензиновом двигателе воспламенится в камере сгорания. Этот принцип применим только для бензиновых двигателей.

В дизельных двигателях используются свечи накаливания, которые необходимы только для холодного запуска двигателя. Воспламенение топлива в дизельных моторах осуществляется без участия искры, благодаря высокой степени сжатия дизельного топлива и смеси кислорода. Как мы знаем, при сильном сжатии смесь сильно нагревается. В итоге топливная смесь в дизельном силовом агрегате за счет сжатия нагревается до такой степени, что она самовоспламеняется без искры.
