Что нужно знать об автономном отопителе автомобиля

Прокачка топлива

Перед самым первым запуском необходимо прокачать топливо. Для этого одновременно нажимаете две нижние кнопки — OK и «стрелка вниз».

У вас на дисплее загорится надпись «Н» и «OF».

Переключаете на ON.

После этого толчкообразно со щелчками запускается насос. На экране высвечивается соответствующий значок.

Чтобы выключить прокачку, переведите все в режим OF, нажав стрелку вниз. Первым делом при прокачке идет заполнение фильтра.

В конце концов жидкость в трубке должна достигнуть конца шланга топливоподачи.

Натягиваете и зажимаете его хомутом на соответствующем вводе в печку.

По завершении прокачки, переходим к первому запуску.

Автономный отопитель салона своими руками (12 вольт)

Рынок предлагает широкую гамму различных автономных печек разных типов и компоновок. Все они имеют свои плюсы и минусы. Но если же вы живёте по принципу Фердинанда Порше: «Если хочешь сделать что-то хорошо, сделай это сам», то информация в этой статье станет очень полезной для вас. Итак, сразу к делу.

Для того чтобы собрать автономный отопитель салона, не нужно изобретать велосипед. Достаточно ознакомиться с давно известными нам способами подогрева воздуха и адаптировать их к необходимым требованиям. Начнём с того, что нам необходимы:

1. Источник питания;
2. Нагревательный элемент, который будет превращать поглощённую энергию в тепло;
3. Вентилятор для создания потока тёплого воздуха;
4. Механизм управления отопителя;
5. Предохранитель.

В роли источника питания для 12 В отопителя возьмём аккумуляторную батарею (АКБ) и генератор автомобиля. Советуем обзавестись индикатором заряда АКБ, так как автономная печка будет выступать хорошим потребителем энергии.

Выбор нагревателя так же очевиден, как и в любом ТЭНе — нихромовая спираль. Из-за своих свойств нихром (сплав никеля и хрома) имеет высокое сопротивление, но всё же является проводником, поэтому при подаче электротока сильно нагревается.

Для создания потока воздуха нам послужит обычный кулер, например, с блока питания компьютера. Сам же корпус блока питания можно использовать как корпус печки. А размещённую на нём кнопку — как механизм управления отопителя (для правильной и безопасной работы нужно подключать через реле).

Схема подключения автономного отопителя должна обязательно разрываться предохранителем необходимого номинала. Чем ближе он будет расположен к АКБ, тем меньше вероятность повреждения электропроводки автомобиля в аварийных случаях.

С общей конструкцией мы разобрались. Но этого, как показывает практика, мало

Важно ещё подобрать сопротивления нагревательных элементов и схему их подключения, чтобы не допустить перегрузки бортовой электросети. Что, как следствие, приведёт к разряду АКБ

Постараемся подобрать оптимальный ток потребления. К примеру, для автомобиля Daewoo Lanos с генератором Bosh или Hella с зарядным током 85 А. Для такого источника питания потребляющий ток в 10–15 А будет практически незаметным.

Приступим к самой сборке. Весь автономный отопитель салона монтируем в корпус блока питания компьютера. Нихромовые спиральные нити крепим к керамической плитке с помощью болтов и гаек. При установке плитки в корпус главное обеспечить, чтобы поток воздуха проходил через нагревательный элемент, забирая его тепло.

Важно подбирать сечение проводов для подключения, учитывая расчётную силу тока. К примеру, для медного провода 10 А нужен 1 кв

мм сечения. Плавкий предохранитель подбирается также по расчётной силе тока.

Двенадцативольтный автономный отопитель салона, собранный своими руками, будет приносить в два раза больше удовольствия владельцу, так как он не только сделал свой автомобиль комфортней, а и сэкономил бюджет. Теперь вам не страшны любые морозы и страх того, что штатный обогреватель откажет в самый неподходящий момент. В случае выхода из строя обогрева заднего стекла его можно отогреть подобным отопителем. Всё же не забывайте утеплить свой автомобиль. Для этого нужно заменить старые уплотнители дверей, а также обработать автомобиль теплоизоляцией для того, чтобы он не отдавал драгоценное тепло в атмосферу.

Многочасовое ожидание в автомобиле в дорожной пробке или, чего хуже, ночевка в открытом поле на морозе неизбежно приводят к мысли, что автономный отопитель салона – отнюдь не блажь охотника-рыболова или атрибут дома на колесах профессионального водителя.

На холоде или небольшом морозе через каждый час прогреваем двигатель до более-менее комфортной температуры в 60-70 градусов. При -20 о С греть приходится каждые 35-40 минут на средних оборотах, чтобы не умер аккумулятор. Если на печке была установлена дополнительная электропомпа, используем прогретый мотор, как автономный источник тепла. В зависимости от уровня утепления салона и температуры воздуха двигатель остывает за 2-3 часа, салон автомобиля – в два раза быстрее.

Устройство

Принцип устройства и конструкция подогревателей Бинар мало чем отличаются от аналогичных девайсов, предназначенных для выполнения такой же функции. Потому устанавливают агрегат в подкапотном пространстве, встраивая в систему охлаждения. Используемый в конструкции предпускового подогревателя насос характеризуется тем, что он начинает гонять потоки антифриза не только внутри самого Бинара, но также по всей системе охлаждения мотора ещё до самого запуска силового агрегата. Внутренние компоненты устроены так, чтобы максимально эффективно выполнять одну задачу. Здесь мы говорим про подогрев жидкости охлаждения до требуемых температурных показателей.

1. Когда включается электропитание автомобиля, ток идёт к воздушному нагнетателю и топливному насосу подогревающего устройства, происходит зажигание свечи накаливания, и ток далее переходит на обмотку циркуляционного насоса.
2. Воздух из внешней среды проникает внутрь камеры сгорания, а по пути своего следования перемешивается в требуемых пропорциях с топливом, впрыскиваемым с помощью форсунок.
3. Так получается топливовоздушная смесь, которая загорается от действия искры, что позволяет вырабатывать тепло.
4. При прохождении через теплообменник энергия, полученная от сгорания смеси, начинает прогревать его стенки, которые способствуют повышению температуры охлаждающей жидкости.
5. Антифриз циркулирует по замкнутому контуру, проходя через подогреватель, и проникает в магистрали силовой установки.
6. В патрубках, по которым проходит жидкость охлаждения, находится пара датчиков. Они контролируют температурные показатели на входе и выходе из них.
7. Информация с датчиков поступает на блок управления, который выбирает оптимальный режим функционирования.
8. Когда температура антифриза поднимается до определённого заданного значения, автоматическое реле активирует вентилятор отопителя. Тёплый воздух начинает поступать внутрь салона транспортного средства.
9. Обычно после нагрева жидкости охлаждения до 30 – 40 градусов включается радиаторный вентилятор, что позволяет прогревать салон машины.
10. Если температура антифриза достигает порядка 72 градусов Цельсия, тогда включается эконом-режим. Постепенно температура падает и достигает около 55 градусов, что позволяет вновь запустить подогреватель.

Автовладельцам следует внимательнее использовать регулятор скорости работы лопастей. Лучше включить его на минимальном режиме. В противном случае вы рискуете создать в салоне настоящую сауну. Если не вдаваться в некоторые детали, то конструктивно и по своему принципу работы предпусковые подогреватели, включая устройства от Бинар, можно считать похожими на автомобильные салонные печки.

Хотя Бинар является разработкой отечественных специалистов, это совершенно не мешает подогревателям конкурировать с ведущими зарубежными производителями. Не лишили также дополнительного комфорта в виде электронного блока управления, таймера и пульта дистанционного управления. Это позволяет девайсу работать ручным способом, а также автоматически согласно заданным параметрам таймера. Причём всё это делается дистанционно. Ещё более современным нововведением стало управление с помощью смартфона и через СМС-сообщения. Потому разработчики Бинар точно не стоят на месте, предлагая функциональные, современные и высокоэффективные агрегаты для предпускового подогрева двигателя.

Что такое автономный отопитель салона?

Автономный отопитель салона — устройство для обогрева внутреннего пространства автомобиля. Данный «помощник» пользуется наибольшим спросом у профессиональных водителей, дальнобойщиков и строительных бригад.

Все обогреватели для автомобилей делятся на следующие виды:

Воздушные

Устройства, предназначенные для прогрева внутреннего пространства машины (грузовой кабины, салона автомобиля, багажного отсека и так далее).

Данные изделия работают по принципу фена. Воздух пропускается через отопитель, нагревается и подается обратно.

Благодаря наличию регулировки у водителя есть возможность экономно затрачивать заряд АКБ и топливные ресурсы.

Наиболее популярные производители — Планар, Webasto, Belief и прочие.

На фото отопитель салона Планар.

Жидкостные

Более функциональные устройства, которые обогревают сначала двигатель, а уже после — салон автомобиля. Данная особенность упрощает пуск транспортного средства в холодную погоду, когда температура воздуха ниже 0 градусов Цельсия.

Такие отопители могут получать управление с дистанционного пункта или программироваться заблаговременно на конкретное время. Популярные производители таких устройств — Бинар, Webasto, Eberspacher.

Стоит отметить, что автономные отопители салона могут работать от четырех разных источников питания:

• напряжения — 12 и 24 Вольта;
• газа (пропана);
• бензина;
• солярки.

Возможны и комбинированные варианты, когда устройству необходимо питание (12/24 Вольта) и один из видов топлива (бензин/дизель).Турбокомпаунд, назначение, принцип работы

Виды и типы обогревателей для авто

Автономные отопители для автомобилей бывают трех типов:

1. Воздушные модели.
2. Масляные варианты.
3. Обогреватели жидкостного типа.

Кроме того, приспособления подразделяются по принципу питания. В качестве такового может использоваться электроэнергия (12 и 24 вольта), газ, дизельное топливо или бензин. Также имеются комбинированные вариации.

Независимые обогреватели салона служат для поддержания оптимального температурного режима. Их особенность в том, что они могут функционировать без запущенного двигателя. Имеется несколько режимов работы: стандартная вентиляция и подсос воздушной смеси снаружи. За контроль работы отвечает внешний термостат или встроенный таймер. Отопители автономные обеспечивают комфортные условия для пассажиров, водителей дальнего следования, операторов специальной техники.

Жидкостный отопитель салона

Устройство встраивается в общую систему автомобиля — подключается к топливопроводу, а электрические компоненты обогревателя — к электрической цепи авто. При включении жидкость нагревается в системе охлаждения и проходит через двигатель и радиатор. По мере нагрева, включается вентилятор и теплый воздух поставляется в салон. Прибор с помощью датчиком автоматически регулирует прокачку хладагента и скорость работы вентилятора.

Жидкостный отопитель салона включается либо ручным способом, либо в автоматическом режиме по времени включения, заданному пользователем. Кроме того, некоторые модели управляются дистанционно, что позволяет автолюбителю заранее прогреть автомобиль.

Виды автономных автомобильных отопителей и их устройство

Автономные автомобильные обогреватели бывают двух видов: жидкостные и воздушные. Оба вида имеют предназначение обогрева автомобиля, но их конструкция и принцип действия существенно отличаются друг от друга и имеют свои плюсы и минусы.

Воздушный отопитель

отопительотопительДанный вид печки предназначен в основном для обогрева салона и не имеет никаких дополнительных функций. По принципу работы он похож на обыкновенный бытовой фен. С одной стороны он засасывает холодный воздух, который проходя через систему обогрева, выходит из нее с другой стороны горячим. При сгорании топлива в этом устройстве выделяется тепло, которое и подогревает поступающий холодный воздух.

Этот автономный отопитель устанавливается в любом удобном месте салона автомобиля, а для отвода отработанных газов установлены патрубки, для вывода их на улицу. Камера сгорания печки также герметична. Питание это устройство может осуществлять как из дополнительного бака, так и из общего бака автомобиля.

Cистема снабжена регулятором температуры, который входит в комплект обогревателя. Он автоматически следит за температурой в салоне и, в случае необходимости, управляет оборотами вентилятора (увеличивая или уменьшая их).

• возможность беспрерывной работы в течение суток;
• не разряжает аккумулятор;
• потребляет минимум топлива;
• имеет простую конструкцию;
• легко устанавливается;

Минусы:

• не подогревает двигатель;
• при длительном использовании сильно уменьшает влажность и в воздухе ощущается недостаток кислорода;

Жидкостной отопитель

Этот автомобильный автономный отопитель имеет гораздо более сложное устройство. Его монтаж и подключение занимает больше времени и значительно сложнее. Чаще всего эти отопители устанавливают в моторном отсеке, путем соединения с контуром системы охлаждения двигателя. К штатному топливопроводу подключается система питания обогревателя, а электрокомпоненты к электрической цепи автомобиля.

При включении, отопитель начинает греть жидкость в контуре системы охлаждения двигателя. И при помощи насоса, прогонять ее через двигатель и штатный радиатор печки автомобиля. При достижении жидкостью нужной температуры, автоматически включается вентилятор и начинается прогрев салона.

Основываясь на показаниях температурного датчика, отопитель автоматически регулирует прокачку охлаждающей жидкости и обороты вентилятора. Запуск этой системы возможно производить как вручную, так и автоматически, задав день и час включения. Также в комплект может входить дистанционное управление, которое позволяет включать печку с расстояния до тысячи метров.

Плюсы:

• подогревает не только салон, но и двигатель автомобиля;
• имеет дистанционное управление;
• возможность программирования времени включения;

Минусы:

• сложная установка и подключение;
• большая стоимость;

При выборе автономного отопителя обратите внимание, что системы могут работать на разном топливе. На таких как: дизель или бензин, также существуют системы, работающие на природном газе

Так ли все просто

Несмотря на кажущуюся простоту принципа нагрева, воздушный отопитель вряд ли можно считать дополнительным отопителем салона, который можно сделать своими руками. Требования, предъявляемые к самодельному обогревателю, практически очень трудновыполнимы:

• Качество сварки компонентов с учетом удельной тепловой нагрузки и деформации сопрягаемых компонентов;
• Надежность систем управления, необходимых для работы автономного отопителя;
• для предотвращения отклонений от режима горения, образования большого количества угарного газа, прогорания стенок камеры и последующего смешивания продуктов горения и нагретого воздуха;
• для обеспечения контроля над процедурой запуска без риска возникновения пожара.

Другой вариант организации отопления

Классическим вариантом автономного отопителя является схема, в которой отопительный агрегат объединяет два контура — систему отопления двигателя и теплообменник для охлаждающей жидкости, направляемой на обогрев салона.

Существуют варианты автономной системы отопления с незначительными модификациями, имеющие изолированный бак или бак для горячей воды, подключенный к системе отопления кабины. Такой котел выполняет функции как аккумулятора тепла, так и источника горячей воды. Вспомогательный насос перекачивает и нагревает бак, который работает как бойлер. Такой автономный обогреватель чаще всего используется в мобильных домах — домах на колесах.

Третий вариант

Электрический автономный отопитель, также известный как «фен», используется для быстрого обогрева салона в холодную погоду. Если в вашем автомобиле емкость аккумулятора не менее 75 Ач, используйте электрический обогреватель салона, который конструктивно является 12-вольтовым аналогом фена, только вместо 220 вольт домашней сети используется 12-вольтовый аккумулятор и автомобильный генератор. Не стоит ожидать африканского тепла в гостиной, но за то время, которое требуется автомобильному обогревателю, чтобы нагреться до желаемых 70-80 градусов Цельсия, подобный автомобильный обогреватель салона, работающий от прикуривателя, незаменим, когда нужно срочно отогреть замок или удалить иней с замерзшего лобового стекла.

низкая мощность и скорость нагрева;
Необходим «здоровый» и полностью заряженный аккумулятор и хороший генератор переменного тока.
Нагревательный элемент «фена» нагревается до высокой температуры и частично сжигает кислород в салоне.
При эксплуатации обогревателя необходимо соблюдать осторожность, чтобы не допустить контакта легковоспламеняющихся веществ с нагревательным элементом.

Автономный обогрев салона электромобиля проще всего сделать своими руками с помощью электронагревателя, работающего от прикуривателя.

Наиболее распространенной и дешевой конструкцией нагревателя является схема, состоящая из 12-вольтового вентилятора-кулера, используемого в блоках питания и системах охлаждения компьютеров, и нагревательной подушки. Последний выполнен в виде каркаса или трубы из негорючего и диэлектрического материала. Также подходят крышки и корпусные детали электростартера высокой мощности, изготовленные из текстолита или армированного стекловолокном пластика.

В качестве нагревательного элемента автономного нагревателя можно использовать нихромовую спираль, намотанную на специальные керамические монтажные скобы. В этом случае панель может быть изготовлена из любого термостойкого материала.

Наш вспомогательный отопитель салона питается от прикуривателя напряжением 12 В, поэтому в конструкции мы использовали нихромовую проволоку с низким сопротивлением:

• Используя тестер, мы измеряем сопротивление 1 м провода;
• Чтобы получить максимальный ток 5 А, отрежьте отрезок нихрома с сопротивлением 2 Ом и сделайте катушку, намотав проволоку на стержень или карандаш;
• растяните полученную катушку так, чтобы расстояние между витками катушки составляло не менее 2-3 толщин проволоки;
• Исходя из полученной длины спирали, определите размер нагревательной подушки так, чтобы в каркасной секции было не менее 4-5 рядов нагревательного элемента.
• Прикрепите катушку к монтажной раме, установите вентилятор и подключите к выходным контактам двухжильный кабель сечением не менее 1,5 мм 2.

После того как конструкция автономного электронагревателя собрана, протестируйте его, подключив на короткое время к клеммам аккумулятора. Если установка выполнена правильно — теплообменник нагревателя не должен нагреваться до «красного» состояния, направление потока воздуха, нагнетаемого вентилятором, должно соответствовать расчетному

В противном случае измените полярность подключения и обратите внимание на подключение штекера прикуривателя

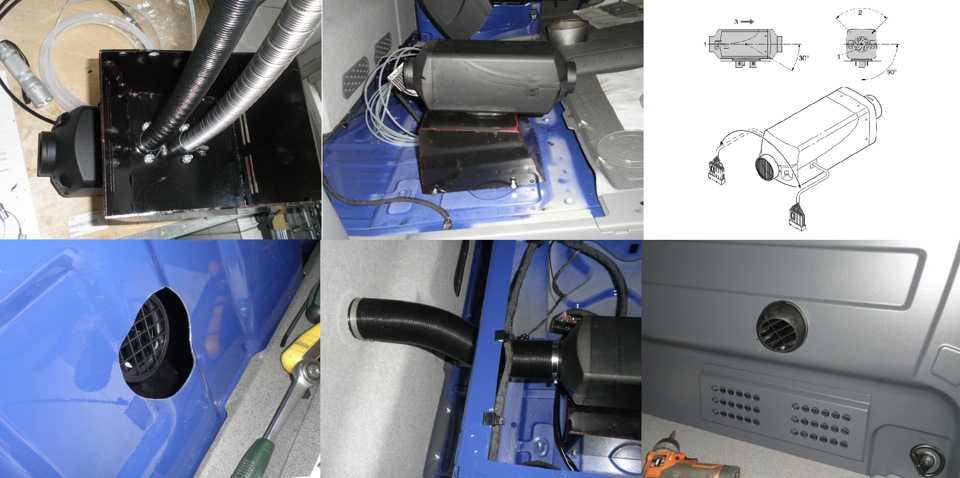

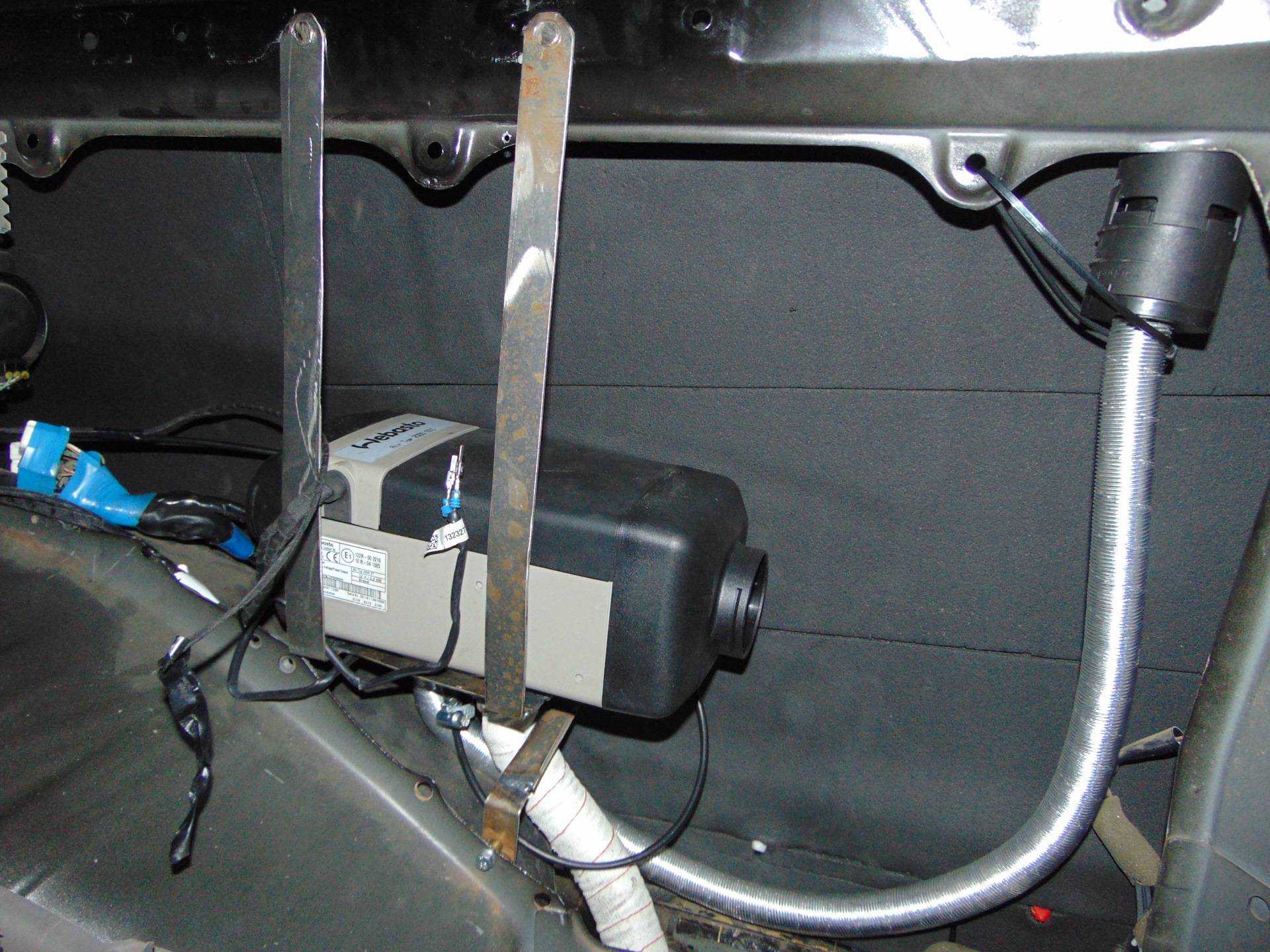

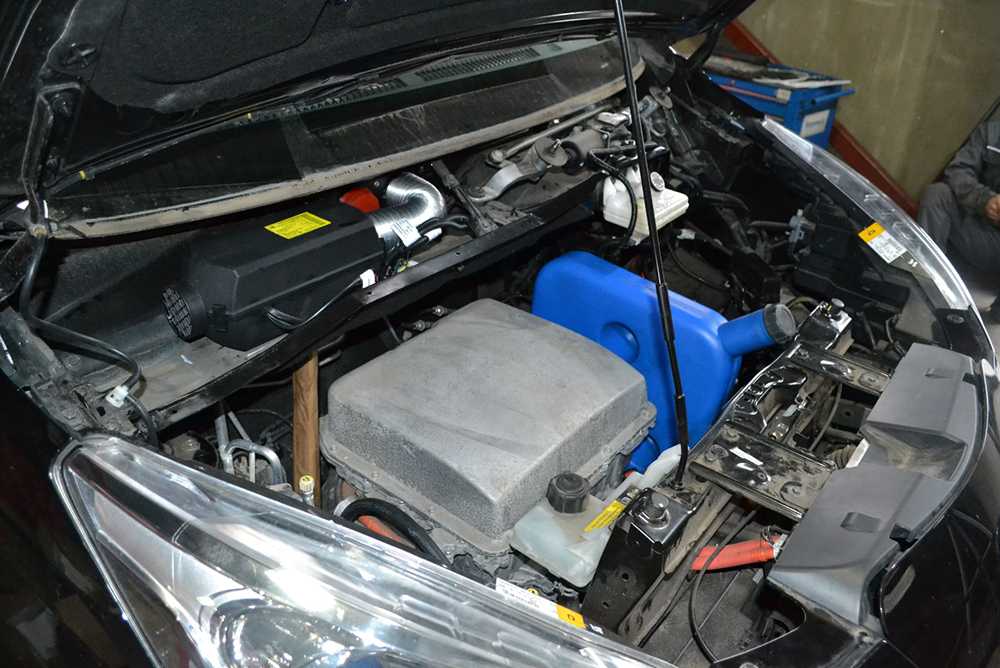

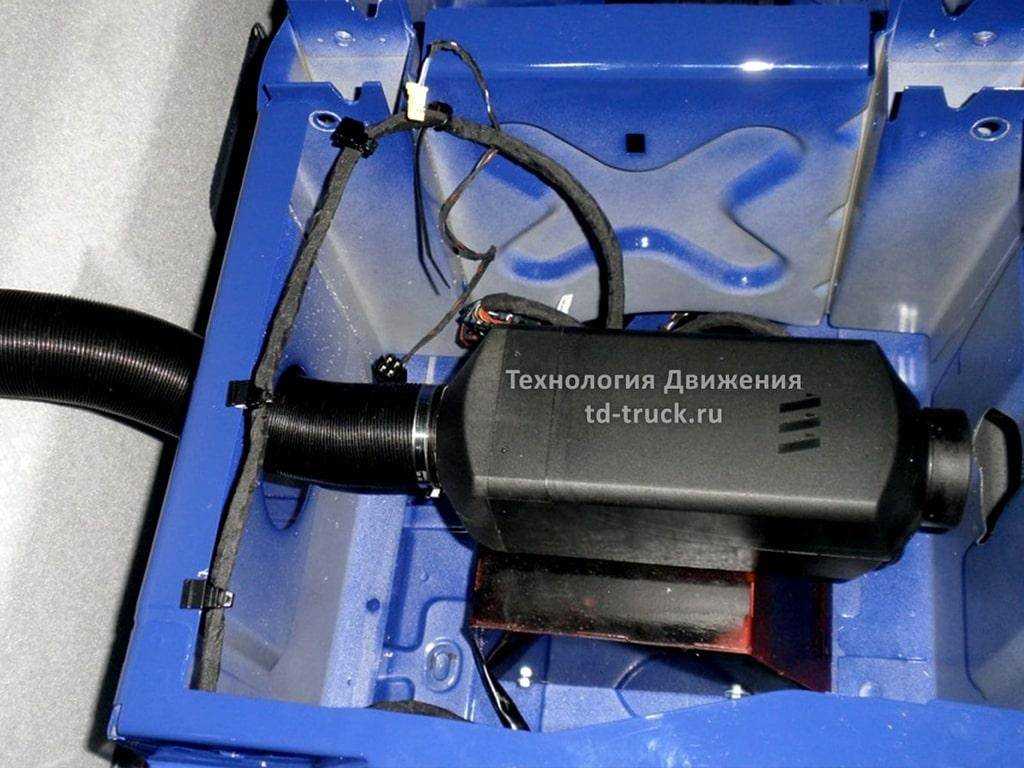

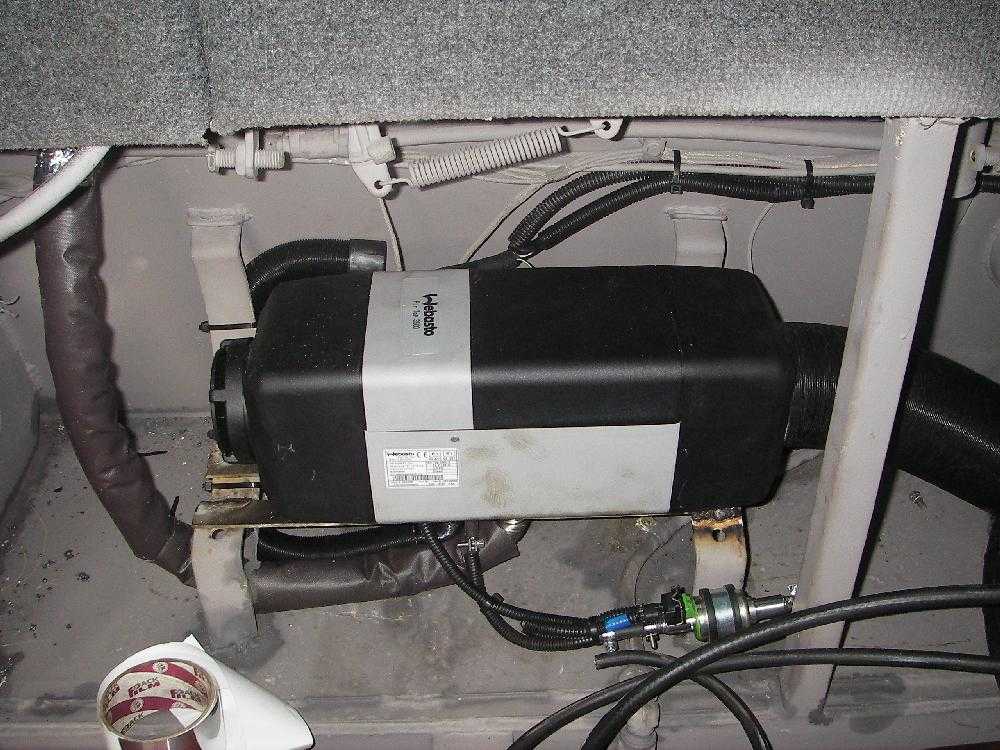

Инструкция по установке своими руками

Чтобы впоследствии не потребовался ремонт автономных отопителей автомобилей, большинство производителей изначально рекомендуют обращаться к специалистам за установкой. Разумеется, монтаж такой системы для кабины или салона автомобиля лучше доверить профессионалам, особенно, если вы сталкиваетесь с такой задачей впервые. Но иногда автовладельцам приходится осуществлять установку АО своими силами. Особенно этот вопрос актуален для автолюбителей из небольших городов, в которых просто отсутствуют хорошие специалисты и соответственно, возможность качественной установки.

Кроме того, произвести установку бензинового или электрического АО на 12 или 24 вольт своими силами иногда приходится из-за высокой стоимости монтажа. Однако, всегда необходимо помнить о том, что владельцам автомобилей не всегда удается сэкономить на самостоятельном монтаже АО. Ведь если вы случайно сломаете хотя бы одно крепление электрического АО на 12 ил 24 Вольт, это может привести к серьезным финансовым затратам.

Итак, чтобы произвести самостоятельный монтаж электрической системы на 12 или 24 Вольт в кабину или салон машины, следует выполнить следующие действия:

В первую очередь, чтобы правильно установить бензиновый, дизельный или электрический на 18 вольт АО, необходимо определиться с местом монтажа самого подогревателя печки. Для этого вам необходимо найти место в моторном отсеке, которое будет наиболее оптимальным.
Следующим этапом монтажа бензинового или электрического АО на 12 вольт будет укладка магистрали. Если это электрический вариант на 12 вольт, то он может питаться от прикуривателя либо аккумулятора. Соответствующим образом необходимо подключить питание устройства к АКБ на 12 вольт или прикуривателю. Если речь идет о топливном варианте, то к подогревателю печки следует подключить магистраль, которая может идти напрямую из бака или бензонасоса. При необходимости можно использовать разветвление в моторном отсеке.
Далее, следует осуществить электрическое подключение, чтобы активировать работу блока управления. Сам блок желательно расположить в салоне транспортного средства. Учтите то, что на блок не должна воздействовать влага и высокие температуры, поскольку это негативно отразится на его функциональности. Для подключения можно использовать не загруженную цепь, защищенную предохранителем

Использование предохранителя или реле важно, поскольку при скачках напряжения блок управления может выгореть. Но, как показывает практика, блоки от известных производителей, как правило, служат достаточно долго.

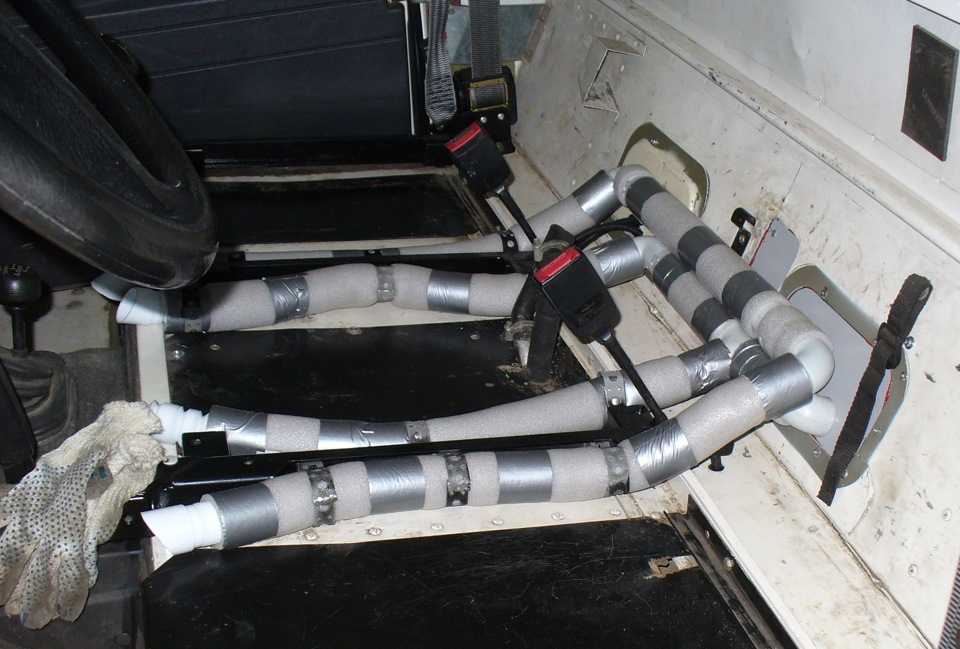

Затем вам необходимо провести воздуховоды от устройства в салон транспортного средства. Для этого, как правило, используются магистрали штатной печки машины или другие отверстия.
Побеспокойтесь о том, чтобы в местах входа отопительных патрубков отсутствовали зазоры, поскольку это приведет к попаданию холодного воздушного потока в салон

Для того, чтобы избавиться от зазоров, используйте уплотнительные элементы, которые должны идти в комплекте.
После того, как дополнительный отопитель салона будет установлен, необходимо проверить его работоспособность. Желательно это сделать до того, как вы начнете собирать все компоненты моторного отсека. Включите печку и в соответствии с инструкцией по эксплуатации проверьте работоспособность системы на всех режимах. Более подробно об установке такой системы сказано на видео (автор видео — Timur Safin).

Для этого, как правило, используются магистрали штатной печки машины или другие отверстия.
Побеспокойтесь о том, чтобы в местах входа отопительных патрубков отсутствовали зазоры, поскольку это приведет к попаданию холодного воздушного потока в салон. Для того, чтобы избавиться от зазоров, используйте уплотнительные элементы, которые должны идти в комплекте.
После того, как дополнительный отопитель салона будет установлен, необходимо проверить его работоспособность. Желательно это сделать до того, как вы начнете собирать все компоненты моторного отсека. Включите печку и в соответствии с инструкцией по эксплуатации проверьте работоспособность системы на всех режимах. Более подробно об установке такой системы сказано на видео (автор видео — Timur Safin).

Предназначение

Рискуя несколько часов пробыть на морозе, многие не задумываются о возможных последствиях. На самом деле, мотор остывает за пару часов, а салон еще быстрее. Чтобы впоследствии не потребовался ремонт автономных устройств, большинство изготовителей советует по поводу монтажа обращаться к профессионалам. Но, если имеется определенный опыт и соответствующие навыки, установить такое приспособление по силам собственноручно.

Обогрев от работающего двигателя предусмотрен во всех легковых машинах и коммерческих автомобилях. Однако для наличия тепла при длительной стоянке, наиболее результативным вариантом является установка автономного отопителя. Чтобы правильно и эффективно обеспечить их монтаж и эксплуатацию, следует изучить типы агрегатов, их характеристики и возможности.

Подводим итоги

Мы уже писали о том, сколько потребляет энергоносителя современные обогреватели для дачи и квартиры. Исходя из имеющихся расчетов, делаем вывод, что самым экономичным является дизельный обогреватель. Но разница между ним и газовым агрегатом минимальная. Значит, обратимся к другим характеристикам:

• метод нагрева;
• экологичность;
• безопасность.

По всем вышеупомянутым характеристикам выигрывает каталитический газовый прибор, который с уверенностью можно назвать самым энергосберегающим обогревателем. Помимо этого, начинали мы с того, что агрегат должен быть автономным. Этот фактор ставит последнюю точку в пользу уже озвученного варианта.

Автономность отопителя означает его независимость от других коммуникаций, то есть, наличие в агрегате всего необходимого для работы, в том числе, и определённого запаса энергоносителя. Такие устройства незаменимы в полевых условиях или при обогреве помещений, не оборудованных электро- и газоснабжением.

Рассмотрим несколько видов автономных теплогенераторов в ракурсе пригодности для отопления небольших строений – курятника, гаража и т.д.
