На каком моторе гнет или не гнет клапана при обрыве ремня/цепи

avtoexperts.ru

Одна из страшных тем в разговорах автомобилистов – почему гнутся клапана, на каких автомобилях возможна эта поломка, и как ее предотвратить. Сегодня мы подробно расскажем о причинах, по которым выходят из строя клапана двигателя и мерах профилактики этой неисправности.

За что отвечают клапаны в моторе

Для начала немного теории. Наверняка каждый автолюбитель знает, сколько цилиндров в моторе его автомобиля, а вот сколько в нем клапанов – на этот вопрос ответ дадут не все. В большинстве современных двигателей насчитывается от восьми до шестнадцати клапанов (по два или четыре на один цилиндр), есть силовые установки (восьми или двенадцатицилиндровые), у которых количество клапанов – от 24 до 32-х.

Клапан – важная деталь газораспределительного механизма (ГРМ) двигателя машины, которая располагается в головке блока цилиндров, отвечает за своевременную подачу воздуха в цилиндр и вытеснения из него отработанного газа.

Причем, один и тот же клапан не может выполнять указанные функции, а потому каждый цилиндр оборудован двумя видами клапанов – впускными, которые подают в камеру сгорания воздух, и выпускными, которые выдавливают из этой камеры продукты сгорания топливовоздушной смеси.

Есть двигатели, у которых на один цилиндр приходятся по два выпускных и впускных клапана, а есть такие, где впускных клапанов больше, чем выпускных (трех и пятиклапанные цилиндры). В строении клапана различают две части: тарелку и стержень. Именно стержень клапана и попадает под удар, когда из строя выходит один из элементов газораспределительного механизма.

В рабочее состояние клапаны приводит распределительный вал, который, вращаясь вокруг своей оси в головке блока цилиндров, поднимает одни и опускает в цилиндры другие клапаны – это так называемые газораспределительные фазы. В свою очередь, распредвал в движение приводит коленчатый вал – оба этих элемента ГРМ связаны между собой приводом, который может быть зубчатым, ременным или цепным. Зубчатая передача вращает распределительный вал в блоке цилиндров, а ременная или цепная – в головке блока цилиндров.

В настоящее время наибольшее распространение получили двигатели, в газораспределительном механизме которых используется ремень или цепь. Ременной тип привода проще по своей конструкции, но менее надежен, чем цепной. Цепной тип привода, в свою очередь, устроен сложнее – в его механизм входят натяжные ролики и успокоители. Мы неслучайно столько внимания уделили деталям газораспределительного механизма – понимание принципа его работы поможет нам в дальнейшем определить причины, по которым гнет клапана.

Почему гнутся клапаны

И у газораспределительного механизма с ременным приводом, и у ГРМ с цепным приводом может настать момент, когда выходит из строя ременная или цепная передача. Обрыв ремня ГРМ или растяжение звеньев цепи ГРМ, которые не в состоянии зацепиться за зубья шестерен распределительного вала (проскальзывание) ведет к тому, что распредвал резко останавливается, а коленчатый вал продолжает свое движение.

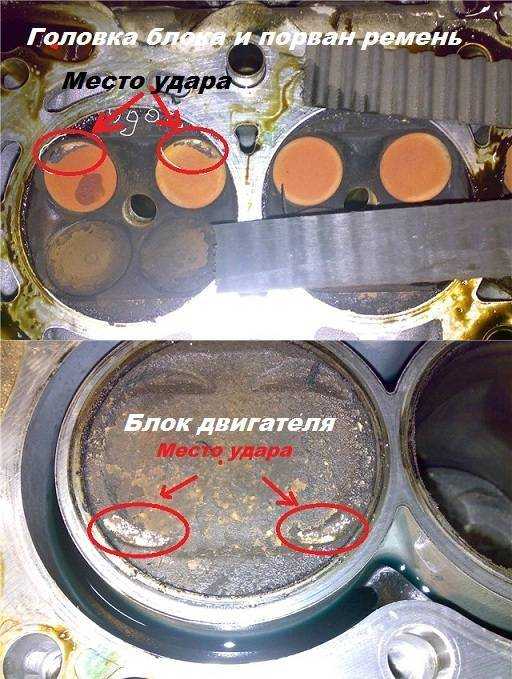

В этот момент клапаны утапливаются в цилиндр, а им навстречу поднимается поршень. Сила подъема поршня намного больше, чем у опускающихся клапанов, поэтому поршень ударяет по тарелке клапана, а стержень, не выдерживая этого удара, сгибается или даже ломается. Происходит полная остановка двигателя, заводить который снова не рекомендуется, чтобы не спровоцировать более серьезной поломки – выхода из строя поршней, что чревато дорогостоящим ремонтом головки блока цилиндров.

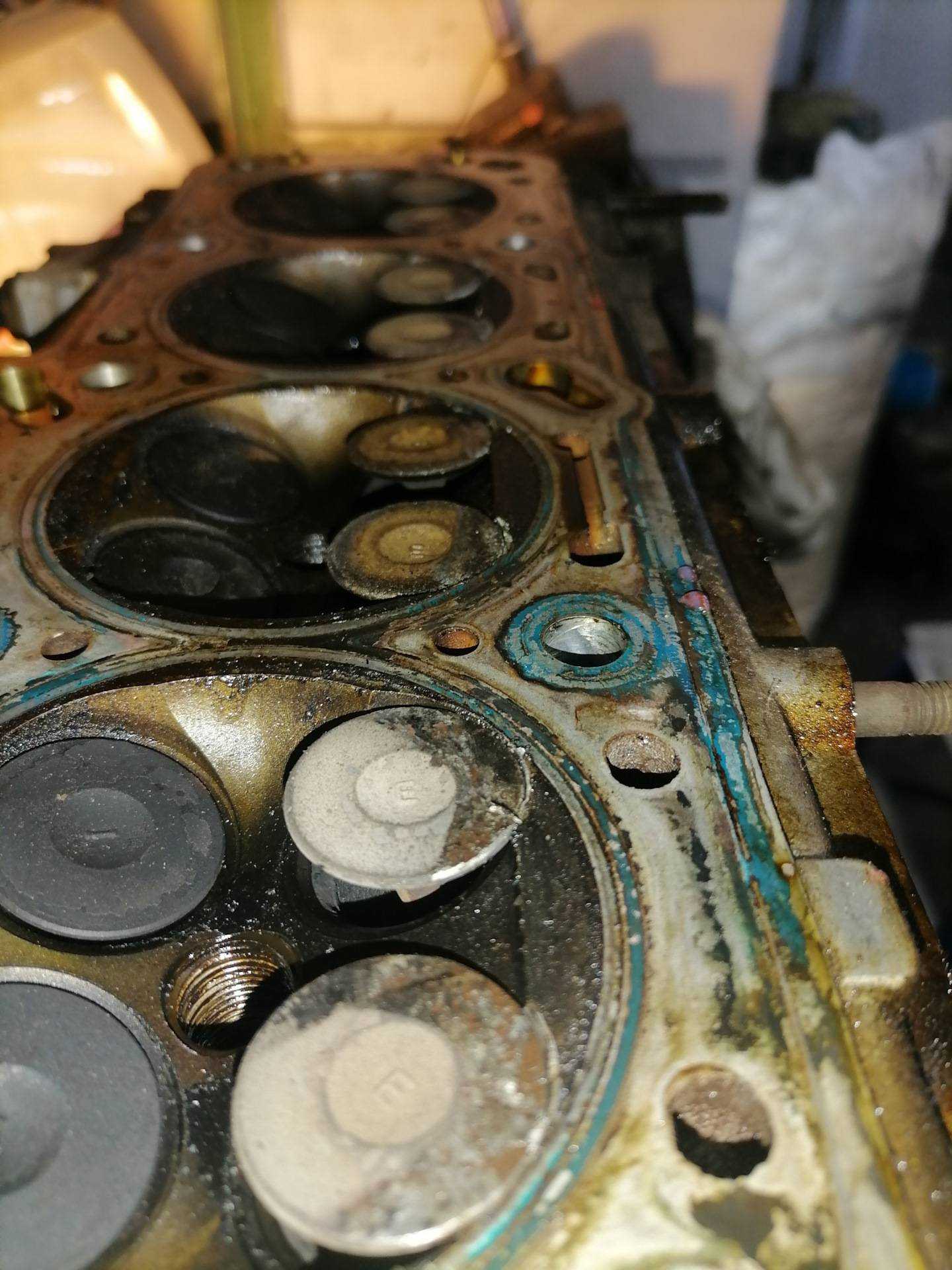

Как определить, что клапана погнулись

Установить на глаз, что при обрыве ремня или проскальзывании цепи ГРМ загнуло клапана, нельзя. Для этого нужно провести две нехитрые операции.

Для начала установим на ролики по меткам новый ремень ГРМ и потихоньку прокрутим коленчатый вал. Достаточно от двух до пяти оборотов чтобы определить, что клапана погнуты: если вращение свободное, то стержни клапанов целы, если затруднено – клапана загнулись.

Бывает так, что коленвал прокручивается, а клапана все равно загнулись. Как в таком случае определить поломку? Надо замерить компрессию в цилиндрах, предварительно выкрутив свечи зажигания. Если в цилиндре компрессии нет — клапана погнулись.

Как не допустить поломки клапанов

Разберем причины, по которым мог порваться ремень, чтобы понимать, как предотвратить такую поломку.

Как узнать, гнет ли клапана на вашем авто

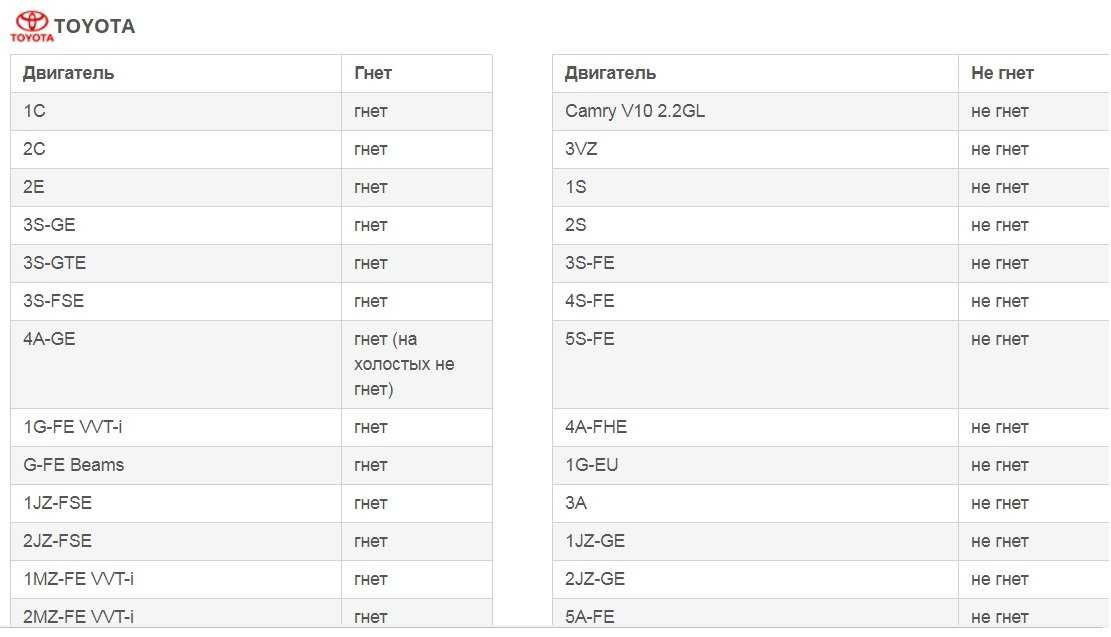

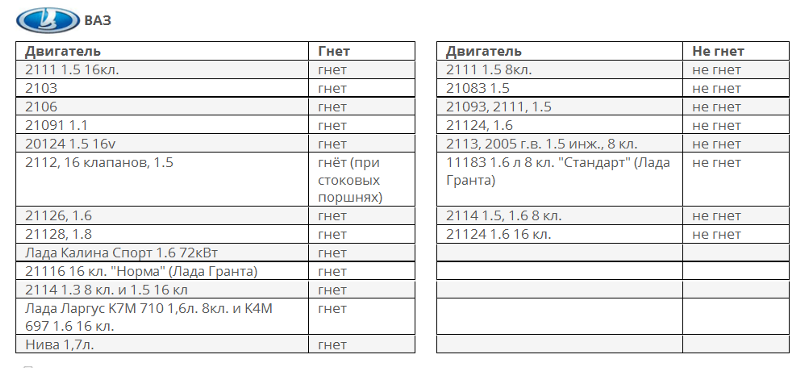

Чтобы узнать, на каких двигателях не гнёт клапана, а на каких гнет, уточните модель вашего ДВС. Ниже приведем таблицу, где указана информация для каждого двигателя.

Последствия обрыва ремня

Вероятность загиба можно проверить и своими руками. Для этого нужно выставить поршень в ВМТ и прокрутить распредвал (два полных оборота). Если вал идет с трудом, значит, он упирается в клапан и при обрыве ремня его сломает.

Почему рвётся ремень

Основная причина, по которой происходит разрыв ремня, связана с небрежным отношением владельца автомобиля. Все дело в несвоевременной замене изношенной детали. Средний интервал замены ремня составляет шестьдесят тысяч километров. Первый раз водители меняют деталь в СТО, а потом просто забывают об этом мероприятии.

Ряд основных причин, по которым может произойти обрыв ремня:

Качество запчастей

Качество запчастей зависит от марки производителя ремней ГРМ. На таких деталях не стоит экономить. Для среднего ценового сегмента высокую популярность приобрели ремни марки: Балаково, Bosch, Lemforder. Более дорогие – Gates, Contitech, Dayco. Чтобы не возникло неприятностей во время эксплуатации детали тщательно подходите к выбору деталей.
Ролик самопроизвольно заклинивает или отпускается.

Неправильная установка ремня

Довольно часто обрыв происходит через 1000- 2000 км. после предыдущей замены. Основная причина — недостаточная или черезмерная затяжка. Лучше всего производить подобные работы у проверенных мастеров, а также проверять состояние автомобиля после работ. Слушать не изменился ли звук, который издает двигатель. Проверять  не съехал ли ремень, нет ли трещин.

Поломка роликов натяжения

Ролики натяжения предназначены для натяжения ремня ГРМ. Они не дают детали соскакивать и проскальзывать. Ролик – это своеобразный подшипник со специальным покрытием. У всех деталей есть своей срок службы. Изношенный ролик шумит и если не произвести его замену, то он за небольшой промежуток времени испортит полотно ГРМ.

Клин помпы

Чаще всего такой поломке подвержены автомобили российских производителей. В иномарках это редкое явление. Заклинивание помпы приводит к разрыву ремня и требует замены.

Несвоевременная замена

Старение и износ детали – одна из наиболее частых причин разрыва. Обрыв ремня по средним показателям происходит через шестьдесят тысяч километром. В автомобилях зарубежного производства эта цифра может достигать отметки сто пятьдесят тысяч километров пробега. Но у всего есть свой предел. Деталь за время эксплуатации истирается и приходит в негодность. Именно износ ремня – самая распространённая причина повреждения детали.
У российских автомобилей срок эксплуатации ремня может быть ещё ниже, чем описано выше, поэтому при покупке подержаного авто, лучше сразу заменить ГРМ.

Инородные элементы

Иногда масло, грязь могут попасть на деталь и заклинить Распредел или коленвалю Обязательно проверять защитную крышку, крепления. При необходимости – производить замену.

Причины обрыва ремня ГРМ

Наиболее распространенные причины, которые приводят к обрывам приводного ремня, – это несоблюдение владельцами предписаний производителя по замене. Когда машина новая и находится на гарантии, то владельцы очень редко заглядывают под капот – всю работу по обслуживанию выполнит официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.

Нередко может выйти из строя помпа. Во многих моделях авто она приводится от ремня ГРМ. Если помпа выходит из строя, то систему заклинит, а ремень протрется за несколько часов. Также одна из самых популярных причин – это некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.

Могут выходить из строя и распределительные валы, а также натяжные ролики механизма ГРМ. Последние отваливаются или же могут заклинить – ремень или слетает с шестеренок или происходит обрыв. Вот из-за чего на ВАЗ загнуло клапаны.

С ремнем может случатся не только обрыв. Нередко зубья срезаются, а обнаружить их не так просто. Зубья могут проскакивать, если поломалась пружина натяжного ролика. На некоторых моторах шестеренка распределительного вала имеет специальную коническую посадку. В качестве страховки от проворачивания шестерни служит только затянутый болт. Если его не дотянуть, то есть риск, что шестерня провернется, а в результате гнет клапаны. Замена — единственный выход из ситуации.

Самостоятельная проверка

Если вы хотите знать наверняка, погнуться клапана при обрыве ГРМ или нет, можно сделать самостоятельную диагностику. Ее проводят на заглушенном моторе:

1. Отсоедините защитный кожух с боковой части мотора.
2. Снимите газораспределительный ремень.
3. Аккуратно прокрутите распредвал. Если в определенный момент вы почувствуете, что он во что-то уперся, значит клапана на обрыве ремня обязательно загнет.

Такую диагностику можно проводить только на ДВС со специальными метками на распредвалах, причём этот метод не является точным.

Если же у вас уже произошел обрыв ремня, то узнать его рабочее состояние можно путем измерения компрессии на каждом из цилиндров. Это делают после установки нового ремня ГРМ, на работающем ДВС.

Возможные затраты и процедура замены ремня

Стоимость одного клапана без учёта дополнительных затрат составляет в среднем тысячу рублей, а учитывая что заменить возможно понадобится все 16. можно представить во сколько примерно обойдётся ремонт.

Помимо сопутствующих мелочей, вам понадобится приобрести:

• Новый ремень, или комплект ГРМ с натяжным и обводным роликом.
• Прокладки для впускного и выпускного коллекторов.
• Прокладки для ГБЦ и крышки клапанов.
• Набор крепёжных болтов.
• Возможно водяной насос (Помпу), если есть подозрения на износ.

Операцию по замене проще всего производить на подъёмнике. Для работы вам понадобится:

• набор ключей
• отвёртка
• установочные штифты для меток ГРМ
• в некоторых случаях спец. инструмент.

Чтобы демонтировать старый ремень придерживайтесь следующего плана действий:

1. Снимите кожух ГРМ — закреплён несколькими болтами.
2. Открутите болты картерной защиты.
3. Далее снимите ремень компрессора. Для этого, демонтируйте его, извлеките ремень и установите компрессор на место.
4. Снимите ремень генератора.
5. Чтобы обесточить все контакты снимите клемму с аккумуляторной батареи.
6. Открутите крепёжные болты с двигателя и извлеките генератор, клемму и шкив помпы, не забывая предварительно удалять удерживающие их болты.
7. Возможно потребуется снять опору двигателя
8. Снимите защитный кожух с ремня ГРМ

Теперь приступайте к непосредственной замене, для которой вам понадобится извлечь крышки зубчатого шкива и вытянуть старый ремень ГРМ. Поставив на его место новый и затяните натяжитель. Если и ролики пришли в негодность их также следует заменить. Далее соберите конструкцию в обратной последовательности. Учитывайте, что для каждой марки автомобиля характерны свои особенности демонтажа и установки ремня ГРМ, однако, в целом они весьма схожи.

Простой способ узнать, загнет ли клапана при обрыве ГРМ на вашем двигателе

Обрыв ремня ГРМ может стать настоящей трагедией для автовладельца. Нередко восстановление двигателя после такой неисправности обходится в крупную сумму, ведь приходится полностью перебирать мотор или менять его. Если несколько десятилетий назад почти все двигатели были защищены от загибания клапанов при обрыве ремня ГРМ, то сейчас такое решение встречается всё реже. Именно поэтому далеко не все автовладельцы знают, что их ждет при возникновении такой проблемы. Я решил рассказать о простом способе узнать, загнет ли клапана при обрыве ремня ГРМ на конкретном двигателе. Несмотря на сравнительно высокое качество современных комплектующих, ситуации с обрывом ремня происходят довольно часто

. Многие автовладельцы убеждены, что проще всего избежать неисправности путем своевременной замены комплектующих. По большей мере это утверждение верное, нона практике даже такой подход не всегда спасает от обрыва . Один из моих знакомых купил на свою иномарку оригинальный ремень ГРМ, который прослужил всего 5 000 км, после чего оборвался. Ремонтировать двигатель пришлось самостоятельно.

Проще всего узнать, загнет ли клапана при обрыве ремня ГРМ на конкретном двигателе, по опыту других водителей в Сети. Но по многим моторам информация от пользователей может отличаться

. Одни утверждают, что клапана не загибает, другие утверждают об обратном. Именно поэтому определить истину можно только путем применения достаточного простого способа, который дает точный результат на большинстве двигателей. Но и здесь есть свои нюансы.

Лучше всего определять вероятность загибания клапанов как раз при замене ремня ГРМ

. Применение способа связано с необходимостью снятия этого элемента, иначе получить результат невозможно. После того, как ремень ГРМ был снят, достаточновооружиться подходящим ключом и без чрезмерных усилий механически покрутить распредвал . Если при выполнении этой процедуры механик столкнется с препятствием, то клапана при обрыве ГРМ загнет. Не стоит пытаться преодолеть это препятствие, это и есть клапана, которые уперлись в поршень.

Стоит отметить, что на некоторых двигателях этот способ может оказаться неэффективным, так как касание при таком усилии может быть незначительным. В случае обрыва ремня ГРМ скорость движения элементов намного выше, поэтому даже небольшое соприкосновение приведет к значительным повреждения клапанов

Тем не менее, на многих двигателях этот способ дает точный результат при сравнительной простоте. После выполнения процедуры важно не забыть правильно выставить все метки

Также во избежание обрыва ГРМ стоит обращать внимание

• На аварийную лампу показывающую степень давления масла
• На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
• Избегайте заводить автомобиль «с толкача», так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега

Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.

Новый закон о зимней резине 2016 — 2017

Уход за автомобилем зимой

8 Комментарии

Не дай Бог конечно через данную поломку пройти. Ехали с товарищем на автомобиле не из дешевых, ни с того ни сего под капотом, что-то хлопнуло. Естественно остановились, открыли капот — приятель чуть не заплакал — обрыв ремня ГРМ. Естественно стоимость самого ремня и его замена ничего не стоят по сравнением с тем какие последствия наступают для двигателя после обрыва. На первый взгляд — явно согнуло клапана. Вызвали эвакуатор, и транспорт был доставлен на СТО. Диагноз был не утешительный — капитальный ремонт двигателя. Так что, господа, следите за ремнем — его натяжкой и заменой в срок. Удачи на дорогах.

Я думаю, что вряд ли кто-нибудь следит за состоянием ремня ГРМ, особенно если покупал машину с пробегом, а когда прежний владелец менял ремень и менял ли он его вообще когда-то неизвестно. Тем более, что лишний раз вскрывать движок мало кто захочет. Но обрыв ремня ГРМ является действительно серьезной поломкой и может привести к очень печальным последствиям. Может снимать крышку клапанов при замене масла?

Обрыв ремня ГРМ (газораспределительного механизма) действительно может доставить немало хлопот владельцу автомобиля. Лучше всего обезопасить себя от подобного казуса — это действительно следовать полному перечню работ при прохождении технического обслуживания и вовремя менять ремень. Хорошо, что на современных автомобилях сейчас устанавливают цепи ГРМ.

У меня на дизеле рвало ремень, прямо на светофоре в городе, хорошо, что на холостых. Не доходил 10 тыс. км. до плановой замены. Вот и надейся на них. Хлопка не было, двиг просто заглох. Ремонтировал сам, поскольку имею два образования по этой части. При разборке готовился к худшему, как минимум погнутому клапану. Оказалось, отделался раскрошенным гидрокомпенсатором. Просто повезло.

У меня обрыв ремня ГРМ на трассе произошел в прошлом году.Просто в один момент машина заглохла и встала. А вокруг зима, мороз, машины проносятся и никто не тормозит. В итоге на помощь пришли гаишники, подцепили на трос и потащили до ближайшего городка. Сам мог бы справиться, но время торопило, да и в мороз заменой заниматься не хотелось, загнал в мастерскую, за час все исправили.

Ну ребята, вы меня напугали

Я особо не обращал на это внимание. У меня по договору на первые 100 тысяч гарантийное обслуживание. Я машину отдаю через определенное количество километров, они там что-то диагностируют, меняют и отдают

Даже список выполненных работ предоставляют. Но ремня ГРМ я там вроде бы не видел. Надо будет в следующий раз обязательно поинтересоваться

Я машину отдаю через определенное количество километров, они там что-то диагностируют, меняют и отдают. Даже список выполненных работ предоставляют. Но ремня ГРМ я там вроде бы не видел. Надо будет в следующий раз обязательно поинтересоваться.

Ох, помню не следил за ремнем ГРМ и в один прекрасный день машина остановилась. Сначала был небольшой стук и хлопок. Машина просто встала. Пытался завести — вообще никаких признаков жизни. Как же я испугался. Позвонил другу, он сказал что возможно порвался ремень грм. Эвакуировали в сервисный. Кто знает, если погнулись клапаны, то очень дорого чинить? Есть у кого тоже только клапана погнутые были? Поршни вроде бы не повреждены.

Актуальная статья, хороший ликбез. Сейчас в связи с кризисом все меньше людей проходят ТО у официалов, и соответственно все заботы об автомобиле сводятся зачастую к замене масла, ну или пока что-нибудь не сломается или застучит. А про не менее важные вещи типа замены ремня ГРМ большинство даже не в курсе. И хорошо если есть грамотный знакомый автослесарь (как у меня:), у которого можно обслуживаться с самого начала покупки авто, и который помнит что менял и что скоро будет нужно менять:) В противном случае лучше раскошелиться на официалов, которые будут проводить работы по регламенту.

Что будет, какие последствия подстерегают?

Знаете, иногда вы можете выйти «сухими из воды», то есть не понести никакого урона. Просто ставите новый, настраиваете авто и все – поехали дальше! А вот иногда вы попадаете на очень дорогостоящий ремонт.

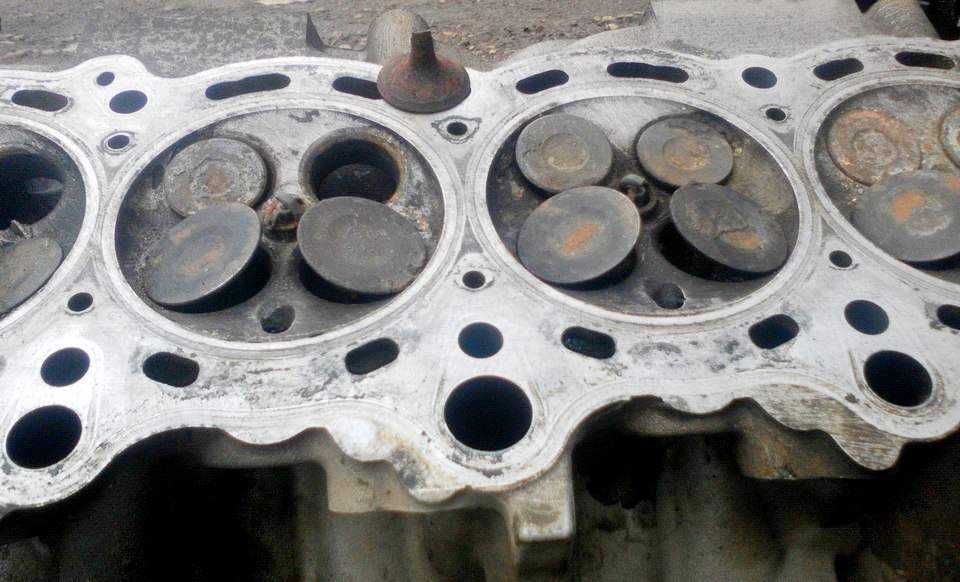

При порыве ремня ГРМ страдают в основном клапана — если «утрировать картину», то получается — что верхний распределительный вал не работает по причине обрыва, клапана застыли в одном положении, а вот коленчатый вал толкает поршень вверх – тут то они и встречаются поршень и клапан, и страдает слабое звено – очень часто гнет клапана.

Реже, но опять же бывает – ломает пастель распредвала, или пробивает верхнюю часть поршня.

Это очень неблагоприятный расклад, как минимум нужно менять клапана, а это – разбирать двигатель – покупать новую прокладку, клапана – правильно притирать и т.д. НА некоторых иномарках ремонт доходит до 30 000 рублей. А вот если пострадала пастель и поршни, то это еще дороже.

«Но постойте» — скажите вы, а как же «сухими из воды»?

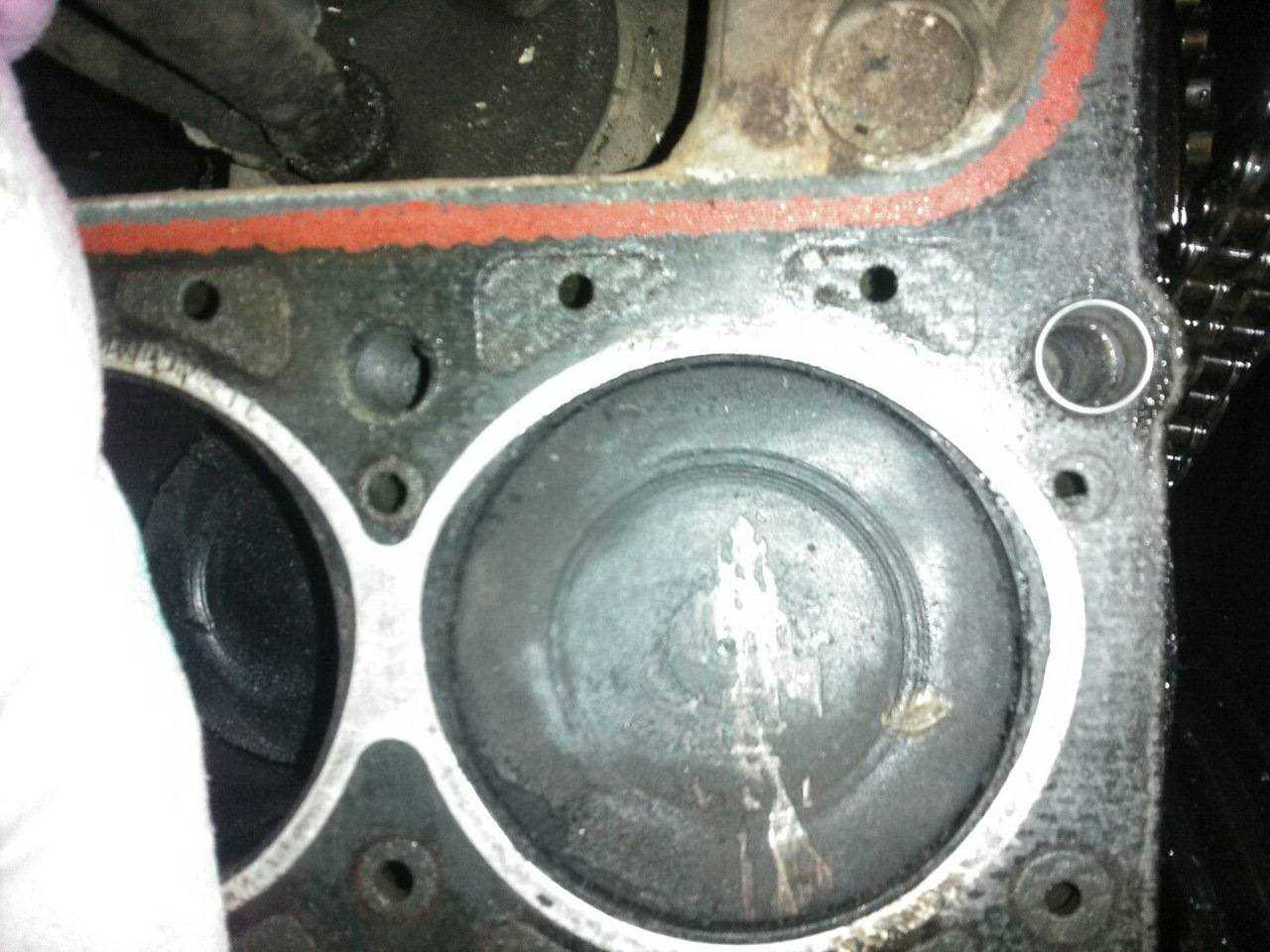

Да такое также бывает – многие производители в верхней части поршня делают специальные углубления. Суть такова – при обрыве поршень идет вверх – клапан на месте – но при достижении поршнем верхней точки он проваливается в ямку и никакого «замятия» не происходит. Вам просто достаточно одеть новый ремень выставить метки и запустить двигатель. ВСЕ!

«Просто замечательно» — скажите вы. Но почему так не делать всем производителям?

Опять же просто – если утрировать, углубления не особо хорошо влияют на сжатие топливной смеси, а это значит — вы будете терять мощность, за которую так борются сейчас все производители. Поэтому и ставят поршни с прямой верхней частью! Не очень удобно! НО помните, производители закладывают ресурс всех деталей, поэтому если у вас написано менять ремень в 100 000 км, это значит, он не оборвется в 100 200 км, он прослужит еще долго, только вот зачем так рисковать? Меняйте, как написано — проблем не будет.

Признаки, что оборвало ремень ГРМ

Основным признаком, что оборвало ремень ГРМ является внезапная и полная остановка двигателя. Иногда, если поршни встретились с клапанами то из мотора донесется резкий и неприятный звук металлического удара. В любом случае – внезапная остановка двигателя не повод тут же пытаться его запустить. Лучше вызвать службу эвакуации и отправить автомобиль на сервис для выяснения причин, чем пытаясь запустить ДВС, еще больше усугубив последствия.

Например, крутя двигатель стартером после обрыва ремня ГРМ может произойти отрыв тарелки клапана от стержня, который просто размолотит поршень, стенки цилиндра, стенки ГБЦ. И вместо того, чтобы заменить только погнутые клапана и ремень ГРМ с роликами – придется фактически покупать новый двигатель.

Причины обрыва ремня ГРМ

К основным причинам обрыва ремня относят:

1. Несвоевременная замена ремня. Завод-изготовитель четко регламентирует пробеги автомобиля, по достижении которых, необходимо произвести замену ремней вместе с роликами.
2. Человеческий фактор. Зачастую, работник, осуществляющий замену ремня, не обладает достаточной квалификацией. Он может перетянуть или недотянуть ремень, установить ролик с перекосом, забыть установить грязезащитный кожух механизма ГРМ, неверно оценить состояние элементов ГРМ и т.д. Помимо ремонтников, сам автовладелец, эксплуатируя мотор на высоких оборотах, значительно снижает срок службы ремня.
3. Попадание масла или ОЖ на ремень. Попадание данных жидкостей может вызвать либо проскальзывание ремня, либо изменение его прочностных характеристик.
4. Поддельные запчасти. Необходимо покупать запчасти в специализированных фирмах, либо непосредственно на СТО, где меняется ремень. Не стоит на этом экономить, скупой платит дважды. А в данном случае – в разы больше.

Оборвало ремень ГРМ. Последствия

Первое, о чем стоит задуматься, если оборвало ремень ГРМ – это последствия. Но что же может ожидать автовладельца при разрыве ремня?

Последствия разрыва газораспределительного ремня определяются конструктивными особенностями двигателя, а именно высотой подъема клапана и наличием выточек на днище поршня (цековок). Так, если при нахождении поршня в ВМТ клапан открывается полностью и не достает до днища поршня – то владелец, при обрыве ремня ГРМ, обойдется легким испугом и затратами на замену ремня.

Во всех других случаях поможет только везение, и ремень порвет в момент, когда поршни не будут находиться в ВМТ, или же клапана будут не полностью открыты. Такие моменты часто встречаются в авторемонтной практике – когда владельцы шестнадцати клапанных двигателей меняют только порванный ремень. И если водитель достаточно квалифицирован, т.е. не будет пытаться заводить двигатель – то он так же отделается лишь заменой ремня.

А теперь о последствиях когда владельцу автомобиля сильно не повезло. Конечно же меняются клапана, которые загнуло, в идеале лучше заменить все. Так как если даже клапан внешне цел – это не гарантия того, что у него отсутствуют внутренние трещины, которые со временем могут привести к обрыву тарелки клапана. Что повлечет новый ремонт ДВС.

В случае, если оборвало ремень ГРМ и автомобиль пытались многократно завести – самый плохой вариант. При этом может размолотить поршень, от осколков оторванной тарелки клапанов. Далее все эти остатки поршня и клапана разрушают стенки цилиндра и оставляют на нем глубокие задиры. Данные цилиндры уже нельзя расточить и приходится покупать новый блок цилиндров. В случае, если блок гильзован – можно заменить гильзы, но редко кто это делает, соответственно это опять покупка блока или всего ДВС сборе.

Как определить – загнуло ли клапана?

Для этого необходимо разобрать крышку механизма ГРМ, выявить причину обрыва. В случае, если причиной обрыва стал заклинивший ролик, помпа, съезжание ремня – данные неисправности устранятся, ставится новый ремень и двигатель прокручивается вручную. И только в том случае если двигатель хорошо крутиться от руки, ничего нигде не заклинивает – можно запустить мотор. Если он работает ровно и без перебоев – значит все в порядке.

Таким образом, к вопросу обслуживания ремня газораспределительного механизма нужно подходить со всей серьезностью и не пытаться экономить, чтобы не оборвало ремень ГРМ.
