Из за чего может порваться ремень на двигателе

Последствия обрыва ремня ГРМ

Самое страшное в рассматриваемой нами проблеме – это возможные последствия обрыва ремня ГРМ. А они могут быть различными, начиная с необходимости обычно замены ремня ГРМ до капитального ремонта двигателя и восстановления газораспределительного механизма. Здесь много зависит от двух факторов – двигателя, своевременной реакции и везения. Самая сложная ситуация, когда из-за обрыва ремня ГРМ гнутся клапана.

Последствия обрыва ремня ГРМ зависят напрямую от конструкции силового агрегата. По сути, чем проще устроен двигатель, тем выше вероятность того, что при обрыве ничего не повредится. В случае если на двигателе в положении верхней мертвой точки поршень клапана в открытом положении не достает до днища поршня, то можно считать, что это везение – в случае обрыва придется менять только сам ремень. Но не всегда получится отделаться так легко. Нынешние многоклапанные двигатели направлены на повышение мощностных характеристик и они лишены достаточно глубоких выборок под клапанные тарелки. В результате, когда обрывается ремень ГРМ, положение газораспределительных валов останавливается в той точке, что была в момент обрыва. Коленвал, который раскручен маховиком, в силу своего инерционного движения еще вращается и встречается с поршнем. Самое простое, что может произойти вследствие этого, – загиб клапанов. В данном случае необходимо демонтировать головку блока.

Если ремень ГРМ оборвался на холостых оборотах, тогда потребуется, как показывает практика, замена всего пары-тройки клапанов, а если на передаче, тогда уже, скорее всего, всех. Но опытные механики в любом случае рекомендуют полную замену всего комплекта клапанов. Однако могут лопнуть и направляющие втулки, что грозит ремонтом блока цилиндров либо его заменой. Реже, даже от удара головок о поршень, второй разрушается. Бывает и так, что оборванный на высокой скорости ремень способствует загибанию всех шестнадцати клапанов, лопанью втулок и сквозному пробиванию поршней осколками.

В таком случае ремонт силового агрегата будет очень дорогостоящим. Моторная статистика показывает, что некоторые двигатели склонны получать вышеописанные повреждения при обрыве ремня газораспределительного механизма, и в основном это агрегаты от японских производителей. Лидируют здесь DOHC Nissan, Mazda, Toyota, Subaru и прочие. Но наиболее серьезные последствия разрыва ремня механизма газораспределения проявляются у дизельных двигателей. Вследствие своей специфической конструкции, в положении верхней мертвой точки клапаны почти не имеют ход, поэтому происходит разрушение целой цепочки деталей сразу: распределительный вал и его подшипники, толкатели и деформация шатунов. А обрыв на высокой частоте вращения силового агрегата грозит даже капитальным ремонтом блока цилиндров.

 Что делать, чтобы избежать обрыва ремня ГРМ? Серьезной неприятностью для каждого автовладельца является момент обрыва ремня газораспределительного механизма. В данном случае можно сказать с полной уверенностью о том, что придется восстанавливать не один погнутый клапан. В зависимости от того, какими конструктивными особенностями обладает силовой агрегат, их количество может варьироваться, и не факт, что в сторону убывания. Так, в шестнадцати клапанных двигателях случается, что выходит из строя 75% клапанов, то есть целых 12! Продолжать поездку с такой катастрофической неисправностью силового агрегата попросту невозможно.

Еще хуже, когда обрыв ремня газораспределительного механизма влияет на работу поршневой системы. В этом случае гарантирован дорогостоящий ремонт и много потерянного времени на полное восстановление двигателя и работоспособности всего автомобиля в целом. Поэтому ни в коем случае не доводите свой автомобиль до состояния возникновения такой ситуации. А для этого необходимо соблюдать несколько определенных процедур, благодаря которым Вы, как правило, избавите себя от неприятности обрыва ремня механизма газораспределения. Соблюдайте их, и Вы не только избежите колоссальных вложений в ремонт своего автомобиля, но и существенно сэкономите себе время и нервы.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Почему рвётся ремень

Основная причина, по которой происходит разрыв ремня, связана с небрежным отношением владельца автомобиля. Все дело в несвоевременной замене изношенной детали. Средний интервал замены ремня составляет шестьдесят тысяч километров. Первый раз водители меняют деталь в СТО, а потом просто забывают об этом мероприятии.

Ряд основных причин, по которым может произойти обрыв ремня:

Качество запчастей

Качество запчастей зависит от марки производителя ремней ГРМ. На таких деталях не стоит экономить. Для среднего ценового сегмента высокую популярность приобрели ремни марки: Балаково, Bosch, Lemforder. Более дорогие – Gates, Contitech, Dayco. Чтобы не возникло неприятностей во время эксплуатации детали тщательно подходите к выбору деталей. Ролик самопроизвольно заклинивает или отпускается.

Неправильная установка ремня

Довольно часто обрыв происходит через 1000- 2000 км. после предыдущей замены. Основная причина — недостаточная или черезмерная затяжка. Лучше всего производить подобные работы у проверенных мастеров, а также проверять состояние автомобиля после работ. Слушать не изменился ли звук, который издает двигатель. Проверять не съехал ли ремень, нет ли трещин.

Поломка роликов натяжения

Ролики натяжения предназначены для натяжения ремня ГРМ. Они не дают детали соскакивать и проскальзывать. Ролик – это своеобразный подшипник со специальным покрытием. У всех деталей есть своей срок службы. Изношенный ролик шумит и если не произвести его замену, то он за небольшой промежуток времени испортит полотно ГРМ.

Клин помпы

Чаще всего такой поломке подвержены автомобили российских производителей. В иномарках это редкое явление. Заклинивание помпы приводит к разрыву ремня и требует замены.

Несвоевременная замена

Старение и износ детали – одна из наиболее частых причин разрыва. Обрыв ремня по средним показателям происходит через шестьдесят тысяч километром. В автомобилях зарубежного производства эта цифра может достигать отметки сто пятьдесят тысяч километров пробега. Но у всего есть свой предел. Деталь за время эксплуатации истирается и приходит в негодность. Именно износ ремня – самая распространённая причина повреждения детали. У российских автомобилей срок эксплуатации ремня может быть ещё ниже, чем описано выше, поэтому при покупке подержаного авто, лучше сразу заменить ГРМ.

Инородные элементы

Иногда масло, грязь могут попасть на деталь и заклинить Распредел или коленвалю Обязательно проверять защитную крышку, крепления. При необходимости – производить замену.

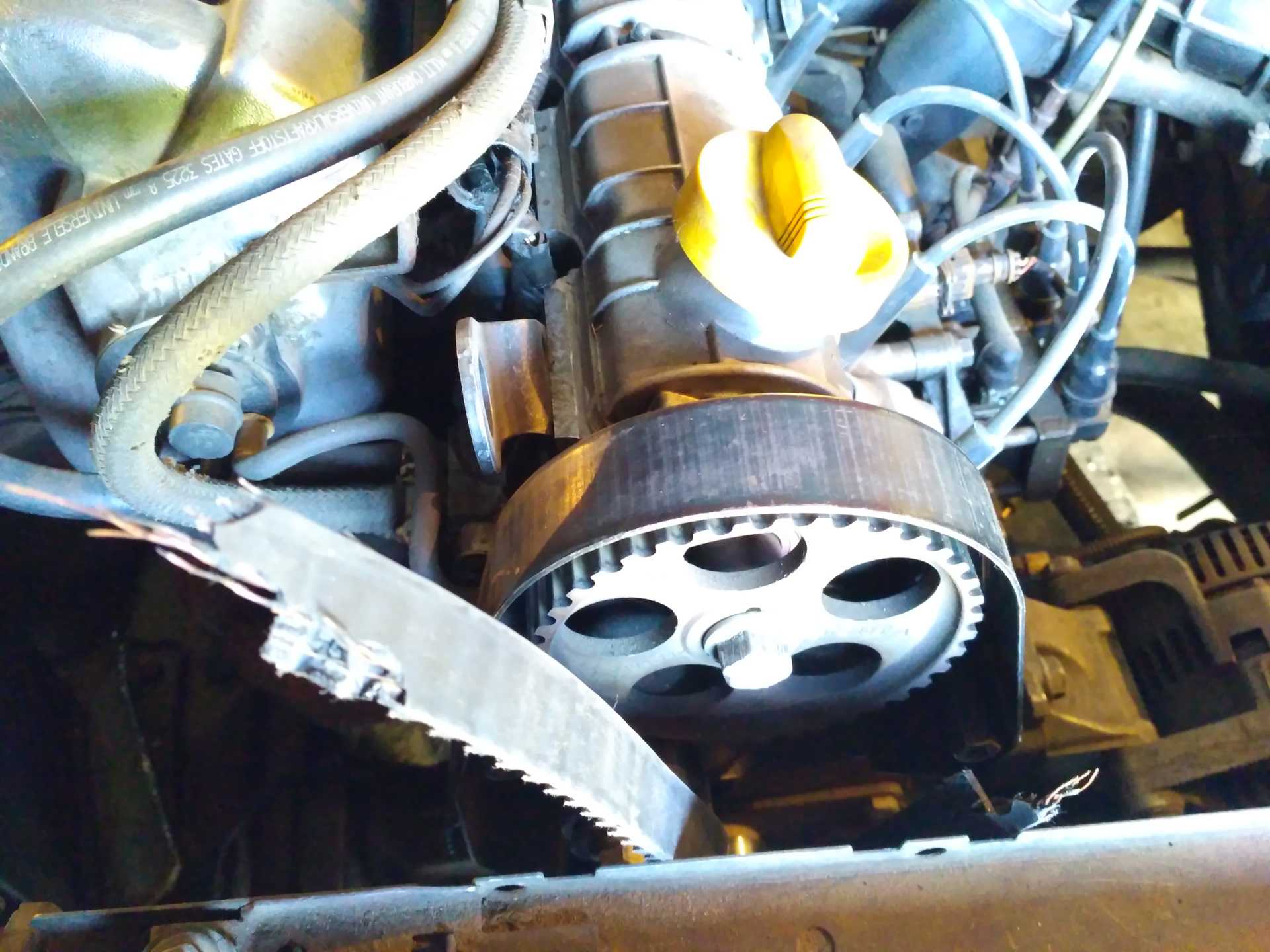

Признаки, что оборвало ремень ГРМ

Основным признаком, что оборвало ремень ГРМ является внезапная и полная остановка двигателя. Иногда, если поршни встретились с клапанами то из мотора донесется резкий и неприятный звук металлического удара. В любом случае – внезапная остановка двигателя не повод тут же пытаться его запустить. Лучше вызвать службу эвакуации и отправить автомобиль на сервис для выяснения причин, чем пытаясь запустить ДВС, еще больше усугубив последствия.

Например, крутя двигатель стартером после обрыва ремня ГРМ может произойти отрыв тарелки клапана от стержня, который просто размолотит поршень, стенки цилиндра, стенки ГБЦ. И вместо того, чтобы заменить только погнутые клапана и ремень ГРМ с роликами – придется фактически покупать новый двигатель.

Причины обрыва ремня ГРМ

К основным причинам обрыва ремня относят:

1. Несвоевременная замена ремня. Завод-изготовитель четко регламентирует пробеги автомобиля, по достижении которых, необходимо произвести замену ремней вместе с роликами.
2. Человеческий фактор. Зачастую, работник, осуществляющий замену ремня, не обладает достаточной квалификацией. Он может перетянуть или недотянуть ремень, установить ролик с перекосом, забыть установить грязезащитный кожух механизма ГРМ, неверно оценить состояние элементов ГРМ и т.д. Помимо ремонтников, сам автовладелец, эксплуатируя мотор на высоких оборотах, значительно снижает срок службы ремня.
3. Попадание масла или ОЖ на ремень. Попадание данных жидкостей может вызвать либо проскальзывание ремня, либо изменение его прочностных характеристик.
4. Поддельные запчасти. Необходимо покупать запчасти в специализированных фирмах, либо непосредственно на СТО, где меняется ремень. Не стоит на этом экономить, скупой платит дважды. А в данном случае – в разы больше.

Оборвало ремень ГРМ. Последствия

Первое, о чем стоит задуматься, если оборвало ремень ГРМ – это последствия. Но что же может ожидать автовладельца при разрыве ремня?

Последствия разрыва газораспределительного ремня определяются конструктивными особенностями двигателя, а именно высотой подъема клапана и наличием выточек на днище поршня (цековок). Так, если при нахождении поршня в ВМТ клапан открывается полностью и не достает до днища поршня – то владелец, при обрыве ремня ГРМ, обойдется легким испугом и затратами на замену ремня.

Во всех других случаях поможет только везение, и ремень порвет в момент, когда поршни не будут находиться в ВМТ, или же клапана будут не полностью открыты. Такие моменты часто встречаются в авторемонтной практике – когда владельцы шестнадцати клапанных двигателей меняют только порванный ремень. И если водитель достаточно квалифицирован, т.е. не будет пытаться заводить двигатель – то он так же отделается лишь заменой ремня.

А теперь о последствиях когда владельцу автомобиля сильно не повезло. Конечно же меняются клапана, которые загнуло, в идеале лучше заменить все. Так как если даже клапан внешне цел – это не гарантия того, что у него отсутствуют внутренние трещины, которые со временем могут привести к обрыву тарелки клапана. Что повлечет новый ремонт ДВС.

В случае, если оборвало ремень ГРМ и автомобиль пытались многократно завести – самый плохой вариант. При этом может размолотить поршень, от осколков оторванной тарелки клапанов. Далее все эти остатки поршня и клапана разрушают стенки цилиндра и оставляют на нем глубокие задиры. Данные цилиндры уже нельзя расточить и приходится покупать новый блок цилиндров. В случае, если блок гильзован – можно заменить гильзы, но редко кто это делает, соответственно это опять покупка блока или всего ДВС сборе.

Как определить – загнуло ли клапана?

Для этого необходимо разобрать крышку механизма ГРМ, выявить причину обрыва. В случае, если причиной обрыва стал заклинивший ролик, помпа, съезжание ремня – данные неисправности устранятся, ставится новый ремень и двигатель прокручивается вручную. И только в том случае если двигатель хорошо крутиться от руки, ничего нигде не заклинивает – можно запустить мотор. Если он работает ровно и без перебоев – значит все в порядке.

Таким образом, к вопросу обслуживания ремня газораспределительного механизма нужно подходить со всей серьезностью и не пытаться экономить, чтобы не оборвало ремень ГРМ.

Прочитали:
455

Ремни ГРМ: какие бывают и почему рвутся

Механизм газораспределительного механического устройства отвечает за подачу смеси, наполненной топливом и воздухом, в цилиндры главного силового агрегата. Если в двигателе находится клапанный механизм, то за его работой следит распределительный вал, который, в свою очередь, зависит от ГРМ. Вот такая сложная схема, в которой всё взаимосвязано и зависимо.

Последствия обрыва ремня ГРМ зависят от его разновидности, которая определяется по типу использованного материала:

• металлические;
• резиновые металлизированные;
• кожаные.

Второй вариант встречается чаще всего, что объясняется доступной стоимостью, простой конструкцией, которая характеризуется высокой надёжностью. Ремни из металла довольно дорогостоящие, да и конструкция у них очень сложная. Кожаные ремни не получили большого распространения, хоть и являются самым доступным вариантом. На новых автомобилях кожаная цепь не устанавливается вовсе.

Почему он рвётся

Есть несколько причин, которые вызывают эту проблему. Про них нужно знать, чтобы пресекать на корню любую вероятность обрыва ремня;

• износ цепи;
• низкое качество детали;
• заклинивание ряда элементов в двигателе (помпа, ролики, распредвалы, коленвал).

Если в двигателе вашего автомобиля имеется хотя бы одна из этих проблем, то нужно немедленно заняться её устранением.

К чему приводит разрыв ремня ГРМ

Отрыв ремня ГРМ, который отвечает за работу газораспределительного механизма, влечёт за собой серьёзные последствия негативного характера. Конструкция этого механизма простая, но функциональная составляющая внушительная:

• контроль работы валов (коленчатого, распределительного);
• синхронность функционирования поршней с клапанами.

Ситуация относительно того, что будет, если порвётся ремень ГРМ, стала не такой расплывчатой. Распределительный вал, коленвал начнут работать неправильно, а синхронность взаимодействия поршней и клапанов будет нарушена, вследствие чего их столкновение станет неизбежным. Прочность поршней выше, чем клапанов, поэтому при столкновении конструкция последних элементов будет нарушена.

Не только клапаны потребуют замены, но и с поршнями также могут возникнуть проблемы, которые повлекут за собой затраты на ремонт.

Все эти моменты вызовут сбой в работе силового агрегата и сведут на нет возможность передвижения на автомобиле.

Что делать при разрыве ремня

Если вы настолько добросовестный и ответственный автовладелец, что у вас имеется запасной комплект ремня, да ещё и под рукой находится инструкция к автомобилю с описанием всей этой процедуры, то вам многие могут позавидовать. К сожалению, такая идеальная ситуация встречается крайне редко и многие водители абсолютно не подготовлены к аварийной остановке машины и срочному ремонту.

Часто водитель сталкивается с этой проблемой, находясь в пути. Неподготовленных и неосведомлённых автовладельцев, которые ранее мало задумывались о том, что будет, если порвётся ремень ГРМ, ждут проблемы. Эта деталь считается расходным материалом, поэтому за её ремонт никто не возьмётся. Только единицы мастеров обладают достаточным опытом, чтобы браться за восстановление ремня. Такой способ решения проблемы подойдёт только для того, чтобы добраться до автосервиса и осуществить замену.

Причины обрыва ремня ГРМ

Несоблюдение сервисного интервала по замене ремня ГРМ. Слишком большое либо недостаточное усилие натяжки.
Попадание на рабочую поверхность ремня моторного масла и других технических жидкостей, снижающих зацеп между зубьями ремня и шестернями. Нередко в таких случаях ремень сначала перескакивает на 1-2 зуба, после чего двигатель теряет мощность, плохо запускается и может работать неустойчиво. Попадание инородных предметов под ремень. На большинстве авто привод газораспределительного механизма защищен пластиковым кожухом. В случае повреждения или неправильной установки последнего попадающие в рабочую зону грязь и мелкие камни сокращают срок службы ремня, роликов и даже могут стать причиной обрыва. Заклинивание водяной помпы. В случае заклинивания обводного или натяжного ролика обрыв не происходит моментально. Из-за повышенного трения внешняя зона ремня начинает быстро нагреваться. Если вовремя заметить запах жженой резины, прислушаться к постороннему звуку со стороны привода ГРМ и заглушить двигатель, удастся уберечься от дорогостоящих последствий обрыва ремня. Неправильное перераспределение усилия на зубья ремня. Причину следует искать в несоосности шкивов, шестерен, обводного и натяжного ролика

Обратите внимание  и на выработку зубьев шестерни коленчатого, распределительного вала, ТНВД. На больших пробегах из-за выработки на шестернях стачиваются зубья ремня, что уменьшает его срок службы и повышает риск перескока/обрыва

Несоблюдение рекомендаций по сборке привода ГРМ и обращению с новым ремнем. Брак при производстве или выбор изготовителем некачественного сырья для изготовления ремня.

Симптомы разрыва ремня ГРМ

Не секрет, что даже самые надежные механизмы ломаются, исчерпав рабочие ресурсы. И ремень в ГРМ, имеющий огромное значение и обеспечивающий стабильную работу мотора, не исключение! Не только профессионалы, но и обычные автолюбители знают, что последствия обрыва ремня ГРМ могут быть самыми негативными, например, для двигателя транспортного средства.

А чтобы своевременно выявить проблему, необходимо знать признаки обрыва ремня ГРМ. Обычно, обрыв ремня ГРМ сопровождается хлопком, при этом силовой агрегат глохнет, но другие элементы системы продолжают работать в нормальном режиме. Новый запуск двигателя в этой ситуации зачастую сопровождается стуком «металла» и «лёгкостью» вращения стартерного элемента, из-за некорректного компрессионного процесса в цилиндрах.

Хотя часто автомобилисты не всегда имеют возможность сделать остановку и проверить полотно на целостность, и это нередко ведет к крайне негативным результатам.

Обрыв ремня ГРМ на ВАЗ-2112

«СПОРТЛОТО» ПО-ШЕСТНАДЦАТИКЛАПАННОМУ 5 из 36, 6 из 45, 8 из 16… Насчет сочетания первых двух пар цифр вроде все ясно: наименования тиражей некогда популярной лотереи «Спортлото». Третья пара цифр — это тоже своего рода лотерея, цифры в которой могут меняться от «2 из 16», если повезет, до «16 из 16», если не повезет. У нас получилось среднее — «загнуло» 8 клапанов из 16 существующих в двигателе ВАЗ-2112 при обрыве ремня привода ГРМ. Произошло это при разгоне, когда автомобиль двигался со скоростью около 40 км/ч. Поэтому и «8 из 16». Чем больше обороты двигателя, тем выше первое число. Последствия обрыва ремня напрямую связаны с конструкцией двигателя. Так, например, двигатель ВАЗ-21083 имеет поршни, в днище которых есть глубокие выборки под тарелки клапанов. Соответственно клапаны в открытом положении не достают до днища поршня, когда последний находится в верхней мертвой точке, и обрыв ремня ГРМ не приводит к поломкам. ВАЗ-2112 — современный мотор с шестнадцатиклапанной головкой, имеющий камеры сгорания особой формы, позволяющие получить улучшенные мощностные, экономические и экологические характеристики двигателя. История вопроса Вообще-то, нам были прекрасно известны последствия обрыва ремня, и поэтому при пробеге в 39 тысяч километров мы «хоженый» заменили на новый. Однако слесарь, менявший ремень, повернул натяжной ролик не в ту сторону. Это мы заметили, когда подтягивали ослабший ремень через 10 тысяч. Еще через 200 километров он порвался. Причина неясна: то ли длительная эксплуатация с ослабшим ремнем, то ли ремень перетянули во время последнего ремонта. Восстановление работоспособности двигателя обошлось в 4,5 тысячи рублей: 2,5 — работа и 2 — запасные части. Пришлось приобрести комплект клапанов, маслосъемных колпачков, сальников масляных колодцев, натяжной и опорный ролики и собственно сам ремень ГРМ. Хорошо, что не повредились направляющие втулки клапанов, а то потребовался бы еще ремонт головки. Проверка состояния Заводом-изготовителем определен срок ходимости зубчатого ремня в 60 тысяч километров. Столько он и ходит, даже больше при соблюдении ряда условий, одним из которых является правильное натяжение ремня. Для этого существуют специальные электронные частотомеры (большая редкость на любой СТО, где натяжение в большинстве случаев слесаря проверяют пальцем). Ручной способ предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами «распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Выполнить эту процедуру можно и самостоятельно, но нужно помнить, что двигатель должен быть холодным (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива — происходит подрез и последующий отрыв зубьев от основы. Приблизительно оценить натяжение ремня на шестнадцатиклапанном двигателе можно, демонтировав пластиковую заглушку на защитной передней крышке (см. фото). Естественно, что если ремень значительно прогибается от нажатия пальца, то необходима его регулировка. (Кстати, в нашем случае установленный и натянутый всего неделю назад ремень за это время уже порядком ослаб.) И еще позволим себе напомнить некоторые правила обращения с ремнем. Ремень нельзя перегибать. Если при покупке есть подозрения, что ремень в процессе хранения и транспортировки перегибался, то от покупки лучше отказаться. Такой долго не прослужит. Ремень при эксплуатации должен быть чистым. Не допускается попадание на него масла, антифриза и грязи. Так, например, масло разъедает резину, а грязь — это абразив. Нельзя удалять никакие детали защитного кожуха. Любой небольшой камень, попавший в привод, сразу же вызовет обрыв ремня. При замене ремня желательно заменить опорный ролик и ролик натяжителя по той причине, что изношенные подшипники роликов могут начать подклинивать, что приведет к перегреву ремня и появлению на нем трещин. А проблемы с ременным приводом характерны не только для вазовских машин. Большинство двигателей современных автомобилей имеют в приводе газораспределительного механизма зубчатый ремень. Такие двигатели тише и легче двигателей с цепным приводом. И такие же надежные. Надо только вовремя производить техническое обслуживание у грамотных специалистов.

Возможные затраты и процедура замены ремня

Стоимость одного клапана без учёта дополнительных затрат составляет в среднем тысячу рублей, а учитывая что заменить возможно понадобится все 16. можно представить во сколько примерно обойдётся ремонт.

Помимо сопутствующих мелочей, вам понадобится приобрести:

• Новый ремень, или комплект ГРМ с натяжным и обводным роликом.
• Прокладки для впускного и выпускного коллекторов.
• Прокладки для ГБЦ и крышки клапанов.
• Набор крепёжных болтов.
• Возможно водяной насос (Помпу), если есть подозрения на износ.

Операцию по замене проще всего производить на подъёмнике. Для работы вам понадобится:

• набор ключей
• отвёртка
• установочные штифты для меток ГРМ
• в некоторых случаях спец. инструмент.

Чтобы демонтировать старый ремень придерживайтесь следующего плана действий:

1. Снимите кожух ГРМ — закреплён несколькими болтами.
2. Открутите болты картерной защиты.
3. Далее снимите ремень компрессора. Для этого, демонтируйте его, извлеките ремень и установите компрессор на место.
4. Снимите ремень генератора.
5. Чтобы обесточить все контакты снимите клемму с аккумуляторной батареи.
6. Открутите крепёжные болты с двигателя и извлеките генератор, клемму и шкив помпы, не забывая предварительно удалять удерживающие их болты.
7. Возможно потребуется снять опору двигателя
8. Снимите защитный кожух с ремня ГРМ

Теперь приступайте к непосредственной замене, для которой вам понадобится извлечь крышки зубчатого шкива и вытянуть старый ремень ГРМ. Поставив на его место новый и затяните натяжитель. Если и ролики пришли в негодность их также следует заменить. Далее соберите конструкцию в обратной последовательности. Учитывайте, что для каждой марки автомобиля характерны свои особенности демонтажа и установки ремня ГРМ, однако, в целом они весьма схожи.
