Как выбрать и подключить усилитель радиосигнала для автомагнитолы в машину

Антенный усилитель для автомагнитолы и его предназначение

Антенный усилитель для автомагнитолы

Антенный усилитель для автомагнитолы предназначен для лучшего и уверенного приема. В последнее время стали выпускаться автомагнитолы недорогие, хотя и с хорошим функционалом. К сожалению, они не способны обеспечивать уверенный прием радиостанций. Особенно это касается территорий вдали от города, где уровень сигнала есть, но он слишком слаб. Для автомагнитолы антенный усилитель выступает в данном случае, как устройство, резко повышающее прием. Если раньше кассетные магнитолы встречались сплошь и рядом, то сегодня их можно увидеть лишь в винтажных машинах. Современные автомагнитолы – это больше мультимедийные комплексы, оборудованные огромным набором опций. Да, современная аппаратура отлично справляется с навигацией, превосходно проигрывает музыку с различных носителей, помогает водителю парковаться и т.д. Но автомобилисту всегда будет не хватать в дороге радио или ТВ – опытный автомобилист это знает!

Усилитель антенный для автомагнитолы

Как и говорилось выше, современный мультимедийный центр обеспечить хороший радиосигнал, особенно вне города, не способен. Тогда приходится приобретать антенный усилитель – специальное устройство, в разы повышающее мощность и качество сигнала.

Преимущества и недостатки

Покупка и установка усилителя даёт несколько объективных преимуществ. Основной акцент стоит сделать на таких пунктах:

• возрастает мощность сигнала при использовании той же антенны;
• не требуется постоянно менять положение телевизора и крутить антенну;
• будут работать даже те каналы, на которые раньше шёл слабый сигнал;
• увеличится сигнал в широком частотном диапазоне;
• уменьшится фактор негативного влияния со стороны внешних помех.

Но у такого решения есть и обратная сторона.

К числу недостатков применения усилителя для антенны относятся такие моменты:

• Возрастает общая сложность и стоимость телевизионного оборудования.
• Появляется дополнительный потребитель электричества.
• Не во всех ситуациях усилитель даёт ожидаемый эффект, и порой он оказывается беспомощным и бесполезным.
• Если сигнал переусилить, это даст обратный эффект.

Вот почему нужно предварительно решить, нужен ли усилитель конкретно в вашем случае, а также подобрать максимально подходящий вариант оборудования.

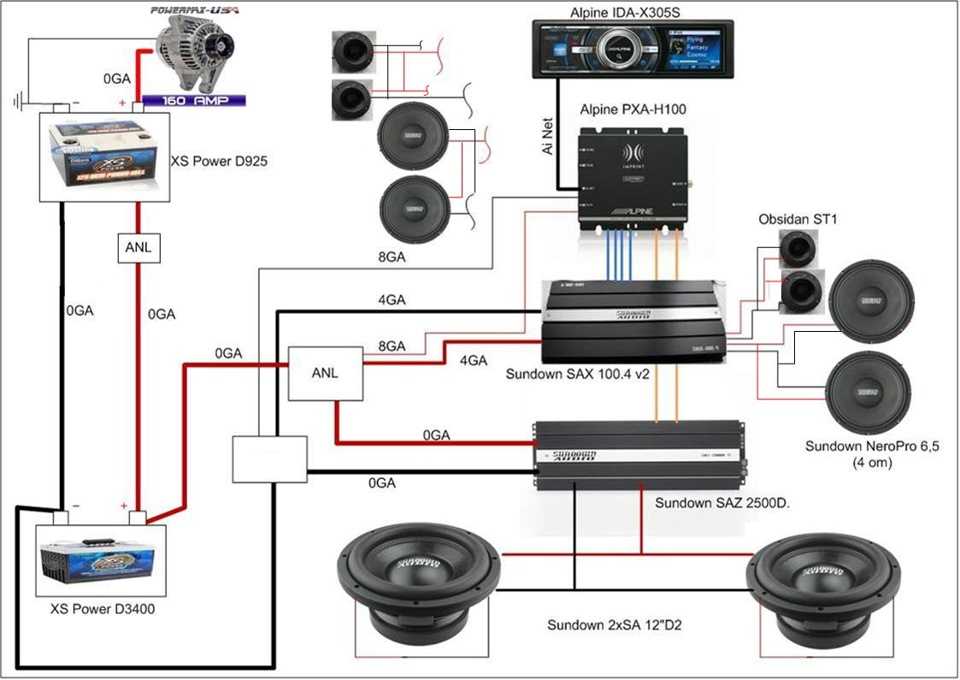

Как подключить усилитель

Те, кто хоть раз устанавливал активную антенну дома или на даче, знает, что ее усилитель находится прямо возле приемного контура. Аналогично нужно подключать модули в автомобиле. Правила здесь просты.

1. Если у антенны есть собственный усилитель, дополнительный внешний устанавливать не рекомендуется. Это может привести к искажениям сигнала.
2. Если антенный усилитель сломан, внешний также подключается на его место. Модуль, который не работает, необходимо удалить.

В случае использования пассивной штыревой антенны нужно установить усилитель как можно ближе к ее выводам.

Важно! Здесь пользователю стоит учитывать одну деталь: большинство моделей рассчитаны на размещение около антенного входа автомагнитолы. Поэтому выходной кабель потребуется удлинить.. Монтировать усилитель рядом с автомагнитолой не рекомендуется

В автомобиле в целом и его бортовой сети в частности, есть очень много электромагнитных и радиопомех. Они возникают при работе двигателя, его пуске с резкими бросками напряжения. Установленный рядом с магнитолой, усилитель будет значительно увеличивать их уровень и, как следствие, фонить очень сильно

Монтировать усилитель рядом с автомагнитолой не рекомендуется. В автомобиле в целом и его бортовой сети в частности, есть очень много электромагнитных и радиопомех. Они возникают при работе двигателя, его пуске с резкими бросками напряжения. Установленный рядом с магнитолой, усилитель будет значительно увеличивать их уровень и, как следствие, фонить очень сильно.

Внешнее питание организуется несколькими способами.

1. От клеммы питания автомагнитолы. Это универсальное решение. Усилитель будет включаться и работать только вместе с автомагнитолой.
2. От шин питания других автомобильных систем. Усилитель будет включен всегда. Он выделяет мало тепла и не представляет опасности, однако может сгореть при грозовом разряде.

Чтобы защитить усилитель во втором варианте коммутации, стоит сделать гальваническую развязку по кабелю питания. Такое решение не даст модели сгореть даже при близкой молнии и образуемым помехам. С подключением усилителя к автомагнитоле не возникает проблем. Достаточно всего лишь вытащить из антенного входа кабель и вставить туда соответствующий отвод внешнего.

Выбор оборудования

Волны телеэфира находится в разных диапазонах (метровый и дециметровый). Это МВ и ДМВ соответственно. В первом случае это 30-300 МГц, а во втором 300-3000 МГц.

ВНИМАНИЕ. Поскольку трансляция цифровых каналов осуществляется сейчас в формате именно DVB-T2, то есть работают лишь в ДМВ диапазоне, то усилитель обязательно должен отвечать этому параметру.. Усилители способны работать одновременно в двух широтах, либо только в одной

Но самое интересное здесь то, что узконаправленные устройства справляются со своей задачей лучше, нежели многодиапазонные или широкополосные аппараты

Усилители способны работать одновременно в двух широтах, либо только в одной. Но самое интересное здесь то, что узконаправленные устройства справляются со своей задачей лучше, нежели многодиапазонные или широкополосные аппараты.

Кроме того, есть ещё несколько важных моментов, на которые следует обратить внимание в процессе выбора антенного усилителя

• Дальность приёма. Речь идёт о расстоянии между транслятором, то есть вышкой, откуда идёт сигнал на ваше оборудование, непосредственно до телевизионной антенны. Оно должно составлять от 30 км. до 150 км.
• Коэффициент усиления. Ошибочно считать, что чем этот показатель больше, тем в итоге будет лучше. В действительности лучшим параметром считается коэффициент на уровне 27 дБ. Это оптимально для устройств, расположенных на расстоянии до 50 км. от транслятора. Если расстояние больше, тогда стоит ориентироваться на 40 дБ. При использовании слишком мощных устройств появятся шумы, плюс может сработать встроенная защита, что приведёт к блокировке трансляции. Такая защита присутствует на самих телевизорах, либо на приставках.
• Питание. Может идти от аккумуляторной батареи, либо непосредственно от сети. Второй вариант предпочтительнее, поскольку за зарядом АКБ придётся постоянно следить.
• Дизайн и корпус. Внешний вид — это сугубо индивидуальный параметр. Но если устройство будет находиться внутри помещения, корпус можно брать пластиковый, без особых систем защиты. Для наружной установки требуется девайс, обладающий дополнительной защитой от влаги, атмосферных воздействий.

Не лишним будет уделить внимание своей приставке. В особенности если она приобретается вместе с усилителем

На многих моделях предусмотрен специальный порт, через который подключается усилитель. Этот вариант окажется наиболее простым в плане подключения.

Пошаговая инструкция по установке внутри салона

Естественно, тонкости подключения антенны зависят от конструктивных особенностей устройства. Обычно они указываются производителем в инструкции по эксплуатации

Но вот основные шаги, которые важно сделать при установке антенны в салоне:

1. Места соединения проводов или заземления обязательно зачищаются, а также обрабатываются спиртом (обезжириваются);
2. На месте установки размещается монтажная рамка, если она имеется в комплекте устройства. Она обеспечит правильное положение антенны;
3. Фиксируется корпус антенны, демонтируется рамка;
4. На поверхность наклеиваются полоски, фиксирующие усики антенны. Это практичней сделать, постепенно отклеивая защитную пленку, и одновременно прижимая усики;
5. Прокладывается кабель. Для этого необходимо снять часть обшивки со стойки, на которой зафиксировано лобовое стекло (если антенна устанавливается на ветровом стекле);
6. Чтобы легче было установить обшивку на свое место, провод лучше зафиксировать на стойке;
7. В зависимости от модели автомобиля далее может потребоваться частичный демонтаж торпедо или бардачка;
8. Из монтажной шахты извлекается магнитола, чтобы был доступ к задней панели для подключения штекера антенны и контактов проводов;
9. В разъеме ISO ищем синий провод с белой полосой. К нему подключается питающий провод усилителя антенны;
10. Подсоединяется сигнальный провод. Для этого могут использоваться разные крепежи: винтовые или зажимные фиксаторы;
11. Включается головное устройство. При этом на приемнике активной антенны должна загореться сигнальная лампочка (маленькая, красного или синего цвета);
12. Найти на магнитоле радиостанцию и убедиться в чистоте сигнала;
13. В завершении работ на место устанавливается магнитола;
14. Крепится обратно бардачок и снятая часть облицовки. При ее фиксации саморезами нужно быть внимательным, чтобы не повредить провод.

Лучшие модели

Популярных моделей среди усилителей практически нет. Подобные устройства устанавливаются крайне редко, так как современная мультимедийная система позволяет воспроизводить музыку с различных носителей. При определении популярной модели учитываются нижеприведенные моменты:

• Стоимость устройства. Предложение отечественного происхождения обходится в 1000 рублей. Не стоит забывать о том, что цена определяет основные свойства устройства.
• Длительность эксплуатационного срока. Установка усилителя предусматривает изменение цепи подключения приемника. Поэтому следует подключать устройство, которое сможет прослужить в течение нескольких лет.
• Надежность. Устройство должно работать в различных условиях эксплуатации: перепадов напряжения, температур, влажности и других ситуаций.
• Уровень сигнала. Этот показатель может варьироваться в большом диапазоне.

В продаже встречаются модели отечественного и зарубежного происхождения. Большей популярностью пользуются модели зарубежного происхождения, отечественные обходятся в несколько раз дешевле.

Триада 304

Отечественный усилитель автомобильной антенны под названием «Триада 304» стоит 650 рублей. В интернете встречаются различные отзывы, многие из них отрицательного характера. Положительными моментами являются следующие:

• Невысокая цена.
• Хорошее качество сборки.
• Есть возможность отключить устройство в случае уверенного сигнала.
• Оптимальная функциональность.

Подобный усилитель не служит в течение длительного периода. Поэтому часто отдают предпочтение другим моделям зарубежных производителей.

Prology TFB-100

Усилитель для антенны иностранного происхождения пользуется большей популярностью по причине привлекательных эксплуатационных характеристик. Модель Prology tfb-100 обладает следующими особенностями:

• Устройство может одновременно работать с несколькими антеннами.
• Проводится качественное усиление сигнала в цифровом и аналоговом диапазоне.

Рассматриваемое устройство обладает небольшими размерами, поэтому с установкой не возникает проблем.

Мастер-кит

При поиске универсального варианта исполнения выбирается автомобильный антенный усилитель «Мастер-кит». Он обладает нижеприведенными особенностями:

• Применяемая схема двухкаскадная.
• Есть специальные наборы, которые просты в сборке. Для этого достаточно иметь паяльник и требуемые расходные материалы.

Стоимость подобных наборов относительно невелика. Поэтому выбирают их для улучшения качества приема радиосигнала в различных диапазонах.

Что делать если антенна решётка не принимает DVB T2

Поскольку частой причиной является переусиление сигнала, то напрашивается вывод — усиление нужно уменьшить!

Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.

Внимание! Крайне полезный совет!

Будет неплохо в момент «экспериментов» с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку «Info» (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда. Кстати, узнать на каких каналах идёт вещание в вашей местности можно пройдя по этой ссылке.

Как снизить мощность усилителя не снимая антенны? Четыре способа!

Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.

Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Способ первый, самый простой

Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.

Внимание! Одно условие для всех ниже приведённых способов!

Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому,

Способ второй

Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.

Для этого:

1. Устанавливаем на кабель обычный ТВ штекер.
2. Заходим в меню приставки и находим пункт где включается питание антенны. Например: «Питание Антенны Вкл /Выкл»

В разных приставках эта возможность может называться по разному, но имеется у всех моделей.

Способ третий

Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.

Для этого:

1. Опять же нужно установить обычный штекер.
2. Понадобится применить специальный

   телевизора. (примерно 150 — 300 руб)

Способ четвёртый

Можно попробовать питание усилителя убрать вообще.

1. Устанавливаем обычный телевизионный штекер
2. Без всякого питания подключаем к приставке/телевизору.

Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.

Это были способы переделки «Польской антенны» для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.

На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.

Как выбрать модуль усиления

Первый критерий, по которому выбирается усилитель fm сигнала для автомагнитолы — тип его питания. Сегодня на рынке представлено две разновидности устройств.

1. С внешним питанием. У такого усилителя есть отвод, один провод для подключения к бортовой сети автомобиля.
2. С питанием по антенному кабелю. Такие устройства подключаются только к определенному классу магнитол. Последние должны иметь опцию питания по антенному кабелю.

Вне зависимости от технического решения, подключить усилитель антенны к автомагнитоле не составит труда. Однако главное купить устройство с правильными характеристиками. Критерии для выбора оптимальной модели выглядят следующим образом.

1. Частотная полоса выбирается в зависимости от типа магнитолы и установленного в ней радио тюнера. Если это старая кассетная модель, принимающая короткие, средние и fm волны, потребуется широкополосный усилитель. Для современных магнитол достаточно узкополосной модели, работающей только в fm диапазоне.
2. Тип подключаемой антенны. Для обычных штыревых моделей применяется обычный усилитель. При использовании на автомобиле направленных (они же дипольные) антенн потребуется более сложное устройство. В схемное решение входит модуль согласования.
3. Коэффициент усиления должен находиться в пределах от 10 до 30 дб. Сегодня можно купить модели и с большим показателем. Однако делать этого в огромном количестве случаев не рекомендуется.

О выборе оптимального коэффициента усиления стоит рассказать подробнее. Он определяется не только желаемой дальностью приема. Дело в том, что максимальная мощность усилителя автомобильной магнитолы определяет конечный уровень сигнала на входе устройства. При этом есть технический предел его увеличения.

Если установленный модуль усиления антенны очень мощный, и авто находится в зоне уверенного приема, большом городе, магнитола просто перестанет принимать радио. Сработает система защиты. Устройство усиления, формируя чрезмерно сильный сигнал, выведет его значение за технический предел. В результате, чтобы защитить первичные контуры приема, грубо говоря, антенный вход будет блокирован.

Совет! Практика показывает, что при среднестатистических параметрах магнитолы, и при желании принимать FM радио на расстоянии до 100 км от города, достаточно усилителя с коэффициентом в 10-15 дБ. Если же машина большую часть времени находится вне города, можно приобрести модель с более внушительным показателем.

Когда реальная картина использования автомобиля предусматривает как его передвижение в городе, так и выезд далеко за его пределы, рекомендуется устанавливать блокиратор усилителя. Это схема, которая его отключает при необходимости, делая байпас на основной кабельный канал антенны. Можно купить усилитель, который самостоятельно отключается при достижении некоторого предельного сигнала на выходе.

Критерии выбора при покупке

Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки. Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.

Критерий #1 – рабочий диапазон частот

Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.

Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.

По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.

Критерий #2 – коэффициент шума

Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.

Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.

Критерий #3 – коэффициент усиления

Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.

Параметр измеряется в дБ и имеет средние величины:

• дециметровые – 30-40 дБ;
• метровые – 10 дБ.

Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.

Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.

Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.

Если вышка находится в прямой видимости, усилитель не нужен.

Критерий #4 – активный или пассивный

Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети. Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.

Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.

Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.

Разновидности

В основном антенные усилители различают в зависимости от способа их установки.

Тут возможно 2 варианта:

• Мачтовые. Монтируются на специальную мачту. Для подвода питания к ним применяются коаксиальный кабель. Такие устройства отлично справляются с задачей по усилению сигнала. Но из-за особенностей фиксации не могут похвастаться долговечностью. Ведь на оборудование постоянно воздействуют осадки и разные атмосферные, климатические явления.
• Внутренние. Это наиболее распространённый вариант усилителя с хорошими показателями эффективности. Устанавливается непосредственно около приёмника, то есть внутри помещения. Но на качество сигнала существенно влияет используемый кабель.

Ещё такое оборудование можно различать по настройкам или диапазону.

Потому выделяют:

• широкополосные;
• диапазонные;
• многодиапазонные.

К примеру, многодиапазонные устройства серии Terra или ALCAD применяются для работы с дальними и близкими приёмниками. А усилители LSA и SWA подходят для антенн решётчатого типа.

Ознакомление с устройством

Антенные усилители для автомагнитол и их установка

Такой усилитель специально предназначен для эффективного и уверенного приема станций. Большинство автомобилистов, которые установили в своей машине антенный усилитель отмечают, что сигнал увеличился в два раза, если не больше.

Примечание. Аппарат не потребует каких-либо особых навыков в установке. Его подключение – это всего-то подсоединение одного контакта к головному устройству, а другого – к наружному пассивному диполю.

Усилители антенные для автомагнитол

Практически все современные антенные усилители для автомобиля собираются по двухкаскадной схеме, хотя у них могут быть некоторые отличия. Зато они обязательно должны отвечать стандартам современных коммуникационных систем.

Параметры выбора

Усилитель антенны для автомагнитолы схема

Выбирая антенный усилитель, рекомендуется следовать нижеприведенным советам:

Обратить первоочередное внимание следует на возможность установки усилителя невдалеке от антенны. Примечание

Следует знать, что подключение непосредственно рядом с входом автомагнитолы с одной стороны значительно повышает уровень сигнала, а с другой грозит помехами, которые излучает электрооборудование

Примечание. Следует знать, что подключение непосредственно рядом с входом автомагнитолы с одной стороны значительно повышает уровень сигнала, а с другой грозит помехами, которые излучает электрооборудование.

• Помним, что рабочая полоса обязана перекрывать нужный диапазон частот;
• Максимально равномерной должна быть амплитудно-частотная характеристика;
• Что касается коэффициента усиления, то он желательно чтобы был в пределах 15-25 дБ;
• При разбросе питающих напряжений должна обеспечиваться стабильная работа;
• Высоким обязан быть и динамический диапазон, что способствует защите от перегрузок;
• Наконец, коэффициент шума обязан быть намного меньше значения сигнал/шум.

Примечание

На коэффициент усиления стоит обратить наибольшее внимание. Дело в том, что при его небольших значениях качество приема никак не может быть высоким

С другой стороны, для города эти же показатели вполне нормальные. Если же этот самый коэффициент слишком завышен, возможна перегрузка широкополосного усилителя, что может привести к его порче.

Как можно усилить сигнал

Прежде чем тратить деньги на покупку дополнительного оборудования, можно опробовать один из нескольких вариантов усиления сигнала.

• Расположение антенны. Её следует направить максимально точно в сторону, где располагается передающая вышка. Узнать о её местоположении не сложно.
• Количество антенн. Когда антенн 2 и более, их следует установить на максимально высоких точках. По возможности их монтируют на крышу.
• Устранение препятствий. Если на пути следования от антенны или приёмника есть какие-либо металлические преграды, их лучше убрать.
• Эффект синфазной антенной решётки. Смысл в том, чтобы сделать одинаковыми все фазы сигнала.

Только важно учитывать, что всё это не сработает, если используемый ресивер, то есть ТВ-приставка, не рассчитан на работу с цифровым сигналом, и является устаревшим оборудованием. Соответственно не поможет и купленный отдельно усилитель

4 Изготовление усилителя по двухкаскадной схеме своими руками

Усилитель своими руками для автомагнитолы выполняется по классической схеме с восемью основными резисторами. Таким образом, резисторы R1, R2, R4 и R6 предназначены для стабилизации изменений в транзисторах типа VT1  в случае изменения напряжения или температуры. Элементы в схеме выбираются так, чтобы обеспечить максимальную характеристику амплитуд и частот усилителя.

Усилитель для автомагнитолы своими руками

Помимо этого, в схеме применяются и специальные биополярные транзисторы типа 2SC29 c частотой менее 1 ГГЦ. Это позволяет минимизировать степень шумов, которые производятся самим усилителем. Все элементы двухкаскадной схемы монтируются на специальной плате с помощью припайки. Паять элементы можно собственноручно либо обратиться к специалисту-электронщику, который проведет подсоединение в правильной последовательности согласно схеме. Плату можно приобрести из комплекта деталей все той же фирмы Мастер-Кит. Найти деталь можно в специализированных магазинах.

После сборки  самодельного  радиоусилителя необходимо выполнить соединение контактов: вход усилителя со входом антенны, выход с помощью специального кабеля сопротивлением не менее 75 ОМ идет на радиоприемник. Кабель можно дополнительно заизолировать и закрепить непосредственно на плате хомутами, продев их в специально предусмотренные отверстия

Очень важно при соединении усилителя с электропитанием самого автомобиля строго соблюдать полярность

Радиоусилитель магнитолы авто

Для питания с сетью лучше использовать напряжение в 12 вольт и подключать плату к выходу магнитолы ANT. В таком случае  напряжение будет подаваться при включении автомагнитолы. Если вы устанавливаете устройство с внешней стороны автомобиля, следует позаботиться о дополнительной изоляции и герметичности корпуса, однако лучше устанавливать усилитель радиосигнала в непосредственной близости к антенне.

Преимущество самостоятельного изготовления детали в том, что при необходимости можно изменить схему и получить на выходе более четкий сигнал и минимизировать количество возникающих помех.

https://youtube.com/watch?v=mjqyxb5soso

Инструкция по сборке

Сделать собственными руками можно как неактивные, так и активные (с усилителем) устройства. Технология производства состоит из нескольких этапов:

• подготовки необходимых инструментов;
• непосредственной сборки;
• крепления к машинному корпусу;
• подключения.

Сборка разных по назначению типов антенн для магнитолы своими руками существенно отличается даже подборкой необходимых инструментов.

Производство неактивной установки

Пассивные антенны без усилителя считаются довольно простыми по своей конструкции. Чтобы создать такое устройство, потребуется:

• проволока из меди (диаметр от 1,5−2 мм);
• качественная гайка;
• хороший напильник;
• отвертка;
• термический клей (можно заменить термоусадочной трубкой);
• винт (диаметр М5);
• контргайка.

Сборку проводят поэтапно. Для этого:

1. Берут медную проволоку, скручивают ее по длине, подходящей для конкретного автомобиля.
2. Полученную спираль насаживают на винт М5, закрепляя гайкой и контргайкой одинакового размера (сверху припаивают). Обрабатывают конструкцию термическим клеем, или обматывают, используя термоусадочную трубку.
3. Поверхность отшлифовывают напильником. Эту процедуру делают при условии, что спираль обрабатывалась клеем (только после полного высыхания вещества).
4. Устанавливают самодельную антенну. Спиральную заготовку вставляют в сделанное отверстие (в основании), подключают провода.

Для придания эстетичного вида установке на нее наклеивают пленку, обрабатывают грунтовкой, красят. Пассивное устройство готово.

Создание активного вида приборов

Особенность этой техники — наличие оборудования, которое усиливает прием сигналов. При создании внутренних активных установок используют рамочные конструкции. Для этого требуются такие инструменты:

• проволоку из меди, обязательно с изоляцией (диаметр — 2 мм);
• домашний усилитель (подойдет телевизионное устройство);
• качественный паяльник;
• разъем, который подходит для магнитолы;
• хорошие кусачки;
• клей.

https://youtube.com/watch?v=3MLrHKEhO4c

В качестве базовой основы для прибора часто используют корпус усилителя, предназначенный для обычной домашней антенны. Припаивают к нему провод, который, в свою очередь, будет подключаться к магнитоле. Это необходимо для того, чтобы усилитель принимал и передавал сигналы.

К гнезду подключают штекер антенны, с другого конца провода монтируют разъем. Кабель питания для усилителя в автомагнитолах считается управляющим, окрашен он в синий цвет.

Приемник активного типа монтируют на крыше машины, чтобы хорошо принимались сигналы. Для этого в корпусе сверлят два отверстия — монтирующее и вспомогательное. Антенный провод прокладывают по периметру водительской двери, фиксируя клеем. После установки на крыше машины крепят в стойке (боковой) кабель, аккуратно подсоединяют его к автомагнитоле.

Особенности монтажа и подключения

Традиционно активные типы антенн для магнитол устанавливают на лобовых стеклах в верхних правых углах либо за зеркалами заднего вида. Пассивные установки для приема сигналов ставят на корпуса машин, обычно крепят на крышах.

Любую антенну монтируют только на чистую поверхность. Для установки используют клей или малярный скотч, болты, гайки, контргайки для заземления, подходящую по размеру диаметра антенного провода дрель. Место монтирования обязательно обезжиривают специальным очистителем.

Фиксируют приборы клеем или малярным скотчем. После монтажа от антенны к магнитоле прокладывают провода. Это делается либо по периметру автомобильных дверей или окон, либо непосредственно по салону через специальные отверстия.

В конструкции обыкновенной автомобильной антенны есть три провода:

1. Первый используют для заземления прибора. Он присоединяется к креплению из металла на кузове. Фиксируют провод с помощью болта, крепкой гайки и контргайки.
2. Второй используют для питания устройства. Его подсоединяют к идущему от магнитолы проводу.
3. Третий — контактный, подключают его в специально предназначенный разъем.

Чаще всего второй провод объединен с третьим, подключая питание, активируют контактную функцию, антенна начинает принимать сигнал.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.

Как подключить антенну?

Подключить внутреннюю активную антенну можно своими руками. Самую большую сложность в этом процессе вызовет подключение антенны к магнитоле.

Внутренняя антенна устанавливается обычно на лобовое стекло. Если разместить антенну посередине, то уровень чувствительности будет выше. Температура стекла при этом должна быть не ниже 15 градусов. Перед установкой потребуется обезжиривание поверхности для надежного крепления корпуса устройства. Не пожалейте времени на ознакомление с инструкцией, прилагаемой к устройству. Затем закрепите корпус на стекле.

Через зазор в панели приборов проведите провода к магнитоле. А вот провода магнитолы на антенну тянуть не нужно. Устанавливать обшивку и другие снятые детали автомобиля лучше после того, как вы проверите работоспособность антенны.

Далее по цветам нужно соединить кабель антенны с магнитолой и вставить штекер в нужное отверстие на приемнике. Не забудьте обмотать изоляционной пленкой места соединения проводов.

Если вы правильно выполнили все пункты инструкции, то на корпусе антенны загорится специальный индикатор. Если вы видите индикатор, то смело можете собирать детали обшивки автомобиля на свои места.

Некоторые автомобилисты устанавливают антенну на заднее стекло и прокладывают провода под уплотнителем в салон.

Автомобильная антенна своими руками

Обладая специальными навыками и умениями, сделать антенну можно своими руками. Сделать устройство можно как для внешнего, так и для внутреннего крепления. Но любое самодельное устройство будет значительно уступать по качеству своему заводскому аналогу. Конечно, о ТВ-модуле и GPS-приемнике можно забыть. Если вы все-таки решили сэкономить и сделать такую антенну, то запаситесь медной проволокой с сечением до 1,5 мм, винтом М5 и термоклеем.

Как выглядит собранное устройство, можно посмотреть на фото.
