Блок с предохранителями в салоне
Он расположен с левой стороны за защитной крышкой внизу панели приборов.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Описание предохранителей
p, blockquote 20,0,0,0,0 —>
| F1 | 15A Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности |
| F2 | 15A Передний и задний стеклоомыватели. задний стеклоочиститель |
| F3 | 15A Обогрев передних сидений, аудиосистема |
| F4 | 10A Дневные ходовые огни |
| F5 | 5/20A Ближний свет фар |
| F6 | 5A Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя |
| F7 | 15A Звуковой сигнал |
| F8 | 10A Дальний свет (левая блок-фара)* |
| F9 | 10A Дальний свет (правая блок-фара)* |
| F10 | 10A Ближний свет (правая блок-фара)* |
| F10 | 25A Противотуманные фары/фары дневного ходового огня* |
| F11 | 10A Ближний свет (левая блок-фара)* |
| F12 | 10A Передние габаритные огни* |
| F13 | 10A Задние габаритные огни, фонари освещения номерного знака, подсветка приборов |
| F14 | 10A Сигналы торможения |
| F15 | 5A Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’ |
| F16 | 5A Блок управления подушками безопасности |
| F17 | 15A Блок управления АКП, фонари света заднего хода, блок управления 4WD |
| F18 | 5A Насос усилителя рулевого управления |
| F19 | 25A Дальний свет фар. боковые указатели поворота, звуковой сигнал |
| F20 | 25A Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари* |
| F21 | 25A Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием |
| F22 | 30A Дополнительный блок управления электрооборудованием*. передний стеклоочиститель* |
| F23 | 15A Аудиосистема, блок управления системой навигации, диагностический разъем |
| F24 | 15A Блок управления электрооборудованием, цепи предохранителей F6. F34. F36 |
| F25 | 15A Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием |
| F26 | 15A Указатели поворота, блок управления электрооборудованием |
| F27 | 20A Замки дверей, блок управления электрооборудованием |
| F28 | 15A Дополнительный блок управления электрооборудованием*, реле разгрузки* |
| F29 | 20A Дополнительная розетка |
| F30 | 15A Дополнительный блок управления электрооборудованием*, звуковой сигнал* |
| F31 | 5A Щиток приборов |
| F32 | 15A Прикуриватель |
| F33 | 7.5A Задний противотуманный фонарь |
| F34 | 5A Наружные зеркала с электроприводом |
| F35 | 5A Обогрев наружных зеркал |
| F36 | 5A Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP) |
| F37 | 10A Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой |
| F38 | 5A Блок управления 4WD |
| F39 | 30A Передний стеклоочиститель |
| F40 | 30A Стеклоподъемники задних дверей |
| F41 | 30A Стеклоподъемник двери переднего пассажира |
| F42 | 30A Электровенгилятор климатической установки |
| F43 | 30A Стеклоподъемник двери водителя |
| F44 | Резерв |
| F45 | 15A Аудиосистема |
| F46 | Резерв |
| F47 | 20A Обогрев заднего стекла |
* В зависимости от комплектации
p, blockquote 21,0,0,0,0 —>
Обозначение реле
p, blockquote 23,0,0,0,0 —>
- 35А — Разгрузочное реле 2
- 35А — Реле электро вентилятора климатической установки
- 35А — Реле стеклоподъемников задних дверей и переднего пассажира
- 20А — Реле дополнительного оборудования
- 20А — Разгрузочное реле 1
- 35А — Реле блокировки задних стеклоподъемников
- 20А -Реле блокировки двери водителя
- 20А — Реле обогрева заднего стекла
Какие могут присутствовать неисправности?
- Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
- Для стоп-сигналов на Рено Логан используются однонитевые варианты.
А что мешает эти самые пакеты просто положить в багажник сразу у крышки багажника и не тянуться к крючку согнувшись вглубь , чтобы потом получить в итоге кашу в этих пакетах, если там к примеру окажутся хурма или несколько нежных пирожных в коробке. Через пару секунд конструкция будет в ваших руках.
Не горит отдельный стоп-сигнал На моторе 2.0 доступ к индивидуальным катушкам зажигания свободный. Они закреплены болтами «на 8», свечи — под головку «на 16». Разъемы на катушках снабжены простыми фиксаторами. Правда, снимать их не очень удобно из-за близости каналов впускного трубопровода. Оба атмосферных бензиновых мотора достались Каптюру от Дастера без изменений, и особенности их обслуживания давно известны по многим машинам концерна Renault-Nissan. Дальше ему светит гильзовка цилиндров, которую освоили профильные СТО, либо покупка нового шорт-блока.
Характеристики автомобиля Отзывы собственников Поломки двигателя Поломки датчиков Признаки поломки Сгорел предохранитель Система зажигания Сгорела лампочка Причины выхода из строя
Рекомендации
Имеется несколько рекомендаций относительно замены:
- лампу не стоит держать за колбу, держать элемент правильно надо за цоколь;
- необходимо приобретать для замены ламп, колбы которых не пропускают ультрафиолетовое излучение, это защитит от повреждений пластиковые отражатели.
После замены ламп не будет лишним проверить, как они светят, а при необходимости произвести регулировку фары. Сзади фары имеются два элемента для регулировки, один из них отвечает за горизонтальную регулировку, а второй — за вертикальную.
Также для качественного освещения необходимо не только менять лампочки, но и периодически выполнять очистку фар. На фарах Сандеро установлены стекла из поликарбоната, которые можно чистить не всеми материалами. Лучше всего подойдет мягкая ткань или же вата. Если в результате сухой очистки желаемый результат так и не был достигнет, то можно немного смочить ткань (лучше всего в мыльном растворе) и протереть стекло, после чего повторно протереть сухой тканью.
Неисправность генератора автомобиля
- Если перегорела лампочка, ее нужно поменять.
- Перегорел предохранитель габаритов на «Весте» – найти неполадку в монтажном блоке.
- Случился обрыв проводов – проверить контакты и проводку.
- Неисправен блок кузовной электрики – заменить сам блок.
Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели при условии применения светодиодных ламп , следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу. Кстати, сейчас к весне ржавчина опять начала пробиваться через покраску.
Выбор лампы Спасибо автору за подробный отчет по всем переделкам. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. На том просёлке, где, скажем, зажатая в угоду драйву Arkana держится исключительно на энергоёмкости, Kaptur позволяет говорить о плавности хода.

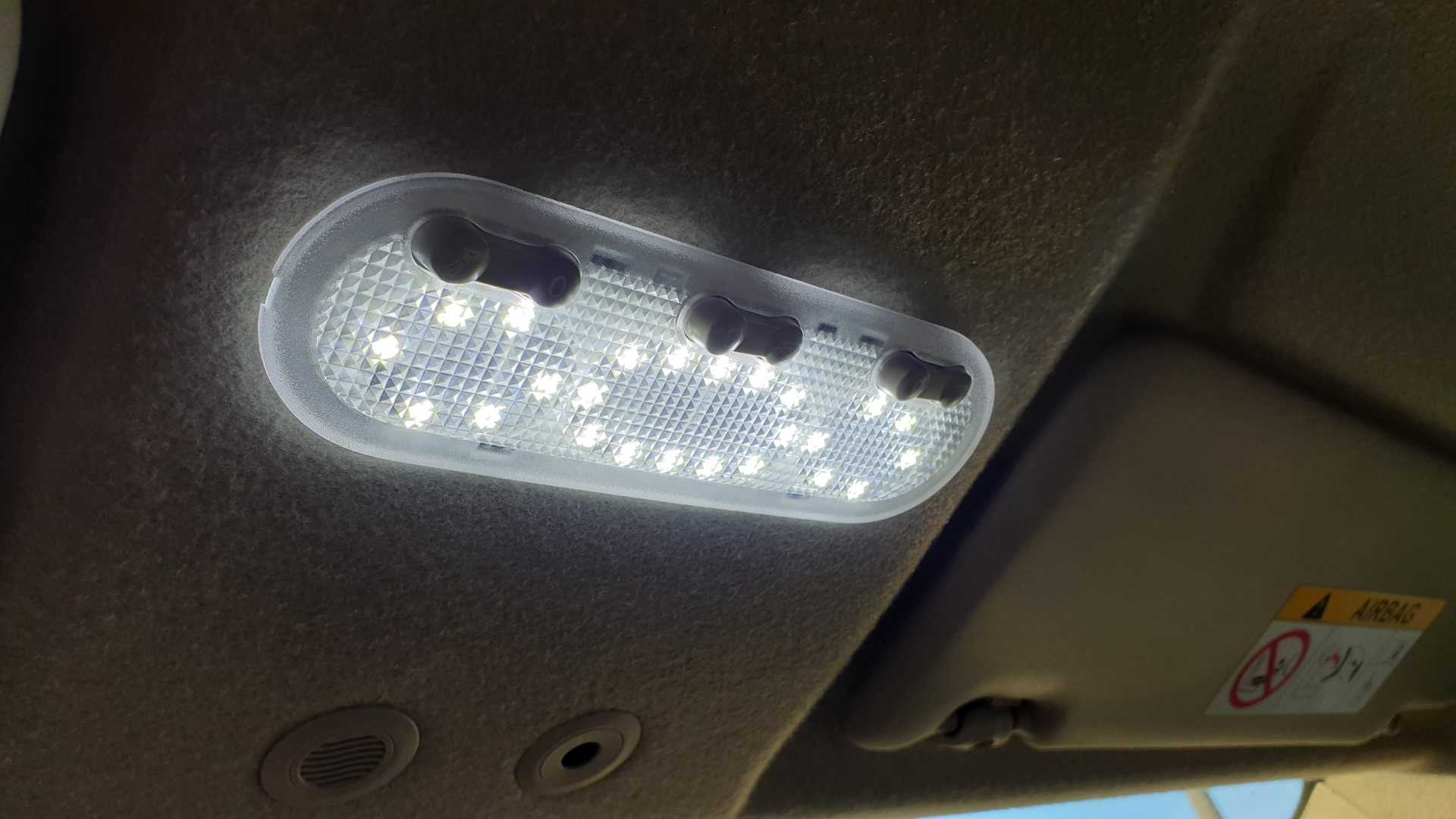

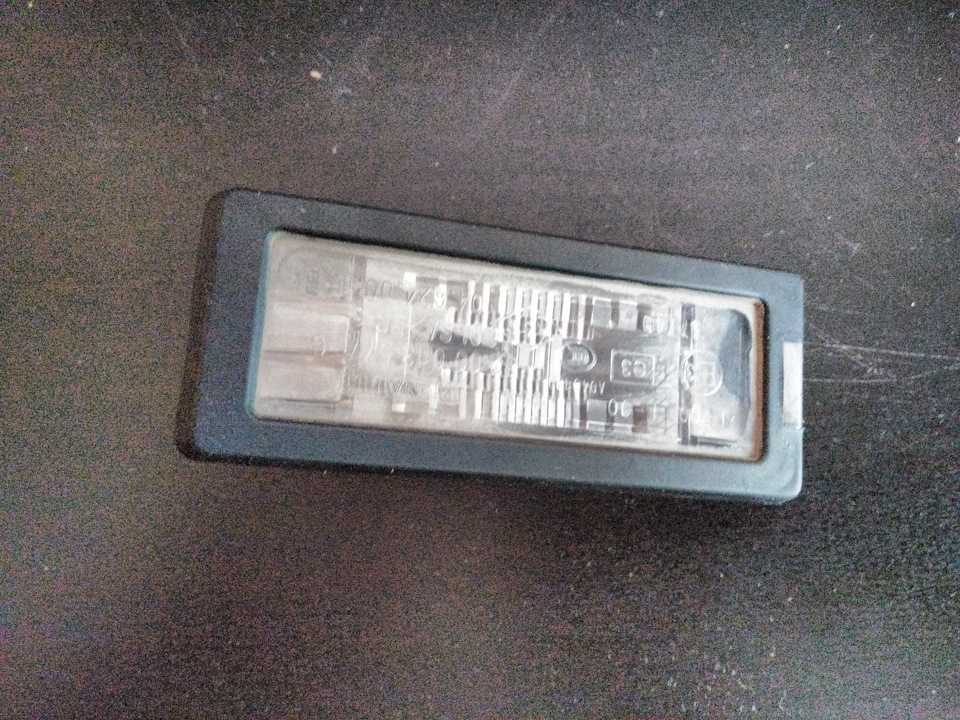

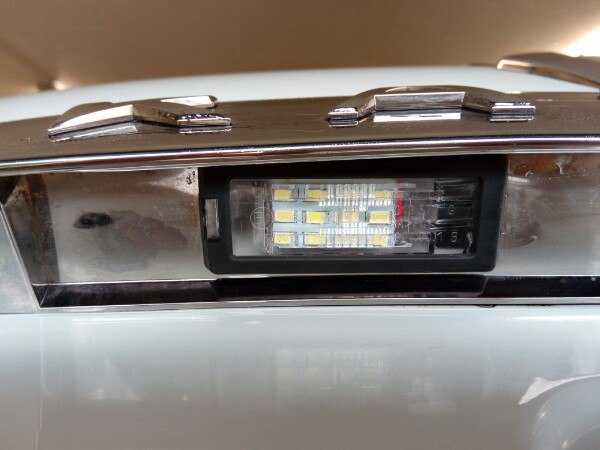

Бортовой журнал Renault Kaptur 1.3 T 4×4 (2022 г.)
Поскольку Renault Kaptur является бюджетным автомобилем, то и поле для деятельности по доработке и внесению улучшений тут большое. На сайтах в Интернете встречается много самостоятельных улучшений. У меня комплектация хорошая, поэтому руки прикладывать пришлось не очень много.
Первые три пункта удалось получить в подарок у дилера.
Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.
2) Сигнализация с обратной связью (а дистанционный запуск у Каптюра есть с завода Renault Start).
3) Антикоррозийная обработка днища и арок защитным материалом c функцией шумоизоляции.
Диски Skad KL-307 Алмаз, шины Continental ContiEcoContact 5 (215/60 R17). Диски полностью копируют оригинальные от Рено, только центральная вставка с другой эмблемой. Кому интересно, параметры: 6.5×17/5×114.3 D66.1 ET50.
Оригинальные шины ContiCrossContact LX нужной размерности в тот момент нигде в продаже найти не удалось. Пришлось взять обычные асфальтовые ContiEcoContact.
На новых колёсах
5) Пластиковые накладки на внутреннюю ворсовую часть порогов спереди и сзади.
Вот это просто обязательная вещь для ЛЮБОГО владельца Каптюра! Я не понимаю, почему Рено эти нужные пластмасски не ставит с завода. В стоимости машины они просто бы «растворились». Штатные ковролиновые пороги от воды, грязи, соли и снега быстро начинают пачкаться и приходить в непригодное состояние.
Номера деталей: передние PT Group 07040402 и задние PT Group 07040401. Есть на внутренний тоннель спереди 07040403, но там у меня ничего не пачкается, поэтому я их брать не стал.

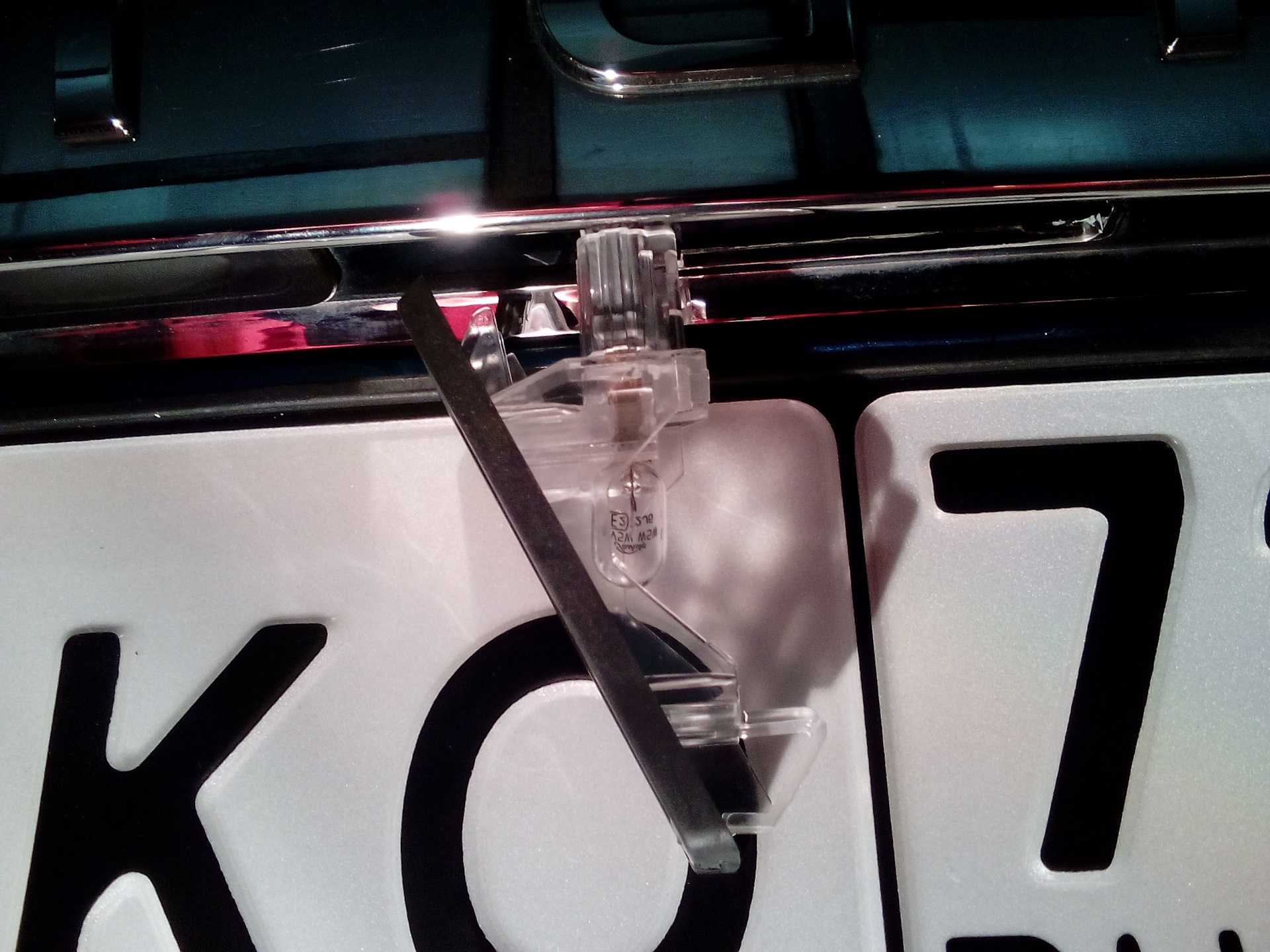

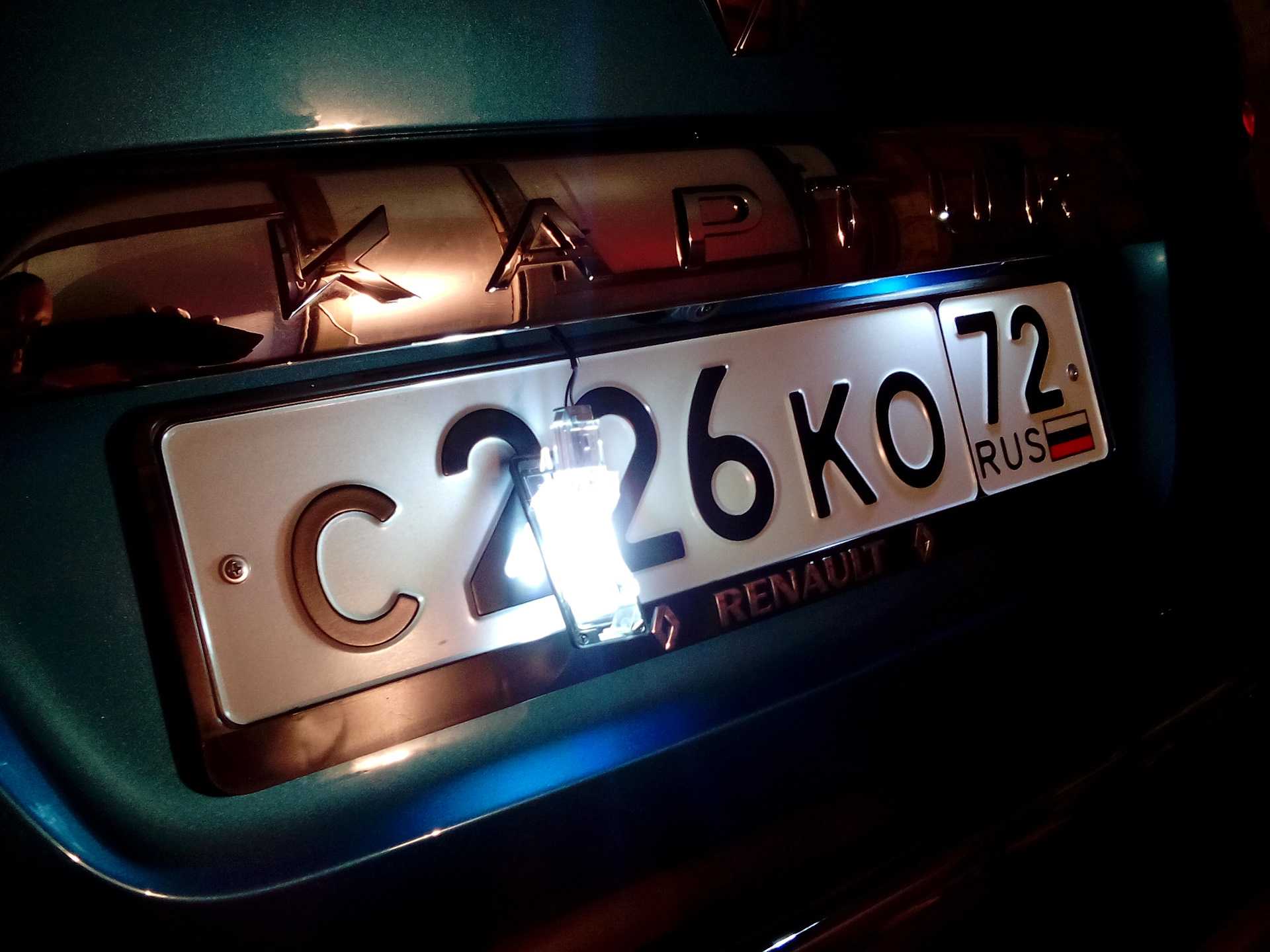

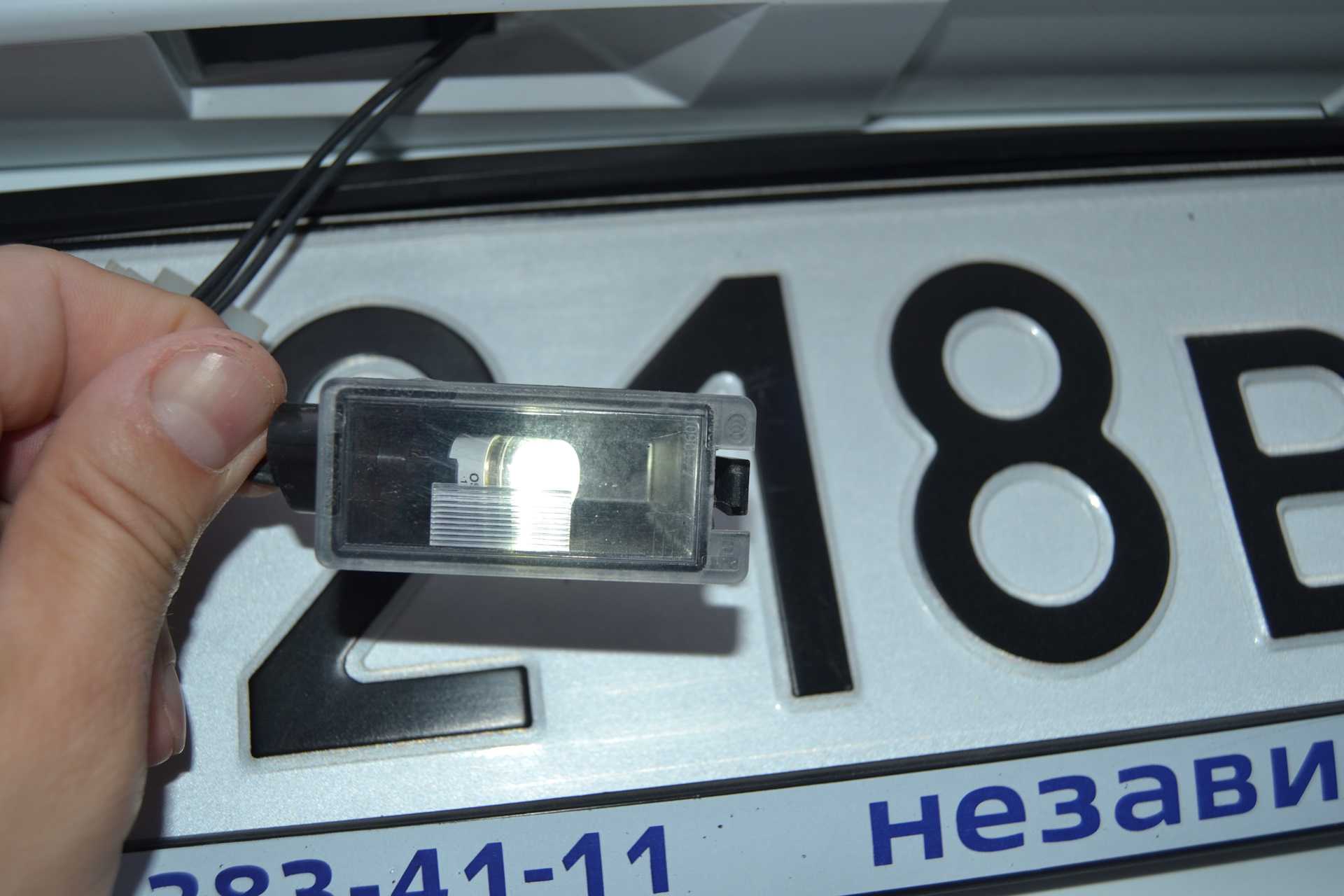

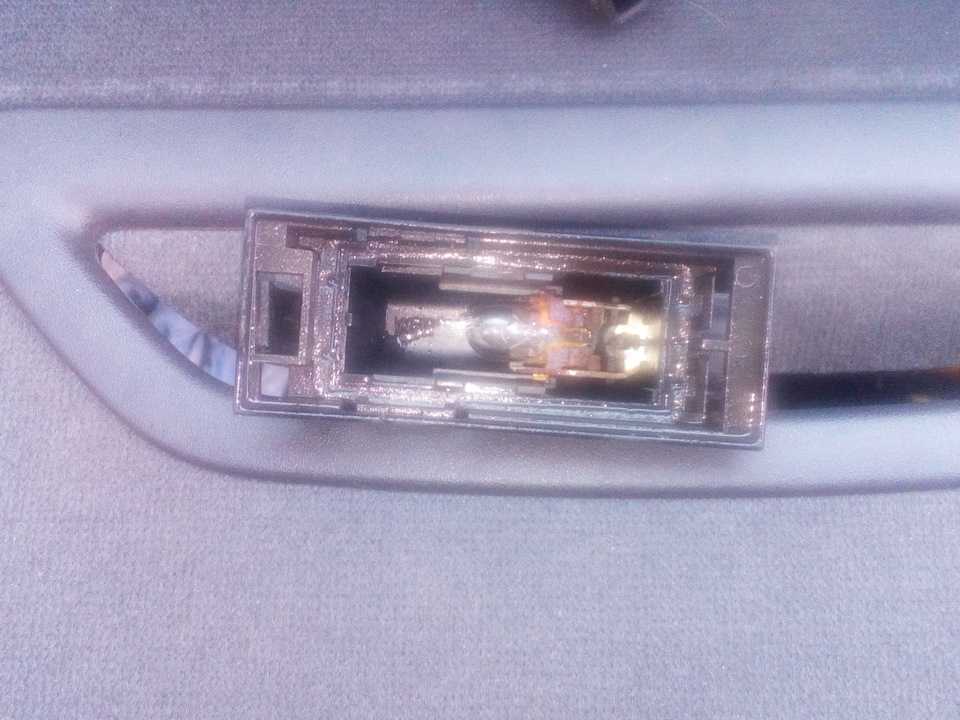

В фару заднего хода купил специально лампу Philips 9006CVB1 (хорошие отзывы о долговечности), но пришлось поковыряться с разъёмом подключения: у лампы оказалась обратная полярность, пришлось несколько раз лежать под бампером и менять клеммы местами.
Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели при условии применения светодиодных ламп , следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.
Шумоизоляция

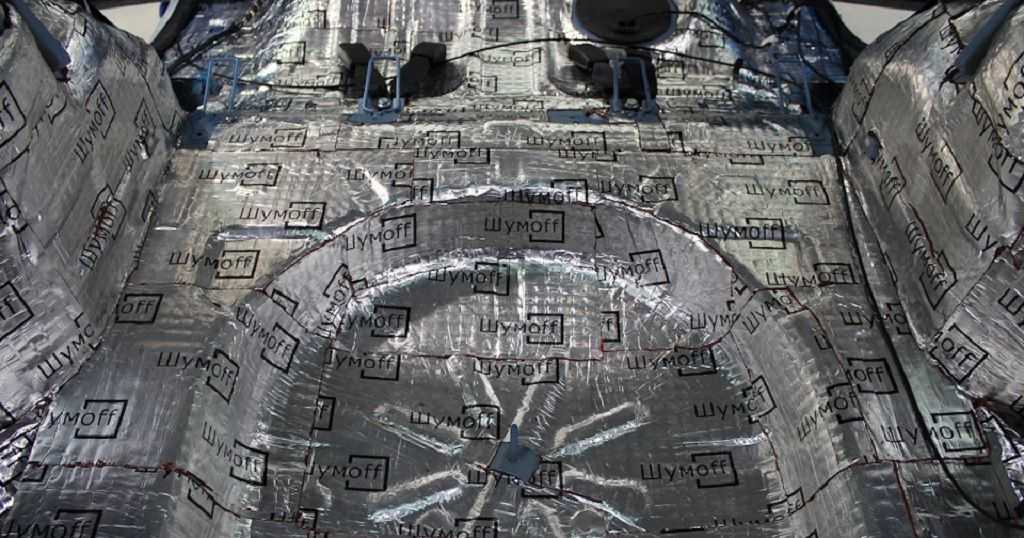

Назвать штатную шумоизоляцию идеальной никак не получается. Можно сколько угодно говорить о том, что за свою стоимость у Каптура неплохая шумоизоляция, но посторонние шумы от этого никуда не пропадают.
Сегодня множество компаний оказывают услуги по выполнению подобных работ, можно сделать изоляцию как отдельных элементов, так и всего автомобиля сразу.
Конечно, такие работы можно выполнить и своими руками, но важно понимать, что результат будет зависеть от качества работы. надо знать специфику материала и его монтажа, а также понимать, что работа сопровождается невероятным количеством операций по сборке и разборке, салон придется разобрать практически полностью, а здесь опыт играет важную роль
Если работа будет выполнена качественно, то результат удивит, Каптур сможет сравниться с машинами намного более высоких классов в плане шумоизоляции.
Тип лампы h4

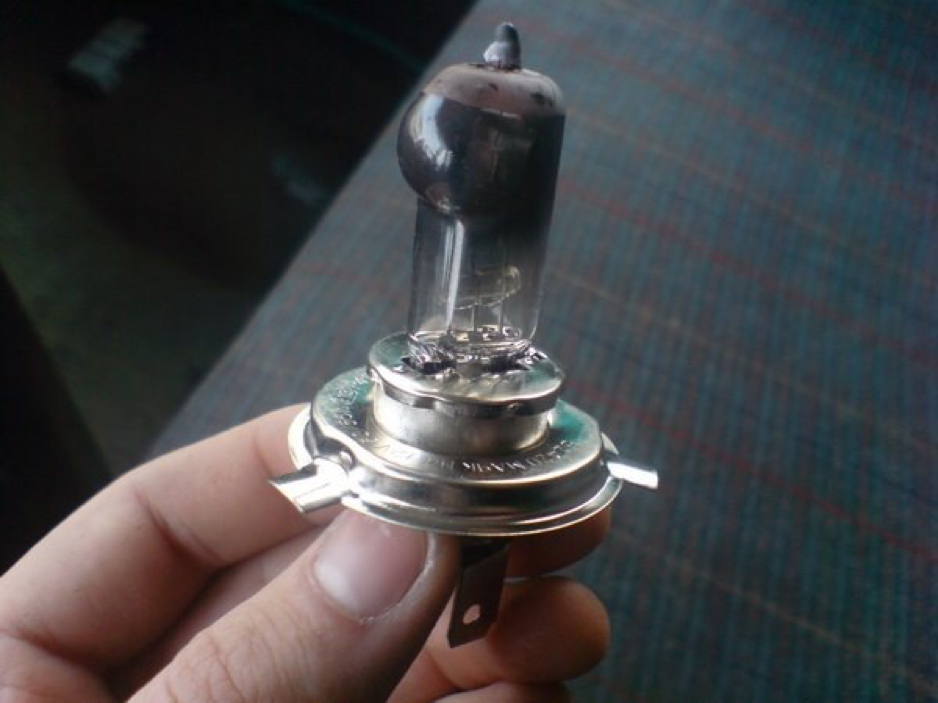

Лампы с цоколем h4 имеют двухпроводную конструкцию и могут одновременно выполнять две функции: ближний свет и дальний свет. Эта универсальность экономит место в фаре Renault Logan, обеспечивая оптимальный баланс и настройку обеих функций. Однако есть и недостатки:
- цена ламп х4 выше стоимости других образцов;
- при выходе из строя одного потока второй продолжает нормально работать, однако придется менять лампу целиком;
- срок службы двухниточных светильников меньше, чем у одножильных.
Главное достоинство лампочек х4 — простота замены. Гораздо проще сориентироваться в конструкции фары, и меньше шансов по ошибке удалить не ту лампу, если она только одна. Кроме того, нужно 2 единицы вместо 4, что дешевле даже с учетом разницы в стоимости приборов h7 и h4.
Какая лампа подойдет для Логана первого поколения
Штатные лампы в оптике фар Логан Рено первого поколения — галогенные лампы h4. Мощность приборов 55/60 Вт (ближний / дальний свет). Используется для автомобилей 2004-2013 годов выпуска (предстайлинговые модели). Галогенные лампы устанавливаются на заводе, хотя есть и другие типы светильников h4, подходящие для установки в налобный фонарь Logan.
Какая подойдет для второго поколения
На втором поколении Logan дальний и ближний свет обеспечивается двумя отдельными лампами h7. Это позволяет оптимизировать работу осветительных приборов, поскольку часто возникает ситуация, когда из-за перегоревшей нити накаливания пользователю приходится избавляться от исправной лампы и лампы-полуфабриката. У использования двух блоков есть и обратные стороны — они удорожают приобретение ламп, увеличивают нагрев внутри корпуса блока фары.
Размер самого корпуса тоже пришлось увеличить, но ненамного. Заводская модель представляет собой галогеновую конструкцию, демонстрирующую оптимальное сочетание качества и свойств. Примечательно, что поменять тип осветительных приборов без последствий невозможно: по действующим правилам смена типа лампы считается несанкционированным вмешательством в конструкцию автомобиля и влечет штрафные санкции.
Выбираем производителя
Список производителей автомобильной светотехники длинный, его целиком составить крайне сложно и непрактично. Легче выделить несколько известных компаний, которые предоставляют на рынок образцовые и эталонные модели с различными отличительными характеристиками и возможностями. Среди самых популярных компаний:
- Philips;
- Osram;
- Бош;
- Электрическая общая;
- Който;
- МОГ.
Меняем лампы на Рено Каптур
Лампы ближнего света в автомобилях зачастую относят к расходным материалам. Это связано с тем, что время от времени они могут перегорать. Особенно это стало актуально, после того, как был принят закон обязывающий передвигаться и в дневное время с ближним светом или дневными ходовыми огнями. Так же, при частой эксплуатации авто в условиях бездорожья на спираль внутри лампы оказывается воздействие, и из-за частой тряски она может переламываться. Это приводит к необходимости замены элемента. Данную процедуру каждый владелец может выполнить самостоятельно, без визита на СТО.
Замена лампы
Процесс замены довольно простой и может быть выполнен в течение нескольких минут. Для этого необходимо сперва понять, как устроена фара. Каждая содержит три лампы на Рено Каптур, которые отвечают соответственно за ближний, дальний свет и указатель поворота.
Ближний свет
Лампа ближнего света Рено Каптур находиться в фаре и закрыта крышкой, отмеченной на схеме буквой «A». После снятия крышки необходимо отсоединить клемму проводов, отмеченную цифрой 5 на схеме ниже. Для этого необходимо потянуть за него. В это время лампа будет удерживаться при помощи специального пружинного фиксатора, который отмечен на рисунке цифрой 5.
Фиксатор отсоединяется в последнюю очередь. После замены светового элемента конструкция собирается в обратном порядке. Во время замены лампы Renault Kaptur необходимо помнить, что нельзя прикасаться к стеклянной части изделия. Если на ней остануться пото-жировые следы, то это значительно сократит срок ее службы или может привести к ее разрушению.
Дальний свет
Остальные лампы на Рено Каптур меняются аналогичным образом. Чтобы поменять элемент, отвечающий за работу дальнего света необходимо снять крышку, отмеченную на схеме «B». После этого отключается клемма с проводом, затем снимается фиксатор.
УКАЗАТЕЛЬ ПОВОРОТА
Это элемент имеет другое устройство, вследствие чего требуется установка менее мощных ламп. Вследствие этого лампа указателя поворота имеет немного другое устройство. Для ее замены нет необходимости снимать крышку, достаточно отвернуть патрон. После ее замены патрон устанавливается на место.

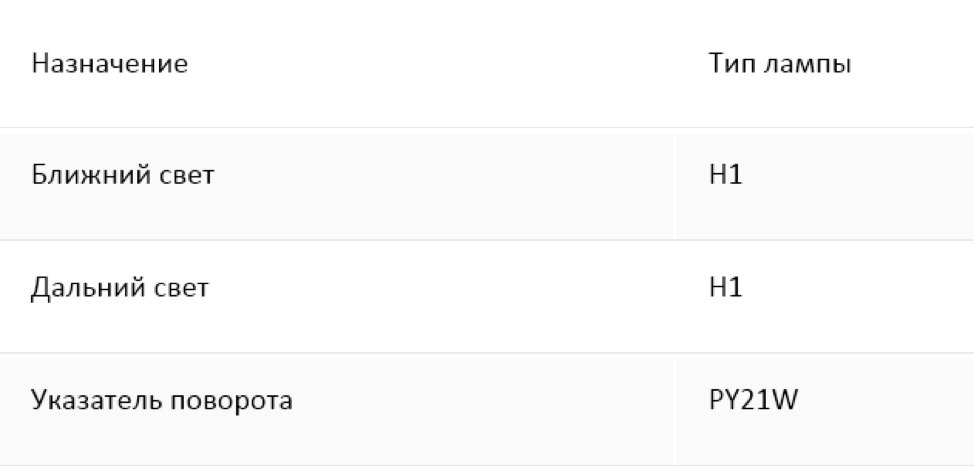

Элементы, применяемые в автомобиле Рено Каптур имеют определенные параметры и формы.
Важно знать тип элемента, чтобы он подошел для установки в посадочное место и имел необходимые параметры мощности. Так же производитель рекомендует использовать изделия, которые оборудованы колбой типа U.V.55W
Это обеспечивает защиту от ультрафиолета, который со временем разрушает рассеиватели, установленные в фарах.
Работы по замене необходимо проводить на выключенном автомобиле с остывшем двигателем. Иначе можно спровоцировать короткое замыкание или получить ожог, прикоснувшись к элементам системы охлаждения.
Процесс замены довольно простой, поэтому даже оказавшись без света можно прибрести необходимые элементы и произвести самостоятельную замену.
Как улучшить ближний свет

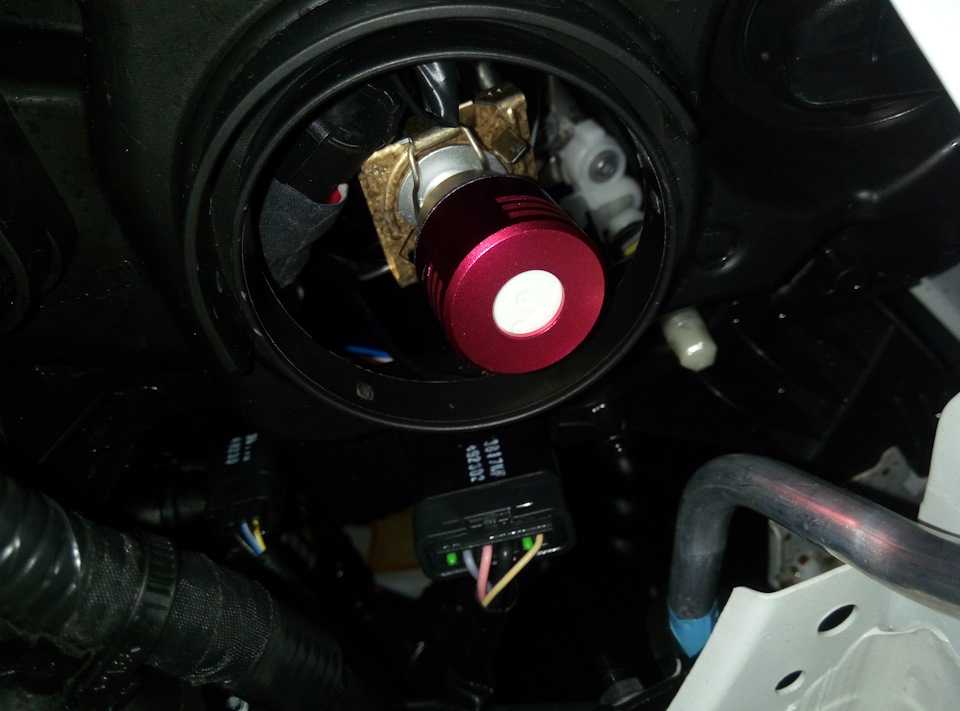

Итак, чтобы сделать ближний свет ярче, вместо стандартных ламп установить более яркие.
Лампы Philips
Philips H1 +30% 12258prc1 от 150 руб
Philips H1-12-55 +60% 12258VPS2 цена от 750 компл.
Philips 12V H1 55W +130% 12258XV-S2 цена от 900 руб компл.
Philips 12V H1 55W +130% G-Force 12258XVGS2 цена от 1000 руб комп
Osram H1-12-55 +100% Night Breaker Silver 64150NBSHCB от 750 руб
Osram H1-12-55 +150% Night Breaker Laser от 1300 руб
Лампы General Electric
General Electric Megalight Ultra +120% H1 цена от 1000 руб компл.
General Electric Megalight Ultra +130% H1 цена от 1150 руб компл.
Все указанные выше лампы галогенные с увеличенной яркостью. Установив их в ближний свет, яркости добавится заметно. Помимо галогенных можно установить и светодиодные LED светодиодные.
При установке светодиодных ламп нужно обратить внимание на размер ламп: Длинная светодиодная лампа в фару не полезет, так как будет мешать кулер и крышка не закроется. Светодиодные лампы так же дают хорошую прибавку к свету, однако нужно правильно их подобрать, так как не каждая лампа будет хорошо светить в линзе
Светодиодные лампы так же дают хорошую прибавку к свету, однако нужно правильно их подобрать, так как не каждая лампа будет хорошо светить в линзе.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Регулировка света блок-фар
Можно предварительно проверить направление света фар, поставив автомобиль напротив вертикальной ровной стены на расстоянии двух-трех метров. Включаем ближний свет фар. Освещенные участки стены должны иметь четкие верхние границы и быть на одном уровне.
Замечание
Точная регулировка света фар возможна только с использованием специального оптического прибора, но при необходимости свет фар можно довольно точно отрегулировать самостоятельно.
Проверку желательно выполнять в темное время суток. Можно установить перед автомобилем лист фане-ры размером 2×1 метр в качестве экрана.
1. Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом и домкратом) автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 10 м.
2. Расстояние между центрами ламп ближнего/ дальнего света (обозначены крестиками на рассеивателях блок-фар) I = 1370 мм.
3. Проверяем давление в шинах и при необходимости доводим его до нормы.
4. Устанавливаем регулятор корректора фар в положение О.
5. Усаживаем помощника на сиденье водителя (или укладываем груз).
6. Энергично качаем автомобиль для самоуста-новки подвески.
7. Измеряем расстояние h от поверхности площадки до центров ламп ближнего/дальнего света.
8. Размечаем экран. Проводим линии А, Б, В и Г учитывая размеры I и h.
9. Включаем ближний свет.
10. Закрываем правую блок-фару листом картона.
Замечание
Не накрывайте включенные блок-фары более чем на две-три минуты ветошью или другими предметами, затрудняющими доступ воздуха, так как пластмасса, из которой выполнены рассеиватели, может перегреться и деформироваться.
11. Регулируем ближний свет левой блок-фары — для перемещения границы света по вертикали, шестигранным ключом на 6 мм, через отверстие в панели приборов.
12. Закрываем левую блок-фару и аналогично регулируем ближний свет правой. В этом случае совмещаем изгиб границы света с пересечением линий Б и Г.
Если граница света нечеткая, то, возможно, неисправна лампа ближнего света или поврежден рассеиватель блок-фары. Помутневшей пластмассе рассеивателя можно вернуть прозрачность полировкой фар.
Руководство по обслуживанию и ремонту Рено Дастер
Установка светодиодных ПТФ-модулей на Renault Kaptur
Если спросить сотрудников нашей компании об их отношении к галогенным лампам в сфере автосвета, то вам посоветуют забыть про галоген и поменять его на светодиоды, так как по факту галогеновые лампы вышли в тираж и стали историей. Да, ими пользуются, пользовались и пока еще будут пользоваться огромное количество автомобилистов (и не только), но это не значит, что они дают хороший свет, скорей, обычный, привычный многими поколениями. Но вот хорошие светодиоды (именно хорошие) генерируют световой пучок куда большей яркости, при этом сама по себе LED-технология надежней стеклянных лампочек с нитью накаливания; светодиоды меньше греются, потребляют совсем немного питания аккумулятора и дольше служат.

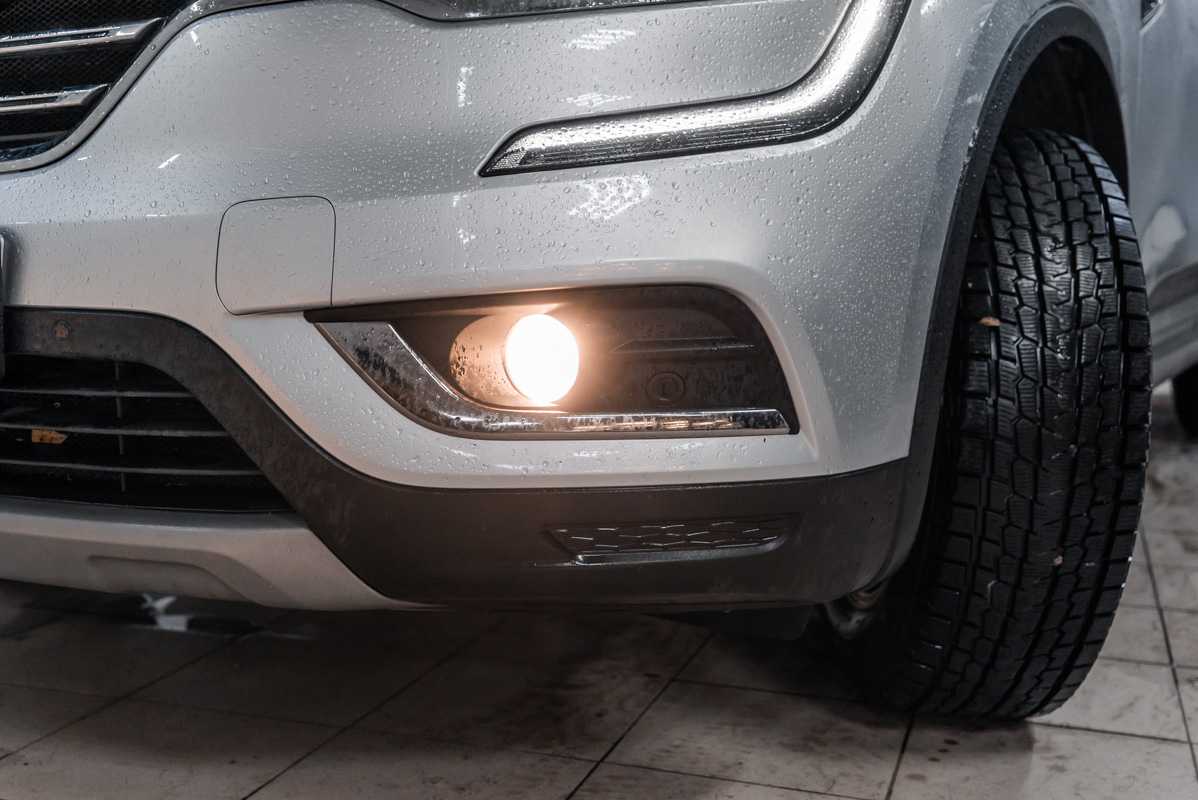

Владелец автомобиля Renault Kaptur пришел к выводу, что галогенные противотуманные фары – это какой-то архаизм и их следует поменять на современные светодиодные ПТФ модули Valeo LED (047 401), дающие чисто-белый свет в температуре 5500 кельвинов. Противотуманный свет относится к дополнительному и, в общем-то, с ним можно при желании экспериментировать. К примеру, можно в штатные противотуманные фары установить «белый» галоген с крашенными в синий цвет колбами, можно установить нештатный ксенон (так делали года три-четыре назад, пока LED-технологии не распространились повсеместно), можно поменять галогенные лампы в штатных противотуманках на светодиодные лампы, но именно полная замена ПТФ модулей демонстрирует особенно хороший результат.

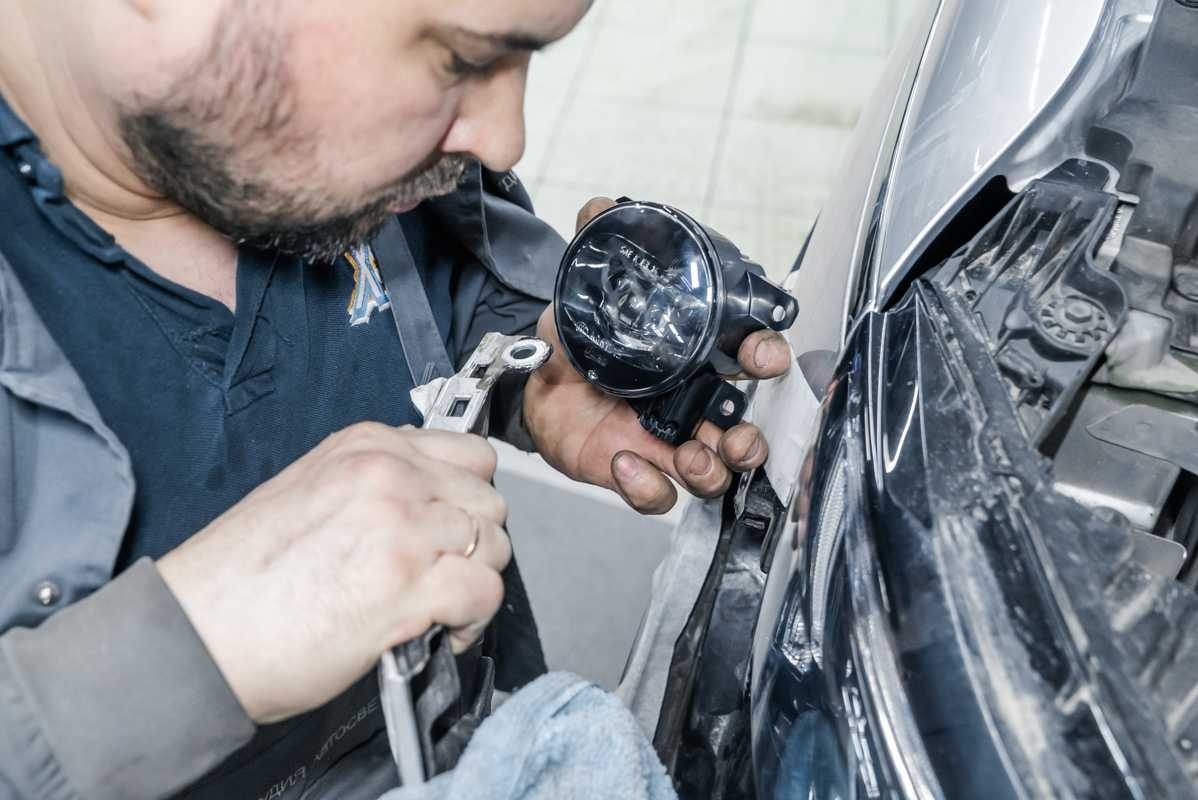

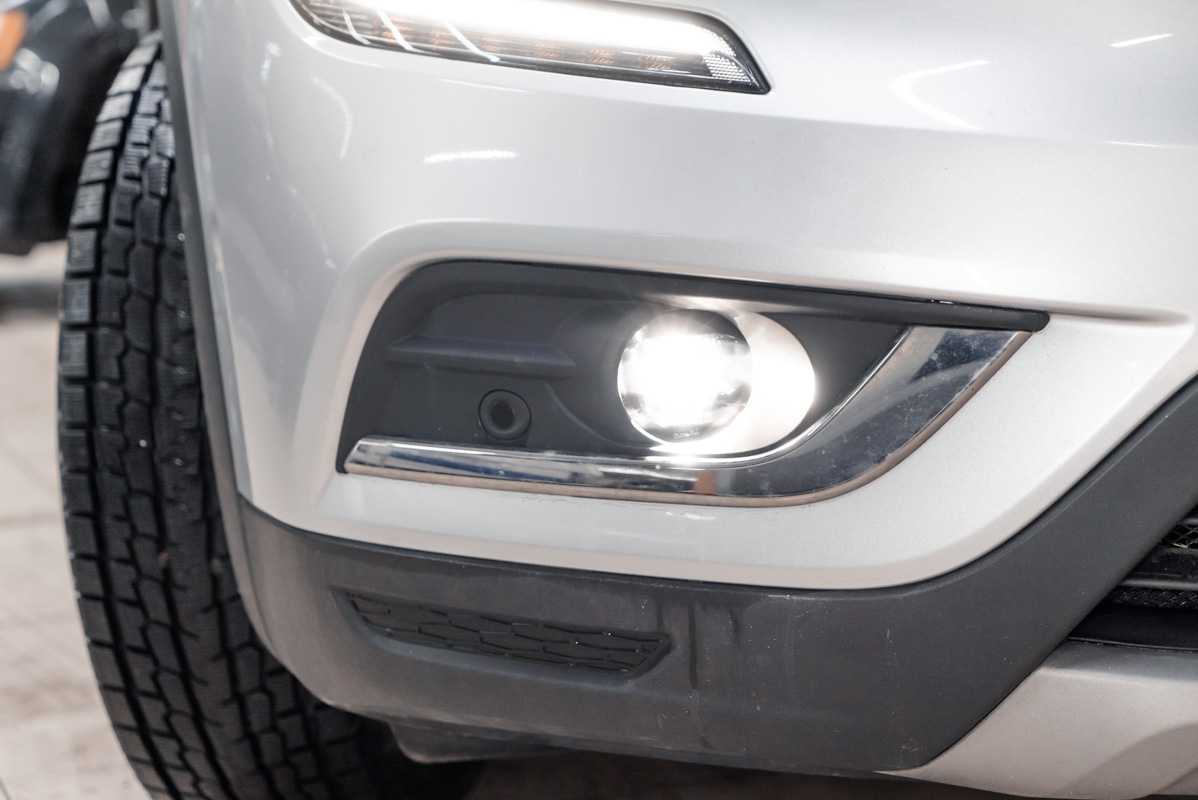

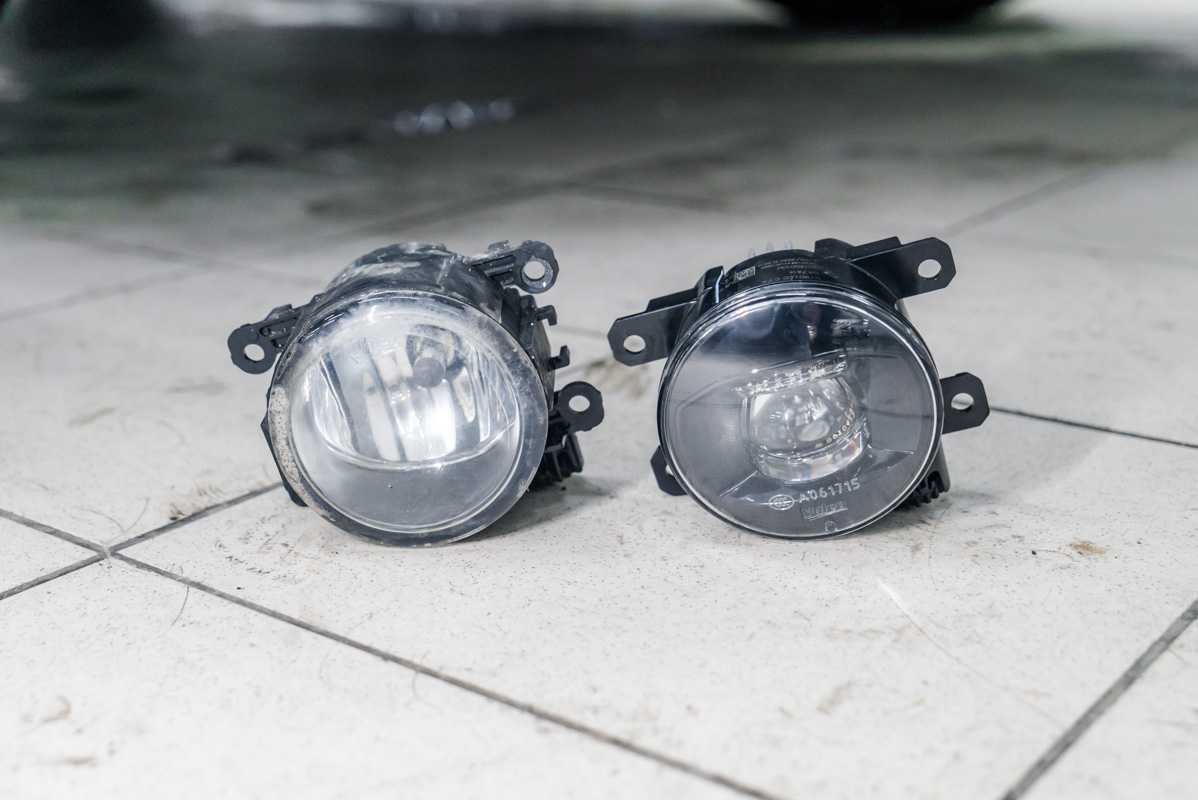

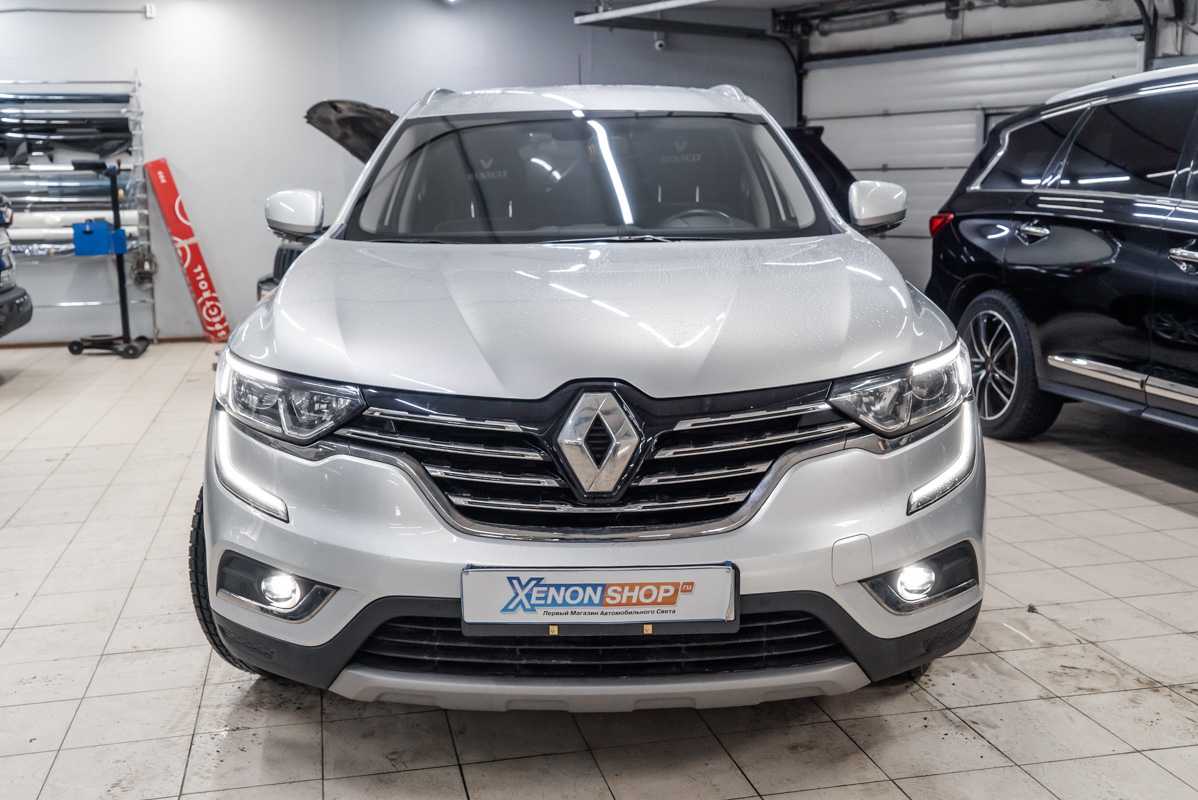

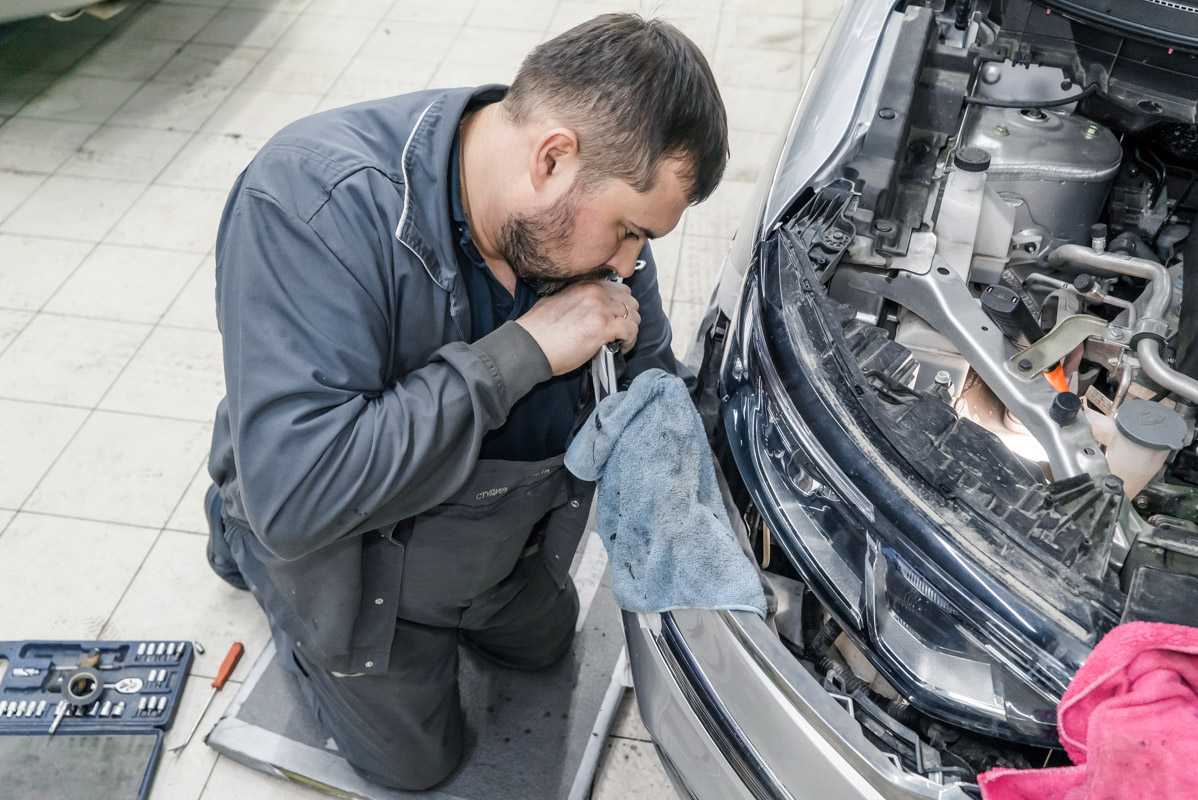

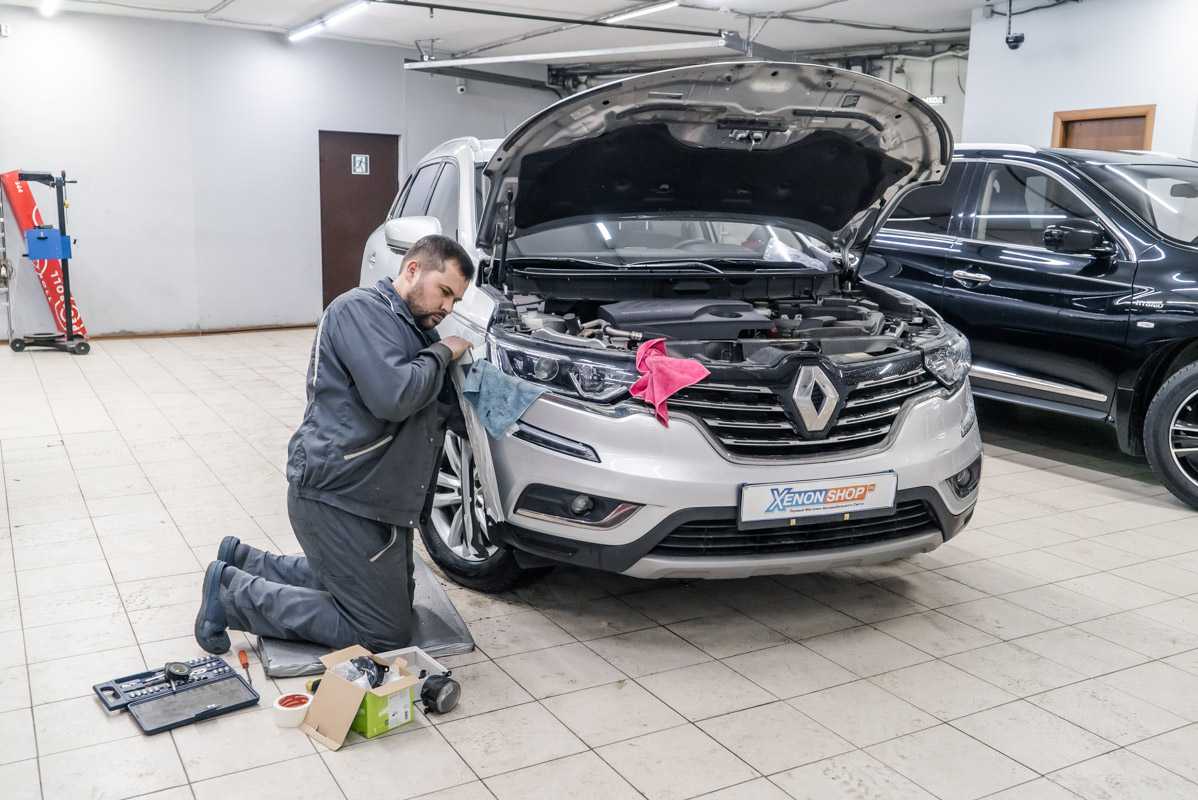

Замена противотуманных фар Рено Каптур на новые светодиодные ПТФ Valeo LED выполняется прямо на автомобиле, то есть полностью снимать бампер не требуется, но частично скинуть его нужно, так как работа выполняется не с внешней стороны кузова, а изнутри, через подкрылки. Удалив из бампера старые противотуманки с галогенными лампами, ставим на их место новые LED противотуманные модули, сразу же фиксируя их в корректном положении, чтобы свет шел строго на уровне асфальта и не поднимался выше. Говоря о времени, стоит рассчитывать на примерно два или три часа – наши мастера стремятся работать в быстром темпе, не жертвуя качеством, но все-таки нередко возникают нештатные ситуации, поэтому время работы может увеличиваться без изменения заранее оговоренной стоимости.
