Отказ дворников в дождь, разбитое лобовое стекло

Другие причины неисправности и их устранение

Трапецией и реле перечень причин неисправности не ограничивается. Пройдемся по остальным погрешностям.

Перегорел предохранитель

Где тонко, там и рвется. Предохранитель – уязвимая часть цепи, и этим он защищает остальные приборы. Именно с предохранителя стоит начать искать неисправность, если не работают дворники. Найдите место расположения предохранителя в вашем автомобиле. Чаще всего он расположен слева от рулевой колодки. Откройте отсек и осмотрите требуемый предохранитель. Если внешних повреждений нет, но сомнения остались, поменяйте местами два одинаковых предохранителя и проверьте, как будут работать устройства.

Проводка и контакты

Продолжим искать причину в электрике

После предохранителей внимание стоит обратить на проводку и контакты. Первые могло сорвать, а вторые имеют неприятное свойство окисляться, требуя зачистки

Крепления

Крепления дворников не вечны и могут со временем ослабнуть, так что проверить их лишним не будет. Попробуйте руками пошевелить дворники. Если они двигаются, снимите колпачки у основания и проверьте гайки, при необходимости подтяните их.

Блок управления

Следующей причиной, не дающей нормально использовать щетки стеклоочистителя, может быть неисправность подрулевых рычагов. Могла сломаться и перестать выдавать сигналы на включение ручка, отсоединиться от клемм провода. Если причина поломки кроется тут, то решить проблему труда не составит, да и место, требующее ремонта, найдется быстро. Просто проверьте часть электрической системы, ответственную за включение дворников.

Но беда в блоке управления может быть и серьезнее. Чтобы понять, требует ли блок замены, выполните следующие манипуляции:

снимите пластиковые детали рулевой колонки;
вытащите выключатель;
проверьте выключатель тестером;
в случае, если проверка показала, что он вышел из строя, замените его на новый.

Если же с ним все тоже в порядке, значит, причина кроется в другом.

Моторчик

Моторчик стоит проверять, если дворники наотрез отказываются работать. В нем могли износиться щетки, сгореть обмотка. Первые легко можно заменить, а вот во втором случае будет проще приобрести и установить новый моторчик. Кроме того, моторчик мог выйти из строя из-за сырости или ввиду почтенного возраста.

Моторчики современных авто имеют защиту от перегрева, а значит, если вы включаете дворники, не убрав предварительно снежные массы, стеклоочистители могут не двинуться с места просто из-за сработавшей защитной системы. Послушайте, есть ли звуки работы моторчика при включении дворников. Если нет, новости неутешительные.

Не работает задний стеклоочиститель

ВАЗ-2114 оборудован очистителем заднего стекла. К сожалению, и он иногда выходит из строя. Благо, здесь нет никаких предохранителей и реле. Механизм заднего стеклоочистителя состоит из электродвигателя с редуктором и поводка со щеткой. Его включение осуществляется путем переключения ручки от себя (по горизонтали).

Диагностика заднего стеклоочистителя производится также путем замера напряжения на разъеме двигателя. Если оно подается, придется либо ремонтировать, либо покупать новый электромотор.

Приветствую!Нежданно негаданно, в самый пик ливня и в дороге резко перестали работать дворники.Вот засада!Попытка перестроения и вынужденная остановка. На движение рычага дворники не реагируют. ЧТо за?Выхожу, опускаю руками дворники, сажусь в авто, нажимаю рычаг и в ответ снова тишина, только звук моторчика и щелкающего реле. ПРИЕХАЛИ!С горем пополам добралась до дома.Утром бегу к машине. На всякий случай проверка предохранителя: целый √ .Лезу под капот, добираюсь до трапеции и не понимаю чего не хватает. В глаза трапецию не разу не видела.

После тщательного осмотра стало понятно, слетела тяга с моторчика. Несколькими попытками заставила моторчик остановиться в удобном положении, натянула тягу. Поверяю: работает √ .Обрадовалась как ребенок, но как оказалось рано(Собрала все, сажусь в авто, включаю дворники и снова здорова, застряли на середине и тяга снова слетела.

По советам было решено поменять втулку. Поиск информации дал наводку, что нужен ремкомплект от ваз 2110.Обзвон магазинов. Либо нет, либо дефект. Позвонила в магазин напротив дома и о счастье, есть в наличии, 150₽. Бегу в магазин, на деле оказывается, что вообще 130₽. Но вот незадача, нет времени решить данную проблему. Целый день дела (благо дождя не было), а в ночь поездка в Киров. Как не просила погоду, чтоб не было дождя ночью и вечером, она сделала по своему. Ехать стремно при таких условиях (до вокзала), но на 80км/ч боле менее легче, т.к вода утекает))Сегодня наконец-то получилось заняться.Снова разборка (уже на автоматизме), снятие трапеции.

Бывает, что вы спокойно едете по дороге, на улице дождь, но дворники не собираются эффективно собирать воду с лобового стекла. Они перестали работать. Что делать в такой ситуации?

Как решить проблему невозврата дворников

Первое, с чего следует начать, так это с выполнения следующих действий:

Проверьте, корректно ли были установлены дворники на шлицы привода. Дополнительно оцените текущее состояние трапеции. Повышенного внимания в этой ситуации заслуживает кривошип привода. Если сборка действительно была выполнена неправильно, тогда просто разберите узел и соберите, только уже в нужной последовательности, согласно схеме конкретной ваших стеклоочистителей. Тут поможет руководство по ремонту и эксплуатации.
Осмотрите тщательно шлицы привода. В некоторых случаях они ломаются, изнашиваются и могут даже начать крошиться. Как результат, шлицы начинают проскальзывать, что и мешает дворникам вернуться в исходное состояние. Не исключено, что рычаг дворника соскочил со своего посадочного места.

Для устранения поломки потребуется приобрести ремкомплект, а заменить изношенные компоненты системы очистки лобового стекла.

Случается и так, что щётки перестали нормально работать и при этом остановились посередине автомобильного лобового стекла, но поблизости нет сервиса для устранения проблемы. Её можно решить своими руками, если в багажнике вдруг окажется дрель или шуруповёрт со свёрлами.

Высверлив несколько отверстий, подручными средствами можно зафиксировать рычаг дворников. Для снижения трения место сверления обильно смазывается какой-нибудь имеющейся смазкой.

Проблема лишь в том, что достаточно редко автомобилисты возят с собой шуруповёрты аккумуляторного типа и свёрла. Что уж говорить о сетевой дрели, которую точно не получится запитать от автомобиля.

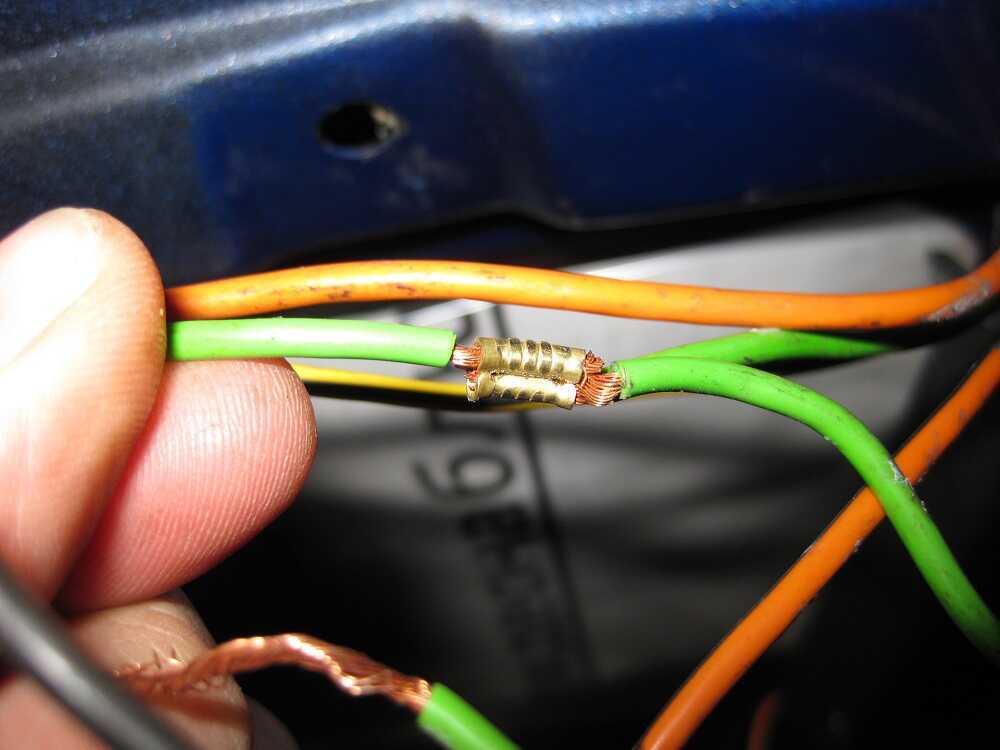

Проверка электропроводки

Далее нужно проверить электрическую проводку на предмет её целостности. Здесь потребуется не выключать зажигание и в таком состоянии сделать замеры напряжения на разъёме привода.

Нормальным считается напряжение около 12 В. Если напряжение на контактах разъёма отсутствует, это говорит о наличии неисправностей.

Наиболее вероятная причина — это обрыв электропроводки на участке цепи. Но проверку лучше начинать с предохранителя, расположенного в монтажном блоке. Бывает так, что он перегорает по тем или иным причинам. Если предохранитель целый, тогда двигайтесь последовательно по всей электрической проводке, идущей на стеклоочистители. Также не забудьте проверить целостность реле.

Обнаружив обрывы, нарушенные контакты или перегоревшие элементы, их требуется заменить. Проводку при обрыве лучше заменить на новую, а не просто изолировать старые провода с помощью изоленты. Это даст лишь временный эффект. Но в итоге повреждённая проводка может стать причиной регулярных неисправностей и нестабильной работы дворников на машине. Лучше потратить немного больше времени, но поменять повреждённые провода. Реле и предохранитель также идут под замену, если на них обнаружены признаки неисправностей.

Оказавшись здесь, не лишним будет почистить, а также подогнуть немного контакты на монтажных разъёмах привода дворников. В определённых ситуациях это тоже решает проблему установки щёток.

Электромотор и выключатель

Ещё одна вероятная причина, из-за которой дворники на машине не встают полноценно на место, а залипают посередине лобового стекла, это электромотор, либо же выключатель моторчика.

В такой ситуации самым правильным решением будет полная замена электрического двигателя. О ремонтопригодности говорить приходится довольно редко. Это элемент, который тяжело поддаётся восстановлению. Поэтому тратить на это время и силы не самое разумное решение. К тому же, новые электромоторы стоят недорого. Даже на элитные иномарки.

Существует и другие неисправности, из-за которых дворник не просто не хочет опускаться в самый конец лобового стекла, но и залипает в различных других положениях, полностью прекращает работу.

Если вышел из строя только левый или правый дворник, то здесь наиболее вероятно причина кроется в механической неисправности. Когда же залипает один и второй стеклоочиститель, то тут уже в большей долей вероятности приходится говорить об электрических поломках.

Столкнувшись с ситуацией, которую вы не можете решить своими силами, лучше обратиться за профессиональной помощью.

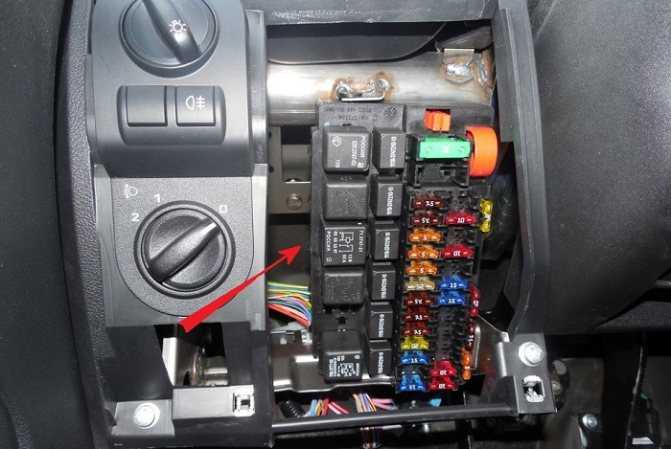

Отсутствует прерывистый режим дворников — ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

поиск места установки реле в вашем автомобиле — помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

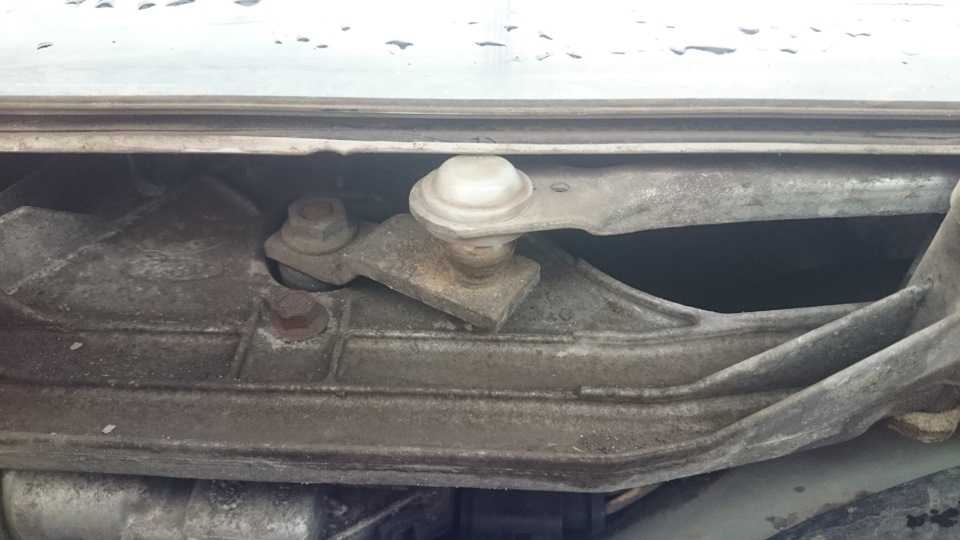

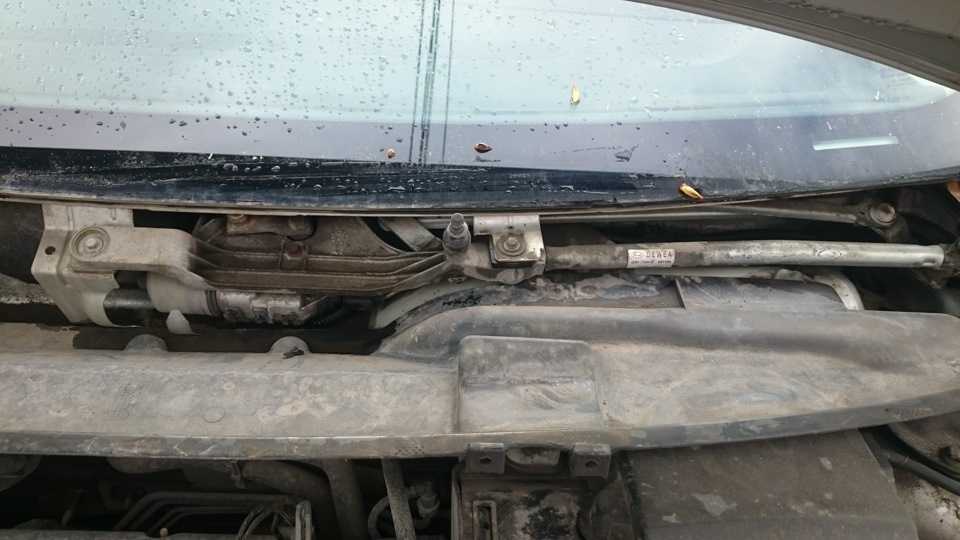

Трапеция — механизм непосредственной работы дворников

Один из самых сложных механизмов в комплекте системы дворников — это трапеция. На сегодняшний день ни у одного производителя автомобилей нет настолько надежного механизма привода дворников, чтобы гарантировать долговечную работу устройства. От чего может пострадать трапеция:

банальное заклинивание щеток,
чрезмерный упор в стекло,
неправильное включение дворников,
примерзание к стеклу зимой.

Среди возможностей восстановления данного механизма стоит выделить лишь несколько возможных шагов:

приобретение новой трапеции — это зачастую оптимальный шаг для отечественных авто, у которых механизм дворников стоит порядка 1000-1500 рублей;
для иномарок приобретение новой трапеции будет стоить баснословных денег, так что в этом случае следует произвести ремонт и восстановить сломавшиеся детали;
нередко в трапеции выходят из строя втулки, и наконечники, которые часто бывают пластиковыми и ужасно переносят морозы, так что их можно просто заменить;
если нелегко найти ремкомплект для трапеции на ваш автомобиль, можно попробовать установить втулки и прочие детали с других автомобилей, близких по классу;
непосредственно замена трапеции нужна в том случае, если даже ремонтные работы не убирают неполадку, или после ремонта механизм начал постукивать при работе.

Любые звуки, исходящие из трапеции, могут оказаться предвестниками ее смерти. Это именно тот знак, который говорит о возможном выходе из строя всего устройство. Впрочем, менять трапецию сразу же после возникновения неприятных звуков не стоит. До замены вы можете подождать, пока устройство окончательно выйдет из строя или попробовать устранить звук, подтянув составные части трапеции с помощью стандартных инструментов. Это не сложно и можно выполнить прямо в вашем гараже.

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

При включении зажигания срабатывают дворники

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

Схема передних дворников Схема заднего дворника

Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.

Ремонт мотора стеклоочистителя

Данный узел в большинстве случаев выполняется необслуживаемым, то есть не разборным. Но опытных автомобилистов это не останавливает. Особенно это касается тех случаев, когда нет лишних средств на новый моторчик. Для этого берем полотно по металлу. Распилить моторчик необходимо в месте перехода (ступенька). Рассоединяем на две части и видим якорь, обмотку и сердечник.

Все эти детали обычно находятся не в самом лучшем состоянии и обычно имеют следы коррозии. Необходимо тщательно почистить элементы моторчика. Для этого подойдет мелкозернистая наждачная бумага или другое похожее средство. К примеру, моторчик дворников ВАЗа имеет такое слабое место, как сальник. Со временем он трескается и пропускает жидкость в корпус из-за чего детали покрываются грязью и начинают ржаветь. Это может вывести устройство из строя.

Неисправности стеклоочистителей (дворников)

При включении зажигания срабатывают дворники

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

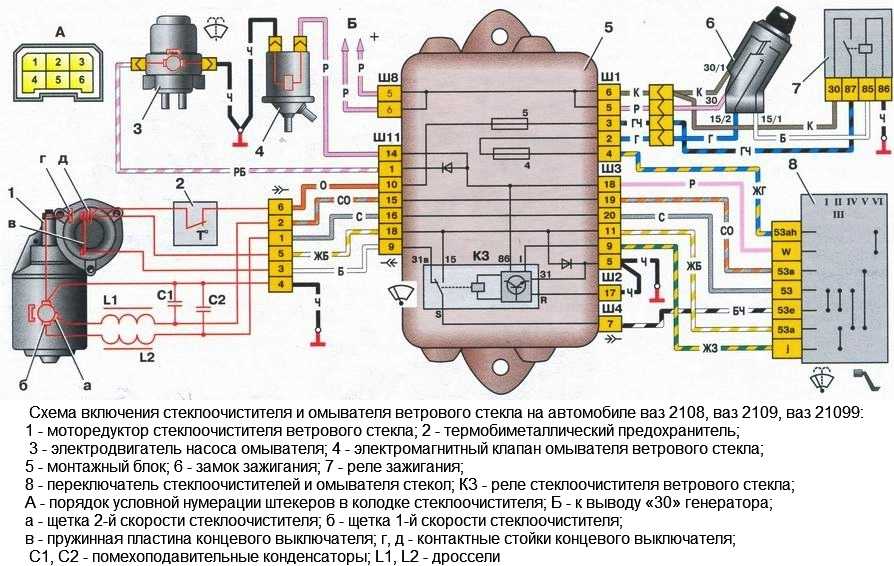

Схема передних дворников

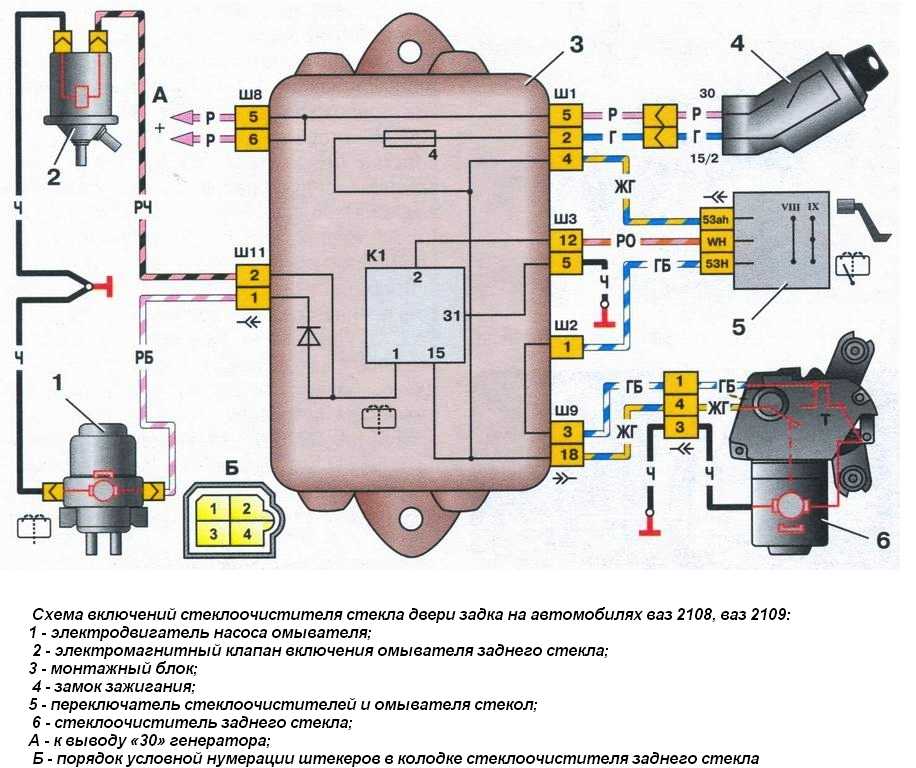

Схема заднего дворника

Возможные причины

Проводка

Отсоедините колодку проводов стеклоочистителя. Далее нам понадобится тестер для наличия тока на этой колодке.

(Схема А) на клемме 6 должно быть напряжения порядка 12 вольт (в зависимости от степени зарядки аккумулятора), массу 4, предохранитель 4 и 5 (в монтажном блоке на схеме), переключатель, замок зажигания и т.д.

Как правило, отсутствие какого либо контакта свидетельствует об окислении проводов в монтажном блоке, поэтому внимательно изучите схему, зачистите нужные провода.

Неработоспособность подрулевого переключателя дворников

Для проверки – включаем сначала первый режим, затем второй (второй и третий щелчок на подрулевом переключателе), затем проверяем на колодке стеклоочистителя наличия тока 12в на 1 и 2 разъеме соответственно.

Если же тока нет, пробуем переключатель. Если замена не помогла – ищем обрыв в проводке.

Мотор-редуктор

Для его проверки, мотор-редуктор нужно демонтировать, попробовать включить на прямую от аккумулятора. Так же стоит отметить, что мотор-редуктор включает себя биметаллический предохранитель. На новых моделях мотора-редуктора он находится в самом моторе, на старых – рядом с мотором или на его корпусе

Обязательно обратите на него внимание

Если мотору пришел конец – не спешите его менять. Он перебирается за пару часов. Скорее всего на нем стерлись щетки или просто нет смазки.

Описываем подробно проблему: включаем любой из режимов работы стеклоочистителей, но щётки стоят на месте без движения или вибрируют. Так же отчетливо слышен звук работы мотор-редуктора стеклоочистителей.

Причины срабатывания дворников при включении СЗ

Какой бы не был выбран способ решения, изначально нужно найти причину такого «поведения» дворников. Их бывает несколько. Рассмотрим самые часто вознкающие.

Замыкание

Первым делом любой автомобилист с тем или иным уровнем просвещённости будет сомневаться в проводке. Наверное, где-то коротит, подумает он. Отчего же на самом деле возникает такая неисправность?

При включении зажигания включается дворники

Кратковременное или длительное срабатывание дворников при включении зажигания возникает в большинстве случаев из-за плохого соединения «массы». Чтобы решить проблему, рекомендуется отсоединить все точки, где проводка соприкасается с «массой», и прочистить выводы от окисления и отложений. Затяжка клемм должна проводиться затем надёжно, чтобы избежать повторения ситуации в дальнейшем.

Переключатель режимов

Если стеклоочистители не отключаются при нулевом и прерывистом режиме работы, а вот в ускоренном режиме нормально функционируют, то эта разновидность неисправности, как правило, указывает на переключатель. Что можно сделать? Найти реле, отвечающее за дворники. Например, на некоторых модификациях Тойот реле устанавливается прямо внутрь переключателя дворников. Устройство разборное, можно открыть и посмотреть, в чём проблема. На крайний случай, реле заменить.

При включении зажигания включается дворники

Можно полностью отключить переключатель режимов, выпаять его из схемы. Это поможет отключить дворники, однако после этого они будут работать только в ускоренном режиме.

Реле дворников

Одна из распространённых причин срабатывания дворников. Как и говорилось выше, именно замена реле помогает решить проблему в большинстве случаях.

Примечание. Обычный симптом неисправности, связанной с реле. При кратковременном включении омывателя ветрового стекла, дворники делают не два взмаха, как это должно быть, а три – последний взмах лишний, так как вода уже со стекла убрана и чистка проводится на сухую.

Новое реле должно подходить по маркировке. К примеру, для отечественной «девятки» подходит такой вариант – 526.3747. Однако в зависимости от завода-изготовителя, релейные устройства могу иметь и другие маркировки, но подходит вполне для замены. Нужно просто спросить у продавцов для конкретной модели автомобиля.

При включении зажигания работают дворники

Если по какой-то причине реле не подходит, то можно заменить внутри реле резистор R4. Родной имеет номинал 130 кОм, а для стабильной работы дворников рекомендуется поставить в пределах 40-70 кОм. Купить деталь можно в магазине радиодеталей или спросить на форумах родного города у радиолюбителей.

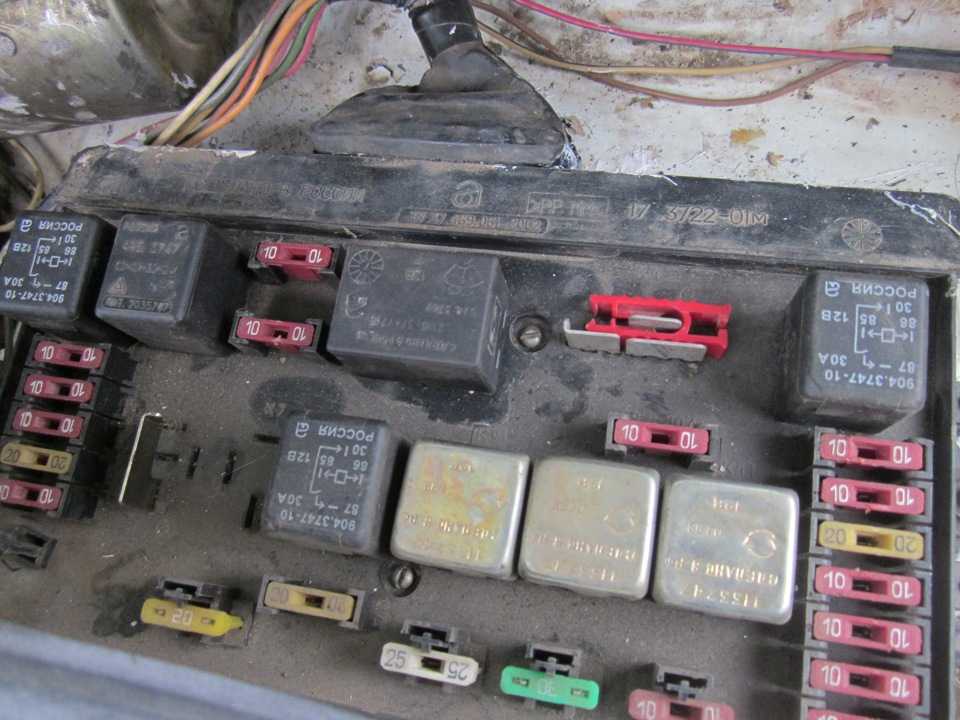

Само реле находится в блоке, который автолюбители называют «чёрный ящик».

Чёрный ящик автомобиля

А это схема реле дворников «девятки»

Схема реле дворников

Что касается внутреннего исполнения реле дворников, то оно может быть различным. Однако нужный нам резистор всегда подключается внутри реле к четвёртой лапке микрочипа.

Следует знать, что в некоторых случаях реле дворников может быть не разборным. Тогда резистор выпаять и заменить не получится. Придётся находить новое реле с классическим вазовским исполнением.

Ещё вариант – попала вода внутрь «чёрного ящика». Очевидно, что нужно разобрать блок, но делать это нужно на свой страх и риск, так как в половине случаев при разборке всё рассыпается и приходится менять монтажный блок на новый (стоит 3-4 тыс. рублей).

Разбирается «чёрный ящик» так:

Выкрутить шесть винтов блока (два винта прямо внутри площадки, остальные по бокам);
Снять аккуратно все реле, предохранители и перемычки (запомнить их положения);
Располовинчить блок отвёрткой;
Очистить окислы на схеме.

Подкапотное хозяйство

Автопроизводитель предлагает в качестве моторов:

Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.

Электропроводка УАЗ 31519 на модификациях с системой впрыска топлива

Под капотом расположились ранее не устанавливаемые:

Блок управления электронным зажиганием;
Электронная система управления работой двигателя (ЭСУД);
Различные датчики, фиксирующие параметры работы двигателя;
Исполнительные электронные механизмы.

статью “Схема электропроводки УАЗ 452”.

Контроллер на УАЗ Хаммер производства Bosch

Диагностика неисправностей ЭСУД

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

ППЗУ – постоянное программируемое запоминающее устройство;
ОЗУ – оперативное запоминающее устройство;
ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.

Диагностический разъем для подключения считывателя кодов неисправностей

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

Выключить зажигание;
Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
Подключить АКБ обратно;
Запустить двигатель и дать ему проработать ровно 60 секунд;
Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

Генератор Iskra ААК 5572;
Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Схема генератора Iskra

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.

Это интересно: Перевозка детей в автомобиле — основные правила и требования

Подводим итоги

Если надежная работа стеклоочистителя является вашим приоритетом, следует обращать внимание на все возможные варианты выхода деталей из строя. Стучащая трапеция должна привлечь ваше внимание и определенным образом заставить изучить ситуацию. Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену

Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше

Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену. Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше.

Качественная работа дворников необходима в любом автомобиле, так что следует сразу же решать все возникающие проблемы с учетом их особенностей и технических сложностей. Замена реле может быть выполнена и в гаражных условиях, а вот поменять трапеция и мотор дворников лучше в сервисном центре. Так вы сможете без особых проблем получить необходимые возможности эксплуатации машины и обзавестись необходимыми качествами работы периферийных устройств. А вы когда-нибудь сталкивались с неисправностями в работе дворников?

Какие можно сделать выводы?

Вот мы с вами и рассмотрели, какие резинки для дворников лучше. В большинстве случаев лучше отдать предпочтение гибридным конструкциям. Они сочетают в себе не только длительный срок службы, но и высокие эксплуатационные свойства. Правда, необходимо понимать, что даже такие дворники требуют регулярной своевременной замены.

Если же бюджет не позволяет выбрать гибридные щетки или же их нет в ассортименте, то стоит обратить внимание на бескаркасные силиконовые. Если может быть заменена резинка для дворника, то еще лучше. Так вы сможете существенно сэкономить и установить качественный продукт самостоятельно

Если же графитные щетки скрипят или плохо скользят по стеклу, то рекомендуется смазать их силиконом. Несмотря на то, что эффект временный, это может помочь на время поездки. В дальнейшем, конечно, рекомендуется заменить щетки на силиконовые, желательно гибридного типа

Так вы сможете существенно сэкономить и установить качественный продукт самостоятельно. Если же графитные щетки скрипят или плохо скользят по стеклу, то рекомендуется смазать их силиконом. Несмотря на то, что эффект временный, это может помочь на время поездки. В дальнейшем, конечно, рекомендуется заменить щетки на силиконовые, желательно гибридного типа.
