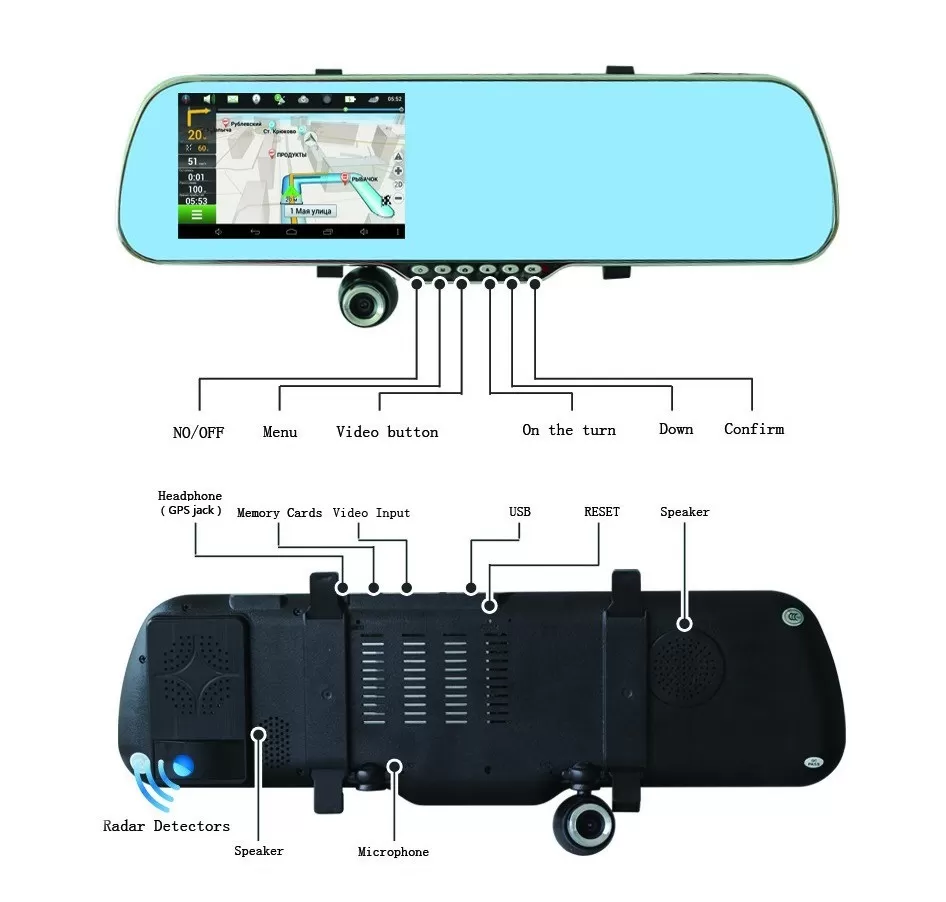

Как подключить камеру заднего вида к зеркалу с видеорегистратором
В большинстве случаев китайский производитель позволяет устанавливать зеркало с использованием простых приспособлений — гибких эластичных хомутов. Если были приобретены гибкие проводные модели, то кабель, идущий от камеры и зеркала, требуется прокладывать непосредственно внутри салона.
Лучше и безопаснее всего крепить его непосредственно к жгутам, которые находятся на штатной электропроводке.
Специалисты рекомендуют проводить работы, руководствуясь следующим алгоритмом действий:
- Начинать монтаж зеркала-регистратора нужно с крепления его на штативный аналог (можно вместо него).
- Затем уже устанавливается парковочная камера с внешней стороны автомобиля (оптимальная зона — над номерными знаками сзади).
- На следующем этапе производится прокладка проводки (в салоне).
- После, через USB-разъем к прикуривателю или к «+» клемме замка зажигания, нужно подключить непосредственно регистратор.
Завершающие действия — активация парковочной камеры. Производится она с помощью AV-IN-разъема.
Чтобы записывать информацию, необходимо вставить в устройство карту памяти. Объем может быть разным — на 32-256 Гб, зависит от производителя.
Современные дополнительные элементы обеспечивают комфорт во время движения
Камера заднего вида. — ГАЗ Газель, 2.5 л., 2007 года на DRIVE2
Заказывал на али камеру( ru.aliexpress.com/store/p…TSC/614978_676254189.html )и монитор( ru.aliexpress.com/item/NE…10010208.100010.48.BPZNmF) прислали давно да все времени не было а сейчас сижу без работы и решил поставить.
Полный размер
Монитор закрепил так
Полный размер
Просто прикрутил крепление на два самореза.
Кабель очень хорошо умещается в щеляку между дверей.
С подключением камеры пришлось повозится, на лампочки заднего хода приходит 10.5-11 вольт из за особеностей газелевской проводки и камера отказывалась работать.Протянул провод из под капота от силовых предохранителей(давно хотел розетку сзади) и через реле подключил (и снова через dc-dc преобразаватель, выставив оный на 12 вольт)Ну вот собственно и результат
Полный размер
Отрегулировал нижний срез по краю подножки
Почему я взял именно такую а не какую нибудь маленькую?Да просто с этой и фонари зх особо не нужны.
Полный размер
Ик пржектор, глазом не видно а на камеру видно
Полный размер
Ночью и без фонарей зх
Неделю покатался, особо и не замазывается ну а если будет внедрю в дверь омыватель.
Цена вопроса: 3 500 ₽ Пробег: 130000 км
Page 2
Заказывал на али камеру( ru.aliexpress.com/store/p…TSC/614978_676254189.html )и монитор( ru.aliexpress.com/item/NE…10010208.100010.48.BPZNmF) прислали давно да все времени не было а сейчас сижу без работы и решил поставить.
Полный размер
Монитор закрепил так
Полный размер
Просто прикрутил крепление на два самореза.
Кабель очень хорошо умещается в щеляку между дверей.
С подключением камеры пришлось повозится, на лампочки заднего хода приходит 10.5-11 вольт из за особеностей газелевской проводки и камера отказывалась работать.Протянул провод из под капота от силовых предохранителей(давно хотел розетку сзади) и через реле подключил (и снова через dc-dc преобразаватель, выставив оный на 12 вольт)Ну вот собственно и результат
Полный размер
Отрегулировал нижний срез по краю подножки
Почему я взял именно такую а не какую нибудь маленькую?Да просто с этой и фонари зх особо не нужны.
Полный размер
Ик пржектор, глазом не видно а на камеру видно
Полный размер
Ночью и без фонарей зх
Неделю покатался, особо и не замазывается ну а если будет внедрю в дверь омыватель.
Цена вопроса: 3 500 ₽ Пробег: 130000 км
Порядок и схема подключения камеры заднего вида
А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.
Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.
Набор автохимии для мойки автомобиля
А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

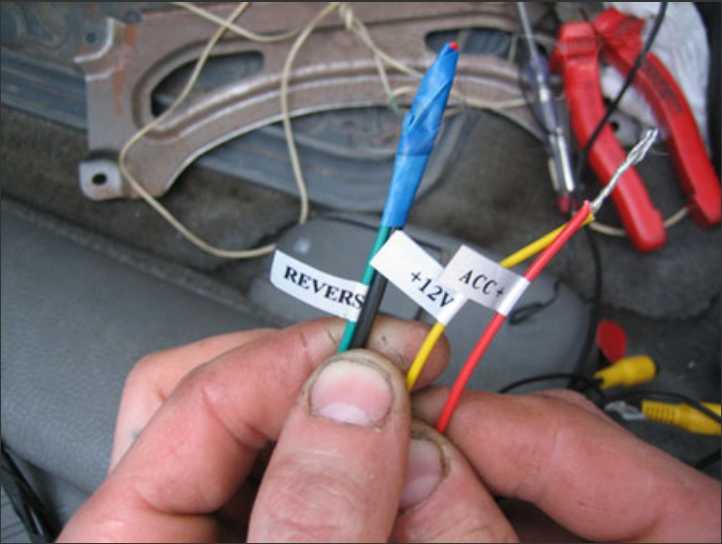

- Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
- Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
- Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
- Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
Печка дополнительного прогрева салона автомобиля
Подключение камеры заднего хода к магнитоле Pioneer

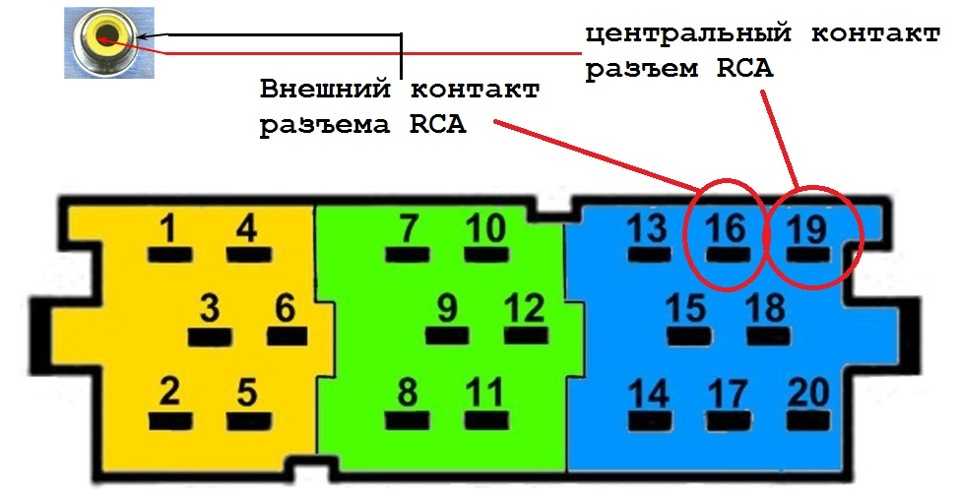

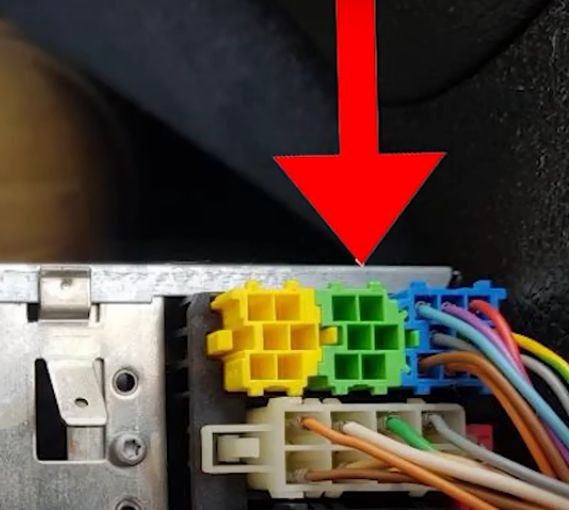

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

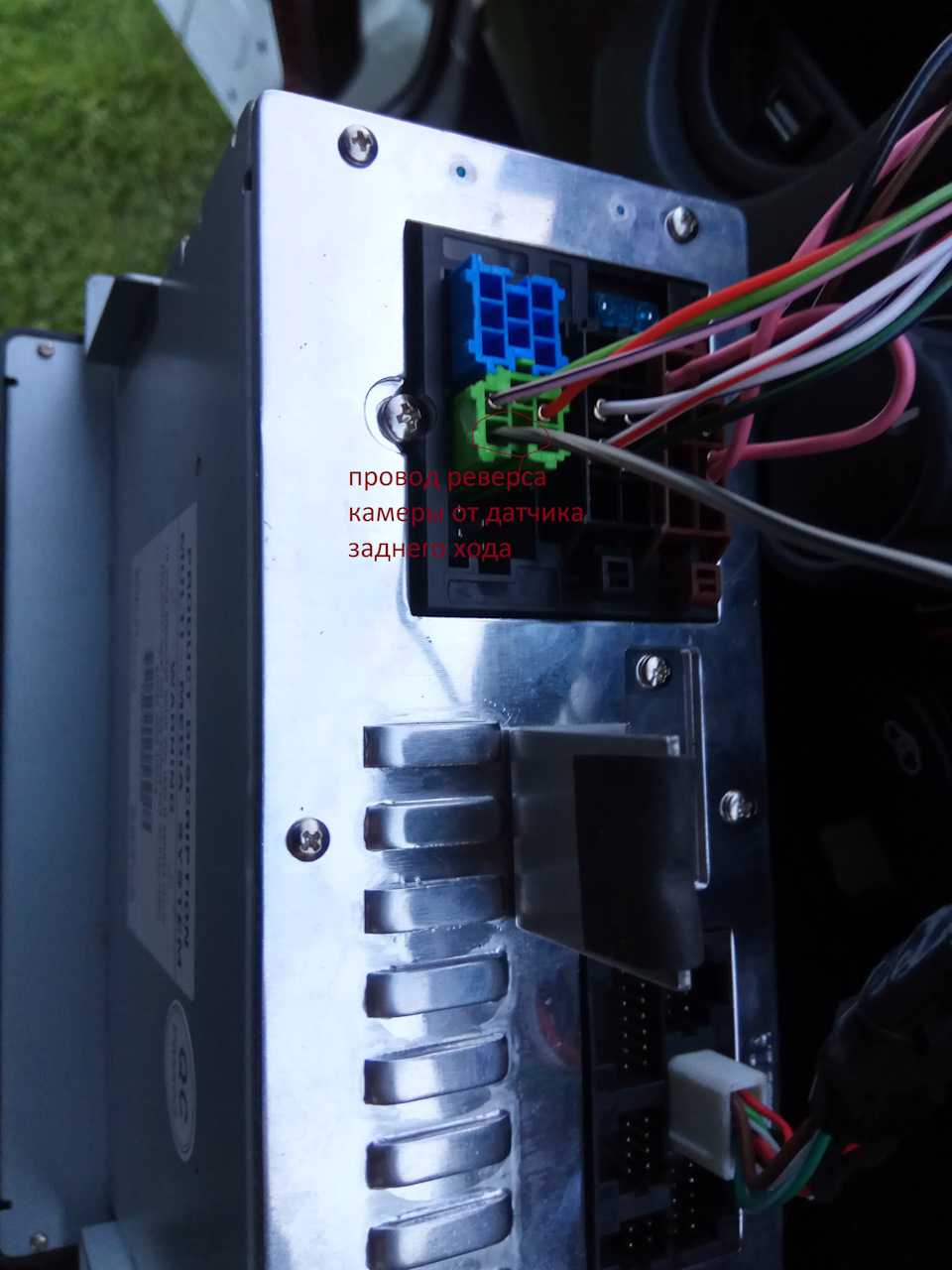

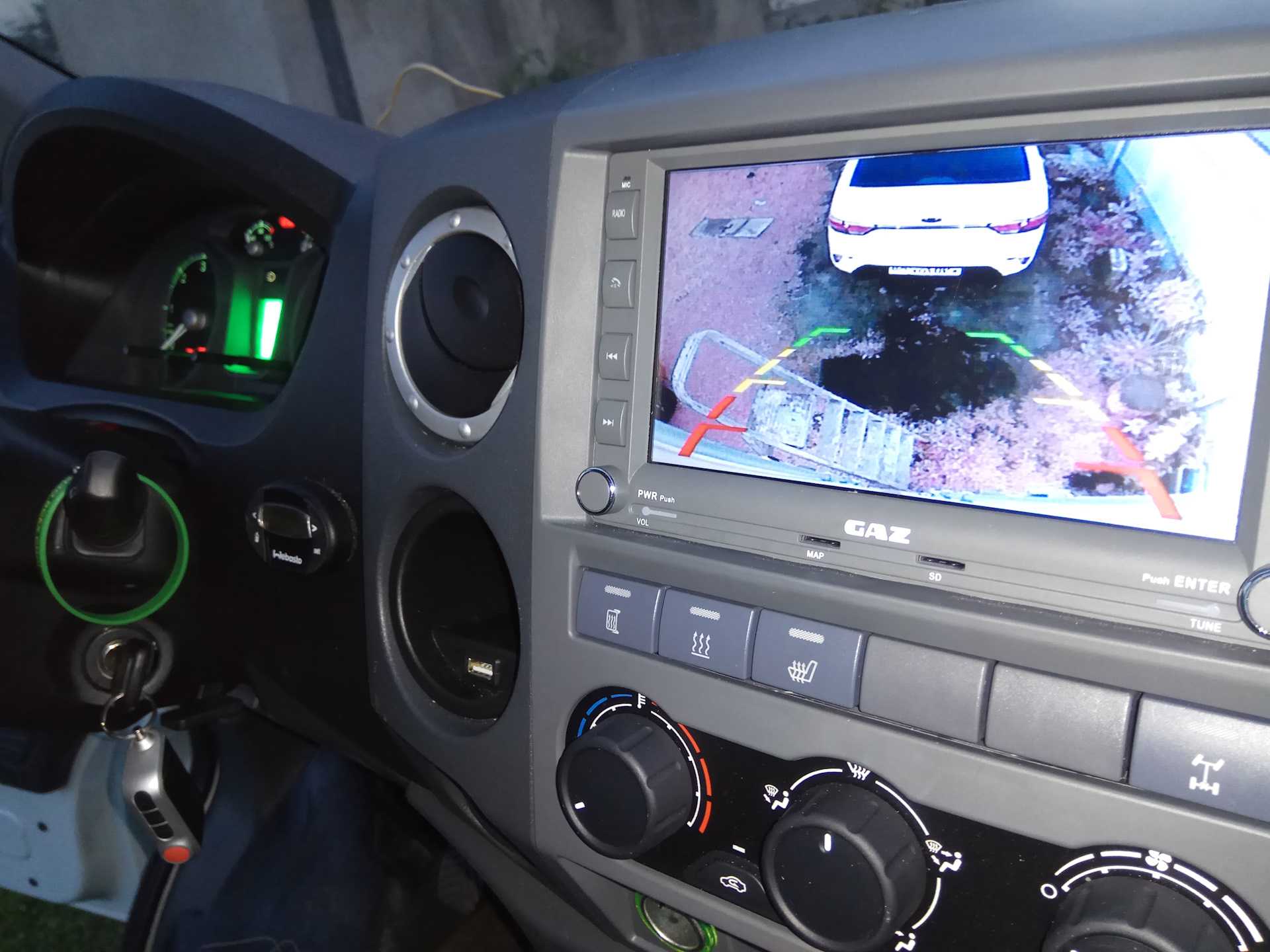

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.
FM модулятор (ФМ трансмиттер) с Bluetooth
Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.
Схема подключения камеры заднего вида
Любая видеокамера начнет работать только после правильно проведенного процесса подключения. Для этой цели рекомендуется в самом начале внимательно изучить прилагаемую к устройству инструкцию. В ней содержится схема того, как требуется соединять основные узлы между собой.

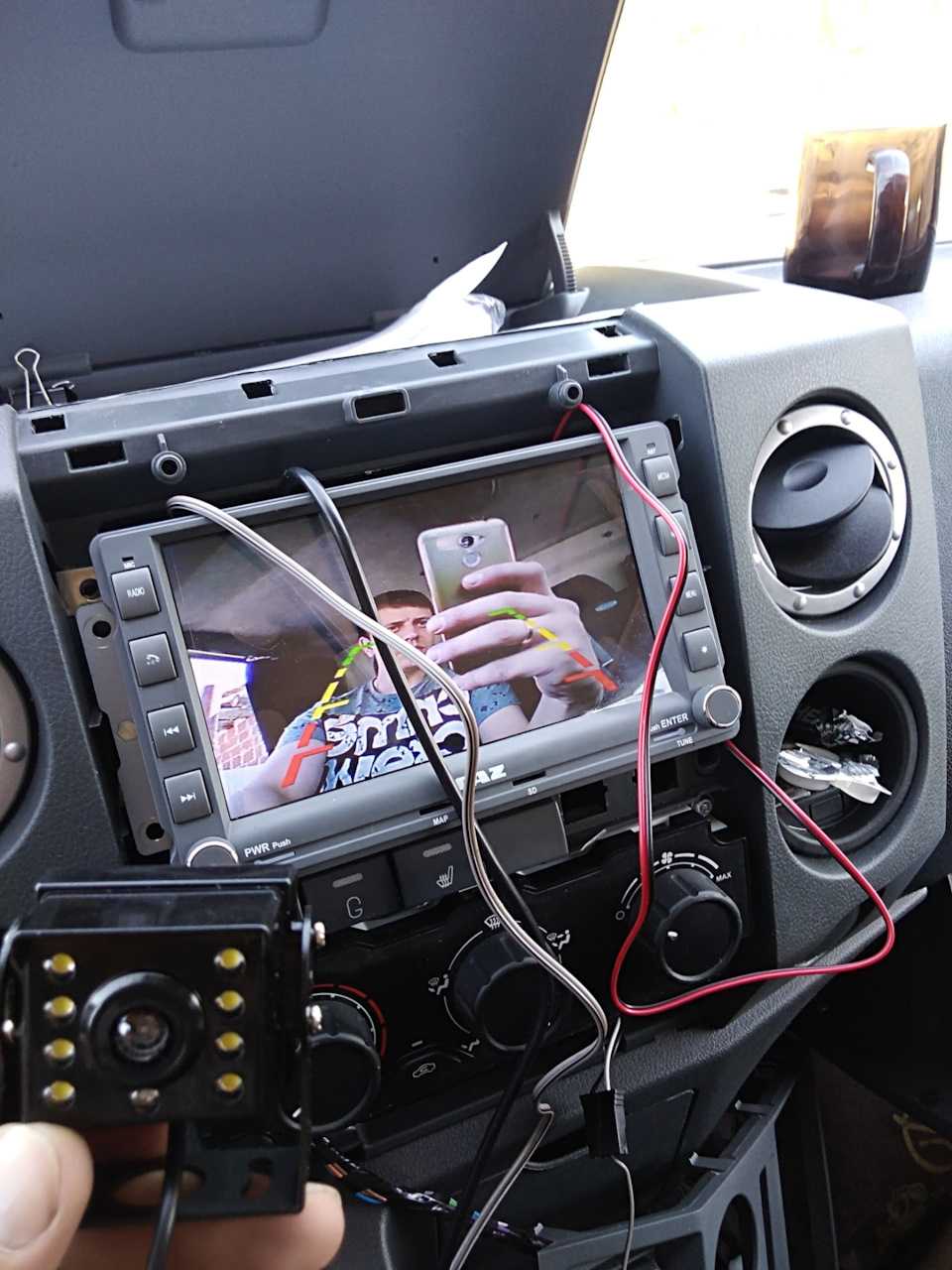

После установки парковочной камеры и прокладки проводов непосредственно к зеркалу внутри салона можно проводить первое пробное подключение.
Если все этапы произведены в правильном порядке, то после включения на зеркало и камеры подается питающее напряжение, которое поступает к ним от автомобильной электропроводки.
В зависимости от конструкции выбранного устройства существуют отличия в схеме подключения. Китайские производители могут выпустить модель с двумя входами. Они используются для подключения сразу двух камер, которые устанавливаются, соответственно, спереди и сзади машины. Для записи используется один регистратор.

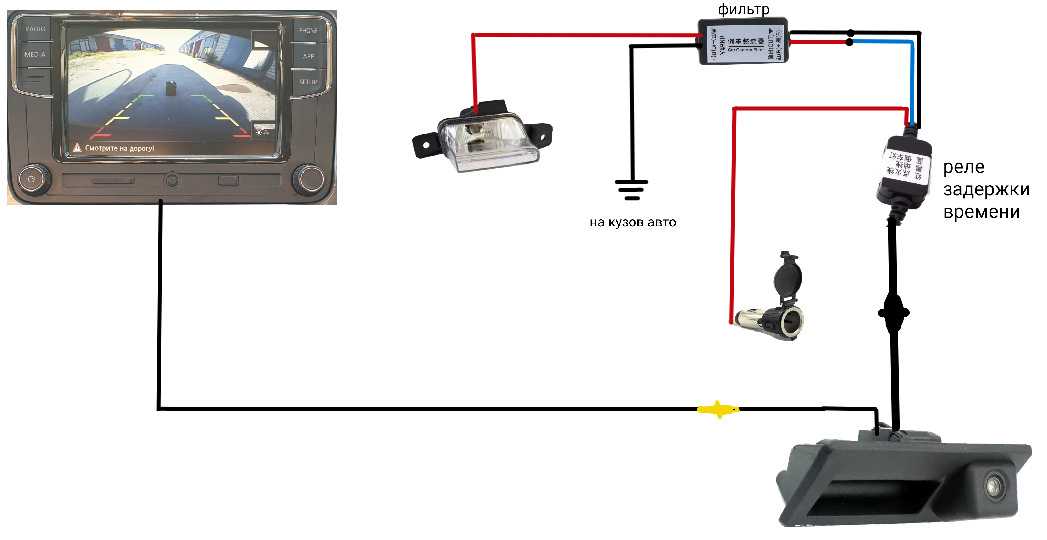

Вариант схематичного подключения
В некоторых случаях для подключения камеры к зеркалу можно использовать отдельный управляющий провод. Если выбран такой вариант, его нужно подсоединить к элементам питания, которые подключаются к фонарям заднего входа. Особенностью является тот факт, что основной вход камеры можно подключать к бортовой электрической сети напрямую, не используя дополнительных проводов или элементов соединения проводки.
Нужно учитывать еще такой момент: в том случае, когда конструкция парковочной камеры не предусматривает наличие отдельного управляющего входа, основное питание рекомендуется подводить от источника, питающего задний свет машины. Это следует делать в том случае, когда требуется выводить изображение на дисплей только во время движения авто задним ходом (в момент парковки или маневра на выезд).
Еще один момент, который нужно принимать во внимание, выбирая схему для подключения камеры — зеркала с видеорегистратором в комплекте бывают двух видов: в первом случае для активации устройства используется сигнал, который поступает непосредственно от задних фонарей (включаются в момент начала движения). Во втором — картинка поступает на дисплей непосредственно с парковочной камеры, установленной над номерами
В последнем случае в схему подключения не потребуется добавлять управляющий провод
Во втором — картинка поступает на дисплей непосредственно с парковочной камеры, установленной над номерами. В последнем случае в схему подключения не потребуется добавлять управляющий провод.
Рекомендуется запомнить, что электрическое питание можно подавать к приборам по штатному проводу или использовать для этой цели параллельный кабель. Он является независимым.
В этом случае парковочная камера будет дополнительно выполнять функцию зеркала заднего вида. Оптимально использовать эту возможность при управлении грузовиками или микроавтобусами.
В большинстве случаев в комплекте уже присутствуют все необходимые элементы для подключения
Установка автомагнитолы в Газель
Замена магнитолы является довольно простой операцией, если автомобиль был оснащен всей необходимой проводкой, и разъемы подходят к Вашему новому девайсу. Такое происходит, если автомобиль был оснащен аудиосистемой либо был куплен с заводской аудиоподготовкой.

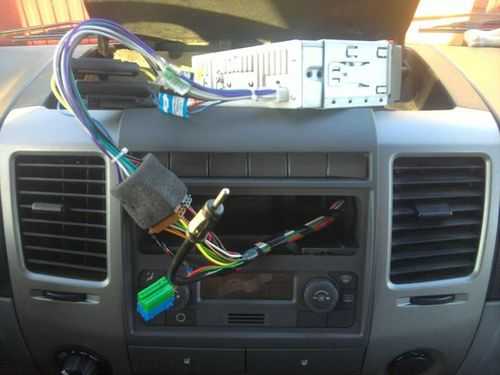

Для замены магнитолы на «Нексте» снимается верхняя накладка консоли, откручивается заглушка с бардачком и штатной магнитолой и ставится новая на место штатной либо заглушка удаляется целиком и устанавливается 2-дин магнитола. Сборка происходит в обратном порядке.
Возможно, придётся срезать упор в глубине консоли, если магнитола не входит до конца. К тому же, новая магнитола может немного не входить в штатное гнездо на торпеде «Некст» из-за закругленных углов в посадочном месте, не отчаивайтесь, это отечественный автомобиль, и теперь Вам придется немного поработать надфилем. Заглушка консоли закроет все огрехи обработки напильником, но все же не увлекайтесь.
Итоги
Благодаря такой несложной инструкции Вы сможете заменить в Газели «Бизнес» и «Некст» штатную автомагнитолу на более функциональную и качественную 2-дин магнитолу без помощи автосервиса. И не забудьте про пожарную безопасность.
Магнитофон в автомобиле должен быть обязательно запитан через плавкий предохранитель, его номинальная мощность указана производителем в инструкции к магнитоле. Ну, а если автомобиль достался Вам без аудиоподготовки вовсе, то лучше отдать Газель «Next» профессионалам, а самому взять заслуженный выходной, ведь установка автомагнитолы и колонок не займет больше одного дня в специализированном автосервисе.
