Гидроусилитель руля: принцип работы

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

• Исполнительного механизма;
• Блока управления;
• Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

• Встроенные в рулевую колонку;
• Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

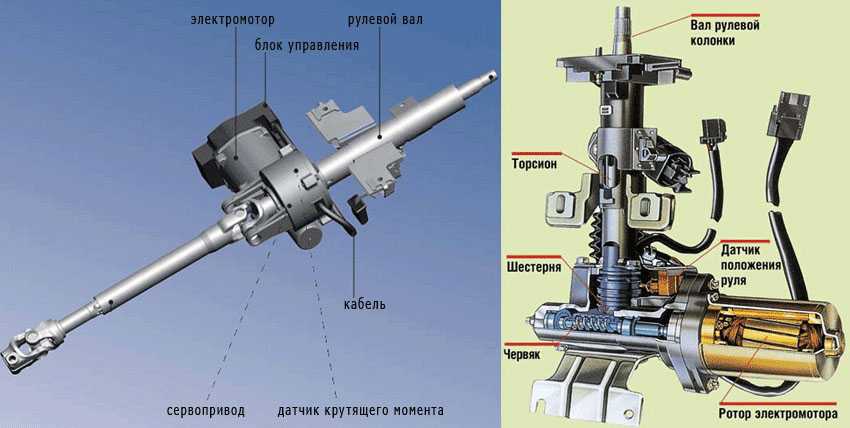

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

• С червячным редуктором;
• Двухвальный;
• Шарико-винтовой;

С червячным редуктором

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

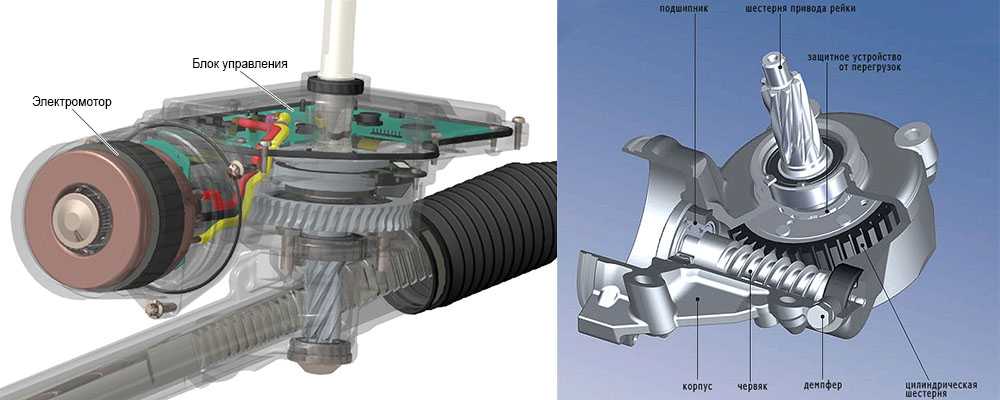

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

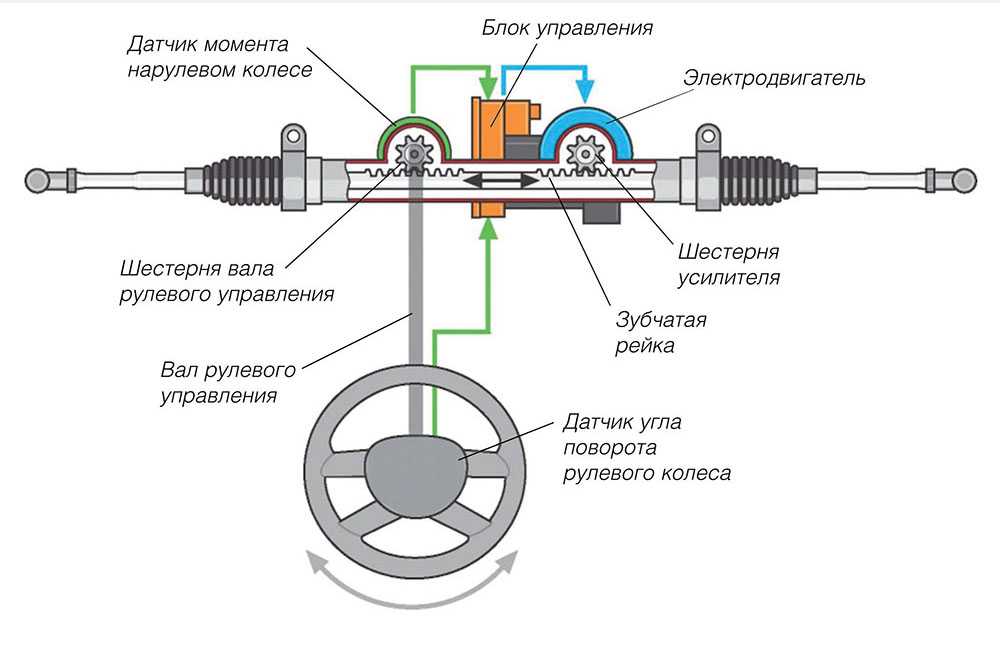

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

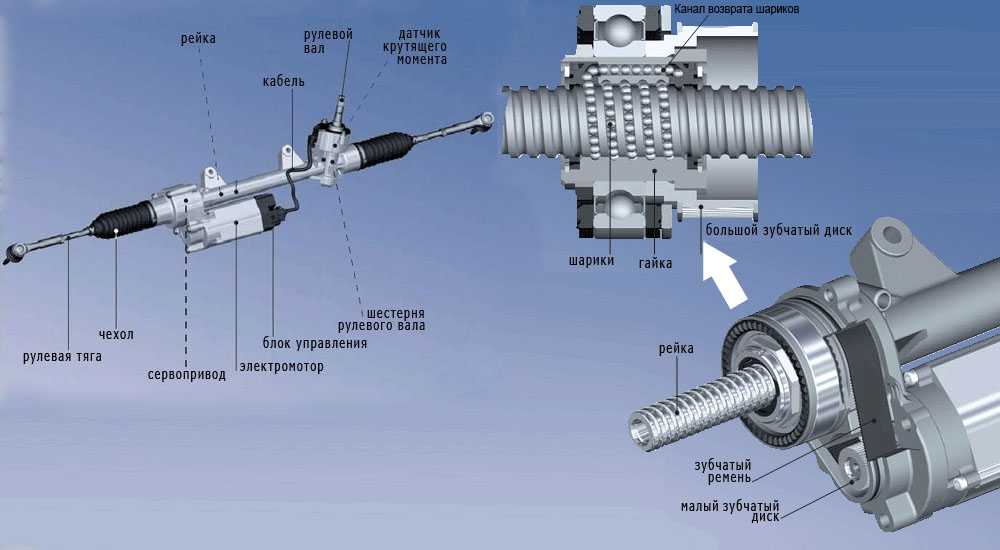

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

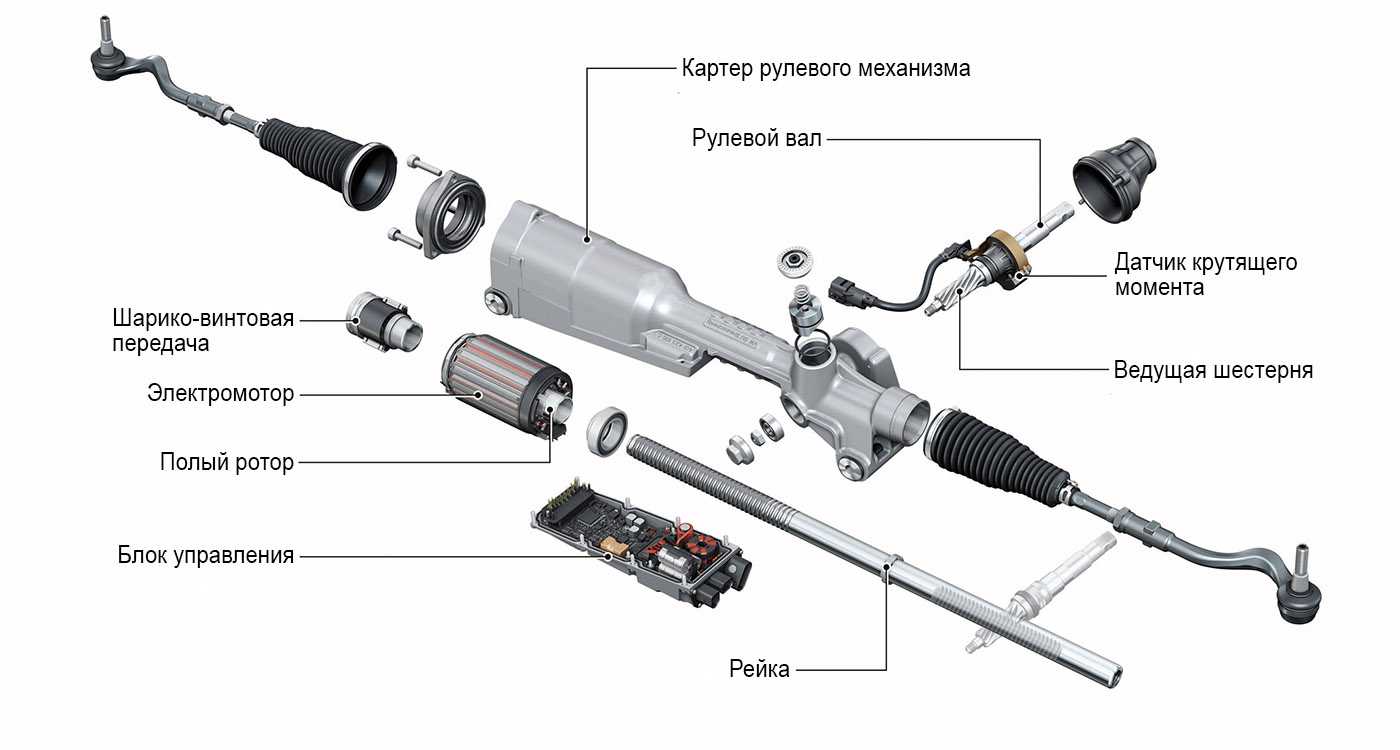

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.

Достоинства и недостатки

Как и в любом устройстве, у электроусилителя руля есть свои положительные и отрицательные стороны. К достоинствам ЭУР относятся:

• Повышение экономичности авто. ЭУР «не забирает» мощность силовой установки, а также включается в работу только при поворотах руля;
• Простота конструкции и меньшая металлоемкость;
• Компактность;
• Нет надобности в техническом обслуживании;
• Бесшумность;
• Возможность установки режима работы.

Благодаря этим преимуществам ЭУР и получил широкое распространение. Но и негативные стороны у усилителя руля этого типа тоже существенны. Из основных недостатков у него отмечается:

• Меньшая информативность (по сравнению с ГУР);
• Возможность сбоев в работе электронной части, что приводит к некорректной работе;
• Все составные части практически не ремонтопригодны, а стоимость ремонта тех узлов, которые все же ему поддаются – очень высокая;
• Невысокая мощность исполнительного механизма, из-за чего нет возможности применять ЭУР на ряде авто (внедорожниках, микроавтобусах, грузовиках);
• Вероятность отключения ЭУР при перегреве электродвигателя (случается при движении в тяжелых условиях, когда усилитель работает непрерывно).

В общем, электроусилитель руля является достойным конкурентом ГУР, и используется он все чаще, хотя вряд ли когда-то сможет полностью его заменить.

Что есть что

Легкий руль

Это модернизированный штатный рулевой механизм, не оснащенный каким-либо дополнительным приводом. Предназначен он для установки на ВАЗ «классику» и «Ниву». Основное преимущество заключается в том, что инсталляция не потребует профессиональных навыков. Поэтому оснастить свой автомобиль усилителем руля может любой российский «жигулист» и «нивовод». Монтируется «легкий руль» вместо стандартного редуктора ВАЗ на те же посадочные места. Если предстоит замена редуктора, то есть смысл приобрести именно «легкий руль». Мало того, что получаем снижение усилий на рулевом колесе, но и прослужит он в несколько раз дольше «оригинального», благодаря нехитрым техническим решениям.

Ну а насколько он оправдывает свое название, читайте ниже, в результатах теста усилителей руля.

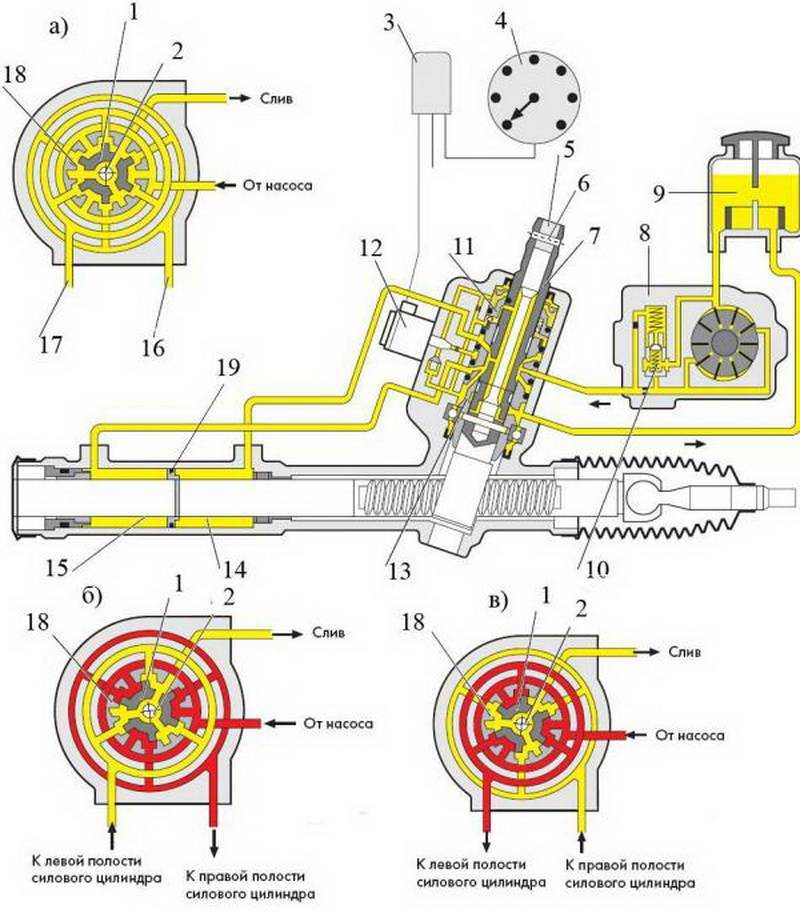

Гидроусилитель руля (ГУР)

Это устройство состоит из насоса ГУР (обычно ротационного типа), шлангов, трубок, масляного резервуара и собственно рабочего тела – масла. Простотой гидроусилитель руля не отличается, кроме того, требует периодического обслуживания. Но если за состоянием гидроусилителя руля следить, то с поставленной задачей он будет справляться в полной мере. Сложность конструкции ГУР и трудоемкий монтаж сказываются на цене данного оборудования. Она высока, поэтому редко кто устанавливает гидроусилитель на автомобиль, где он не предусмотрен стандартной комплектацией.

Электромеханический усилитель руля (ЭУР)

Данный узел монтируется в рулевую колонку. Он облегчает управление благодаря дополнительному моменту, создаваемому электродвигателем. ЭУР — достойная альтернатива гидроусилителю руля, так как разница в работе не заметна, а инсталляция намного проще и занимает вдвое меньше времени. Еще один плюс – в процессе эксплуатации электроусилитель не требует никакого обслуживания, слова «поставил и забыл» именно про него.

Плюсы и минусы гидроусилителя руля

Нет никаких сомнений в том, что достоинств у системы гидроусиления рулевого управления гораздо больше, чем недостатков. Иначе ГУР не завоевал бы такой всеобщей популярности: ведь им в наше время оснащается абсолютное большинство новых машин всех ведущих автопроизводителей.

Надёжность

Гидравлическая система усиления руля очень надёжна. Она испытана многолетней практикой на различных видах автомашин и показывает практически безупречную безотказность.

Гидравлический усилитель руля обладает способностью развивать серьёзную мощность и преодолевать значительное сопротивление силе трения со стороны колёс. Поэтому применять его есть возможность на автомобилях любой грузоподъёмности и габаритных размеров.

Комфорт

Комфорт в управлении автомобилем для водителя – основная характерная черта и главный плюс рулевого гидроусилителя. ГУР, собственно, и создавался именно с такой целью – значительно облегчить человеку процесс управления автомобилем, избавить его от необходимости прилагать мышечные усилия при оборотах рулевого колеса.

Быстрое реагирование

Так как рулевое колесо вращается с ГУРом гораздо легче, чем без него, и оборотов «баранки» требуется меньше, у водителя появляется возможность живее и оперативнее реагировать на любые быстрые изменения в дорожной ситуации.

Лучшая точность и острота управляемости

Возможности, которые предоставляет использование гидравлического усилителя, дают дополнительный бонус всем производителям автомобилей. Так как ГУР фактически выполняет вместо водителя его физическую работу, в конструкции машин появилась возможность применять рулевые механизмы с меньшим передаточным отношением.

Среди недостатков гидравлического усилителя руля, отмечаются следующие его свойства.

Чтобы не спровоцировать поломку ГУРа, рулевое колесо нельзя надолго задерживать в крайнем правом или левом положении. В особенности – на повышенных оборотах двигателя. В этом случае, из-за образования критически сильного давления, масло может выдавить сальники и вытечь.

Устройство привода гидронасоса выполнено таким образом, что он функционирует безостановочно вместе с двигателем авто. Из-за этого насос изнашивается быстрее и отнимает часть энергии мотора, пусть незначительно, но всё же увеличивая расход горючего.

Все элементы системы гидроусилителя руля нуждаются в периодическом обслуживании, а также требуется следить за уровнем гидравлической жидкости в его расширительном бачке.

ГУРы на автомобилях эконом-класса и машинах бюджетных ценовых категорий при передвижении на больших скоростях делают рулевые колёса малоинформативными. Только в дорогих автомашинах реализовано особенное устройство насоса гидроусилителя руля, которое позволяет снижать давление масла в системе при повышении оборотов силового агрегата. Руль при этом как бы «наливается» некоторой тяжестью, и ощущение «пустоты» при управлении машиной на значительных скоростях не возникает.

Трудности выбора

Отношение автомобилистов к этим системам неоднозначное. Одним нравится современный электроусилитель (ЭУР), для других предпочтительнее классический гидроусилителя (ГУР). Каждая система имеет свои преимущества и недостатки.

Что же выбрать?

Исходя из чисто логического подхода, можно подумать, что новое инженерное решение, в данном случае ЭУР, должно быть лучше прежнего. Оно должно учитывать недостатки системы предыдущего управления и исправлять их. Однако, лучшее, как говорится, враг хорошего. И не факт, что старая система, ГУР, плоха сама по себе. Да и не стоит забывать инертность мышления человека, который уже привык к управлению автомобилем, выработал свой стиль и не желает что-либо менять.

Достоинства и недостатки

Каждый механизм неидеален и имеет ряд достоинств и недостатков. К примеру, ГУР считается громоздкой системой, но одновременно с этим является дешевой в ремонте и эксплуатации. Стоимость ГУР в итоге сказывается на стоимости всей машины, на которой он установлен. Достоинством можно считать мощность, которая передается во время поворота рулевого колеса. Недостатков у этой системы несколько больше чем достоинств.

• Главным недостатком считается то, что нельзя долго держать руль в крайнем положении, это приводит к перегреву масла и выходу из строя всего устройства.
• Вторым недостатком считается то, что за системой нужно следить, а именно не нарушать герметичность системы и периодически подливать масло в трубопровод.
• Третьим недостатком принято считать то, что мотор ГУР забирает у двигателя мощность. Она расходуется просто так в то время, когда ГУР не работает.
• Четвертый недостаток — это то, что нет возможности настройки режима вождения.

ЭУР в отличие от первой системы имеет меньше недостатков, чем достоинств, поэтому начнем именно с них.

• Первым недостатком считается стоимость оборудования.
• Вторым недостатком считается недостаточная мощность поворота колес.

На этом минусы заканчиваются и начинаются плюсы.

• Во-первых, простота конструкции и быстрая замена любого устройства, которое пришло в негодность.
• Во-вторых, эта система занимает меньше места, чем первая, что значительно сказывается на общем весе машины.
• Третьим плюсом считается экономия топлива и мощности двигателя автомобиля.
• Четвертым минусом считается то, что есть возможность настройки режима работы.

Рулевое управление автомобиля

Рулевое управление автомобиля предназначено для изменения траектории движения автомобиля путём поворота рулевого колеса в нужную вам сторону. В общем, если руль автомобиля повернуть вправо, то происходит работа рулевого управления, которое поворачивает колеса автомобиля тоже в правую сторону. Чем больше угол поворота руля, тем на больший угол поворачиваются управляемые колеса автомобиля в нужную нам сторону.

Главное требование которое предъявляется к рулевому управления современного автомобиля — это надежность, управляемость, информативность, отзывчивость и простота конструкции. Это означает, что если неисправно рулевое управление, то это может привести к печальным последствиям, ведь машина становится полностью неуправляемой и эксплуатация такого автомобиля запрещена. Еще основное требование — это точность управления, т.е. при повороте руля, колеса должны сразу же, а не с задержкой, поворачиваться на определенный угол, который точно соответствует углу поворота рулевого колеса.

Рулевое управление состоит из рулевого механизма и привода. На данный момент наиболее распространены следующие типы рулевых механизмов: винт-гайка, червяк-ролик и рейка-сектор. Данные механизмы относятся к механическим, но в последнее время крупнейшие производители автомашин стремятся заменить механическое рулевое управление на электронное. Т.е. не будет никаких механических тяг и приводов, будет только блок управления, который согласно изменению положения руля будет поворачивать колеса машины с помощью электромоторов. Но тут есть одно «НО», дело в том, что электронное рулевое управление также должно дублироваться механическими узлами. В случае отказа электронной части, механические узлы будут предоставлять возможность водителю дальше управлять автомобилем. Этот момент очень важен и только он в настоящее время препятствует массовому внедрению электрического усилителя рулевого управления.

Рулевое управления является одним из важнейших и ответственных систем автомобиля, от этого узла напрямую зависит безопасность дорожного движения и удобство управления. Все узлы рулевого управления должны обладать высокой прочностью, надежностью и ремонтопригодностью. На узлы рулевого управления воздействуют различные силы, в основном от управляемых колёс: при поворотах, движении по ухабам и кочкам и т.д.

Масло для ГУРа

Жидкость, которая заливается в систему гидроусилителя руля, играет роль не только рабочего тела всего механизма, но ещё и смазки для насоса. В связи с этим, при её доливках либо заменах необходимо использовать масла, рекомендованные производителями, чтобы не допустить преждевременного выхода насоса из строя.

В теории, рабочей жидкостью ГУРа можно пользоваться весь срок эксплуатации автомобиля (как и маслом в коробке переключения передач). Однако на практике рекомендуется всё-таки периодически (примерно раз в 3-5 лет) менять масло гидроусилителя.

Ведь в ходе эксплуатации ГУРа всегда повышается температура его элементов. За счёт этого греется и рабочая жидкость, что ведёт к ухудшению её физических свойств. Присадки в её составе ведь деградируют от нагрева и трения, и гидравлическая жидкость постепенно начинает терять свои качества.

Когда при контроле состояния масла ГУРа в нём замечены мелкие посторонние частицы, или чувствуется горелый запах – это значит, что точно настало время для замены, и произвести её нужно как можно быстрее.

Менять надо масло и тогда, когда проявились признаки неисправности в гидроусилителе. Это тяжёлый ход руля, шумная работа насоса. Они говорят о том, что во время работы появиляются воздушные пробки, и надо масло поменять либо долить.

Объём рабочей жидкости при полной её замене не превышает полутора литров. Для масла ГУРа замеряется два уровня: холодный и горячий. Холодный уровень – это та точка, при которой температура рабочей жидкости находится в пределах от 0 до 30-ти градусов. Уровень горячий – та точка, при которой температура масла находится в пределах от 50-ти до 80-ти градусов.

Масло, которое заливается в систему гидроусилителя руля – это универсальные жидкости ATF или Multi HF, которые применяются не только в ГУРах, но и в автоматических коробках переключения передач. Любо – специализированные масла, разработанные специально и только для гидроусилителя, которые маркируются как PSF.

Выбирая масло для ГУРа, лучше ориентироваться на рекомендации автопроизводителя, и делать указание из сервис-книжки машины «выбором №1».

Как и моторное масло, рабочие жидкости для ГУРов могут делаться на минеральной, полусинтетической или синтетической основе. Выбирать надо тот, что рекомендован именно для данной модели автомобиля, во избежание возможного несоответствия химического состава разных рабочих жидкостей и, соответственно, повреждения металла отдельных элементов системы или резиновых уплотнителей.

Гидроусилитель руля стал для автомобилистов всего мира счастливой возможностью крутить руль практически без мускульных усилий – что называется, «двумя пальцами». А особенно – для автомобилисток.

Комфортное и лёгкое управление машиной превратились из роскоши в общераспространённый стандарт. ГУР надёжен и безотказен, однако, как и любой механизм, требует некоторого минимального внимания к себе, своевременного ухода и устранения неисправностей.

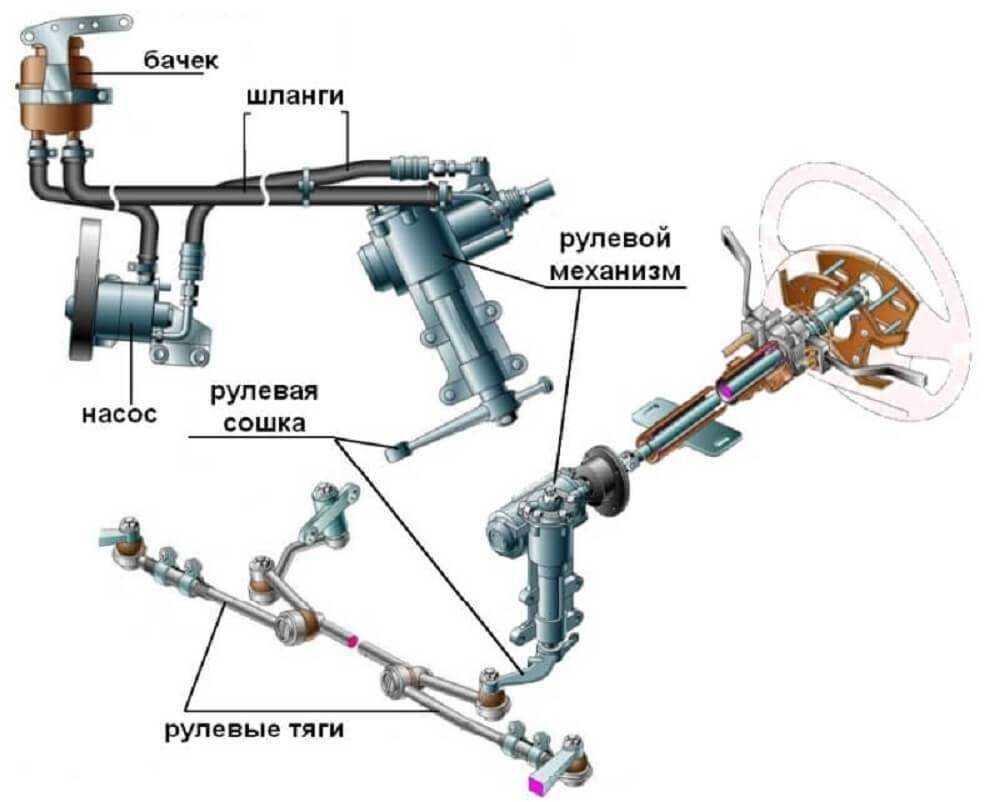

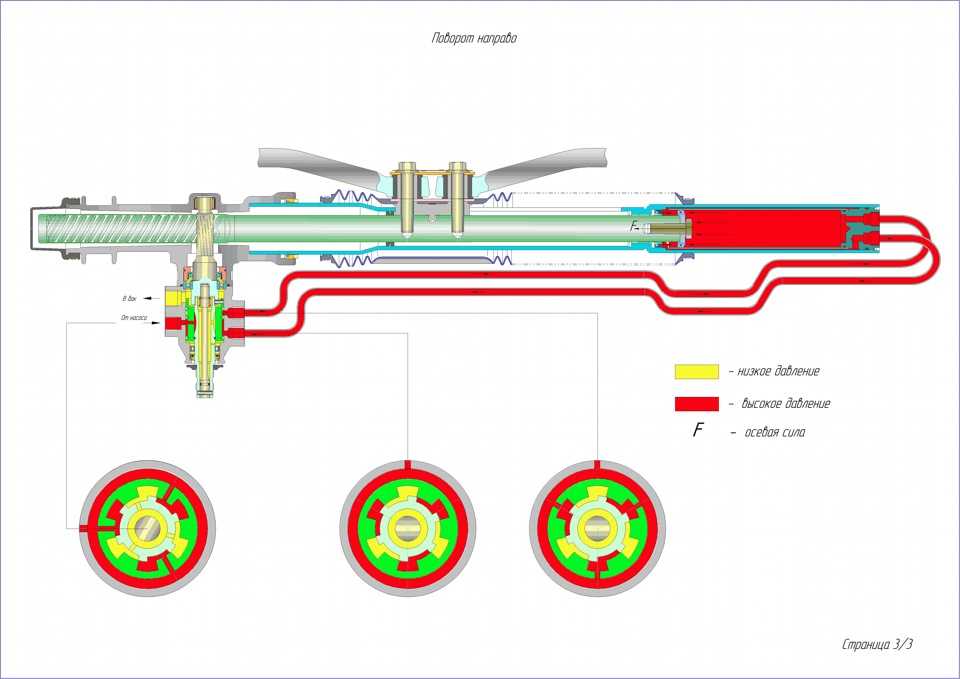

Местонахождение частей и состав гидравлического усилителя руля

Гидронасос расположен неподалёку от шкива коленчатого вала и соединяется с ним приводным ремнём. В зависимости от конструкции автомобиля, тот же привод может приводить в движение вал генератора и помпы. Управляющий клапан, он же – распределитель, является встроенным в механизм рулевого вала и отзывается на повороты рулевым колесом в ту или иную сторону, благодаря специальному устройству – торсиону.

Местонахождение гидравлического цилиндра зависит от вида рулевого механизма. В большинстве автомашин он является вмонтированым в рейку и представляет собою поршень, который толкает её в необходимом направлении. В машинах с червячным приводом руля (так называемая рулевая колонка) цилиндр является отдельным агрегатом. К нему подсоединены тяги, которые отвечают за повороты передних колёс.

Указанные элементы объединяются в единую систему патрубками, которые рассчитаны на высокое давление. По ним циркулирует рабочая жидкость – масло. Её запас размещён в расширительном бачке, который установлен в самом высоком месте гидросистемы.

В этом бачке для рабочей жидкости размещён фильтрующий элемент и щуп для контроля за её уровнем. При помощи масла трущиеся пары смазываются механизмов, плюс передаются усилия от насоса к гидроцилиндру. Фильтром от грязи и мелкой металлической стружки, образующейся в процессе эксплуатации, служит имеющаяся в бачке сетка.

Если расширительный бачок сделан из полупрозрачного пластика, то уровень жидкости, находящейся в нём, можно проверить простым визуальным осмотром. Но если пластик непрозрачный, либо бачок использован металлический, тогда уровень рабочей жидкости можно проконтролировать при помощи щупа.

В некоторых автомашинах уровень рабочей жидкости ГУРа есть возможность проверить только после кратковременной работы мотора, либо при вращении рулевым колесом несколько раз в разные стороны, в процессе работы двигателя на холостом ходу. На щупе (или же на самом расширительном бачке) имеются специальные насечки или отметки.

Рулевые механизмы

Рулевые механизмы по конструкции делят: на винтовые, червячные и шестеренчатые. Требования, предъявляемые к конструкции рулевых механизмов, достаточно противоречивы. Для легкого поворота управляемых колес необходимо иметь большое передаточное отношение рулевого механизма, но при этом увеличивается время поворота управляемых колес. Поэтому, при постоянном значении передаточного числа Uрм редуктора рулевого механизма его величину для легковых автомобилей ограничивают в пределах Uрм = 12 … 20, для грузовых автомобилей Uрм = 15 … 25.

Рулевой механизм с глобоидным червяком и роликом (рис. 7) отличается малым внутренним трением и вследствие этого высокой долговечностью незначительным износом контактирующих поверхностей. Условия зацепления червяка и ролика практически не изменяются при больших углах поворота червяка.

Рис. 7. Рулевой механизм с глобоидным червяком и роликом

Глобоидальный червяк (глобоида — образующая червяка) позволяет выполнять регулировку зацепления даже при относительно больших износах. В картере 1 рулевого механизма на роликовом подшипнике 2 и подшипнике скольжения 3 установлен вал 4 сошки 5. В проушине вала 4 неподвижно закреплена ось 6 трехгребневого ролика 8. Ролик вращается на игольчатых подшипниках 7. Гребни ролика входят в зацепление с винтом глобоидного червяка 9, неподвижно закрепленного на рулевом валу 10, вращающемся на роликовых подшипниках 11. При повороте рулевого колеса поворачивается червяк 9 и вал 4 сошки вместе с роликом 8.

Ось 6 ролика сдвинута по отношению к оси червяка на величину Δ, равную примерно (5… 7) мм, что позволяет устранить зазор в зацеплении в случае износа деталей. Зазор устраняется смещением вала сошки вправо с помощью регулировочного винта 12, фиксируемого контргайкой 13. Регулировка зазора производится при положении прямолинейного движения управляемых колес. Зазоры в конических подшипниках 11 устраняются уменьшением количества прокладок 14.

Рулевой механизм винт — гайка — рейка — сектор (рис. является комбинированным рулевым механизмом с двухступенчатым редуктором, отличающимся повышенным ресурсом. Первоначально применялся для грузовых автомобилей с большой полной массой.

Рис. 8. Рулевой механизм винт — гайка — рейка — сектор

В первой ступени комбинированного рулевого механизма, вращение винта 1, жестко соединенного с валом рулевого колеса, преобразуется в поступательное движение шариковой гайки 2, на наружной поверхности которой нарезаны зубья рейки 3. Вторая ступень редуктора состоит из зубчатой рейки 3, находящейся в зацеплении с зубчатым сектором 4, закрепленном на валу сошки 5. Для увеличения КПД механизма, трение скольжения в гайке заменяют трением качения с помощью шариков 6.

Винт 1 установлен в картере 9 рулевого механизма на двух конических подшипников 10, натяг которых регулируется количеством прокладок между картером 9 и крышкой 11. Регулировка зазора в зацеплении рейка — сектор выполняется смещением вала 5 сошки вдоль оси вращения с помощью регулировочного вина 7, фиксируемого контргайкой 8. регулировка обеспечивается за счет конической формы и переменной толщины зубьев рейки и сектора.

Шестеренчатый (реечный) рулевой механизм (рис. 9) отличается простотой конструкции и в основном применяется на легковых автомобилях категории Ml. Редуктор состоит из шестерни 3, закрепленной на ведущем валу 2 и зубчатой рейки 4. При повороте рулевого колеса шестерня 3 перемещает рейку 4, с которой соединяются боковые тяги 8 и 9 привода рулевого управления. Боковые тяги шарнирно соединены с поворотными рычагами 11, жестко закрепленными на поворотных цапфах управляемых колес. Картер рулевого механизма 5 крепится к кузову автомобиля 17. Рулевой вал 2 с неподвижно закрепленной на нем шестерней 3 вращается в упорных шариковых подшипниках 12, установленных в картере 5.

Рис. 9. Реечный рулевой механизм

Предварительный натяг (зазор) в подшипниках регулируется с помощью регулировочного кольца 6. Рейка поджимается к шестерне упором 14 с пружиной 15. Угол схождения колес регулируется длиной боковых тяг с помощью резьбовых соединений 10 тяг 8 и 9 с шарнирами 16.

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).
