Как пользоваться пониженной передачей на ниве

Как пользоваться раздаткой на ниве

Раздатка на Шеви Нива в нормальном рабочем положении- это блокировка дифференциала, первый рычаг межосевого, должен быть разблокирован и находится в крайнем переднем положении, повышенная передача находится в крайнем заднем положении.

Какой привод у Нивы — трансмиссия распределяет полный привод на все четыре колеса, у всех моделей Нива.

Как включить полный привод на ниве

В нормальном рабочем положении органы управления раздаточной коробки от себя удалены, в таком положении работает полный привод. Передняя ручка от себя, задняя наоборот к себе. Блокировка вперед-это пониженная повышенная.

Пониженную передачу нужно включать на стоячем автомобиле, потому если двигаться можно поломать зубья, запороть что-то, не стоит этого делать. При преодолении сложных участков, нужно выжать сцепление, включить рычаг кпп пониженную «на себя».Рычаг кпп передач Нива работает плавно.Сама коробка передач Нива не должна шуметь. Должно все включаться без усилий, без заеданий.

Проверка блокировки

Нужно вывести любой из колес и включить блокировку на себя, включить передачу и тронуться с места. Если машина не тронулась, блокировка значит не работает. Могут быть поломки. Блокировку можно включать как на стоячем автомобиле, так и в движении. На стоячем может включиться, а может не включиться, в зависимости от того как расположены зубья на дифференциале. Они могут быть немного смещены. Если не включается, надо проехать на автомобиле пару метров вперед или назад.

Включаем пониженную передачу, заводим машину, включаем первую и поехали. Когда едем отпускаем немного педаль газа тянем ручку блокировки на себя, загорелась индикаторная лампа. При нагрузке, если едите в натяг она не выключится. При небольшой перегазовке пониженная передача включается и также спокойно выключается.

При разгоне из нейтрального положения не включить пониженную передачу, т.к. она начнет хрустеть до полной остановки. Остановились, включили пониженную, если требуется и поехали дальше. Чтобы включить повышенную при движении ручку вниз и до конца.

Зачем включать блокировку?

Вся причина в том, что здесь есть межосевой дифференциал, который просто не позволит вам переключиться с повышенной на пониженную и обратно. Зачем вообще нужна пониженная передача?

Первая пониженная передача – это как бы половина первой повышенной, то есть если вы переключитесь на вторую пониженную, вы получите первую повышенную.

Как правило, пониженная передача создана для бездорожья. При включенной пониженной ехать нужно и желательно резко не газовать, потому, что колеса в этот момент получают большую нагрузку и могут сделать роковую ямку, которая не даст вам двигаться дальше.

В данном случае, автомобиль позволяет прочувствовать движение колес и если они начнут зарываться, то вы сразу это поймете по хаотическому движению. В данном случае, если вовремя заметить, что автомобиль начинает буксовать, можно что-то предпринять, чтобы избежать засады, например, изменить траекторию движения.

Стоит обратить внимание на то, что если вы едете по глубоким лужам или вязкой грязи, то ни в коем случае не нужно резко переключаться на вторую пониженную, так как автомобиль при повышении крутящего момента, может просто «захлебнуться», а значит, ему станет тяжело и он просто заглохнет в самый неподходящий момент. Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте. Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте

Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте.

При включении блокировки, как правило, оба моста работают на 50%, то есть трудится одно колесо на переднем и одно на заднем мосту.

К примеру, вопрос как пользоваться раздаткой на Ниве Шевроле актуален, когда ваш автомобиль начал буксовать и при выключенной блокировке. В данном случае буксуют те колеса, которые как раз таки застряли и в итоге они зарываются еще больше. При включенной блокировке те колеса, которые не забуксовали, начинают работать и тем самым вытаскивают автомобиль из грязи или же ледового покрытия.

Распределяет крутящий момент между мостами, позволяя им вращаться с разной скоростью.
При необходимости блокирует межосевой дифференциал, предотвращая пробуксовку колес.
Позволяет менять передаточное число, увеличивая крутящий момент.

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача.

А еще интересно: Тихая Нива — это теперь возможно — ЗА БАРАНКОЙ — медиаплатформа МирТесен

Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала.

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Метод центровки

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент

Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.

Производится регулировка в следующем порядке:

Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Видео — Центровка раздатки Нива Шевроле 2123

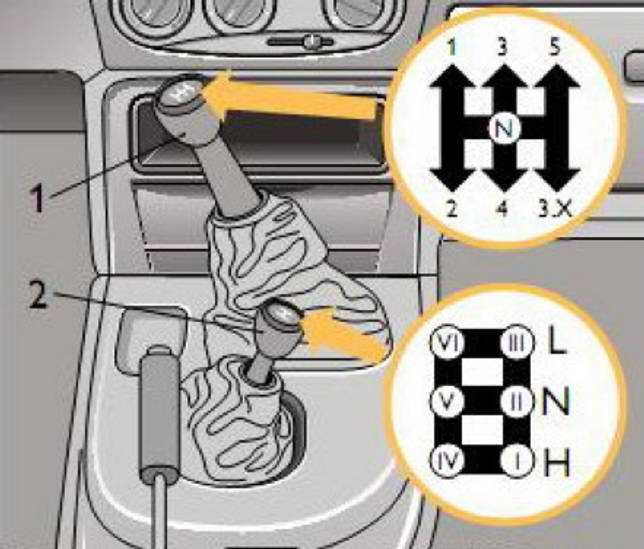

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

иной механизм управления (с одним рычагом);
установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

плохо закреплены карданные валы;
не отбалансированы колеса;
есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

раскрутилось крепление установочных опор раздатки;
порвалась резина на самих опорах РК.

демонтируем в салоне переднее сиденье пассажира;
снимаем облицовку тоннеля пола;
в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
крепим на корпусе РК кронштейн новой опоры;
устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

оставляем машину на нейтральной передаче;
отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
демонтируем кронштейн крепления глушителя;
снимаем траверс КПП;
поддомкрачиваем раздатку, снимаем боковые крепления РК;
места посадки подрамника к кузову обрабатываем мовилем;
насаживаем подрамник на шпильки коробки передач;
размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
затягиваем все крепления, кроме самих опор раздатки;
производим центровку РК;
окончательно затягиваем опоры раздаточной коробки.

Модифицированные версии

Стандартная трансмиссия Нивы при всех ее плюсах часто становится причиной некомфортного шума в салоне. Это в целом связано с конструкцией, но используя инженерные наработки, можно ее модернизировать и сделать машину значительно тише. Данный подход уже применен в машинах модели ВАЗ-21213, в результате даже на скорости 100 км/ч не ощущается неприятного шума, можно спокойно разговаривать и без усилия услышать собеседника. Для этих целей применен целый ряд способов модернизации: от разгрузки пола возле креплений раздаточной коробки и МКПП, уменьшения нагрузки на подшипники валов до сглаживания пиковых моментов в условиях увеличивающихся нагрузок на трансмиссию. Эффект достигается изменением места монтажа редуктора переднего моста, который в модернизированном варианте подвешивается на расстоянии от двигателя на резиновых опорах. Такой подход позволяет снизить до минимума реактивный момент в продольно-вертикальном направлении и уровень шума на скорости.

Шум в модернизированной трансмиссии Нивы сравним с «Жигулями». В машине становится комфортнее находиться при езде по бездорожью. Затраты на апгрейд незначительны, для модификации требуется только понимание мастера самой конструкции и немного времени.

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

вывешивают машину на подъемнике;
ослабляют крепление раздатки;
запускают двигатель;
включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

ослабляем все четыре крепления опор раздатки;
закрепляем один конец проволоки на резиновой муфте карданного вала;
крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

А еще интересно: Охлаждающая жидкость для нивы 21214. Применяемые (эксплуатационные) жидкости и заправочные объёмы

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

один человек садится на место водителя, авто поднимают вместе с ним;
блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

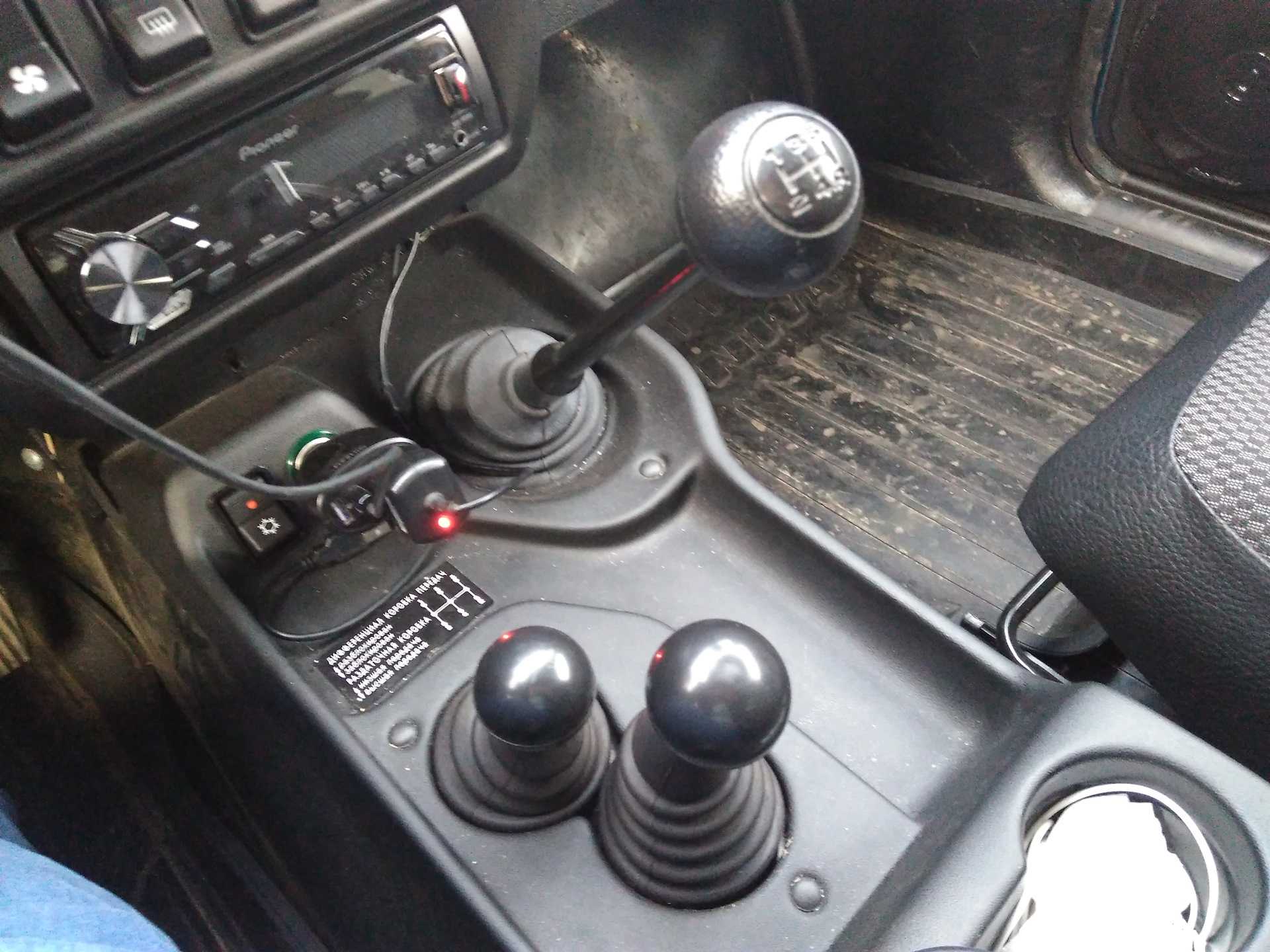

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

Передняя – от себя
Задняя – к себе

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора. Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена. Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Преимущества и недостатки

Чтобы выяснить, какой лучше самоблокирующийся дифференциал на «Ниву», необходимо сравнить достоинства и недостатки по отношению к штатному аналогу авто. К преимуществам относят:

Повышение проходимости транспортного средства по крутым, скользящим и ухабистым поверхностям.
Не требуется вносить изменения в конструкцию машины, поскольку самоблок монтируется на место штатного элемента. Рекомендуется проводить работы по установке в специализированной мастерской или сделать это самостоятельно.
Рассматриваемый механизм работает автоматически, не требует специальной подготовки шофера.

Недостатки установки самоблокирующегося дифференциала на «Ниву»:

управление рулем становится туже, что требует прикладывания добавочных усилий;
рабочий ресурс меньше, чем у заводского элемента;
на поворотах изменяется стиль управления;
нет полной гарантии блокирования.

Различные модификации самоблоков обладают своими нюансами, зависящими от производителя, типа разработки, установленных комплектующих компонентов.

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии.

Трансмиссия Нивы и ее агрегаты:

передние приводы;
передний мост;
сцепление колес;
МКПП;
карданный вал (передний);
вал (промежуточный);
раздаточная коробка;
рычаг переключения;
межосевой дифференциал и рычаг блокировки;
колесные дифференциалы;
карданный вал (задний);
задний мост;
задний привод.

Конструкция подразумевает такие состояния:

разблокированный дифференциал;
заблокированный дифференциал;
низшая передача во включенном состоянии;
нейтральное положение;
высшая передача во включенном состоянии.

Инструкция завода по определению причин вибраций трансмиссии внедорожников LADA

В ходе эксплуатации внедорожников Нива (ВАЗ 2121, 2131, 2123 или 4х4) могут появляться посторонние шумы и вибрации в работе двигателя, коробки передач (КП) или раздаточной коробки (РК). Для выявления причин этих неисправностей дилерские центры LADA пользуются рекомендациями завода, которые представлены в виде таблицы.

Рекомендации по выявлению источников вибрации в трансмиссии автомобиля ВАЗ-2121

№ п/п	Характер проявления дефектов на автомобиле	Способ проверки на автомобиле	Источник дефекта	Способ устранения
1	2	3	4	5
1.	Вибрация РК при разгоне с места. Колебания рычагов переключения РК и вибрация на полу в районе передних сидений при трогании с места и разгоне на 1, 2, 3 передачах.	Проверяется при резком разгоне и трогании с места.	1. Не отцентрированы РК и КП.	1. Провести центровку РК и КП.
2. Отсутствует центрирующая втулка в вилке эластичной муфты промежуточного вала.	2. Заменить вилку или промвал в сборе.
3. Значительный прогиб болтов и фланцев эластичной муфты.	3. Заменить болты или промежуточный карданный вал в сборе.
4. Не затянуты или повреждены опоры РК и задняя опора КП.	4. Затянуть болты или заменить опоры.
2.	Вибрация промежуточного карданного вала. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений (чаще в диапазоне 80-100 км/час).	Проверяется на стоящем автомобиле:	1. Повышенный дисбаланс промежуточного карданного вала.	1. Заменить промежуточный карданный вал.
– при установке рычага РК в нейтральное положение на той же передаче в КП и тех же оборотах двигателя, что и в движении, вибрация должна остаться;	2. Небольшой прогиб болтов и фланцев эластичной муфты.	2. Заменить болты или промежуточный карданный вал.
– при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация должна исчезнуть.	3. Биение фланца ведущего вала.	3. Заменить фланец РК.
4. Не выдержан зазор между центрирующим кольцом и втулкой.	4. Заменить промежуточный карданный вал и центрирующее кольцо КП.
3.	Вибрация двигателя.	Проверяется на стоящем автомобиле:	1. Не затянуты или повреждены опоры двигателя.	1. Затянуть или заменить опоры.
– при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация остается.	2. Повышенные вибрации самого двигателя.	2. Устранить неисправности двигателя.
4.	Вибрация карданных валов привода переднего и заднего мостов. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений на установившейся скорости движения (чаще в диапазоне 80-100 км/час).	Проверяется на движущемся автомобиле:	1. Повышенный дисбаланс переднего карданного вала или биение его фланца на РК.	1. Заменить карданный вал или фланец РК
– при нахождении рычагов РК и КП в нейтральном положении и той же скорости движения вибрация сохраняется.	2. Повышенный дисбаланс заднего карданного вала или биение его на РК.	2. Заменить карданный вал или фланец РК.
Примечание: если в большей степени вибрирует рычаг блокировки межосевого дифференциала, то наиболее вероятна вибрация от карданного вала привода переднего моста, а если рычаг переключения фланца передач – то от карданного вала привода заднего моста.	3. Дисбаланс межосевого дифференциала.	3. Заменить межосевой дифференциал.
5.	Шум в трансмиссии при движении «внакат». Шум (типа «хр-хр») в трансмиссии автомобиля при сбросе оборотов двигателя (в переходном режиме или накате) от скорости 100 км/час.	Разогнать автомобиль до скорости 100 км/час, сбросить обороты двигателя, не выключая сцепления, повторить с рычагом переключения передач КП в нейтральном положении до появления шума (усиливается при включении блокировки дифференциала).	Неточность установки (центровки) РК в горизонтальной плоскости.	Провести центровку РК и КП в горизонтальной плоскости.
6.	Шум двигателя. Повышенный шум (гул), передаваемый в салон, при наборе оборотов двигателя от 3000-4500 об/мин.	Проявляется на стоящем автомобиле при положении рычага переключения передач КП в нейтральном положении и увеличении оборотов двигателя от 3000-4500 об/мин.	Жесткая задняя опора двигателя.	Заменить заднюю опору двигателя.
