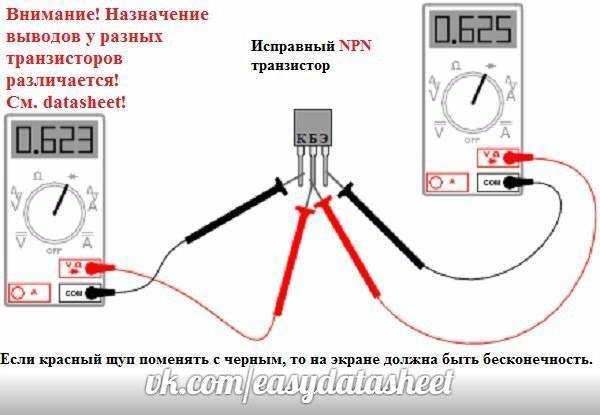

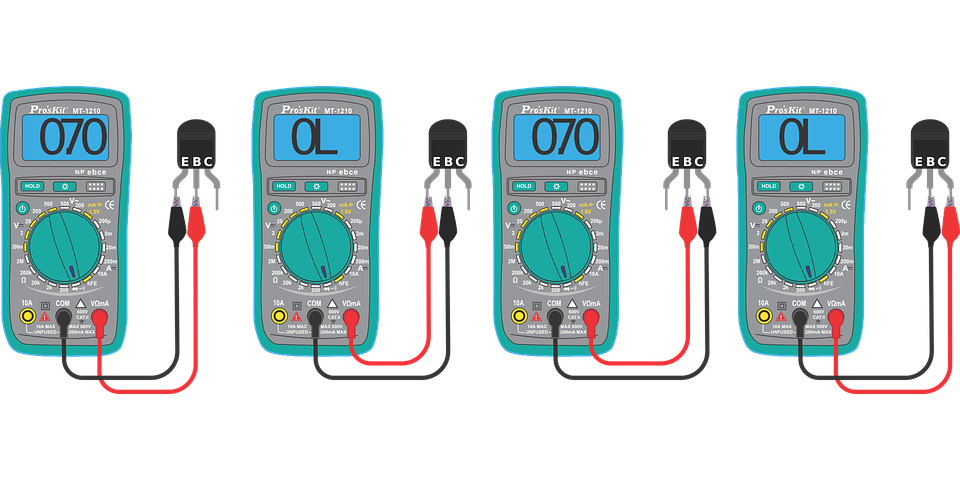

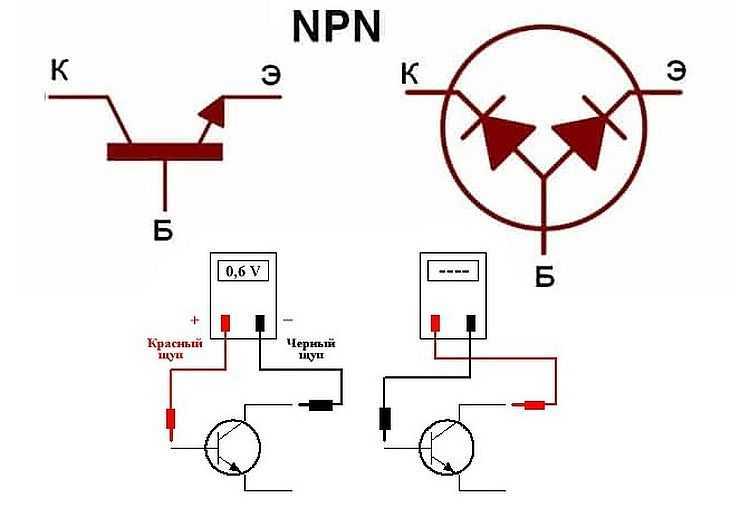

Как проверить транзистор мультиметром на работоспособность

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Вам это будет интересно Особенности инструментов для обжима

Тестер для изоляции мегаомметр

если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
проверить изоляцию кабеля на целостность. Это можно сделать визуально;
замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Вам это будет интересно Работа с тестером электрическим

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

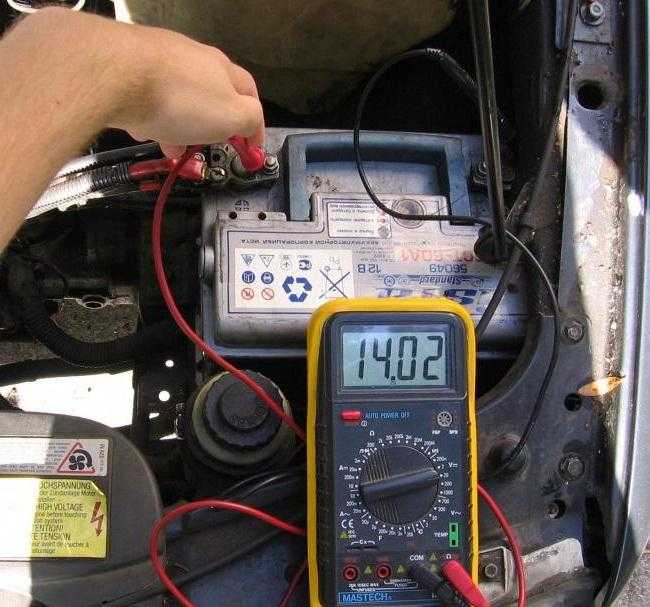

Как прозвонить провода в автомобиле

Пошаговый процесс:

Прибор настроить рукояткой в режим измерения напряжения;
Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего

Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Как определить сгоревший предохранитель

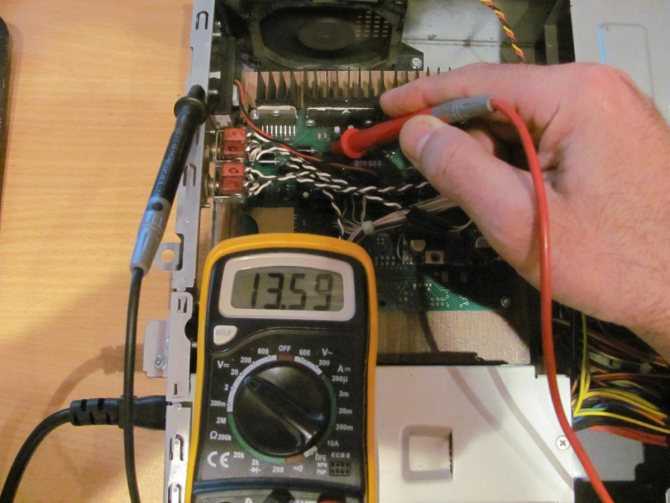

Перегорел входной предохранитель в блоке питания. Диагностика.

Статья написана для постигающих азы в ремонте.

Сгорел входной предохранитель в блоке питания? Разберемся в причинах и как правильно проводить диагностику. Также затронем пару сопутствующих тем при анализе этой неисправности.

Думаю многие сталкивались с такой ситуацией когда включаем устройство но нет никакой реакции, и после непродолжительной диагностики выявляем сгоревший сетевой предохранитель

Причем неважно БП компьютера это или плата питания копира или факса. Естественно многие его сразу меняют или что еще хуже ставят перемычку и тут же включают устройство

И вот тут то с большей долей вероятности он сгорит снова или выбьет автоматы в щитке. Давайте разберемся подробнее в чем же дело и почему нельзя менять предохранитель без диагностики.

Проверка целостности и ремонт предохранителей

Чтобы сориентироваться, что делать с вышедшим из строя предохранителем, нужно сначала проверить его целостность.

Проверка целостности предохранителя

Теперь, собственно, переходим к вопросу: «Как проверить тепловой предохранитель?». Это можно сделать несколькими способами. Выбор способа зависит от типа предохранителя, но, конечно, самый надежный — мультиметром.

Снимаем напряжение с электроустановки	Самым первым шагом перед любыми работами в электроустановках является снятие напряжения. Для этого отключите прибор из розетки, либо выключите автоматический выключатель или другой коммутационный прибор, который снимет напряжение с вашего прибора.
Осмотр ножевого предохранителя	Начнем с самого простого — визуального осмотра. Если это предохранитель на небольшой номинальный ток, например, 3А в стеклянном корпусе, то вы можете визуально проверить целостность проводника. Иногда вы можете ничего не увидеть, так как стекло сильно закопчено. Это конечно достаточно веский, но не точный довод в пользу неработоспособности коммутационного аппарата.
Осмотр плавкой вставки предохранителя	Если речь идет о предохранителях с плавкими вставками, то осмотреть его визуально значительно сложнее. Для этого придётся выкрутить оконцовку предохранителя, и осмотреть непосредственно плавкую вставку. Зато здесь уже не может быть никаких сомнений.
Прозвонка предохранителя флюком	Если визуально предохранитель осмотреть сложно из-за его расположения или невозможности его изъять, то тогда его можно «прозвонить». Как мы уже определились, предохранитель — это просто проводник. Если он целый, то и предохранитель не нуждается в замене и наоборот.
Режим прозвонки на мультиметре	Поэтому если взять мультиметр, выставить его на измерение сопротивления или режим прозвонки, и прикоснуться концами к контактам предохранителя, он должен показать значение, очень близкое к нулю. Если же предохранитель перегорел, то мультиметр покажет большие цифры.

Ремонт предохранителей

Вот мы и определились, что наш предохранитель перегорел. Теперь нам необходимо его заменить. Но иногда ситуация складывается так, что заменить сгоревший предохранитель нечем, а прибор нужен прямо сейчас. В этом случае, можно попытаться его отремонтировать.

Конечно, в прямом смысле этого слова ремонт не совсем приемлем в данном случае. Ведь перегоревший проводник не соединишь

Значит, нам необходимо проложить новый проводник своими руками.
Но тут важно определиться с его параметрами. Ведь как бы то ни было, это предохранитель, и он должен защищать нашу цепь

А вдруг предыдущий предохранитель сгорел не просто так, а из-за короткого замыкания?

Кстати, предохранители просто так не горят. Причиной тому могут быть несколько событий.

Первый вариант — это уже озвученное короткое замыкание.
Второй вариант, это частое протекание через него токов, очень близких к номинальным. В этом случае проводник часто сильно нагревается, из-за чего могут измениться его свойства. Хотя в нормальных предохранителях такого не должно происходить.
И вариант номер три — это падение напряжения. В этом случае ток возрастает, и, если падение достаточно продолжительное, это может привести к перегоранию предохранителя.

Но вернемся к нашему ремонту. Для того чтобы отремонтировать предохранитель, мы должны заменить перегоревший проводник новым нужного сечения. Сделать это достаточно просто, если у вас под рукой есть таблица как на фото ниже.

Таблица выбора диаметра провода для «жучка» предохранителя

В этой таблице вы сможете найти требуемый вам проводник, исходя из номинального тока вашего предохранителя. Его вы можете посмотреть либо на корпусе предохранителя, либо в паспорте прибора. Более сложный вариант — это расчет по мощности защищаемой цепи.

Ремонт трубчатого предохранителя

Итак, проводник найден, но как его установить? В случае с трубчатыми предохранителями со съёмной плавкой вставкой более-менее все понятно. Но как быть со стеклянными предохранителями. Здесь придётся проявить смекалку. Для ремонта такого устройства вам потребуется дрель, которой вы просверлите отверстия в оконцовках предохранителя. В это отверстие вставляете наш проводник и запаиваете отверстие. Вуаля, у вас предохранитель не хуже, чем заводской.

Установка «жучка» поверх предохранителя

Ну и еще один способ, который наша инструкция не рекомендует, но он применяется – это просто установка «жучка». Когда проволокой требуемого диаметра вы просто обматываете предохранитель поверх его корпуса с обязательным хорошим контактом на его оконцовке.

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Виды предохранителей в автомобиле

Изобретателем плавкого предохранителя является французский электротехник Луи Франсуа Клеман Бреге – внук Абрахама-Луи Бреге, чье имя носит одна из самых дорогих марок часов в мире.

Описанный выше тип предохранителей по-другому называется «жертвенным». При расплавлении металлического проводника его можно только изъять из цепи и выбросить. Но изначально защитный элемент для автомобильных проводок вовсе не был одноразовым: между контактными пластинами была натянута проволока до 2 см в длину, а еще 15 см были намотаны на специальной бобине рядом. При перегорании задействованного участка достаточно было просто вытянуть еще, зафиксировать отрезок в контакторах пластины, и можно продолжать движение.

Такие sacrificial fuses (предохранители) использовались вплоть до 70-х годов двадцатого века. Затем их заменили герметичные стеклянные или керамические элементы с плавкими вставками из тонкой проволоки внутри. Широкого распространения они не получили из-за своей хрупкости, но во второстепенных электроцепях (например, для питания сигнализации или музыкальной аппаратуры) их применяют до сих пор.

Почти до конца двадцатого века использовались предохранители цилиндрические – «торпеды», которые выглядели, как современные «мизинчиковые» батарейки (и в цепь они тоже вставлялись, как батарейки). Именно начиная с них предохранители стали маркировать цветом в соответствии с их номиналом.

В настоящее время наиболее распространены так называемые Blade type fuses – штыревые, флажковые или, как еще их называют, ножевые предохранители. Их корпус имеет П-образную форму, и выполнен он из полупрозрачного пластика. Внутри также находится плавкий элемент, а наружу, словно в штекере, выступает пара контактов, которые и вставляются в соответствующие гнезда.

Монтаж ножевых предохранителей осуществляется при помощи пинцета.

Сейчас уже полностью сформировался цветовой спектр, по которому различаются плавкие вставки. Теперь параметры предохранителя смогут определить даже те, у кого со зрением серьезные проблемы. Ниже представлена цветовая гамма с соответствующими каждому цвету значениями максимальной допустимой силы тока:

черный – 1 А;
серый – 2 А;
фиолетовый – 3 А;
коричнево-желтый (песочный) – 5 А;
коричневый – 7,5 А;
красный – 10 А;
голубой – 15 А;
желтый – 20 А;
белый – 25 А;
зеленый – 30 А;
оранжевый – 40 А;
синий – 60 А.

Какие же предохранители чаще всего устанавливаются на автомобилях? Ни элементы с большим, ни с малым номиналом в современных машинах практически не используются – незачем. Наиболее часто применяемые – это на 10, 15, 20 и 30 ампер. Они вставляются в самые уязвимые к перегрузкам участки электроцепи.

Кроме того, у плавких вставок ножевого типа выделяют несколько стандартов:

Micro2/APT/ATR, размеры – 9,1 × 3,8 × 15,3 мм, номинал – от 5 до 30 А;
Micro3/ATL, размеры – 14,4 × 4,2 × 18,1 мм, номинал – от 5 до 15 А;
Mini/ATM/APM, размеры – 10,9 × 3,6 × 16,3 мм, номинал – от 2 до 30 А;
Regular/ATC/ATO/APR/ATS, размеры – 19,1 × 5,1 × 18,5 мм, номинал – от 0,5 до 40 А;
Maxi/APX, самые большие предохранители по размерам (29,2 × 8,5 × 34,3 мм) и номиналу (от 20 до 120 ампер).

Еще одним типом защитных электроэлементов являются ленточные плавкие вставки, где 2 клеммы замыкаются тонкой металлической лентой. Номинал у них выше (так как сечение ленточной полоски больше), поэтому их вставляют в цепь, как правило, сразу после клеммы аккумуляторной батареи, чтобы через ленту проходил весь ток, потребляемый автомобилем.

И наконец, еще один тип предохранителей, который набирает популярность в последнее время, – это картриджный (FJ12). В съемном картридже контакты из специальных сплавов помещены в диэлектрическую оболочку. Картридж легко и удобно заменять.

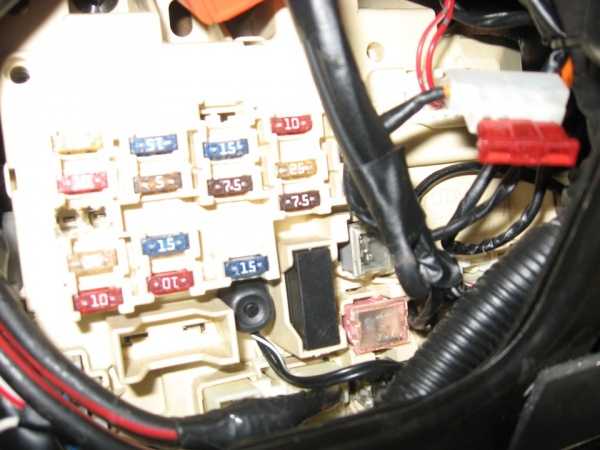

Способ №1 – как проверить предохранитель в машине с помощью схемы.

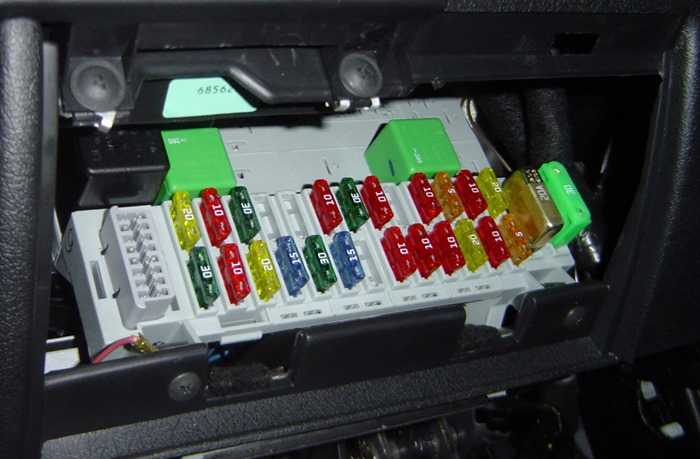

В руководстве к любому автомобилю всегда прорисовывается схема расположения предохранителей. Она – лучший помощник в поиске перегоревшего устройства.

Все, что нужно от вас, – определить в соответствии с данной схемой место нахождения предохранителя, отвечающего за неработающий элемент электрической цепи (магнитолу, габариты, прикуриватель, печку или др.), и произвести его замену на новый. Если с этой заменой поломка «уходит», значит, проблема была, действительно, в данном предохранителе, если нет – либо предохранитель не тот, либо причину неисправности следует искать совершенного в другом месте (проводах (контактах) неработающего устройства, перегоревшей лампочке или пр.).

Кстати, именно менять предохранитель на новый вовсе необязательно, вполне достаточно будет просто провести его визуальный осмотр.

Роль в электрической цепи

Многочисленные случаи перегорания электронной составляющей целых систем, возгорания автомобилей подтверждают тот факт, что к электричеству необходимо относиться если не с опаской, то с большой осторожностью

Предохранитель предназначен для размыкания защищаемой цепи методом разрушения специально предусмотренной для этого токопроводящей части. Разрушение происходит при превышении номинального тока, на который рассчитан предохранитель. Номинальная сила тока плавкой вставки подбирается в соответствии с допустимой нагрузкой на защищаемую цепь, а также с учетом расчетного потребления тока электроприборами, включенными в цепь.

В случае нештатной ситуации первой обязана сгореть плавкая вставка, разомкнув при этом цепь и сохранив автомобиль от возгорания. К чрезмерному нагреву элементов цепи, что является потенциально опасной ситуацией, приводит:

короткое замыкание (не предусмотренное конструкцией соединение двух точек цепи, провоцирующее значительное превышение силы тока в цепи). КЗ может возникнуть вследствие нарушения изоляции токопроводящих элементов, неправильного подключения приборов. Скорее всего, вы и сами не раз сталкивались с перетиранием изоляции проводов в авто;несоответствие мощности потребителя и номинальной силы тока, которая может пройти в цепи без разрушения ее составляющих. Такое сплошь и рядом встречается при неквалифицированной установке в автомобили дополнительного электрооборудования (к примеру, освещения). Мощные потребители запитываются от штатной электропроводки, которая рассчитана на куда меньшую величину тока. В итоге провода в цепи будут перегреваться, провоцируя оплавление изоляции, что приведет к КЗ и возгоранию автомобиля.

Порог срабатывания

Как вы уже могли догадаться из описания предназначения автомобильных предохранителей, суть правильного выбора предохранителя заключается в подборе уровня сопротивления плавкой части. Разрушение происходит вследствие теплового действия тока. Превышение номинального значения ведет к чрезмерному нагреву плавкой части, что провоцирует ее расплавление (перегорание) и разрыв цепи.

Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U, где

Inom – номинальная величина тока, измеряется в Амперах (А)Pmax – максимальная мощность нагрузки потребителя, которая должна быть указана на приборе; измеряется в Ваттах (Вт, W)U – напряжение сети, измеряется в Вольтах (V). Напомним, что напряжение питающей сети легкового авто составляет 12 V

Гораздо удобней использовать готовые таблицы, в которых указаны допуски по мощности для каждого типа предохранителя.

Типы

Согласно классификации по типу срабатывания, в авто применяются плавкие предохранители. Существует 3 типоразмера:

микро;мини;норма;макси.

Но главное разделение, разумеется, идет по величине номинальной силы тока. Для удобства пользователей за определенной величиной номинального тока закреплен цвет корпуса. Но ориентироваться только на цвет не стоит, так как производителю никто не запрещает изменить цветовую гамму своих изделий.

1А – черные	10А – красные	40А – оранжевые
2А – серые	15А – голубые	60А – голубые
3А – фиолетовые	20А – желтые	70А – коричневые
4А – розовые	25А – белые	80А – светло-желтые
5А – желто-оранжевые	30А – зеленые	100А – сиреневые
7,5А — коричневые	35А – светло-фиолетовые

Замена, защита цепей при установке доп. оборудования

Менять штатные предохранители необходимо на изделия точно такого же номинала. Вся необходимая информация представлена в руководстве по ремонту и эксплуатации вашего авто. Если предохранитель перегорел 2-3 раза подряд, ищите неисправность в цепи. Ни в коем случае не устанавливайте плавкую вставку большего номинала. Также не следует менять электропредохранитель на «жука». Починить плавкую вставку в дороге с помощью проволоки можно, но длину и сечение проводника следует подобрать таким образом, чтобы проволока имела такой же номинальный ток, как и штатный предохранитель. Для этого в сети имеются все необходимые формулы и таблицы с готовыми переменными.

При установке дополнительных потребителей сначала рассчитайте, выдержит ли штатная проводка автомобиля возросшую нагрузку, и только потом рассчитывайте ток для установки предохранителя большего номинала. Для мощных потребителей следует прокладывать проводку отдельно, номинальный ток предохранителя должен быть в 1.5 раза больше, чем номинальный ток в цепи. Для расчета нагрузки на автомобильные провода используйте закон Ома, можете воспользоваться специальными таблицами, в которых для основных видов проводников указаны площадь поперечного сечения и допустимый ток.

Зачем в однофазном двигателе две обмотки

Все обсуждаемые сегодня электромоторы обладают небольшой мощностью. Магнитопровод однофазной машины содержит обмотку из двух фаз, это и есть основная (рабочая) и пусковая. Последняя не принимает участия в непосредственной работе двигателя.

Такая пара обмоток нужна, чтобы заставить ротор однофазного двигателя вращаться. Наиболее популярные из таких приводов делятся на два подтипа: электродвигатели с пусковой обмоткой и те, которые содержат в конструкции рабочий конденсатор.

В первом случае, так сказать, не рабочая обмотка будет включаться через конденсатор во время запуска мотора, а когда агрегат придет в нормальную работу (скорость вращения станет постоянной), она сама по себе выключиться. Привод же продолжит свою работу при одной рабочей обмотке. Информация о конденсаторе, как правило, указана на специальной табличке на корпусе электродвигателя. Его характеристики непосредственно зависят от конструкции.

Однофазные асинхронные двигатели, содержащие рабочий конденсатор, всегда работают с включенной вспомогательной обмоткой. Она включена через этот самый конденсатор. Емкость такого конденсатора также зависит от его конструктивных особенностей.

Другими словами, двигатель с пусковой обмоткой характерен ее выключением после запуска. А вот при конденсаторной вспомогательной обмотке – ее постоянной работой, т.к. включение происходит через постоянно работающий (даже во время работы привода) конденсатор.

Чтобы правильно проверить работоспособность двигателя с одной фазой, знания об устройства его обмоток критически важны. Отличия между ними можно найти в сечениях проводов, количестве витков, величине сопротивления каждой из них (их можно измерить разными типами тестеров или с помощью омметра).

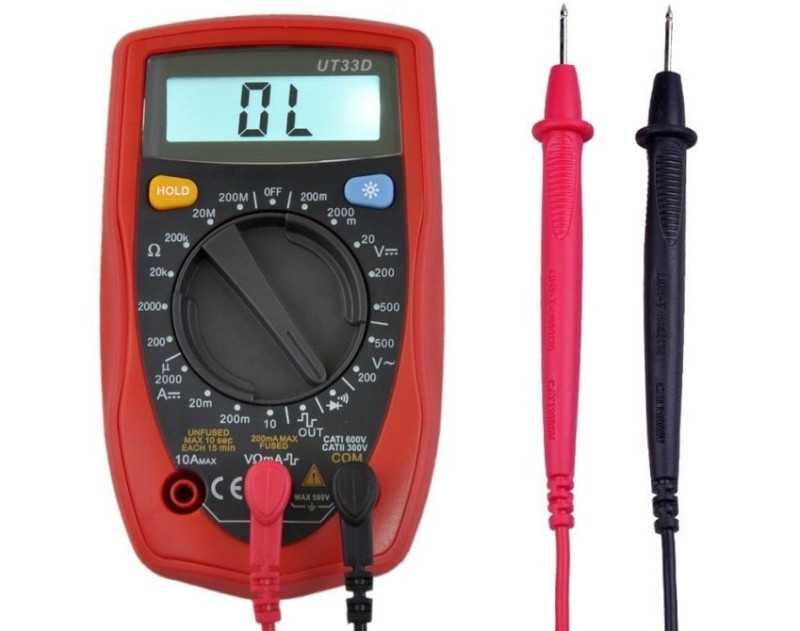

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками — дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет — в соответствии со своей мощностью.

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя — как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего

Самостоятельная диагностика

Водителю рано или поздно придется столкнуться с заменой перегоревших предохранителей. Прежде всего это касается любителей спортивной езды, внедорожных ралли. В этих режимах электрооборудование работает на пределе допустимых параметров с увеличенной токовой нагрузкой, что нередко приводит к разрушению плавких вставок. Пригодность к работе можно оценить визуально, убедившись в их целостности, или применить тестер (мультиметр) для проверки проводимости.

Визуальная проверка

Корпус деталей намеренно изготавливается из прозрачного материала и обрыв, распыление, другие случаи повреждения определяются невооруженным глазом

Сразу следует обращать внимание на целостность плавкой вставки. Далее ищутся следы оплавления пластмассового корпуса

На неисправность детали могут указывать следы термического, искрового воздействия на контакты.

С помощью мультиметра

Осмотр не гарантирует надежного результата. Проверка с помощью приборов более информативна. Мультиметр позволяет разрешить сомнения в сложных ситуациях, показав величину сопротивления. При исправном предохранителе на его концах не будет зафиксировано напряжение, а в случае неисправности вольтметр покажет значение бортовой сети.

Для определения целостности предохранителя не требуется наличие тестера, достаточно пробника или электрической лампочки. При исправной детали они ничего не покажут. В случае перегоревшего предохранителя лампочка загорится.
