Объяснение автомобильных предохранителей и плавких вставок

Принцип работы предохранителя на видеоролике

При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Разновидности

Для начала разберёмся в существующих типах автомобильных предохранителей. Их можно классифицировать в зависимости от используемых материалов и самой конструкции. Поскольку теперь каждый знает, что чего в автомобиле нужны эти самые предохранители, стоит изучить их разновидности. Теперь к вопросу о том, какие бывают предохранители, использующиеся в авто. Начнём с материалов изготовления. Тут ключевую роль играет то, из чего сделана именно легкоплавкая составляющая. Потому элементы делят на:

алюминиевые;
оловянные;
свинцовые;
сплавные (сочетание из свинца и олова).

Важнейшей характеристикой изделия является скорость или время срабатывания. То есть промежуток времени, за который плавкий элемент успевает расплавиться и разъединить цепь. Чем быстрее вставка сможет расплавиться, тем меньше вероятность, что пострадает защищаемое оборудование. Чтобы добиться желаемого результата, эти вставки изготавливаются из специальных сплавов и металлов, которые характеризуются низкой температурой плавления. Они способны быстро переходить из твёрдого в жидкое состояние. Для увеличения скорости срабатывания, в конструкциях некоторых предохранителей дополнительно предусматривается наличие системы подпружинивания. Конструктивно предохранители, используемые для авто, можно разделить на пальчиковые и флажковые.

Пальчиковые изделия получили широкое распространение на классических моделях автомобилей отечественного автопроизводителя в лице АвтоВАЗ. Это стержни, на которые надевается специальная плавкая перемычка. При этом пальчиковые защитные конструкции для авто делятся на пластиковые и керамические предохранители. Учитывая некоторые особенности предохранительных блоков, которыми оснащаются автомобили Жигули, наиболее предпочтительным вариантом считается именно керамический элемент. Он обладает большей устойчивостью по отношению к высокой температуре, считаются надёжнее и не способствуют ложному срабатыванию, если предохранитель начинает греться.

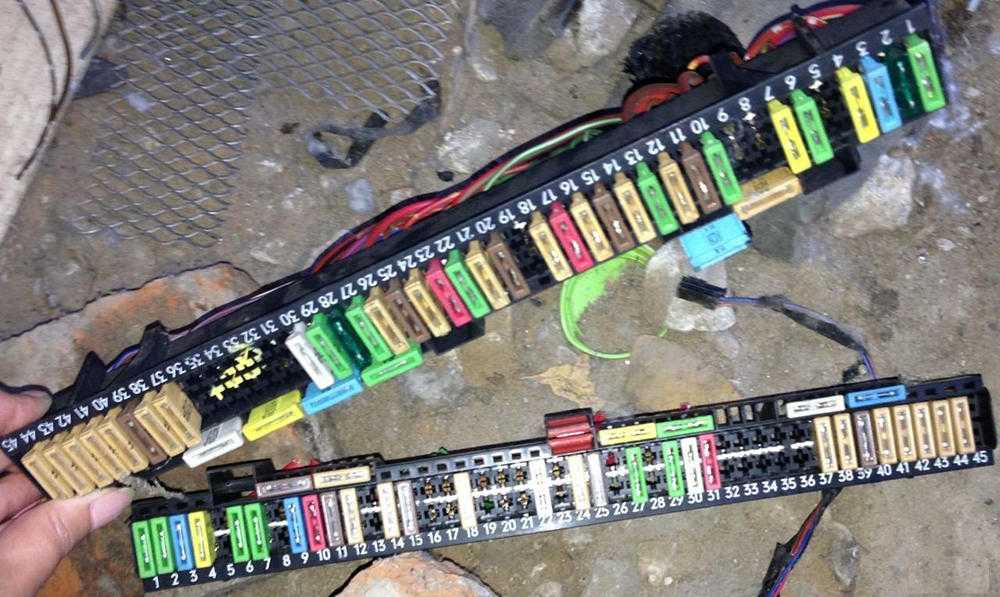

Но на современных автомобилях от пальчиковых конструкций отказались. Теперь основную массу предохранителей представляют флажковые защитные элементы. Они превосходят пальчиковые аналоги по удобству применения, а также опережают в плане надёжности. Флажковые также часто называют ножевыми, поскольку их конструкция предусматривает наличие пары ножек, необходимых для контакта при установке в своё гнездо внутри предохранительного блока. Наименование флажковых предохранителей можно объяснить прямоугольной или квадратной верхней частью, где и располагается непосредственно сам легкоплавкий элемент или перемычка. Головки на флажках делают разного цвета, который напрямую зависит от номинала. Визуально действительно напоминает флаг, откуда и пошло соответствующее название. Флажковые элементы в предохранительном блоке ценятся за хороший и крепкий контакт в посадочном гнезде. Но для извлечения устройства требуется использовать специальное приспособление.

Автопроизводители предусматривают этот момент, и размещают щипцы из пластика на крышке предохранительного блока с его внутренней стороны. При необходимости такой инструмент легко найти в любом магазине автомобильных товаров. Если действуете в экстремальных условиях, либо просто некогда искать и покупать щипцы, можно ухватиться на флажок с помощью плоскогубцев

Но здесь крайне важно быть аккуратным, чтобы случайно не спровоцировать замыкание выводов. Лучше всё же взять специализированное приспособление

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Как проверить предохранитель с помощью мультиметра

Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

Проверка напряжения

Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).

Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.

Если на одной стороне предохранителя 12 В, а на другой стороне напряжения нет — предохранитель перегорел.

Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

Проверка сопротивления

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.

Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).

Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.

Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.

Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:

Причины выхода из строя

Существует несколько распространенных причин, по которым автомобильные предохранители перегорают и требуют замены. К таким причинам принято относить следующее:

Плохая фиксация реле в гнезде блока.
Неправильный выбор планки по ее показателям номинального тока.
Наличие неисправностей в электропроводке автомобиля.
Механические повреждения пластикового корпуса, чрезмерный нагрев и вибрационные нагрузки.

В итоге в процессе эксплуатации автомобиля при существенной нагрузке, например, когда автовладелец одновременно включает стеклоочистители и пытается завести двигатель, в сети могут отмечаться незначительные колебания напряжения, что приводит к оплавлению корпуса и полному выходу из строя защиты.

Почему важно не перепутать предохранители

Каждый из вас уже прекрасно знает и понимает, что для всех предохранителей предусмотрен определённый номинал, и он адаптирован под конкретные посадочные гнёзда. Каждое гнездо ведёт к той или иной электрической линии автотранспортного средства. Если автомобилист по ошибке или из-за отсутствия соответствующих знаний перепутает места посадки предохранителей, которые отличаются по номиналу, могут возникнуть достаточно серьёзные проблемы. Когда номинал оказывается чрезмерно маленьким, то плавкий элемент будет разрушаться очень быстро при сравнительно небольших нагрузках. Само электрозависимое оборудование, к которому подведён этот предохранитель, может работать в штатном режиме и при стандартных нагрузках. Но сам защитный элемент адаптирован под меньшую силу тока. И если он сталкивается со значением, превышающим его порог плавления, легкоплавкая составляющая разрушается, цепь размывается и оборудование отключается. Здесь не обязательно нужно, чтобы произошло короткое замыкание. Предохранитель сгорит и без него.

Есть и другая ситуация, когда на место легкоплавкого флажка с маленьким номиналом устанавливают предохранители, рассчитанные на большую нагрузку. Тогда с защитным элементом может ничего не произойти даже при значительном повышении силы тока, вплоть до короткого замыкания. Плавкий компонент не воспринимают нагрузку как высокую, но для подзащитного оборудования значения превысили допустимую норму. Происходит короткое замыкание, а цепь не размыкается. Поскольку защитный элемент не сработал, начинает гореть электропроводка автомобиля, может выйти из строя всё оборудование. Как вы можете наглядно видеть, крайне нежелательно путать между собой предохранители, которые обладают разными номинальными значениями. Нужно использовать исключительно те легкоплавкие элементы, которые предусмотрел автопроизводитель для каждого конкретного посадочного гнезда в предохранительном блоке. Этот же фактор запрещает и настоятельно не рекомендует использовать при замене предохранителей подручные средства, такие как проволока, монета и прочие инструменты. Обычно подобным образом поступают в ситуациях, когда специальные щипцы отсутствуют, а нужно срочно поменять сгоревший элемент. Но вы сильно рискуете, используя подручные инструменты. Особенно это касается любых металлических предметов.

Тут важно понимать, что предохранитель вряд ли будет просто так перегорать, если он установлен в правильное гнездо и имеет соответствующий номинал. С помощью проволоки или монеты разомкнуть цепь, когда в электрооборудовании произошло короткое замыкание, не удастся

Вы лишь спровоцируете ещё большие проблемы. Ваши попытки воспользоваться металлическим предметом могут привести к возгоранию и пожару. Потому только специальные щипцы. Если вы потеряли заводской инструмент, который обычно находится на внутренней стороне крышки предохранительного блока, купите новые щипцы в автомагазине.

Роль в электрической цепи

Многочисленные случаи перегорания электронной составляющей целых систем, возгорания автомобилей подтверждают тот факт, что к электричеству необходимо относиться если не с опаской, то с большой осторожностью

Предохранитель предназначен для размыкания защищаемой цепи методом разрушения специально предусмотренной для этого токопроводящей части. Разрушение происходит при превышении номинального тока, на который рассчитан предохранитель. Номинальная сила тока плавкой вставки подбирается в соответствии с допустимой нагрузкой на защищаемую цепь, а также с учетом расчетного потребления тока электроприборами, включенными в цепь.

В случае нештатной ситуации первой обязана сгореть плавкая вставка, разомкнув при этом цепь и сохранив автомобиль от возгорания. К чрезмерному нагреву элементов цепи, что является потенциально опасной ситуацией, приводит:

короткое замыкание (не предусмотренное конструкцией соединение двух точек цепи, провоцирующее значительное превышение силы тока в цепи). КЗ может возникнуть вследствие нарушения изоляции токопроводящих элементов, неправильного подключения приборов. Скорее всего, вы и сами не раз сталкивались с перетиранием изоляции проводов в авто;несоответствие мощности потребителя и номинальной силы тока, которая может пройти в цепи без разрушения ее составляющих. Такое сплошь и рядом встречается при неквалифицированной установке в автомобили дополнительного электрооборудования (к примеру, освещения). Мощные потребители запитываются от штатной электропроводки, которая рассчитана на куда меньшую величину тока. В итоге провода в цепи будут перегреваться, провоцируя оплавление изоляции, что приведет к КЗ и возгоранию автомобиля.

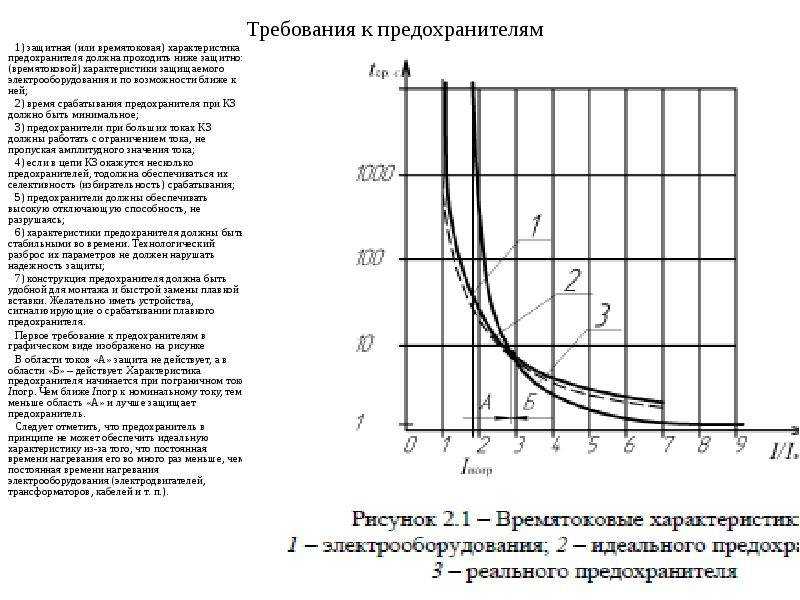

Порог срабатывания

Как вы уже могли догадаться из описания предназначения автомобильных предохранителей, суть правильного выбора предохранителя заключается в подборе уровня сопротивления плавкой части. Разрушение происходит вследствие теплового действия тока. Превышение номинального значения ведет к чрезмерному нагреву плавкой части, что провоцирует ее расплавление (перегорание) и разрыв цепи.

Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U, где

Inom – номинальная величина тока, измеряется в Амперах (А)Pmax – максимальная мощность нагрузки потребителя, которая должна быть указана на приборе; измеряется в Ваттах (Вт, W)U – напряжение сети, измеряется в Вольтах (V). Напомним, что напряжение питающей сети легкового авто составляет 12 V

Гораздо удобней использовать готовые таблицы, в которых указаны допуски по мощности для каждого типа предохранителя.

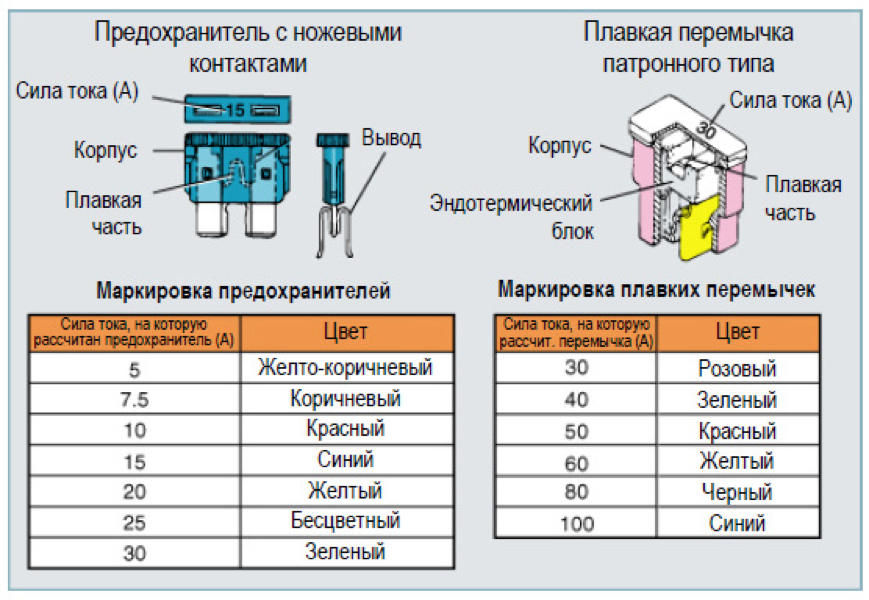

Типы

Согласно классификации по типу срабатывания, в авто применяются плавкие предохранители. Существует 3 типоразмера:

микро;мини;норма;макси.

Но главное разделение, разумеется, идет по величине номинальной силы тока. Для удобства пользователей за определенной величиной номинального тока закреплен цвет корпуса. Но ориентироваться только на цвет не стоит, так как производителю никто не запрещает изменить цветовую гамму своих изделий.

1А – черные	10А – красные	40А – оранжевые
2А – серые	15А – голубые	60А – голубые
3А – фиолетовые	20А – желтые	70А – коричневые
4А – розовые	25А – белые	80А – светло-желтые
5А – желто-оранжевые	30А – зеленые	100А – сиреневые
7,5А — коричневые	35А – светло-фиолетовые

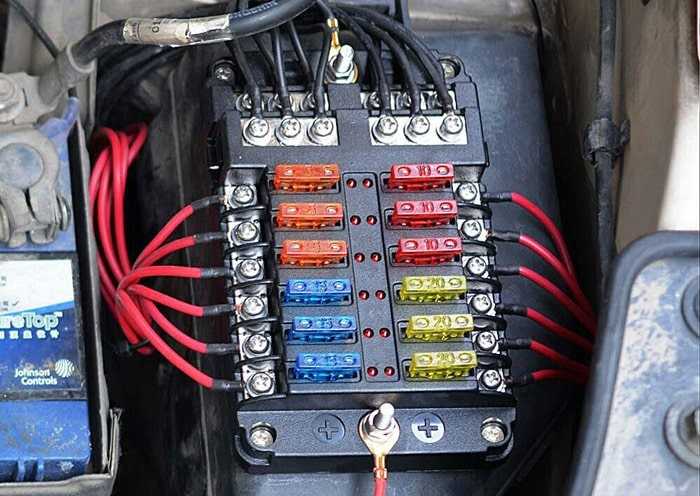

Замена, защита цепей при установке доп. оборудования

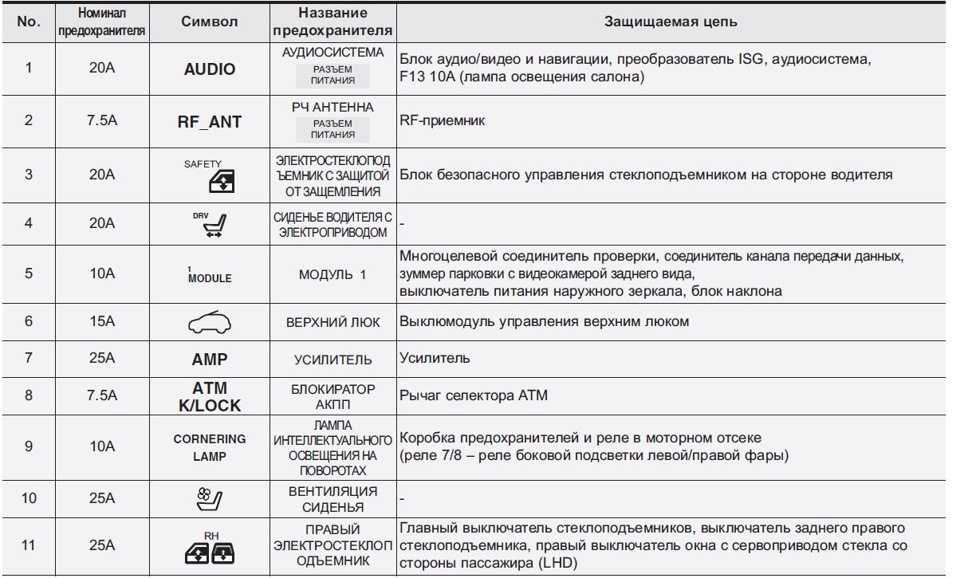

Менять штатные предохранители необходимо на изделия точно такого же номинала. Вся необходимая информация представлена в руководстве по ремонту и эксплуатации вашего авто. Если предохранитель перегорел 2-3 раза подряд, ищите неисправность в цепи. Ни в коем случае не устанавливайте плавкую вставку большего номинала. Также не следует менять электропредохранитель на «жука». Починить плавкую вставку в дороге с помощью проволоки можно, но длину и сечение проводника следует подобрать таким образом, чтобы проволока имела такой же номинальный ток, как и штатный предохранитель. Для этого в сети имеются все необходимые формулы и таблицы с готовыми переменными.

При установке дополнительных потребителей сначала рассчитайте, выдержит ли штатная проводка автомобиля возросшую нагрузку, и только потом рассчитывайте ток для установки предохранителя большего номинала. Для мощных потребителей следует прокладывать проводку отдельно, номинальный ток предохранителя должен быть в 1.5 раза больше, чем номинальный ток в цепи. Для расчета нагрузки на автомобильные провода используйте закон Ома, можете воспользоваться специальными таблицами, в которых для основных видов проводников указаны площадь поперечного сечения и допустимый ток.

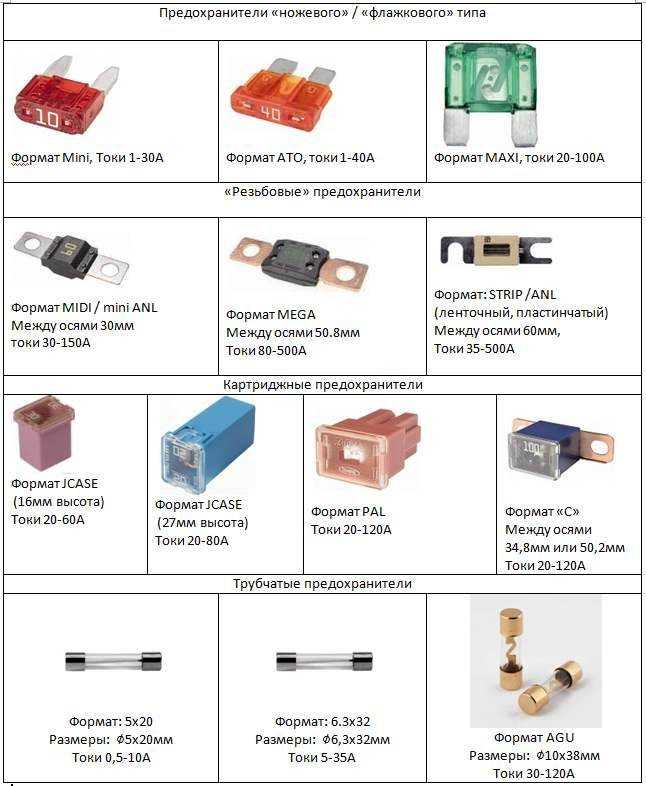

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

Мини — с посадочным размером 16 мм.
Стандарт — 19 мм.
Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

Максимально возможная защита электроблоков и цепи проводки.
Полная безопасность использования.
Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.

Проверка предохранителей

Рабочий предохранитель — это в первую очередь безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если какой-то элемент электроники в автомобиле вышел из строя, необходимо проверить работоспособность детали. Каким образом это сделать? Многие водители просто получают доступ к предохранительному блоку и поочередно вынимают предохранители для визуальной оценки их состоянии. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Безусловно, такой способ работает, но он типичен для дилетантов, да и к тому же, не всегда надежен, ведь перемычка может остаться целой даже в том случае, если предохранитель сгорел. Для проверки состояния деталей лучше включить ту цепь, что перестала функционировать (это может быть любая электроника, будь то фары, печка или стереосистема), а затем с помощью мультиметра проверить уровень напряжения в предохранителе, отвечающем за эту цепь. Такая проверка займет гораздо меньше времени и даст точный результат.

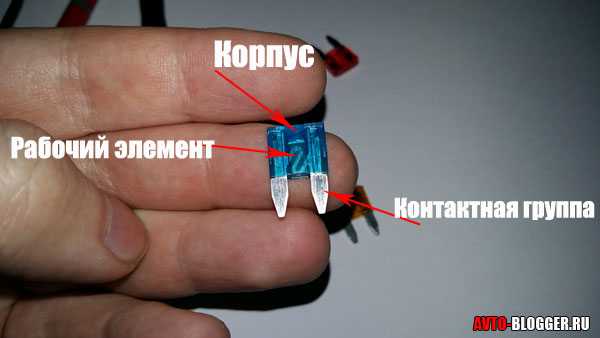

Строение предохранителя

Это очень простой элемент, что хочется подчеркнуть реально компактный, что упрощает их применение в машине. Он состоит:

Из корпуса – обычно он состоит из пластика, редко металл, или керамика
Контактной группы – это две ножки (или просто контакта), которые подключаются в сеть автомобиля
Рабочий элемент – обычно это нить, или часть металлической пластины, которая при определенной силе тока разрушается, обычно перегорает или «испаряется».

Раньше в авто, вспомнить хотя бы наши «первые» ВАЗ, применялись цилиндрические предохранители с металлической полоской, обычно состоящей из алюминия и керамическим корпусом.

На данный момент применяется плоское строение, две плоских ножки, пластиковый корпус, и тонкая рабочая часть (обычно делается из тугоплавкого провода).

Классификация предохранителей для автомобилей

На отечественных и импортных авто устанавливают защитные перемычки:

цилиндрические;
ножевые;
термические;
ленточные.

В современных моделях автомобилей «Торпеды», или цилиндрические приспособления, имеют разные габариты. Их выбирают в зависимости от вида машины.

Классификация прерывателей электрического тока помогает водителю вовремя провести ремонт транспортного средства. Плавкие вставки распределяют по группам, учитывая дизайн элемента, механизм действия и номинал.

Картриджные компоненты защиты подразделяют на следующие группы: FLF, FLN, FLS, FMX.

Коммутационные устройства типа ANI вмонтированы в силовой предохранитель на аккумуляторе в бортовой сети авто.

Разновидности по исполнению.

Цилиндрический тип и его модификации

Плавкие элементы подразделяют на пластмассовые, карболитовые, стеклянные, керамические. Защитные устройства fuse 15 а стеклянные, их диаметр не превышает 30 мм. Нередко в наборе имеются коммутационные устройства на 5,8,10,16,25, 30 А.

Выделяют следующие типы прерывателей тока, имеющие цилиндрическую форму:

gl (для предупреждения возгорания кабелей);
aM (для стабилизации тока в сети).

Плавкие элементы имеют следующие размеры:

10х38 мм;
14х51 мм.

Ножевой тип

Автомобильные прерыватели ножевого вида выполнены из пластика. Коммутационное устройство (флажковый элемент) SKYWAY MEDIUM от 5 до 35А имеет цинковые контакты.

Прерыватель электрического тока AIRLINE с номинальным током 15А голубого цвета, контакты выполнены из цинка. Флажковые предохранители Goodyear емкостью 30А разноцветные, а элементы Alca 40А – оранжевой окраски.

Термические типы

Тепловой защитный компонент снабжен биметаллической пластиной. В случае ее перегрева разъединяются контакты в электрической цепи.

Плавкие вставки для авто представлены наборами:

Rexant;
«Стандарт».

Автомобильный прерыватель устанавливают в транзисторном блоке управления обогревателя. Элемент заключен в пластиковый кожух.

Термические вставки также находятся в резисторе вентилятора СОД, компрессоре кондиционера (Лада Калина), муфте компрессора (Mercedes-Benz).

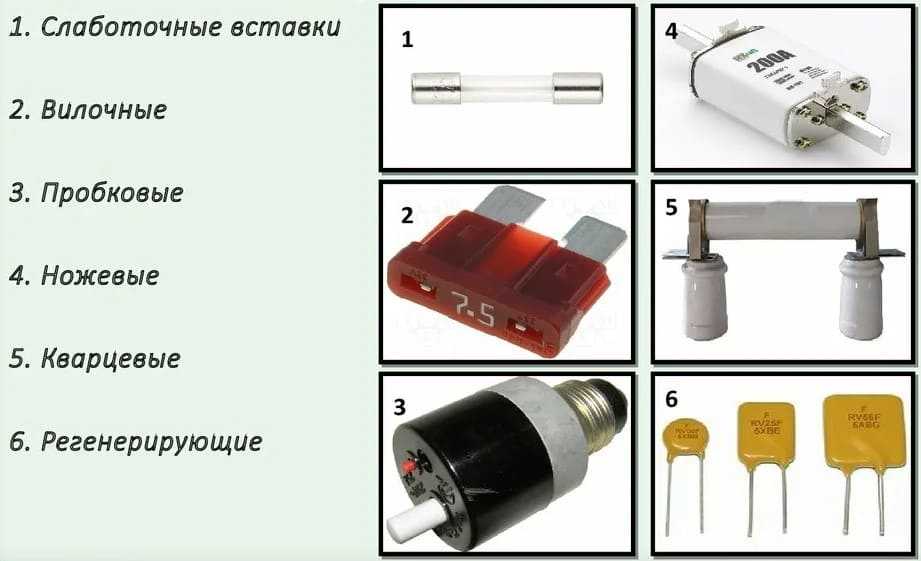

Типы плавких предохранителей

По назначению и конструкции плавкие предохранители бывают следующих типов:

Вилочные (в основном применяются для защиты электропроводки и приборов в автомобилях);
С слаботочными вставками для защиты электроприборов с током потребления до 6 ампер;
Пробковые (устанавливаются в щитках жилых домов, рассчитаны на ток защиты до 63 ампер);
Ножевые (применяются в промышленности для защиты сетей при токе потребления до 1250 ампер);
Газогенерирующие;
Кварцевые.

Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей.

Трубчатые плавкие предохранители

Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки. Внешний вид трубчатых плавких предохранителей Вы видите на фотографии.

К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком.

Автомобильные плавкие предохранители

Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование.
Чаще всего при перегорании . Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.

Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого (вилочного) типа. Под каждым предохранителем приведен ток его защиты в амперах.

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное – соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой.

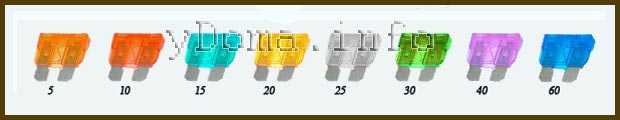

Цветовая маркировка автомобильных предохранителей

Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный
Ток защиты, Ампер	5,0	7,5	10,0	15,0	20,0	25,0	30,0	40,0	60,0	70,0

Способы проверки работоспособности предохранителей в автомобиле

Проверка целостности

Проще всего осуществить визуальную проверку. Однако для этого нужно выполнить несколько простых действий, чтобы сделать эту процедуру безопасной. А именно перед тем, как что-либо вытаскивать из автомобильной сети, поверните ключ зажигания в положение «ВЫКЛ».

Замена предохранителя в автомобиле должна начинаться с того, чтобы запомнить, как эта деталь расположена в гнезде (дабы потом в том же положении установить обратно ее или же замену). Также следует помнить, что данный защитный элемент не перегорает просто так. Если металл внутри расплавился, значит, на то была причина в виде резко подскочившей силы тока. Поэтому если не будет устранен корень проблемы, то предохранитель обязательно выйдет из строя еще раз.

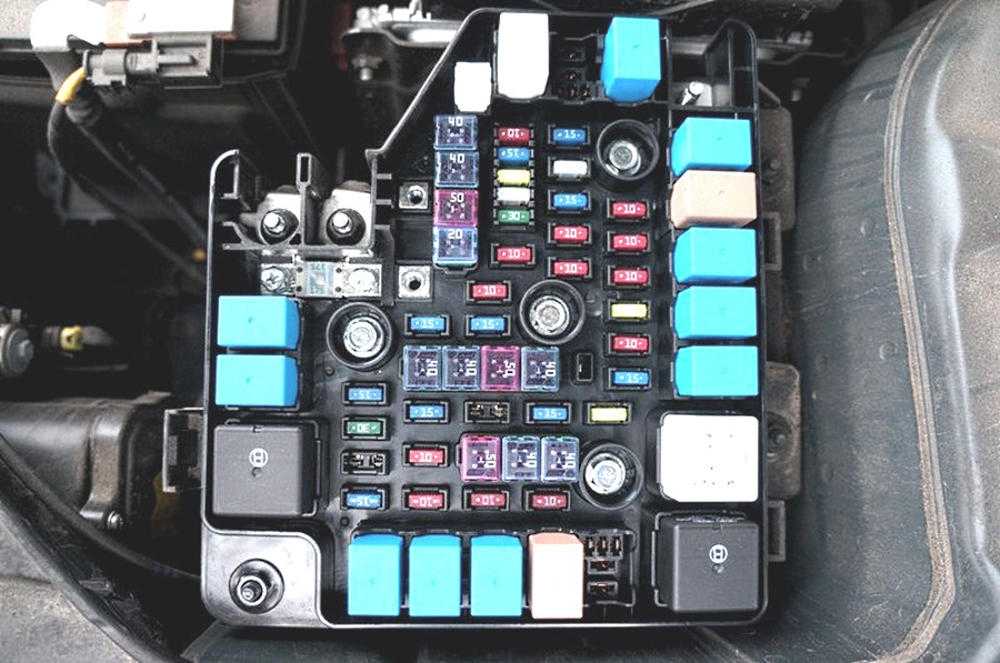

Как проверить главный предохранитель?

Главный защитный элемент, как правило, располагается на плюсовой клемме аккумулятора (ну или в блоке предохранителей автомобиля на первом месте по цепи). Основной предохранитель обычно бывает ленточным, и перегорает он из-за недопустимого случайного прикосновения к клемме аккумуляторной батареи во время ее зарядки. Явным симптомом такой неисправности является полное отсутствие электропитания в автомобиле.

Главный защитный элемент довольно большой по размерам, поэтому то, что он перегорел, всегда хорошо заметно. Более того, схема расположения предохранителей автомобиля такова, что если перегорел самый стойкий, то, скорей всего, сгорели и те, что рассчитаны на меньшую силу тока – стоит проверить и их.

Как проверить предохранитель с помощью мультиметра?

С помощью мультиметра состояние предохранителя можно диагностировать двумя путями.

Во-первых, измерьте напряжение на контактах предохранителя. Обычно верхняя часть обоих выводов выступает сквозь корпус защитного элемента. Устанавливаем на мультиметре режим измерения постоянного напряжения (= U). Далее черный щуп подсоединяем к минусовой клемме (или к корпусу автомобиля) и включаем зажигание. Рекомендуется также предварительно поставить машину на ручник.

При повороте ключа зажигания напряжение подается на все отрезки электроцепи. Красным щупом проверяйте наличие напряжения на каждом контакте каждого предохранителя. Оно должно быть везде, ведь защитный элемент – это обычный проводник.

Если мультиметр показывает 12 вольт с обеих сторон предохранителя, значит, он в порядке. Но если на одной клемме напряжение 12 вольт, а на другой отсутствует, то элемент нужно менять – он перегорел. Данный способ определения таких поломок особенно удобен, если нужно проверить сразу целое множество предохранителей.

Во-вторых, если защитный элемент уже извлечен, то его исправность можно проверить, измерив сопротивление. Обычно у предохранителей очень низкое сопротивление, близкое к нулю. А вот сгоревший элемент будет представлять для электрического тока непреодолимую преграду – его сопротивление стремится в бесконечность.

Для измерения сопротивления любого электрического прибора его необходимо отключить от цепи. Далее мультиметр надо переключить в положение «Ом» и подсоединить щупы на контакты предохранителя. При сгоревшем элементе мультиметр покажет «OL» (сопротивление выше, чем хватает шкалы). В случае если все в порядке, будет значение, близкое к 0 Ом.

Как определить сгоревший предохранитель в машине — визуальный анализ

Опытные автолюбители часто считают этот способ самым эффективным, так как сразу видно деформацию легкоплавкого материала. Для этого необходимо демонтировать деталь и внимательно ее исследовать при хорошем свете. Изношенную запчасть определить просто по следующим признакам:

оборванная проволока;
обгорелые следы.

Этот метод эффективен, если речь идет о прозрачном пластике или стекле. К недостаткам такого исследования можно отнести человеческий фактор, например, новичок может легко допустить ошибку в оценке состояния детали. Более точной альтернативой выступает вариант с использованием измерительного прибора.

Как “прозвонить” предохранитель мультиметром в машине? Эта несложная процедура дает возможность любому человеку с высокой точностью определить источник проблемы. Можно воспользоваться стандартным тестером, однако мультиметр универсален. Разберемся, как его использовать.
