Взаимозаменяемость роторов генератора ваз

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

Кронштейны;
Якорь;
Провод возбуждения;
Приводной шкив;
Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент

Функции

Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2

Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой

Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты

В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам

Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель

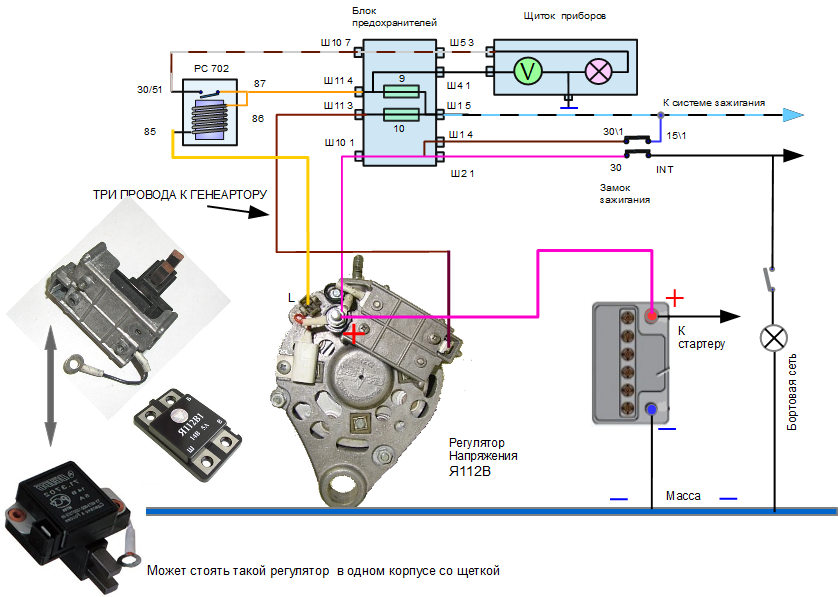

Узел щеткодержателя и провода напряжения

Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла

Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций

Ременной привод передачи

Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора

На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Возможные причины неисправностей

Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:

частичное или полное сгорание обмотки ВАЗ 2107;
случаи межвиткового короткого замыкания;
физический износ деталей;
внешнее физическое воздействие;
механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе. При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.

Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.

Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.

Проверка работоспособности генератора

Для проведения работ данного типа необходимо:

тщательно очистить генератор от грязи;
при помощи омметра подсоединить положительный провод к выводу, а отрицательный к корпусу генератора (если показывается значение, близкое к нулю, это означает пробой одного из диодов или замыкание обмотки статора);

проверяем положительные диоды (вышеописанным методом, только отрицательный провод подсоединяем к одному из болтов, крепящий выпрямительный блок);
проверяем надежность прилегания щеток с контактными кольцами и отсутствие замыкания в обмотке возбуждения (подсоединяем провод омметра к выводу, находящемуся на поверхности генератора);
снимаем щеткодержатель и производим несколько нажатий на щетки (если они перемещаются легко, значит все нормально, а если нет, то его следует заменить);
проверяем отсутствие замыкания обмотки ротора на генераторе (соединяем провод омметра с корпусом генератора, другой же с кольцом ротора и смотрим: если показывается значение близкое к нулю, значит наблюдается замыкание);

проверка отсутствия замыкания

Хотелось бы еще указать на некоторые мелочи при проверке этой составляющей Ваз 2110. Ремонт генератора полностью проводить не обязательно, если обнаруживаются неисправности ротора, конденсатора, щеткодержателя или статора. Их замена приведет к нормальной работе. В случае, если обнаружена будет неисправность одного из диодов, заменяется весь выпрямительный блок в сборе.

Подшипники – проверка

Нередко причина неисправности генератора кроется в подшипниках. Начинать их проверку следует с внешнего осмотра. Ищем трещины в обоймах, наличие коррозии и другие подобного рода составляющие. Вообще подшипники не должны иметь сильный люфт и шуметь. В идеале они должны легко вращаться. При обнаружении сильных износов или повреждений, подшипники нужно заменить. Итак, если наблюдается ситуация, когда:

генератор воет – значит, следует его снять, разобрать, устранить неисправности в статоре и выпрямительном блоке;
если генератор не воет – значит нужно подтянуть гайку крепления вентиляторного шкифа;
если после подтягивания гайки крепления генератор стал выть – значит, нужно протереть щетки и контактные кольца, смоченной в бензине тряпкой;
если и после этого генератор воет – заменить подшипники.

Проверка заднего подшипника

Для правильной проверки нужно повращать кольцо подшипника из стороны в сторону. Делать это нужно энергично, дабы суметь распознать значительный люфт. Кольцо обязано свободно вращаться и не заедать. Также не должны быть слышны посторонние шумы.

задний подшипник генератора ваз 2110

Проверка переднего подшипника

Генератор ваз 2110, ремонт которого зависит от работы всех составляющих, может «барахлить» и из-за переднего подшипника. Следует его также повращать из стороны в сторону, удерживая при этом шкиф рукой. При обнаружении заедания или шума, подшипник желательно заменить.Менять передний подшипник, как рекомендует завод-изготовитель, можно с крышкой в сборе, но это обойдется в кругленькую сумму. Желательно и целесообразнее самостоятельно выпрессовать и заменить подшипник, который без крышки стоит значительно дешевле.Нередко приходится заменить и сам генератор. Ремонт ваз 2110, проводимый своими руками, подразумевает тщательную проверку. Нормальную работоспособность генератора можно выявить, применяя следующие действия:

открутить гайку при помощи торцевого ключа 19, фиксирующую шкиф и крыльчатку генератора (использовать отвертку для удержания ротора);

Какой генератор следует выбрать?

Перед тем, как перейти к рассказу о том, какой генератор ваз 2114 лучше, стоит сказать — почему не стоит приобретать родной для 14-й модели аккумулятор? Дело в том, что он рассчитан на довольно низкую силу тока — всего 80 А.

Учитывая то, что во время работы автомашины, генератору приходится не только заряжать аккумуляторную батарею, но и питать электронные устройства, этого тока просто не хватит на полноценную зарядку АКБ (сюда же следует добавить пусть и небольшие, но потери тока в цепи). Именно поэтому желательно установить более мощный генератор.

И так, какие же устройства можно установить на ваз 2114?

Описание устройства

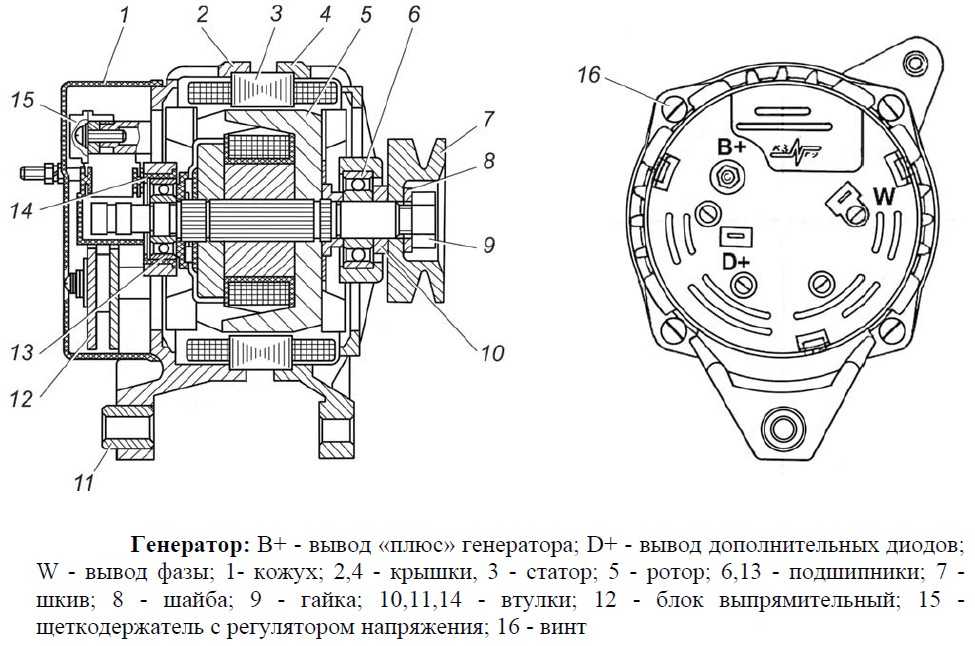

Для начала рассмотрим устройство генератора. Вне зависимости от того, о каком узле идет речь — старого или нового образца, схема генератора ВАЗ 2110 включает в себя множество различных элементов. Более подробное описание приведено на рисунке ниже. Для ВАЗ 2110 изначально с завода ставится устройство Катэк.

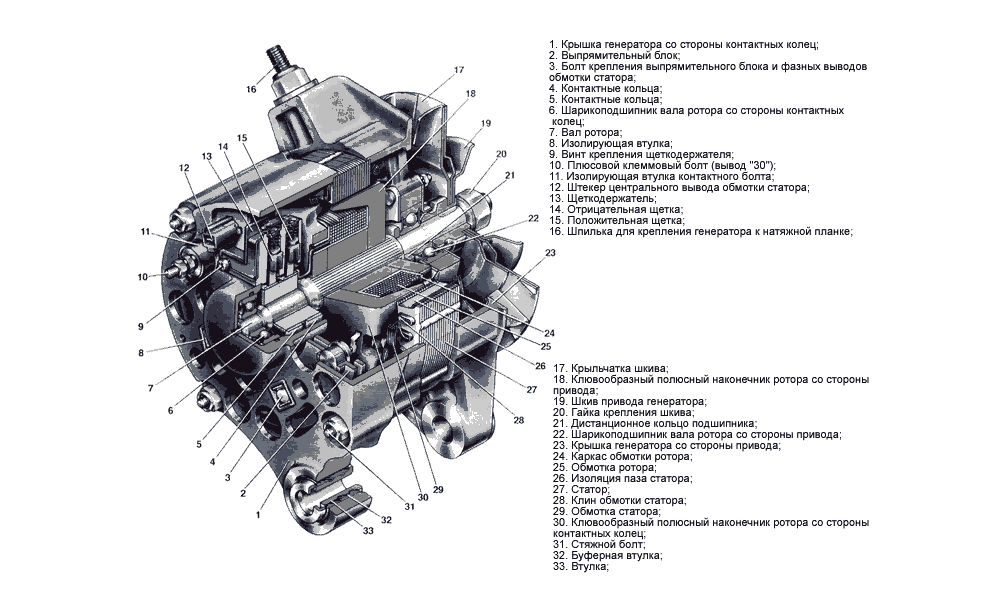

Устройство и обозначение элементов

Принцип работы

Что касается принципа работы Катэк или любого другого устройства следующий:

При повороте ключа в замке зажигания напряжение начинает поступать на провод возбуждения.
Якорь вступает в работу и когда он достигает высокой частоты вращения, обеспечивающаяся ременной передачей и шкивом, образуется режим самовозбуждения.
Далее, переменное напряжение преобразуется в постоянное посредством выпрямительного блока.
3-уровневый регулятор напряжения ВАЗ 2110 вступает в работу после того, как меняется частота вращения коленчатого вала. Регулятор на три уровня настраивает время, ан которое активируется провод возбуждения.

Выполняемые функции

Генератор на ВАЗ 2110 с 3-уровневым регулятором предназначен в первую очередь для обеспечения работоспособности всего электрооборудования авто. Если вы думаете, что эту функцию выполняет аккумулятор, то вы ошибаетесь. АКБ предназначен для поддержания работы оборудования при отключенном моторе, в то время как генератор ВАЗ 2110 работает при запущенном двигателе. Так что именно этот узел обеспечивает работоспособность всех устройств, кондиционера, печки и прочих гаджетов, которые вы подключили к бортовой сети авто.

Еще одна функция узла с 3-уровневым или другим регулятором — это зарядка АКБ, что также осуществляется при запущенном моторе. Если бы не достаточно высокая мощность генератора, то батарея не могла бы выполнять задачи, возложенные на нее, в результате чего ее нужно было бы постоянно заряжать. Но следует отметить, что большая мощность может быть обеспечена установкой узла на 120 Ампер.

Следует отметить, что помимо более мощного генераторного узла, на ВАЗ 2110 инжектор есть смысл поставить трехуровневый регулятор напряжения. Особенно, если аккумулятор разряжается достаточно быстро при включении дополнительных потребителей. Трехуровневый регулятор напряжения позволит решить такую проблему (автор видео — канал Denis Legostaev).

Технические параметры

Теперь рассмотрим основные технические характеристики. Как сказано выше, при производстве «десятки» комплектуются устройствами Катэк, которые могут быть двух видов. Но вне зависимости от вида, такие механизмы обладают мощностью 80 Ампер, а уровень выдаваемого ими напряжения составляет около 14 вольт. Также в продаже можно найти более мощные варианты Катэк — на 120 ампер — которые предназначены для эксплуатации в авто с более высокими нагрузками.

Компоненты устройства

Основные составляющие узла:

Якорь, представляющий собой вращающуюся часть устройства и предназначенный для создания магнитного поля.
Статор, включающий в себя 3 обмотки.
Корпус, состоящий из двух частей, выполненных из алюминиевого сплава.
Крепление устройства для фиксации его в моторном отсеке.
Щеточный узел. Учтите, что щетки — это, по сути, расходный материал, поскольку со временем они изнашиваются.
Регулятор напряжения генератора ВАЗ 2110 на 3 или меньше уровней. Предназначение этого элемента заключается в изменении напряжения, которое идет на батарею. Если температура будет более высокой, на аккумулятор поступает меньшее напряжение.
Выпрямительный блок с диодами, предназначение которого заключается в преобразовании переменного тока, вырабатывающегося якорем, в постоянный. Постоянное напряжение, в свою очередь, используется всем электрооборудованием авто.
Ременная передача, позволяющая увеличить скорость коленвала.

Полезное видео

С видео по замене генератора вы сможете ознакомиться ниже:
