Как пользоваться сканером для диагностики автомобилей елм 327 на андроид видео

Зачем нужна диагностика

Диагностика через смартфон или компьютер экономит время, усилия и деньги владельца. Считав и расшифровав коды ошибок из блоков автомобиля, вы поймете, что сломалось и какого специалиста искать. Это эффективнее, чем консилиум соседей по гаражному кооперативу и разборка половины машины в поисках проблемы.

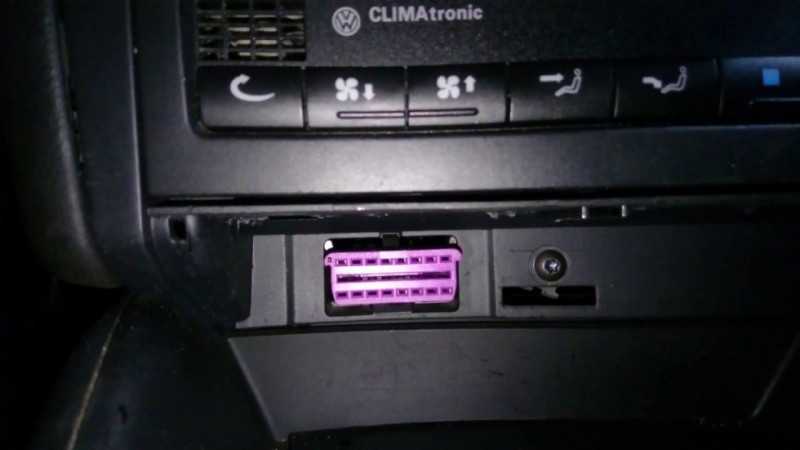

Диагностический разъем в VW Golf 4

Даже в 20-летних автомобилях есть диагностические разъемы. Обычно используется OBD-II — специальный порт в форме трапеции с 16 контактами. В старых машинах для соединения используется кабель, в новых — либо кабель, либо беспроводной модуль с Bluetooth или Wi-Fi. Подключившись к диагностическому разъему, вы сможете:

определить список доступных для проверки систем машины (двигатель, тормозная система, блок комфорта и пр.)
считать коды ошибок и расшифровать их (определить неисправность конкретного узла или детали)
стереть ошибки (после устранения поломки или в целях диагностики)
проверить параметры авто в режиме реального времени (мгновенный расход, температура ОЖ и пр.)
изменить конфигурацию систем авто (настроить автоматическое закрывание дверей при движении, привязать новый ключ и пр.)

Специальных знаний или опыта работы для базовой проверки машины не требуется. Нужно знать, где находится диагностический разъем, а также иметь необходимые инструменты.

ELM 327. В чём отличия версии 1.5 и 2.1?

При покупке китайских адаптеров лучше отдать предпочтение версии 1.5. Есть версия, что эта версия адаптера может подключиться почти к 90% автомобилей, в то время как версия 2.1 подключится только к 20%. А всё дело в том, что версия 2.1 — это китайская версия адаптера, которая не имеет никакого отношения к оригинальной микросхеме, используемой в хороших адаптерах. Поэтому версия 1.5 считается более стабильной и работающей.

Даже есть вероятность при покупке версии 1.5 купить «китайскую 2.1», потому что от этой микросхемы каитйским производителям нужно избавляться и избавляться приходится путём обмана. Чтобы уменьшить шанс покупки адаптера с неправильной покупкой на AliExpress стоит искать адаптер по запросы: «ELM327 PIC18F25K80».

Правильная 1.5

Правильная 2.1

Неправильная 1.5

Неравильная 2.1

Но есть и положительные отличия версии 2.1. Она легче работаем со свежими автомобилями (младше 2006 года), и может работать с популярными программами, которые доступны в Google Play и на Windows. В то время, как версия 1.5 стоит покупать для автомобилей старше 2006 года.

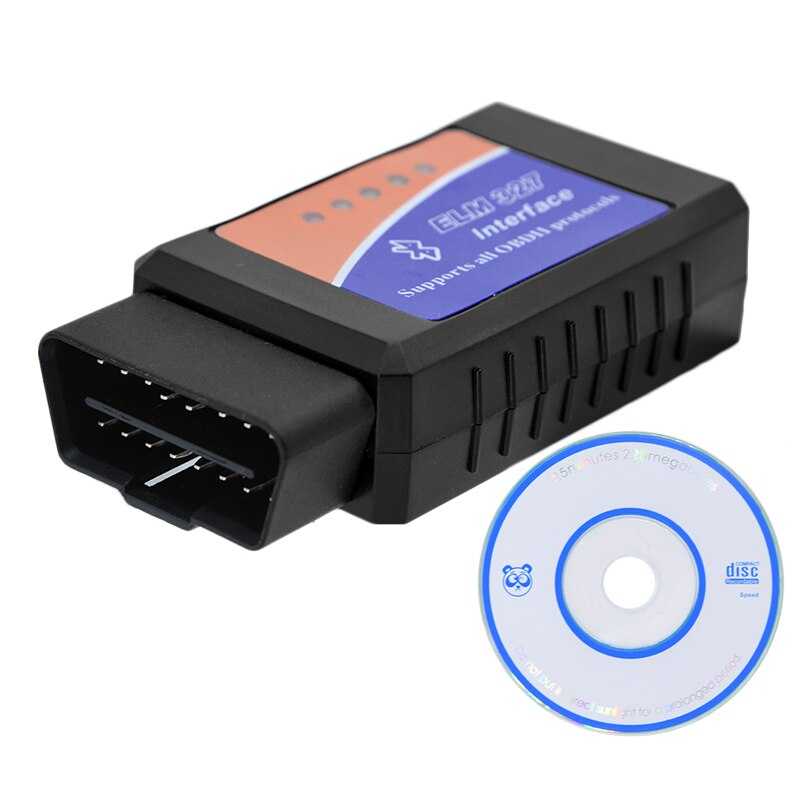

Что такое автосканер ELM 327?

ELM327 — это пользовательский интерфейс, позволяющий автовладельцу подключаться к ЭБУ двигателя и автомобильным датчикам не имея профессионального оборудования для диагностики. По сути, он представляет собой наиболее простой мультибрендовый диагностический сканер, подключаемый в специальный разъём.

В роли сопутствующего программно-аппаратного обеспечения выступают ваш ноутбук, планшетный компьютер или смартфон с нужными программами, о которых будет рассказано далее.

Неисправности в ходе эксплуатации авто, к сожалению неизбежны. Зачастую бывает так, что сама машина работает и ездит как обычно, но электроника уже подает тревожные сигналы. Они записываются в память ЭБУ в виде кодов и расшифровка этих кодов, это первый шаг к устранению неполадок. Для этого и нужен сканер современному автолюбителю.

К сожалению, самостоятельно устройство не может истолковать найденные ошибки, поэтому необходимо программное обеспечение, которое поможет их расшифровать. Все коды и их значения легко найти в интернете. Стоит только учесть, что модели блоков управления бывают разные, и потому могут отличаться и коды. Но и это, решается установкой дополнительного ПО на ваш смартфон.

Преимущества использования прибора:

дешевизна;
предельная простота;
много совместимых программ;
разные способы подключения;
возможность убирать ошибки ECU;
получение данных от датчиков, относящихся к двигателю;
получение данных о состоянии машины в реальном времени (виртуальная панель приборов).

Таким образом, это простое устройство подойдёт каждому, кто хочет просто проверить состояние автомобиля, не вникая при этом в премудрости диагностики. Настоящая диагностика сложнее, чем простое считывание ошибок, но зная о них уже можно о чём-то судить.

Плюсы электронной диагностики

Компьютерный анализ состояния автомобиля необходим для большей части машин по объективным причинам. Помимо всего, электронная диагностика отличается рядом значительных преимуществ по сравнению с тестированием обыкновенным.

Оперативно и точно

Полное электронное сканирование всех устройств в машине займет около получаса. Тестирование одного из узлов/агрегатов комп производит в течение нескольких минут, выдавая полный анализ сбоев и неисправностей. В итоге, автовладелец видит подробную картину об имеющихся проблемах. Информация подлежит расшифровке — это выполняется опытным мастером. В соответствии с полученными данными составляется план ремонта.

В процессе электронного тестирования можно изменить настройки бортовой электроники. При помощи диагностического оборудования настраивается холостой ход, регулируются показатели в топливной системе, автомобиль оптимизируется под конкретную комплектацию, заменяется ПО и прочее.

Профилактика вероятных сбоев

Тестирование позволяет выявить не только существующие поломки, но и узнать о неисправностях, которые могут появиться в ближайшем будущем. Так, внимательно оценив, что показывает диагностическое оборудование, автовладелец сможет избежать больших затрат на капремонте, заблаговременно починив определенную систему. Но главное — это позволяет свести к минимуму риски непредвиденных аварийных моментов в дороге.

Проведение диагностики

Подбор электронного тестирования

Кроме общего компьютерного анализа можно выбрать диагностику отдельных элементов:

силовой агрегат;
трансмиссия;
подвеска;
бортовая электроника;
вспомогательные ходовые элементы и пр.

Топ-5 автомобильных сканеров для самостоятельной диагностики

Как выбрать автосканер для диагностики автомобилей? Для этого учитывайте ваши потребности и опыт использования подобных устройств. Если вы знаете, как программировать электронный блок управления мотором, подойдет дилерский сканер. С его помощью вы считаете код, а также выполните перепрошивку системы, сотрете ошибки, автономно запустите и перенастроите агрегаты авто. Когда вы никогда не выполняли такую работу, остановите свой выбор на недорогих моделях автосканеров, с их помощью вы быстро и просто продиагностируете машину, расшифруете код ошибки.

Orion ELM 327

Рейтинг автосканеров для диагностики автомобилей открывает недорогой Wi-Fi-адаптер, который удастся подсоединить к любому гаджету. Благодаря современному программному обеспечению получится определить и стереть все ошибки ЭБУ. Подключить устройство можно как беспроводным способом, так и через USB-кабель, который входит в комплект.

Многие автомобилисты применяют этот сканер для ремонтных работ, диагностики, сбрасывая коды ошибок за пару секунд. У данного прибора оптимальное соотношение «цена – качество». Конечно, он не определит все ошибки ЭБУ, однако наиболее распространенные неисправности ДВС и коробки-автомата способен считать.

Launch CReader V

Полноценный модельный сканер, главное достоинство которого – достаточно большой ЖК-дисплей. Чтобы считать код, не нужно подсоединять устройство к планшету или ноутбуку. Просто подключите сканер по диагностическому разъему OBDII, у прибора есть встроенный протокол для сканирования данных по CAN.

С помощью такого автосканера получится проверить работу электронного блока управления за несколько минут. Однако выполнить перепрошивку не удастся, так же как и сделать автономный запуск систем и агрегатов. Вывести данные на дисплей прибора можно как в цифровом, так и в графическом виде.

Delphi DS150E

Если вы ищете, какие автосканеры для диагностики автомобилей лучше, обратите внимание на универсальную и недорогую модель Delphi DS150E. С помощью этого прибора получится определить ошибки на любом авто, выпушенном после 2000 года

Программное обеспечение создано для работы в режиме Generic OBD и eOBD. Автосканер достаточно большой, передает информацию со средней скоростью, его сильная сторона – высокая точность считывания – 99,99 %.

Подключить устройство можно через USB-порт, также имеется встроенная память. На карту microSD сохраняются параметры функционирования авто при движении, чтобы можно было сверить данные. Многие владельцы современных машин отмечают, что этот сканер – лучший недорогой вариант, с его помощью получится диагностировать работу авто в режиме реального времени.

Roadgid S6 Pro

Это устройство, произведенное в Корее, считается надежным и универсальным, его выбирают многие автомобилисты. С помощью данного прибора можно считать данные с электронного блока управления на машинах, выпушенных после 1996 года.

В продаже можно найти два класса сканеров, они отличаются по типу передачи информации (Wi-Fi и Bluetooth). Несмотря на то что функции у приборов не отличаются, стоимость Wi-Fi-сканера намного больше. Объясняется это тем, что такое устройство способно передать информацию на любой гаджет, даже в систему навигации вашего авто.

В базе устройства более 5000 ошибок, которые сканер в состоянии распознать. С его помощью вы сможете продиагностировать все узлы и агрегаты. К примеру, у оригинальных сканеров база ошибок более 20 000.

ScanToolPro

Если вам нужно надежное устройство, выбор автосканера для диагностики автомобилей лучше остановить на данной модели, которая заняла лидирующую позицию среди подобных приборов в 2020 году. С помощью адаптера получится продиагностировать ЭБУ бензиновых машин, выпущенных после 1993 года, а также дизельных авто, произведенных с 1996 года

Поскольку подключить адаптер можно как через Bluetooth, так и через Wi-Fi, удастся установить соединение с любым гаджетом, не важно, какая у него операционная система.

Прибор был создан на обновленной версии перепрошивки v1.5+ чипа STM32. Он может не только диагностировать автомобиль, но и считывать в реальном времени пробег ТС, проверять соответствие во VIN-номеру. Используя этот сканер, вы сможете быстро найти ремкомплект в каталоге, подходящий для вашей машины.

Выбирать то или иное устройство нужно с учетом ваших потребностей, поскольку в продаже сегодня можно найти огромное количество моделей автосканеров для диагностики автомобилей, которые отличаются по своим функциям.

Описание стандарта OBD2 на уровне диагностического разъёма

Попытки автоматизировать средства диагностики предпринимались с момента появления бортовых компьютеров в середине 70-х годов. Собственно говоря, компьютерами эти устройства назвать было сложно, этот термин появился гораздо позже. Электронные блоки управления работой силовых агрегатов уже тогда имели примитивные средства самодиагностики, но использовать их могли исключительно специалисты посредством замыкания определённых контактов разъёма ЭБУ. О необходимости унификации обмена данными между автомобильной периферией и блоком управления заговорили в начале 80-х, и именно тогда была предпринята первая попытка реализации этой идеи. Специалисты General Motors разработали протокол обмена данными с использованием интерфейса ALDL собственной разработки, который первоначально использовался только на автомобилях данного бренда

После усовершенствований протокола в 1986 году, направленных на увеличение скорости и объёмов обмена данными, на него обратили внимание другие автопроизводители, а в 1991 году в Калифорнии, где из-за загрязнённости воздуха экологи начали бить тревогу, был введён регламент, согласно которому все продаваемые в этом штате автомобили должны были использовать протокол OBD1

Хотя первоначальная направленность стандарта была экологической (слежение за выхлопом), он был встречен специалистами сервисных центров с энтузиазмом. Но только через пять лет появилось вторая версия протокола, в которой уже регламентировались и стандартизировались и протоколы ошибок, и используемые разъёмы, и месторасположения разъёма. Действие стандарта было распространено на все продаваемые в США автомобили, поэтому европейские и азиатские автопроизводители, желающие продавать в Северной Америке свою продукцию, также были вынуждены принять протокол OBD2. В 2004 году, когда стандарт распространился и на дизельные авто, протокол дополнили спецификациями Controller Area Network, направленными на стандартизацию шины обмена информацией.

Какие бывают сканеры OBD для авто

Независимые сканеры со своим блоком и экраном уходят в прошлое. Работать с ними не так удобно, да и переплачивать за не самый качественный монитор, года у каждого есть смартфон, планшет и компьютер, не стоит.

Сканер может быть выполнен в качестве кабеля с USB-A портом на втором конце. Считывание ошибок и работа со сканером ведутся через компьютер.

Некоторые сканеры оснащаются Wi-Fi модулем, создавая свою сеть для подключения компьютера или смартфона. Продвинутые модели работают и по Bluetooth.

Большинство представленных на рынке сканеров ошибок работают на модуле ELM 327 разных ревизий.

Подключаются сканеры к универсальному OBD2 разъему (On-board diagnostics), который начали устанавливать на автомобили с 1996 года.

OBD2 разъем может присутствовать на авто начиная с 1996-2002 года выпуска. Практически все легковые автомобили, выпущенные после 2002 года, имеют этот сервисный разъем.

Обзор, характеристики

Итак, как было сказано ранее, автомобильный диагностический сканер ELM327 предназначен для диагностики автомобилей. На данный момент выпускается в двух версиях:

4 – самая распространённая;
5 – модернизированная вариация 1.4.

Различий между ними как таковых нет, но стоит отметить, что модель с версией 1.5 выпускается с возможностью подключения к сканеру через Bluetooth и Wi-Fi-соединение. Мы же будем рассматривать подключение ELM 327 через Wi-Fi.

Хотелось бы дать небольшой совет в случае покупки

Не стоит обращать внимание на цвет и форму корпуса. За исключением того случая, когда корпус имеет явные повреждения, трещины и прочее

Нежелательно покупать и использовать сканеры с кнопкой включения и выключения – это самая частая причина поломки. Помимо всего этого, спрашивайте о типе чипа. Оригинальный чип – PIC.

Чтобы сканер мог работать с вашим автомобилем и помог вычислить ошибки, необходимо проверить наличие у машины разъёма OBD-2. Список автомобилей с поддержкой стандарта OBD-II, будет прилагаться в отдельном файле с таблицей. В качестве дополнения в документе указаны расшифровки возможных проблем у авто.

Основные параметры при выборе

Автосканеры это устройства, которые выполняют ряд функций для диагностики автомобилей:

Сканируют все важные узлы автомобилей на наличие ошибок и сохраняют эти данные в памяти. Контроль сведений ведется в настоящем и прошедшем периоде.
Проводят расшифровку ошибок.
С помощью сканера можно мониторить исправность работы всех деталей, начиная самых важных по типу двигателя и заканчивая щетками стеклоочистителями.
Автосканеры выполняют согласование между главными механизмами и электронным блоком питания.
Изменение настроек блока управления.

Прежде чем приступить к выбору подходящих сканеров нужно разобраться с основными характеристиками.

Автосканеры делят на две большие группы: автономные и сканеры-адаптеры.

Автономные автосканеры — это профессиональные приборы, которые имеют расширенный функционал. Они непосредственно подключаются к блоку управления автомобилей и проводят все необходимые диагностические процедуры. Выявляют ошибки и расшифровывают их, а также проводят глубокое сканирование авто. Их чаще всего используют в автомастерских. Они не требуют дополнительного оборудования для работы. Стоимость их достаточно высокая, в сравнении с адаптерами.

Сканеры-адаптеры для работы нужно подключать к сторонним гаджетам: смартфону, ноутбуку, планшету и т.д. Далее через специальное приложение вы проводите осмотр и диагностику. Количество функций, которыми могут обладать такие адаптеры зависит от программного обеспечения подключаемых устройств. Стоимость сканеров-адаптеров ниже, поэтому автолюбители чаще всего делают выбор в сторону адаптеров.

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

Какой ELM327 OBD2 адаптер стоит купить?

Думаете увидеть тут ссылки на магазины или предложение купить адаптер у меня? А вот и нет Я не занимаюсь продажей адаптеров, а все мои советы основаны на моем личном опыте и отзывах пользователей Car Scanner.

Для любых операционных систем и любых устройств я раньше рекомендовал адаптер Viecar Bluetooth 4 . Выглядит он так: белый, ровный (не Т-образный) корпус, идет в фирменной пластиковой коробке, стоит примерно 15-25 долларов США (на момент написания этой статьи — 800-2000 рублей), в зависимости от жадности продавца.

Проблема в том, что некоторое время назад начинка этого адаптера изменилась в сторону упрощения и удешевления. Кроме того, есть отзывы о том, что этим адаптером можно погнуть контакты в диагностическом разъеме (если приложить чуть больше усилий, чем нужно).

Поэтому сейчас советую посмотреть альтернативные варианты:

, заказанные после 06.05.2022 г.Производитель внес изменения прошивку в адаптера, устранив ряд проблем и именно с этой даты должны отгружаться уже исправленные и улучшенные версии адаптеров. На случай, если на складах остались старые партии, при заказе просите прислать именно из последней партии (после 06.05.2022 г.) По этой ссылке вы можете заказать последнюю версию.
Адаптеры под маркой Emitron с Bluetooth 2.0. В простом белом корпусе, можно купить на Озон, Wilberries и в других крупных федеральных магазинах. Цена около 1300 рублей. Подходят только для Android. Не подходят для iOS!
Адаптеры Vgate iCar2 c Bluetooth. Черный корпус с прорезиненной окантовкой и кнопкой. Можно купить на Aliexpress, eBay, а также на Озон, Wilberries и в других крупных федеральных магазинах (можно встретить под брендом импортера как Emitron Vgate iCar Bluetooth). Цена около 1900 рублей. Подходят только для Android. Не подходят для iOS! Адаптер сам переходит в спящий режим через некоторое время после бездействия, что позволяет экономить заряд АКБ. Чтобы его разбудить, надо нажать кнопку на корпусе. Минусы: эти адаптеры некорректно работают с CAN 29 bit, поэтому плохо подходят для таких автомобилей как VAG на платформе MEB (электромобили), Honda, Land Rover Discovery 3.
Адаптеры Vgate iCar2 c Wi-Fi. Черный корпус с прорезиненной окантовкой и кнопкой. Можно купить на Aliexpress, eBay, а также на Озон, Wilberries и в других крупных федеральных магазинах (можно встретить под брендом импортера как Emitron Vgate iCar Bluetooth). Цена около 2000-3500 рублей. Подходят и для Android и для iOS, но я вообще не советую покупать адаптеры с Wi-Fi.
Адаптеры Vgate iCar Pro c Bluetooth 4.0. Черный полупрозрачный корпус. Можно купить на Aliexpress, eBay, а также на Озон, Wilberries и в других крупных федеральных магазинах (можно встретить под брендом импортера как Emitron Vgate iCar Pro Bluetooth 4.0). Цена около 2000 рублей. Подходят только для iOS и Android. У этих адаптеров есть существенный минус: они сами выключаются при бездействии, но чтобы их включить, надо их достать из разъема и опять вставить обратно, т.к. у них нет кнопки включения. Старые версии прошивок на этих адаптерах могли некорректно работать с CAN шиной на Toyota и BMW. Проблема была устранена в версии 4.1.02 от 2021/01/08. Ссылка для самостоятельного обновления прошивки до последней версии.
OBDLink MX+. Цена около 100 долларов США. Подходит для iOS и Android. Самый дорогой, но и самый продвинутый адаптер.
OBDLink CX. Цена около 100 долларов США. Подходит для iOS и Android. Большой буфер памяти и отличная скорость работы.

Если вы хотите купить какую-либо другую модель, то я могу дать вам совет: старайтесь купить «брендовый» адаптер в нестандартном корпусе.

Как им пользоваться?

В использовании портативного прибора в сочетании с разными девайсами есть один общий момент: установка сопряжения устройства с вашим компьютером или смартфоном. Это зависит от способа соединения. Основные методы подключения:

USB;
Wi-Fi;
Bluetooth.

Подключение версии с Bluetooth

Сканеры для машин часто используются в соединении со смартфонами. Выполнить соединение ELM327 с телефоном через Bluetooth несложно, если следовать этим действиям:

1. Установить подходящую для вашего смартфона программу (см. таблицу ниже);
2. Подключить адаптер в диагностическую колодку;
3. Включить зажигание;
4. В настройках смартфона в разделе Bluetooth выберите новое устройство для сопряжения (оно будет называться OBD-II, avto diag или CHX); это ваш сканер; укажите код сопряжения (1234 или 0000 или 6789);

После сопряжения настройка подключения завершена. В некоторых программах возможно понадобятся дополнительные действия. Например, в Torque потребуется создать профиль вашей машины, с указанием нескольких технических характеристик.

Важно: Адаптер включается и работает от включенного зажигания, двигатель заводить нужно только при необходимости мониторить данные с его датчиков (например, сенсора температуры масла). Подключать и отключать прибор в OBD-разъём следует только при выключенном зажигании!

Подключение через wi-fi

Канал wi-fi позволяет подключаться к устройствам типа iPhone. Как, это сделать:

Подключить сканер к диагностическому разъёму автомобиля;
На смартфоне или планшете зайти в настройки беспроводных сетей Wi-Fi;
Выбрать беспроводную сеть «OBD-II», «OBD WIFI»
Подключиться
Готово

Конструктивные особенности

Прежде, чем перейти к описанию, расскажем о возможностях этого диагностического прибора.

ELM327 может:

Читать информацию и выводить на экран сообщения о сбоях в работе автомобильных узлов.
Расшифровывать и сбрасывать коды ошибок.
Показывать в реальном времени обороты силовой установки, скорость движения автомобиля.
Информировать водителя о температуре технических жидкостей.
Показывать потребление горючего и воздуха.
Контролировать состояние дроссельной заслонки.
Держать под наблюдением уровень давления в системе подачи топлива.
Передавать на экран другую важную информацию.

В некоторых моделях легковых автомобилей автосканер может:

Изменить работу педали акселератора.
Отрегулировать автоматическое открывание/закрывание дверей.
Настроить процесс складывания зеркал.
Изменить значения на панели приборов.

Основу электронного блока управления, контроллера, составляет производительный процессор PIC18F25K80.

Это – продукт разработки компании ELM Electronics из Канады. Однако предприимчивые коммерсанты из Китая поставили это дело на поток, завалив рынок подобными изделиями.

ЭБУ подключается к диагностическому разъёму OBD-II, установленному в автомобиле. Его расположение зависит от марки машины.

Связь адаптера с ПК или смартфоном осуществляется через:

Wi-Fi.
Bluetooth.
кабель USB.

Обозначим её преимущества:

Стабильность в работе.
Оперативность передачи информации – высокая скорость.
Возможность диагностического сканирования на большом расстоянии от автомобиля.
Совместимость с разными операционными системами.

Существенным недостатком автосканера ЕЛМ327 с Wi-Fi является стоимость таких устройств: они дороже, чем адаптеры с Bluetooth.

Что касается интерфейса USB, то такой способ связи отличается надёжностью при передаче данных, однако он доступен только для взаимодействия с персональным компьютером.

Этап 1: Подготовка

Перед непосредственным использованием диагностического девайса следует подготовить и Android, и сам автомобиль. Шаги следующие:

Установите на смартфон (планшет) одну из программ, упомянутых на втором этапе.
Найдите разъём подключения к бортовому компьютеру и присоедините к нему прибор. Конкретное его местоположение зависит от марки, модели и года производства авто – обратитесь к сервисному мануалу или поищите в интернете.
Некоторые модели машин допускают диагностику только с включённым двигателем, поэтому в процессе соединения прибора и Андроид авто может потребоваться завести и поставить на холостой ход.

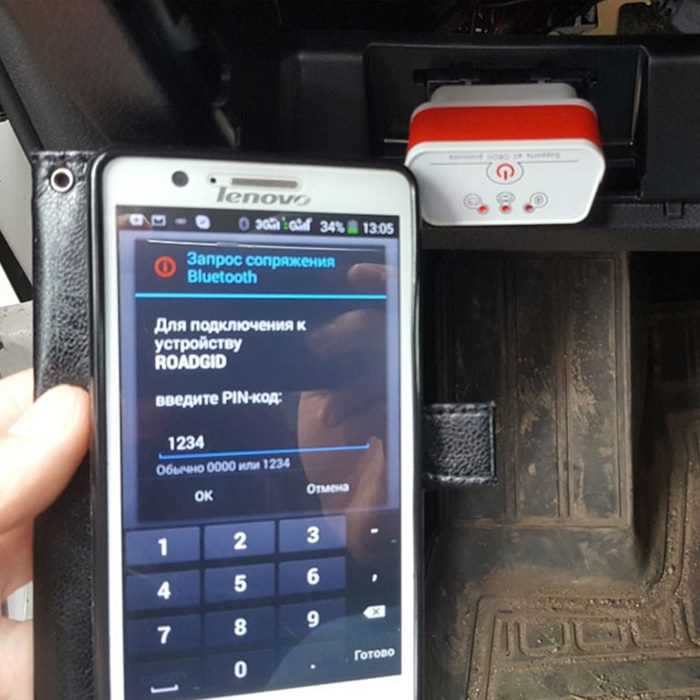

Также необходимо заранее произвести сопряжение ELM327 и смартфона либо планшета. Делается это очень просто:

Первым делом включите Bluetooth на Андроиде: перейдите по пунктам «Настройки» – «Беспроводные сети» – «Bluetooth» или их аналогам в вашей прошивке, либо сделайте долгий тап по соответствующему значку в шторке.

Переведите переключатель в активное положение, и обязательно убедитесь, что пункт «Видно всем» (может называться также «Видимость») тоже включён.
Произведите сканирование устройств – диагностические приборы скорее всего будут обозначены как «OBD2», «scantool», «obdkey» или похожее по смыслу. Тапните по соответствующей позиции для сопряжения.
Для коннекта понадобится ввести четырёхзначный ПИН – обычно это последовательности 1234, 6789, 0000 и 1111.
После сообщения об удачном соединении можно переходить к приложениям диагностики.

С какими автомобилями совместим сканер

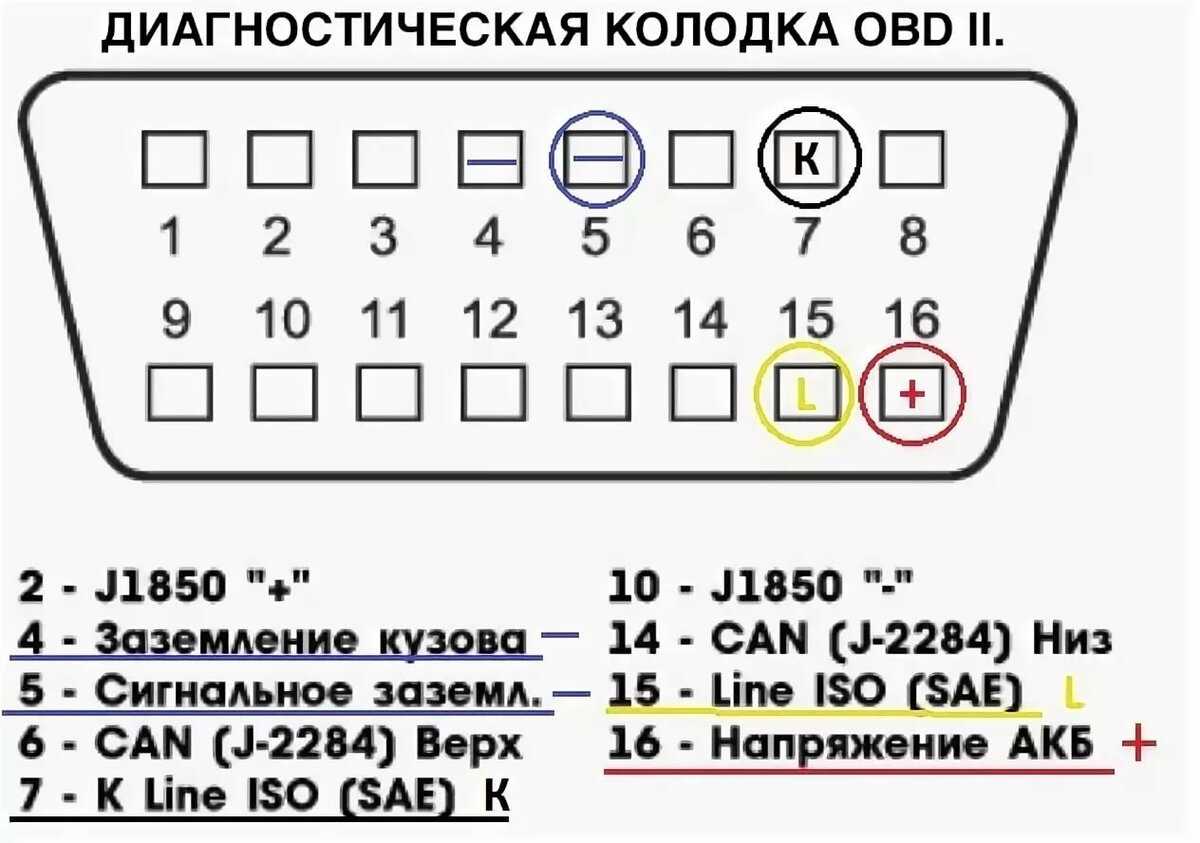

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

CVTz50

Программа CVTz50 позволяет считывать и сбрасывать ошибки вариатора и двигателя, обнулять счетчики износа масла вариатора, настраивать уровень торможения двигателем, корректировать обороты холостого хода и угол опережения зажигания, проводить мониторинг параметров работы вариатора, включая старение масла, ошибки, давление, температуру, передаточные отношения. Программа отображает помесячную статистику температурного режима вариатора, оценивает уровень давления при определенных обстоятельствах, фиксирует случаи неудавшихся попыток переключения передач, а также подсчитывает пробег автомобиля, расход топлива и динамику старения жидкости вариатора. Программа предназначена для автомобилей «Ниссан».

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.
