Запуск двигателя с кнопки и схема подключения

Как установить

Вне зависимости от выбранного варианта сначала нужно подготовить место установки. Для этого надо либо снять замок зажигания, либо вырезать на торпеде отдельное отверстие. Делать это можно паяльником, дрелью, канцелярским ножом и другими приспособлениями. Чтобы получить доступ к проводке, разберите консоль. Если вы планируете установить кнопку не в замок зажигания, не забудьте скрыть его заглушкой.

Рассмотрим вариант установки на ВАЗ 21214 (Нива). Используемая система будет работать таким образом: при первом нажатии кнопки с зажатой педалью тормоза двигатель включается, при втором — выключается. Если нажимать её без педали тормоза, осуществляются запуск и остановка силового агрегата. При нажатии с запущенным ДВС мотор останавливается.

Инструменты и расходники

Потребуются следующие компоненты:

сама кнопка без фиксатора;
три четырёхконтактных реле с открытыми контактами;
одно пятиконтактное реле с закрытыми контактами;
реле задних противотуманных фар;
провода и клеммы.

Вот что понадобится для установки кнопки

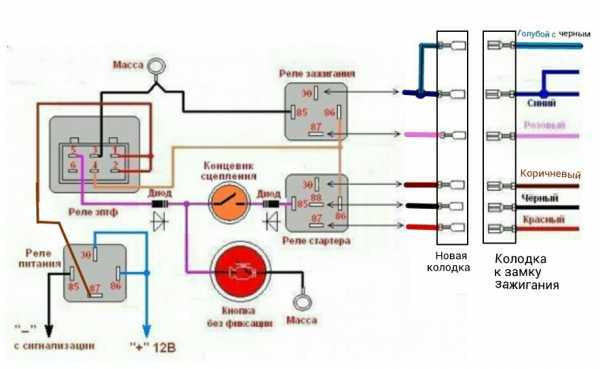

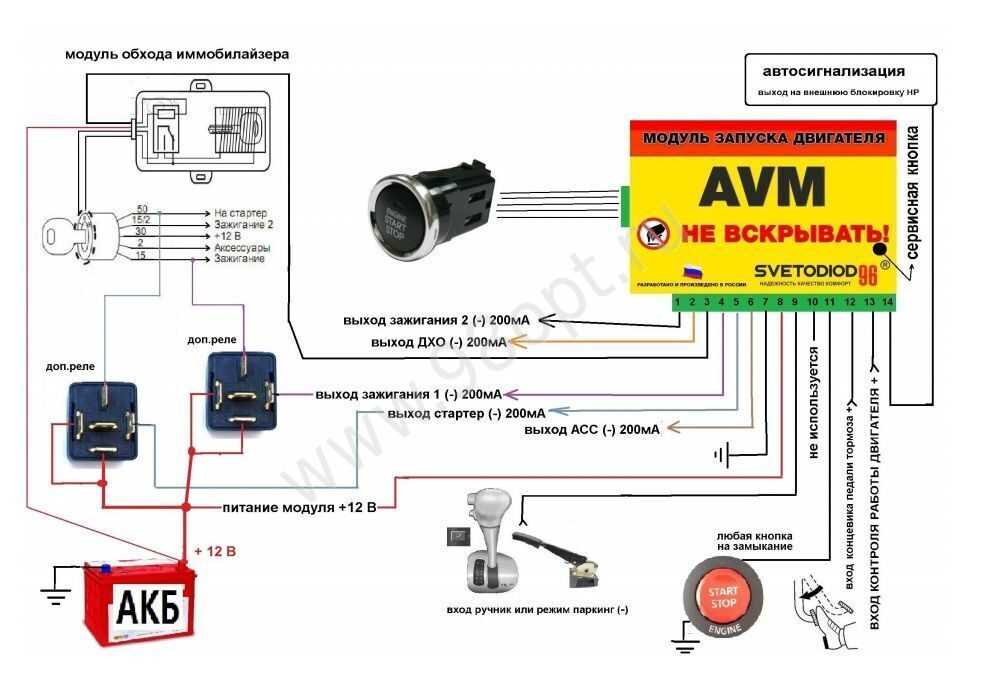

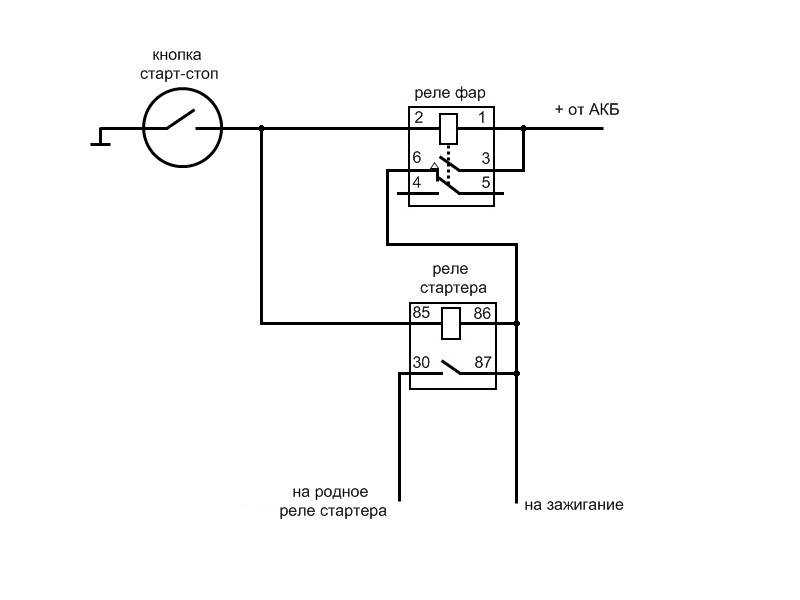

Схема подключения

Рабочий контакт реле «+» присоединяется к +12В аккумулятора (окрашен в коричневый цвет).
Разрешающий сигнал «+» подключается туда же.
Общий «-» – на массу.
Рабочий контакт реле нагрузки устанавливается на +12В при включённом зажигании (провод голубого цвета).
Управляющий сигнал «–» подключается к кнопке Start-stop.
Разрешающий сигнал «+» остаётся пустым.

В автомобиле создаётся 3 точки подключения: к колодке замка зажигания, к концевику педали тормоза и проводу управления. Благодаря этому стартер не будет работать после активации двигателя.

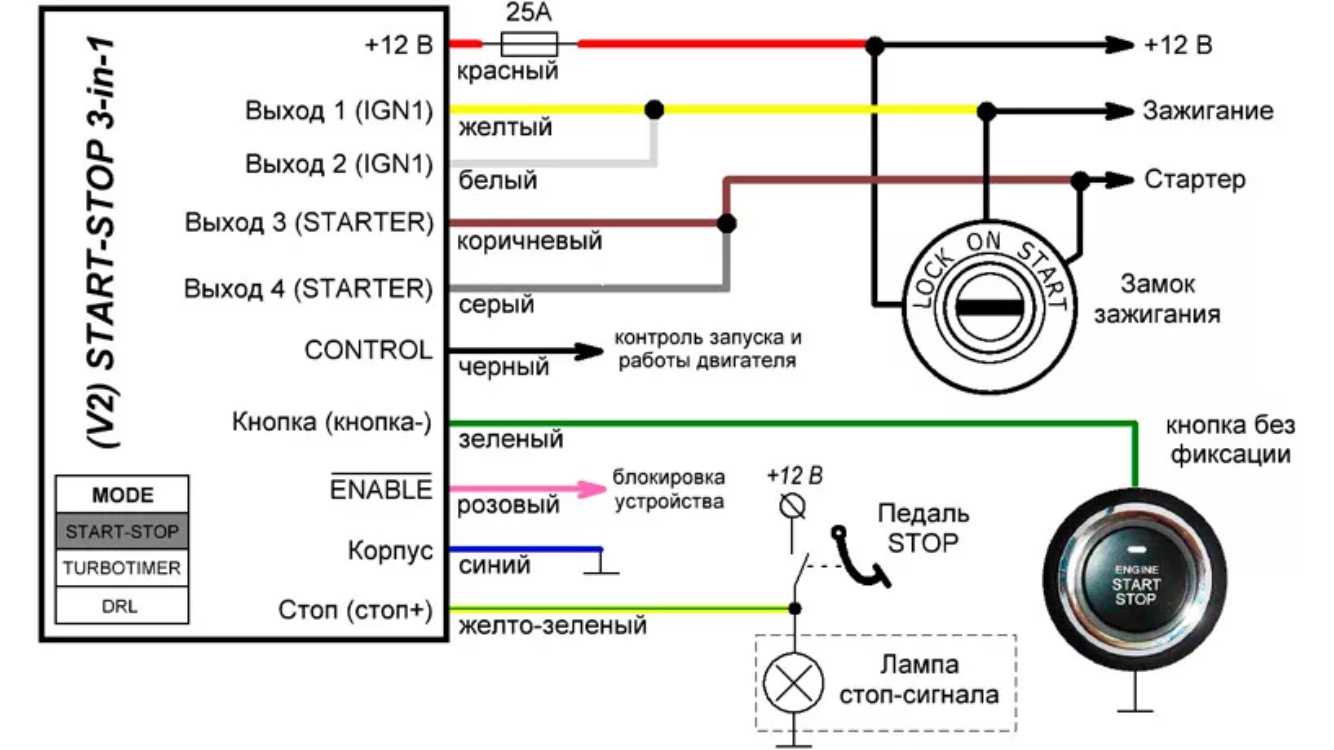

Как устанавливать кнопку

В других автомобилях принцип установки примерно схож. Провода кнопки окрашены в разные цвета, так что ориентироваться нужно на гамму. Затруднения иногда возникают с оранжевыми проводами, поскольку их обычно несколько. Тонкий, на жгуте, отвечает за тормоз — его нужно кинуть на соответствующее место автомобиля. Парные — на «плюс», они отвечают за зажигание. Также есть фиолетовый провод на жгуте, отвечающий за запуск двигателя — размещаем его на бензонасосе. Красный кидается на «минус» АКБ, чёрный — на «плюс». Синий используется для подключения сигнализации и присоединяется к «плюсу». Жёлтый отвечает за соединение кнопки со стартером и отправляется туда же.

Кнопка «старт стоп»: плюсы и минусы

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Преимущества и недостатки

	Преимущества	Недостатки
1	Для запуска двигателя достаточно лёгкого нажатия	Чтобы завести машину, нужно сесть в неё и нажать педаль тормоза. С непривычки многие водители забывают об этом
2	Больше не нужно носить с собой ключ зажигания	Возможны затруднения при установке сигнализации с прогревом. Так, потребуется как минимум два брелока — один из них нужно отдать мастерам. Они разберут его, достанут микросхему и установят её в автомобиль. Питание будет подаваться только в момент запуска
3	Кнопка устанавливается в любом месте, в том числе прямо под рукой, что повышает удобство использования	Установка сигнализации на машину с кнопкой, как правило, стоит дороже
4	Ряд вариантов совмещается с автосигнализацией, иммобилайзером и другими системами безопасности
5	Можно закрывать автомобиль простым нажатием кнопки на двери, без необходимости ставить её на сигнализацию — это экономит время, если вы покидаете салон ненадолго

Примечание. Бытует мнение, что якобы в машину не удастся зайти, если сядет батарейка в брелоке. На самом деле это не так. Достаточно будет подвести брелок со стороны кнопки, а если сядет АКБ – тогда открыть автомобиль ключом.

Теперь вы знаете, как вместо замка зажигания поставить кнопку. Это можно осуществить своими руками, экономя на услугах дорогих специалистов.

Многие современные автомобили оснащаются системой под названием Start-Stop. Она позволяет запускать двигатель с помощью кнопки, а не ключа зажигания. Кроме штатных устройств, в продаже встречаются универсальные решения, которые позволяют установить такой механизм практически на любой автомобиль. Сегодня мы расскажем вам о том, как работает кнопка бесключевого запуска двигателя, какими преимуществами и недостатками она обладает, а также как её правильно подключить и установить на автомобиль своими руками.

Запуск двигателя с кнопки (СТАРТ/СТОП) — Лада 2108, 1.5 л., 2000 года на DRIVE2

Идеей избавится от ключа послужили мои, всегда чешущиеся что нить сделать, руки. Пересмотрел много вариаций исполнения, примеры такие как: запуск двигателя с 2х кнопок, запуск с ключом и кнопкой. Все мне это показалось не тем чего хочу я. Заказывать кнопку СТАРТ/СТОП с потрахами не разрешили мои финансы. И вот шагая по прасторам всемирной паутины наткнулся на схему от ваз 2106 с концевиком и 1 кнопкой. Немного обмазговав эту схемку я ее доработал под свою Мидзорэ

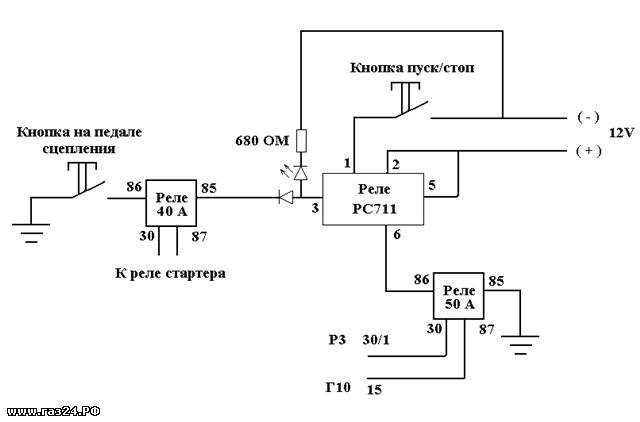

Суть схемы такая: пока машину не снять с сигнализации кнопка не будет работать.

Самым трудным было найти реле зптф 2110, в автомобильных магазинах никто не знает что это и как выглядит. Нашел только реле зптф 2114, как оказалось зря его купил оно не подходит. Поехал к другу снимать с его 2110 это реле, отдал за спасибо, за что ему благодарность. Докупаем 2 4х контактных реле, 1но 5ти контактное, клемммы мама и папа, 2 диода 1N4007, забираем с работы провода и едем домой ваять.

За вечер все спаял, утром бегом в гараж, так как панель была разобрана в ходе недавних доработок, начинаем с концевика. С донора отрезаем ухо крепления концевика (лягушки)

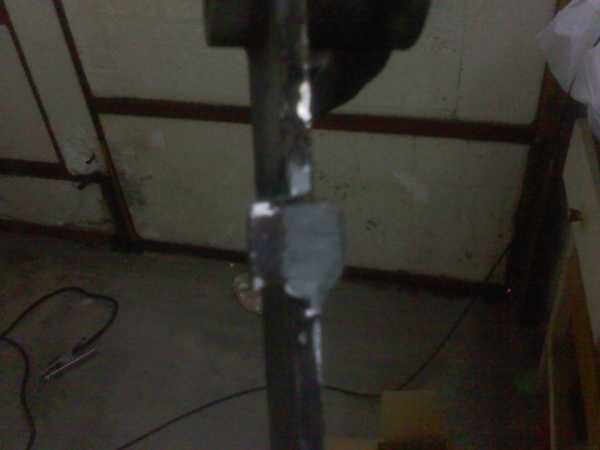

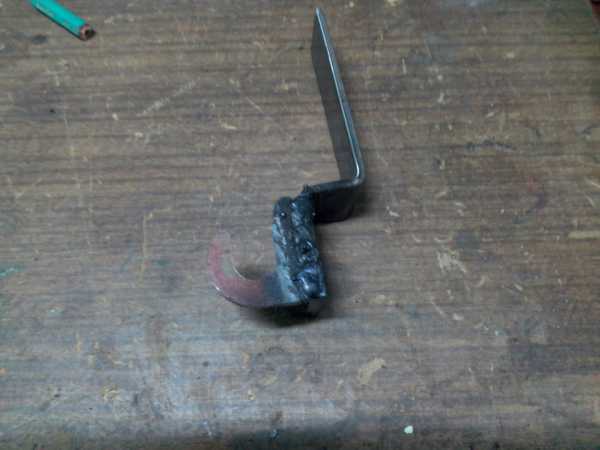

Взял небольшую 3х мм пластинку, согнул в двух местах и приварил к пластине ушко

Пластину прикрутил к площадке на 2 болта, держится очень крепко

Сначала пробовал приваривать, но в ходе эксплуатации сварка не выдержала.

Поставил концевик

Снял педаль сцепления и приварил пяточек

Собрал, проверил и настроил. Следущим под руку попал замок зажигания, так как если его не убрать будет блокироваться руль.

Срезаем болгаркой болты, отгинаем и снимаем. Забываем про ключ

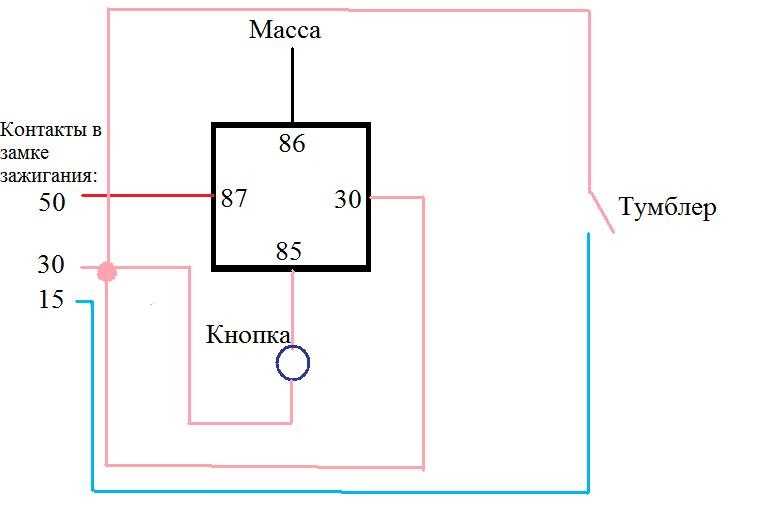

Вот и дошли до собранной схемы

Устанавливаем и подключаем все до конца

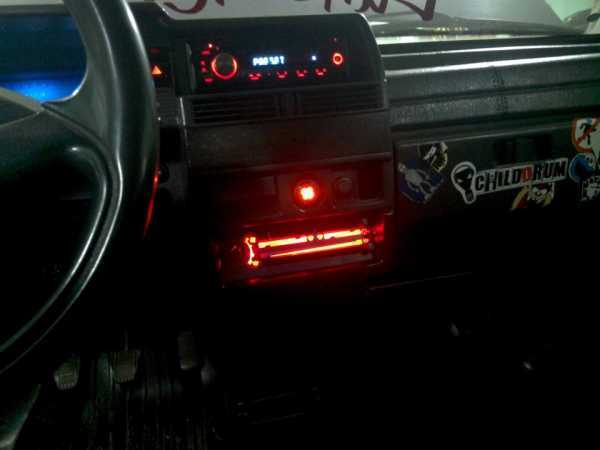

Собираем панель и устонавливаем кнопку. Кнопку взял с работы, с красной подсветкой. Поставил ее за место прикуривателя, я им не пользуюсь.

Люди мы не богатые, не можем позволить себе модные, как многие скажут правильные кнопки. И говорить о колхозе безсмысленно, он у всех разный.

И торжественный запуск, все получилось. Танцуем возле машины))Принцип работы: снимаешь с охраны авто, выжимаешь сцепление и нажимаешь на кнопку и двигатель запустился. Еще раз нажимаешь (без выжимания сцепления) двигатель глохнет.

Вот видео что да как работает
