Кнопка вместо замка зажигания - зажигание

Подготовка к установке кнопки Старт/Стоп своими руками

При покупке системы Start Engine следует обратить обратить внимание на ее комплектность. Сегодня китайскую кнопку Старт/Стоп вместо замка зажигания на Aliexpress можно найти и за 1000 рублей, однако зачастую за эти деньги покупатель получает комплект без иммобилайзера и его приходится докупать отдельно

К тому же инструкции, которые вкладывают китайские производители, оставляют желать лучшего.

В этом случае лучше сделать выбор в пользу комплекта российского производства, который при необходимости всегда можно вернуть или обменять по гарантии.

Для установки кнопки Старт/Стоп необходимо иметь под рукой:

установочный комплект;
малую плоскую отвертку;
крестовую отвертку;
кримпер для обжима автомобильных клемм;
плоскогубцы;
острый нож для зачистки проводов;
схему установки.

Вот так выглядит схема установки кнопки Старт/Стоп на ВАЗ:

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

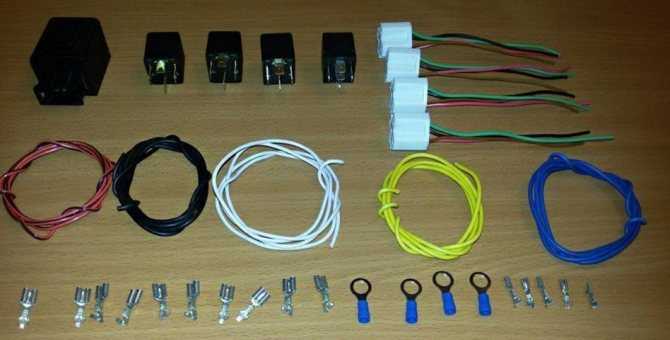

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

четырехконтактные реле;
соединительные провода;
диод;
собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы

Алгоритм монтажа предполагает следующие действия:

плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
разрешающий «+» реле также подключается к АКБ;
минусовой вывод монтируется на массу авто;
управляющие контакты нагрузочного реле подключаются к 12V;
управляющий минусовой вывод подключается к соответствующему выводу кнопки;
разрешающий плюсовой сигнал остаётся неподключенным.

Достоинства и недостатки устройства

Вначале перечислим плюсы механизма «старт/стоп»:

водителю больше не нужно пользоваться ключом зажигания каждый раз, когда надо запустить двигатель. Всё, что требуется — простое нажатие;
смонтировать «старт/стоп» можно где угодно. А значит, автомобиль станет немного комфортнее;
существуют специальные схемы, в которых кнопка «старт/стоп» связывается с иммобилайзером или с системой сигнализации, что является дополнительной мерой безопасности, препятствующей угону машины;
если водитель выходит из машины ненадолго, он может закрыть машину, просто нажав кнопку на двери. В таких ситуациях нет особой необходимости ставить машину на сигнализацию, следовательно, налицо небольшая экономия времени.

Но без минусов тоже не обошлось:

для запуска двигателя водитель должен обязательно сидеть в машине и жать на тормоза. Привыкнуть к этой особенности запуска мотора бывает непросто, особенно автолюбителям-новичкам;
если водитель решит поставить на машину с кнопкой сигнализацию с функцией автозапуска (для прогрева машины зимой, например), то с этим могут возникнуть проблемы, которые, к счастью, решаемы. Просто водителю надо будет иметь при себе пару брелоков. Один из них придётся отдать установщикам сигнализации, чтобы они его разобрали, вынули микросхему и поставили её в машину. После этого ток будет подаваться только в момент старта двигателя. Но за всё это автовладельцу придётся серьёзно доплачивать мастерам;
если на машине уже установлена кнопка, а сигнализации ещё нет, то её установка обойдётся водителю дороже, иногда — в два раза.

Что к чему подключается?

Среди предложений автомагазинов наиболее часто встречается и доступен финансово китайский «engine start/stop». Электросхема у него проста, как баян, но описана по-китайски же, то есть пока поймешь, что автор имел в виду, можешь наделать массу ошибок. С другой стороны, почти все провода окрашены в разные цвета – на гамму и будем ориентироваться.

Беда только с оранжевым цветом:

его имеют три провода, два из которых составляют пару. Тот, что на жгуте, тонкий, отвечает за тормоз (ищем соответствующий на схеме своего автомобиля). Два парных кидаются на «плюс». Это выход на зажигание, работают они синхронно. Фиолетовый, тоже из жгута, будет осуществлять контроль над запуском двигателя. Его – к бензонасосу.

Красный и черный идут на аккумулятор: первый – на его минус, второй, соответственно, на массу. Синий «шнурок» кидается на аксессуары (имеется в виду сигнализация), подключается на «плюс». Туда же присоединяется желтый проводок – он соединяет кнопку со стартером.

Повторимся, в самом простом варианте несложно понять, как подключить кнопку старт/стоп. Однако если вы не уверены в своих способностях автоэлектрика – лучше все же пригласите товарища, который разбирается в «проводочках», или со вздохом отнесите нужную сумму профессиональному установщику.

Для удобства запуска двигателя автомобиль оснащают системой «старт-стоп». Существуют разные варианты установки, выбор которых зависит от предпочтений владельца автомобиля. При минимальном наборе деталей и инструментов выполнить монтаж кнопки вместо замка зажигания можно своими руками.

Программная настройка системы

Рассмотрим, как сигналку Starline A91 перевести в режим программирования. На самом деле, этих режимов предусмотрено два, а опции автозапуска настраивают в одном из них:

Нужно отключить охрану, зажигание должно оставаться выключенным;
Кнопку Valet, которая была подключена к главному блоку, жмут 6 раз;
Нужно включить зажигание, причем запуск двигателя выполнять не обязательно;
Прозвучат 6 гудков сирены;
Нажимая на кнопку Valet, выбирают номер опции;
Значение можно менять нажатием клавиши брелока.

Каждой функции будет присвоено одно значение, а вы сможете менять его, выполняя шаги «5-6» последовательно. Поясним смысл этих слов:

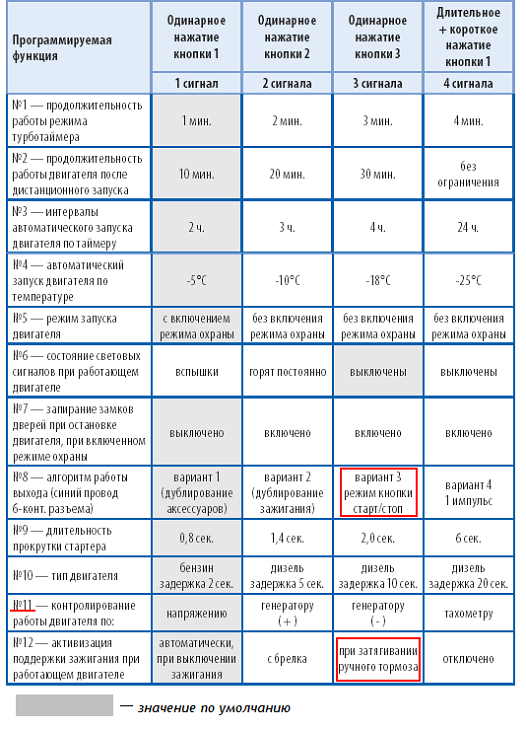

Таблица программирования опций автозапуска

Как видите, по умолчанию задано не совсем то, что требуется.

Прежде всего, опции 8 придают значение 3. Если этого не сделать, нажатие педали будет эмулироваться неправильно. То есть, сигналка не сможет выполнять старт двигателя автозапуском. Дальше, в зависимости от варианта подключения, программируют функцию 11.

Настраивать сигналку модели А91 в действительности не очень удобно. Чтобы задать значение 4, третью клавишу брелока жмут длительно и коротко. Длительное нажатие – это удерживание кнопки до звукового сигнала. Его, то есть сигнал, издает сам брелок.

Брелоки из комплекта А91

Опцию 12, если установка выполнена на авто с МКП, лучше перевести в значение 3. Если все будет работать, попробуйте затем использовать первое значение.

Рассмотрим в заключение то, как активировать «программную нейтраль»:

Сначала затягивают ручник;
Затем выполняют остановку двигателя, как обычно (нажатием на кнопку);
Мотор продолжит работать еще 10 минут;
Чтобы заглушить мотор принудительно, выполняют постановку на охрану.

Если «нейтраль» не активировать, автозапуск в машине с МКП не будет возможен. То есть сигналка Starline A91 не будет его производить, что соответствует программе, заданной изготовителем. Все «запретные меры» предусмотрены с одной целью – чтобы повысить безопасность.

Свобода выбора

Заводиться можно по-разному. Причем вариативность процесса опирается на разные параметры.

Ключ зажигания

. Замок от него может быть вовсе заглушен, тогда остается только кнопка. Мечта поэта: нажал и завелся. Но есть и альтернатива, при которой сначала поворачивается ключ, затем нажимается старт, и только после этого раскручивается движок. Поклонников этой версии мало – зачем тогда и вовсе затеваться с кнопкой. Но перестраховщики встречаются. Ведь данный симбиоз ключа и кнопки предназначен, скорее, для усиления безопасности автомобиля при попытке угона или несанкционированной поездки.

Срабатывание кнопки

. Есть вариации «нажать и держать». Пока давишь, стартер крутится. Привлекательнее выглядит «нажал-отпустил», а дальше стартер разбирается сам – но некоторые делают выбор в пользу первого предложения.

Зажигание

. Может быть ступенчатое: первое нажатие его включает, второе в совокупности с тормозом заводит движок. Может быть одномоментное – зажигание включается одновременно со стартером (соответственно, отдельно не запустишь и в машине с выключенным движком музыку не послушаешь).

Причем перечисленные варианты могут сочетаться друг с другом в разных комбинациях. Соответственно, схемы множатся. Поэтому мы просто расскажем, какой вывод к чему цеплять и какой «фронт работ» вас ждет в целом для реализации намеченных планов.

Впрочем, простейший вариант может собрать и новичок в электрике. А вот выставить «навороты» вроде таймера, задержки запуска и т.п. – по всем этим вопросам лучше к профессиональному автоэлектрику. Да, придется потратиться, но подобные тонкости иногда под силу только спецу.

Цель изобретения Start-Stop системы

Проведенные исследования режимов движения транспортных средств показали, что до трети времени работы мотор находится на оборотах холостого хода. Это связано с движением в плотном городском трафике с частыми простоями на светофорах. Для сокращения вредных выбросов было предложено ввести автоматическое глушение и запуск силового агрегата.

Компания Toyota начала применять принудительную остановку двигателя на ряде моделей еще в середине 70-х гг.. Но массовое появление старт-стопа относится к периоду времени после 2005 года.

Система позволяет:

уменьшить расход топлива;
сократить число выбросов в атмосферу;
снизить шумность работы автомобиля во время остановок.

Варианты установки своими руками

Существует множество схем монтажа изделия, каждый имеет свои особенности.

Вариант с ключом зажигания. В этом случае для запуска понадобится ключ. Его поворот приводит к включению зажигания, а чтобы завести двигатель, нужно будет нажать кнопку. Возможен вариант без ключа — он проще, нужно только нажать кнопку.
«Кратковременное» и «длительное» нажатие. В первом варианте нужно нажать кнопку ненадолго — стартер будет крутиться, пока двигатель не активируется. Второй подразумевает удержание кнопки — стартер вращается, только пока она нажата.
Разные варианты включения зажигания. Первый вариант — включение зажигания при нажатии кнопки. Второй — возможность активировать его только вместе со стартером.

Так обычно выглядит инструкция по установке

Опытные автолюбители комбинируют разные варианты, получая интересные схемы. Для установки кнопки Start-stop не нужно быть опытным автомехаником — достаточно обычных знаний в области эксплуатации авто. А вот если вы хотите реализовать сложную схему, с таймером, задержкой запуска и другими нюансами, потребуются серьёзные усилия и большое количество дополнительных компонентов.

Самостоятельная установка кнопки запуска мотора

Для лучшего понимания вопроса необходимо поверхностно рассмотреть стандартный процесс запуска двигателя на автомобилях, которые с завода оборудованы простым замком зажигания. В таких авто силовые провода от стартера подключены к контактной группе замка зажигания. После поворота ключа в замке контакты замыкаются. Данное решение встречается на старых моделях автомобилей. Дело в том, что через контакты проходит большой ток, что приводит к быстрому перегоранию.

По этой причине более современные версии получили отдельное реле. Задачей такого реле является принятие всей нагрузки на себя и замыкание контактов после поворота ключа в замке зажигания. Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы. В результате срок службы контактной группы значительно увеличился.

Для подключения кнопки запуска двигателя необходимо точно определить, какие контакты отвечают за замыкание питания на стартер, что позволяет с кнопки прокрутить коленвал стартером и завести двигатель, а также остановить силовой агрегат путем размыкания контактов. Указанные контакты подключаются к кнопке запуска мотора или другим элементам (зависимо от схемы инсталляции), позволяя полностью обходиться без ключа в замке зажигания.

Как влияет «старт-стоп» на защиту автомобиля от угона?

Большинство водителей придерживаются мнения, что запуск двигателя при помощи кнопки делает автомобиль более уязвимым к угонам. Но если разобраться, то наличие ключа в брелоке является обязательным. Если дверь была открыта без ключа, то кнопка попросту не сработает, что никоим образом не отражается на защите от угона. Рассмотренная система является интересным и необычным вариантом замены ключа. Касаемо установки, то здесь нет однозначного ответа — каждый автовладелец решает сам, что он хочет внедрить в свою машину. Если есть желание попробовать что-то новое, то почему бы и нет. В крайнем случае, если что-то не понравится, все можно вернуть на свои места.

Оснастить свой автомобиль системой «старт-стоп» при желании может каждый. Для этого будет достаточно минимальных знаний в области электротехники и эксплуатации. Придерживаясь рекомендаций по монтажу, установка устройства не отнимет много сил и времени.

Как самостоятельно установить

Самый простой способ дооборудовать автомобиль кнопкой «Старт/Стоп» это приобрести готовый набор (благо современный рынок автомобильных аксессуаров изобилует такими приспособлениями) и установить его самостоятельно. Любому автомобилисту, имеющему хоть какие-либо электромонтажные навыки и знающему распиновку колодки штатного замка зажигания, сделать подобный «апгрейд» не составит особого труда.

На заметку! Схемы подключения готовых наборов практически у всех производителей одинаковы.

демонтируем кожух рулевого управления;

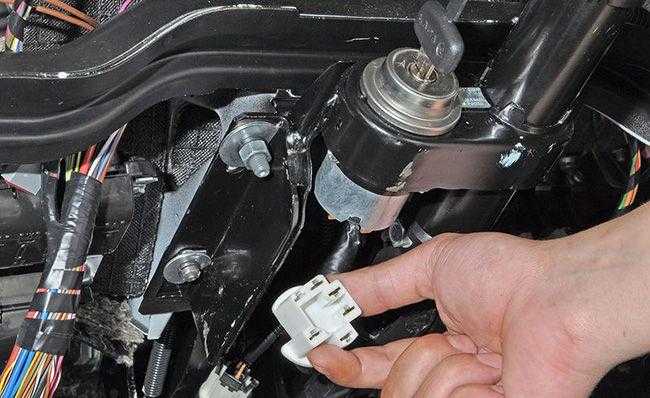

отсоединяем разъем замка зажигания;

устанавливаем блок управления, кнопку и сканер иммобилайзера в наиболее удобных для последующего использования местах;

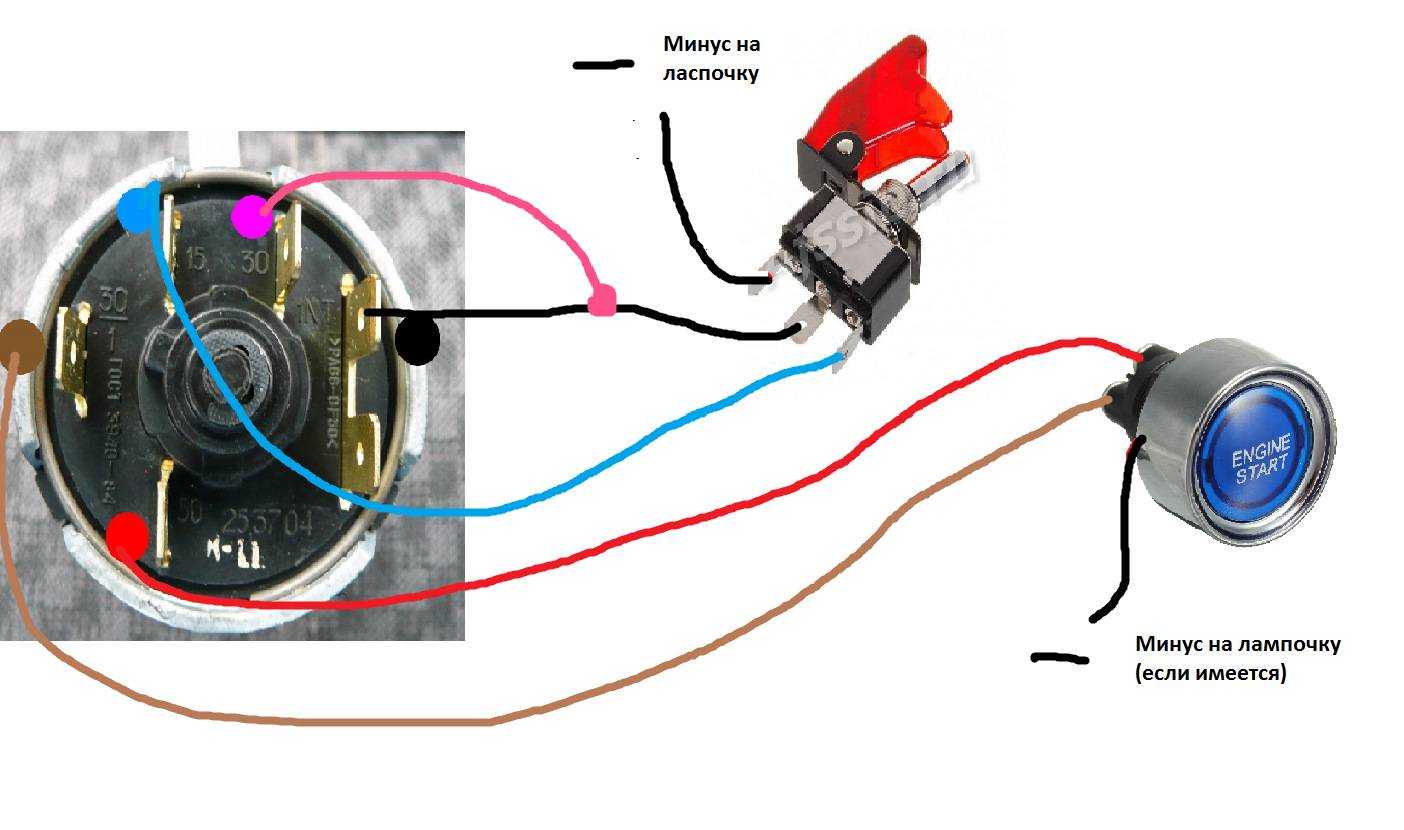

подключаем провода от блока управления к разъему замка зажигания в соответствии со схемой (ее поставляют в комплекте с устройством);
прокладываем и подсоединяем провод к «лягушке» педали тормоза.

Важно! Если вы заранее приобретете колодку замка зажигания и подсоедините к ней провода от блока управления в соответствии со схемой, то в случае необходимости сможете быстро вернуться к штатной системе запуска/остановке мотора с помощью ключа. Если вам не удалось купить ответную контактную группу для ЗЗ (конкретно для вашей модели транспортного средства), то можете с успехом использовать обжимные клемники подходящего размера

Методы установки и подключения кнопки

Обычно используются следующие схемы подключения кнопки «Старт-Стоп»:

С ключом зажигания или без него. При выборе этого варианта ключ используется для включения зажигания. А вот запуск мотора осуществляется уже с помощью кнопки. Второй метод предполагает полный демонтаж замка зажигания. Включение зажигания и запуск силового агрегата осуществляется без использования ключа.
Включение зажигания. Возможен вариант, в котором нажатие кнопки включает зажигание или же вариант с включением зажигания одновременно с активацией стартера.
Однократное или продолжительное нажатие. При использовании первого способа однократное нажатие приведет к вращению стартера до запуска двигателя. А второй метод предполагает вращение стартера до тех пор, пока вы не отпустите кнопку.

Примечательно, что все эти варианты можно комбинировать друг с другом, поскольку предпочтения у каждого свои. В большинстве случаев установка устройства не требует особых навыков. Всё интуитивно понятно, необходимо лишь разобраться в представленной производителем схеме подключения и придерживаться инструкции.

Достоинства и недостатки

Любой тюнинг автомобиля имеет как плюсы, так и минусы. Из достоинств управления запуском/остановки двигателя с помощью кнопки «Старт/Стоп» можно отметить только некоторое увеличение комфорта и минимальную экономию времени. А вот и недостатки (куда же без них):

Ключ придется все-равно носить с собой. Во-первых, он может понадобиться для того, чтобы попросту открыть автомобиль, если аккумулятор разрядился, и электромагнитные активаторы дверей не срабатывают (особенно это актуально при значительных минусовых температурах). Во-вторых, у многих современных автомобилей метка штатного иммобилайзера находится именно в ключе, поэтому завести двигатель можно только имея его в непосредственной близости от считывающего устройства.
Усложняется установка предпусковых устройств подогрева и систем сигнализации (из-за изменения штатной электрической схемы автомобиля).

Поворотник bosch белый, левый для ВАЗ 2110-12

со скидкой 19 %

Накладки стоек дверей для Лада Приора в кузове седан, хэтчбек

со скидкой 19 %

Комплект подключения обогрева и электрорегулировки зеркал на ВАЗ 2110-2112

со скидкой 12 %

Ручка ручника цветная для автомобилей ВАЗ

со скидкой 19 %

usb зарядное на 2 слота вместо заглушки панели приборов ВАЗ 2106, 2107

со скидкой 19 %

Черный жесткий потолок на ВАЗ 2105, 2107

со скидкой 11 %

Плафон освещения салона на ВАЗ 2104, 2105, 2107, Лада Нива 4х4, Надежда, Ока

со скидкой 19 %

Универсальный воздухозаборник subaru на капот в цвет кузова

со скидкой 14 %

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 18 покупателей

Полностью заменяет любые замки зажигания;
Пуск двигателя одним нажатием;
Совместима со всеми автомобилями 12V;
Относительно простая установка;
Дополнительная защита от угона.

Кнопка старт-стоп двигателя запускает машину через секунду, необходимо лишь едва нажать на нее. Огромным плюсом в этом продукте является то, что больше не обязательно носить с собой ключ от замка зажигания, возвращаться домой, если вы его забыли!

Кнопку запуска старт-стоп можно установить в машину любой модели, как вместо замка зажигания, вмонтировав на это место, либо вы можете вывести кнопку на приборную панель. Обязательно перед установкой проверьте будет ли вам удобно месторасположение кнопки, не будет ли что-то мешать свободному доступу к ней. Кроме того, обязательно установите функцию запрет старта, который включается вместе с вашей сигнализацией.

Внимание! Данная система совместима с любыми сигнализациями и иммобилайзерами. Полностью заменяет механический замок зажигания

Можно устанавливать на бензиновые и дизельные автомобили любого года выпуска.

Функция иммобилайзера.

Уникальность этой кнопки состоит в магнитном брелке, что гарантирует безопасность вашей машины от угона. В комплекте идет 2 брелка, по внешнему виду они не примечательны и никто не догадается какой уникальный ключ вы держите в руках. Чтобы завести машину, сначала снимите защиту, приложив брелок к иммобилайзеру. При установке его продумайте, чтобы место было скрыто от посторонних глаз и при этом удобно располагалось. Как только вы приложите брелок, кнопка загорится светло-голубым цветом и вы услышите характерный звук снятия блокировки. После можете выжать педаль тормоза и легко нажать на кнопку – машина готова тронуться с места, для выключения двигателя проделайте те же действия. Если вы хотите включить лишь режим зажигания, то надавите на кнопку не прикасаясь к педалям.

Как пользоваться кнопкой запуска:

Снимаете автомобиль с сигнализации и садитесь в машину. Выжимаете педаль тормоза и нажимаете кнопку запуска один раз – двигатель запустится в течение 0,5 – 1,5 секунд работы стартера. Светодиодный индикатор на кнопке загорится.
Для того, чтобы заглушить двигатель, точно также при выжатой педали тормоза один раз нажмите на кнопку – двигатель заглохнет. Световой индикатор кнопки погаснет.
Переключение между режимами ACC-ON-OFF производится без нажатия на педаль тормоза. При однократном нажатии на кнопку включается режим АСС. Повторное нажатие включает режим ON – зажигание включено. Еще одно нажатие отключает режимы ACC и ON, т.е. происходит переход в режим OFF – отключено.

Вес, кг: 0.5 Размеры, см: 22 х 22 х 10 Объем, м3: 0.00484

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Рекомендуем: Настройка газового редуктора различными методами

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд

Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Как установить механизм в автомобиль

Перед тем как приступать к установке кнопки «старт/стоп», необходимо провести определённую подготовительную работу, которая будет зависеть от модели автомобиля. Из машины извлекается замок зажигания. А если конструкция машины не позволяет сделать это, тогда на торпеде, рядом с замком, проделывается небольшое отверстие. Чтобы его прорезать, подойдёт любой подручный инструмент: нож или обычный бытовой паяльник. Это отверстие даст доступ к проводке (позднее для него можно будет изготовить заглушку).

Далее рассмотрен наиболее простой и доступный вариант установки кнопки, которая будет работать так: первое нажатие клавиши в сочетании с нажатой педалью тормоза запустит мотор, второе нажатие его заглушит.

Расходные материалы и инструменты

Для установки устройства вам потребуется:

кнопка «старт/стоп»;
три реле с четырьмя контактами;
одно реле с пятью контактами;
одно реле от противотуманок;
комплект изолированных проводов с клеммами.

Инструменты и расходные материалы, необходимые для монтажа кнопки «старт/стоп» в автомобиле

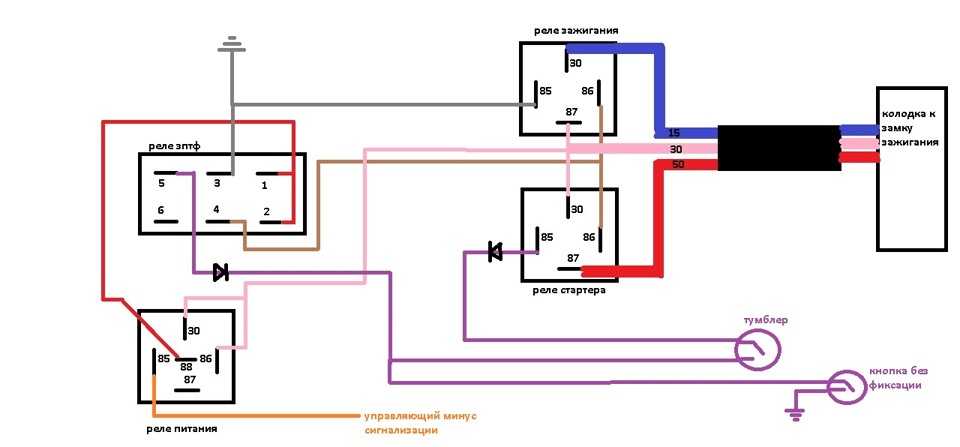

Простейшая схема подключения кнопки «старт/стоп» своими руками

Порядок монтажа устройства:

реле плюсовым контактом подключается к плюсовой клемме аккумулятора (это коричневый провод);
также на плюсовую клемму аккумулятора выводится и разрешающий плюсовой сигнал реле;
общий минус выводится на массу;
рабочие контакты от нагрузочного реле выставляются на 12 вольт (это синий провод);
управляющий минусовый сигнал выводится на клавишу «старт/стоп»;
разрешающий плюсовой сигнал никуда не выводится.

Простейшая схема подключения кнопки «старт/стоп» позволяет смонтировать её примерно за полчаса

Как правильно подключить устройство «старт/стоп» в авто

В других схемах вышеизложенный принцип сохраняется: есть кнопка с разноцветными проводами, которые сложно перепутать. Если проблема и может возникнуть, то с проводами жёлтыми, поскольку на некоторых моделях кнопок их предусмотрено три. Здесь нужно помнить следующее: тонкий жёлтый провод, находящийся на жгуте, контролирует тормоза. Два оставшихся провода идут на зажигание.

Ещё автолюбитель может столкнуться с фиолетовым проводом. Такие провода, как правило, запускают двигатель. Красный провод подаётся на отрицательную клемму аккумулятора, чёрный — на положительную. На схеме всё это может выглядеть вот так:

Схема подключения, предусматривающая использование готового комплекта кнопки «старт/стоп»

Речь о цвете проводов зашла не случайно. Большинство автолюбителей предпочитают не возиться с подключением проводки к кнопке, а покупают сразу готовый комплект: механизм «старт/стоп» со всеми необходимыми проводами и схемой. Цвета изоляции в комплектах от разных производителей почти всегда имеют одинаковое значение, так что путаница практически исключена.

Кнопка «старт/стоп» в комплекте с проводкой

Конструкция системы

В системе используется большое количество датчиков и блоков управления. Перечисление и схема касаются автомобилей концерна Volkswagen, поскольку они являются наиболее распространенными машинами с системой старт-стоп. Продукция других производителей транспортных средств имеет незначительные конструктивные отличия.

Принципиальная схема компонентов системы старт-стоп

В состав системы входят следующие компоненты:

Обозначение на схеме	Название
А	Аккумуляторная батарея
С	Генератор на двигателе
С1	Регулятор уровня напряжения в бортовой сети
B	Стартер
F	Концевой переключатель сигналов торможения
F36	Концевой переключатель на педали сцепления
F416	Кнопка управления системой старт-стоп
G62	Сенсор температуры жидкости в системе охлаждения
G79	Сенсор положения педали управления дроссельной заслонкой
G701	Бесконтактный сенсор нейтрального положения рычага коробки передач (на механике), установлен на верхней части картера
J104	Контроллер антиблокировочной системы тормозов
J255	Контроллер системы микроклимата или кондиционера
J285	Комбинация приборов
J367
J393	Контроллер системы комфорта
J500	Электрический усилитель рулевого управления вместе с контроллером
J519	Блок контроля параметров бортовой сети
J532	Система стабилизации напряжения (необходима для корректной работы электроники)
J533	Диагностический канал
J623	Блок управления работой силового агрегата
J791	Парковочный ассистент

Кроме того, в системе используются:

1 — усилитель рулевого управления;
2 — датчик скорости;
3 — различные датчики на двигателе;
4 — сенсор застегнутого ремня безопасности водителя;
5 — климатическая установка;
6 — клемма 50R;
7 — клемма 30;
8 — бортовая мультимедийная система.

Для обеспечения повышенного числа запусков двигателя применяются аккумуляторы с наполнителем из стекловолокна (EFB). Электролит в таких устройствах находится внутри пор стекловолоконной ткани, проложенной между пластинами батареи. Аккумуляторы не требуют обслуживания и обеспечивают повышенную силу тока при запуске.

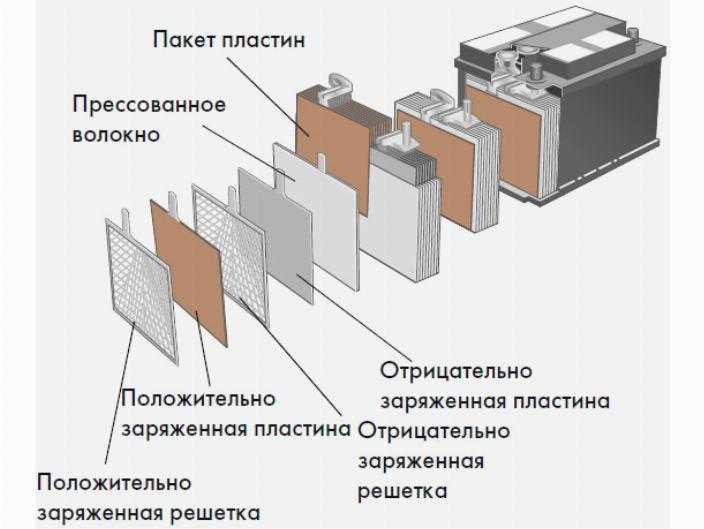

Схема конструкции батареи EFB

Другим отличием машин с системой старт-стоп является генератор и регулятор напряжения, подключенные через цифровую шину данных. Подобное подсоединение позволяет контролировать параметры работы узлов и использовать эти данные при работе системы. Стартер обладает повышенной прочностью и износостойкостью. Обмотки приспособлены к многократным повторным пускам через малые промежутки времени.

В состав электроники входит специальный стабилизатор напряжения с выходной мощностью 180-300 Вт. Внутри установлен накопитель электрической энергии, которая передается в бортовую сеть через электронный выпрямитель. Устройство сглаживает пульсации напряжения в моменты срабатывания стартера. Благодаря этому, при работе старт-стопа не происходит отключения мультимедийной системы, комбинации приборов и ламп внешнего освещения.

На ряде автомобилей (например, Honda или Mercedes-Benz) встречается система старт-стоп, построенная на базе реверсивного генератора. Устройство оборудовано усиленным приводным ремнем и натяжителем особой конструкции. Переключаемое натяжное приспособление позволяет электрической машине работать в режиме генератора или стартера. Плюсом конструкции является бесшумность работы и быстрота срабатывания (в 2 раза быстрее, чем при обычном стартере).

Система с реверсивным генератором

Японская компания Mazda предлагает оригинальную систему, построенную на принципе впрыска и воспламенения топливной смеси в цилиндрах. Остановка мотора выполняется по сигналу от датчиков, при этом поршни останавливаются в определенном положении. После подачи сигнала на пуск, происходит опрос положения поршней. По полученным данным блок управления осуществляет впрыск топлива в цилиндры и воспламенение в заданной последовательности. Дополнительный импульс коленчатому валу дает стартер, подключаемый на короткое время.

Система старт-стоп от Mazda

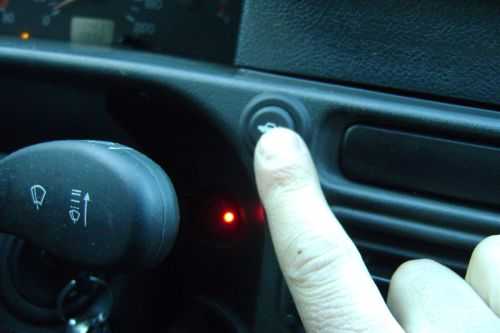

Система запуска двигателя с кнопки, варианты ее реализации

Здесь сразу надо отметить, что вариантов подключения кнопки достаточно много. Вызвано это тем, что подобная система может быть построена с учетом самых различных исходных условий. Как пример ниже рассматриваются некоторые варианты того, каким образом выполняется установка подобного элемента, возможные алгоритмы работы Start-Stop Engine и используемые при этом комплектующие. На каком из них остановить свой выбор — решать вам. Если уровень знания электроники и схем достаточно велик, можно на основе любого из вариантов сделать свой, нужно лишь понять принцип.

Как может использоваться ключ зажигания:

ключ вставляется в замок, устанавливается в положение I, а затем, после нажатия кнопки, заводится мотор (ключ позволяет снять блокировку руля, имеющуюся на многих машинах семейства ВАЗ);
ключ не используется вообще, сел в машину – нажал Start-Stop Engine, и заработал мотор.
Какие кнопки могут применяться, их установка, схема включения:
без фиксации, в этом случае ее надо нажать и держать, пока мотор не запустится;
с фиксацией, нажал и отпустил, начало устойчивой работы мотора определит электроника и отключит стартер.

ее запуск выполняется отдельно от пуска двигателя (при нажатии на Start-Stop Engine – включилось зажигание, затем нажал ещё тормоз или сцепление – завелся мотор);
зажигание начинает работать одновременно с запуском мотора;
выполняются различные блокировки Start-Stop Engine и зажигания в том числе (схема блокировки может предусматривать использование сигнала с охранной сигнализации, датчика открытых дверей, включения габаритов и т.д.).

Это только некоторые из возможных вариантов и алгоритмов, позволяющие завести мотор без ключа в замке автомобиля.
