Как работают разные типы дифференциалов

Задачи и принцип действия дифференциала

В отсутствие дополнительных приспособлений оба колеса автомобиля, расположенные на одной оси, вращались бы с одинаковой скоростью. Это повлекло бы целый ряд эксплуатационных проблем, связанных в основном с управляемостью. Побочные эффекты — повышенный и неравномерный расход резины, дополнительная нагрузка на элементы подвески, недостаточная поворачиваемость. Дифференциал сделал возможным неравномерное распределение скорости вращения, получаемой колёсами от карданного вала.

В реальных условиях эксплуатации авто колёса могут двигаться с разной скоростью в нескольких случаях:

при повороте, когда внешнему колесу приходится преодолеть большее расстояние, чем внешнему;
на неровной дороге, когда левое и правое колёса движутся по поверхности с разным рельефом.

Все описанные выше особенности не имеют особого значения для ведомых полуосей, так как они фактически не связаны друг с другом и вращаются независимо. А вот ведущая пара получает энергию от коробки передач, каждое колесо из неё жёстко связано с трансмиссией, поэтому криволинейное движение затрудняется.

Дифференциал, делающий ведущие колёса относительно независимыми друг от друга, используется и на грузовом, и на легковом транспорте, как в моноприводных моделях, так и в полноприводных. В последних распределяющий редуктор управляет также балансом усилий между осями. Расположен он чаще всего в задней части авто и связан с карданным валом. Можно выделить три типа данного агрегата:

открытый дифференциал;
дифференциал повышенного трения;
дифференциал с блокировкой.

В зависимости от типа конструкции узла различается природа механизма передачи усилия на колёса. Если возникнет ситуация, когда одной из колёс в паре потеряет сцепление с дорогой (попадёт на лёд или грязь), редуктор направит весь крутящий момент на эту полуось. Это приведёт к пробуксовке потерявшего надёжную опору колеса. В этом случае и нужна так называемая блокировка дифференциала: она временно отключает хитрый узел, чтобы вращающая сила распределялась между полуосями поровну.

Что такое блокировка дифференциала на видео:

Система принудительной блокировки заднего дифференциала Toyota Hilux

Описание

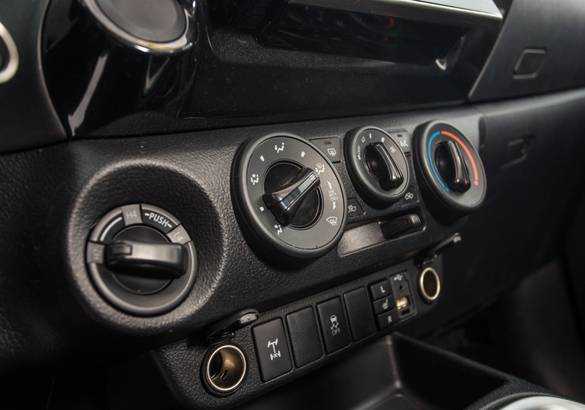

Система блокировки дифференциала управляет перемещением муфты блокировки, которая входит в зацепление с полуосью и, за счет зацепления с чашкой дифференциала, блокирует работу дифференциала.

Для перемещения муфты блокировки дифференциала применяется электропривод. Включение и выключение электропривода осуществляется по сигналам электронного блока управления, в который поступают сигналы от выключателя блокировки дифференциала, расположенного на панели приборов в салоне, и от других выключателей и датчиков.

Система принудительной блокировки заднего дифференциала. 1 — привод блокировки заднего дифференциала, 2 — выключатель блокировки дифференциала, 3 — электронный блок управления полным приводом.

Проверка системы

1. Убедитесь, что после включения зажигания индикатор загорелся примерно на 1 секунду.

2. Проверка работы привода блокировки заднего дифференциала. Примечание: установите рычаг переключения КПП в нейтральное положение.

а) Поддомкратьте автомобиль и запустите двигатель.

б) Установите рычаг раздаточной коробки в положение «L».

в) Выключатель блокировки дифференциала нажат (ON): загорится индикатор и произойдет блокировка заднего моста.

Примечание: если шестерни механизма блокировки дифференциала не зацепляются между собой, индикатор будет мигать, пока колеса проворачиваются, обеспечивая зацепление шестерен.

г) Выключатель блокировки дифференциала отжат (OFF): индикатор погаснет и выключится блокировка дифференциала заднего моста.

д) Проверьте напряжение между выводами «3» (М1) и «2» (М2) блока управления системой полного привода, выключатель блокировки дифференциала нажат (ON), когда спидометр показывает скорость 8 км/ч или выше.

Напряжение……………….не более 0,5 В

е) Выключатель блокировки дифференциала отжат (OFF).

ж) Выключите двигатель и опустите автомобиль с домкрата.

Проверка цепей

1. Отсоедините разъем от блока управления системой полного привода и проверьте разъем со стороны жгута проводов, пользуясь указаниями таблицы «Проверка цепи системы принудительной блокировки дифференциала».

в) С помощью вольтметра измерьте напряжение при различных положениях выключателя блокировки дифференциала (см. таблицу «Проверка напряжения выключателя блокировки заднего дифференциала»).

Если параметры цепи не соответствует номинальным, то замените блок управления системой полного привода, д) Установите блок управления системой полного привода.

Проверка привода блокировки заднего дифференциала

Проверка работы реле привода механизма блокировки

а) Поддомкратьте автомобиль.

б) Используйте заведомо исправное основное реле нагревателя и подсоедините его, как показано на рисунке.

Таблица. Проверка цепи системы принудительной блокировки дифференциала.

Неисправность	Выводы	Условия проверки	Значение
Привод блокировки заднего дифференциала	М1 — М2	—	Сопротивление менее 100 Ом
Заземление	GND — «масса»	Проводимость
Датчик скорости	SPD — «масса»	Автомобиль медленно движется	Проводимость 1 импульс на 0,4 м пути
Предохранитель «DIFF»	IG — «масса»	Замок зажигания в положении «ON»	—	Напряжение аккумуляторной батареи
Датчик включения блокировки заднего дифференциала	RLP — «масса»	Индикатор горит	Напряжение около 0 В
Индикатор не горит	Напряжение аккумуляторной батареи
Датчик включения полного привода (положение «L»)	4WD — «масса»	Индикатор горит	Напряжение около 0 В
Индикатор не горит	Напряжение аккумуляторной батареи
Выключатель блокировки дифференциала	R-«масса»	Выключатель блокировки дифференциала нажат (ON)	Напряжение аккумуляторной батареи
Выключатель блокировки дифференциала отжат (OFF)	Напряжение около 0 В

Таблица. Проверка напряжения выключателя блокировки дифференциала.

Выводы («+» и «-«)	Положение выключателя	Напряжение
«8» (4WD) — «7» (GND)	—	He более 0,5 В
«2» (RLP) -«13» (GND)	«ON»	He более 0,5 В
«3» (М1) — «2» (М2)	«OFF» -> «ON»	Не более 0,5 В —> 11 -14 В (в течение около 1 с) -» не более 0,5 В
«1» (М2) — «3» (М1)	«ON» -> «OFF»

Видео по теме «Toyota Hilux. Система принудительной блокировки заднего дифференциала»

https://youtube.com/watch?v=CcOCREO4mBs

Видео от Toyota Как работает дифференциал и типы дифференциалов

Демонстрация работы принудительно блокируемого заднего дифференциала на Элегансе

Электро блокировка заднего моста.

Симметричные дифференциалы

Чем больше величина коэффициента блокировки, тем лучше проходимость. А во время движения по ровной дороге по асфальту большой коэффициент наоборот ухудшает управление и динамику транспортного средства, потому что момент отстающего колеса момент в несколько раз больше, что способствует выталкиванию машины из поворота. В таком случае идет повышенный износ резины из-за пробуксовок, идет нагрузка на узлы привода, уменьшается коэффициент полезного действия и увеличивается расход топлива.

Преднатяг дифференциала — это, своего рода, взаимная уступка между комфортом управления и тяговой мощностью автомобиля.

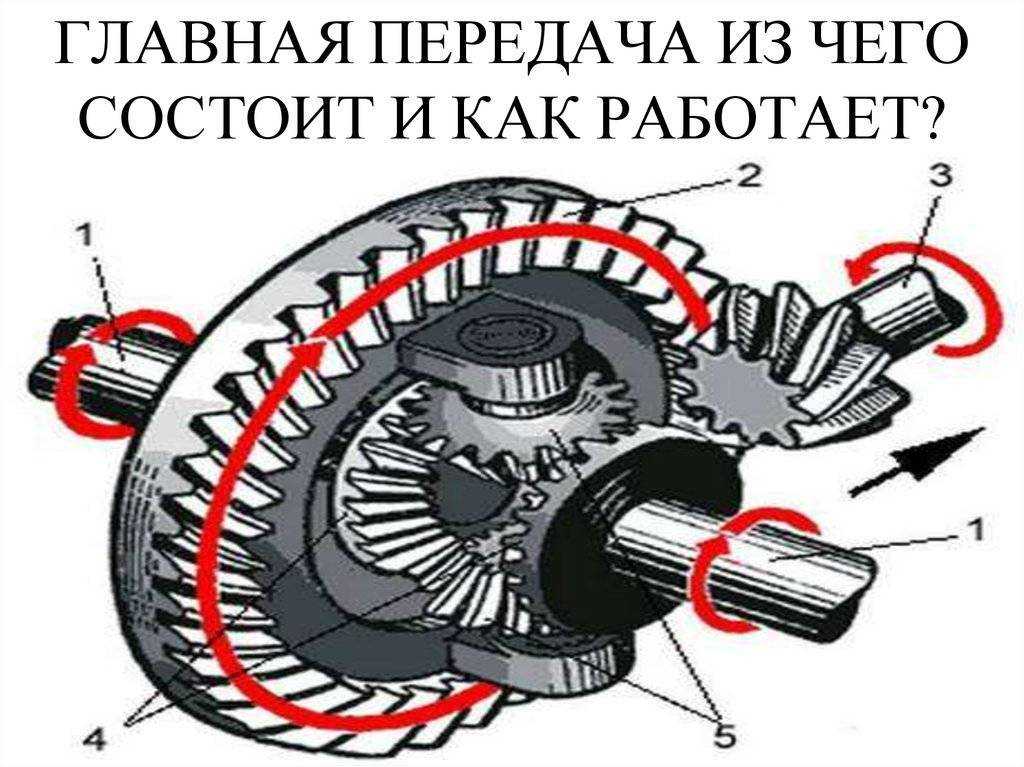

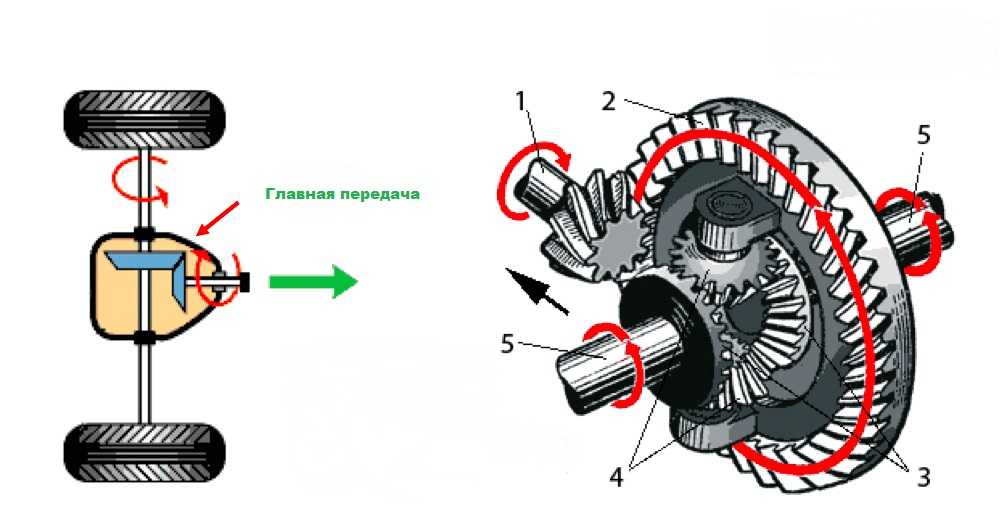

Устройство и принцип работы дифференциала

Для того чтобы определиться, как работает дифференциал в заднеприводной машине необходимо понять, что задняя ведущая ось вращается при помощи карданной передачи. После этого с помощью редуктора осуществляется поворот полуоси с колесом на ней. Дифференциалу удаётся совместить вышеперечисленные задачи так, чтобы колёса могли крутиться с различной скоростью. На автомобилях с передним приводом местонахождение и принцип работы дифференциального узла отличается. В данном случае крутящий момент от коробки передач сразу попадает на узел. После чего оказывается воздействие непосредственно на валы привода. Что касается полного привода, то для того чтобы ТС могло проезжать по разным участкам дорог, требуется не один, а целых три узла: между осями и между колёсами. В остальном принцип действия не отличается от вышеупомянутых.

Элементы, которые в дифференциале считают основными, это:

Полуосевые шестерни;
Шестерни сателлитов;
Корпус.

Сателлиты по своему строению похожи на планетарный редуктор. Основная функция сателлитов заключается в том, чтобы совмещать корпус и полуосевую шестерню. Шлицы соединяют корпус и шестерню с теми колёсами, которые в автомобиле используются в качестве ведущих.

Если шестерни, используемые в дифференциале, имеют разное количество зубьев и разную направленность крутящего момента, то подобные механизмы относятся к несимметричным. В случае когда у шестерёнок одинаковое количество зубьев — дифференциал симметричный.

Корпус — это «оболочка» узла, его основная часть, в которой размещается остальные части механизма.

Мой отзыв о Даке и Рейсинге

Так уж получилось, что мне пришлось пользоваться двумя упомянутыми типами самоблоков. Цена их на момент приобретения была почти одинакова – десять тыров, установка тоже одинакова, но вот результат совершенно разный.

Если ДАК отказал примерно через полгода, причем не интенсивной эксплуатации, а при движении по обычным лесным дорогам, то тольяттинский (вал рейсинг) работает до сих пор.

Может, мне просто не повезло, но неоднократно встречались сообщения, что при производстве ДАК-ов есть проблемы с качеством металла. Так что думайте сами.

А нужен ли?

Мнений о том, нужен ли вообще самоблок, огромное множество, причём самых полярных – от «зачем он нужен» до «нужен обязательно». Как всегда, выбор – дело личное и каждый должен сделать его сам.

Мне же кажется, что всё зависит от того, как и где вы передвигаетесь на своем автомобиле. Если на дачу или по большей части по асфальту, то вам точно не нужен самоблок.

А еще интересно: Свечи на ниву шевроле какие лучше

Примерно такая же ситуация, если ваше увлечение – оффроад и вы занимаетесь покорением непроходимых дорог. Здесь такие «полумеры», как самоблок, не пойдут и тут нужна полная ручная блокировка дифференциала.

Однако если вашей задачей является преодоление не слишком сильного бездорожья, движение по мокрой разбитой лесной дороге, т.е. обычные условия без экстрима, то самоблок может оказаться хорошим помощником в таких условиях.

Может, мне кажется, может, у меня так настроен самоблок, может быть, дело и не в этом, но зачастую, когда машина начинает «буксовать», неожиданно возникает рывок в противоположную сторону. Как будто сначала машина пошла туда, где колесо заблокировано, а потом оно опять получило момент, и машина дергается в противоположную сторону.

Самоблокирующийся дифференциал для Нивы является хорошим дополнением, позволяющим при правильном его использовании значительно улучшить ее внедорожные свойства.

Что такое преднатяг дифференциала

Дифференциал автомобиля занимается распределением крутящего момента с ведущего вала на правое и левое полуоси. Состоит дифференциал из 4-х конических шестеренок. По габаритам не большой. Если колеса крутятся с одинаковой нагрузкой, то дифференциал распределяет силу вращения пополам (50:50).

Если одно колесо наехало, например, на лед, то дифференциал на одно колесо дает большую вращательную силу, а на другую — меньшую. То колесо, которое на льду, получает повышенную угловую скорость и станет ведущим, а то колесо, которое крутится по асфальту — перестанет получать вращательную скорость и станет ведомым. Из-за этого, то, что момент вращения передается только на одно колесо, причем на то, которое находится (в данном случае) на льду, управление и проходимость автомобилем сильно ухудшается. Но, для сохранения управляемости и проходимости, ведущим колесо должно было стать то колесо, которое на асфальте. Чтобы избежать такого ненужного эффекта, было изобретено устройство — автоматический дифференциал повышенного трения.

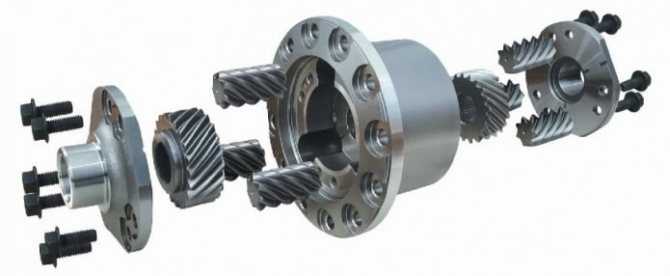

Самоблокирующиеся дифференциалы

Механизм повышенного трения — это многодисковый дифференциал, вискомуфта, самоблокирующийся дифференциал «Квайф» и «Торсен» осуществляет частичную блокировку автоматически, без переключения рукоятки водителем.

Отличие автоматического дифференциала от симметричного в том, что автоматический самоблокирующийся имеет пружинный пакет фрикционных дисков.

Состоит автодифференциал из:

ведомые червячные (полуосевые) шестерни;
ведущие червячные (саттелиты) шестерни.

Оси сателлиты и полуосей параллельны друг другу. Если одно колесо, допустим правое, начинает вращаться медленнее, чем колесо напротив, то, соответственно, и полуось с шестерней вращается медленнее и вращает с такой же угловой скоростью сателлит 2. Сателлит 2 передает вращение сателлиту 3. Сателлит 3 передает вращение шестеренке полуоси 4. В результате — разные угловые скорости колес на повороте.

Из-за того, что крутящие моменты в винтовом зацеплении разные, появляются осевые и радиальные силы, которые прижимают шестерни 1 и 4, сателлиты 2 и 3 торцами к крышке дифференциала. Червячные сателлиты 2 и 3 прижимаются к поверхностям отверстий, в которых они сидят. Благодаря образующимся при этом силам, происходит блокировка полуосей. Насколько сильно заблокируется полуось, определяется коэффициентом блокировки.

Характеристики дифференциала самоблока:

коэффициент блокировки дифференциала в % (КБД) (зависит от наклона зубьев, если винтообразный, или, если это диск, то углом чашки);
преднатяг блокировки в кг (это статическое сопротивление между 2 полуосями).

КБД — это отношение моментов сил отстающего к забегающему, то есть крутящий момент отстающего колеса делим на крутящий момент колеса, которое быстрее вращается.

Преимущества самоблокирующегося дифференциала:

Водителю не требуется самому включать самоблок дифференциала, все происходит автоматически.
Устраняет пробуксовку при разных значения сцепления колес.
Улучшает проходимость и динамику управления автомобилей на разных дорогах.
Эффективность разгона возрастает на разных дорожных покрытиях.
Детали самоблокирующегося и обычного дифференциалов взаимозаменяемы.
Какая-либо полуось не сломается, потому что нет полной блокировки колес.
Отключение, то есть разблокировка осуществляется путем сброса педали газа.

Самоблокирующиеся винтовые дифференциалы эффективно подходят для обычного автомобиля. Такие устройства надежные. Рабочий эксплуатационный ресурс винтовых самоблоков такой же, как и у коробок переключения передач (КПП). Они плавно активируются и дезактивируются.

Блокировки с помощью вискомуфты

Вязкостные муфты находят множество применений в автомобилестроении. Они доказали свою эффективность и в реализации блокировки дифференциала. Технически все довольно просто: вискомуфту монтируют так, что одним приводом она закреплена к полуоси, а другим – к чашке (корпусу) дифференциала. В случае движения по ровной дороге угловые скорости полуоси и корпуса будут одинаковыми, так что вискомуфта не будет обеспечивать блокировку – она остается разомкнутой. Здесь есть несколько важных моментов:

Блокировка осуществляется за счет повышения трения внутри вискомуфты;
Чем больше разницах в скоростях, с которыми вращаются полуоси и чашка, тем выше будет степень блокировки;
Замыкание и размыкание вискомуфты происходят достаточно плавно (однако замыкание происходит быстрее).

Вариант блокировки с помощью вискомуфты отлично подходит для автомобилей, которые эксплуатируются в довольно жестких, но все же не экстремальных условиях. Например, вискомуфта обеспечивает своевременную блокировку дифференциала по ходу езды по некачественным дорожным покрытиям, но вот в условиях настоящего бездорожья она показывает себя не так хорошо. Причина проста: устройство запаздывает при включении и перегревается вследствие постоянного чередования условий «нормальное сцепление мостов – плохое сцепление – временное отсутствие сцепления». Но, как и было сказано, в остальном такой вариант блокировки применяется довольно широко. Вискомуфтами дифференциалов оснащены такие популярные кроссоверы, как Lexus RX300 и Toyota RAV4.

Как выбрать преднатяг дифференциала

Можно установить преднатяг от 5 до 11-12, но это максимальные значения устанавливают для спортивных автомобилей. Среднее значение 7-8 кг.

Чем выше установленное значение, тем раньше и быстрее срабатывает дифференциал. Это очень удобно во время управления по бездорожью, но довольно опасно во время езды на хорошей дороге

Это важно, если в автомобиле установлена самоблокировка в передний мост, так как это может привести к ненужному рывку на руле

Если вы эксплуатируете автомобиль большую часть времени по бездорожью, то установленный больший преднатяг дифференциала отлично будет помогать преодолевать дорожные препятствия.

Если, в основном, эксплуатация автомобиля проходит по, относительно, хорошим дорогам, то надо устанавливать предварительный натяг поменьше.

Выбор варианта дифференциала для Лады Гранта. Со штатным дифференциалом поднятое домкратом колесо вращается, которое на земле стоит. С новым самоблокирующимся дифференциалом Val-Racing с установленным натягом 6 кг поддомкраченный автомобиль поехал, так как колесо, которое на асфальте тоже вращается.

Как выбрать блокировку для своего автомобиля (очень полезное видео-советую посмотреть).

Тест-драйв автомобиля НИВА с винтовыми блокировками

Как можно измерить подручными средствами установленный преднатяг на автомобиле

Разновидности системы

Схема работы электронного дифференциала Renault Clio: система считывает разницу в скорости между двумя передними колесами и подтормаживает буксующее колесо

Система противоскольжения устанавливается на автомобили многих автопроизводителей. Системы, выполняющие одну и ту же функцию на разных автомобилях, могут иметь разные названия. Наиболее известными из них являются EDS, ETS и XDS.

EDS — это электронная блокировка дифференциала, устанавливаемая на большинство автомобилей (например, Nissan, Renault).

ETS (Electronic Traction System) — это система, аналогичная EDS, разработанная немецким производителем автомобилей Mercedes-Benz. Этот тип электронного дифференциала доступен с 1994 года. Mercedes также разработал усовершенствованную систему 4ETS, которая может тормозить все колеса автомобиля. Им оснащаются, например, среднеразмерные кроссоверы премиум-класса (M-Class).

XDS — это усовершенствованная ЭЦП, разработанная немецким автопроизводителем Volkswagen. XDS отличается от EDS наличием дополнительного программного модуля. XDS использует принцип поперечной блокировки (торможение ведущего колеса). Этот тип электронного дифференциала предназначен для увеличения тяги, а также для улучшения управляемости автомобиля. Система немецкой компании устраняет недостаточную поворачиваемость при прохождении поворотов на высоких скоростях (недостаток, присущий переднеприводным автомобилям), обеспечивая при этом большую точность управления.

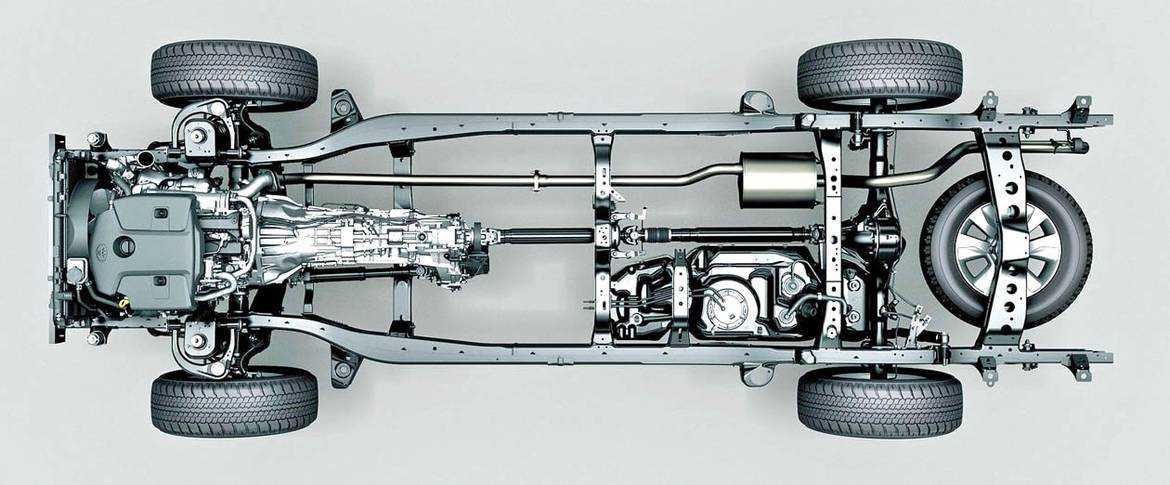

Жестко подключаемый, или полный привод Part-time

Этот тип привода считается самым простым и надежным, так как не имеет никаких сложных систем, которые должны отвечать за автоматическое распределение тяги по осям. По умолчанию крутящий момент передается только на одну ось, вторая ось включается только по необходимости с помощью раздаточной коробки с кулачковой муфтой. При включении «раздатки» обе оси жестко соединяются между собой, обеспечивая постоянное симметричное распределение крутящего момента.

Несмотря на конструктивную простоту, система имеет значимую особенность: невозможность ездить в режиме полного привода постоянно, а также на высоких скоростях и по ровным сухим поверхностям. Вернее, ездить-то можно, только с огромной вероятностью повредить систему полного привода.

Дело в том, что при повороте каждое из четырех колес вращается с разной скоростью и проходит свою траекторию поворота. Между осями нет никаких систем, компенсирующих разность этих скоростей, а потому вся нагрузка ложится на «раздатку», которая со временем и выходит из строя. Проще говоря, подключать вторую ось необходимо только для увеличения проходимости автомобиля на покрытиях, допускающих проскальзывание колес, таких как грязь, песок, снег, лед или в крайнем случае сильный дождь.

Проблемы

Что же касается технических проблем, то основной причиной выхода из строя раздаточной коробки как раз является пренебрежение правилами использования полного привода. Например, «раздатка» регулярно ломается на автомобилях Suzuki Jimny в силу того, что основными потребителями этого автомобиля являются представительницы прекрасной половины человечества, не особо разбирающиеся в конструктивных нюансах системы Part-time.

Если жесткое включение происходит не старым добрым рычагом, а с помощью электропривода, то система может не включиться. Происходит это чаще всего на стоящей машине, потому что зубья валов не попадают в зацеп и электроника дает отбой. Неисправностью это не является и исправляется просто накатом, чтобы в момент движения зацеп все же произошел.

Очень часто автомобили с системой Part-time являются объектами серьезного внедорожного тюнинга, а следовательно, и жесточайших нагрузок. Так что развалившиеся межколесные дифференциалы, оборванная цепь переднего вала и менянные главные передачи — не редкость на подобных авто. Однако в большинстве случаев узел настолько прост и надежен, что может вызвать вопросы лишь в случае огромных пробегов или халатного отношения владельца, например к замене масла.

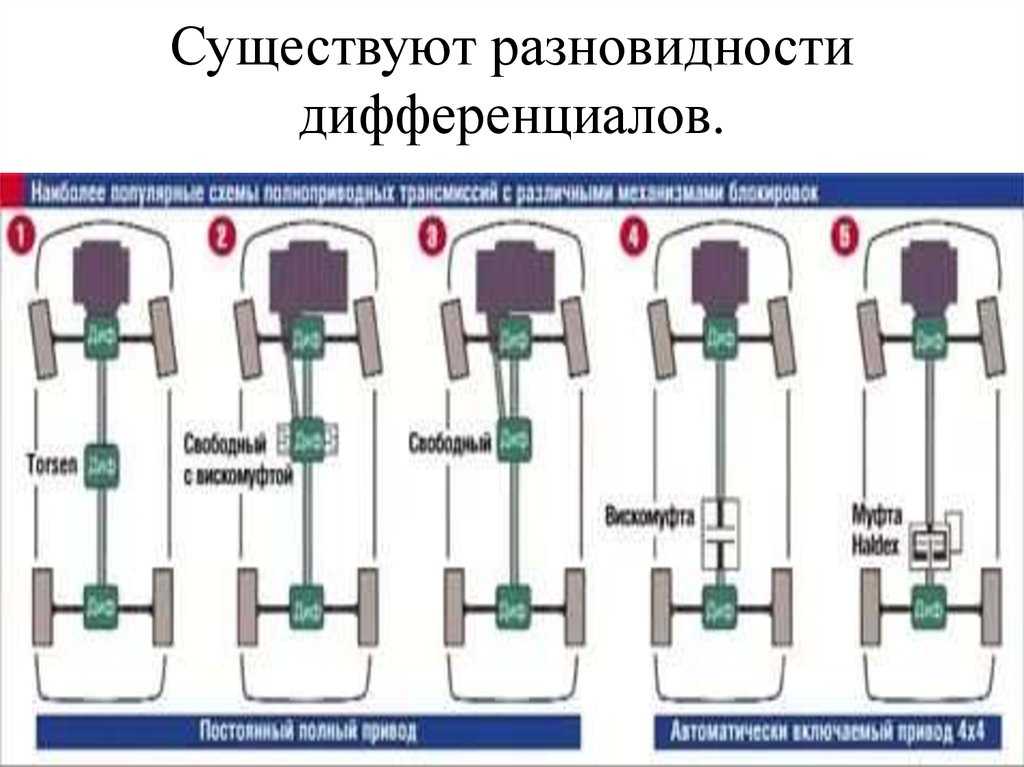

Разновидности блокировок межосевого дифференциала

В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:

Блокировка с вискомуфтой;
Блокировка типа Torsen;
Блокировка с фрикционной муфтой.

Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.

Блокировка с вискомуфтой

Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.

Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.

Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

Блокировка типа Torsen

Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.

Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.

Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.

Блокировка с фрикционной муфтой

Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.

При плавном движении автомобиля угловые скорости между его ведущими осями распределяются равномерно. Если одна из полуосей ускоряется, то фрикционные диски сближаются, сила трения между ними увеличивается, в результате чего происходит притормаживание полуоси.

Системы блокировки межосевых дифференциалов, устроенные на основе фрикционных муфт, на серийных автомобилях практически не применяются. Она достаточно сложна по своей конструкции, к тому же имеет невысокий ресурс из-за того, что рабочие элементы (фрикционные диски) быстро изнашиваются. Кроме того, устройства блокировки с фрикционными муфтами требуют частого обслуживания.

Разновидности механизма по способу блокировки

Временная остановка одного из работающих механизмов спасает не только от пробуксовки, но и от серьёзных проблем с неуправляемыми заносами. Можно заблокировать как колесо, так и половину оси. В зависимости от конфигурации автомобиля устанавливается дифференциал с ручным, самоблокировочным или электронным типом блокировки.

С ручной блокировкой

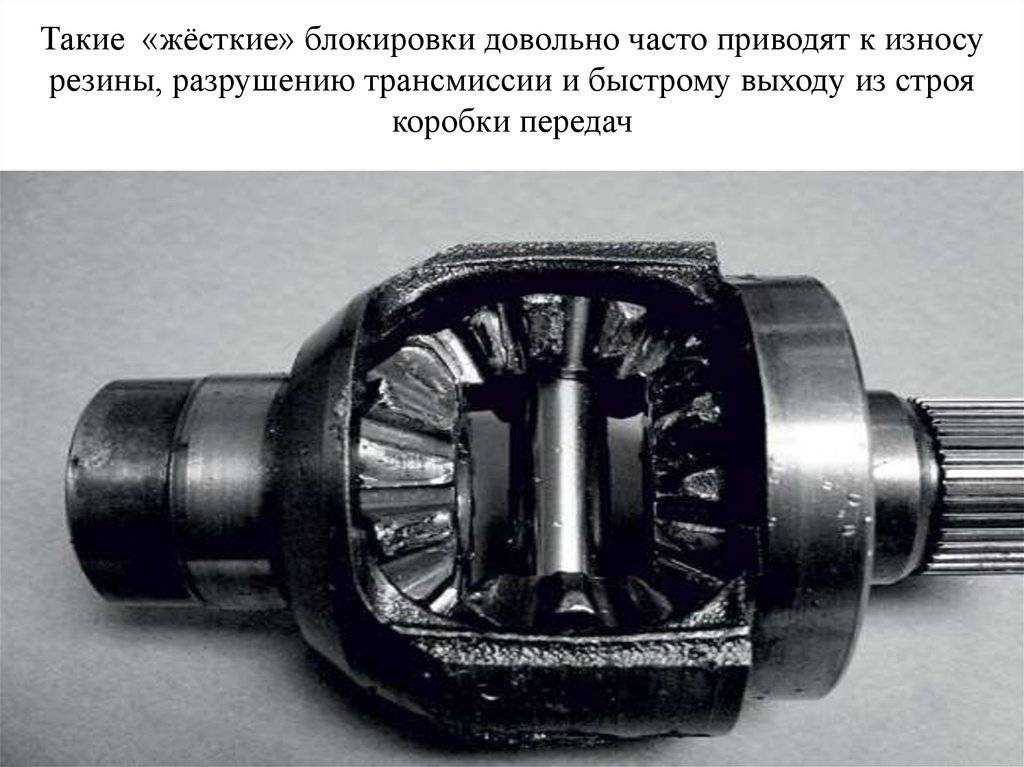

Дифференциал с ручным способом блокировки считают одним из наиболее примитивных. Отключение в ручном режиме осуществляется при помощи кнопок или рычагов, которые располагаются в салоне автомобиля. Подобный вид чаще всего используется в машинах, которые имеют полный привод, иными словами, во внедорожниках.

Планетарная система принимает форму муфты и блокирует возможность движения сателлитов. Эксперты настоятельно рекомендуют использовать ручную блокировку только после того, как будет выжата педаль сцепления.

Функция ручной блокировки применяется на внедорожниках, которые обладают рамной конструкцией. Желательно использовать ручную блокировку, уже имея хороший стаж вождения, так как управлять таким автомобилем значительно сложнее.

Toyota Land Cruiser 100 является внедорожником, имеющим кнопку блокировки межосевого дифференциала

Транспортные средства, на которых имеется ручная блокировка дифференциала:

Toyota Land Cruiser;
Toyota Hilux;
Шевроле Нива.

Самоблокирующийся

Данный вид узлов хорошо приспособлен к тяжёлым условиям вождения, так как значительно увеличивают проходимость авто. Основной принцип самостоятельной блокировки заключается в том, что определённые условия движения способствуют автоматической блокировке дифференциала. Если разница в полуосях становится слишком значительной, срабатывает механизм насоса, который нагнетает давление масла. После этого пластины начинают сближаться, а скорость колеса снижается. Этот метод позволяет правильно распределить нагрузку на колёса при буксовке или заносе.

Существует множество известных автомобильных самоблокирующихся дифференциалов. Например, узлы фирм Торсен и Квайф. Также примером подобного устройства является модель «speed sensitive». Механизм моментально фиксирует различную скорость вращения осей транспортного средства. Модель автомобиля, где стоит именно этот тип дифференциала — Toyota Rav4 с вискомуфтой. Если одна из осей начинает двигаться с намного большей скоростью, то муфта срабатывает и начинает тормозить движение предотвращая аварийную ситуацию! Как только скорость снижается, сила трения уменьшается и возвращает независимость частям узла.

Работа дифференциала Торсен основана на особенностях работы червячной передачи

На спецтехнике устанавливается другой вариант самоблокирующихся дифференциальных механизмов — кулачковые пары. Примером может послужить «ГАЗ-66». Подобная конструкция значительно увеличивает проходимость машины, однако вполне может создать опасные ситуации, когда дифференциал замыкается самостоятельно. Схема его действия очень проста и понятна: вместо «планетарки» в механизме применяются зубчатые пары. Они вращаются, если в скорости колёс возникают небольшие расхождения, однако если разница увеличиваются, то устройства входят в клин.

С электронным управлением

Блокировка узла в данном случае происходит после передачи датчиками информации в управление. Система управления может не только заблокировать дифференциальный узел, но и автоматически контролировать сцепление и тягу колёс. Датчики контролируют частоту оборотов всех осей, что значительно упрощает задачу управления автомобилем на разных поверхностях дорожного покрытия.

Система “Torque sensitive differential”

Система таких компаний, как R.T. Quaife Engineering и Zexel Torsen стоит выделить в отдельный раздел. Самоблокирующиеся дифференциалы имеют множество исполнений, однако механизмы упомянутых компаний особенно интересны. По факту, они работает с гипоидными парами, которые имеют свойство «расклиниваться». Это позволяет не только быстро вводить в работу механизм блокировки, но и производить разблокировку дифференциала именно тогда, когда нужно.

Дабы читателю было понятно, о чем идет речь, расскажем немного о гипоидных парах, которые еще называют гиперболоидными парами. Это особый вид винтовой зубчатой передачи, в которых сцеплены конические колеса с криволинейными или коническими зубьями. Самый важный момент: эти колеса расположены друг относительно друга под некоторым углом. Зачастую он равен 90°. Конструкций механизмов блокировки с использованием гипоидных пар как минимум три:

Гипоидные пары типа «ведущая шестерня – сателлиты» (T-1). Каждая полуось в такой конструкции имеет свои сателлиты, связанные с сателлитами другой полуоси прямозубым зацеплением. В нормальном состоянии пара заклинена, но как только дифференциал отдает момент одной из полуосей, пару расклинивает и это приводит к частичной блокировке;
Гипоидные пары, в которых оси сателлитов расположены параллельно полуосям (T-2). При этом сателлиты располагаются в чем-то вроде карманов чашек дифференциала. Спаренные сателлиты образуют между собой еще одну пару, которая при определенных условиях расклинивается и начинает работать на блокировку дифференциала;
Планетарный механизм блокировки. Принципиально отличается от двух вышеуказанных конструкций и в чем-то им уступает (T-3). Его основные особенности: смещенные диапазоны работы частичной блокировки и номинального распределения моментов между осями, компактность, высокая надежность.

Все три конструкции имеют достаточно широкое распространение, хотя многие концерны отдают предпочтение именно третьему варианту. Так, например, подобным механизмом блокировки дифференциала оснащают спортивные автомобили. Дело в и диапазоне работы и распределении момента, и геометрии механизма, и в его малом весе. Но на в обычных легковых автомобилях и тем более внедорожниках такие механизмы тоже находят применение. Особенно часто их можно видеть на автомобилях от концерна Toyota: Land Cruiser, 4Runner, Supra, RAV4 (4 поколения), Celica.

Какой лучше поставить самоблокирующийся дифференциал на «Ниву»?

На отечественный внедорожник можно монтировать электронный, комбинированный, механический либо пневматический самоблок. Модель первого типа обладает существенным преимуществом перед остальными версиями. Для его активации просто необходимо нажать кнопку. Работа механизма осуществляется автоматически, но только при условии, что машина движется на скорости, которая меньше порогового показателя. Отключение системы происходит при достижении режима, выше номинального параметра.

Пневматический вариант – приспособление, монтируемое на оба моста. К плюсам механизма относятся компактные размеры, принцип работы основан на использовании пневматической системы. Самоблок механического типа – самый дешевый и простой по конструкции. Надежность и эффективность эксплуатации зависит от двух полуосевых и пары распорных муфт, а также штифтов, пружин.
