Глючит иммобилайзер что делать?

Как отключить иммобилайзер?

Для отключения иммобилайзера не обязательно ехать в специализированный сервис, некоторые способы можно выполнить самостоятельно, следуя инструкции в интернете. Необходимо помнить, что это существенно снижает безопасность автомобиля. Наиболее распространенные способы:

• Деактивация при помощи кодирования;
• Применение второго ключа, вписанного заводом изготовителем;
• Деактивация при помощи стороннего модуля;
• Использование программы-обманки.

Деактивация при помощи кодирования

В первую очередь необходимо демонтировать блок управления иммобилизатором и подключить его к ноутбуку. Конкретную утилиту по работе с данной моделью иммобилайзера следует искать на тематических форумах. В самом процессе ничего сложного нет – достаточно подключить устройство, нажать кнопку для кодирования в программе и дождаться окончания процесса. После этого, можно устанавливать иммобилайзер обратно в машину.

Использование второго ключа

Суть метода в том, что в зону действия приемника сигнала помещается транспондер или запасной ключ целиком. Таким образом, в системе уже будет источник постоянного корректного сигнала, соответственно автомобиль можно будет завести любым ключом, подходящим к замку зажигания. Традиционное место установки – под обшивкой передней панели.

Встраивание стороннего модуля в блок управления

На Aliexpress можно приобрести специальное устройство, которое поможет выключить иммобилайзер «физически». Для того, чтобы найти подходящее, необходимо ввести в строку поиска запрос «IMMO Killer». Это небольшая микросхема, которая имеет три провода, разные по цвету. Алгоритм действий:

• Ключ зажигания вставляется в замок, но зажигание не включается. Главное, чтобы иммобилайзер сработал и выключил защиту;
• Микросхема подключается по следующей схеме – красный провод к питанию зажигания, черный провод к контуру заземления, желтый провод соединяется с дата-кабелем иммобилайзера;
• Штатный иммобилайзер отключается так, чтобы микросхема передавала данные напрямую к блоку управления двигателя.

После этой манипуляции штатный иммобилайзер перестанет блокировать запуск автомобиля.

Эмулирующее программное обеспечение

Наиболее доступный, но в то же время дорогой метод – это использование программы-эмулятора. После загрузки ПО, деактивируется защитная функция иммобилайзера, таким образом, что попытки несанкционированного доступа с незаводским ключом больше не вызывают блокировку всех систем. Плюсом такого метода является совместимость с современными моделями сигнализаций.

Общая проверка при неисправностях иммобилайзера

Прежде чем произвести отключение блока и ремонтировать неполадки своими руками, следует разобраться в признаках и причинах поломки.

Для этого следует выполнить проверку и осуществить определенные действия, которые позволят убедиться в том, что сломался именно иммо:

1. Зарядите аккумуляторную батарею. Если она разряжена, демонтируйте АКБ и восполните его заряд с помощью ЗУ.
2. Если используется неоригинальный ключ для разблокировки иммобилайзера, рекомендуем воспользоваться оригинальным устройством, рекомендованным производителем. Возможно, причина неработоспособности блокиратора заключается в выходе из строя метки. Тогда чинить штатный иммо нет смысла, целесообразно произвести ремонт ключа или поменять его на рабочий.
3. Извлеките ключ зажигания из замка, попробуйте найти неполадку с ним.
4. Иммобилайзер представляет собой электронное устройство, поэтому любые гаджеты и девайсы могут привести к появлению помех при передаче сигнала между блоком и ключом. Рекомендуем отключить и убрать подальше все устройства, которые могут стать причиной помехи. Если после этого работа иммо стабилизируется, то блокиратор исправен.

Схема подключения блокиратора

Признаки поломок

По каким признакам можно определить наличие ошибки в работе иммобилайзера автомобиля:

1. Стартерное устройство не вращает коленчатый вал при попытке запустить силовой агрегат.
2. Стартер вращает коленвал, но не заводит мотор.
3. На контрольном щитке автомобиля появился индикатор в виде неисправного иммобилайзера или значка Чек Энджин.
4. Автовладелец пытается открыть либо запереть двери машины посредством пульта, но устройство не реагирует.

При появлении первых признаков надо проверить блокиратор, иначе он откажет в самый неподходящий момент.

Причины неисправностей

Неполадки в работе иммо могут относиться к одному из двух типов:

1. Программные неполадки. Такие поломки связаны с неправильной работой программного обеспечения управляющего модуля мотора, блокиратора или чипа в брелке. Неисправность решается путем демонтажа устройства и его перепрошивки. Если причина неполадки связана с ключом, то его чип подлежит ремонту, если неисправность несерьезная.
2. Неполадки аппаратного характера. При такой проблеме ломаются платы или появляются неполадки в функционировании одного из основных элементов системы. Для определения причины требуется детальная диагностика.

Алексей З в своем ролике рассказал, как произвести ремонт блокиратора силового агрегата.

Какие существуют причины неполадок:

1. Аккумуляторная батарея отключалась от бортовой сети при активированном зажигании. Такую ошибку часто допускают неопытные автолюбители. Если транспортное средство обладает жесткой привязкой к ключу, то неисправностей в работе иммобилайзера не возникнет. Но некоторые модели авто Мерседес и БМВ достаточно чувствительно относятся к этому нюансу. Для ликвидации неполадки потребуется помощь специалиста.
2. Аккумуляторная батарея разрядилась при запуске двигателя. Если в работе силового агрегата возникли неисправности, но водитель пытался завести двигатель, прокручивая стартер, могут возникнуть проблемы. Особенно это актуально для холодного времени года. В это время автовладельцы часто крутят коленвал стартерным устройством до последнего, пока аккумулятор не разрядится.
3. Причина может быть связана с заменой силового агрегата или управляющего модуля. Если мотор не подлежит ремонту или ремонтировать его нецелесообразно с финансовой точки зрения, автовладелец его поменяет. При покупке подержанного силового агрегата рекомендуем приобрести весь комплект для управления ДВС — центральный модуль, иммо, а также чип-метку. В противном случае придется заново привязывать ключ к управляющему модулю, а сделать это самостоятельно сможет не каждый.
4. Неполадки в функционировании электрических устройств и оборудования. К примеру, могло перегореть предохранительное устройство, отвечающее за сохранность блокиратора двигателя.
5. Выход из строя прошивки. Вся кодировка блокирующих устройств сохраняется на плате eeprom. Эта схема относится к категории постоянных запоминающих устройств. В результате длительной эксплуатации или программных сбоев прошивка «слетит», схему придется программировать заново.
6. Поломка непосредственно чипа. Этот элемент устанавливается в ключ управления иммобилайзером. Извлечь элемент из него и продиагностировать непросто, требуется специальное оборудование. В продаже можно найти специальные приспособления, предназначенные для определения неполадок в работе чипов. При их использовании устройство не придется извлекать.

1. Ключ блокиратора

2. Управляющий модуль

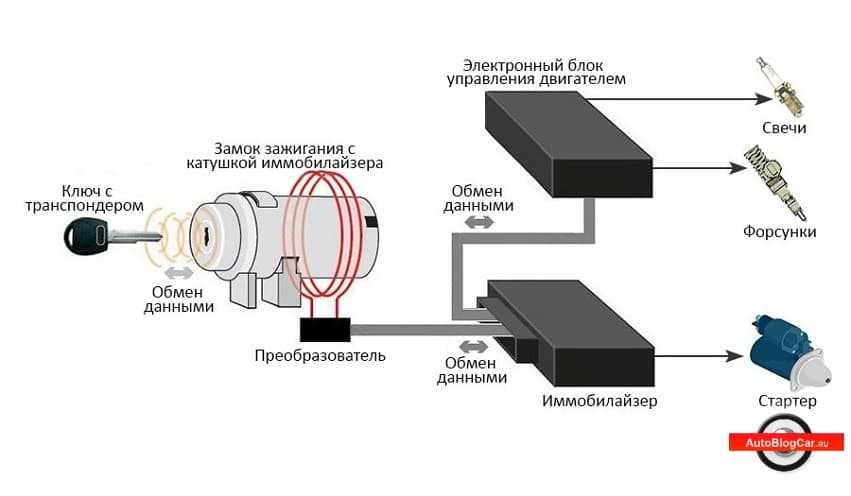

Как работает это устройство?

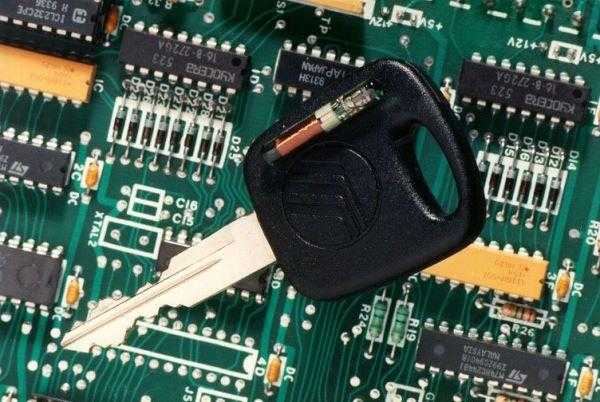

Иммобилайзер устроен достаточно просто. Помимо специального чипа (транспондеры чип иммобилайзера), о котором мы уже упомянули, есть ещё встроенная в автомобиль плата, которая осуществляет считывание информации с этого чипа. Сигналы, «секретный код», посылаются чипом транспондером в виде электромагнитных импульсов. Встроенная плата управления при помощи специальной электромагнитной катушки считывает сигналы с ключа и сравнивает их с теми, которые записаны как образец в памяти компьютера автомобиля.

Если всё в порядке, то третья составляющая иммобилайзера – электромагнитное реле – снимет блокировку с систем электронного бортового управления и автомобиль заведётся. Если же управляющая плата не найдёт необходимых сигналов, то все жизненно важные системы автомобиля будут заблокированы.

Принцип работы иммобилайзера в том, чтобы не дать злоумышленнику возможности завести двигатели автомобиля и уехать на нём. Определить визуально обустроена машина иммобилайзером, или нет, невозможно. Внешних признаков нет никаких, звукового сопровождения во время его работы тоже нет.

В контактных иммобилайзерах

В бесконтактных иммобилайзерах чип, посылающий сигналы, может быть вмонтирован в брелок, карточку по форме напоминающую банковскую, или что-либо другое. (Получается своеобразный карманный иммобилайзер). А принимающая сигналы плата – это уже больше антенна, которую могут установить в обшивке салона автомобиля. Радиус действия такой антенны мал – не более десяти сантиметров.

А вот в иммобилайзерах, которые именуются как «защищающие в движении», радиус действия принимающей платы большой. Но тут уже и принцип реагирования другой – блокировка двигателя возможна только при движении автомобиля. Данная система очень эффективна при разбойном нападении. Предположим водителя выбросили, заняли его место, уехали, а потом раз – и двигатель заглох

Важно, только чтобы брелок транспондер запускающий механизм блокировки автомобиля, оставался у законного водителя

Изучая эту тему, может возникнуть ещё один вопрос: «штатный иммобилайзер что это такое в машине?» Всё просто. Штатный – значит идущий в заводской комплектации автомобиля. Зачастую его система очень глубоко интегрирована в конструкцию авто. Но если производители не предусмотрели противоугонных устройств, то можно поставить иммобилайзер дополнительно.

Что такое обходчик иммобилайзера и зачем он нужен?

Прибор состоит из 2 петлевых антенн, соединенных с помощью реле. Одна антенная петля принимает информацию от транспондера, расположенного в считывающем модуле, а другая – направляет ее на замок зажигания (ЗЗ). Если машина заводится от ключа, реле переключается, и иммобилайзер (ИММО) включается напрямую. В случае подачи команды от блока автосигнализаци, цепи коммутируются таким образом, что информация от транспондера поступает через петлю ЗЗ в ИММО, который дает команду на пуск двигателя.

Где находится?

Штатный ИММО у всех машин одной марки устанавливается в одном и том же месте. Это связано с конвейерным производством. В российских авто он располагается:

1. Лада Калина. Находится за приборной панелью, автомагнитолой и приводами управления вентиляцией.
2. Лада Гранта. Установлен за приборной доской там, куда ведут провода антенны замка зажигания.
3. Нива Шевроле. Расположен в центральной консоли возле правой ноги водителя.

Виды устройств

Чтобы обойти штатный ИММО, применяют 2 типа устройств: ключевые и бесключевые. Первый предполагает использование штатного ключа либо транспондера, размещенного в специальном устройстве модуля. По сигналу от брелока или по команде охранной системы данные передаются от обходчика к штатному ИММО. У бесключевого устройства порядок передачи импульса проходит на программном уровне и не зависит от чипа.

Устройства передают информацию через CAN/Lin-шину или специальные приборы. 1-й вариант наиболее простой и не требует дополнительных вложений. Однако не все авто оборудованы такой шиной. Во втором случае перечень моделей авто гораздо шире, а сами обходчики оснащены дополнительными функциями.

Машины европейских и азиатских производителей применяют ИММО с радиочастотной идентификацией (RFID). Здесь посредством радиосигналов считываются либо записываются данные, хранящиеся в транспондере.

Устройства, использующие принцип VATS и установленные на американских авто, применяют ключи с резистором. Декодер получает сигнал в виде сопротивления установленной величины и разблокирует пуск двигателя.

Схема работы обходчика

Модуль обхода штатного иммобилайзера имеет вид небольшой коробочки со считывателем и антенной, в петле которой размещают ключ с транпондером. Работу обходчика обеспечивает реле, переключающее петли. Это устройство применяют те автолюбители, которые будут устанавливать охранный комплекс с функцией автозапуска. В этом случае включение двигателя происходит без ключа в ЗЗ.

В нормальном режиме водитель заводит двигатель ключом с чипом. Во время этого происходит обмен информацией между меткой и штатным ИММО. Данные считывает антенна, установленная на ЗЗ. Иммобилайзер получает информацию, анализирует и дает разрешение ЭБУ на снятие блокировки.

Для пуска двигателя без ключа антенную петлю обходчика располагают на ЗЗ. Принимающая и излучающая петли должны располагаться как можно ближе друг к другу.

Получив сигнал от брелока или команду блока автозапуска, обходчик передает импульс от дубликата чипа на приемную антенну ИММО, который воспринимает информацию так, будто она транслируется от штатного транспондера, и дает команду ЭБУ на запуск.

Как отключить иммобилайзер

Важное примечание – отключать ИММО лучше в том случае, если водитель досконально знает свое транспортное средство и процессы программирования. Пригодится также понимание электрической части машины. В целом описать последовательность действий по отключению иммобилайзера просто, так как на любом авто эта операция состоит из похожих действий.

В целом описать последовательность действий по отключению иммобилайзера просто, так как на любом авто эта операция состоит из похожих действий.

Работа как контактного, так и бесконтактного ИММО строится на следующих принципах:

• считывание кода, содержащегося в чипе, при помощи антенны;
• электронный блок управления сравнивает полученный код с хранящимся в памяти эталоном. Если сигналы совпадают, формируется команда, разрешающая работу мотора. В противном случае двигатель заблокируется;
• далее команду принимает микросхема, управляющая ЭБУ;
• именно программу этой микросхемы и нужно подвергнуть модификации. Точнее удалить данные об иммобилайзере. После чего последний можно просто отключить. В некоторых случаях вместо программирования микросхему заменяют новой.

Важно: перед отключением иммобилайзера нужно лишний раз подумать, нет ли других путей решения задачи. И только когда все варианты устранения неисправности не принесли результата, можно прибегнуть к отключению противоугонной защиты. . Чтобы успешно отключить иммобилайзер, запаситесь следующими приборами и инструментами:

Чтобы успешно отключить иммобилайзер, запаситесь следующими приборами и инструментами:

• шуруповерт или крестовые отвертки;
• торцовый ключ на 10;
• персональный компьютер или ноутбук;
• программатор ПАК-типа и программа к нему, которую необходимо скачать из Интернета;
• паяльник и принадлежности;
• изолента.

Успешность отключения ИММО базируется на строгом соблюдении нижеизложенной последовательности действий:

• найти электронный блок управления и отключить от него все разъемы;
• вскрыть корпус ЭБУ, найти на плате нужную микросхему и демонтировать ее;
• при помощи программатора заменить прошивку микросхемы. Новая прошивка не должна содержать информацию об ИММО;
• аккуратно впаять микросхему на место и произвести обратную сборку электронного блока управления;
• теперь ЭБУ не будет посылать никаких команд иммобилайзеру, так как просто не знает о его наличии;
• в самом ИММО нужно отсоединить или перерезать провода, подключенные к контактам 9 и 18;
• обрезанные провода соединить вместе и заизолировать место скрутки. Это позволит работать корректно системе диагностики авто;
• все снятое оборудование установить на штатные места, подключить к ЭБУ все ранее отсоединенные разъемы.

Важно: существует альтернативное решение по отключению иммобилайзера, гораздо менее трудоемкое. Для этого нужно воспользоваться прибором под названием «киллер». Принцип его работы похож на универсальный ключ

Также широкое применение находят эмуляторы. Использование такого устройства позволяет не только отключить ИММО, но и установить на авто любую сигнализацию от стороннего производителя.

Принцип его работы похож на универсальный ключ. Также широкое применение находят эмуляторы. Использование такого устройства позволяет не только отключить ИММО, но и установить на авто любую сигнализацию от стороннего производителя.

Отечественный автопром оснащается иммобилайзерами с таким же принципом действия, что и импортные устройства. Автомобили ВАЗ (от «Калины» до «Нивы-Шевроле») имеют дурную славу из-за частых отказов электронного блока управления. Именно поэтому отключение иммобилайзера для них очень актуально. Однако сами по себе приборы защиты, устанавливаемые в машинах ВАЗ (импортный Bosch M1.5.4, АПС-6 и устаревший АПС-4, «Январь 5.1.» и VS.1), средние по качеству.

В процессе снижения себестоимости машин ВАЗ ухудшилось качество и надежность отдельных узлов и агрегатов. Затронуло это также иммобилайзер с ЭБУ и их программную начинку. В некоторых моделях авто нужно набрать код ИММО нажатиями на педаль акселератора, если блок управления завис.

В целом же система, состоящая из ЭБУ, иммобилайзера и ключа зажигания, содержащего чип, функционирует таким же образом, как на авто других моделей и марок.

Признаки выхода из строя

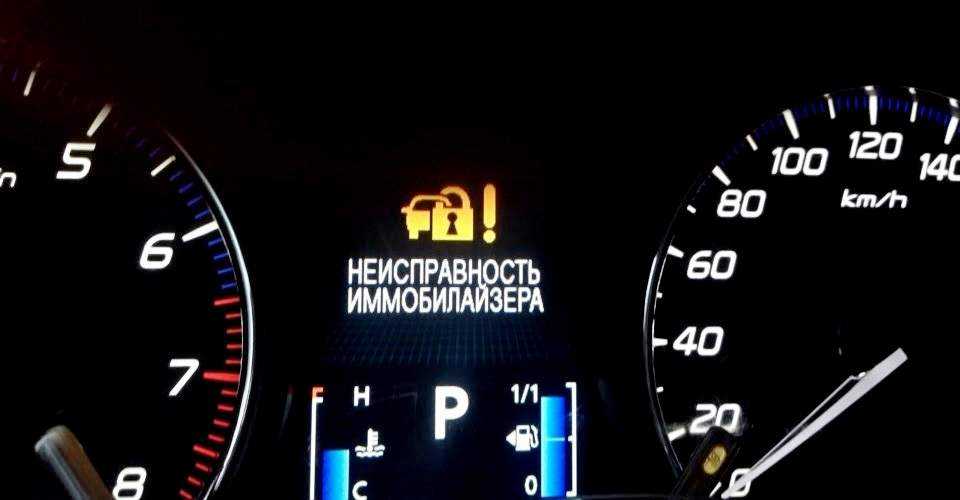

Индикатор неисправности на панели приборов

Проверку начинают с того, работают ли вообще автомобильные системы наподобие аккумулятора. О том, что связка «иммобилайзер-ключ» перестала действовать корректно, сообщают следующие признаки:

• приборная панель выдает свечение или мигание индикатора, на котором есть пиктограмма авто со значком ключа или замка;
• на бортовом компьютере появляется сообщение об ошибках, в которых упоминается иммобилайзер;
• бензонасос не издает характерного звучания, когда включают зажигание;
• стартер не крутит;
• смесь не воспламеняется при запуске стартера.

Судя по нашему опыту, появляется несколько симптомов одновременно. Но главный из них — индикатор неисправности на приборной панели. «Молчание» стартера может быть связано с неисправностью электрической цепи или самого устройства.

Пять основных признаков неисправности системы иммобилайзера двигателя

Как и любое электронное устройство, система иммобилайзера может работать со сбоями и создать для вас некоторые проблемы. Ниже приведены пять самых распространенных признаков, сигнализирующих о том, что в системе иммобилайзера вашего автомобиля присутствует проблема.

№ 1. Проблемы с блокировкой

Вы используете ключ для удаленной блокировки дверей своего автомобиля, однако они не запираются. К сожалению, многие современные автомобили не имеют замочных скважин на внешней стороне дверей, поэтому вы не можете открыть их вручную с помощью ключа.

Единственный способ блокировать двери без работающего умного ключа или брелока —запереть открытые двери изнутри, а затем их закрыть.

№ 2. Проблемы с разблокировкой

Вы, вероятно, не сможете открыть двери своего автомобиля с помощью умного ключа, если не смогли их заблокировать, как говорилось в первом пункте. Это означает, что если вы заперли двери изнутри, а затем их закрыли, вы не сможете вернуться в автомобиль, потому что ваш ключ не сможет открыть двери, и вам придется вызвать слесаря.

№ 3. Не запускается двигатель

Распространенной проблемой с иммобилайзером двигателя является то, что ваш автомобиль вообще не заводится. Кроме проблем с запирающими механизмами, это может быть связано с целым рядом разных причин, но если вы испытываете вышеупомянутые затруднения и не можете запустить двигатель, то у вас явно есть проблема либо с вашим иммобилайзером, либо с самим умным ключом.

проверить ВИН

№ 4. Ключ зажигания не вращается

Если ваш брелок имеет физический ключ, который вы должны вставить в замок зажигания и повернуть, но он не сдвинулся с места, возможна проблема с чипом транспондера внутри основания брелока, т. е. по какой-то причине он не посылает код безопасности на автомобильный иммобилайзер. Это часто происходит из-за его повреждения водой (вода и электронные приборы несовместимы) или из-за поломки чипа в результате падения или разрушения брелока.

Перед тем, как заказать запасной ключ, убедитесь, что используете правильный брелок для автомобиля. Если ваша супруга водит машину той же марки, еще не означает, что ее брелок будет работать в вашем автомобиле.

№ 5. Проблемы с автосигнализацией

Поскольку иммобилайзер является главной функцией безопасности вашего автомобиля, это означает, что при неисправном иммобилайзере сигнализация также не будет работать.

Что делать если случайно заблокировали двигатель?

Если по непонятной причине двигатель был заблокирован, то скорее всего вы сделали что-то не так и иммобилайзер активировал еще одну функцию, которая и произвела блокировку.

Тут многое зависит от того, какая система защиты установлена

Но в любом случае нужно обратить внимание на информацию на брелоке

Если стоит иммобилайзер StarLine, то при возникшей проблема на брелоке активируется надпись IMMO, при этом лампочка будет часто мигать.

Алгоритм действий:

1. Ключ выньте из замка зажигания;
2. Нажмите кнопку центрального замка.
3. Повторите попытку запускам двигателя.

Или:

1. Покиньте авто;
2. Поставьте сигнализацию в режиме охраны;
3. Выждите несколько секунд.
4. Снимите машину с сигнализации.
5. Запустите двигатель.

Что делать в таких случаях

Если есть подозрение на неисправность системы иммобилайзера и соответствующие признаки, самым правильным является проведение компьютерной диагностики. Она обязательно даст сообщение о неисправности системы иммобилайзера либо блокировании системы управления двигателем.

В некоторых моделях автомобилей, например Daewoo Matiz, неисправный иммобилайзер иногда не позволяет произвести диагностику блока управления двигателем.

Видео — возможная причина того, что иммобилайзер не дает завести машину:

Если нет возможности экстренно сделать диагностику, можно применить следующий алгоритм поиска и устранения неисправности:

1. Проверить, не утерян ли чип из родного ключа. Возможно, ключ уронил ребенок, затем его собрал, чип куда-нибудь закатился. Для этого следует разобрать родной ключ.

2. Если внутренности ключа имеют электронную схему и чип, подключенный к ней, возможно, разрядился элемент питания ключа, его лучше на всякий случай заменить на аналогичный.

3. Если есть дополнительный ключ или дубликат, можно попробовать запустить двигатель с его помощью.

4. В том случае, если дубликат отсутствует, необходимо удостовериться, что чип исправный. Его прошивка может «слететь» случайным образом. Для этой операции понадобится специальное оборудование. Можно воспользоваться услугами изготовителей дубликатов автоключей, эта услуга недорогая. Ключ помещается в поле катушки, и происходит считывание кода. Если чип нерабочий, код не индицируется, чип подлежит замене.

5. Следующий этап – проверка петли накачки. Для этого можно использовать самодельную петлю со светодиодом, подключенным к ней. Она размещается в область действия петли накачки, расположенной на замке зажигания. При наличии сигнала опроса светодиод будет моргать.

Петлю можно «прозвонить» с помощью мультиметра, ее сопротивление обычно в пределах от 20 до 500 Ом. Обрыв петли или ее короткое замыкание приводит к отказу считывания кода, петлю необходимо ремонтировать либо менять.

6. Следующий этап проверки – контроль напряжений, поступающих на блок иммобилайзера. Обычно на него поступает минусовая шина питания, плюс 12 Вольт по шине 30 (постоянно) и +12 Вольт по шине 15 (через замок зажигания). Распиновка блока иммобилайзера может быть различной, но эти напряжения все равно должны поступать. Если они отсутствуют, необходимо проверить все предохранители (если неизвестно, какие отвечают за подачу питания на иммобилайзер). Как правило, они расположены в салонном блоке предохранителей.

7. Аналогичным образом поступают при проверке напряжений по цепям питания блока управления двигателя. Это сделать проще, так как найти предохранители, отвечающие за его работу, проще.

8. Иногда в случае отказа запуска двигателя помогает временное отключение клемм аккумуляторной батареи (не менее, чем на 15 минут).

Назначение и принцип работы иммобилайзера

В переводе на русский, слово «immobillizer» означает «обездвиживатель». Устройство представляет собой электронную схему, включенную в разводку автомобиля, при помощи которой исключается возможность несанкционированного запуска двигателя с целью угона автомобиля. Это достигается прерыванием жизненно важных электрических цепей машины. Данный модуль, в отличие от сигнализации, использующей системы оповещения, работает скрытно.

Основная задача устройства – предотвратить угон транспортного средства даже при вскрытии злоумышленниками салона. С целью повышения эффективности его работы, в схему устанавливают реле, блокирующие запуск двигателя при отключении или демонтаже иммобилайзера, и даже при замыкании проводов в «правильном» сочетании. Отдельные модели совмещают со стандартной сигнализацией, которая при срабатывании запускает блокировку.

Иммобилайзер включает в себя следующие элементы:

1. Электронный блок, или «мозг» устройства, в котором находятся и обрабатываются коды ключей.
2. Блок управления двигателем (ECU).
3. Считывающая катушка.
4. Электромагнитные реле, выполняющие разрыв цепей, и обездвиживающие машину.
5. Ключ, находящийся у водителя, который выполняет роль элемента управления и активирует систему.

Иммобилайзер может блокировать как отдельный узел (силовой агрегат, коробку, тормоза или рулевое управление), так и несколько узлов.
