Распредвал Словарь автомеханика

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ,
важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного
и выпускного тактов работы ДВС.

Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

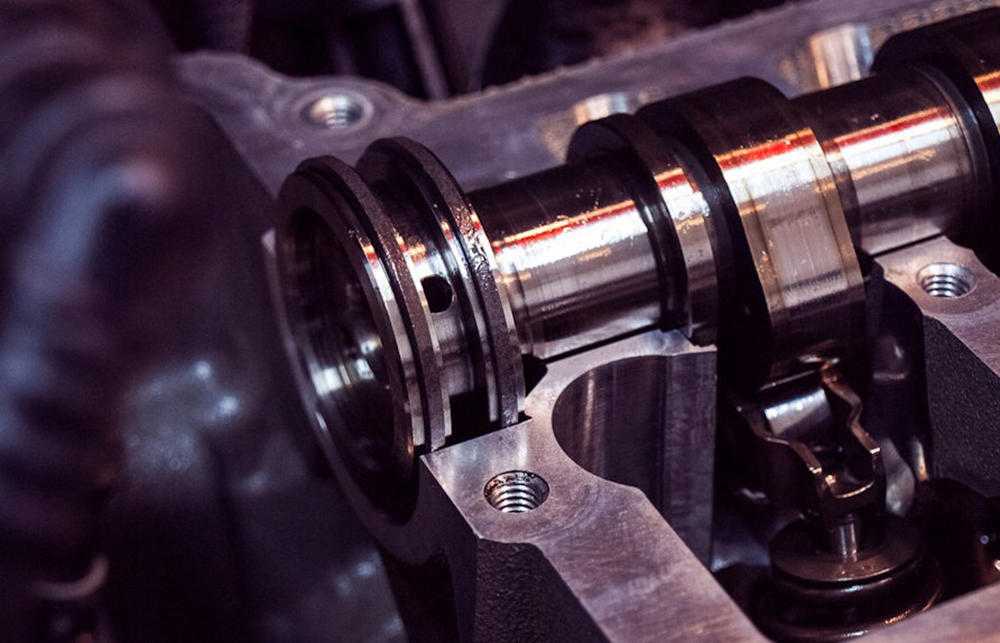

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.

Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.

Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.

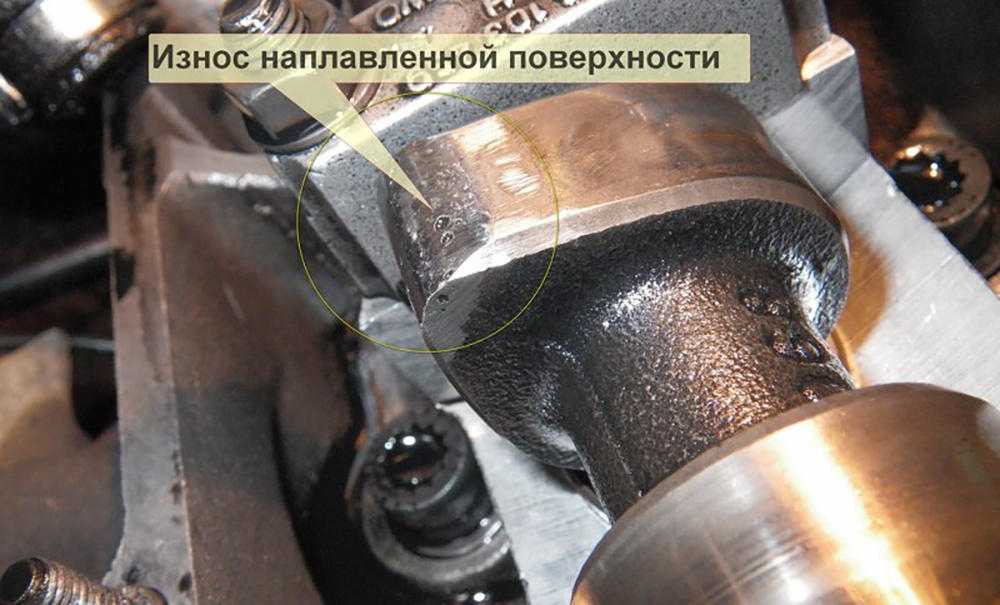

износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
износ подшипников;
механическая поломка одного из элементов вала;
проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
деформация вала, ведущая к осевому биению;
некачественное моторное масло, изобилующее примесями;
отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.

Связанные термины

Жесткость

Жесткость – это свойство кузова автомобиля сопротивляться динамическим и статистическим нагрузкам в процессе эксплуатации. Она напрямую влияет на управляемость.

Жесткость зависит от типа кузова, общей геометрии, количества дверей, размера машины и окон. Большую роль также играет крепление и положение лобового и заднего стекол. Они могут увеличить жесткость на 20-40%. Для большего увеличения жесткости устанавливаются различные распорки-усилители.

Наиболее устойчивыми считаются хэтчбеки, купе и седаны. Как правило, это трехобъемная компоновка, которая имеет дополнительные перегородки между багажным отделением и двигателем. Недостаточную жесткость показывают кузова типа универсал, пассажирский, микроавтобус.

Есть два параметра жесткости – на изгиб и на кручение. На кручение проверяют сопротивление при давлении в противоположных точках относительно его продольной оси, например, при диагональном вывешивании. Как уже было сказано, современные автомобили имеют цельный несущий кузов. В таких конструкциях жесткость обеспечивается главным образом за счет лонжеронов, поперечных и продольных балок.

Классификация спортивных распредвалов

Одним из ключевых узлов, формирующих характер вашего автомобиля, является распредвал. Для любителей добавить своему двигателю 5-10 свежих лошадок производители автозапчастей предлагают выполнить тюнинг двигателя установив спортивный распредвал.

Выделяют три основных типа спортивных распредвалов:

• низовой вал применяется и оптимально подходит для городской езды;
• универсальный вал выдает средние результаты, используется как в городе, так и на трассе;
• верховой вал максимально продуктивно работает на высоких оборотах в условии трассы.

Обычно у распределительного вала есть 3 основных параметра — это фаза распредвала, время перекрытия и высота подъема. Чем шире фазы распредвала, тем дольше клапана остаются максимально открытыми, что позволяет интенсивней наполнять цилиндры. Чем дольше фаза перекрытия распредвала, тем лучше продуваются цилиндры, освобождая место под новую порцию топливовоздушной смеси. Высоту открытия клапана применяют также для увеличения времени его нахождения в открытом состоянии.

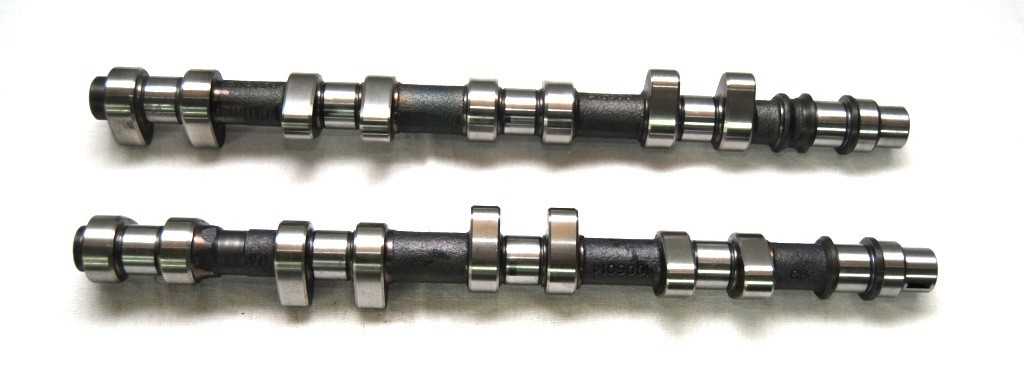

Распредвалы Honda F1 RA806E V8

Это интересно: Плафон освещения салона – классическое и нетипичное применение

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

• естественным износом элемента;
• низким давлением масла в смазочной системе;
• использованием низкокачественных масел;
• дефицитом масла в системе;
• нарушением температурного режима работы двигателя;
• механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

• механическая поломка компонентов;
• износ подшипников;
• износ кулачков;
• деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Виды валов по моделям

Рядовые автолюбители, особенно владельцы Шевроле Нивы, пытаются найти золотую середину, которая совмещала бы в себе возможности низового и верхового вала одновременно. Раньше таких валов не было, но теперь они есть, а потому мы покажем характеристику каждого вала в отдельности.

Ведущими производителями валов для классики и Нивы стали ОКБ «Динамика» и ОКБ «Двигатель». И вот кое-что из их продукции.

ОКБ Двигатель

Ниже представлен график характеристик валов 144, 44, 044, а также стандартного.

В верхней части графика изображен крутящий момент, а в нижней максимальная мощности и указано на каких оборотах будет пик.

• Самым верховым в этом графике можно считать 44 вал. Крутящий момент в полной мере ощущается на 4000 об/мин, а максимальная мощность на 5500 об/мин. Если вы не раскручиваете двигатель до таких показателей, смысла для вас в этом распредвале нет.
• 044 на графике — самый низовой. У него самый большой крутящий момент, но пиковая мощность ниже даже, чем в стоке. Подойдет для бездорожья или города.
• 144 — золотая середина. Характеристики больше, чем у стока по всем показателям. При этом, вал хорошо себя чувствует и на верхах и на низах.

ОКБ Динамика

Данное конструкторское бюро предоставляет большее количество разновидностей валов. Да и сами валы имеют меньшую цену.

113 и 114 валы. Имеют одинаковые характеристики, но второй заточен под гидротолкатели. Идеальный вариант и бюджетный вариант для тех, кто хочет увеличить и верха и низа при минимуме затрат. Серьезного прироста не будет, но момент увеличится на 10Нм, а мощность на 6-10 л.с. Валы считаются самыми низовыми из линейки.

115 вал — подходит для доработанных или расточенных моторов. Ставить на серийный двигатель нет смысла. Подхват с 3000 оборотов. Считается верховым. При езде на низах — хуже стокового. Впрочем, этот момент спорный и зависит от общей доработки мотора.

118 и 119 вал — аналоги предыдущего и подойдет на серийный мотор. Характеристики на низах чуть выше, но работает, в основном, в верхнем диапазоне. Дает неплохой прирост мощности. 119 — для моторов с гидротолкателями.

125 вал — подойдет для расточенных моторов до объема 1.9. Применение такого вала на серийном двигателей нецелесообразно. Прирост будет зависеть от степени доработки. Считается верховым — от 3500 об/мин.

130 вал — считается верховым и неплохо показывает себя на двигателях, доведенных до объема в 2 литра. Работать начинает с 4000 об/мин. Естественно, прирост зависит от общего уровня доработки.

Здесь рассмотрены не все известные валы. Если интересны другие экземпляры, можно изучить характеристики валов «Нуждин».

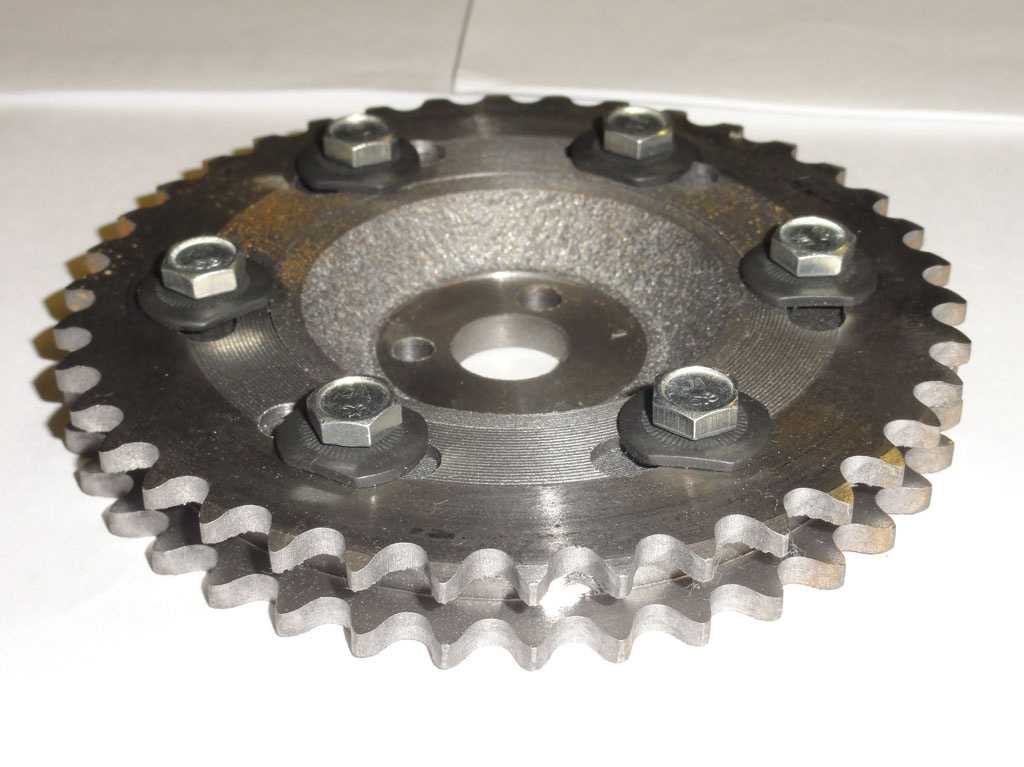

Зачем нужна разрезная шестерня на Ниве?

Любой спортивный распредвал имеет гибкую настройку. Автовладелец имеет возможность смещать фазы газораспределения, чтобы прибавить момента в низах или в верхах. Чтобы не откручивать и не переставлять звездочку распредвала, для этого существует разрезная шестерня:

Такая шестерня позволяет зубьям и цепи оставаться неподвижными, а сам вал поворачивать на нужный градус. Фиксация подвижной части происходит при помощи шести болтов.

Умелое пользование разрезной шестеренкой дает возможности улучшить характеристики и без того неплохого вала.

Распредвал

Распределительный вал (распредвал) — ключевой элемент газораспределительного механизма, который отвечает за своевременное открытие и закрытие впускного или выпускного клапана для подачи топливно-воздушной рабочей смеси или выпуска отработавших газов.

Распредвал служит для синхронизации впуска и выпуска на тактах работы ДВС. Деталь обеспечивает функционирование всего газораспределительного механизма с учетом порядка работы цилиндров и фаз газораспределения применительно к тому или иному конкретному двигателю.

Распределительный вал представляет собой вал с расположенными на нем кулачками. Распредвал вращается в подшипниках скольжения, которые выполнены в виде опор. К опорам распредвала по каналам поступает моторное масло под давлением из системы смазки. Количество кулачков на распредвале соответствует количеству впускных и выпускных клапанов двигателя. Один клапан получает свой кулачок, который осуществляет его открытие путем нажатия на толкатель. В тот момент, когда кулачок распредвала сходит с толкателя, тогда клапан закрывается под мощным воздействием возвратной пружины.

От формы кулачков распределительного вала зависят фазы газораспределения. Под такими фазами понимаются моменты открытия и закрытия клапанов, а также продолжительность пребывания клапана в открытом или закрытом состоянии. Современные силовые агрегаты имеют также систему изменения фаз газораспределения для повышения общей эффективности работы ГРМ и улучшения характеристик ДВС.

В двигателях современных автомобилей распредвал находится в верхней части головки блока цилиндров. Распределительный вал соединяется с зубчатой звездочкой или шкивом коленчатого вала двигателя посредством ремня или цепной передачи. Приводом распредвала выступает коленчатый вал.

На четырехтактных моторах весь ГРМ вращается в два раза медленнее, чем коленвал, так как полный рабочий цикл таких ДВС осуществляется за два оборота коленвала. За указанные два оборота впускной и выпускной клапаны должны открыться только по одному разу. Получается так, что распредвал, управляющий открытием клапанов, должен совершить только один оборот за рабочий цикл.

В конструкции ГРМ может присутствовать не один распредвал. Зачастую это обусловлено количеством клапанов на цилиндр. Сегодня наиболее широко применяется схема четырех клапанов на один цилиндр и двухвального ГРМ (один распредвал является приводом впускных клапанов, а другой взаимодействует с выпускными). Для V-образных ДВС устанавливают четыре распредвала, так как каждый ряд цилиндров имеет отдельную ГБЦ с двумя валами. Система ГРМ с одним валом называется SOHC (англ. Single OverHead Camshaft), двухвальная получила наименование DOHC (англ. Double OverHead Camshaft).
