Радиатор печки шевроле ланос

Функции, устройство и принцип действия радиатора печки

Радиатор (конвектор, теплообменник) печки — важнейший узел системы отопления салона любого автомобиля. Печка обеспечивает создание и поддержание комфортной для водителя температуры. Это особенно актуально в холодное время года. Кроме этого, отопитель предотвращает запотевание автомобильных стёкол.

Система отопления состоит из следующих узлов и деталей:

корпус;
радиатор печки;
патрубки теплообменника;
регулирующий кран;
вентилятор;
электромотор вентилятора;
воздуховоды и распределительные заслонки.

Система отопления нагревает поступающий в салон воздух

Роль теплоносителя выполняет антифриз, циркулирующий по системе охлаждения. Когда силовой агрегат прогрет и температура охлаждающей жидкости (ОЖ) достигает 50 °C, её можно использовать для обогрева салона. В зависимости от положения крана в радиатор поступает определённое количество горячего тосола. Вентилятор направляет поток воздуха из подкапотного пространства в салон. Этот воздух проходит через соты радиатора, получая тепло от разогретого антифриза. Чем больше тосола проходит через теплообменник, тем больше тепла передаётся воздуху. Поток разогретой ОЖ в радиаторе можно регулировать краном.

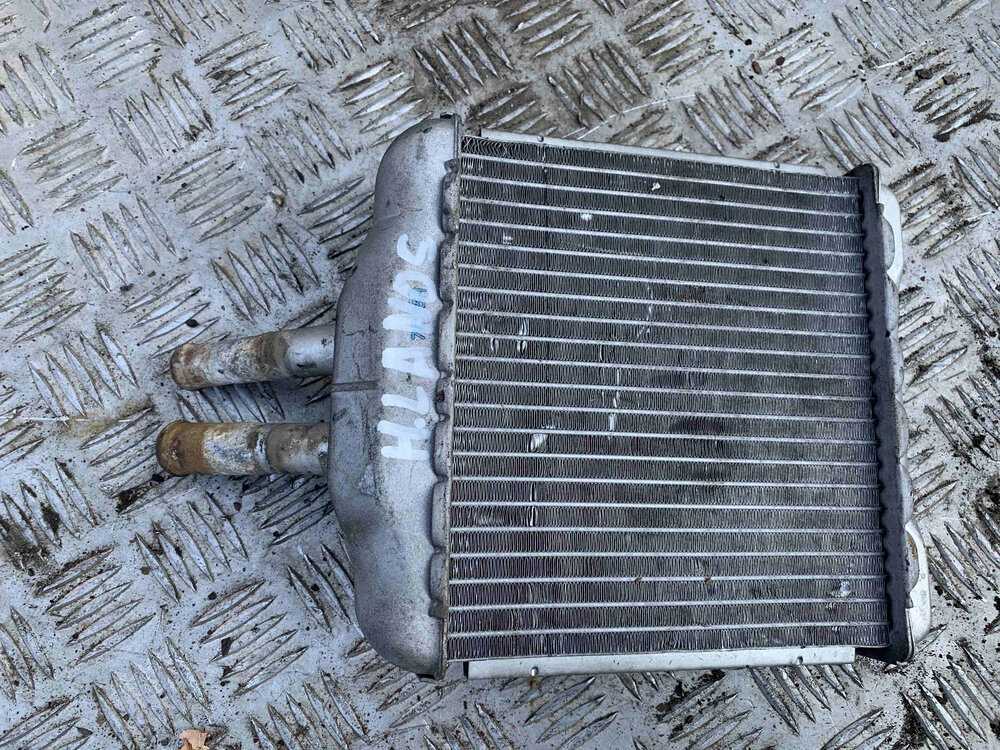

Радиатор печки Chevrolet Lanos имеет довольно простое устройство

В зависимости от модели авто температура воздуха в салоне регулируется различными способами — регулировочным краном, скоростью вращения вентилятора и положением воздушных заслонок. Нагретый воздушный поток регулируется и распределяется по разным направлениям. Направив тёплый воздух на лобовое и передние боковые стёкла, можно предотвратить их запотевание. С помощью заслонок можно направить воздух в область ног, лица и на определённые места боковых стёкол. Обдув лобового стекла также необходим для создания слегка повышенного давления, чтобы в салон не попадала пыль и грязь с улицы. Таким образом для водителя и пассажиров обеспечивается максимально комфортный микроклимат.

Особенности конструкции отопителя несколько ограничивают его работу. Так, печку нельзя включать на холодном двигателе. Нужно дождаться нагрева ОЖ до 50–60 °C. В противном случае двигатель будет прогреваться гораздо дольше, особенно в сильный мороз. Кроме этого, из-за повышенной влажности в салоне начнут запотевать стёкла. Поэтому в качестве дополнительных иногда устанавливают водные и воздушные обогреватели. Это зависит от конструктивных особенностей системы отопления конкретной модели автомобиля.

Замена радиатора печки

Радиатор печки — основная проблема некорректной работы системы отопления салона Chevrolet Lanos. Наиболее простой способ решения этой проблемы — замена радиатора. Работа довольно сложная, трудозатратная и дорогостоящая. Специалисты в автосервисе при замене радиатора полностью разбирают торпедо в салоне.

Однако работу можно выполнить и своими руками, не снимая торпедо. Для этого потребуется смотровая яма или эстакада и следующие инструменты:

набор гаечных ключей и накидных головок;
крестообразная и шлицевая отвёртки;
канцелярский нож;
клей «Момент»;
утконосы.

Для замены радиатора потребуется стандартный набор слесарных инструментов

Устройство и крепление корпуса печки не зависит от наличия в автомобиле кондиционера. Поэтому для всех моделей Chevrolet Lanos порядок замены радиатора печки одинаков.

Автомобиль загоняется на смотровую яму (оптимальный вариант).
Снимаются передние сиденья. Для этого под каждым из них откручивается по 4 болта.
Под водительским сиденьем отсоединяется датчик ремня безопасности.
Выкручиваются три самореза, и снимается пластиковый кожух КПП.
Выкручиваются два самореза, и снимается кожух ручного тормоза.
Из смотровой ямы снимается хомут крепления тяги коробки передач.
Снимается патрубок, через который сливается конденсат от кондиционера.
Откручиваются четыре болта крепления, и рычаг КПП вместе с тягой вынимается из салона.
Откручиваются гайки и болты крепления, и снимаются боковины, соединяющие кожух центральной панели с кузовом.
Снимается нижняя часть распределителя, направляющего воздушные потоки в область ног. Для этого выкручиваются три самореза — два вверху около магнитолы и один снизу. Если мешает жгут, отвёрткой поджимаются усики клипсы, и жгут вытаскивается из отверстия.
Демонтируется нижняя часть корпуса отопителя, который крепится на 10 саморезах. Откручиваются только 8, поскольку 2 самореза уже выкручены при снятии распределителя. Так как конструкцией такой вариант демонтажа не предусмотрен, снимать кожух в ограниченном пространстве следует чрезвычайно внимательно и аккуратно, чтобы не повредить его.
Открывается доступ к радиатору. Перед его снятием необходимо слить из системы ОЖ и отсоединить патрубки, по которым антифриз поступает в радиатор.
Радиатор освобождается от защёлки, расположенной снаружи. Кроме этого, снимается скоба с тыльной стороны. После этого радиатор можно вынуть.
Получив доступ к заслонке, регулирующей температуру, проверяется её работоспособность. Она может не полностью перекрывать поток холодного воздуха при установке регулятора температуры в максимальное положение. В этом случае на неё можно наклеить уплотнитель или отрегулировать тросик управления.

Установка нового или промытого радиатора печки производится в обратном порядке.

Радиатор можно заменить и другим способом. Для этого потребуется снять и извлечь из салона торпедо. Эту операцию можно произвести своими силами за полчаса, не снимая передних сидений. Торпедо вынимается из салона вместе с корпусом печки, открывая доступ к элементам системы отопления салона.

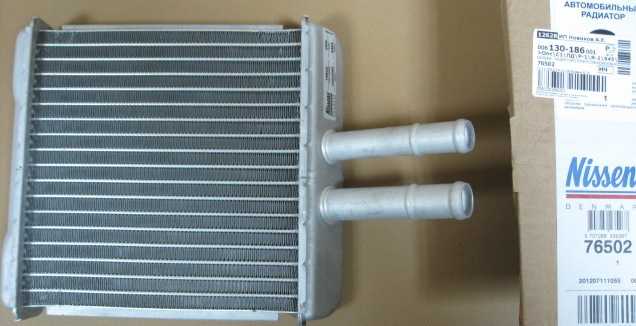

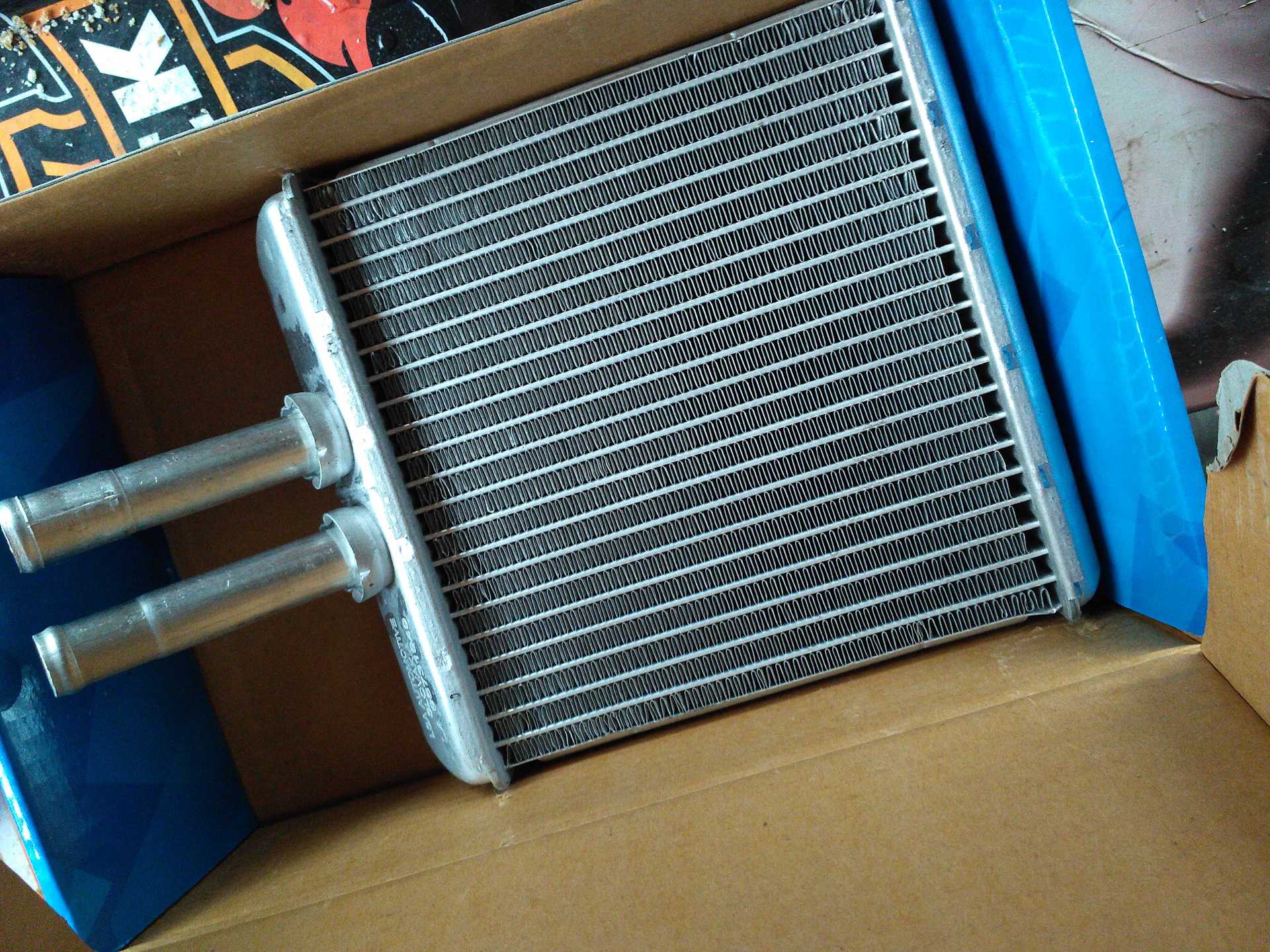

Выбор нового радиатора печки для Chevrolet Lanos

Для Chevrolet Lanos подойдёт радиатор печки от модели Chevrolet Sens, имеющий такие же размеры. Можно приобрести теплообменники с ленточной или пластинчатой системой охладительных рёбер. Кроме того, на рынке можно встретить ленточно-пластинчатые сборные и трубчато-ленточные паяные алюминиевые радиаторы таких производителей, как NISSENS, AVA, NRF, DAC, GROG, KMC с количеством магистральных трубок от 16 до 22. Стоимость изделий может сильно отличаться в зависимости от конструкции, качества исполнения и производителя.

Таким образом, отремонтировать и заменить радиатор печки автомобиля Chevrolet Lanos, последовательно выполняя инструкции профессионалов, довольно просто. Потребуется лишь свободное время и стандартный набор слесарных инструментов.

Daewoo Lanos SE › Бортжурнал › Запись #26. Снятие торпеды ч.1 «Замена радиатора печки. Чистка испарителя кондиционера.»

Теперь я самый настоящий ЛАНОСовод.)))) Снятие торпеды для меня уже не впервой, но не на этом автомобиле.

Вступительная часть.Всему приходит своё время и всему есть свой ресурс. Печка начала по настроению то греть, то не греть… Начал шерстить интернет, изучил всё вдоль и поперёк.Много умников выкладывают видео и интересные фото, типа «замена радиатора печки без снятия торпеды», но есть одно но, именно как они крышку нижнюю доставили или сам радиатор нет информации. Вообщем, благополучно я разобрал всё под печкой, все винтики выкрутил, даже тот, который возле самой перегородки моторного отсека, снял все сидения, кулису открутил и… сломал ту самую пластиковую крышку, которая с дренажом под кондиционер. И хрен её получится демонтировать без треска и сломанных частей, новую её трудно найти, пошел на разборку, где за неё загадали 200 грн., а что делать, пришлось взять.Но желание возиться дальше отпало. Я на это всё плюнул, собрал салон и прокатался неделю, но руки то чешутся. В сети наткнулся на самый правдивый ролик о замене радиатора печки —

Вот он и послужил мне инструкцией. Спасибо тебе милый человек, который эту всю процедуру снял на видео, и тем самым сэкономил мне пару тысяч гривен. (почему пару, узнаете дальше по тексту и объёму всех работ)

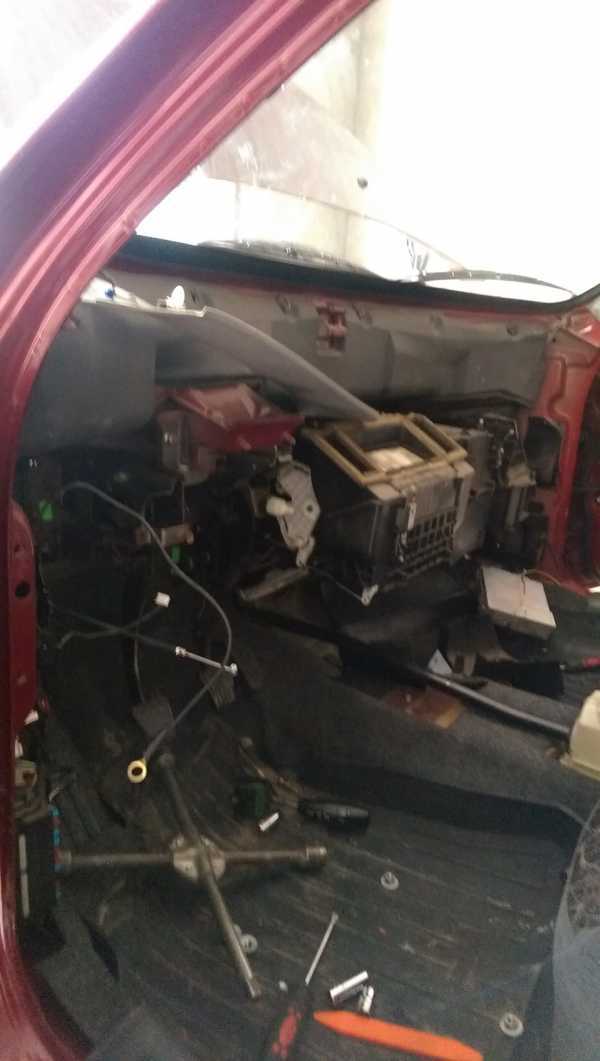

Часть первая: снятие торпеды и корпуса печки. А теперь зрелище не для слабонервных)))По стечению обстоятельств, выпали у меня три выходных. Толи подарки на 14 февраля повлияли на жену, толи звёзды так сошлись)))) она меня отстранила от всех домашних работ и отправила в гараж, приказав строго приходить на обед)))))При скидывании торпеды мне очень повезло, вся проводка штатная и без единого колхоза. Торпеду я скинул за пол часа, ну может чуть больше.

Полный размер

А дальше пошла эпопея со снятием патрубков с радиатора печки, мальчик я не маленький, и обхват руки у меня нормальный, что никуда их не просунуть.)))) Мучался я долго и счастливо с использованием всего сквернословного словарного запаса.

Полный размер

Поборол

Полный размер

Данный патрубок не получилось стянуть, прикипел он знатно.

Часть вторая: Моем, чистим, ставим новые детали. Решено было убить двух зайцев, а может и трёх (в след.записи), занялся чисткой испарителя кондиционера, так как до меня фильтра салона не было и летело всё в отверстие забора воздуха.

Полный размер

Разбираем корпус.

Полный размер

Грязновато.

Полный размер

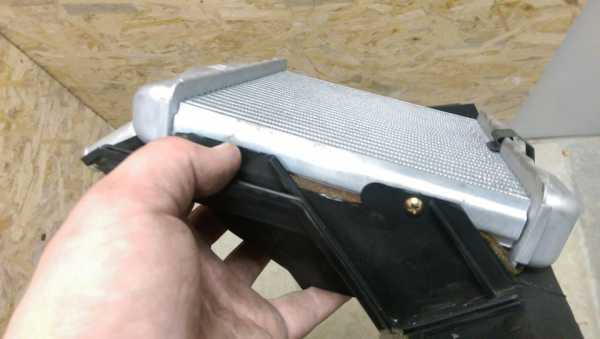

Отгибаем уплотнитель.

Полный размер

Снимаем пластиковую вставку, которая держит испаритель.

Полный размер

Теперь он чистый и обработан антисептиком.

Корпус печки так же был отмыт.

Полный размер

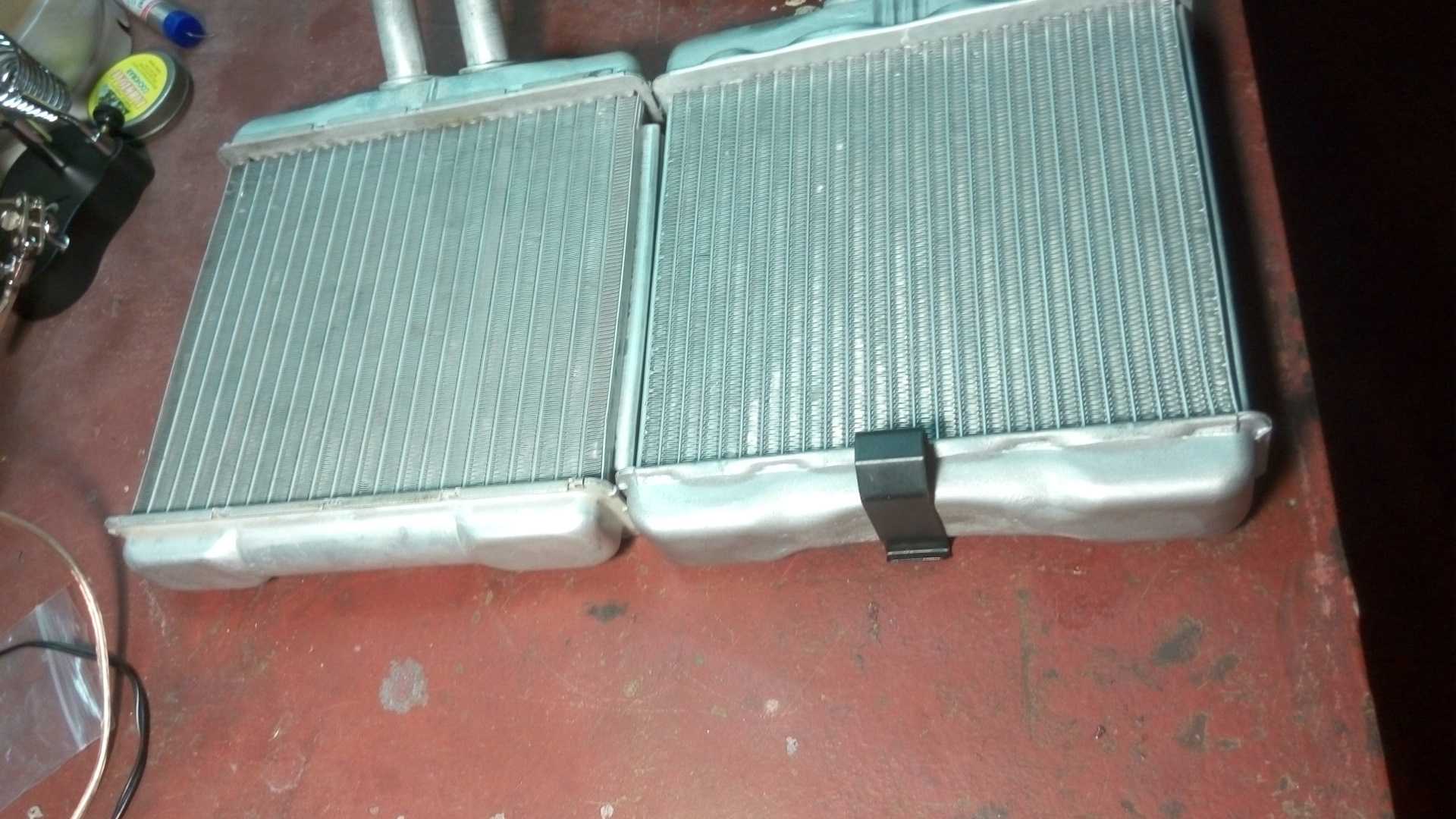

Старый — Новый

Полный размер

Один саморез.

Полный размер

Второй саморез.

Всё собрал. Затянул энное количество шурупиков. И посадил некоторые части на герметик.

Полный размер

Там был заводской герметик, и я добавил своего.

На этом второй день грандиозной эпопеи был закончен и удачно обмыт парочкой бутылочек пива.

P.C.: Перед разбором был выкачан фреон с системы кондиционирования на специализированном СТО. Антифриз не сливал, были задействованы зажимы на патрубках. Радиатор отопителя — TEMPEST.

Диагностика и устранение неисправностей

Поскольку все элементы системы отопления взаимосвязаны, выяснить причину неисправности иногда бывает довольно сложно. Аналогичные симптомы могут возникать по разным причинам. В холодное время года основным признаком неисправной работы печки является плохой обогрев — в салон поступает холодный или чуть тёплый воздух. Это может происходить по следующим причинам.

Неисправность термостата охлаждающей системы двигателя. В результате антифриз не нагревается до рабочей температуры. Это можно проверить, не снимая термостата. Нужно рукой потрогать шланг, идущий с выхода термостата к радиатору охлаждения. Если после запуска холодного двигателя он начинает сразу нагреваться, термостат не перекрывает поток ОЖ, позволяя ей течь по большому кругу через радиатор системы охлаждения. При исправном термостате температура шланга должна увеличиваться постепенно до 70–80 °C.
Образование внутри радиатора воздушной пробки, затрудняющей движение ОЖ. Радиатор печки перестаёт нагреваться, при этом часто включается вентилятор принудительного охлаждения основного радиатора. Избавиться от воздушной пробки довольно просто. Нужно остановить автомобиль на любом крутом подъёме или заехать на эстакаду под углом от 30–35 °C. Затем следует открыть расширительный бачок и на холостом ходу несколько раз резко нажать на педаль акселератора. Если это не помогло, радиатор, скорее всего, забит грязью и отложениями.
Закупорка каналов радиатора печки. ОЖ протекает через радиатор с трудом или совсем не протекает. Признаком этой неисправности является большая разница температур входного и выходного патрубков радиатора. Чаще всего такая ситуация возникает при использовании некачественного тосола. Проще всего в этом случае заменить радиатор. Однако его можно попытаться промыть специальными химически агрессивными растворами или лимонной кислотой. Приготовить раствор лимонной кислоты несложно. В 1 литре тёплой воды растворяется 400 г кислоты, затем добавляется ещё 3 литра холодной воды, и раствор заливается в радиатор.
Радиатор можно промыть специальными химически активными составами или раствором лимонной кислоты
Забивка сот радиатора листьями, пухом и другим мусором с улицы. Это не позволяет воздушному потоку проходить через соты радиатора и нагреваться. При этом температура входного и выходного патрубков почти одинакова. Проблему можно решить, полностью открыв заслонки и поместив во входное отверстие для наружного воздуха шланг от пылесоса. Создаётся обратная тяга, и удаляется мешающий движению воздуха мусор.
Разрушение крепления радиатора. При этом образуется щель, через которую холодный воздух, минуя радиатор, попадает в салон. Крепёж радиатора разработан крайне неудачно. Он изготовлен из пластика, который из-за низкого качества и перепада температур легко деформируется. Чтобы этого не произошло, крепление радиатора следует усилить дополнительными приспособлениями.
Так как штатный крепёж радиатора разработан крайне неудачно, он усиляется дополнительными скобками
Нарушение герметичности швов вентиляционного короба. В результате в салон попадает холодный наружный воздух. Решается проблема просто — швы заливаются любым герметиком или закрываются уплотнителем.
При нарушении герметичности швов на стыки центральной панели наносится герметик

Замена без снятия панели

Народный способ подойдет только в том случае, когда меняем только радиатор. Если же решено провести полную ревизию отопителя, и помимо самого теплообменника проверить и отрегулировать заслонки, поменять уплотнители, то в этом случае придется снимать переднюю панель, чтобы обеспечить полный доступ к корпусу для его разборки.

Инструменты и оснащение

Для выполнения замены методом, который не подразумевает снятие передней панели, потребуется:

новый радиатор (ремонт радиатора Шевроле Ланос невозможен и поэтому проще приобрести и установить новую деталь);
резиновые трубки печки (которыми теплообменник подключается к системе охлаждения);
набор ключей и головок (стандартных размеров);
отвертки (крестовые, плоские, длинные, короткие);
ветоши;
антифриз;
фонарик.

Упростить разборку позволит наличие гибкого удлинителя, набора крестовых и плоских бит и воротка с трещоточным механизмом (встречаются в наборах инструментов для ремонта автомобиля). С помощью гибкого удлинителя без проблем удастся добраться и выкрутить крепежи, расположенные в труднодоступных местах.

Технология выполнения работ

Подготовив необходимое оснащение, приступаем к работе. При этом один из этапов разборки подразумевает работу под авто, поэтому еще нужна смотровая яма.

Видео: Замена радиатора печки Lanos

Замена радиатора Ланос выполняется так:

Обесточиваем бортовую сеть (отсоединяем клемму с АКБ).
Сливаем антифриз с двигателя.
Со стороны моторного отсека отсоединяем трубки подачи ОЖ в печку (они «прикипают» к патрубкам радиатора, но если есть трубки на замену, то можно их срезать).
Забираемся под авто. Находим соединение тяги рычага КПП с коробкой передач, раскручиваем стяжной хомут и отсоединяем тягу.
Перебираемся в салон. Демонтируем и извлекаем передние сиденья.
Демонтируем накладки центрального тоннеля (сначала заднюю, потом переднюю).
Откручиваем 4 крепежных болта, которыми крепится кулиса рычага КПП к центральному тоннелю. Снимаем рычаг вместе с кулисой, потянув его в сторону заднего сиденья, и вытаскиваем его из салона.
Откручиваем крепление двух стоек, установленных между центральной консолью панели и тоннелем и снимаем их. Пол под панелью лучше застелить куском полиэтиленовой пленки (чтобы при дальнейшей разборке, остатки ОЖ не попали на проводку, проходящую по тоннелю).
За центральной консолью снизу находим нижнюю крышку корпуса печки, являющуюся дополнительно распределителем воздушных потоков в зону ног. Эта крышка фиксируется на 3-х саморезах (2 — спереди, 1 – сзади), которые выкручиваем, и снимаем крышку.
Под распределителем располагается нижняя крышка корпуса. Она крепится 8-ю саморезами по периметру (к некоторым крепежам добраться сложно, и здесь пригодится гибкий удлинитель). Выкручиваем саморезы.
Далее действия зависят от комплектации авто. На моделях без кондиционера нижняя крышка снимается без проблем. А вот в версиях с кондиционером снять крышку мешает дренажный патрубок. И здесь можно поступить двумя путями: с силой потянуть крышку в сторону салона и вниз (но так можно ее повредить) или же отрезать дренажный патрубок (в процессе сборки вместо него поставим отрезок трубки).
Когда снимем крышку, появится доступ к самому радиатору. Он в передней части удерживается пружинным фиксатором, а сзади – саморезом. Убрав крепежи, извлекаем потекший или забитый теплообменник и на его место устанавливаем новый.

Сборку салона выполняем в обратной последовательности.

Хотя некоторые этапы разборки сделать непросто и неудобно, замена радиатора Ланос без демонтажа панели позволяет выполнить работы за один день и самостоятельно.

Замена радиатора печки шевроле ланос фото

Первое, что нужно сделать – снять шланги на радиаторе отопителя и слить антифриз или тосол. При сливе заранее приготовьте подходящую емкость, чтобы жидкость не вылилась на пол гаража. Эта емкость потом еще нам понадобится. Далее ослабляем хватку хомута, который держит тягу рычага переключения передач. Болтик нужно выкрутить целиком.

После этого можно вытащить из тяги ось механизма рычагов КПП. Чтобы потом на сборке не гадать, где была точка соединения, отметьте ее чем-нибудь. Крепежный хомут убираем полностью. Если имеется кондиционер, то прямо в пределах корпуса отопителя расположен сливной штуцер для выхода конденсата из радиатора. Штуцер можно найти в зоне, расположенной левее радиаторных патрубков печки. Как правило, его можно узнать по Г-образному резиновому шлангу, идущему к низу.

Перепрыгнем на несколько шагов вперёд – проблема при снятии кожуха

Для снятия кожуха, который защищает радиатор, нужно его немного надавить вниз, чтобы крепежные шипы вышли из пазов. Этому может помешать штуцер, но для его демонтажа нужно потянуть кожух к себе, что будет невозможно, так как крепление методом пазов и шипов это не даст.

Получается замкнутый круг. Что делать?

Иногда применяют силовые меры, но это может привести к множественным поломкам кожуха. Даже если его потом заклеить, все равно придется поломать на установке. К счастью, смекалка автомобилистов помогла умельцам найти выход из этой спорной ситуации. Можно взять пилу по железу или болгарку и срезать штуцер на максимум. Для этого лучше находиться под машиной. Затем останется снять кожух и вырезать остатки от штуцера под корень. Эта операция вполне безопасна, ведь по штуцеру вытекает простой конденсат без давления. Когда вся работа будет сделана, то можно вместо него вставить в отверстие любую трубочку подходящего размера, чтобы отвести слив от двигателя.

Вернемся к продолжению основной работы

Мы сделали все, что нужно было предпринять снизу автомобиля. Дальнейшая работа предстоит внутри салона. Нужно снять пластиковый тоннель. Откручиваем пару саморезов в передней части с двух сторон, выдвигаем кресла вперед на максимум, там еще пара саморезов. Поднимаем кормовую часть и отсоединяем половину кожуха. Сиденья отодвигаем в противоположную сторону на весь ход.

Осталось выкрутить оставшийся саморезный винт, далее нужно вытащить передок, предварительно отсоединив прикуриватель. Могут помешать кресла, но они мягкие, их можно сдавить, а кожух из пластика достаточно эластичный, чтобы безопасно его погнуть.

Аккуратно убираем две боковые части в нижней части консоли. Не забываем, что один болт крепления фиксирует клемму массы. При обратной сборке не забывайте их закрепить на место.

Выкручиваете четыре небольших болта, затем смещаете всю рычажную конструкцию переключения передач с тягой по направлению к пассажиру и потихоньку вытаскиваете весь агрегат из салона. Чтобы эта процедура была более комфортной, нужно увеличить обзор. Для этого просто снимите бардачок, выкрутив пару болтов.

Ключевые действия

Сейчас пришло время самого интересного. Нужно снять раздваиватель воздушных потоков к ногам. Его держат три самореза: два в передней части (они одновременно еще и держат предок нижнего радиаторного кожуха отопительной системы) и третий саморезный болт находится позади, в центре.

Из инструментов рекомендуется взять небольшую трещотку и удлиненную головку на 7. Все саморезы, которые на виду, удобно отвинчивать головкой с простым удлинителем, а более дальние – длинной головкой. Зафиксировать местоположение саморезов в корпусе, который полностью собран, довольно затруднительно, поэтому заранее сориентируйтесь, как они расположены при снятом защитном кожухе.

После раскрутки начинаем вытаскивать конструкцию. Передок немножко сдвигаем к низу, а задок придавливаем к полу, и достаем кожух из-под отопительной системы. Далее придется немного попотеть. Радиатор зафиксирован в двух точках. Сверху – на защелке, а в нижней части есть фигурная скобка недалеко от патрубков, ее держит саморез, который можно хорошо рассмотреть в зеркало. Вытаскиваем саморез, отсоединяем защелку – все, радиатор мы сняли, меняем его на новый. Отметим, что защелка крепится на тонкую перекладину из пластика, которую можно переломить, если действовать грубо. Так что проводите работы аккуратно.

Теперь вы знаете, что на шевроле ланос замена радиатора отопителя, не такая уж и сложная процедура. Так что желаем вам удачи в том, как заменить радиатор печки на ланосе.

Если статья понравилась, делимся в соцсетях и оставляем комментарии!

Замена радиатора печки на Ланосе

Если в процессе эксплуатации автомобиля Шевроле Ланос вы столкнулись с проблемой плохой работы печки, не спешите ехать в сервисный центр. Замену радиатора и настройку системы отопления можно сделать своими руками без больших финансовых и временных затрат. Главное – найти неполадку в системе и устранить её с помощью пошаговой инструкции.

В модели Ланос печка расположена под центральной частью торпеды. Устройство подаёт тёплый воздух в салон, тем самым поддерживая комфортную температуру во время движения или стоянки авто. Воздух нагревается за счёт циркуляции рабочей жидкости с высокой температурой, вся система должна быть полностью герметизирована и не иметь повреждений.

К сожалению, сама конструкция печки не сильно надёжна. Чаще всего ломаются крепления радиатора, что приводит к пропусканию холодного воздуха. Номинальная температура падает и даже при крайнем положении регулятора дует прохладный воздух. Среди известных проблем также можно выделить следующие:

забивается радиатор;
утечка рабочей жидкости;
неполадки в работе термостата.

Определить повреждения в патрубках довольно просто. Если появились пятна и количество рабочей жидкости в расширительном бачке уменьшается, нужно полностью осмотреть трубопровод. Если низкий КПД системы отопления связан с нерабочим термостатом, то стрелка на панели приборов будет находиться в крайнем положении даже при нагретом двигателе.

Совет: перед началом ремонта постарайтесь исключить все возможные факторы, которые влияют на работу печки. Это позволит точно определить причину неисправности.

Как поменять, не снимая торпеду

Основная трудность, с которой сталкиваются при ремонте печки, это доступ к нижнему кожуху. Для классического демонтажа этого элемента потребуется снять всю торпеду, на что уйдёт довольно много времени. Вытянуть радиатор можно проще и быстрее, если работать с нижней стороны. Для начала делаем подготовительные работы:

Для удобства работы снимаем оба передних сидения.
Снимаем шланги трубопровода и сливаем рабочую жидкость в заранее подготовленную ёмкость.Снимаем патрубок и сливаем рабочую жидкость с системы отопления
Ослабляем хомут, который удерживает рычаг КПП, и полностью выкручиваем болт крепления.Откручиваем болт и снимаем хомут для последующего демонтажа рычага
Вытягиваем ось рычага коробки передач из узла тяги.

Теперь у нас есть свободное пространство для работы. Но чтобы снять сам радиатор, потребуется демонтировать боковые металлические элементы, которые соединяют пол и консоль.

Теперь можно снимать нижний кожух:

Выкручиваем 8 винтов кожуха отопителя. Это сделать непросто, потребуется специальный ключ (трещотка и удлинённая головка на 7), так как работать придётся снизу.Для снятия кожуха потребуется открутить 8 болтов
Снимаем кожух и получаем доступ к радиатору.
Открываем защёлки и вынимаем отопитель из пазов.

Сборка проходит в обратном порядке. Стоит заметить, что заводские крепления радиатора часто ломаются и лучше доработать эти элементы из подручных материалов. Можно использовать изделия из металлического листа диаметром 2 мм.

Совет: При сборке все элементы должны быть установлены на свои места и надёжно закреплены, чтобы не было щелей. Можно использовать изоляционные материалы на стыках. В противном случае печка будет работать неэффективно.

Видео снятия и замены радиатора печки на Lanos

Как снять на авто с кондиционером

Проводить замену радиатора в моделях с кондиционером несколько сложнее. Всё дело в штуцере слива конденсата, который мешает при съёме отопителя. Решить эту проблему можно двумя способами:

Приложив физическую силу, вытягивая кожух на себя и опуская его вниз.
Спилить штуцер обычной ножовкой по металлу.

Подобные мероприятия стоит проводить на свой страх и риск. Но если все сделать аккуратно, то критических повреждений кожух не получит, возможно, немного деформируются края.

Чтобы заменить радиатор печки в Ланосе, необязательно полностью снимать торпеду. Проводить ремонт можно снизу, просто сняв передние сидения и рычаг КПП. Используя инструкцию, вы сможете своими руками заменить отопитель и сэкономить на услугах автосервиса.

Почему на автомобиле передняя панель называется торпедо

Часто от владельцев автомобилей слышно слово торпеда, которая подразумевает собой вовсе не боевой снаряд, а переднюю панель приборов на ТС. Почему же торпеда стала синонимом передней панели автомобиля? Сегодня если узнать у современного водителя, почему он называет панель торпедой, то наверняка кроме пожатия плечами, другого ответа не услышать.

Чтобы разобраться, что общего между панелью автомобиля и торпедой, необходимо окунуться в прошлое. Впервые слово торпедо в автомобиле применили в 1947 году, когда был выпущен автомобиль с необычайной формой передней панели. Все приборы управления были расположены вокруг рулевого колеса. Свое название такое расположение приборов получило за счет того, что компания, которая выпустила панель, называлась «Torpedo». Именно за счет этой компании и закрепилось название передней панели.

Компания Torpedo занималась производством передних панелей для автомобилей, и располагалась в Германии. С момента появления компании, большинство марок автомобилей начали комплектовать передними панелями именно этого производителя. С тех пор и закрепилось название торпедо. Это как современные копировальные аппараты называют ксероксами, что произошло от названия фирмы Xerox.

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Схема блока

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Описание предохранителей и реле шевроле ланос

p, blockquote 7,0,0,0,0 –>

Предохранители

p, blockquote 8,0,0,0,0 –>

EF1	80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2	30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3	30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4	30А Электродвигатели основного и дополнительного вентиляторов
EF5	30А Электродвигатели стеклоподъемников
EF6	50А Не используется
EF7	30А Элемент обогрева заднего стекла
EF8	30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)	Электромагнитная муфта компрессора кондиционера
EF10	20А Лампы блок-фар (дальний свет)
EF11	10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12	10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13	10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos
EF14	10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15	15А Лампы противотуманных фар шевроле ланос
EF16	15АТопливный насос
EF17	10А Звуковой сигнал
EF18	10А Электромагнитная муфта компрессора кондиционера
EF19	25А Контакт «30» реле фар
EF20	20А Контакт «30» реле габаритного света и освещения салона
