Прогорела прокладка головки блока цилиндров: симптомы неисправности

Почему прокладка ГБЦ изнашивается и как проверить её состояние?

Уплотнитель можно без преувеличения назвать самым важным элементом ГБЦ. Не нужно экономить денежные средства на замене прокладки, ведь подобные попытки в конечном итоге обернутся серьёзной поломкой двигателя

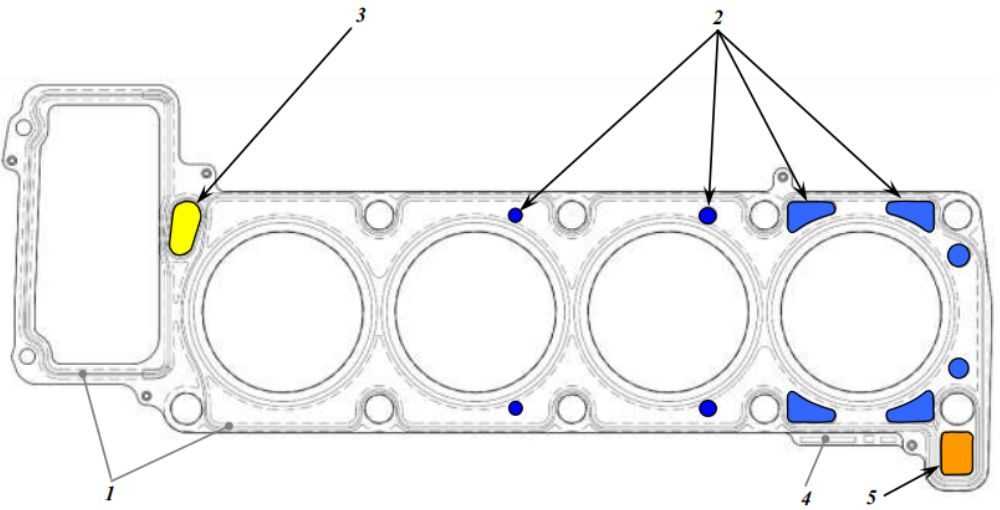

Важно понимать, что это одноразовый материал, требующий замены после любых манипуляций с ГБЦ. На сегодняшний день известны следующие разновидности прокладок:

• Безасбестовые – им характерен низкий коллапс и высокая воспроизводимость
• Асбестовые – надежны, пластичны, способны выдержать высокие температуры, которые преобладают в системе автомобиля
• Металлические – самая дорогостоящая разновидность, но от этого и самая надёжная. Многие специалисты рекомендуют устанавливать их вместо обычных

Оценить визуально состояние прокладки ГБЦ практически невозможно. Для оценки способностей её дальнейшего функционирования сопоставляется заводской и текущий расход топлива на каждые 100 км пути, проводится диагностика работы двигателя. Непродолжительные поездки на авто с изношенной прокладкой могут привести к серьёзным последствиям: двигатель машины с небольшим пробегом, но с непригодным уплотнителем головки блока цилиндров в запущенных случаях удастся реанимировать только за счет капитального ремонта.

Отметим следующие причины преждевременного износа уплотнителя:

1. Неправильный монтаж элементов во время сбора ГБЦ
2. Длительный перегрев мотора
3. Эксплуатация авто на топливе низкого качества

Перегрев двигателя – наиболее распространенная причина пробоя прокладки. Увеличение рабочей температуры силового агрегата наблюдается при неисправностях охлаждающей системы и детонациях. Критические температуры не выдерживает даже асбестовый материал, теряющий со временем свою прочность, эластичность и многие другие важные характеристики. Потеря своих функциональных свойств ведет к выдуванию и полному разрушению материала.

Резиновые прокладки

Резина (на латыни resina означает смола) ─ продукт вулканизации каучука ─ обладает немалым числом достоинств, делающих целесообразным ее применение в качестве материала для изготовления прокладок. Главные среди них ─ высокая эластичность и непроницаемость для жидкостей и газов.

Различают резины, изготавливаемые на основе натурального каучука и его сочетания с другими каучуками, а также резины на основе синтетических каучуков. Отличительная особенность резины ─ способность к обратимым упругим деформациям в чрезвычайно широком температурном диапазоне. Этому способствует наличие в составе технической резины немалого числа (иногда нескольких десятков) компонентов. Состав и технологии изготовления предопределили большое разнообразие видов резин и областей их применения. В т. ч. для уплотнения соединений.

Прокладки из резиновой пластины ТМКЩ (тепломорозокислотощелочестойкой) используют в трубопроводной арматуре, управляющей такими средами как воздух, азот, вода (пресная, морская, техническая), кислоты и щелочи концентрацией до 20% при температуре от −40 до +80 OС.

Морозостойкость резины означает ее способность сохранять эластичность и другие ценные свойства при низких температурах. Добиться повышенной вплоть до −55°C морозостойкости резины можно, управляя кристаллизацией каучуков, подбирая их соответствующие смеси, добавляя пластификаторы и наполнители.

В несколько более узком температурном диапазоне (от −30 до +80°C) работают прокладки из пластины резиновой МБС (маслобензостойкой). В соответствии с названием резины, сделанные из нее прокладки используют в арматуре, перемещающей масла, бензин и другие виды топлива на нефтяной основе, а также воздух, азот и иные газы.

В сторону более высоких температур смещен рабочий диапазон теплостойкой резины. Выполненные из нее прокладки можно применять при температурах от −30 до +90°C, а для пара при температуре до 140°C. Теплостойкость резины определяется по температуре, после достижения которой происходит снижение предела прочности и относительного удлинения.

Еще один вид резины, из которого изготавливают уплотнительные прокладки, ─ «пищевая» резина, безопасная при соприкосновении с пищевыми продуктами. Прокладки из нее можно использовать при перемещении таких рабочих сред как молоко, растительное масло, фруктовые соки, пиво и т.д.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

1. Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.

   Чистая крышка — проблем нет

   Белая эмульсия на крышке

2. Белый густой дым из выхлопной трубы независимо от температуры воздуха. В таком случае антифриз попадает из водяной рубашки в камеру сгорания, из-за чего и образуется белый густой пар. Пар не заметить довольно сложно, но ещё одной подсказкой в таком случае будет возросший расход топлива и резкое падение мощности двигателя, а также падение уровня охлаждающей жидкости.
3. Прорыв выхлопных газов наружу. В этом случае сразу все понятно — шумная работа двигателя и появление отработанных газов в подкапотном пространстве красноречиво расскажут о неисправности.
4. Прорыв выхлопных газов в систему охлаждения. Ситуация опасна тем, что в таком случае двигатель практически не охлаждается и моментально критически перегревается. Антифриз подогревается пузырьками отработанных газов, а кроме того, получает тепло от двигателя, жидкость просто не успевает остывать. Диагностика проста и в этом случае — в расширительном бачке будут явно видны пузырьки выхлопных газов, да и их запах из расширительного бачка скажет о том же.
5. Прорыв масла в систему охлаждения — в этом случае на поверхности антифриза будут явно видны масляные пятна, что говорит о необходимости замены прокладки.

Причины пробоя

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Такая неисправность может возникнуть и на бензиновых, и на дизельных автомобилях, с турбонаддувом или без него. Если вы заметили признаки проблемы, нужно сразу разобраться в причинах, провести диагностику и устранить неисправность.

ПОСМОТРЕТЬ ВИДЕО

Причины поломки:

• Постоянная работа на высоких оборотах и перегрев;
• Неправильная установка детали;
• Тюнинг мотора для увеличения мощности;
• Неправильно затянутые болты ГБЦ;
• Топливо плохого качества, постоянная детонация.

Перегрев двигателя часто приводит к такой неисправности. Он возникает из-за постоянной работы на повышенных оборотах, из-за поломок в системе охлаждения, а также из-за детонации. Материал не выдерживает перегрева, он прогорает, и в результате ее выдувает.

Замена прокладки под головкой цилиндра в двигателях ЯМЗ-236 и ЯМЗ-238

Прежде всего головку цилиндров следует снимать лишь для устранения неисправностей деталей цилиндропоршневой группы, прокладки головки цилиндров, клапанов или для замены самой головки. Не стоит также доверять этот процесс любителю и как можно скорее обратиться за помощью к профессионалам.

Снятие ГБЦ необходимо проводить в определенном порядке:

В начале следует слить всю охлаждающую жидкость из системы охлаждения мотора.

После этого отсоедините от ГБЦ все трубопроводы, чтобы в дальнейшем защитить их внутренние полости от попадания пыли и грязи.

Снимите крышку головки цилиндров.

Отверните гайки скоб крепления форсунок.

Снимите форсунки (рис. 1). Это поможет вам защитить распылитель от ударов и засорения отверстий.

Отверните гайки креплений осел коромысел.

Снимите оси коромысел в сборе с коромыслами и извлечь штанги.

Отверните гайки крепления головки цилиндров (рис. 2)

Важно соблюдать правильную последовательность, обратную затяжке.

Снимите ГБЦ с двигателя и оцените ее состояние. При необходимости вы можете снять прокладку с головки цилиндров.

 Проверьте состояние гильз цилиндров, после чего закройте отверстия, дабы защитить их от грязи и пыли.

Форсунки (рис. 1)

Гайки крепления головки цилиндров (рис. 2)

Примечание: Отворачивайте гайки крепления индивидуальных головок цилиндров не менее чем за три приема:

• 1 прием — до 147.118 Н-м (15.12 кгс-м)

• П прием — до 49.39 Н-м (5.4 кгс-м)

• Ш прием — вывернуть гайки.

Обратная установка ГБЦ происходит в обратном порядке, но перед установкой протрите ветошью привалочные плоскости блока цилиндров, бурта гильзы цилиндров и головку цилиндров. Если вы хотите повторно использовать прокладки головки цилиндров, то необходимо использовать ту же головку цилиндров без следов прорывов газов и разрушения газового стыка.

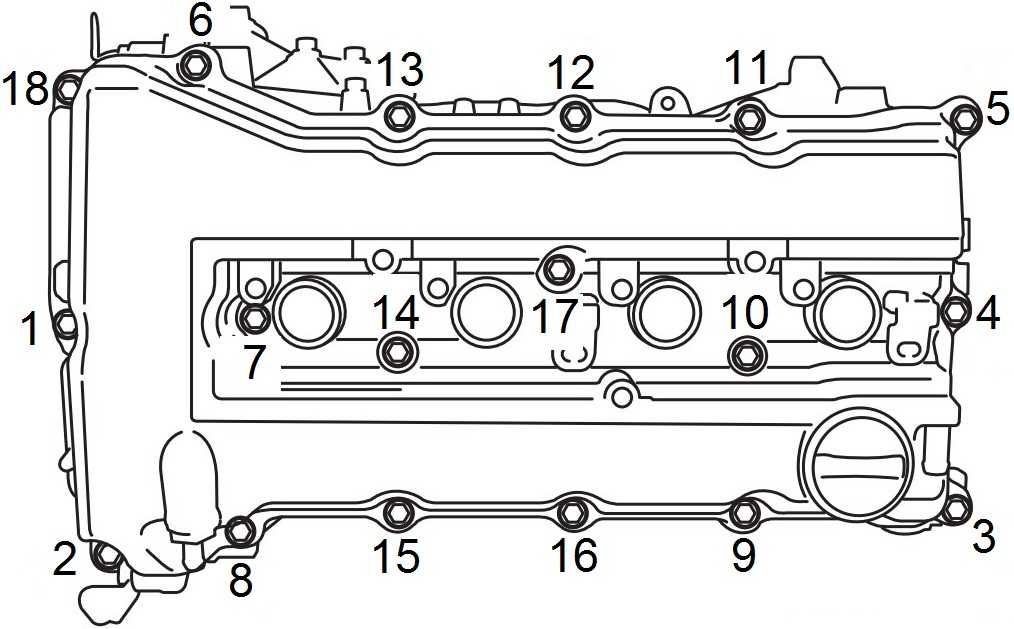

Соблюдайте последовательность!

Замена прокладки выпускного коллектора: «Нива»

Заменить прокладку на «Ниве» также не составит особой сложности. Порядок выполнения работ таков:

1. Для начала выполните первые девять пунктов из раздела для ВАЗ 2110.
2. Отверните болты фиксации переднего и заднего опорных кронштейнов к выпускной трубе. Передний кронштейн снимите, задний отведите в сторону, чтобы не мешал.
3. Демонтируйте топливную рампу с форсунками.
4. Открутите гайку крепления переднего рым-болта и снимите его.
5. Отверните гайки, фиксирующие тепловой экран впускной трубы, снимите его.
6. Открутите две крайние, а потом две верхние гайки крепления впускного коллектора к ГБЦ.
7. Используя удлинитель для рукоятки ключа, отверните две оставшиеся (нижние) гайки.
8. Демонтируйте впускной коллектор.
9. Снимите теплозащитный экран стартера.
10. Отверните гайку крепления провода «массы» к ГБЦ. Снимите наконечник проводника.
11. Открутите три гайки крепления ВК и демонтируйте его.
12. Снимите уплотнитель, зачистите привалочные поверхности и установите новую прокладку.
13. Произведите монтаж снятых деталей в обратном порядке, залейте охлаждающую жидкость.

Замена картонной прокладки

Установка картонной прокладки не займёт много времени, но при осуществлении данной операции необходима аккуратность и осторожность, чтобы не повредить хрупкие внутренние детали карбюратора, а также исключить вероятность попадание внутрь поплавковой камеры пыли и грязи. На карбюраторы «Солекс» можно найти, продающиеся отдельно, картонные прокладки

В этом случае, стоимость ремонта будет практически незаметна для бюджета

На карбюраторы «Солекс» можно найти, продающиеся отдельно, картонные прокладки. В этом случае, стоимость ремонта будет практически незаметна для бюджета.

После того, как карбюратор будет демонтирован, откручиваются пять болтов, которыми фиксируется крышка. Затем крышка снимается, и с неё удаляется поплавок, который удерживается с помощью штифта.

Штифт следует аккуратно выбить из отверстия с помощью тонкого гвоздика и молотка.

Затем собираем карбюратор и устанавливаем в обратном снятию порядке.

Закручивание болтов карбюратора, которые удерживают верхнюю крышку, необходимо делать равномерно и крест-накрест, чтобы исключить перекос и возможный в этом случае подсос воздуха в смесительную камеру карбюратора.

2 ELRING

Фирма ELRING является одним из поставщиков запчастей на конвейер Мерседеса, и вопрос о качестве прокладок ГБЦ этого производителя можно не задавать – оно просто отличное. Заводы концерна расположены по всему миру, но основа компании находится в Германии – именно сюда стекается вся продукция для выбраковки перед реализацией. Скрупулезное отношение немцев к деталям покупателю на руку – если на товаре указано лишь «Germany» и отсутствует надпись «сделано в», то это означает, что продукт подвергался проверке на качество и упаковывался на территории Евросоюза, а изготовлен был на заводе в другой стране.

В любом случае, характеристики будут на высоте, потому как бренд очень дорожит своим именем и репутацию на сиюминутную прибыль ни за что не променяет. Ассортимент продукции охватывает широкий ряд автомобильных моделей, среди которых нашлось место и для отечественных ВАЗ. Чего и стоит опасаться, так это подделок – металлическая прокладка может быть и похожа на оригинал, но качество иметь другое

Если точнее – то речь идет о его полном отсутствии, поэтому к выбору продавца такой важной детали следует подойти более тщательно

Как узнать, что пробита прокладка ГБЦ

Существует несколько способов определения неисправности этой детали.

Самый надёжный – обратиться в профессиональный автосервис, где квалифицированные работники с большим стажем выполнения подобного обслуживания при наличии диагностического оборудования оперативно выяснят причину дефекта.

Следует иметь в виду, что стоимость новой детали на замену не потребует солидных расходов от хозяина.

А вот за оказание услуги «замена прокладки головки блока цилиндров в двигателе автомобиля» придётся отдать значительную сумму.

Чтобы заменить данный компонент мастера сервис должны снять головку, разобрать газораспределительный механизм.

Однако, если хозяин машины не желает тратить деньги на оплату услуг станций технического обслуживания автомобилей, он сам может выполнить диагностику.

Для этого нужно иметь несложные подручные средства.

Самый простой способ – осмотр состояния силового агрегата автомобиля.

Визуально можно увидеть следующие признаки повреждения прокладки ГБЦ:

1. Наличие эмульсии в системе охлаждения. Для этого нужно открутить крышку маслозаливной горловины и посмотреть состояние жидкости. Сметанообразная масса укажет на смешение моторного масла и антифриза. Также следует осмотреть внутреннюю сторону крышки радиатора. На ней не должно быть маслянистых следов.
2. Проверить цвет продуктов отработки, выходящих из выхлопной системы. Наличие белесого или белого цвета свидетельствует о проникновении в систему охлаждающей жидкости.
3. Нужно открыть капот при включенном двигателе и осмотреть пространство моторного отсека на наличие задымлённости в месте соединения ГБЦ и блока цилиндров. Если дым есть – прокладка точно прогорела.

Проверка прокладки ГБЦ с помощью шарика (презерватива)

Проверить исправность прокладки можно с помощью одного из этих предметов, с которыми многие из нас имеют дело в повседневной жизни:

1. Воздушный шарик.
2. Презерватив.
3. Медицинская перчатка.

Оптимальным вариантом будет презерватив. Оно имеет подходящий входной диаметр, его часто можно найти в бардачке автолюбителя.

Рассмотрим алгоритм проверки дефекта прокладки с помощи презерватива:

1. На холодном силовом агрегате откручивается крышка расширительного бачка с жидкостью охлаждения.
2. На горловину ёмкости натягивается противозачаточное средство.
3. Запускается двигатель, его обороты доводятся до 3 – 5 тыс. об/мин., мотор работает в течение 5 – 8 минут.
4. Если презерватив надувается, значит в системе имеются газы, прокладка повреждена.

Степень неисправности детали зависит от скорости заполнения противозачаточного средства.

Однако независимо от скорости наддува её следует заменить, процесс разгерметизации налицо.

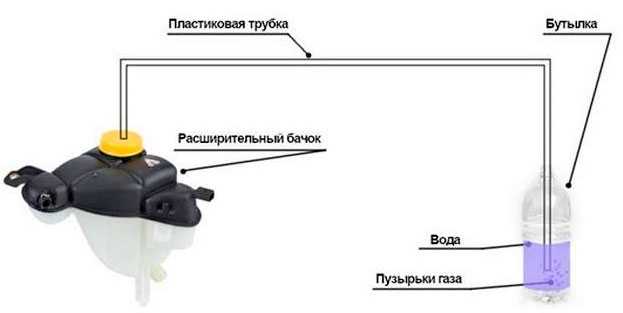

Проверка с помощью бутылки

Приведённый выше способ проверки не всегда может показать наличие пробоя при незначительном повреждении.

В этом случае используют другой метод – с помощью пластиковой бутылки небольшой ёмкости 0,5 – 1,0 л.

На многих машинах имеется сапун, установленный на расширительном бачке.

С помощью такого приспособления, трубки, внутри резервуара поддерживается равнозначное с атмосферным давление в ёмкости.

Данную трубку нужно опустить в приготовленную пластиковую бутылку, заполненную наполовину водой.

После этого нужно завести мотор, дать ему немного поработать.

Появление воздушных пузырьков сигнализирует о пробое прокладки ГБЦ, необходимости её замены.

Если пузырьков не видно или в бутылке стал появляться антифриз, значит, деталь в порядке.

При отсутствии сапуна в машине такой «диагностический» прибор можно сделать самостоятельно.

Нужно взять пластиковую крышку под размер горловины бачка, просверлить в ней дырку под диаметр имеющейся трубки.

После следует накрутить конструкцию на бачок и провести операцию диагностики.

С реагентом CO2

Для этого способа проверки необходимо приобрести в магазине набор с реагентом двуокиси углерода (CO2).

Набор CO2 необходимый для проверки ГБЦ.

Назовём последовательность действий при помощи такого набора:

1. Заливается в камеры для смешивания жидкостей имеющуюся в наборе индикаторное вещество.
2. Соединяется данное устройство с помощью адаптера с горловиной радиатора или бачка расширения.
3. Запускается силовой агрегат автомобиля.
4. Производится прокачка ручным насосом воздуха через установленную проверочную конструкцию.
5. Если двуокись попала в систему охлаждения, реагент окрашивается, если нет – значит прокладка в исправном состоянии.

Проверка ГБЦ при помощи реагента CO2.

Этот метод позволяет наверняка определить наличие CO2 в антифризе. Однако минусом такой диагностики считается стоимость набора.

Блиц-советы и рекомендации

1. От того, как будут установлены прокладки карбюратора, зависит экономичность работы двигателя и его динамические показатели, поэтому при возникновении проблем в работе этого устройства необходимо незамедлительно приступить к замене прокладки;
2. Изготовить самостоятельно возможно не только изделие из картона, но, если необходима самодельная текстолитовая прокладка, то её делают из листового текстолита подходящей толщины. Обработка материала в этом случае осуществляется с помощью специальных ножниц;
3. Резиновая прокладка для патрубка при необходимости может быть изготовлена из плотной резины подходящей толщины. Отверстия под болты в резиновой прокладке делают с помощью дрели и спиральных свёрл, но прокладку необходимо надёжно зафиксировать между двух деревянных досок;
4. Прежде чем приобретать прокладку в магазине нужно разобрать карбюратор и посмотреть какая стоит деталь;
5. Теплоизолирующая прокладка может быть установлена в количестве 2 штук, когда подходящей толщины детали не удаётся найти, или текстолит для самостоятельного изготовления не подходит по этому параметру. Теплоизоляция, в этом случае не нарушается, и агрегат можно использовать в обычном режиме нагрузок.

Заменить прокладку карбюратора или изготовить её из картона не составит большого труда, но следует очень ответственно отнестись к подбору материала, а также к точности изготовления этой детали. После замены изделия, карбюратор устанавливается на двигатель и производится тестовый запуск двигателя, в результате которого будет ясно насколько правильно были выполнены все ремонтные операции.

Безасбестовые прокладки ГБЦ

Третья разновидность прокладок ГБЦ – достаточно современная разработка. Композитные материалы, применяемые при производстве данных прокладок ГБЦ, позволили усилить ключевые достоинства других типов:

• практически полное отсутствие усадок;
• эластичность, обеспечивающая более плотное прилегание к поверхностям;
• долговечность;
• стойкость к давлениям и высоким температурам.

Экологически чистые прокладки ГБЦ в случае необходимости могут усиливаться металлическими элементами. Недостатки безасбестовых прокладок ГБЦ незначительны, что делает их все более популярными для обеспечения герметизации соединения блока цилиндров и головки.

Производство паронитовых прокладок

Паронитовый уплотнитель изготавливают при помощи прессования асбеста и каучука. Благодаря наличию армированной металлической сетки, полезные свойства изделия только увеличиваются. Герметизирующий материал паронит при повышении давления способен достичь текучего вязкого состояния. В таком виде материал заполняет все изъяны, надежно соединяя все узлы. К тому же паронит очень пластичен. Легко режется и беспрепятственно принимает самые различные формы.

Изготавливаются паронитовые прокладки на специальном высокоуровневом программно-аппаратном оборудовании, что разрешает выпускать уплотняющие детали различной формы. Применение плоттерной резки позволяет производить данную продукцию всевозможных размеров и любой сложности.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

4 GLASER

Нет никакой разницы между прокладками ГБЦ от фирмы GLASER для проведения ремонтных работ и продукцией, поставляемой на конвейеры лучших автомобильных марок, таких как Mercedes Benz, Audi, MAN. Этот производитель уже не одно десятилетие специализируется на выпуске уплотнителей для двигателей, заработав надежностью своих комплектующих хорошую репутацию и популярность среди автовладельцев.

При всех преимуществах, которыми обладают изделия этой фирмы, наиболее весомым фактором в борьбе с конкурентами является доступная стоимость продукта. На отечественном рынке пользуется популярностью металлический уплотнитель для ВАЗ разных моделей. Имеются утолщенные прокладки, оптимально подходящие после шлифовки ГБЦ. Кроме того, они гораздо практичнее паронитовых прокладок, и имеют большой эксплуатационный ресурс.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Критерии выбора прокладок ГБЦ

Основные требования к прокладкам ГБЦ. Для фиксации головки к блоку используются болты или шпильки. Но как бы точно не были притерты прилегающие поверхности этих двух частей мотора, без прокладки не обойтись. Ключевыми параметрами уплотнительного элемента являются:

1. обеспечения 100%-ной герметичности соединения;
2. стойкость к перепадам температур и давления;
3. коррозионная устойчивость;
4. долговечность.

Виды прокладок ГБЦ. Сегодня на рынке предлагается несколько видов прокладок ГБЦ.

1. Металлические изделия требуют идеального прилегания головки и блока. Обычно они ставятся на двигатели, которые не подвергались шлифовке прилегающих поверхностей. Кроме того, применение металлических прокладок подразумевает точную схему зажатия крепежных болтов. К преимуществам такого уплотнителя следует отнести высокую прочность, долговечность, равномерное распределение нагрузки.

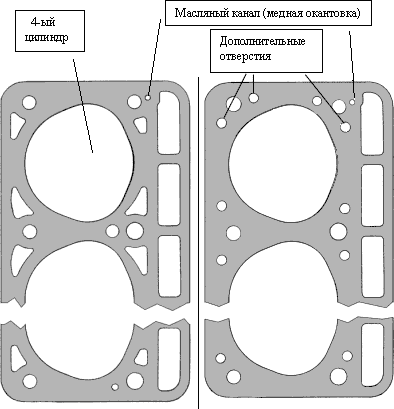

2. Паронитовые или асбестовые разновидности характеризуются упругостью и огнестойкостью. Для повышения стойкости в отверстиях под цилиндры по окружности делается металлическая окантовка. Из недостатков следует упомянуть ограниченный срок службы и чувствительность к вибрации и температурным перепадам.
3. Прокладки ГБЦ из композитных материалов являются самыми современными разработками. У них полностью отсутствует усадка после затягивания болтов. Уплотнитель отличается высокой эластичностью, что позволяет добиться 100%-ной герметичности соединения. Композитные материалы не боятся высокого давления и перепадов температуры. Некоторые модификации дополнительно усиливают с помощью металлических окантовок.

Толщина прокладки ГБЦ. Открыв каталог любого производителя, можно обнаружить, что для одного и того же двигателя предлагается несколько прокладок с разной толщиной. Окончательный выбор зависит от того, какая толщина металла снималась во время шлифовки головки и/или блока цилиндров. Поэтому перед заказом запчасти необходимо проконсультироваться со шлифовщиком или мастером по ремонту моторов.

Мы отобрали в обзор 10 лучших производителей прокладок ГБЦ. Все они реализуются в торговой сети нашей страны. При распределении мест редакция журнала учитывала мнение экспертного сообщества и отзывы автомобилистов.

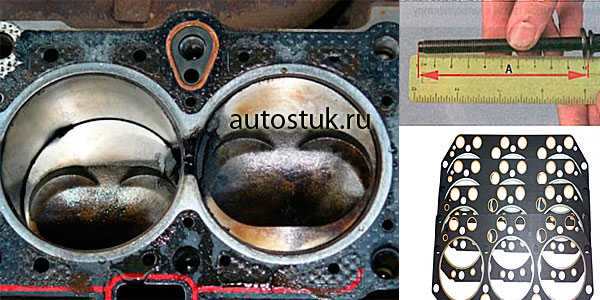

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

• Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
• Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Замена прокладки

Маркером вышедшей из строя прокладки считают копоть, которая образуется в месте, где вырываются выхлопы. В этом случае приступайте к замене негодного уплотнителя.

Что нужно для ремонта

Для замены прокладки выпускного коллектора приготовьте материалы и инструменты:

• отвертки (шлицевую и крестовую);
• острый нож или шпатель (снять б/у прокладку);
• накидные ключи в комплекте;
• жидкость против ржавчины (к примеру, WD-40);
• емкость с широким горлом на 5 л (для слива антифриза);
• сухую ветошь.

ВНИМАНИЕ! При замене прокладки коллектора на ВАЗ 2114 (как и на остальных моделях завода) необходимо заранее слить антифриз, иначе можно залить впускные окна двигателя

Пошаговые действия

Процесс замены уплотнителя при его выходе из строя несложен, но имеет нюансы для разных двигателей. В общих чертах алгоритм демонтажа и последующего монтажа прокладки ВК выглядит так:

1. Откройте капот и снимите воздухозаборник с карбюратором, под которыми находится коллектор.
2. Снимите термоэкран, закрывающий ВК (в некоторых устаревших моделях экран отсутствует).
3. Открутите болты, которыми «паук» прикреплен к выхлопной трубе, и потом болты, соединяющие с блоком двигателя.
4. Приступайте к съему самого выпускного коллектора, на котором сидит прогоревшая прокладка, нередко «прикипающая» к ВК.
5. Тщательно зачистите шпателем зону стыка ГБЦ и коллектора, удалив со второго нагар и фрагменты изношенной прокладки.
6. После того, как этот участок заблестит, покройте его графитовой смазкой и установите новую прокладку.
7. Обработайте этой же смазкой (для профилактики коррозии) крепежные элементы.

В заключение верните на законные места все демонтированные детали.

Замена прокладки ВАЗ 2114

Сначала с машины, стоящей на эстакаде, снимают защиту двигателя, слив до этого антифриз, и далее действуют так:

1. Снимают воздушный фильтр, скинув до этого минус-клемму аккумулятора.
2. От дросселя отсоединяют топливные трубки с тросом акселератора.
3. Отключают датчики холостого хода/заслонки дросселя.
4. Отсоединяют шланги вентиляции картера и усилителя тормозов, отключая ресивер.
5. Снимают последний, отключая провода у блока управления впрыском.
6. Демонтируют топливную рампу, не выкручивая форсунки.
7. Открепляют от ВК приемную трубу.
8. Снимают по очереди впускной и выпускной коллекторы.
9. Убирают старую прокладку.
10. Очищают ножом стык коллектора и ГБЦ.
11. Ставят новую прокладку, производя обратный монтаж.
12. Заливают охлаждающую жидкость.

Прокладка выпускного коллектора прослужит долго, если вы используете качественное топливо и контролируете уровень антифриза во избежание перегрева двигателя. А также проверяете надежность стыка ГБЦ и ВК и сразу меняете прокладку, заметив ее неисправность. Кроме того нужно покупать прокладки от авторитетных производителей.
