Манжеты двигателя

Где используются?

Количество и конструкция сальников зависит от модели авто и его особенностей. В любом транспорте, в котором есть двигатель внутреннего сгорания, обязательно будет присутствовать два уплотнителя. Они устанавливаются на коленчатый вал с обеих сторон.

Помимо этой детали в уплотнителях нуждаются такие части автомобиля:

• Шток клапана газораспределительного механизма (еще называется маслосъемным колпачком или сальником клапана);
• Распределительный вал ГРМ;
• Масляный насос;
• Ступица колеса переднеприводного автомобиля;
• Рулевая рейка;
• Редуктор заднего моста;
• Дифференциал;
• Задняя полуось;
• Коробка переключения передач.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

 Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

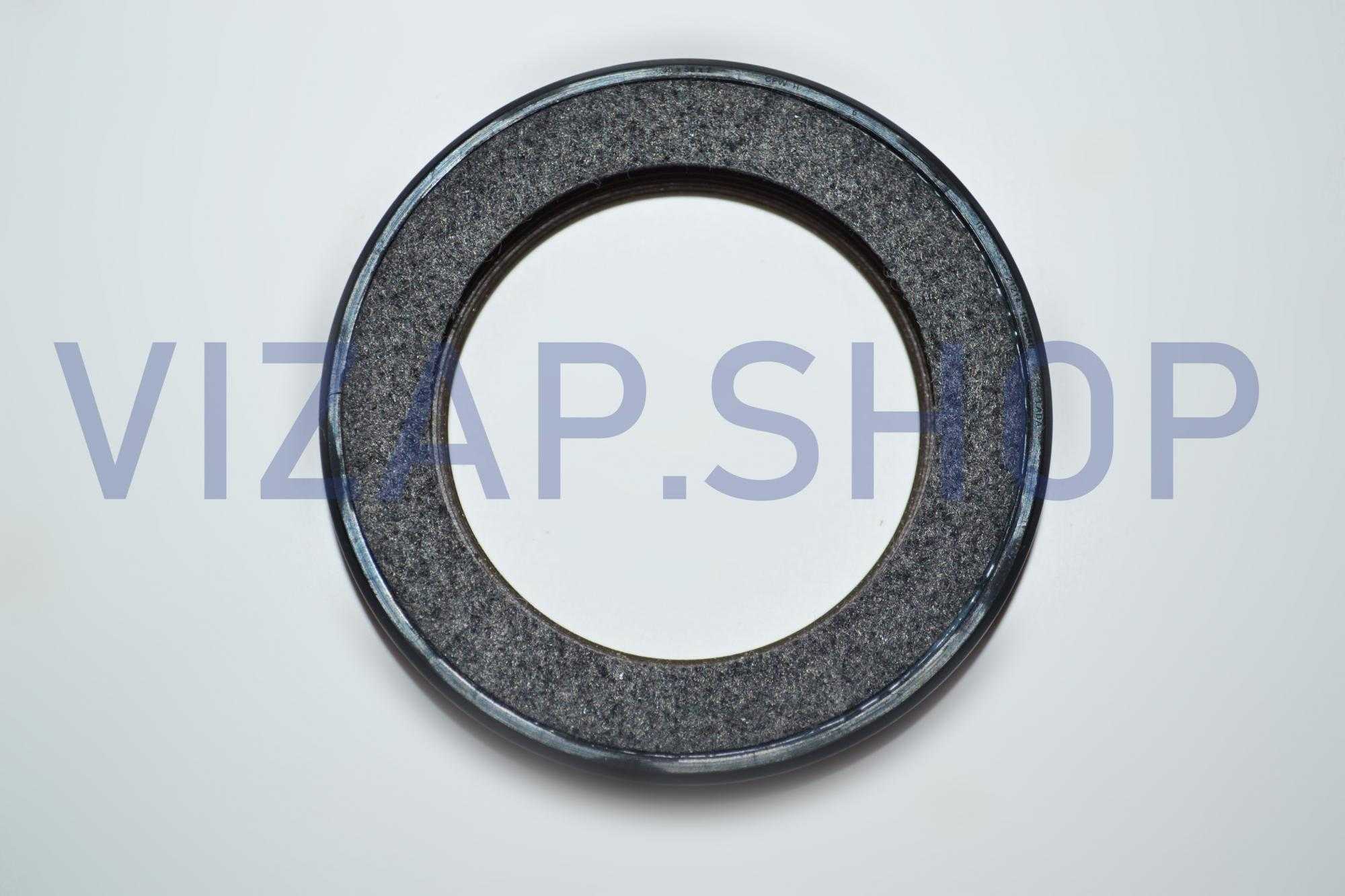

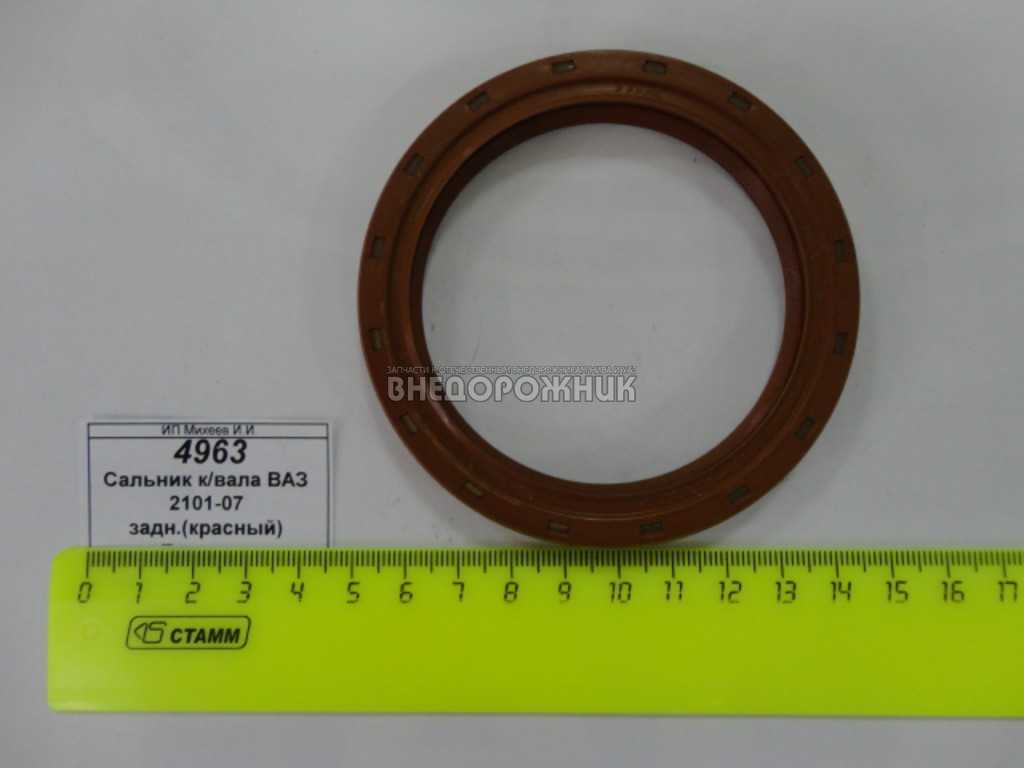

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

• с металлической наружной поверхностью (вариант а);
• с гладкой поверхностью (вариант б);
• с рифленой поверхностью (в);
• с гидродинамическим эффектом (г).

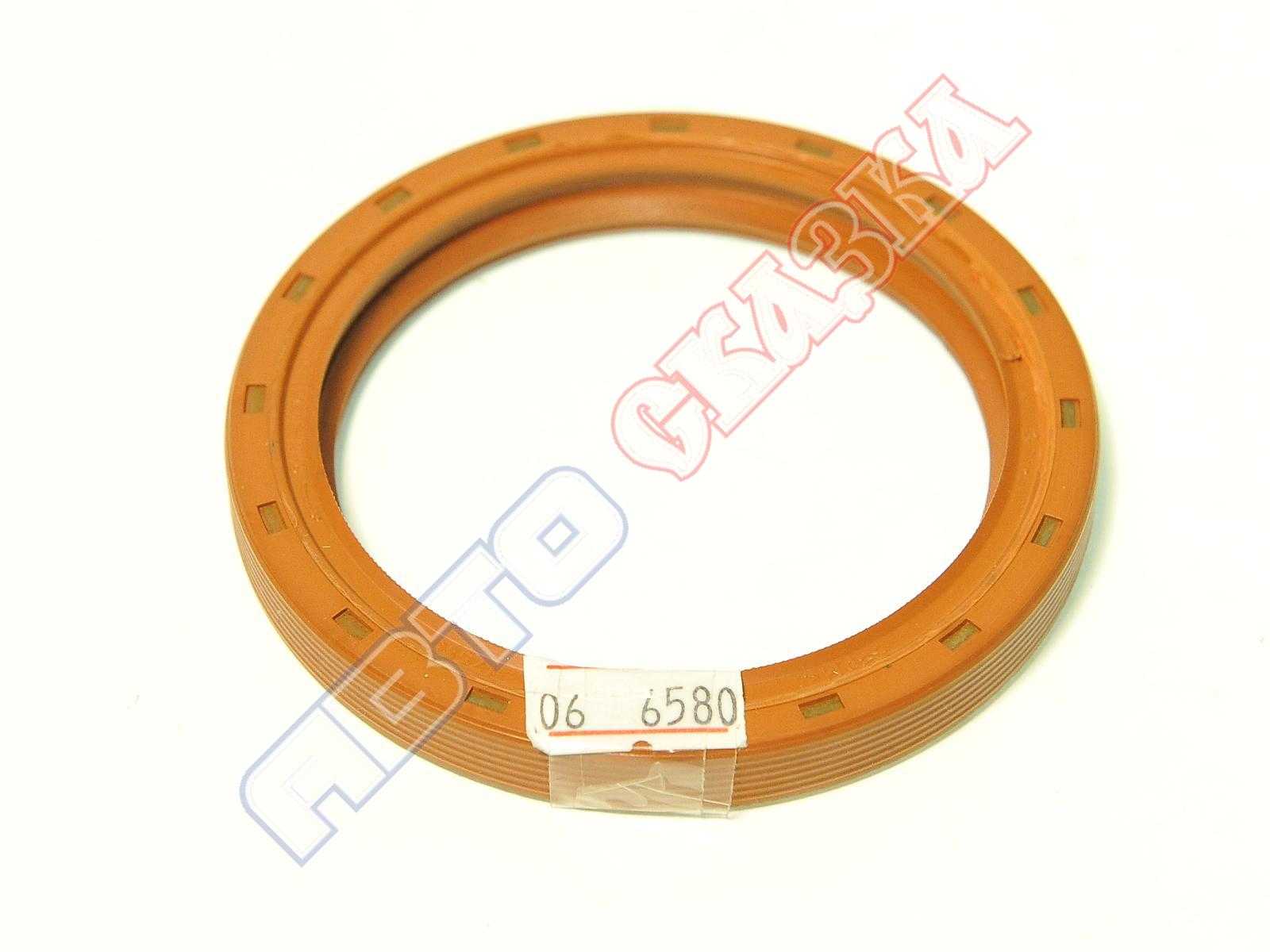

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

• на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
• высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
• подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Как выбрать качественный сальник

На рынке автозапчастей предлагаются разнотипные сальники двигателя и других агрегатов. Их отличие касается не только цены, производители используют четыре вида материала. Везде обязательно имеется армирование, повышающее механическую прочность, стойкость к износу.

Подробнее:

1. Бутадиен-нитрильный каучук. Стоек к воздействию топлива, различных марок масел.
2. Силиконовый каучук. Хорошо выдерживает практически все растворители, кислоты.
3. Фторированный каучук. В дополнение к предыдущим имеет устойчивость к озону.
4. Полиакриловый каучук. Слабо устойчив к морозам и воде.

Стоит заранее уточнить, сколько кромок у внешней части. Наличие двух дает защиту от пыли, грязи, препятствует выходу излишков масла наружу. Такие уплотнители считаются более качественными. Желательно перед покупкой замерить диаметр внутреннего отверстия. Если он хотя бы 1 мм больше требуемого, деталь будет хуже исполнять возложенные задачи. Лучше выбирать изделия «один в один» подходящие под посадочное место.

Нужно ли платить больше за бренд

На рынке сегодня представлены не только оригинальные изделия, но и различные аналоги. Отсюда резонный вопрос: нужно ли платить больше за бренд? На него можно дать утвердительный ответ. Крупные изготовители имеют больше финансовых ресурсов и возможностей, которые они вкладывают в свою продукцию, ее исследования, проведения текстов. Такое изделие более надежное, прослужит дольше. Концерны также дорожат своей репутацией, так как репутация становится главным фактором в количестве продаж продукции.

Задают и другой вопрос: нужно ли платить больше за оригинальный уплотнитель. Нет, этого делать не нужно, так как на рынке множество аналогичных уплотнителей, которые по качеству не хуже, а часто даже и лучше по сравнению с оригинальными изделиями.

Экспертные мнения наших специалистов помогут избежать всех затруднений при выборе сальников на коленвал.

Принцип работы и устройство

Сальник заключен в корпус, через который проходит шпиндель механизма. С внутренней стороны корпуса расположен уплотнительный материал. Он со всех сторон прилегает к валу, который будет выходить из корпуса агрегата, например, мотора или коробки передач. Диаметр изделия должен быть таким, чтобы во время запрессовки ее уплотнитель плотно прижимался к шпинделю с внутренней стороны, и снаружи – к неподвижной части механизма.

Помимо функции уплотнения, предотвращающей утечку смазки, сальник также используется как пыльник, который задерживает грязь, не давая ей попасть в механизм.

Чтобы деталь сохраняла эффективность при разных условиях эксплуатации, она должна соответствовать таким характеристикам:

Из-за вибраций, возникающих в процессе работы агрегата, уплотнитель должен быть эластичным, что снизит износ как самого элемента, так и работающей детали.
Сальник должен препятствовать вытеканию смазки из устройства, поэтому он контактирует с химически активными веществами. По этой причине материал не должен разрушаться от воздействия смазки.
При постоянном контакте с движущимися и вращающимися деталями контактная поверхность сальника может сильно нагреваться

По этой причине важно, чтобы материал этого элемента сохранял свои характеристики, как на морозе (например, зимой машина стоит на парковке), так и при длительной езде жарким летом.

Как выбрать ремень ГРМ

Автовладельцам стоит найти точный ответ на вопрос о том, какой фирмы поставить ремень ГРМ при плановом техобслуживании. От этого зависит надежность работы двигателя. Прежде чем устанавливать новую деталь, нужно изучить цифровые обозначения на ее поверхности, проверить на отсутствие повреждений. Выбирать стоит продукцию известных брендов, но перед покупкой необходимо убедиться, что в руках оригинал, а не подделка.

Цифровое обозначение ремня

Деталь должна точно соответствовать по своим параметрам оригиналу. От этого зависит функциональность, простота установки, срок эксплуатации. Все фирмы ремней ГРМ маркируют свою продукцию. Код печатают на внешней поверхности, в цифровом обозначении зашифрована основная информация:

• Форма зубчика;
• Шаг и высота;
• Наличие желобка;
• Количество зубчиков;
• Ширина изделия.

Буквы в конце цифрового обозначения информируют об используемых при производстве материалах. Если буквенного кода нет, то деталь выполнена из неопренового каучука. Таблице по расшифровке данных есть на сайтах всех производителей запасных частей.

Отсутствие механических повреждений

Постоянные нагрузки предъявляют особые требования к показателям прочности. Производители изготавливают продукцию из высокопрочных сополимеров, стабильных при повышенных температурах, дополнительно армируют стекловолокном. Чтобы все эти усилия не стали напрасными, прежде чем купить комплектующие, нужно проверить изделие на отсутствие механических повреждений. Микротрещины, заусенцы, надрезы неминуемо приведут к разрыву под высокими нагрузками. Это станет причиной повреждения клапанов, приведет к капитальному ремонту двигателя.

Оригинал или подделка

Изготовить похожий по форме ремень не сложно, труднее воспроизвести его технические характеристики. Для этого требуются инновационные материалы, технологии, автоматизированные системы контроля. Все это отсутствует у предприятий, которые подделывают оригинальную продукцию. Срок службы таких изделий на порядок меньше, двигатель может выйти из эксплуатации в первый день работы.

Подделывается продукция в среднем и высоком ценовом диапазоне. Чтобы избежать покупки контрафакта, нужно приобретать запчасти в фирменных магазинах. Необходимо изучить упаковку – для защиты наносят голограммы, QR-коды, цифровое обозначение.  Оригинальный ремкомплект изготовлен качественно, на резине нет расслоений, вкраплений, механических повреждений. Цифровой код нанесен на внешнюю поверхность и соответствует данным на упаковке. Такая деталь прослужит заявленные 60-70 тысяч километров.

Диагностика утечки масла через сальники коленвала

Для определения номинального расхода масла принимают значение, прописанное в мануале (инструкции по эксплуатации) к автомобилю. Если двигатель изношен (пробег более 100 тысяч километров) расход масла на угар умножают на 1,5. Если во время работы из выхлопной трубы выходит сизый или черноватый дым, расход масла умножают еще на 2. Если расход масла за контрольное время или пробег превышают вычисленные значения больше чем на 50 процентов, скорее всего, присутствует протечка сальника.

Чтобы убедиться, что дело действительно в сальнике, заглушите и охладите двигатель (температура ОЖ не выше 40 градусов), после чего откройте крышку радиатора и осмотрите  жидкость. При наличии густых масляных разводов обмакните в жидкость палец или чистую щепочку и понюхайте. Если ОЖ пахнет моторным маслом, возможно, повышенный расход масла связан с утечкой в систему охлаждения. Чтобы проверить, так это или нет, заведите и прогрейте двигатель, затем извлеките масляный щуп. Если он покрыт эмульсией, проблема в утечке масла в систему охлаждения. Если масло чистое, без признаков эмульсии, скорее всего, проблема в грязной канистре, из которой наливали ОЖ.

Убедившись, что проблема не в системе охлаждения, осмотрите двигатель. Возможно, в блоке или головке блока цилиндров (ГБЦ) трещина, через которую уходит масло. Также проблема может быть в слабо затянутых гайках или болтах, в результате чего протекают прокладки. Если все нормально, осмотрите трамблер и бензонасос (на карбюраторных двигателях). Следы масла под ними укажут на возможную утечку. Отмойте их с помощью очистителя двигателя, подтяните гайки крепления, при необходимости замените прокладки. Если это не устранило повышенный расход масла, скорее всего, проблема в одном из сальников.

В первую очередь проверьте шестеренку (или шестерни на двух-трехвальных ГРМ) на утечку масла. Если под ними сухо, проблема в сальнике коленчатого вала. Осмотрите пространство под двигателем. Возможно, для этого придется приподнять переднюю часть автомобиля (для машин, у которых мотор сзади, соответственно заднюю). Не забудьте подложить противооткатные упоры под задние колеса и используйте подставки. Подробней о безопасном подъеме автомобиля с помощью домкратов читайте в статье Замена и восстановление амортизаторов.

При обнаружении следов масла, определите, какому месту мотора они соответствуют. Если масло спереди двигателя, осмотрите шкив коленчатого вала, утечка масла через передний сальник всегда оставляет следы вокруг шкива. Не обнаружив следов под передним сальником, проверьте прокладку поддона. Проведите по ней пальцем – следы масла говорят об утечке. Если передний сальник и поддон не пропускают масло, утечка идет через задний сальник.

Неисправности

Даже с учетом того, что уплотнитель коленчатого вала устойчиво выдерживает высокие температуры, материал износостойкий, ресурс его ограничен. Чтобы понять, когда необходима замена сальника коленвала, следует учитывать, что качественные оригинальные детали служат не более 200 тысяч километров. При этом нужно сказать, что выйти из строя элемент может по ряду причин.

Среди причин можно выделить несвоевременную замену масла и фильтра, а также перегрев мотора. В масле, которое долго не меняли, содержится грязь, пыль, продукты износа деталей двигателя. Уплотнитель находится в постоянном контакте с маслом. Грязное масло становится причиной образования царапин и задиров на поверхности уплотнителя. Затем со временем царапины увеличиваются, а кромка сальника в месте контакта с коленчатым валом начинает пропускать смазочную жидкость.

Что касается перегревов, сальник рассчитан на работу при высоких температурах, но и у него есть предел. По причине сильных перегревов изделие деформируется, теряется эластичность, и оно больше не может обеспечивать достаточную герметичность. Образуются течи масла. В таком случае необходима срочная замена сальника коленвала, иначе все масло вытечет.

Что такое сальник и зачем он нужен

В качестве уплотнительного элемента в блоке цилиндров и коленчатом вале применяют эти расходные материалы. Передний сальник надевают недалеко от расположения шкива, задний — устанавливают за местом расположения сцепления и коробки передач. Расходные материалы стоят недорого, но работы по их замене потребуют немалых финансовых или временных затрат, а также тот, кто будет его менять, приложит немало физических усилий.

В автомобиле сальник применяется в качестве уплотнительного элемента трансмиссии, коробки передач, в системе охлаждения, двигателе, у рулевого управления. Интенсивное использование требует периодически менять их.

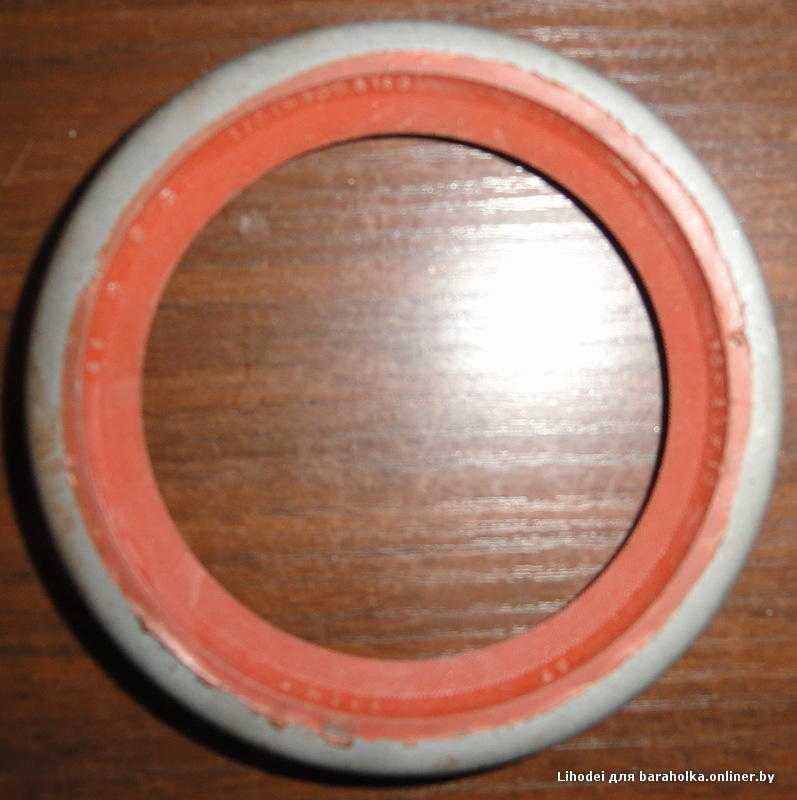

Внешний вид

Материалом изготовления сальников чаще всего служит фторкаучуковая резина либо силикон, и их применение не носит случайный характер. Материалы хорошо держат высокую температуру и воздействие жидкостей для смазки. Такие свойства не дают повреждаться уплотнителям в результате нагрева, возникающего в процессе трения. Сальник изготавливают в форме кольца, диаметр которого совпадает с диаметром коленчатого вала.

Материалы, из которых изготавливают уплотнители

При изготовлении уплотнительных расходных материалов на производствах применяют несколько материалов:

1. Использование акрилатного каучука или АСМ удешевляет конечную стоимость, так как это самый недорогой вид материала. Его можно использовать в диапазоне температур от 30 градусов со знаком «минус» до 150 ˚со знаком «плюс». Такой материал часто используют при производстве уплотнителей ступицы.
2. Есть материал, который получил широкое распространение в изготовлении уплотнительных сальников распределительного и коленчатого валов, маслонасоса и других механизмов, которые есть в силовых установках. Речь идет о фторопласте или фторкаучуке (FKM, FPM). Материал обладает высокой устойчивостью к механическому воздействию, маслам, автомобильной химии, что является его безусловным преимуществом. Температуры, при которых используется данный расходный материал, колеблются в пределах от -40 ˚ до +180 ˚.
3. Золотой серединой, имеющей хорошую устойчивость ко многим видам смазки и топлива, их компонентам, является резина, изготовленная на основе бутадиен-каучука, имеющая обозначение NBR. Она работает при температурных режимах от -40 ˚ до +120 ˚.
4. Популярным материалом являются силиконы, имеющие обозначения Ecosil, VMQ и MVG. Основным его плюсом является относительно невысокая цена. Но есть и минусы, одним из которых является низкая устойчивость к определенным маслам.
5. Из-за высокой химической устойчивости к активным веществам популярностью пользуется тефлоновый сальник (обозначение материала PTFE). Он обладает минимальным значением силы трения и способен выдерживать температурный диапазон больше, чем у других материалов (от -40 ˚ до +220 ˚). Несмотря на высокую стоимость таких сальников, они снижают износ движущихся деталей двигателя до минимального значения. Особенные требования предъявляются к монтажу такого уплотнителя. При установке необходимо, чтобы поверхность вала была сухая и очищена от загрязнений, а для установки дополнительно применяют специальное пластиковое кольцо.

Стоит отметить, что изготовители таких расходных материалов постоянно стремятся сделать их лучше. В результате ими применяются специальные добавочные вещества. Они имеют свои обозначения: Dai-E1, Viton, Aflas и другие.

Возможно ли передвижение с износившимися сальниками

Не рекомендуется продолжать движение при износе уплотнителей в силу нескольких причин. Первая причина – увеличение расхода масла, которое протекает через износившиеся сальники. Следующая причина – двигатель загрязняется, туда попадает пыль и грязь.

Но есть более серьезная причина, по которой следует воздержаться от дальнейшей эксплуатации транспортного средства. Она заключается в том, что протечки масла из-за износа уплотнителей ведут к серьезным неисправностям ДВС, для устранения которых потребуется провести капитальный ремонт.

Самой острой проблемой, которую может вызвать утечка моторного масла, считается ситуация, при которой ремень ГРМ обрывается. Для авто такая неисправность приводит к дорогому ремонту, так как клапана у многих моделей после обрыва ремня загибаются.

Еще одной неприятностью, к которой могут привести протечки, является сбой в работе трансмиссии. Но такая проблема возникает в большинстве случаев, когда изнашивается задний сальник. Иногда можно наблюдать неисправности в работе электрооборудования, ломаются датчики.

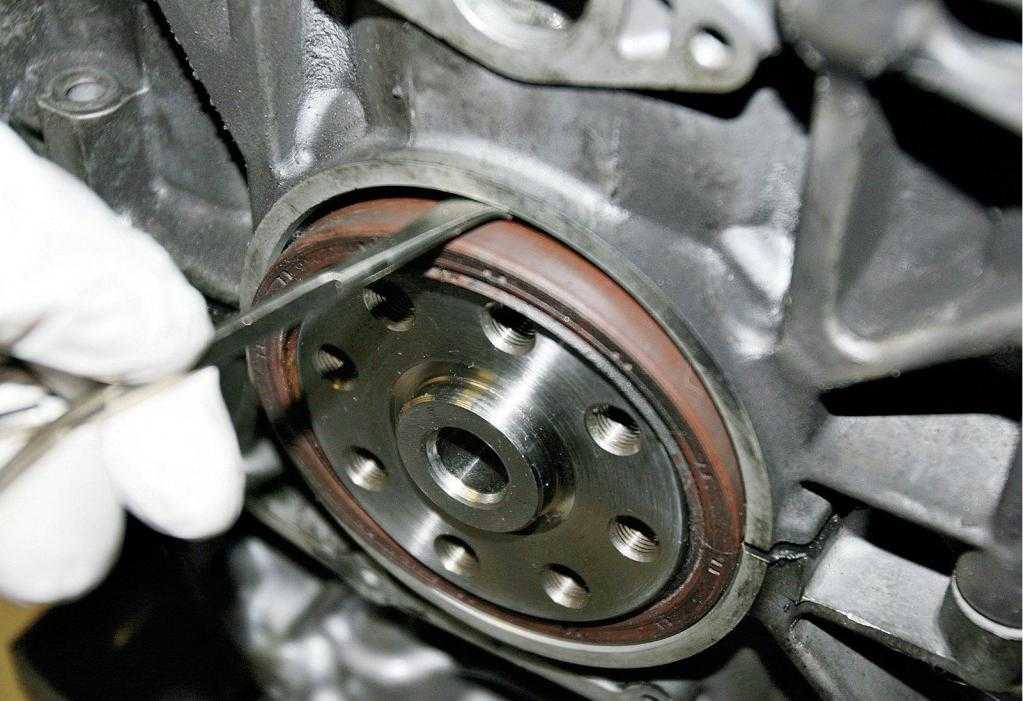

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

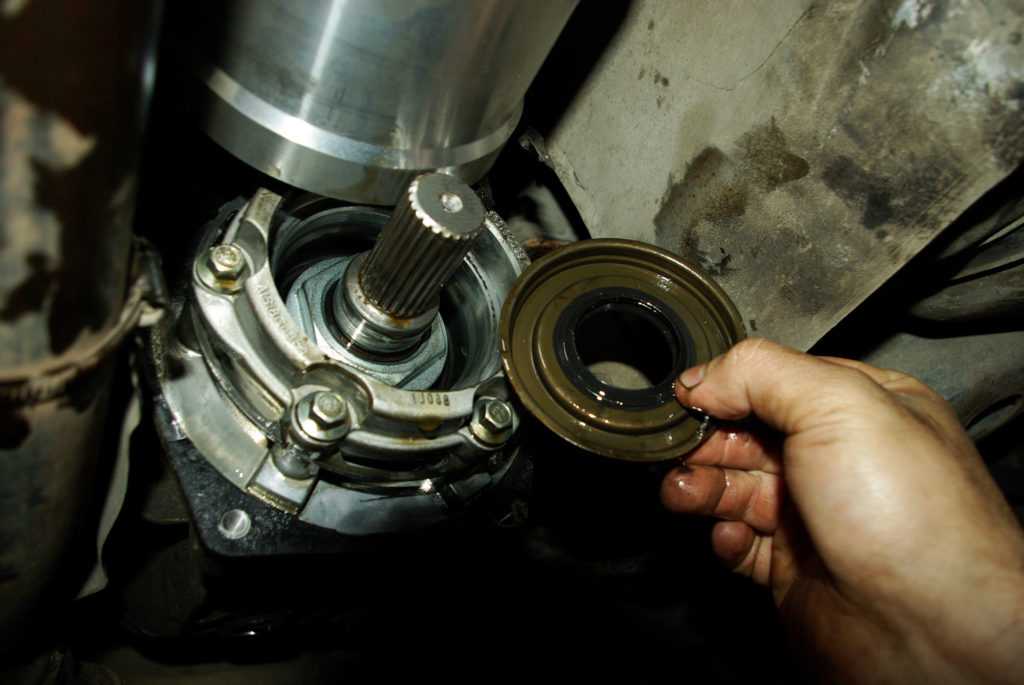

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

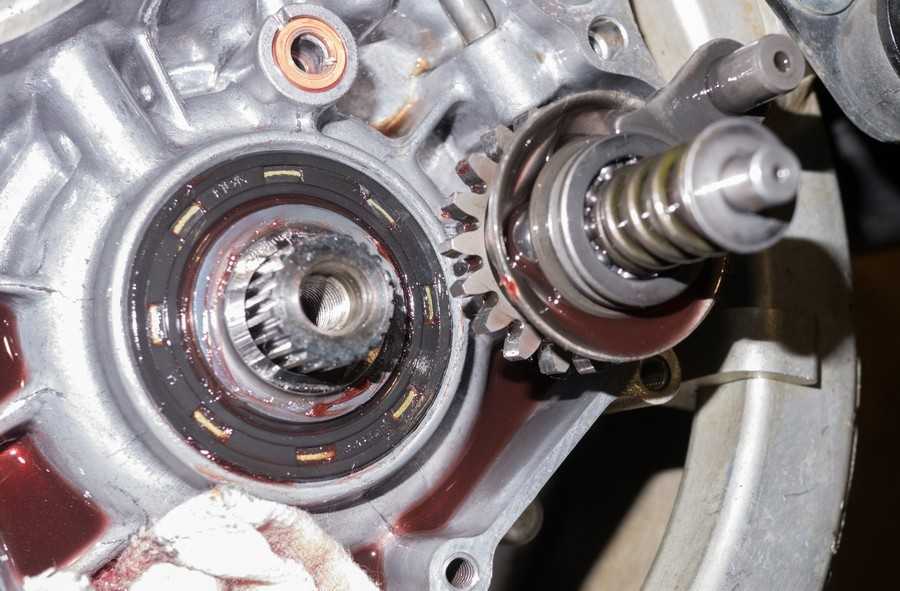

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

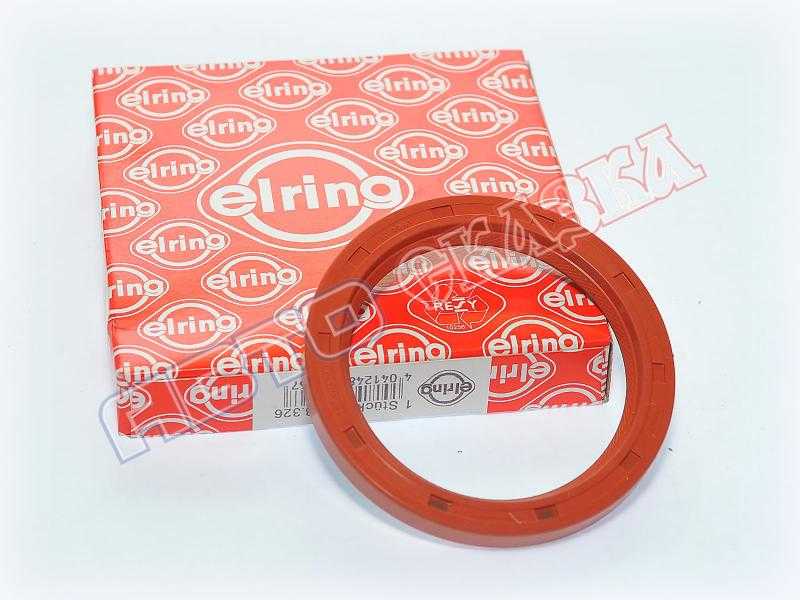

Наиболее популярными являются следующие производители:

• Viuctor Reinz;
• Elring;
• Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Причины обращения в автосервис

Перед принятием решения о замене сальника собственными силами или посредством знакомого мастера, необходимо хорошенько призадуматься, ведь неверный монтаж или повреждение детали при установке, способны как снизить двукратно ресурс ее работы, так и стать причиной нарушения нормального функционирования самого мотора.

Наиболее распространено повреждение запасной части при установке, так как вместо специализированного оборудования для этих целей используются имеющиеся под руками инструменты. В подобных ситуациях важную роль будет играть опыт и расчет мастеров.

При ремонте, выполняемом не профессионалами, часто загибается край уплотнительного кольца при его монтаже непосредственно в посадочное гнездо. Течь двигателя не устраняется, а установленную недавно деталь опять придется менять.

При смене сальника в условиях автосервиса риск неправильной диагностики проблемы будет сведен к минимуму, что позволит избежать дополнительной траты средств. Часто течь по сальнику путается с поломкой масляного фильтра, износом его прокладки или выходом из строя датчика давления масла. После смены сальника в такой ситуации проблема не устраняется, ведь причина течи была неправильно установлена. Специалист сможет быстро определиться с истиной причиной поломки.
