Редуктор: устройство, принцип работы, виды, назначение

Для чего используется редуктор?

Частота вращения ротора генератора, оптимальная для выработки электрического тока, составляет около 2000 об/мин. Существуют и менее быстроходные виды генераторов, но в любом случае для качественной работы ветроколесо должно придавать ротору генератора достаточно высокую скорость. Существующие условия редко позволяют получить высокие значения.

Решением вопроса становится установка между рабочим колесом и ротором генератора повышающей передачи — редуктора. Он увеличивает частоту вращения генератора за счет одно- или многоступенчатого повышения частоты вращения, для чего используется система шкивов или устройства планетарного (дифференциального) типа.

При использовании редуктора на один поворот рабочего колеса приходится несколько оборотов вала генератора. Если конструкция редуктора многоступенчатая, то передаточное число может быть увеличено в десятки раз, хотя это чревато потерей мощности.

Необходимо учитывать, что редуктор позволяет получить высокую скорость вращения за счет резкого (пропорционально передаточному числу) падения мощности на валу. Получить высокую скорость в данном случае означает потерять усилие, позволяющее инициировать вращение ротора, стронуть тугой вал с места, преодолеть залипания магнитов.

Конструкционные особенности

Если присмотреться к шестерёнкам главной передачи, можно увидеть, что зубцы расположены не под углом 90 градусов. Причиной этому является передача гипоидного вида. Её отличительными характеристиками являются:

1. Плавность хода;

2. уменьшение шумового эффекта;

3. снижение уровня нагрузки на зубья.

Благодаря ей увеличивается срок эксплуатации и надежность редуктора. Кроме гипоидной также широко применяются такие виды, как червячные, конические и цилиндрическая.

Данный блок характеризуется высокой прочностью и безотказной работой, но требует своевременного технического обслуживания.

Что такое дифференциал и для чего он нужен?

Интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Если попробовать развернуть на ходу любую повозку с жесткой осью, выяснится, что колесо, находящееся внутри радиуса поворота, пробуксовывает. Одновременно с этим другое колесо, которое находится на наружной дуге и должно двигаться быстрей, теряет сцепление с поверхностью. Другими словами, поворачивать вот так, с двумя колесами, насаженными на одну ось, очень сложно. Можно только посочувствовать лошадям, вынужденным таскать неповоротливые телеги…

Однако автомобиль – давно уже не телега, в том числе и потому, что во время поворота срабатывает дифференциал, который распределяет скорость вращения так, чтобы замедлить колесо внутри дуги поворота и ускорить второе, которое движется по внешней дуге. Всё это происходит без вмешательства водителя, только за счет механического распределения момента вращения.

Размещение дифференциала зависит от того, какой тип привода использован в автомобиле.

В переднеприводных автомобилях установлен передний дифференциал, который находится внутри коробки передач.
В заднеприводных моделях установлен в заднем мосту на ведущей оси.
В полноприводных автомобилях с постоянным полным приводом ставится межосевой дифференциал в раздаточной коробке (он распределяет усилия между передней и задней осью) и межколесные на каждую ось.
А вот подключаемый полный привод не требует межосевого распределителя, в таких автомобилях устанавливается межколесный дифференциал на каждую из осей.

Почему только на ведущую ось (внедорожников это тоже касается, у них обе оси ведущие)? Просто потому, что дифференциал предназначен для того, чтобы распределять момент вращения, идущий от двигателя, а значит, на ведущей оси.

Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла

Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников

Покупка и замена редуктора — удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники — все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

Виды редукторов

При выборе механизма и для оценки его рабочих параметров применяют такие технические характеристики редуктора:

КПД, измеряющийся в процентах;
тип зацепления и передачи;
крутящий момент, предающийся входным валом;
число передач;
частоты вращения входного/выходного валов.

Существуют редукторы с разным числом ступеней, работающие с одной или несколькими передачами: многоступенчатые, двухступенчатые и одноступенчатые. Различие в конструкции таких редукторов заключается в параллельном размещении осей валов. Ступенью принято считать одну пару зубчатые колес, которые и являются передачей, обеспечивающей преобразование крутящего момента и частоты вращения. Количество ступеней в редукторе приравнивается к количеству валов, уменьшенному на один.

В зависимости от технических характеристик и особенностей конструкции выделяют разные виды редукторов: механические и турбинные.

Механические редукторы предназначены для уменьшения количества оборотов двигателя с одновременным повышением крутящего момента, который обеспечивает привод в промышленном оборудовании. Простейший пример редуктора – пара цилиндрических шестеренок, которые взаимодействуют, цепляясь зубьями. В таком случае ведущим колесом выступает шестеренка меньшего диаметра, а ведомой – большая.

Турбинные редукторы косозубной передачи представляют собой модульную конструкцию в чугунном корпусе. Принцип работы механизма заключается во взаимодействии косозубной шестерни и турбинного колеса. Универсальность конструкции позволяет обеспечить точный показатель крутящего момента и использовать данный тип редуктора на любых промышленных установках. Механизм работает тихо, имеет низкую себестоимость и позволяет максимально снизить затраты на обслуживание.

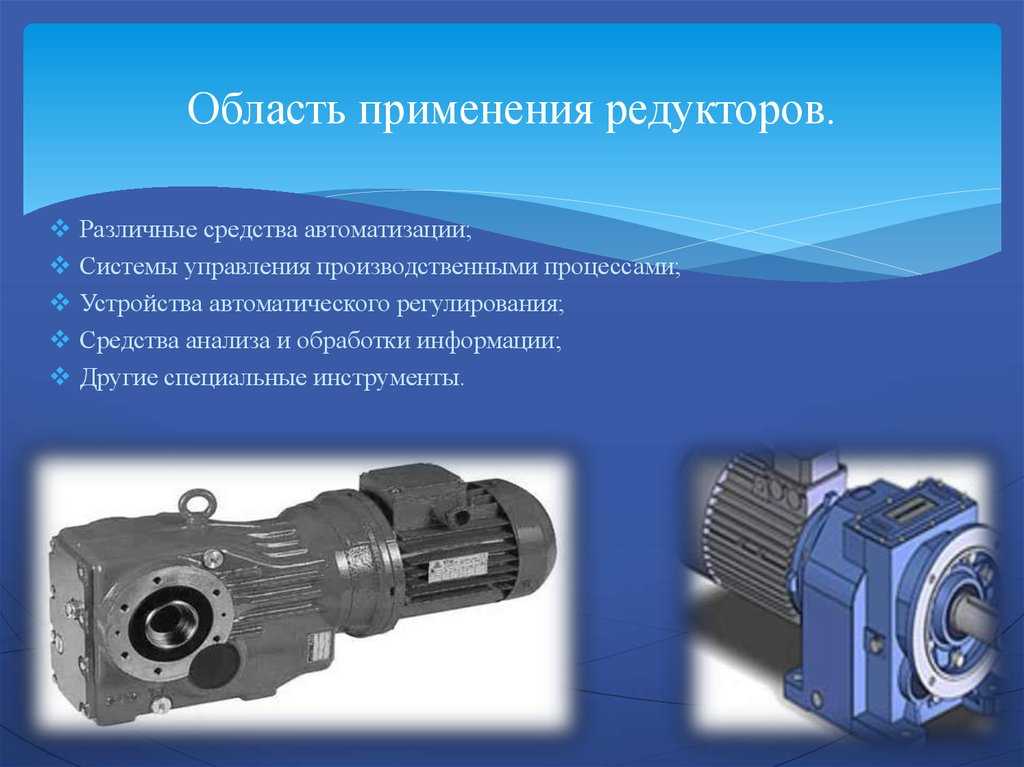

Мотор-редуктор

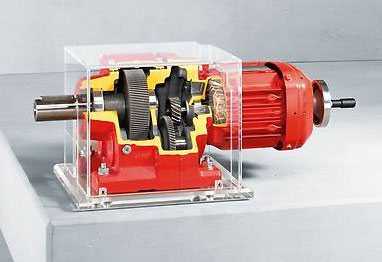

Мотор-редуктор совмещает в одном корпусе механический узел и электрический двигатель. Такой тип редуктора отличается небольшими габаритами, занимает минимум пространства, прост в монтаже и обслуживании, а также имеет высокий показатель коэффициента полезного действия. Мотор-редуктор незаменим для работы промышленного оборудования, где нужно обеспечить низкую скорость вращения. К такому оборудованию относится строительная техника, бетономешалки, конвейеры, элеваторы, дозаторы.

В зависимости от способа монтажа в промышленных машинах может быть использован: горизонтальный, вертикальный, наклонный или угловой редуктор.

Горизонтальные применяют в промышленных машинах, они выдерживают высокие рабочие нагрузки, имеют широкий диапазон крутящего момента и передаточного числа, высокий показатель КПД и низкую стоимость. Тип сцепления шестеренок в таком механизме может быть косозубным, прямозубным или шевронным.

Вертикальные используются в подъемных механизмах, устойчивы к нагрузкам переменного типа и вращаются в любом направлении, обеспечивая реверс.

Угловые модели позволяют изменить направление движения вращающегося вала под заданным углом. При этом число оборотов может оставаться неизменным или уменьшаться в несколько раз.

Устройство и принцип работы

Редуктор без дополнений газовый или гидравлический, подразумевает механическое устройство для изменения угловой скорости и крутящего момента. Он работает по принципу Золотого правила, когда передаваемая вращением мощность практически не изменяется, уменьшается на КПД.

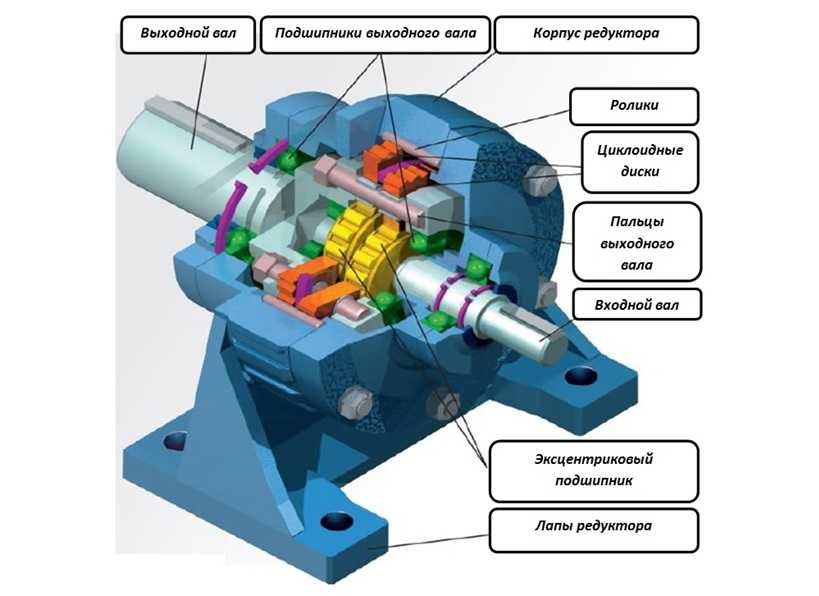

Устройство

Простейшее устройство редуктора, это зацепление из шестерни и зубчатого колеса. Крутящий момент передается через непосредственный контакт зубьев – элементов детали. Они движутся с одинаковой линейной скоростью, но разной угловой. Количество вращений шестерни и колеса за единицу времени разное, зависит от диаметров деталей и количества зубьев.

Шестерни и колеса неподвижно закреплены на валах или изготовлены совместно с ними. В корпусе может быть от одной до нескольких пар зубчатых зацеплений. На сборочном чертеже редуктора хорошо видно его устройство и составные части:

корпус;
крышка корпуса;
пары в зацеплении;
валы;
подшипники;
уплотнительные кольца;
крышки.

Корпус в самом низу имеет отверстие для слива масла и приспособление контроля уровня смазочных материалов, глазок или щуп. Разъем с крышкой совпадает с плоскостью расположения осей.

На кинематической схеме редуктора схематически указаны зубчатые соединения, расположений валов и направление вращения. Также показан тип зуба, прямой или наклонный. По кинематической схеме можно определить количество ступеней, передаточное число и другие характеристики, как работает данный редуктор.

Принцип действия

Принцип работы механического редуктора основан на передаче вращательного момента от одного вала другому посредством взаимодействия зубчатых деталей, неподвижно закрепленных на них. Линейная скорость зубьев одинаковая. Она не может быть разной, поскольку контакт жесткий.

Принципом действия редуктора является давление зуба на поверхность аналогичного со смежной детали и передача при этом усилия, двигающего ведомое колесо. В результате скорость вращения уменьшается. На выходном валу создается усилие, которое способно привести в движение исполняющий механизм.

Главная пара всегда первая, быстроходная шестерня или червяк, соединенный с двигателем и соответствующее ему колесо. По ее типу определяется и весь узел. Количество ступеней равно количеству зацеплений, имеющих передаточное число больше 1.

Кроме рабочих шестерен могут использоваться паразитки – шестерни, которые не изменяют крутящий момент, только направление вращения колеса и соответственно вала, на котором оно расположено.

Маркировка

В условном обозначении редуктора имеется ряд цифр и букв, указывающих на его параметры и тип. Первым стоит указание на количество ступеней и вид зубчатого зацепления:

цилиндрическое – Ц;
червячное – Ч;
коническое – К;
глобоидное – Г;
волновые – В;
планетарное – П.

Комбинированные модели обозначаются несколькими буквами, начиная с первой пары:

цилиндрически-червячные – ЦЧ;
червячно-цилиндрические – ЧЦ;
конически-цилиндрические – КЦ.

Количество передач данного вида указывается цифрой перед буквой.

Горизонтальное расположение считается нормой и не имеет своего обозначения. Для вертикального узла после обозначения типа передач ставится буква В. Б – означает быстроходную модель. За ним ставится условное числовое обозначение варианта сборки.

Далее указывается расстояние между осями ведущего и выходного вала, передаточное число цифрами и форма выходного вала буквенным обозначением, например, Ц – цилиндрический хвостовик, К – конический.

В маркировке может присутствовать указание на климатическое исполнение, например, для тропиков, северных районов, по какому госту выполнено.

Например: 1Ц2У-250-31,5-22-М-У2. Двухступенчатый цилиндрический с горизонтальным расположением. Межцентровое расстояние валов тихоходной ступени 250 мм, передаточное число 31,5. Вариант сборки узла 22, хвостовик по типу муфты, климатическое исполнение соответствует ГОСТ 15150-69.

Электрический привод – мотор и передаточный узел в одном корпусе, имеет несколько отличающуюся маркировку. Вначале стоит буквенное обозначение марки сборного привода, указывается скорость вращения выходного колеса, поскольку она постоянна, соединена с одним электродвигателем.

Выход из строя

Износ – это основная причина поломки планетарной передачи, которая происходит в основном из-за плохой смазки. Изношенные передачи имеют в зацеплениях увеличенные зазоры, что приводит к усилению шума, вибрации и в конечном итоге уменьшению прочности зуба.

Заедание – поломка высокоскоростных передач. Происходит заедание, так как масленая плёнка выдавливается между зубьями при высоких скоростях.

Излом – вызывается напряжением изгиба. Излом может разрушить вал, подшипники и весь механизм.

Планетарный редуктор применяется там, где нужна точность среднего уровня, и отсутствует необходимость в полном вале. Основная отрасль использования планетарного редуктора – машиностроение, кроме того они применяются в медицинской технике и измерительной аппаратуре.

Тип редуктора

Наличие кинематической схемы привода упростит выбор типа редуктора. Конструктивно редукторы подразделяются на следующие виды:

Червячный одноступенчатый со скрещенным расположением входного/выходного вала (угол 90 градусов).

Червячный двухступенчатый с перпендикулярным или параллельным расположением осей входного/выходного вала. Соответственно, оси могут располагаться в разных горизонтальных и вертикальных плоскостях.

Цилиндрический горизонтальный с параллельным расположением входного/выходного валов. Оси находятся в одной горизонтальной плоскости.

Цилиндрический соосный под любым углом. Оси валов располагаются в одной плоскости.

В коническо-цилиндрическом редукторе оси входного/выходного валов пересекаются под углом 90 градусов.

ВАЖНО! Расположение выходного вала в пространстве имеет определяющее значение для ряда промышленных применений

Конструкция червячных редукторов позволяет использовать их при любом положении выходного вала.
Применение цилиндрических и конических моделей чаще возможно в горизонтальной плоскости. При одинаковых с червячными редукторами массо-габаритных характеристиках эксплуатация цилиндрических агрегатов экономически целесообразней за счет увеличения передаваемой нагрузки в 1,5-2 раза и высокого КПД.

Таблица 1. Классификация редукторов по числу ступеней и типу передачи

Тип редуктора	Число ступеней	Тип передачи	Расположение осей
Цилиндрический	1	Одна или несколько цилиндрических	Параллельное
2	Параллельное/соосное
3
4	Параллельное
Конический	1	Коническая	Пересекающееся
Коническо-цилиндрический	2	Коническая Цилиндрическая (одна или несколько)	Пересекающееся/скрещивающееся
3
4
Червячный	1	Червячная (одна или две)	Скрещивающееся
1	Параллельное
Цилиндрическо-червячный или червячно-цилиндрический	2	Цилиндрическая (одна или две) Червячная (одна)	Скрещивающееся
3
Планетарный	1	Два центральных зубчатых колеса и сателлиты (для каждой ступени)	Соосное
2
3
Цилиндрическо-планетарный	2	Цилиндрическая (одна или несколько) Планетарная (одна или несколько)	Параллельное/соосное
3
4
Коническо-планетарный	2	Коническая (одна) Планетарная (одна или несколько)	Пересекающееся
3
4
Червячно-планетарный	2	Червячная (одна) Планетарная (одна или несколько)	Скрещивающееся
3
4
Волновой	1	Волновая (одна)	Соосное

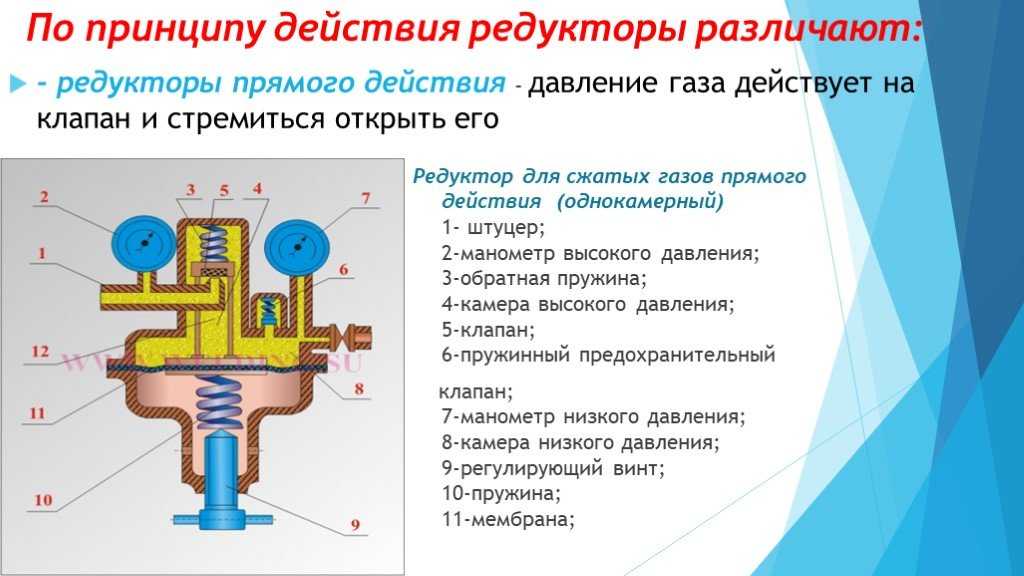

Первый тип — поршневой редуктор давления

Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень, соединённый с золотником (устройством ограничивающим проходное отверстие для среды).

Как это работает? Рабочая среда, в нашем случае вода, попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня. Упругая пружина, расположенная над поршнем, оказывает сопротивление — пропорциональное необходимому заранее отрегулированному давлению. Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину, смещается и уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.

При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды. Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.

Изготовление корпуса изделия

Наиболее важной деталью устройства специалисты считают его корпус. Станину нужно правильно спроектировать и собрать, потому что от нее зависит положение осей и рабочих валов, соосность отверстий для подшипников, расстояние между шестернями и ременными механизмами

В заводских условиях корпуса для понижающих редукторов делают способом литья из чугуна или сплавов алюминия. Самостоятельно сделать такую заготовку просто невозможно. По этой причине необходимо найти или переделать заводской корпус. А также его можно сварить из железного листа.

Некоторые домашние умельцы смогли найти выход простой из положения. Для того чтобы не заниматься расточными работами, необходимо полностью сваривать станину. Опорные подшипники будут устанавливаться в небольшие отрезки металлических труб. Их нужно выставить в рабочем положении, а потом хорошо закрепить крепежными материалами или сваркой.

Основные показатели для выбора механических передач

Выбор типа передачи — сложная конструкторская задача. Нужно подобрать вид и спроектировать механизм, наиболее полно удовлетворяющий техническим требованиям, сформулированным для данного узла.

При выборе конструктор сопоставляет следующие основные факторы:

опыт предшествующих аналогичных конструкций;
мощность и момент на валу ;
число оборотов на входе и на выходе;
требуемый К.П.Д.;
массогабаритные характеристики;
доступность регулировок;
плановый эксплуатационный ресурс;
себестоимость производства;
стоимость обслуживания.

При высоких передаваемых мощностях обычно выбирают многопоточный зубчатый вид. При необходимости регулировки числа оборотов в широком диапазоне разумно будет выбрать клиноременной вариатор. Конечное решение остается за конструктором.

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.

Устройство ременной передачи

Ведущее и ведомое колесо – это шкивы. Их соединяет приводной ремень. Ведущий шкив — тот, который крутит мотор или другая внешняя сила, а ведомый – следующий за ним. Часто для предотвращения соскакивания ремня на ободе шкива делают канавку или бортики.

Чтобы ремень не проскальзывал, его нужно хорошо натянуть. Кто ездил на велосипеде хорошо знает проблему, что плохо натянутая цепь так и норовит слететь со звездочки, а если перетянешь – трудно ехать и она легко порвется. Для натяжения ремня или устранения его колебаний могут использоваться натяжные и прижимные ролики.

Диаметр ведущего шкива мы обозначим английской буквой d1, а ведомого — буквой d2. Нам это понадобится при расчетах.

Рис. 4. Общая схема устройства ремённой передачи

Ремень является самым дешевым устройством в данном механизме. Но за счет него ремённая передача обеспечивает плавность хода и снижение шума. Такая передача способна амортизировать рывки и снижать нагрузку на мотор. Так, если на циркулярном станке резко заклинит диск при распиливании дубовой доски, электромотор остановится не сразу, а с задержкой за счет упругости ремня и его проскальзывания.

Рассмотрим следующую схему.

Рис. 5. Общая схема устройства ремённой передачи

Ведущая ветвь ремня — та, которая набегает на ведущий шкив. Она при работе передачи испытывает растяжение.

Ведомая ветвь ремня — та, которая сходит с ведущего ремня и набегает на ведомый. Она при работе сжимается и расслабляется.

Сжатие и растяжение двух ветвей компенсируется. Иначе ремень рвется. При переходе с одной ветви на другую ремень упруго сжимается или растягивается. В этих зонах на шкиве происходит упругое скольжение ремня. Из-за изменения величины упругого скольжения передаточное отношение ремённой передачи непостоянное и может увеличиваться или уменьшаться в зависимости от нагрузки. При очень большой нагрузке ремень может упруго скользить по всей поверхности шкива.

Также важно знать про угол обхвата ремнём шкива. Чем больше угол обхвата, тем больше площадь контакта, тем больше полезная сила трения

При большой разнице в диаметрах шкивов этот угол может быть очень маленьким. Ремень при этом может проскальзывать. Чтобы увеличить угол обхвата без увеличения межосевого расстояния можно использовать прижимной ролик (смотри картинку ниже). В таком случае устанавливают ролик на ведомую ветвь, которая расслаблена, иначе ведущая ветвь растянется еще сильнее и износ ремня значительно вырастет.

Рис. 6. Увеличение угла обхвата с помощью прижимного ролика.

Более подробно о составных частях

Процесс сборки не так сложен, как подбор или производство необходимых для такого редуктора запасных частей.

Корпус устройства. В промышленности он изготавливается методом литья. Необходимые отверстия проделываются на высокоточном оборудовании, так как требуется добиться взаимно правильного расположения валов и соосности звезд. При его производстве необходимо сделать верхнюю крышку съемной. Это облегчит и упростит процесс его обслуживания во время эксплуатации;
Валы и оси редуктора. Они являются опорой для шестеренок и используются в том случае, если ими необходимо оснастить это устройство. Установка производится внатяг на шлицы или шпонку. Для их изготовления лучше использовать прочную сталь размером от 10 до 45 мм, которая хорошо поддается механической обработке;
Подшипники. Они используются как опоры для валов и противостоят нагрузкам, обеспечивают возможность вращательного движения. От правильности подбора этих элементов редуктора зависит его надежность, долговечность и работоспособность. Если производится установка прямозубчатых шестеренок, то достаточно будет установить обычные одно- или двухрядные шариковые подшипники. Если будет устанавливаться косозубый подшипник или червячная передача, то лучшим вариантом будет роликовый или упорно-радиальный шариковый подшипник. Лучше купить новые, чем использовать с разборки;
Шестеренки. Они обеспечивают изменение частоты вращения валов и естественно понижение передаточного числа. Для их производства используется специальное металлорежущее оборудование, которым не оснащаются домашние мастерские. От размера шестеренок зависят габариты и характеристики прочих входящий в этот агрегат деталей, расстояние между осями и валами

При установке важно правильно выставить зазор между ними. Для смазки шестеренок отлично подойдёт масло И-20

Его заливка производится по уровень нижней части шестеренок. Смазка прочих частей устройства производится путем разбрызгивания на них смазочной жидкости. Можно взять с разборки или купить новые;
Сальниковые уплотнители. Они не допускают просачивания масла из корпуса устройства. Устанавливаются в местах выхода валов на подшипниках под крышками. Покупаются;
Предохранительная муфта. Она предназначена для того, чтобы предотвратить разрушение устройства при возникновении чрезмерных нагрузок. Покупается;
Крышки подшипников. Они могут быть разными – глухими и сквозными. Предназначены для облегчения обслуживания и монтажа подшипников. Их можно выточить самостоятельно либо найти на разборке.

Преимущества и недостатки механической КПП

Коробки передач подразделяются виды: ступенчатые и бесступенчатые. Механическая относится к первому виду. По сравнению с остальными старая добрая «механика» обладает рядом достоинств:

простота конструкции;
надежность;
ремонтопригодность;
самая маленькая потеря мощности при передаче от двигателя к колесам;
высокая скорость переключения;
невысокая стоимость изготовления.

Благодаря этим качествам механическая КПП остается до сих пор в строю. К недостаткам можно отнести:

необходимость обладания специфическим навыком управления (плавный выжим сцепления);
высокая утомляемость водителя при большом количестве циклов трогание-остановка.

С какими трудностями можно столкнуться?

Чаще всего, слабым местом автомобильного редуктора являются рабочие комплектующие, то есть те, которые подвержены значительному износу. Основной причиной являются повышенные нагрузки и длительное масляное голодание. Последний фактор связан с дефицитом или полным отсутствием трансмиссионной жидкости.

О поломке редуктора в автомобиле свидетельствует неприятный звук, гул, вибрация и щелчки в узлах, в которых сообщаются шестерни и подшипники. Если из строя вышли сальники, наблюдается течь трансмиссионной жидкости, регулярно просачивающиеся через образовавшиеся трещины.

редуктор в автомобиле поломка

Повреждение корпуса с обрывом креплений – нечастое, но весьма опасное явление. Оно происходит вследствие наезда транспортного средства на какое-то высокое или острое препятствие. В 70% случаев после подобного происшествия в месте крепления корпуса образуется трещина или группа трещин. Сразу они не вызовут никаких проблем, но в дальнейшем в них попадает грязь, пыль, вредящая структуре трансмиссионной жидкости.

Впоследствии сырье не может выполнять ранее возложенные на себя функции охлаждения и смазки шестерен. Это приводит к их перегреву, износу и даже поломке зубьев. Если корпус автомобильного редуктора подвергался повреждениям, об этом может свидетельствовать громкий гул от работающих элементов. Это заметно влияет на акустику и комфорт при езде. В местах повреждения корпуса или его креплений образуется течь масла.

Автомобильный редуктор

Что представляет собой редуктор в автомобиле? Ответ на этот вопрос дать могут не все, даже заядлые автомобилисты

В большинстве случаев покупая автомобиль, пользователи не уделяют внимание каким-то ключевым аспектам. Они лишь придерживают принципа: заправить, обслужить, ездить, отдавать в сервис на ремонт

Итак, давайте разберемся, в чем назначение и что такое редуктор в автомобиле!

Дифференциал и редуктор в автомобиле

Редуктором называется один из узлов трансмиссии, который используется для снижения крутящего момента, получаемого с коленвала. Далее редуктор передает крутящий момент другим узлам трансмиссии, то есть межосевой дифференциал.
