Коробка передач

Шарнир реактивной тяги КПП на Калину

Шарнир реактивной тяги КПП на автомобиле Лада Калина часто является источником вибрации в салоне. Как с этим бороться, расскажем далее.

Реактивная тяга КПП расположена под днищем автомобиля. Она соединяет основание рычага КПП в салоне автомобиля и коробку передач.

Это обеспечивает четкость переключения передач, а также защищает от самопроизвольного выключения передач на кочках.

Минусом реактивной тяги на автомобиле Лада Калина является то, что она передает довольно ощутимую вибрацию от силового агрегата на кузов. Особенно это заметно на 8-клапанном двигателей, при оборотах в районе 2 тыс. об/мин.

В этом виноват заводской шарнир реактивной тяги, который крепит эту тягу к кронштейну КПП. Его конструкция проста – в квадратную обойму вставлен резиновый демпфер, который по идее должен гасить вибрации. Однако толку от него мало, так как сам шарнир крепится к КПП через две жесткие втулки (позиция 7), которые и передают вибрации.

Сняв реактивную тягу с автомобиля, можно решить эту проблему. Однако, это ухудшает четкость переключения передач, а также может привести к выбиванию передач на неровностях.

Компромиссным вариантом является замена заводского шарнира реактивной тяги на усиленный, например, фирмы «Автопродукт». Стоит он порядка 350 рублей, устанавливается без доработок взамен штатного.

Между внутренним и внешним кольцом данного шарнира залита резиновая масса, призванная гасить вибрации. Данный шарнир существенно уменьшает вибрации на холостом ходу и в движении, но полностью проблему все-равно не решает.

Шарнир реактивной тяги — является частью системы привода коробки переключения передач. Данная деталь необходима для гашения вибраций, поступающих от КПП, а также исключения различных стуков.

Кроме того, шарнир реактивной тяги КПП не позволяет передачам произвольно переключаться во время движения автомобиля. В процессе эксплуатации данная деталь нередко изнашивается, в результате чего передачи включаются с затруднением, появляются посторонние стуки, а также дребезг рычага переключения передач. Решение данного вопроса довольно тривиальное — производится полная замена шарнира реактивной тяги КПП, после чего все встает на свои места.

В этой статье постараюсь максимально доступно рассказать о том, как заменить шарнир реактивной тяги КПП на Лада Калина в домашних условиях. Кроме того, дополню рассказ информативными фото для того, чтобы вы могли повторить то же самое у себя дома, сэкономив при этом на услугах СТО.

К сожалению, как и большинство деталей, которые устанавливает АвтоВАЗ на свои авто, шарниры реактивной тяги КПП также не отличаются надежностью, поэтому довольно быстро приходит в негодность, а также доставляет массу хлопот своему владельцу. Те, кто решил заменить заводской шарнир реактивной тяги КПП, несмотря на его исправность отмечали существенное улучшение четкости переключения передач, а также снижение вибрации, поступающей на рычаг КПП.

Кулиса коробки передач: устройство и принцип работы

Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.

Основным назначением кулисы КПП становится соединение рычага (переключателя) переключения передач со штоком, который подведен к коробке передач. Находится кулиса между рычагом переключения передач в салоне и КПП. Расположение может быть разным, то есть зависит от мели авто (под рычагом КПП, под днищем, ближе к карданному валу и т.д.).

При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.

Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.

К этому следует добавить, что если сам водитель агрессивно работает с рычагом КПП, эксплуатирует авто, в котором включение передач затруднено, например, по причине проблем со сцеплением и т.п., это также оказывает прямое воздействие на кулису и сокращает срок службы механизма.

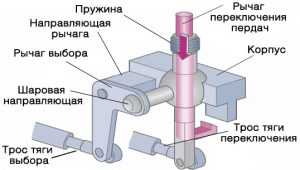

Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:

рычаг КПП;
тяга передач;
вилка и палец вилки;
сальник вилки;
фиксатор сальника;

Также в устройстве следует выделить корпус кулисы, трос, и пружину. В норме благодаря этим деталям переключение передач происходит мягко, без лишних усилий, передачи включаются четко, люфты минимальны.

Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.

Среди основных проблем стоит выделить:

люфты рычага переключения передач;
затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
стук или хруст при работе рычагом;
передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);

Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.

В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка, замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.

Как устроена коробка передач ВАЗ 2110

Перед ремонтом желательно разобраться в принципах функционирования КПП, установленной на модель ВАЗ 2110. Принцип функционирования шестеренчатого агрегата следующий:

в устройстве установлен первичный вал, состоящий из блока шестерней. Они находятся в постоянной сцепке с шестернями, предназначенными для движения автомобиля (ведущими шестернями);
на второй вал установлена ведущая шестерня, на которой расположены синхронизаторы. Здесь же установлен подшипник и маслосборник;
посредством фланца ведомая шестерня главной передачи присоединена к двухсателлитному дифференциалу;
элементами устройства также являются тяги, шаровые опоры, рычаг и механизмы для переключения;
чтобы скорость не «вылетала», в агрегате предусмотрено реактивная тяга, концы которой закреплены на силовом агрегате и опоре.

Классификация.

Упрощенно классификация выполняется по одному единственному признаку – способу передачи крутящего момента от двигателя к ведущим колесам. Если использовать данный фактор, то коробка переключения передач (сокращенно КПП, английское название Gear Box) может быть:

механической, «ручкой», механикой (МКПП, МТ (Manual Transmission);

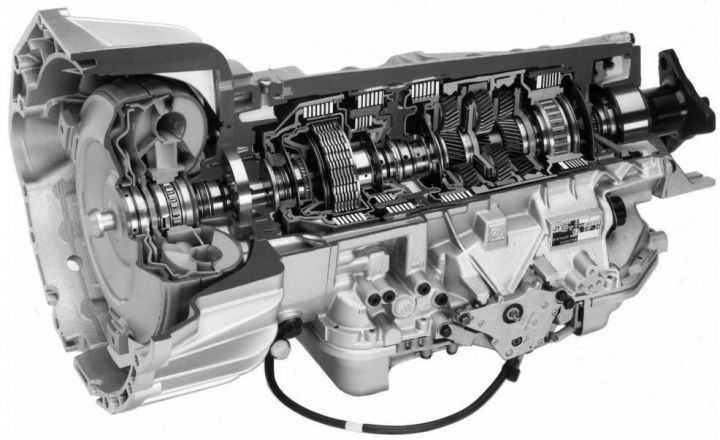

автоматической – АКПП (Automatic Transmission);
полуавтоматической, роботизированной РКПП MTA (Manual Transmission Automatically Shifted);
вариатором (CVT, Continuously Variable Transmission).

Такая группировка упрощенная, но наиболее доступная для понимания

Если брать во внимание конструкционные особенности, то все гораздо сложнее

Способ взаимодействия валов.

Начнем с того, что КПП отличаются по способу взаимодействия деталей между собой, существует несколько видов:

механические, используются для механических передач, как правило, зубчатые (различаются по форме профиля, типу, расположению валов, форме начальных поверхностей, окружной скорости, степени защищенности, относительному вращению, расположению зубьев), это принцип работы большинства МКПП, наиболее распространенные цилиндрическая и коническая зубчатая;
механические, планетарные (используют планетарные ряды), основными элементами являются солнце (солнечная шестерня, небольшое зубчатое колесо, у него внешние зубья по центру), эпицикл (большое зубчатое колесо, имеющее внутренние зубья, его еще называют короной), водило (рычажный механизм, пространственная вилка), сателлиты (группа зубчатых колес, зубья внешние), применяются, как правило, для АКПП;
гидравлические, такая схема используется очень редко, чаще применяется гидромеханическая (используются планетарные ряды, дополнительно гидравлическая передача посредством гидравлической муфты (гидромуфты, основные части насос (насосное колесо, связано с коленвалом двигателя), турбина (турбинное колесо, связано с КПП), обгонная (блокировочная) муфта, предназначенная для блокировки или гидротрансформатора (используется чаще, отличается от гидромуфты наличием реактора, конструкцией турбины со статором), используются для АКПП;
вариаторные, принцип работы основан на использовании механической фрикционной передачи (вариатора), в большинстве случаев сочетается с гидромуфтой (гидротрансформатором) шестеренчатыми или планетарными передачами, используются для CVT (вариаторах), отличаются по конструкции, но об этом ниже.

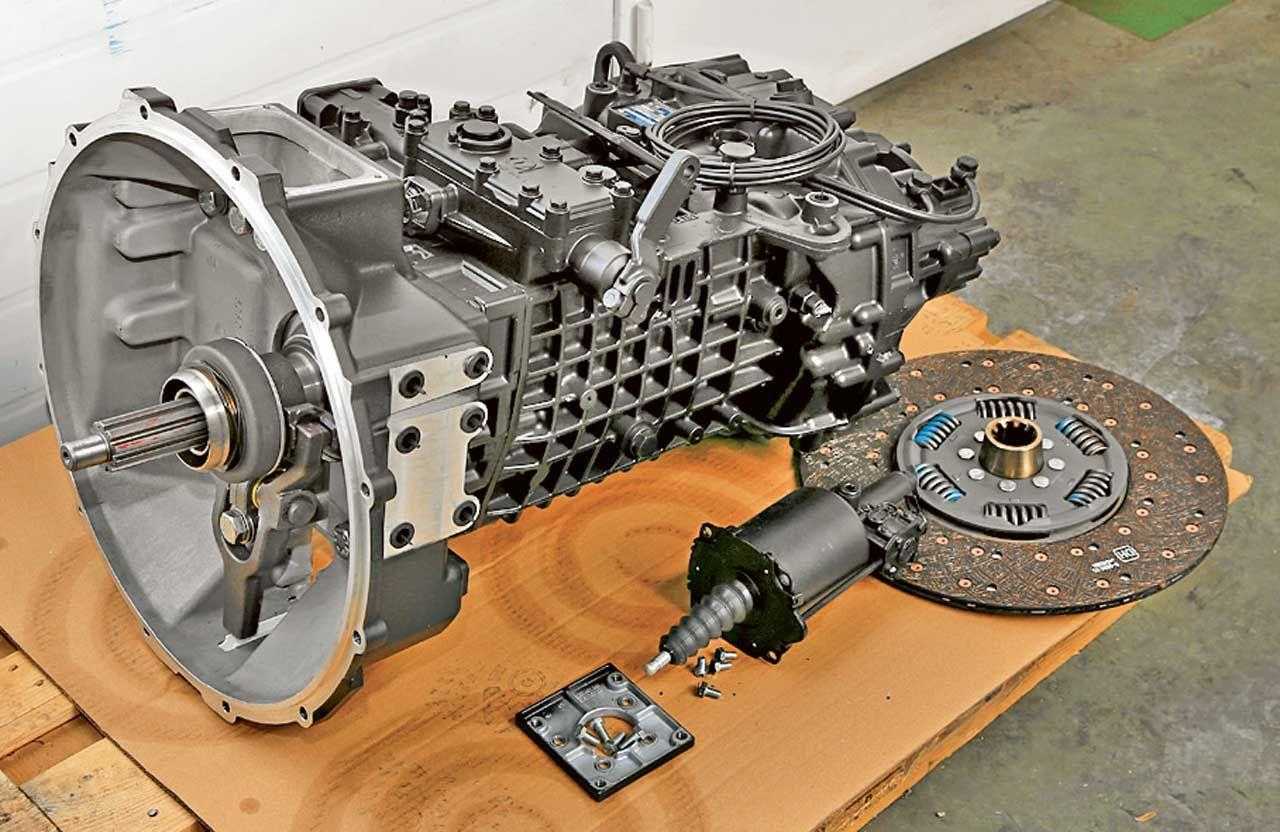

Коробка передач грузового автомобиля

КПП на грузовике необходима для выбора диапазона мощности, которая подается на колеса, проще говоря, крутящего момента. Кроме того, с ее помощью осуществляется переключение на задний ход. Благодаря такой возможности управление автомобилем становится более простым.

Ознакомиться, как работать с коробкой передач грузовика, можно здесь:

Разновидности и классификация

Существует большое количество КПП у различных грузовиков. Например, «Мерседес», «Скания», «МАН», МАЗ, КамАЗ, «Газель», «Вольво» фн 12 седельный тягач и прочие производители часто сами разрабатывают себе коробки, которые могут отличаться тем, сколько есть скоростей у фуры, видом управления и прочими характеристиками.

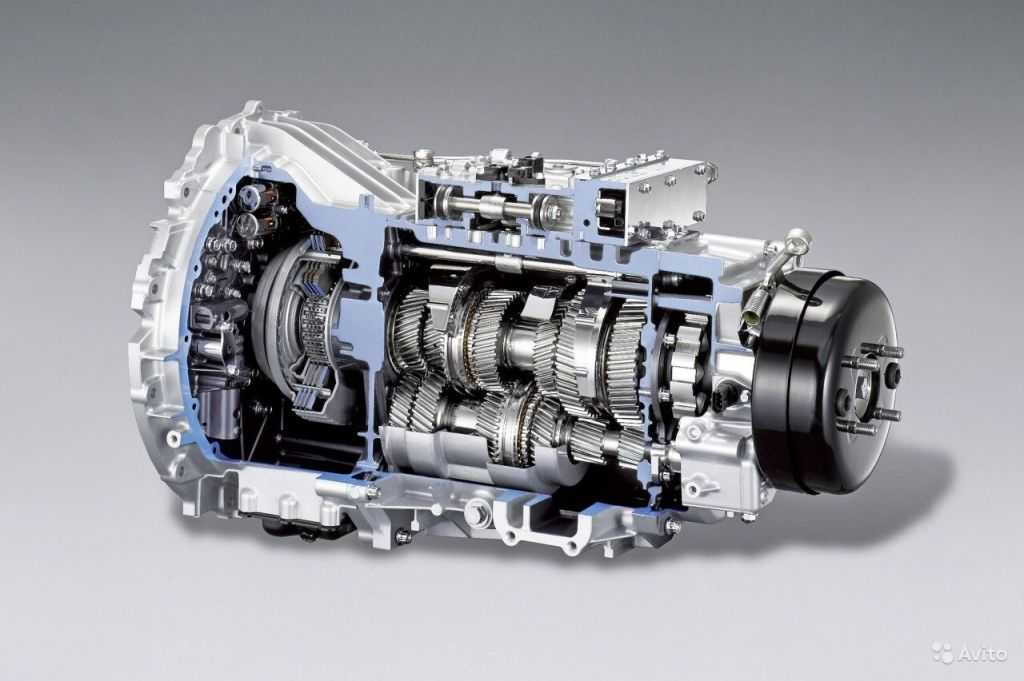

Механический тип коробки передач

Как правило, в России производятся КПП с механической трансмиссией. Но со временем появляется все больше автоматических коробок, которыми уже давно комплектуются грузовики западного производства.

Фура Тесла, которую анонсировали создатели, не имеет коробки передач. Машина управляется с помощью специальной программы. Вольво фура оснащена трибридной КП.

Количество ступеней передач

В зависимости от производителя и типа коробки, они могут иметь 6, 8, 9, 12, 14 и 16 скоростей. Такое немалое количество вариаций обусловлено наличием демультипликатора и делителя, которые сдваивают каждую передачу.

Демультипликатор и делитель

Демультипликатор и делитель отличаются друг от друга. Демультипликатор является механизмом, повышающим крутящий момент. То есть машина имеет больше оборотов, но едет при этом медленнее.

Использование демультипликатора подразумевает наличие раздаточной коробки с пониженными передачами, которые нужны для ситуаций, когда обычного количества ступеней не хватает (то есть при езде на более высокой скорости недостаточно оборотов, а на низкой – они слишком существенные).

Демультипликатор грузового автомобиля

Делитель позволяет использовать повышенные передачи. Таким образом, крутящий момент, наоборот, снижается. Это необходимо для экономии топлива при езде на трассе, для сокращения темпов износа двигателя и уменьшения шума от мотора.

Обратите внимание, что одна и та же машина может быть оснащена и делителем, и демультипликатором. Например, КПП на 12 скоростей – это стандартные 4 передачи + 4 пониженные и 4 повышенные

Об уникальности тросового агрегата для Гранты

Замена тяг и кулис на тросовую систему в Лада Гранта имела целью уменьшить воздействие вибрации. Сначала разработчики склонялись к построению гидравлической схемы узла переключения наподобие многих иномарок. Такое решение вызвало бы дополнительный прирост себестоимости, влияющий на цену авто, поэтому производитель избрал путь, позволяющий учесть финансовые способности широкого круга покупателей. Конечное увеличение стоимости автомобиля ввиду применения прогрессивного тросового агрегата достигает 5 тыс. руб. Это достаточно приемлемо, поскольку прирост цены незначителен, а трансмиссионный узел надежен.

Отметим, что тросиковая коробка передач обзавелась более прочными вилками, заключенными в механизм переключения. Раньше производитель применял стальные детали, имеющие бронзовое напыление. Со временем наблюдалось истирание протекционного слоя, приводящее к проникновению пыли в агрегат с последующим вредным воздействием на свойства масла.

Новые вилки-аналоги наделены повышенной прочностью и обладают сниженным весом. В качестве материала их изготовления применен алюминий. Дополнительной мерой стало применение пластиковых накладок, позволяющих защитить вилки от преждевременного износа.

Также производитель Лада Гранта безжалостно заменил устаревшие блокираторы и пружины, присутствующие в конструктиве узла переключения. Теперь здесь главный компонент – пластина, позволяющая быстро «перебирать» ступени. По поверхности данного элемента перемещается фиксатор, который передает агрегату «намерения» владельца (активация нужной передачи).

Тросиковая коробка передач позволила коробке LADA Granta стать атрибутом комфортного управления ездовыми режимами автомобиля. Дискомфорт будет гарантированно отсутствовать ввиду нивелировки вибраций.

Возможно, будущее сулит LADA Granta установку гидравлического механизма переключения, однако в настоящем такое решение как тросиковая коробка передач позволяет получить максимум комфорта с минимальными затратами. Функционал обновленной коробки позволил в достаточной мере избавиться от назойливых проблем, приносящих владельцам LADA Granta расстройство и дискомфорт. Дифференциал практически не претерпел изменений (за исключением синхронизаторов, о чем уже замечалось). Это позволило минимизировать прирост стоимости автомобиля с такой трансмиссией.

Тросиковая коробка передач весьма проста не только в эксплуатации, но и в случае необходимости выполнения ему ремонта. Этому подтверждением является отдельно снимающийся узел переключения, пониженный объем смазки и его более редкая необходимость в замене (спустя 200 тыс. км или пятилетний интервал).

Разработки АВТОВаз не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта и Калина 2.

Внешний вид КПП

Признаки неисправностей кулисы

Несмотря на отменную надежность этой конструкции, как и любая другая деталь сложно работающего механизма (кулиса при работе подвергается постоянным физическим воздействиям, как от водителя, так и от самого автомобиля), она требует постоянной профилактики и бережного ухода. В противном случае, часто могут возникать нежелательные последствия, приводящие к поломкам и проблемам. Разберем наиболее вероятные из них:

расшатанность ручки переключения передач (повысился люфт рычага);
трудность переключение передач (туго идет рычаг, «хрустит» при смене положения);
невозможность включения (например, включить 6-ю передачу);
ошибочное переключение (вместо 3-й включается 5-я, и т.д.).

Реактивная тяга коробки передач лада гранта

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

у меня коробка ваз 2108,есть смысл ставить эту тягу.проблем с самовыключением передач не возникало

В 8-9-14-15-тых мотор жестко прикреплен к кузову машины и трясятся вместе с ним (и с водителем!)

Fridrich В 8-9-14-15-тых мотор жестко прикреплен к кузову машины

Че правда что ли? Даже на класике движок стоит на подушках.

В 8-9-14-15-тых мотор жестко прикреплен к кузову машины и трясятся вместе с ним (и с водителем!)

Случаем зубилы с Ford-T не перепутал?

В 8-9-14-15-тых мотор жестко прикреплен к кузову машины

На 10-12 подушек 4, но нет передней, скорее всего именно это стало причиной вылетающих передач и понадобилась установка дополнительной реактивной тяги.

Из за этого в салоне меньше шумов и вибраций.

Думаю тут не малую роль играет тот факт что 16 клап двигатель сам по себе менее шумный.

На практике оказалось что реактивную тягу можно смело снимать если все опоры впорядке.

Мне на 9ке жесткости опор креатек не хватает

Попробуй ездить с штурманом, пусть он держит

Вместо родного сайлент блока в этой тягу ставится блок от москвича и большая шайба, и нет проблем с люфтами в этом узле.

Вместо родного сайлент блока в этой тягу ставится блок от москвича и большая шайба

Информация по иконкам и возможностям

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете голосовать в опросахВы можете вкладывать файлыВы можете скачивать файлы

Почему лучше купить КПП на ПАЗ 32053 в Автохис

предлагает к реализации исключительно оригинальные узлы и комплектующие, изготовленные в заводских условиях из качественных материалов по проверенной технологии. Стоимость фирменных деталей несколько выше цены распространенных на автомобильном рынке китайских аналогов. Однако разница в первоначальных затратах быстро окупается в процессе эксплуатации автобуса. При соблюдении простейших правил ухода и использования (своевременная замена масла, последовательность переключения скоростных режимов) износостойкая заводская КПП будет бесперебойно работать на протяжении многих километров пробега, в то время как сбои в работе кустарно произведенных узлов могут проявиться уже в первые месяцы после установки. Помимо надежности поставляемых деталей, привлекательна для клиентов и другими достоинствами.

Преимущества «Автохис»

Широкий ассортимент запчастей

Скидки постоянным клиентам

На всю продукцию гарантия 6 месяцев

Запчасти оптом и в розницу

Механизм — переключение — коробка — передача

Синхронизатор коробки передач автомобиля ГАЗ-53А.

Механизм переключения коробки передач состоит из вилок 3, 7, 8 ( см. рис. 96), закрепленных на ползунах 27 — 29, рычага / переключения, прижимаемого пружиной 2 к сферической поверхности крышки 26, шариковых фиксаторов 25, предотвращающих самопроизвольное включение и выключение передач, замка, исключающего одновременное включение двух передач, и пружинного предохранителя, затрудняющего включение передачи заднего хода.

Коробка передач автомобиля ГАЗ-53А.

Механизм переключения коробки передач должен обеспечить правильное зацепление шестерен и не допускать самовыключения передачи, одновременного включения нескольких передач и включения заднего хода при движении автомобиля вперед.

Точки смазывания сцепления и коробки передач с делителем автомобилей КамАЗ.

Регулировка механизма переключения коробки передач заключается в изменении длины промежуточных тяг для согласования положения рычага переключе-ния передач соответствующему положению зубчатых колес коробки передач.

Регулировка механизма переключения коробки передач заключается в изменении длины промежуточных тяг для согласования положения рычага переключения передач и шестерен коробки передач.

Регулировка механизма переключения коробки передач ( у легковых автомобилей с дистанционным управлением) заключается в изменении длины промежуточных тяг в целях согласования положения рычага переключения передач и шестерен коробки передач.

Мероприятия по устранению причин несчастного случая предусматривают: проведение проверки технического состояния буровых установок, механизмов переключения коробки передач тракторов Т-170 Б; проведение внеочередного инструктажа всем работникам буровых бригад сейсмопартии № 2; отстранение от работы лиц, не имеющих соответствующей профессиональной подготовки.

Длину тяг, связанных с рычагом 4 ( рис. 61) управления главной муфты сцепления, устанавливают так, чтобы в момент, когда главная муфта сцепления полностью выключится, выключилась и муфта сцепления УКМ, затормозилось водило УКМ и полностью открылась блокировка механизма переключения коробки передач.

Перемещение подвижных шестерен и установка их в нужное положение осуществляется с помощью механизма переключения передач. Механизм переключения передач ходоуменьшителя принципиально одинаков с конструкцией механизма переключения коробки передач.

Контроллер служит для командного управления механизмом переключения передач. Механизм размещен непосредственно в крышке коробки передач и имеет число силовых цилиндров, равное числу ходов механизма переключения коробки передач. Каждая из вилок установлена на соответствующем штоке, связанном с одним из поршней. При подаче сжатого воздуха в одну из полостей силового цилиндра 2 поршень 5 смещается, и соответственно сжимается возвратная пружина. При выходе воздуха в атмосферу пружина возвращает шток в нейтральное положение. В механизме переключения передач расположен блок из восьми электропневматических клапанов, из которых шесть обеспечивают подачу воздуха в соответствующие полости силовых цилиндров пяти передач I — V движения вперед и одной ЗХ заднего хода, а два ( 6 и 7) управляют сцеплением.

Раздаточная коробка с понижающей передачей.

Для этого в механизме переключения раздаточной коробки имеется специальное блокировочное устройство, не позволяющее включить понижающую передачу без включения привода переднего моста. Сам механизм переключения размещается в боковой крышке и состоит из ползунов и вилок, которые имеют привод от двух рычагов, выведенных в кабину водителя. Принцип действия механизма переключения раздаточной коробки аналогичен механизму переключения коробки передач.

На участках диагностирования и постах ТО-2 целесообразно выполнять все основные регулировочные работы по агрегатам трансмиссии. Наиболее часто регулируют свободный ход педали сцепления ( для большинства отечественных автомобилей равен 30 — 50 мм) по зазору между концами рычажков и подшипников муфты выключения сцепления ( 1 5 — 4 мм), изменяя длину тяги вращением гайки или вилки тяги. У сцеплений с гидравлическим приводом свободный ход педали дополнительно регулируют, изменяя зазор между толкателем и поршнем главного цилиндра. Регулировка механизма переключения коробки передач заключается в изменении длины промежуточных тяг для согласования положения рычага переключения передач и шестерен коробки передач.

Плюсы и минусы механической КПП

возможно буксирование машины на любую дальность маршрута даже с заглушенным двигателем;
возможен запуск автомобиля с «толкача» при разряженном АКБ или неисправностях в системе зажигания;
меньшие габариты и вес, чем у автоматической КПП;
динамичность транспортного средства, возможность выбирать манеру управления, путем подходящего изменения оборотов двигателя;
возможно использование по максимуму всех возможностей двигателя при регламентированных производителями оборотах на каждой скорости, при которых крутящий момент максимальный или приближен к нему;
динамичный разгон и экономия топлива в сравнении с автоматом (при агрессивных и спортивных манерах вождения расход возрастает);
простота конструкции;
приемлемая цена обслуживания и ремонта, особенно в сравнении с АКПП;
большой ресурс работы.

К минусам МКПП относятся:

сложность вождения автомобилей с МКПП, особенно для начинающих;
сцепление, которое возможно спалить неопытным водителям или при регулярном буксовании в снегу и на льду;
по неопытности присутствует вероятность повредить трансмиссию при переключении на заднюю скорость при движении вперед или неправильной работы со сцеплением;
сниженный ресурс двигателя из-за слишком низких или наоборот высоких оборотов, АКПП не даст такого сделать;
при недостаточно быстром переключении ступеней и при переключении на слишком низких оборотах происходит значительная потеря мощности мотора;
повышенная утомляемость из-за необходимости контролировать сцепление, выбор и переключение скоростей, особенно у неопытных водителей;

Преимуществ у механической КПП достаточно много, а минусы исчезнут с приобретением опыта вождения на МКПП.

Недостатки, поломки и проблемы ВАЗ 2181

Хваленые на презентации многоконусные синхронизаторы очень быстро изнашиваются, тогда возникает характерный для Лады хруст при переходе с первой на вторую скорость.

Некоторые передачи, и особенно вторая, могут в какой-то момент неожиданно пропасть. Виной тому выработка на шестернях или очередной брак, допущенный при изготовлении.

Течи масла с изменением конструкции картера не ушли. Добавляют проблем владельцы, которые борются с воем мкпп путем повышения давления трансмиссионной жидкости.

Дребезжание рычага на третьей передаче появляется по вине износа троса управления. А вибрации во время интенсивного разгона являются фирменным недостатком этой кпп.

Невысокое качество изготовление ряда деталей часто приводило к выходу из строя всего узла еще на малых пробегах и официальные дилеры попросту меняли коробки по гарантии целиком. Однако в защиту популярного отечественного производителя мы можем ответственно заявить, что качество выпускаемой продукции ВАЗа постепенно растет и жалоб становится все меньше.

Устройство механизма

С током времени, автомобильные производители в корне меняют особенности КПП собственных машин. Постоянно появляются новые типы роботизированных коробок передач, особой активность пользуются КПП с двумя сцеплениями. Прогресс МКПП также не стоит на месте, и такое стремление к модернизации часто создает настоящую проблему для автотехников и любителей покопаться в собственном автомобиле. Благодаря такому широкому выбору доступных МКПП, конструкция самой кулисы в коробке передач свойственна к постоянному видоизменению. Для того чтобы упростить задачу, мы используем обобщенно-ориентировочный тип рассматриваемого устройства.

Сделано с немецкой точностью

Когда данная концепция была перенесена с бумаги на реальный экспонат, а механизм стал правильно работать, модуль уехал в Германию, на . Немцы довели узел до ума. Компания уже давно занимается разработкой различных систем трансмиссии, изготавливает двигатели. Немецкие специалисты внимательно посмотрели на разработку русских инженеров и предложили следующее. Использовать трехмерную центральную пластину вместо системы возвратных пружин с блокировками будет более разумно. Особая пространственная форма данной пластины рассчитывалась при помощи компьютерных программ, а изготавливалась на высокоточном оборудовании. Такая точность обусловлена тем, что по пластине двигается специальный шарик фиксатора. И именно пластина регулирует усилия при выборе и включении передач. Характеристики, которые будет иметь новая тросиковая коробка передач, подбирались при помощи симуляционного стенда. Человек присаживался на кресло и включал различные передачи. Автоматические системы имитируют схемы переключения, усилия на рычаге и его ходы. И вот так, небольшими шагами, немцы сумели подобрать оптимальные настройки. С помощью компьютера были подобраны параметры и математическая модель, по которой затем изготовят эти пластины.

Выбор коробки передач

У всех типов коробок скоростей на Ладе есть свои преимущества и недостатки, но даже КПП Гранта отечественной сборки не доставляют автовладельцам очень больших проблем.

Если не брать во внимание небольшую шумность механической части трансмиссии, то можно сказать, что «робот» и «механика» вполне надежные, без ярко выраженных характерных «болезней». Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина

Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина.

Механическая КПП хотя и подвывает, но на ее ресурсе шум особо не отражается, при нормальной эксплуатации она может без проблем проходить около двухсот тысяч километров.

В роботизированной коробке временами сбоит электроника, и к специфике управления автомобиля с АМТ нужно привыкнуть.

С какой трансмиссией выбрать Ладу Гранту, личное дело каждого автомобилиста, здесь многое зависит от предпочтений самого водителя.

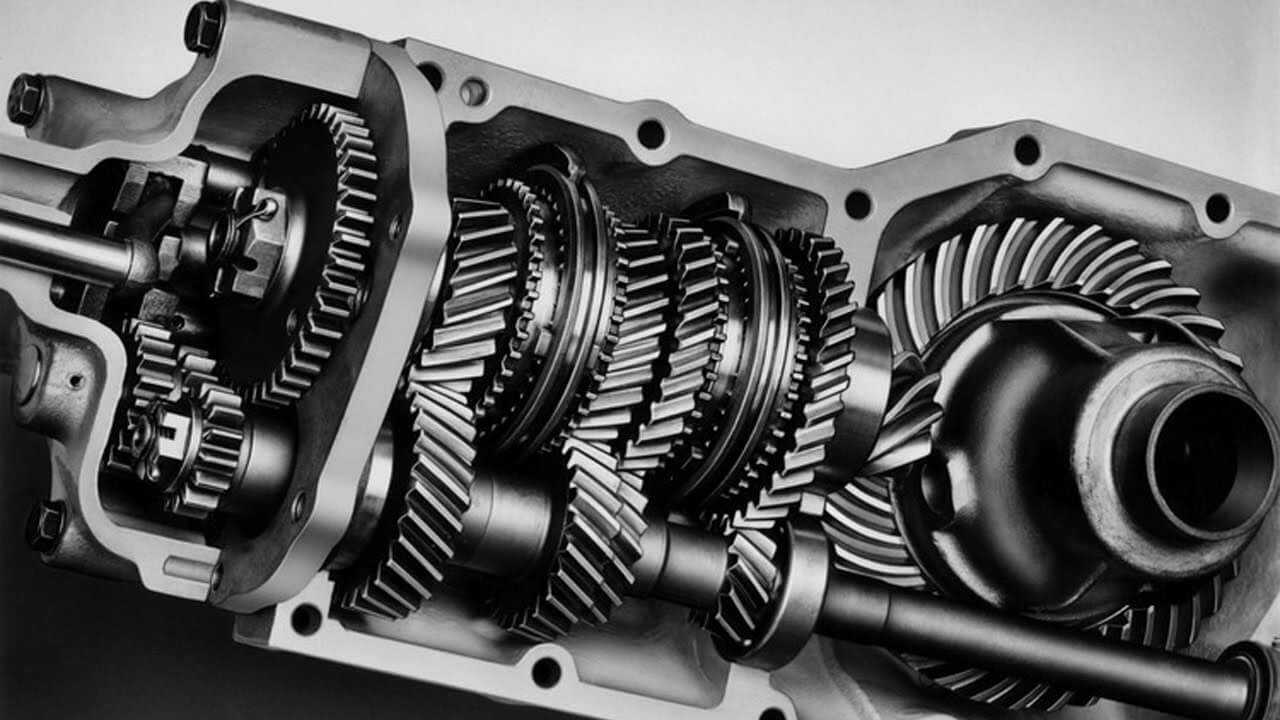

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

ведущий или первичный вал;
ведомый или вторичный вал;
промежуточный вал (для 3-х вальной МКПП);
шестерни первичного и вторичного валов;
механизм выбора передач;
муфты синхронизаторов (синхронизаторы);
картер;
главная передача;
дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

4_no_copyright

На смену приводу переключения передач с одной тягой пришел трос. Ушли неприятные вибрации на рычаге, меньше стали люфты, четче переключения.

Любопытно, что в приводе сцепления, наоборот, планировали отказаться от троса в пользу гидравлики. К сожалению, по экономическим соображениям оставили прежнюю конструкцию, хотя у гидравлического привода характеристики лучше. В частности, педаль сцепления с ним работает логичнее и понятнее. Очевидны и преимущества в компоновке: проще прокладывать трубки и шланги. А ведь трос для новой коробки пришлось удлинить. Это лишние механические потери, а значит, дополнительное усилие на педали и худшая информативность.

Замена КПП

Допустим, на подержанной машине требуется замена вышедшей из строя КПП. Ищем замену. С «Жигулями» всё просто: два типа КПП на все миллионы автомобилей. Отличаются только наличием пятой ступени. С иномарками сложней. Например, на знаменитый VW Golf MKII устанавливалось восемь различных коробок передач, различающихся передаточным числом. Почти все они полностью взаимозаменяемы. Однако, после установки КПП от другой модификации, владелец может быть сильно удивлён изменившейся динамикой. Модель GTI может стать «вялой», а семейная машина будет рвать с места, жрать топливо и стать сложной в управлении.
